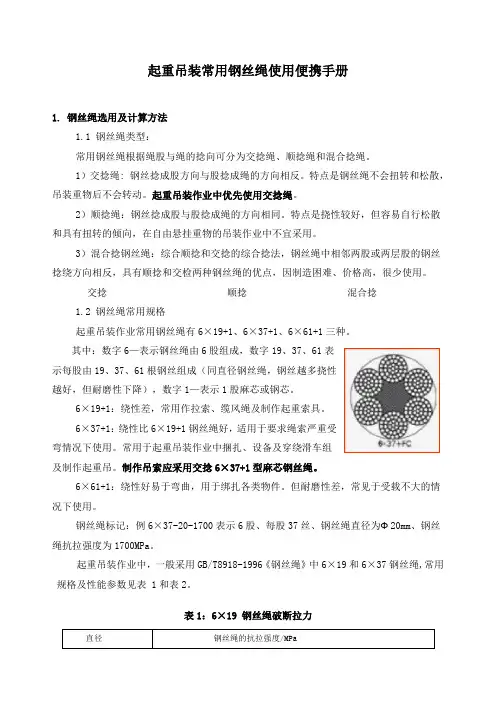

起重吊装常用钢丝绳使用便携手册
1. 钢丝绳选用及计算方法
钢丝绳类型：
常用钢丝绳根据绳股与绳的捻向可分为交捻绳、顺捻绳和混合捻绳。
1）交捻绳: 钢丝捻成股方向与股捻成绳的方向相反。特点是钢丝绳不会扭转和松散，吊装重物后不会转动。起重吊装作业中优先使用交捻绳。
2）顺捻绳：钢丝捻成股与股捻成绳的方向相同。特点是挠性较好，但容易自行松散和具有扭转的倾向，在自由悬挂重物的作业中不宜采用。
3）混合捻钢丝绳：综合顺捻和交捻的综合捻法，钢丝绳中相邻两股或两层股的钢丝捻绕方向相反，具有顺捻和交检两种钢丝绳的优点，因制造困难、价格高，很少使用。
交捻顺捻混合捻
钢丝绳常用规格
起重吊装作业常用钢丝绳有6×19+1、6×37+1、6×61+1三种。
其中：数字6—表示钢丝绳由6股组成，数字19、37、61表
示每股由19、37、61根钢丝组成（同直径钢丝绳，钢丝越多挠性
越好，但耐磨性下降），数字1—表示1股麻芯或钢芯。
6×19+1：绕性差，常用作拉索、缆风绳及制作起重索具。
6×37+1：绕性比6×19+1钢丝绳好，适用于要求绳索严重受
索应采用交捻6×37+1型麻芯钢丝绳。
6×61+1：绕性好易于弯曲，用于绑扎各类物件。但耐磨性差，常见于受载不大的情况下使用。
钢丝绳标记：例6×37-20-1700表示6股、每股37丝、钢丝绳直径为Ф20mm、钢丝绳抗拉强度为1700MPa。
起重吊装作业中，一般采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,常用规格及性能参数见表1和表2。
表1：6×19 钢丝绳破断拉力
表2：6×37钢丝绳破断拉力
起重吊装作业中，钢丝绳要求破断拉力T计算
T =（P×K1×K2×K ）/Ψ
式中：T为钢丝绳破断拉力（查表），P为钢丝绳实际需要承受的吊装载荷。
K1为动载系数，取K1=。
K2为不均衡系数，单吊点取K2=1，双吊点以上取K2=。
Ψ为钢丝捻制不均折减系数,对6×19绳,Ψ=；对6×37绳，Ψ=。
K为安全系数。不同用途钢丝绳安全系数K选用见表3所示。
表3钢丝绳安全系数K选用表：
钢丝绳
用途缆风绳
缆索起重
机承重绳
电动起重设
备跑绳
手动起重
设备跑绳
无弯曲吊
索
捆绑
吊索
载人升降
机及吊笼
安全系数5～678～1014在实际工作中进行钢丝绳选用时，可根据实际计算所需要的钢丝绳破断拉力，在钢丝绳标准参数表中选用合适规格的钢丝绳，选用钢丝绳规格的同时，必须明确钢丝绳的抗拉强度。
在施工现场缺少图表资料时，可采用下式(仅为数据估算用，非规范公式)估算钢丝绳的破断拉力:
SP =500d2
式中：SP ——钢丝绳的破断拉力，N；
d——钢丝绳的直径，mm。
2. 起重吊装作业中吊索使用的一般规定
起重吊装作业中，常见的被吊物捆绑方式是使用2根吊索，为减小吊索载荷及对被吊物的水平轴向压力，应将吊索与被吊物之间的水平夹角控制在45o—60o之间。夹角超过90o时，可使用平衡梁过渡，以减小吊索之间夹角。使用吊索直接捆绑被吊物时，被吊物存在棱边、棱角时，吊索与被吊物之间必须使用软物或半边管隔离保护。
6 0°6 0°
吊索绳扣制作
1）手工插编方法编制绳扣
（1）采用佛兰人士插编方法（绳扣对编）：要求绳扣循环穿插次数，绳径Ф13㎜以下的穿插两次、Ф13-Ф22㎜的穿插三次、Ф22㎜以上的穿插四次，每次穿插后应将绳头收紧，并用木槌敲打顺股整形，使已插部位平滑和圆整。
（2）采用折回式插编方法：要求每一股应至少穿插五次，并且五次中至少三次用整股穿插，插接长度约为钢丝绳个长度的20倍。
佛兰人士对插
折回式插编（3）绳扣环长度：根据钢丝绳规格，绳扣环长度为钢绳直径的17-23倍。
2）使用绳夹制作吊索绳扣
（1）应将有U形螺栓圆环装卡在绳头一侧，各绳夹应拧紧至钢丝绳直径压扁1/3左右为宜。
图1：绳夹制作吊索绳扣示意图
图中：1—安全弯，2—保险绳夹，3—吊索受力主绳，4—绳头。
（2）绳卡的数量应根据绳直径而定，但不得少于3个，绳夹排列间距为钢绳直径的8倍左右，最后一个绳卡距绳头的距离不得小于150mm，绳夹使用数量见表4所示。对于中、大型吊装，还应在绳头部增加一个观察用安全保险绳夹，见图1所示。
钢丝绳规格(mm)ФФ20-26Ф26-31Ф
采用6×37钢丝绳作为吊索时，在不同载荷及吊索与水平夹角条件下，钢丝绳规格选择参考见表5、表6及表7所示。不适用于载人升降机及吊笼吊索选用。
表中钢丝绳规格计算按8倍安全系数、倍动载系数、双吊点以上倍不均衡系数及6×37钢丝绳捻制不均折减系数进行综合考虑。
表5：吊索与吊物水平夹角为90°时，不同载荷条件下钢丝绳规格选择参考表
选择参考表（正常条件下，不宜使用30°夹角）
选择参考表（正常条件下，不宜使用30°夹角）
3．钢丝绳使用期间折减系数及报废标准
钢丝绳使用折减系数
1）钢丝绳一个节距内断丝折减系数见表8。
表8：钢丝绳一个节距内断丝折减系数表
钢丝绳破断力的折
减系数
钢丝绳的断丝数
6×19＋16×37＋16×61＋1
交捻顺捻交捻顺捻交捻顺捻53116189 1051991914 14728144020 178********
0>17>8>33>16>43>21
2）钢丝绳表面磨损或腐蚀量折减系数见表9。
表9：钢丝绳表面磨损或腐蚀量折减系数表
钢丝绳表面磨损或腐蚀占直径直径的%101520253030以上折减系数0钢丝绳报废
钢丝绳有下列情况应报废，禁止使用：
1）吊索铭牌遗失或无法辨认。
2）钢丝绳有断股、锈蚀严重、受过火烧或电弧作用退火、断丝和磨损超过标准，外层的钢丝直径已经减少1/3。
3）钢丝绳压扁变形、有绳股或钢丝挤出、笼形畸变、绳径局部增大、扭结、弯折时应报废。
4）钢丝绳上有扭结、压扁、鸟笼或其他结构性损坏情况。
5）钢丝绳绳芯损坏而造成绳径显著减少(达7%)时应报废。
