单向可控硅调压电路
可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
双向可控硅的工作原理及原理图
2007年12月09日09:11 来源：本站整理作者：本站我要评论(1)
标签：可控硅(358)
双向可控硅的工作原理
1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN 管所组成
当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。
由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。
由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化
2,触发导通
在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。
一、可控硅的概念和结构？
晶闸管又叫可控硅。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第一层P型半导体引出的电极叫阳极A，第三层P 型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。
图2
二、晶闸管的主要工作特性
为了能够直观地认识晶闸管的工作特性，大家先看这块示教板(图3)。晶闸管VS与小灯泡EL 串联起来，通过开关S接在直流电源上。注意阳极A是接电源的正极，阴极K接电源的负极，控制极G通过按钮开关SB接在3V直流电源的正极(这里使用的是KP5型晶闸管，若采用KP1型，应接在1.5V直流电源的正极)。晶闸管与电源的这种连接方式叫做正向连接，也就是说，给晶闸管阳极和控制极所加的都是正向电压。现在我们合上电源开关S，小灯泡不亮，说明晶闸管没有导通；再按一下按钮开关SB，给控制极输入一个触发电压，小灯泡亮了，说明晶闸管导通了。这个演示实验给了我们什么启发呢?
图3
这个实验告诉我们，要使晶闸管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输入一个正向触发电压。晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。
晶闸管的特点：是“一触即发”。但是，如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。那么，用什么方法才能使导通的晶闸管关断呢?使导通的晶闸管关断，可以断开阳极电源(图3中的开关S)或使阳极电流小于维持导通的最小值(称为维持电流)。如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。
三、用万用表可以区分晶闸管的三个电极吗?怎样测试晶闸管的好坏呢?
普通晶闸管的三个电极可以用万用表欧姆挡R×100挡位来测。大家知道，晶闸管G、K之间是一个PN结〔图2(a)〕，相当于一个二极管，G为正极、K为负极，所以，按照测试二极管的方法，找出三个极中的两个极，测它的正、反向电阻，电阻小时，万用表黑表笔接的是控制极G，红表笔接的是阴极K，剩下的一个就是阳极A了。测试晶闸管的好坏，可以用刚才演示用的示教板电路(图3)。接通电源开关S，按一下按钮开关SB，灯泡发光就是好的，不发光就是坏的
四、晶闸管在电路中的主要用途是什么?
普通晶闸管最基本的用途就是可控整流。大家熟悉的二极管整流电路属于不可控整流电路。如果把二极管换成晶闸管，就可以构成可控整流电路。现在我画一个最简单的单相半波可控整流电路〔图4(a)〕。在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通。现在，画出它的波形图〔图4(c)及(d)〕，可以看到，只有在触发脉冲Ug到来时，负载RL上才有电压UL输出(波形图上阴影部分)。Ug到来得早，晶闸管导通的时间就早；Ug到来得晚，晶闸管导通的时间就晚。通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL(阴影部分的面积大小)。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；
在每个正半周内晶闸管导通的电角度叫导通角θ。很明显，α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。
五、在桥式整流电路中，把二极管都换成晶闸管是不是就成了可控整流电路了呢?

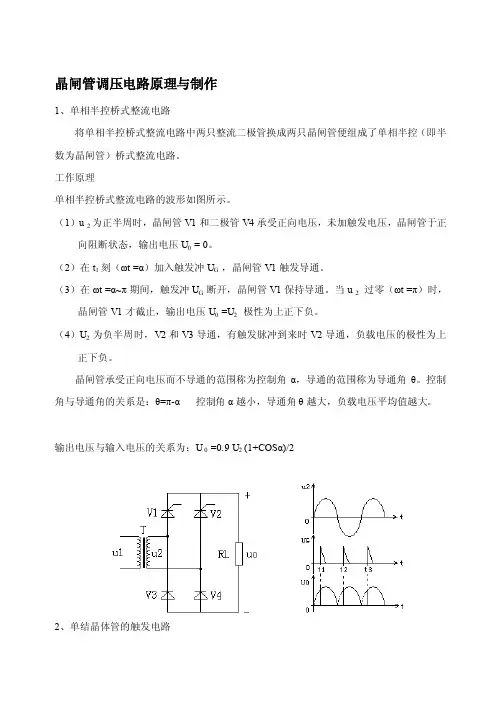

在桥式整流电路中，只需要把两个二极管换成晶闸管就能构成全波可控整流电路了。现在画出电路图和波形图(图5)，就能看明白了。
六、晶闸管控制极所需的触发脉冲是怎么产生的呢?
晶闸管触发电路的形式很多，常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路，等等。今天大家制作的调压器，采用的是单结晶体管触发电路。
七、什么是单结晶体管?它有什么特殊性能呢?
单结晶体管又叫双基极二极管，是由一个PN结和三个电极构成的半导体器件(图6)。我们先画出它的结构示意图〔图7(a)〕。在一块N型硅片两端，制作两个电极，分别叫做第一基极B1和第二基极B2；硅片的另一侧靠近B2处制作了一个PN结，相当于一只二极管，在P区引出的电极叫发射极E。为了分析方便，可以把B1、B2之间的N型区域等效为一个纯电阻RBB，称为基区电阻，并可看作是两个电阻RB2、RB1的串联〔图7(b)〕。值得注意的是RB1的阻值会随发射极电流IE的变化而改变，具有可变电阻的特性。如果在两个基极B2、B1之间加上一个直流电压UBB，则A点的电压UA为：若发射极电压UE 八、怎样利用单结晶体管组成晶闸管触发电路呢? 单结晶体管组成的触发脉冲产生电路在今天大家制作的调压器中已经具体应用了。为了说明它的工作原理，我们单独画出单结晶体管张弛振荡器的电路(图8)。它是由单结晶体管和RC充放电电路组成的。合上电源开关S后，电源UBB经电位器RP向电容器C充电，电容器上的电压UC按指数规律上升。当UC上升到单结晶体管的峰点电压UP时，单结晶体管突然导通，基区电阻RB1急剧减小，电容器C通过PN结向电阻R1迅速放电，使R1两端电压Ug发生一个正跳变，形成陡峭的脉冲前沿〔图8(b)〕。随着电容器C的放电，UE按指数规律下降，直到低于谷点电压UV时单结晶体管截止。这样，在R1两端输出的是尖顶触发脉冲。此时，电源UBB又开始给电容器C充电，进入第二个充放电过程。这样周而复始，电路中进行着周期性的振荡。调节RP可以改变振荡周期。 九、在可控整流电路的波形图中，发现晶闸管承受正向电压的每半个周期内，发出第一个触发脉冲的时刻都相同，也就是控制角α和导通角θ都相等，那么，单结晶体管张弛振荡器怎样才能与交流电源准确地配合以实现有效的控制呢? 为了实现整流电路输出电压“可控”，必须使晶闸管承受正向电压的每半个周期内，触发电路发出第一个触发脉冲的时刻都相同，这种相互配合的工作方式，称为触发脉冲与电源同步。 怎样才能做到同步呢?大家再看调压器的电路图(图1)。请注意，在这里单结晶体管张弛振荡器的电源是取自桥式整流电路输出的全波脉冲直流电压。在晶闸管没有导通时，张弛振荡器的电容器C被电源充电，UC按指数规律上升到峰点电压UP时，单结晶体管VT导通，在VS导通期间，负载RL上有交流电压和电流，与此同时，导通的VS两端电压降很小，迫使张弛振荡器停止工作。当交流电压过零瞬间，晶闸管VS被迫关断，张弛振荡器得电，又开始给电容器C充电，重复以上过程。这样，每次交流电压过零后，张弛振荡器发出第一个触发脉冲的时刻都相同，这个时刻取决于RP的阻值和C的电容量。调节RP的阻值，就可以改变电容器C的充电时间，也就改变了第一个Ug发出的时刻，相应地改变了晶闸管的控制角，使负载RL上输出电压的平均值发生变化，达到调压的目的。 双向晶闸管的T1和T2不能互换。否则会损坏管子和相关的控制电路。 电力电子课程设计单相交流调压电路电力电子 课程设计说明书 题目: 单相交流调压电路课程设计 院系: 水能 专业班级: 学号: 学生姓名: 摘要 交流调压电路广泛用于灯光控制(如调光灯和舞台灯光控制)及异步电动机的软启动，也用于异步电动机调速。在电力系统中，这种电路还常用于对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。在这些电源中如采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联;同样，低电压大电流直流电源需要很多晶闸管并联。这都是十分不合理的。采用交流调压电路在变压器一次侧调压，其电压、电流值都比较适中，在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。单相交流调压电路是对单相交流电的电压进行调节的电路。用在电热制、交流电动机速度控制、灯光控制和交流稳压器等合。与自耦变压器调压方法相比，交流调压电路控制简便，调节速度快，装置的重量轻、体积小，有色金属耗也少。 目录 1、电路设计的目的及任 务 .................................................................... 1 1.1课程设计的目的与要 求 (1) 1.2课程设计的内 容 ..................................................................... (1) 1.3仿真软件的使 用 ..................................................................... (2) 1.4设计方案选 择 ..................................................................... ....... 2 2、单相交流调压主电路设计及分 析 (3) 2.1 电阻性负 载 ..................................................................... (3) 2.1.1 电阻性负载的交流调压器的原理分析 (3) 2.1.2 结果分 析 ..................................................................... (6) 简易可控硅交流调压器原理图及工作原理介绍 本文介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 可控硅交流调压器电路原理： 电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C 充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容 。 C又从新充电……如此周而复始，便可调整负载RL上的功率了 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W 的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 信息科技大学 电力电子技术实验报告 实验项目：单相交流调压电路实验 学院：自动化 专业：自动化（信息与控制系统） /学号：贾鑫玉/2012010541 班级：自控1205班 指导老师：白雪峰 学期： 2014-2015学年第一学期 实验三单相交流调压电路实验 一．实验目的 1．加深理解单相交流调压电路的工作原理。 2．加深理解交流调压感性负载时对移相围要求。 二．实验容 1．单相交流调压器带电阻性负载。 2．单相交流调压器带电阻—电感性负载。 三．实验线路及原理 本实验采用了锯齿波移相触发器。该触发器适用于双向晶闸管或两只反并联晶闸管电路的交流相位控制，具有控制方式简单的优点。 晶闸管交流调压器的主电路由两只反向晶闸管组成。 四．实验设备及仪器 1．教学实验台主控制屏 2．NMCL—33组件 3．NMEL—03组件 4．NMCL-05(A)组件或NMCL—36组件 5．二踪示波器 6．万用表 五．注意事项 在电阻电感负载时，当α 1 单相桥式全控整流电路的功能要求及设计方案介绍 1.1 单相桥式全控整流电路设计方案 1.1.1 设计方案 图1设计方案 1.1.2 整流电路的设计 主电路原理图及其工作波形 图2 主电路原理图及工作波形 主电路原理说明： （1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。因此在0～α区间，4个晶闸管都不导通。 （2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。 （3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。 （4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。 2 触发电路的设计 2.1 晶闸管触发电路 触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。，开始启动A/D转换；在A/D转换期间，START应保持低电平。 2.1.1 晶闸管触发电路的要求 晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。触发电路对其产生的触发脉冲要求: (１)触发信号可为直流、交流或脉冲电压。 (２)触发信号应有足够的功率（触发电压和触发电流）。 (３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。 (４)触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。 (5)、为使并联晶闸管能同时导通，触发电路应能产生强触发脉冲。强触发电流幅值为出发电流的３～５倍左右，脉冲前沿的陡度取为１～２ 晶闸管触发电路应满足下列要求 （1）触发脉冲的宽度应该保证晶闸管的可靠导通，对感性和反电动势负载的变流器采用宽脉冲或脉冲列触发，对变流器的启动，双星型带平衡电抗器电路的触发脉冲应该宽于30°，三相全控桥式电路应小于60°或采用相隔60°的双窄脉冲。 （2）脉冲触发应有足够的幅度，对户外寒冷场合，脉冲电流的幅度应增大为器件最大触发电流的3—5倍，脉冲前沿的陡度也要增加。一般需达1-2A/us （3）所提供的触发脉冲不应超过晶闸管门极的电压、电流和额定功率，且在门极伏安特性的可靠触发区域之内。 （4）应有良好的抗干扰性能、温度稳定性及主电路的电气隔离。 单相交流调压电路 一、工作原理 单相交流调压电路带组感性负载时的电路以及工作波形如下图所示。之所产生的滞后由于阻感性负载时电流滞后电压一定角度，再加上移相控制所产生的滞后，使得交流调压电路在阻感性负载时的情况比较复杂，其输出电压，电流与触发角α，负载阻抗角φ都有关系。当两只反并联的晶闸管中的任何一个导通后，其通态压降就成为另一只的反向电压，因此只有当导通的晶闸管关断以后，另一只晶闸管才有可能承受正向电压被触发导通。由于感性负载本身滞后于电压一定角度，再加上相位控制产生的滞后，使得交流调压电路在感性负载下大的工作情况更为复杂，其输出电压、电流波形与控制角ɑ、负载阻抗角φ都有关系。其中负载阻抗角)arctan(R wL =?,相当于在电阻电感负载上加上纯正弦交流电压时，其电流滞后于电压的角度为φ。为了更好的分析单相交流调压电路在感性负载下的工作情况，此处分φαφαφα<=>,,三种工况分别进行讨论。 （1）φα>情况 图1 电路图（截图） 图2 工作波形图φα>（截图） 上图所示为单相反并联交流调压电路带感性负载时的电路图，以及在控制角 触发导通时的输出波形图，同电阻负载一样，在i u 的正半周α角时， i T 触发导通，输出电压o u 等于电源电压，电流波形o i 从0开始上升。由于是感性负载，电流o i 滞后于电压o u ，当电压达到过零点时电流不为0，之后o i 继续下降，输出电压o u 出现负值，直到电流下降到0时，1T 自然关断，输出电压等于0，正半周结束，期间电流o i 从0开始上升到再次下降到0这段区间称为导通角0θ。由后面的分析可知，在φα>工况下，ο180<φ因此在2T 脉冲到来之前1T 已关断，正负电流不连续。在电源的负半周2T 导通，工作原理与正半周相同，在o i 断续期间，晶闸管两端电压波形如图2所示。 为了分析负载电流o i 的表达式及导通角θ与α、φ之间的关系，假设电压坐标原点如图所示，在αω=t 时刻晶闸管T 1导通，负载电流i 0应满足方程 L 0Ri d d t io +=i u =i U 2sin t ω 其初始条件为： i 0|αω=t =0, 解该方程，可以得出负载电流i 0在α≤t ω≤θα+区间内的表达式为 i 0=])sin()[sin()(2tan /)(2φαωφαφωω-----+t i e t L R U . 当t ω=θα+时，i 0=0，代入上式得，可求出θ与α、φ之间的关系为 sin （θα+-φ）=sin （α-φ）e φθtan /- 利用上式，可以把θ与α、φ之间的关系用下图的一簇曲线来表示。 电力电子技术课程设计报告题目：单相全控桥式晶闸管整流电路的设计 目录 第1章绪论 (3) 1.1 电力电子技术的发展 (3) 1.2 电力电子技术的应用 (3) 1.3 电力电子技术课程中的整流电路 (4) 第2章系统方案及主电路设计 (5) 2.1 方案的选择 (5) 2.2 系统流程框图 (6) 2.3 主电路的设计 (7) 2.4 整流电路参数计算 (9) 2.5 晶闸管元件的选择 (10) 第3章驱动电路设计 (12) 3.1 触发电路简介 (12) 3.2 触发电路设计要求 (12) 3.3 集成触发电路TCA785 (13) 3.3.1 TCA785芯片介绍 (13) 3.3.2 TCA785锯齿波移相触发电路 (17) 第4章保护电路设计 (18) 4.1 过电压保护 (18) 4.2 过电流保护 (19) 4.3 电流上升率di/dt的抑制 (19) 4.4 电压上升率du/dt的抑制 (20) 第5章系统仿真 (21) 5.1 MATLAB主电路仿真 (21) 5.1.1 系统建模与参数设置 (21) 5.1.2 系统仿真结果及分析 (22) 5.2 proteus 触发电路仿真 (26) 设计体会 (28) 参考文献 (29) 附录A 实物图 (30) 附录B 元器件清单 (31) 第1章绪论 1.1 电力电子技术的发展 晶闸管出现前的时期可称为电力电子技术的史前期或黎明时期。晶闸管由于其优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组。并且，其应用范围也迅速扩大。电力电子技术的概念和基础就是由于晶闸管及晶闸管变流技术的发展而确立的。晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半控型器件。对晶闸管电路的控制方式主要是相位控制式，简称相控方式。晶闸管的关断通常依靠电网电压等外部条件来实现。这就使得晶闸管的应用受到了很大的局限。70年代后期，以门极可关断晶闸管（GTO）、电力双极型晶体管（BJT）和电力场效应晶体管（Power-MOSFET）为代表的全控型器件迅速发展。全控型器件的特点是，通过对门极（基极、栅极）的控制既可使其开通又可使其关断。在80年代后期，以绝缘栅极双极型晶体管（IGBT）为表的复合型器件异军突起。它是MOSFET和BJT的复合，综合了两者的优点。与此相对，MOS控制晶闸管（MCT）和集成门极换流晶闸管（IGCT）复合了MOSFET和GTO。 1.2 电力电子技术的应用 电力电子技术是一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，在电气自动化专业中已成为一门专业基础性强且与生产紧密联系的不可缺少的专业基础课。本课程体现了弱电对强电的控制，又具有很强的实践性。能够理论联系实际，在培养自动化专业人才中占有重要地位。它包括了晶闸管的结构和分类、晶闸管的过电压和过电流保护方法、可控整流电路、晶闸管有源逆变电路、晶闸管无源逆变电路、PWM控制技术、交流调压、直流斩波以及变频电路的工作原理。 在电力电子技术中，可控整流电路是非常重要的内容，整流电路是将交流电变为直流电的电路，其应用非常广泛。工业中大量应用的各种直流电动机的调速均采用电力电子装置；电气化铁道（电气机车、磁悬浮列车等）、电动汽车、 可控硅调压调速原理 小功率分体机室内风机目前用的是PG调速塑封电机，为单向异步电容运转电动机。为了满足空调正常的运转，达到制冷、制热能力的平衡，所以必须保证室内风机的转速满足系统的要求，并保持转速的稳定。因此采用可控硅调压调速的方法来调节风机的转速。 1.电路原理图 2.工作原理简介 可控硅调速是用改变可控硅导通角的方法来改变电动机端电压的波形，从而改变电动机端电压的有效值，达到调速的目的。 当可控硅导通角α1=180°时，电动机端电压波形为正弦波，即全导通状态；（图示两种状态）当可 控硅导通角α1 <180°时，电动机端电压波形如图实 线所示，即非全导通状态，有效值减小；α1越小， 导通状态越少，则电压有效值越小，所产生的磁场越 小，则电机的转速越低。但这时电动机电压和电流波 形不连续，波形差，故电动机的噪音大，甚至有明显 的抖动，并带来干扰。这些现象一般是在微风或低风 速时出现，属正常。由以上的分析可知，采用可控硅 调速其电机转速可连续调节。 3.各元器件作用及注意事项 3.1D15、R28、R29、E9、Z1、R30、C1组成降压、整流、虑波稳压电路，获得相对直流电压 12V，通过光电偶合器PC817给双向可控硅BT131提供门极电压； 3.2R25、C15组成RC阻容吸收网络，解决可控硅导通与截止对电网的干扰，使其符合EMI测试标准；同时防止可控硅两端电压突变，造成无门极信号误导通。 3.3TR1选用1A/400V双向可控硅，TR1有方向性，T1、T2不可接反，否则电路不能正常工作。 3.4L2为扼流线圈，防止可控硅回路中电流突变，保护TR1，由于它是储能元件，在TR1关断和导通过程中，尖峰电压接近50V，R24容易受冲击损坏，因此禁止将L2放置在TR1前端。 单相交流调压电路课程 设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】 《电力电子技术》课程设计设计题目: 单相交流调压电路 院(系): 能源工程学院 专业年级: 13级电气二班 姓名: 徐刚刚 学号: 指导教师: 荆红莉 2015年12月 28日 课程设计（论文）任务及评语 院（系）：能源工程学院教研室：电气工程及其自动化 ： 成 绩 ： 平 时 20% 论 文 质 量 60% 答 辩 20% 以 百 分 制 计 算 前 言 电 力 电 子 技 术 是研究采用电力电子器件实现对电能的交换和控制的科学，是20世纪50年代诞生， 70年代迅速发展起来的一门多学科互相渗透的综合性技术学科。这些技术包括以节约 能源、提高照明质量为目的的绿色照明技术；以节约能源、提高运行可靠性并更好地 满足产要求为目的的交流变频调速技术，以提高电力系统运行的稳定性、可控制性为 目的，并可有效节能的灵括（柔性）交流输电技术等等。随着电力半导体制造技求、徽电子技术、汁算机技术，以及控制理论的不断进步。电力电子技求向着大功率、高频化及智能化方向发展，应用的领域将更加广阔。 交流调压电路广泛应用于灯光控制，如调光台灯和舞台灯光控制及其异步电动机的软启动，也应用于异步电机调速。在电力系统中，这种电路也用于对无功功率的调节。 目录 1 单相交流调压电路的设计 设计目的和要求分析 =210伏。要求分设计一个单相交流调压电路，要求触发角为60度。输入交流U 2 析： 1. 单相交流调压主电路设计，原理说明； 2．触发电路设计，每个开关器件触发次序与相位分析； 3．保护电路设计，过电流保护，过电压保护原理分析； 4．参数设定与计算(包括触发角的选择，输出平均电压，输出平均电流，输出有功功率计算，输出波形分析，器件额定参数确定等可自己添加分析的参数)； 5. 相关仿真结果。 由以上要求可知该系统设计可分为四个部分：交流调压主电路设计、触发电路设计、保护电路设计及相关计算和波形分析部分。 2 设计方案选择 本系统主要设计思想是：采用两个晶闸管反向并联加负载为主电路，外加触发电路；触发电路控制晶闸管的导通，从而控制输出。其系统框图如下所示： 3 控制电路。在每半个周波内通过对晶间管开通相位的控制，以方便地调节输出电压的有效值，这种电路称为交流调压电路。这种电路还用干对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联，这都是十分不经济的。采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。但这种交流调压电路控制方便，体积小、投资省计制造简单。因此广泛应用于需调温的工频加热、灯光调节及风机、泵类负载的异步电 可控硅调压电路图 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理： 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电 压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 电力电子技术课程设计说明书单相半波晶闸管整流电路 院部：电气与信息工程学院 学生姓名：李忠 指导教师：王翠职称副教授 专业：自动化 班级：自本1001班 完成时间：2013年5月20日 摘要 电力电子学,又称功率电子学(Power Electronics)。它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。 随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。 由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能和变换和控制，而构成的一门完整的学科。故其学习方法与电子技术和控制技术有很多相似之处，因此要学好这门课就必须做好课程设计，因而我们进行了此次课程设计。因为整流电路非常重要，所以我此次课程设计做的是单相半波整流电路。 关键字电子学；整流器；开关器件 ABSTRACT Power electronics, and power electronics (Power Electronics). It is mainly on the various power electronic devices, and is composed , and is composed of the power electronic devices of every kind of circuit or device, to complete the transfer and control of electric power. It is not only in power electronics (high voltage, high current) to a branch or electrical engineering, and electrical engineering in a weak (low voltage, low current) to a branch or electronic field, or is a new scientific power combining. Power electronics is across the "electronic", "power" and "control" three areas of an emerging engineering discipline. With the development of science and technology, people on the circuit is also more and more high, due to the need of DC power supply with adjustable size in the actual production, and phase controlled rectifier circuit is simple in structure, convenient control, stable performance, it can be easily obtained in large and medium-sized, small capacity of various DC power, is currently the main method of DC electric energy, has been widely applied. Because the power electronic technology is the technology of power electronic technology and control technology into the traditional, composed of a variety of power conversion circuits to achieve energy and transform and control using semiconductor power switch device, consisting of an integrated discipline. The learning method and electronic technology and control technology has many similarities, so to learn this course we must do a good job in curriculum design, we carried out the curriculum design. Because the rectifier circuit is very important, so I designed a single-phase half-wave rectifier circuit this curriculum. Keywords electronics; rectifier; switching device 新疆工业高等专科学校电气系课程设计说明书 题目：单项交流调压电路（反并联）设计（纯电阻负载） 专业班级： 学生姓名： 指导教师： 完成日期：2012-6-8 新疆工业高等专科学校 电气系课程设计任务书 2012学年2学期2012年6月6日专业供用电技术班级课程名称电力电子应用技术 设计题目单项交流调压电路（反并联）设计（纯电阻 负载） 指导教师 起止时间2012-6-4至2012-6-8周数一周设计地点新疆工程学校设计目的： 设计任务或主要技术指标： 设计进度与要求： 主要参考书及参考资料： 教研室主任（签名）系（部）主任（签名）年月日 新疆工业高等专科学校电气系 课程设计评定意见 设计题目：单相交流调压（反并联）设计（纯电阻负载） 学生姓名：专业班级供电 评定意见： 评定成绩： 指导教师（签名）：年月日 评定意见参考提纲： 1.学生完成的工作量与内容是否符合任务书的要求。 2.学生的勤勉态度。 3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。 前言 电力电子线路的基本形式之一，即交流—交流变换电路，它是将一种形式的交流电能变换成另一种形式交流电能电路。在进行交流—交流变换时，可以改变交流电的电压、电流、频率或相位等。用晶闸管组成的交流电压控制电路，可以方便的调节输出电压有效值。可用于电炉温控、灯光调节、异步电动机的启动和调速等，也可用作调节整流变压器一次侧电压，其二次侧为低压大电流或高压小电流负载常用这种方法。采用这种方法，可使变压器二次侧的整流装置避免采用晶闸管，只需要二极管，而且可控级仅在一侧，从而简化结构，降低成本。交流调压器与常规的交流调压变压器相比，它的体积和重量都要小得多。交流调压器的输出仍是交流电压，它不是正弦波，其谐波分量较大，功率因数也较低。 电力电子课程设计 班级： 学号： 姓名： 指导老师： 目录 摘要 (1) 1单相双半波晶闸管整流电路主电路设计 (2) 1.1晶闸管的介绍 (2) 1.1.1晶闸管的结构 (2) 1.1.2晶闸管的工作原理 (2) 1.1.3晶闸管的伏安特性 (4) 1.2总电路的设计 (5) 1.2.1 总电路的原理框图 (5) 1.2.2 主电路原理图 (6) 1.3 相控触发电路设计 (7) 1.3.1 相控触发电路工作原理 (7) 1.3.2相控触发芯片的选择 (8) 1.4保护电路设计 (9) 2电路参数及元件选择 (10) 2.1主电路电路参数计算 (10) 2.2电路元件的选择 (11) 2.2.1整流元件的选择 (11) 2.2.2保护元件的选择 (11) 3 MATLAB仿真 (12) 3.1 MATLAB软件介绍 (12) 3.2系统建模及电路仿真 (12) 3.3系统仿真结果及分析 (15) 4设计总结 (16) 参考文献 (17) 摘要 电力电子技术是一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，在电气自动化专业中已成为一门专业基础性强且与生产紧密联系的不可缺少的专业基础课。本课程体现了弱电对强电的控制，又具有很强的实践性。它包括了晶闸管的结构和分类、晶闸管的过电压和过电流保护方法、可控整流电路、晶闸管有源逆变电路、晶闸管无源逆变电路、PWM控制技术、交流调压、直流斩波以及变频电路的工作原理。 晶闸管出现前的时期可称为电力电子技术的史前期或黎明时期。晶闸管由于其优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组。并且，其应用范围也迅速扩大。电力电子技术的概念和基础就是由于晶闸管及晶闸管变流技术的发展而确立的。晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半控型器件。对晶闸管电路的控制方式主要是相位控制式，简称相控方式。晶闸管的关断通常依靠电网电压等外部条件来实现。 整流电路按组成的器件不同，可分为不可控、半控与全控三种，利用晶闸管半导体器件构成的主要有半控和全控整流电路；按电路接线方式可分为桥式和零式整流电路；按交流输入相数又可分为单相、多相（主要是三相）整流电路。正是因为整流电路有着如此广泛的应用，因此整流电路的研究无论在是从经济角度，还是从科学研究角度上来讲都是很有价值的。本设计正是结合了Matlab仿真软件对单相双半波晶闸管整流电路在阻感负载下进行分析。 关键词：晶闸管，整流电路，Matlab,仿真，阻感负载，相控方式 1 创新性实验 姓名刘太阳 班级自动化2013级2班 学号201301100221 单相交流调功电路实验 一、实验目的 熟悉调功电路的基本工作原理与特点。 二、实验所需挂件及附件 三、实验线路及原理 单相交流调功电路方框图如图所示。 单相交流调功电路方框图 把两个晶闸管反并联后串联在交流电路中，通过对晶闸管的控制就可以控制交流输出。这种电路不改变交流电的频率，称为交流电力控制电路。 交流调功电路的主电路和交流调压电路的形式基本相同，只是控制的方式不同。他不是采用移相控制而采用通断控制方式。 交流调功电路不是在每个交流电源周期都通过触发延迟角对输出电压波形进行控制。而是以交流电的周期为单位控制晶闸管的通断,即负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数和断开周波数的比值来调节负载所消耗的平均功率。如图所示，这种电路常用于电炉的温度控制，因为像电炉这样的控制对象，其时间常数往往很大，没有必要对交流电源的各个周期进行频繁的控制。只要大致以周波数为单位控制负载所消耗的平均功率，故称之为交流调功电路。 L C336 单相交流调功主电路 采用周波控制方式，使得负载电压电流的波形都是正弦波，不会对电网电压电流造成通常意义的谐波污染。此外由于在BCR导通期间，负载上的电压保持为电源电压，因此若将此控制方式用于手电钻在低速下对玻璃或塑性材料进行钻孔，将非常有利。 交流调功电路典型波形图 实验线路，选用灯泡作为实验负载，从灯泡亮、暗时段的变化，可了解交流调功电路的原理与特征。实验线路中双向晶闸管的触发信号由555组成振荡器，产生一个占空比可调的触发脉冲，并通过模拟门形成可靠的触发信号，其频率要低于市电的频率，并可在一定的范 单相半控桥式晶闸管整流 电路的设计 Prepared on 22 November 2020 课程设计题目单相半控桥式晶闸管整流电路的设计 （带续流二极管）（阻感负载）学院自动化 专业自动化 班级100...班 姓名 指导教师许湘莲 2012年12月29日 一课程设计的性质和目的 性质：是电气信息专业的必修实践性环节。 目的： 1、培养学生综合运用知识解决问题的能力与实际动手能力； 2、加深理解《电力电子技术》课程的基本理论； 3、初步掌握电力电子电路的设计方法。 二课程设计的内容: 单相半控桥式晶闸管整流电路的设计（带续流二极管）（阻感负载）？ 设计条件： 1、电源电压：交流100V/50Hz 2、输出功率：500W 3、移相范围0o~180o 三课程设计基本要求 1、两人一个题目，按学号组合； 2、根据课程设计题目，收集相关资料、设计主电路、控制电路； 3、用MATLAB/Simulink对设计的电路进行仿真； 4、撰写课程设计报告——画出主电路、控制电路原理图，说明主电路的工作原理、选择元器件参数，说明控制电路的工作原理、绘出主电路典型波形，绘出触发信号（驱动信号）波形，说明仿真过程中遇到的问题和解决问题的方法，附参考资料； 5、通过答辩。 摘要 电力电子技术课程设计是在教学及实验基础上，对课程所学理论知识的深化和提高。本次课程设计要完成单相桥式半控整流电路的设计，对电阻负载供电，并使输出电压在0到180伏之间连续可调，由于是半控电路，因此会用到晶闸管与电力二极管。此外，还要用MATLAB对设计的电路进行建模并仿真，得到电压与电流波形，对结果进行分析。 关键词：半控整流晶闸管 第一篇： 可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。这台调压器的输出功率达100W，一般家用电器都能使用。 1：电路原理：电路图如下 可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1对电容C充电。当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。 2：元器件选择 调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。 第二篇： 本例介绍的温度控制器，具有SB260取材方便、性能可靠等特点，可用于种子催芽、食用菌培养、幼畜饲养及禽蛋卵化等方面的温度控制，也可用于控制电热毯、小功率电暖器等家用电器。 目录 绪论 (1) 1 调压调功原理简介 (2) 2 交流调压电路波形及相控特性分析 (3) 2.1 带电阻性负载 (3) 2.1.1 原理 (3) 2.1.2 计算与分析 (3) 2.2 带阻感性负载 (4) 2.2.1 原理分析 (4) 2.2.2 计算与分析 (4) 2.2.3 α<φ的情况 (6) 3 方案设计 (7) 3.1 主电路的设计 (7) 3.1.1 主电路图 (7) 3.1.2 参数计算 (7) 3.1.3 调功电路的设计 (8) 3.2 触发电路的设计 (9) 3.2.1 芯片介绍 (9) 3.2.2 触发电路图 (10) 3.3 保护电路的设计 (11) 3.3.1 原理 (11) 3.3.2 计算 (12) 3.3.3 保护电路图 (13) 4 电阻炉负载过零控制特性分析 (14) 5 MATLAB仿真 (15) 6个人小结 (17) 参考文献 (18) 绪论 交流-交流变流电路，即把一种形式的交流变成另一种形式交流的电路。在进行交流-交流变流时，可以改变相关的电压（电流）、频率和相数等。交流-交流变流电路可以分为直接方式（无中间直流环节方式）和间接方式（有中间直流环节方式）两种。而间接方式可以看做交流-直流变换电路和直流-交流变换电路的组合，故交-交变流主要指直接方式。其中，只改变电压、电流或对电路的通断进行控制，而不改变频率的电路称为交流电力控制电路，改变频率的电路称为变频电路。采用相位控制的交流电力控制电路，即交流调压电路；采用通断控制的交流电力控制电路，即交流调功电路和交流无触点开关。 交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软启动也用于异步电动机调速。在电力系统中，这种电路还常用于对无功功率的连续调节。此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。在这些电源中如果采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联，低电压大电流直流电源需要很多晶闸管并联，十分不合理。采用交流调压电路在变压器一次侧调压，其电压、电流值都比较适中，在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。其分为单相和三相交流调压电路，前者是后者基础，这里只讨论单相问题。 交流调功电路常用于电炉的温度控制，其直接调节对象是电路的平均输出功率。像电炉温度这样的控制对象，其时间常数往往很大，没有必要对交流电源的每个周期进行频繁的控制，只要以周波数为单位进行控制就足够了。通常控制晶闸管导通的时刻都是在电源电压过零的时刻，这样，在交流电源接通期间，负载电压电源都是正弦波，不对电网电压电流造成通常意义的谐波污染。 《电力电子技术》课程设计任务书 一、设计课题目 单相双半波晶闸管整流电路设计（纯电阻负载） 二、设计要求 1、单相双半波晶闸管整流电路的设计要求为： 负载为阻性负载. 2、技术要求: (1) 电网供电电压：交流100V/50Hz； (2) 输出功率：500W； (3) 移相范围：0°—180°； 在整个设计中要注意培养灵活运用所学的电力电子技术知识和创造性的思维方式以及创造能力要求具体电路方案的选择必须有论证说明，要说明其有哪些特点。主电路具体电路元器件的选择应有计算和说明。课程设计从确定方案到整个系统的设计，必须在检索、阅读及分析研究大量的相关文献的基础上，经过剖析、提炼，设计出所要求的电路（或装置）。课程设计中要不断提出问题，并给出这些问题的解决方法和自己的研究体会。 在整个设计中要注意培养独立分析和独立解决问题的能力。要求学生在教师的指导下，独力完成所设计的系统主电路、控制电路等详细的设计（包括计算和器件选型）。 课题设计的主要内容是供电方案的选定，主电路的设计，电路元件的选择，保护电路的选择，主电路的分析说明，主电路元器件的计算和选型，以及控制电路设计。报告最后给出所设计的主电路和控制电路标准电路图。 前述 电力电子学,又称功率电子学(Power Electronics)。它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。 随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。在电能的生产和传输上，目前是以交流电为主。电力网供给用户的是交流电，而在许多场合，例如电解、蓄电池的充电、直流电动机 北京信息科技大学 电力电子技术实验报告 实验项目：单相交流调压电路实验 学院：自动化 专业：自动化（信息与控制系统） 姓名/学号：贾鑫玉/2012010541 班级：自控1205班 指导老师：白雪峰 学期：2014-2015学年第一学期 实验三单相交流调压电路实验 一．实验目的 1．加深理解单相交流调压电路的工作原理。 2．加深理解交流调压感性负载时对移相范围要求。 二．实验内容 1．单相交流调压器带电阻性负载。 2．单相交流调压器带电阻—电感性负载。 三．实验线路及原理 本实验采用了锯齿波移相触发器。该触发器适用于双向晶闸管或两只反并联晶闸管电路的交流相位控制，具有控制方式简单的优点。 晶闸管交流调压器的主电路由两只反向晶闸管组成。 四．实验设备及仪器 1．教学实验台主控制屏 2．NMCL—33组件 3．NMEL—03组件 4．NMCL-05(A)组件或NMCL—36组件 5．二踪示波器 6．万用表 五．注意事项 在电阻电感负载时，当α
