温州大学物理与电子信息工程学院 H3CNE 实验报告
注：1。此模板为专业实验报告的基本要求，若有特殊要求的实验，可在此模板基础上增加，但不可减少。
２．实验报告必须在学生提交报告后一星期内批改。
另附创新技能方案及结果分析
说明：
①上下页边距改成2厘米，左边距为2.0厘米，右边距为1.5厘米。
②表格位置为居中
创新活动：
实验报告 课程名称《网络工程综合实验》 实验项目交换机链路聚合 专业计算机班级x班 姓名xxx 学号0800000 指导教师实验成绩 2009年月日
一、实验名称、目的 实验名称：交换机链路聚合实验 实验目的： 1、了解链路聚合技术的使用场合； 2、熟练掌握链路聚合技术的配置。 二、实验环境、设备 实验环境：两个实验室分别使用一台交换机提供20多个信息点，两个实验室的互通通过一根级联网线。每个实验室的信息点都是百兆到桌面。两个实验室之间的带宽也是100M，如果实验室之间需要大量传输数据，就会明显感觉带宽资源紧张。当楼层之间大量用户都希望以100M传输数据的时候，楼层间的链路就呈现出了独木桥的状态，必然造成网络传输效率下降等后果。 解决这个问题的办法就是提高楼层主交换机之间的连接带宽，实现的办法可以是采用千兆端口替换原来的100M端口进行互联，但这样无疑会增加组网的成本，需要更新端口模块，并且线缆也需要作进一步的升级。另一种相对经济的升级办法就是链路聚合技术。 顾名思义，链路聚合，是将几个链路作聚合处理，这几个链路必须是同时连接两个相同的设备的，这样，当作了链路聚合之后就可以实现几个链路相加的带宽了。比如，我们可以将4个100M链路使用链路聚合作成一个逻辑链路，这样在全双工条件下就可以达到800M 的带宽，即将近1000M的带宽。这种方式比较经济，实现也相对容易。 实验设备： 1、DCS-3926S交换机2台 2、PC机2台 3、Console线1-2根 4、直通网线4-8根 三、实验原理、拓扑图 拓扑结构图：
四、实验步骤、方法 第一步：正确连接网线，交换机全部恢复出厂设置，做初始配置，避免广播风暴出现交换机A： switch#config switch(Config)#hostname switchA switchA(Config)#interface vlan 1 switchA(Config-If-Vlan1)#ip address 192.168.1.11 255.255.255.0 switchA(Config-If-Vlan1)#no shutdown switchA(Config-If-Vlan1)#exit switchA(Config)#spanning-tree MSTP is starting now, please wait........... MSTP is enabled successfully. switchA(Config)#

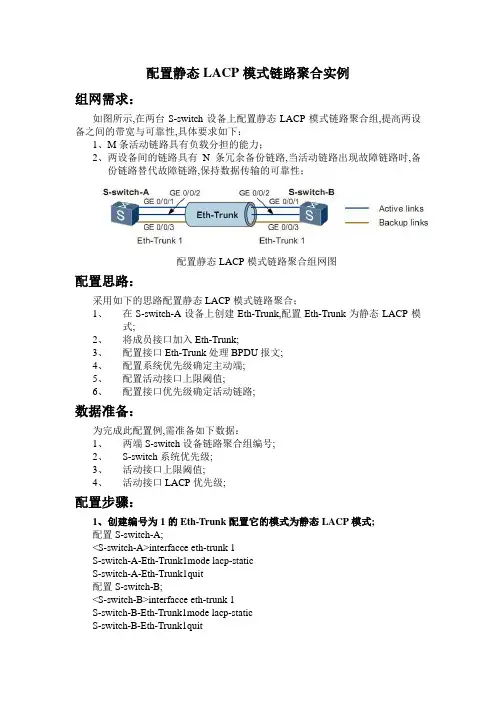

华为配置静态LACP模式链路聚合示例 组网需求 如图所示，在两台Switch设备上配置静态LACP模式链路聚合组，提高两设备之间的带宽与可靠性，具体要求如下： 2条活动链路具有负载分担的能力。 两设备间的链路具有1条冗余备份链路，当活动链路出现故障链路时，备份链路替代故障链路，保持数据传输的可靠性。 图配置静态LACP模式链路聚合组网图 配置思路 采用如下的思路配置静态LACP模式链路聚合： 在Switch设备上创建Eth-Trunk，配置Eth-Trunk为静态LACP模式。 将成员接口加入Eth-Trunk。 配置系统优先级确定主动端。 配置活动接口上限阈值。 配置接口优先级确定活动链路。 数据准备 为完成此配置例，需准备如下的数据： 两端Switch设备链路聚合组编号。 SwitchA系统优先级。 活动接口上限阈值。 活动接口LACP优先级。
操作步骤 创建编号为1的Eth-Trunk，配置它的工作模式为静态LACP模式# 配置SwitchA。

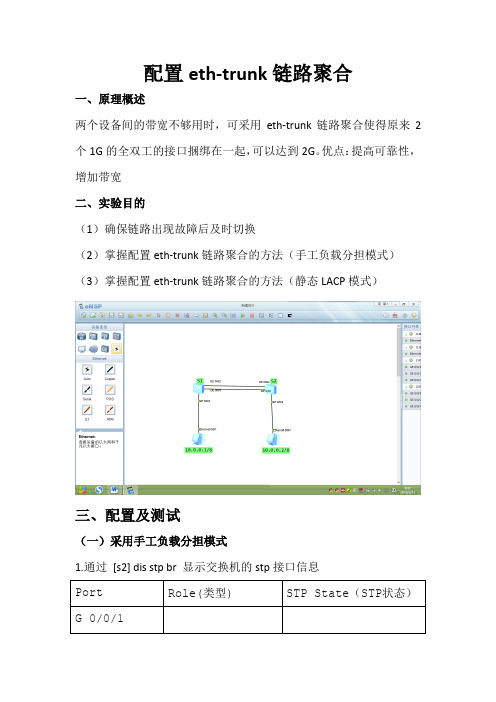

配置eth-trunk链路聚合 一、原理概述 两个设备间的带宽不够用时，可采用eth-trunk链路聚合使得原来2个1G的全双工的接口捆绑在一起，可以达到2G。优点：提高可靠性，增加带宽 二、实验目的 （1）确保链路出现故障后及时切换 （2）掌握配置eth-trunk链路聚合的方法（手工负载分担模式）（3）掌握配置eth-trunk链路聚合的方法（静态LACP模式） 三、配置及测试 （一）采用手工负载分担模式 1.通过 [s2] dis stp br 显示交换机的stp接口信息 Port Role(类型)STP State（STP状态） G 0/0/1
G 0/0/2 G 0/0/4 2. [S1]dis int e b S1中输入以下命令 4.在S2的配置与S1一置 ping pc2 ，即：在PC1中ping –t，然后关闭S1的g 0/0/1端口，把PC1 ping pc2的界面,截图 6.显示S1的eth-trunk的接口信息,在S1中输入以下 dis int eth 1，把显示的结果截图，并对结果进行分析。 （二）静态LACP模式 问题：链路聚合线路中某条线路发生故障时，只有一条链路能正常工作，这样无法保证有足够的带宽。 解决办法：再部署一条链路作为备份链路，采用静态LACP模式配置
链路聚合，当某链路出现故障时，立即启用备份链路进行链路聚合。 1.增加一条新的链路g 0/0/3，如图示： 2.删除S1，S2已经加入到eth-trunk1的接口 注：S2的配置与S1的配置一样 ，S2的工作模式设置为静态LACP模式，并将S1，S2中的g0/0/1 ,g0/0/2 , g0/0/3添加到eth-trunk1中
