必读：图解母线槽安装技术规范
随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。母线槽作为一种新型配电导线应运而生，但在很多人对母线槽的安装却是一知半解，所以写出以下文章来满足这类人群的需要：

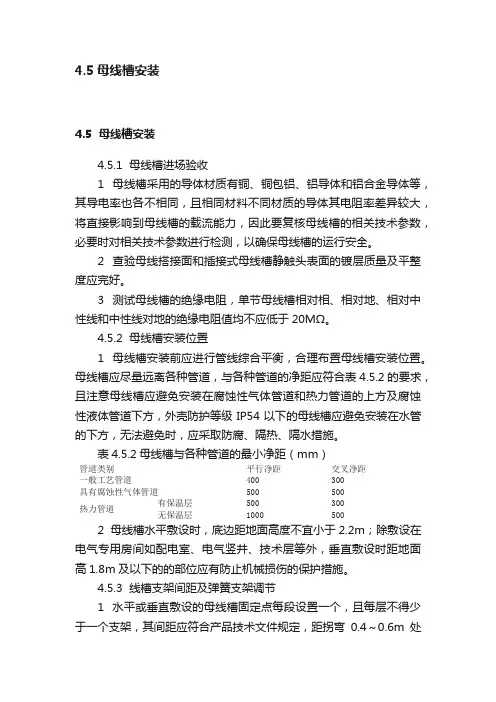

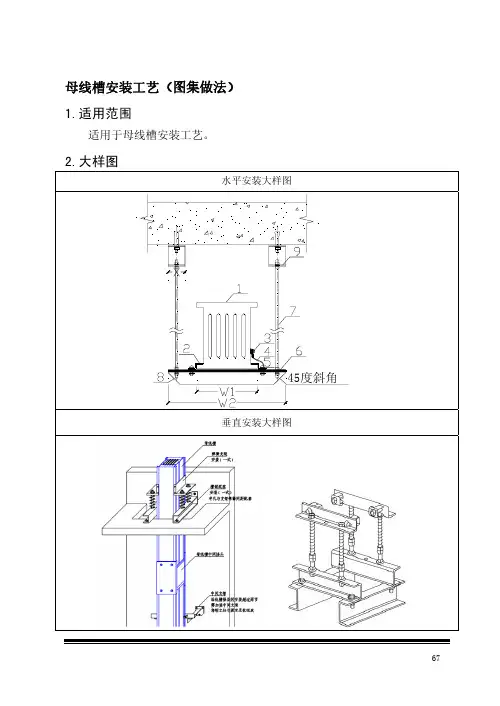

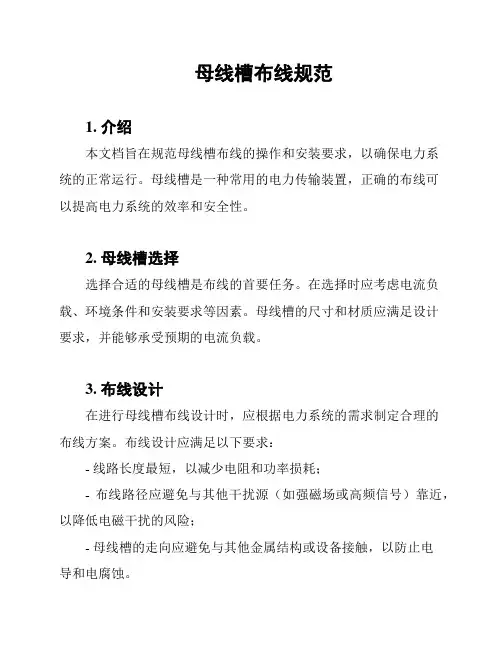

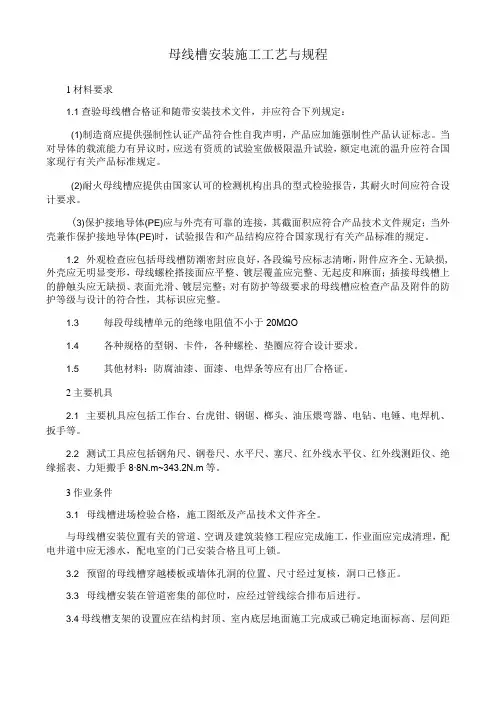

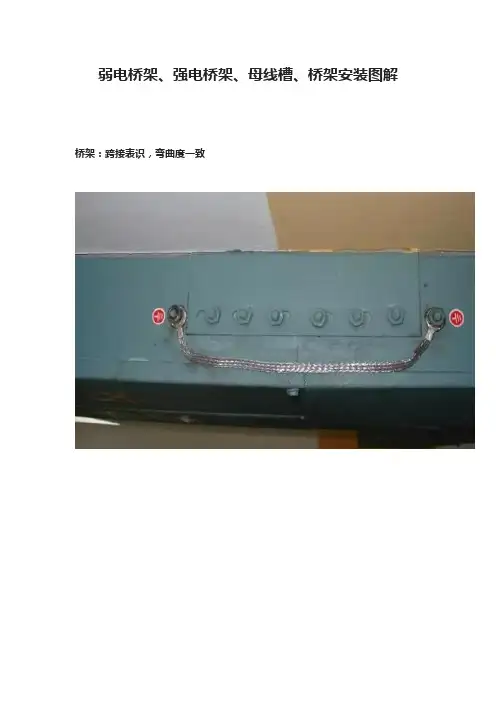

安装形式：
1、通道水平安装，两支架间距≯2500㎜，垂直安装间距≯3600㎜；

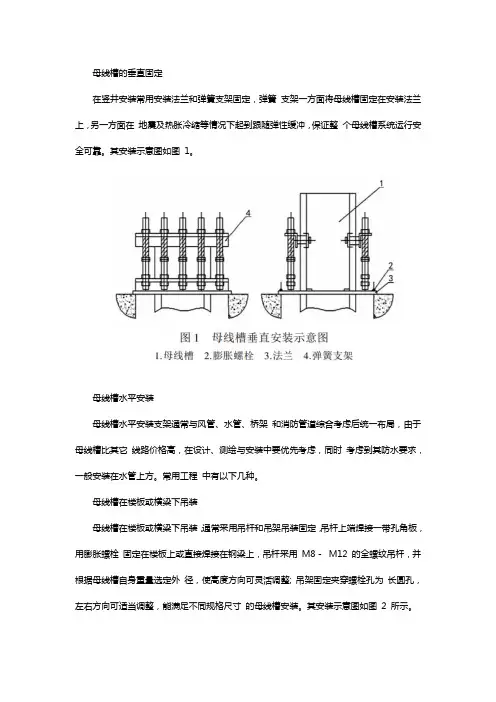

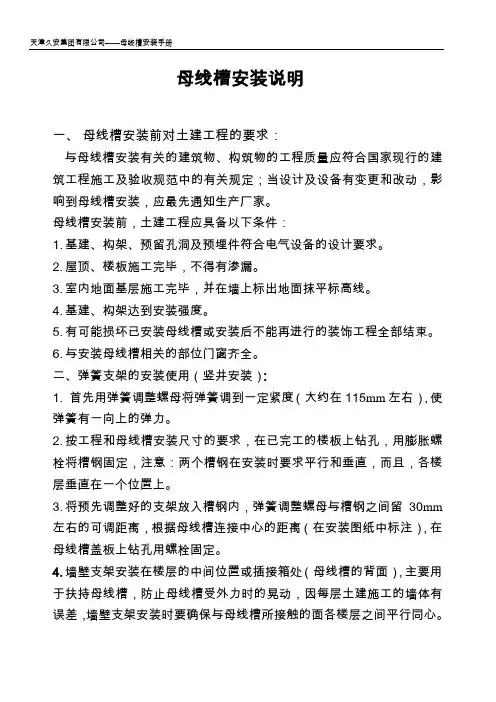

2、垂直安装，安装支架应与通道侧板配钻孔，采用M6-M8螺栓紧固。河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——

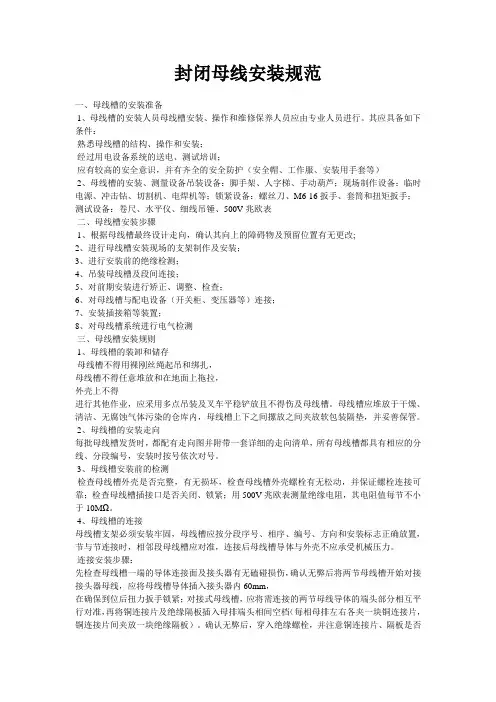

封闭式母线通道安装基本顺序：
选定布线方向→固定支架→槽间用四枚螺栓紧固→相间加入母线接头板和绝缘垫→单头螺栓穿入绝缘套管→螺栓穿入母排予置孔→两端紧固→加半装上下盖板→将通道固定在支架上。 安全检测：
1、送电前6~35KV 母线通道应作50HZ 工频耐压验和直流泄露试验，合格后方可投入运行；
2、投入运行的母线通道，三个月内年应紧固母线接头螺栓，检
查母线接头接触情况；
3、投运的母线通道每年至少一次作下列项目的检查：
(1)紧固各固定螺栓，尤其是母线接头，观察接头是否有接触不良或过流造成的烧灼现象，并作处理；
(2)摇表测试绝缘程度，检查绝缘材料是是否老化；
(3)母线通道与接地网的连接；
(4)清楚内外部吸收附的灰尘及凝水；
母线通道的保管：
应放在室内干燥通风处，防止受潮、雨雪侵袭，防止灰尘或异物进入通道.
选择推荐：CCX8系列母线槽
CCX8系列母线槽 (产自重庆祥泰电气)产品额定工作电压690V 1000V,额定绝缘电压 1000V 1500V, 额定电流 400A至4000A?频率50Hz,适用于750KW及以上风力发电机组的定子及转子出线专用输电设备。CCX8系列母线槽是祥泰核心产品之一，能在不同环境下满足不同企业、不同用途等多方面需求。
优点：
1：采用强度高，采用空气加强复合绝缘结构
2：导体采用杜邦聚酯薄膜包覆盖绝缘性能优越，保证长期运行不老化。 3.专用绝缘支撑固定结构，抗动稳定性强
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
4.耐高、低温性能优，母线槽能在环境温度-50?+50°C情况下正常运行。
5.导电性能优异：铝合金矩形导体，表面经复合镀层处理，提高了抗氧化性能；接头镀银（镀锡）处理，降低接触电阻
6.提高电能质量：铝合金及钢铝混合型外壳，机械强度高，散热性能优异，无涡流损耗。
7.使用寿命长：外壳表面采用奥地利老虎牌粉末涂料静电喷涂工艺；耐盐雾性能达1000小时以上。
注意事项：
(1)母线通道维护前，配电柜必须先停电，并挂<有人操作，严格合闸>标致牌，柜前应有专人监护；
(2)维护工作开始前，应验电、放电，并用接地棒将相间短路和可靠接地后方可进行操作.

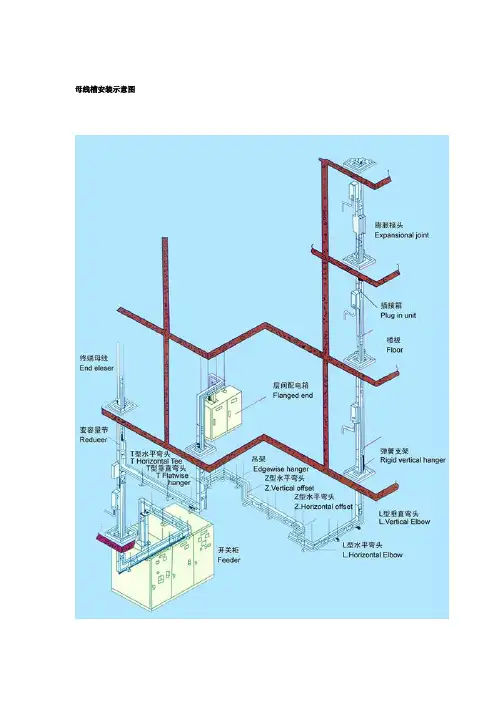

以上小编结合图片分析了母线槽的安装操作过程，以及母线槽的日常维护保管，有什么疑问可以拨打上方电话继续咨询，相关技术人员会给您详细解答！
