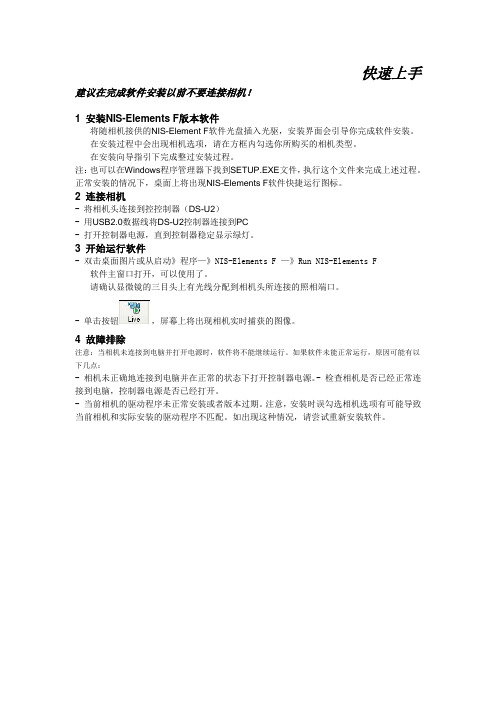

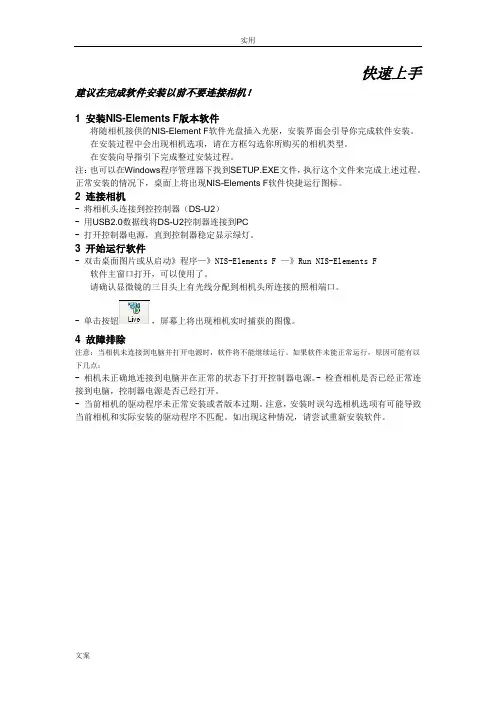

快速上手建议在完成软件安装以前不要连接相机！
1 安装 NIS-Elements F版本软件
-将随相机接供的NIS-Element F软件光盘插入光驱，安装界面会引导你完成软件安装。
-在安装过程中会出现相机选项，请在方框内勾选你所购买的相机类型。
-在安装向导指引下完成整过安装过程。
注：也可以在 Windows 程序管理器下找到SETUP.EXE 文件，执行这个文件来完成上述过程。
正常安装的情况下，桌面上将出现NIS-Elements F软件快捷运行图标。
2连接相机
- 将相机头连接到控控制器（DS-U2 ）
-用 USB2.0 数据线将 DS-U2 控制器连接到 PC
-打开控制器电源，直到控制器稳定显示绿灯。
3开始运行软件
-双击桌面图片或从启动》程序—》NIS-Elements F —》 Run NIS-Elements F
-软件主窗口打开，可以使用了。
-请确认显微镜的三目头上有光线分配到相机头所连接的照相端口。
- 单击按钮，屏幕上将出现相机实时捕获的图像。
4故障排除
注意：当相机未连接到电脑并打开电源时，软件将不能继续运行。如果软件未能正常运行，原因可能有以
下几点：
- 相机未正确地连接到电脑并在正常的状态下打开控制器电源。-检查相机是否已经正常连
接到电脑，控制器电源是否已经打开。
- 当前相机的驱动程序未正常安装或者版本过期。注意，安装时误勾选相机选项有可能导致
当前相机和实际安装的驱动程序不匹配。如出现这种情况，请尝试重新安装软件。
NIS-Elements F 软件运行界面
一、快捷按钮的操作
鼠标标准显示符，移动鼠标箭头可以在当前位置激活弹出菜单（单击右键）或调用
内部函数（按钮、菜单命令），此外使用鼠标滚轮可以对图像进行缩放操作。
调用放大镜函数，鼠标变成放大镜形状，单击图像的当前位置可以对该位置图像进
行局部放大显示。
按下该按钮允许你按照“Tools ”的设置插入标注对像。
调用自动测光函数，活动图像中央将出现自动曝光的测光区域，系统将返回区域内
的光强度参数以确定自动曝光时间。
调用感兴趣区域的聚焦指示，状态栏将针对感兴趣区域的聚焦状态给出聚焦参数，
参数值越大表示感兴趣区域的聚焦越准确。感兴趣的聚焦区域位置可以由鼠标拖动设置。
-从硬盘打开一幅图像。
-将系统捕获的或打开的图像更换名字另外保存到硬盘上。
-打开打印对话框，对当前图片执行打印操作。
-创建一份基本的图像报告，以 PDF文档的格式显示。报告包括当前图像、文件名、
文件路径、文件大小、文件产生的日期。
-试图将图像调整到充满当前窗口的状态，以使图像的显示尺寸最大化。
-以 1:1 的方式显示当前图像。
-将当前图像放大。
-将当前图像缩小。
- 选择一个缩放比例，调整当前图像的显示大小，缩放范围在10%-1200%之间。
- 在图像的左下角显示比例尺，包括七个预定义的比例尺(2, 4, 10, 20, 40, 60, 100 倍) 。
-按下此按钮可以在图像中显示标注对象。同时可以选择右边的下拉菜单选择插入
的对象类型
显示水平方向一条线上的光强度轮廓曲线图。直线的位置可以由用户指定。
-在图像窗口中实时显示图像。
-将实示显示的图像冻结（图像尺寸按快速显示的设置）。
- 将实时图像或冻结图像调入应用窗口，创建一个名为“Captured ”的临时图像文件（图像尺寸按捕获设置的尺寸）
-安装设置的规则将实时图像或冻结的图像自动保存到相应的硬盘路径下。保存规
则详见 FILE—》 OPTIONS命令执行下的对话框。
几种相机的不同设置
对于不同的相机，NIS-Elements 的界面中的“ Camera setting”区域有不同的设置：DXM1200F相机设置
活动图像尺寸
捕获图像尺寸
自动白平衡增益设置自动曝光
曝光时间R/G/B 值设置
偏移补偿伽玛校正值
DXM1200C 相机设置
黑平衡
CCD 冷却
DS-U1 控制器设置：
测光方式
测光区域大小DS-U2 控制器设置：
下拉菜单操作File 菜单：
Open: 从硬盘打开图像文件
Save: 直接保存文件到硬盘
Save as调用保存文件对话框，可以设置文件命，文
件扩展名
Reload Image：重新调入图像
Delete Current Image ：删除当前图像
Print调用打印对话框，可以将当前图像打印
Send调用发送电子邮件对话框，可以将当前图像作
为附件发送
Report调用PDF 报告对话框，电脑内需安装有
Adobe PDF Reader 软件才能操作
Exit: 退出 NIS-Elements 软件操作
Options调用“ Options”对话框
用户可以自定义图像
文件保存的缺省路径、
方件名前缀、标尺的单
位和小数点位数。
Edit 菜单：
Undo ：撤消上次操作
Redo：重复上次操作
Resize：调用图像重定义对话框，重新定义当
前图像的像素尺寸
Crop ：调用裁剪对话框，对图像进行裁剪
Copy ：复制当前图像
Flip Horizontally ：水平镜象
Flip Vertically ：垂直镜象
Rotate Right ：右转图像90 度
Rotate left ：左转图像90 度
File Merge: 调用图像融合对话框，该工具可以
将荧光图像的三个通道进行合并，生成彩色
图像。
Camera 菜单：
显示实时图像
冻结图像（临时文件）
捕获图像（临时文件）
自动捕获图像（保存文件到硬盘）
Calibrate 调用手动定标对话框（此功能只对活动图像
有效，活动图像必须是标尺的图像）：
在标尺图像上点击两条线，出现以下对话框：在白框中输入两条件之间的真实距离，并选择正确的长度单位。
Preprocess 菜单：
Contrast调用对比度调节对话框
White Balance 调用白平衡校正对话框
Change Saturation调用色调调节对话框
Change Hue调用饱和度调节对话框
缩小
View 菜单：放大
1：1 显示
适配
显示标尺条
标尺条属性
箭头
放大镜
标注
Help 菜单：
帮助内容、
搜索帮助内容、
软件版本信息
