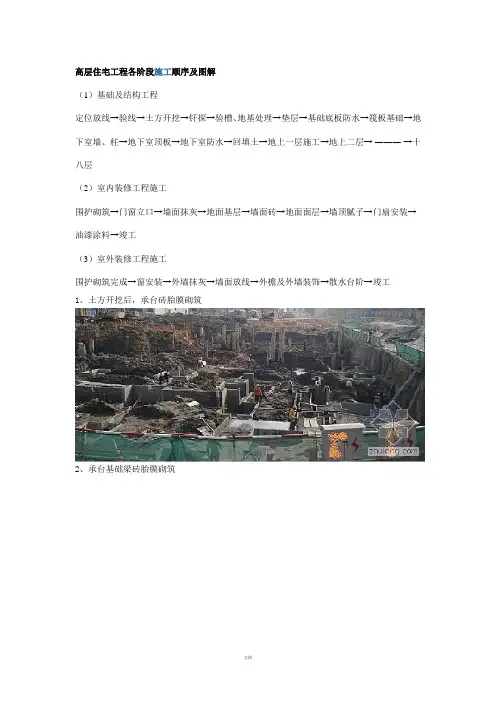

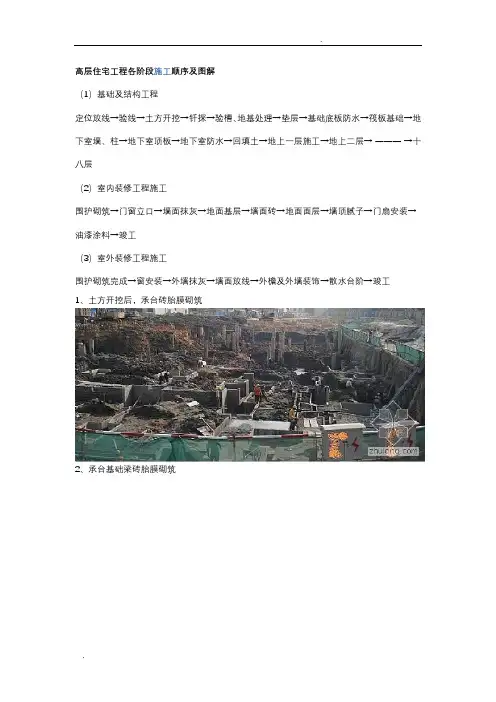

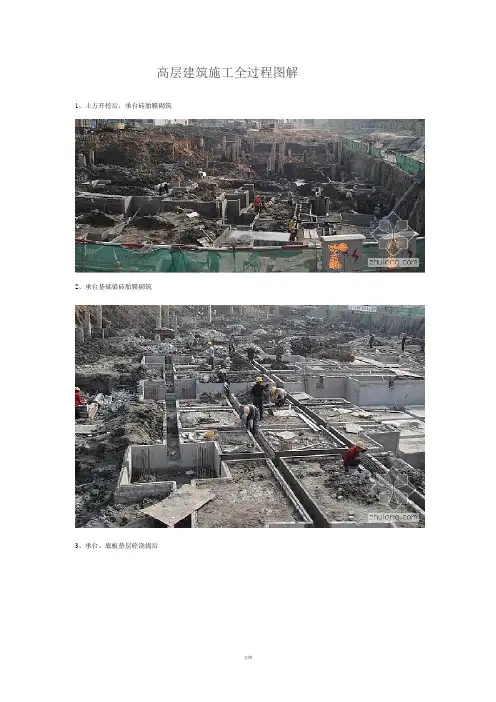

施工全过程图解1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工
5、钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中
7、外墙施工缝处模板挂模
8、外墙模板挂模。注意要用止水螺杆
9、管道预埋
10、高低跨处模板的下部我们焊上了钢筋支架
地下室高低跨处模板挂模
11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
21、地下室顶板砼浇捣中
22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块
24、外墙止水螺杆割除后水泥砂浆修补
25、外墙防水卷材施工中
26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。
27、圆柱模板安装施工中
28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆
29、地下室
30、地下室砖墙砌筑
31、椭圆型车道施工中
精品文档 一个完整高层建筑项目全流程施工过程 建筑工程项目案例为一栋高层住宅楼，总高30层，地下1层，高强预应力管桩-筏板基础，框剪结构。 一、前期施工准备阶段 1、地质勘察
地质单位受建设单位的委托，据设计提供的相关资料，对拟建场地通过各种勘察手段和方法对地质结构或地质构造：地貌、水文地质条件、土和岩石的物理力学性质等，做出分析评价出具详细的“岩土工程勘察报告”，为设计和施工提供所需的工程地质资料。 精品文档． 精品文档 、文物勘察2根据国家文物保护法相关规定：进行基本建设工程，建设单位应当事先报请政府文物行勘政部门组织从事考古发掘的单位在工程范围内有可能 埋藏文物的地方进行考古调查、探。考古调查、勘探中发现文物的，由省、自治区、直辖市人民政府文物行政部门根据文物保护的要求会同建设单位共同商定保护措施；遇有重要发现的，由省、自治区、直辖市人民政府文物行政部门及时报国务院文物行政部门处理。 、建筑边坡与深基坑工程的设计方案评审3地方有关技设计方案评审是指县级以上住房城乡建设主管部门或其委托机构依据国家、术规范和相关的强制性条文，对建筑边坡与深基坑工程设计方案进行的安全、经济、合理等方面的技术性论证。其目的是：为加强对建筑边坡与深基工程的管理，确保建设工程及其相邻建（构）筑物和地下管线、道路的安全，土方开挖图确定后，依据国家相关 :建设单位应委托评审组织机构对建筑边坡与深基坑工程的设计方案进行评审。规定 、工程测量定位4是指建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施全站仪4工现场形成（至少）个定位桩。放线工具为“”或“比较高级的经纬仪。精品文档．
基槽开挖边线放线与基坑抄平 1．基槽开挖边线放线 在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。 2．基坑抄平 为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高~的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。如图所示，槽底设计高程为，欲测设比槽底设计高程高的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为，求得测设水平桩的应读前视读数+。然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。 为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。 基础施工放线 基础施工包括垫层和基础墙的施工。 1．垫层中线的测设 在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法（见图和图），把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严2．垫层面标高的测设 垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。如果垫层需支架模板可以直接在模板上弹出标高控制线。
3．基础墙标高的控制 墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。基础皮数杆是用一根木杆制成，在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出，每五皮砖注上皮数，（基础皮数杆的层数从±向下注记）并标明±和防潮层等的标高位置。 立皮数杆时，可先在立杆处打一根木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值（10㎝）的水平线，然后将皮数杆上标高相同于木桩上的水平线对齐，并用钉把皮数杆与木桩钉在一起，作为基础墙砌筑的标高依据。 基础施工结束后，应检查基础面的标高是否符合设计要求。可用水准仪测出基础面上若干点的高程，并与设计高程相比较，允许误差为± 10mm。 （九）悬高测量（REM）* 为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线上的任一点，然后测量出目标点高度VD。悬高测量可以采用“输入棱镜高”和“不输入棱镜高”两种方法。 1、输入棱镜高 （1）按MENU——P1 ↓——F1（程序）——F1（悬高测量）——F1（输入棱镜高），如：。 （2）照准棱镜，按测量（F1），显示仪器至棱镜间的平距HD——SET（设置）。 （3）照准高处的目标点，仪器显示的VD，即目标点的高度。 2、不输入棱镜高 （1）按MENU——P1 ↓——F1（程序）——F1（悬高测量）——F2（不输入棱镜高）。
一般高层民用建筑的工序 一、施工准备 1、施工现场准备 a、杂物、遗留物清理 b、配备施工用水、电等临时设施 c、复核测量控制点 d、对施工污染问题向环保局提出申请，暂住人员向公安机关申报临时户口 e、调查施工现场隐蔽体，周边居民对开工的意见 f 、设置安全设施 2、施工生产资料准备 a、准备作业队伍和管理人员 b、准备施工材料 3、施工技术准备 a、学习图纸 b、编织施工组织设计、编织详细的可行的分步、分项工程施工方案和施工措施 c、技术交底 d、提交新技术、新工艺、新材料应用项目的可行性报告和计划 e、建立施工档案 f、编制施工图预算和施工预算
二、地基与基础工程 1、地基处理 a、开挖基坑 b、设置基坑支护 c、设置基坑排水结构 d、强夯地基 2、桩基础 a、灌注桩 (1)钻机成孔 (2)吊放钢筋骨架、灌注混凝土 (3)捶击或震动桩靴使桩沉至要求深度 b、预制桩 (1)制作预制桩 (2)起吊预制桩 (3)运输预制桩 (4)堆放预制桩 (5)沉桩 三、地下结构工程 1、承台 2、地下连续墙 3、地下室楼板 四、主体结构工程
1、脚手架分项工程 a、外脚手架 (1)、搭设外脚手架 (2)、外装饰工程完成后拆除外脚手架 b、随用随搭脚手架，用完即可拆除 2、模板工程 a、模板拼接、组合 b、搭设支撑体系 c、安装模板 d、拆除模板 e、拆除支撑体系 3、钢筋分项工程 a、配置钢筋 b、连接钢筋 c、安装钢筋 4、混凝土分项工程 a、现浇混凝土 (1)（机械准备）浇灌混凝土 (2)混凝土捣实 (3)养护 b、预制混凝土构件 (1)预制构件的运输
建筑工程施工放线步骤 建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。 1建筑物定位 房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“GPS”或“全站仪”。 2土方开挖阶段 土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。 3基础施工放线 建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。 基础施工采用外控法，即打好控制桩，用经纬仪投测轴线。 4主体施工放线 基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
《基础划线及垫铁配置》备课笔记 第一单元基础划线 设备的基础一般都是钢筋混凝土结构，它承受着设备的动、静载荷，使其稳固地装置在规定的部位上。基础尺寸和强度是根据实际设备的安装、运行需要而设计和确定的。 一个良好的基础除应具备足够的强度，正确的尺寸，并能牢固地固定设备的根基之外，尚需对转动设备在运行中产生的振动有一定的削弱作用。 基础是设备的依托，基础的质量优劣和尺寸正确与否，对设备的安装质量和日后的安全经济运行都有直接的影响。因此，在安装前，安装人员要会同土建人员对基础进行全面地检查验收，确认合格后才能进行划线工作。 课题一基础的检查 设备正式安装前，对土建提交的基础应进行验收，确认浇制质量与主要尺寸合格后，才能使用。验收前应拆除基础的模板，并清理干净。施工班组应积极配合有关部门，做好交付安装的验收检查并记录，若有缺陷时，应提出报告。检查的主要内容和要求如下： 一、基础的验收 当基础混凝土强度达到70％以上，基础及预留孔等处的所有模板均已拆除后，即可会同土建施工人员进行检查验收。首先由土建人员提供移交资料，然后进行外观和尺寸的全面检查，最后办理移交签证手续。 基础验收时应提供的移交手续有： ①施工图(包括设计变更图)； ②设计变更及材料代用证件； ③混凝土工程施工日记； ④混凝土试块的试验数据； ⑤钢筋及焊接接头的试验数据； ⑥隐蔽工程验收记录； ⑦结构外形尺寸、标高、位置的检查记录； ⑧沉降观察记录和测点布置图。 二、基础的浇制质量 检查基础外表面，不应有裂缝、蜂窝、孔洞、露筋及剥落等现象。如有应视其严重程度、缺陷所在部位重要与否，作出妥善处理，严重者应报废，重新浇制。 三、基础尺寸的检查 对基础尺寸的检查，应以土建部门提供的主厂房的纵横中心和标高为准。用拉钢丝的方法定出基础主纵横中心线，核对基础相对于主厂房和临近设备的位置；核对基础的外形尺寸；核对其他中心线、预留孔(道)、预埋件等与主纵横中心线的相对位置；核对预留孔、预埋件自身的尺寸；核对所有的标高。 四、地脚螺栓的检查
施工放线专项方案 一、工程概况 本工程为XX工程一标段，总建筑面积24225㎡，建筑层数：C5地下一层，地上三层；C6地上三层。高度为±0.00以上19m.结构形式为钢框架结构，抗震设防烈度8度，建筑功能等级二级，该建筑功能为丁类，建筑耐火等级：地下一级，地上二级。钢结构主材使用年限50年；钢结构其余构件为25年。 二、测量仪器的配备使用情况 本工程的定位测量，根据甲方提供平面图，用经纬仪、水准仪、钢尺测得各轴线控制桩及标高尺寸，楼层内轴线测量采用经纬仪投点，钢尺量距，标高测量采用水准仪配合铝合金塔尺测得，所有的测量设备必须经计量部门检测后方可投入工程使用，并按规定进行定期检测。 三、测量组人员安排情况 组长：陈军辉（施工测量总负责人）组员：范冬冬、王瑜、 四、轴线及各控制线的测量方法 （一）现场施工控制网的布设a、基础定位采用在建筑物四周，置四个外控定位点，定位点采用60×80方木桩和C20混凝土浇筑的600*300*300的桩深埋于土中，在埋桩部位的土体必须坚实离开边坡距离不得小于1.5米防止边坡土体滑坡，在施工时不得扰动桩位附近的土体，木桩在埋设时木桩的四周应用3：7灰土填实，并应做好桩位四周的排水工作。 b、内控点的布置：楼内控点根据本工程的特点最少不得少于3点，内控点采用14螺纹钢制作预埋，在基础完成后根据外控点的尺寸投测于预埋钢筋上，用合金针划出十字线并在十字交叉点处用冲锥冲出小凹圆点。 （二）建筑物定位及基础施工测量 1、建筑物定位
（1）、用经纬仪把甲方指定的坐标引坑下，再用钢卷尺丈量尺寸。进行复核无误后，再放出该楼的轴线。 （2）建筑物的定位桩确定后，测量员经自检合格，画出定位单，报公司技术发展部验线。验线合格后填好测量定位报验单、方可进行下道工序。 （3）根据四个定位桩引测控制桩点并确定四条控制主轴线以形成控制网，桩点要按要求进行留置并保护好。 2、基础施工测量 （1）±0.000以下平面采用外控法进行控制，即将建筑物主轴线控制点引测至基坑外，然后用经纬仪投测至基坑内，各主轴线在基坑两侧均做成半永久性桩点。投测至基坑内的轴线，完成后以量距的方法进行校核交点距离。 （2）±0.000以下的高程控制：先将标高引测至基坑边，然后用钢尺向下垂直拉到坑底，用水准仪进行校核，误差不得大于 2mm，控制点不得少于３个。 （三）±0.000以上施工测量放线 1、首层±0.000米处平面、标高控制和校核 （1）在地下结构施工至±0.000米时，根据平面控制网校核建筑物楼角四角坐标，校核方法可采用坐标计算法进行，并以方位角及已知边长进行校核。同时依据施工图各轴线的间距，校核所布置轴线间距，其误差小于３毫米。 （2）采用钢尺量距时，温度超过标准温度５度时，进行三差改正，量边误差小于３毫米。 （3）测角采用经纬仪一测回，采用正倒镜取中数即可，测角误差小于12秒。 （4）量边、测角时应考虑外墙与轴线尺寸，以免造成较大的粗差。 2、±0.000以上主轴线控制 用经纬仪把垫层上主轴线投测到各施工楼层外墙面。 3、±0.000以上标高控制
高层建筑施工作业1 第1、2章 一、填空题 1、集水坑排水的特点是设置集水坑和排水沟，根据工程的不同特点具体有以下几种方法：（明沟与集水井排水）、（分层明沟排水）、（深层明沟排水）、（暗沟排水）和（利用工程设施排水）。 2、作为保证基坑开挖稳定的支护体系包括（挡墙）和（支撑）两部分。 3、钢板桩一般分为（槽钢）和（热轧锁口）两种。 4、当基坑深度较大，悬臂的挡墙在强度和变形方面不能满足要求时，即需增设支撑系统，支撑系统分为（基坑内支撑）和（基坑外支撑）两类。 5、根据墙体材料的特点，可以把地下连续墙分为以下三类，即（现浇墙）、（预制墙）和（预应力墙）。 6、钢筋混凝土地下连续墙施工方法通常都要经（挖槽）、（固壁）、（浇筑）和（联接）等工序才能建成。 7、钢筋混凝土地下连续墙施工与槽壁稳定有关的因素可以归纳为（泥浆）、（地质条件）和（施工）三个方面。 8、钢筋混凝土地下连续墙施工中清底的方法一般有（沉淀法）和（置换法）两种。 9、地下连续墙段间的接头一般分为（柔性接头）、（刚性接头）和（止水接头）。 10、逆做法施工又分为（全逆作）和（半逆作）两种方法。 二、选择题 1、某基坑土层由多层土组成，且中部夹有砂类土，其集水坑排水方式宜选用（B）。 A明沟与集水坑排水B分层明沟排水C深层明沟排水D暗沟排水 2、某基坑要求降低地下水位深度不小于10m，土层渗透系数K=24m/d，其井点排水方式家选用（B） A单层轻型井点B多层轻型井点C喷射井点D管井井点 3、机械开挖大型土方，基坑深度4m，开挖机械宜选用（B） A正铲挖土机B反铲挖土机C抓铲挖土机D挖空心思土机 4、下列对土方边坡稳定没有影响的是（C）。 A开挖深度B土质C开挖宽度D开挖方法 5、钢板桩一般分为（D）两类。 A槽型钢板和U型钢板桩B槽型钢板和T型钢板桩 C槽型钢板桩和T型钢板桩D槽型钢板桩和热轧锁扣钢板桩 6、由于钻孔灌注桩挡水效果差，帮有时将它与（B）组合使用，前者抗弯，后者挡水。 A钢板桩挡墙B深层搅拌水泥土桩C地下连续墙D环梁支护 7、由于（B）的挡水交果差，帮有时将它与深层搅拌水泥土桩组合使用，前者抗弯，后者挡水。 A钢板桩挡墙B钻孔灌注桩挡墙C地下连续墙D环梁支护 8、钢板桩的打设家采用（C）。 A轻锤重击B轻锤高击C重锤轻击D重锤低击 9、钢板桩施工中，由于钢板桩之间的连接采用铰接锁口，容易产生（A）现象。 A扭转B共连C水平伸长D倾斜 10、支撑的监测项目主要有（D） A侧压力、弯曲应力B轴力、变形C弯曲应力D弯曲应力、轴力 11、（D）刚度大，易于设置埋件，适合逆作法施工。
土建房屋工程施工放线方法 该帖被浏览了136次| 回复了7次土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。 大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。 一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。 二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。 基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。 注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。 三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。 我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。 施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。 说白了就是把图纸上的形状按1:1的比例投放到地面上 但要学会看图纸，学会必要的仪器操作。 线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。 施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打
工程定位放线方法 (1)进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。 (2) (2) 现场建立控制座标网和水准点。现场平面控制网的测设方法在下面。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。 (3) (3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。 (4)一.根据本工程的平面形状，决定采用矩形网控制。 (5)按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。 (6)二.根据本工程的平面形状，适宜于采用多边形现场控制网。 (7)以与工程主轴线相对应的互成120°方向的三根线作为控制网的 轴线，控制轴线的间距为30m，形成现场控制网。工程定位即以该轴线为准。 (8)三.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。工程的其它轴线依据主轴线位置确定。
(9)五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。作为底板施工阶段垫层浇筑、支底板模板的依据。 六.地下室施工阶段标高测量方法 为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。为±0.00以上的标高传递打好基础。 采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。 七.外控法施工要点 施测时将经纬仪安置在建筑附近进行竖向投测。 (1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。 (2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。应尽量以首层轴线位置为准，直接向施工层投测，避免逐层上投造成误差积累。
完整高层建筑全流程施工过程，看完一目了然 建筑工程项目案例为一栋高层住宅楼，总高30层，地下1层，高强预应力管桩-筏板基础，框剪结构。 一、前期施工准备阶段 1、地质勘察 地质单位受建设单位的委托，据设计提供的相关资料，对拟建场地通过各种勘察手段和方法对地质结构或地质构造：地貌、水文地质条件、土和岩石的物理力学性质等，做出分析评价出具详细的“岩土工程勘察报告”，为设计和施工提供所需的工程地质资料。 2、文物勘察 根据国家文物保护法相关规定：进行基本建设工程，建设单位应当事先报请政府文物行政部门组织从事考古发掘的单位在工程范围内有可能埋藏文物的地方进行考古调查、勘探。考古调查、勘探中发现文物的，由省、自治区、直辖市人民政府文物行政部门根据文物保护的要求会同建设单位共同商定保护措施；遇有重要发现的，由省、自治区、直辖市人民政府文物行政部门及时报国务院文物行政部门处理。 3、建筑边坡与深基坑工程的设计方案评审 设计方案评审是指县级以上住房城乡建设主管部门或其委托机构依据国家、地方有关技术规范和相关的强制性条文，
对建筑边坡与深基坑工程设计方案进行的安全、经济、合理等方面的技术性论证。其目的是：为加强对建筑边坡与深基工程的管理，确保建设工程及其相邻建（构）筑物和地下管线、道路的安全，土方开挖图确定后，依据国家相关规定: 建设单位应委托评审组织机构对建筑边坡与深基坑工程的 设计方案进行评审。 4、工程测量定位 是指建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪。 5、施工现场市政临水临电报批 建筑单位在取得建设行政主管部门批准的建筑工程许可证之后，持证明分别到电力公司、自来水公司办理临水临电审批手续。 6、三通一平 三通一平是指基本建设项目开工的前提条件，具体指：水通、电通、路通和场地平整。随着现场办公信息化，增加通讯、通网（五通）或通讯、通网、通邮、通气（七通）） 7、工地围栏及大门建设 1）施工现场实行封闭式施工。主要路段围墙不低于2.5米，
一、编制依据： 1、五女冢建福家园安置小区施工图纸 2、《建筑变行测量规程》 3、《高层建筑施工手册》 4、《建筑施工手册》 5、《建筑工程施工及验收规范》 二、工程概况 三、施工测量放线准备工作施工测量工作是施工中先导性工序，是使工程施工符合工程设计要求的重要手段之一，在高层建筑施工中尤显重要。 1、了解工程总体布局、定位与标高情况通过对总平面图和设计说明的学习以及设计交底，了解工程总体布局、工程特点和设计意图。首先应了解工程所在地区的红线桩位置及坐标、周围环境及原有建筑物有关系、现场地形及拆迁情况（尤其是地下建筑物和地下管线等）；其次应了解建筑物的总体布局、朝向、定位依据、定位条件及建筑物主要轴线的间距及夹角；再次应了解水准点位置及标高、建筑物首层室内地坪±的绝对标高（尤其是有几种不同标高的±时）、整个场地的竖向布置（标高、坡度等）、绿化及道路、地上地下管线的安排等。其中应特别注意以下几个问题： ㈠工程总体布局和拆迁情况先从设计总平面图上了解现场的原地貌、地物情况；新建建筑物的总体布局、道路及管线的安排。查核场地内需要保留的原有建（构）筑物与新建建筑物的位置是否准确；需要拆迁和需要保留的地下管线的种类、数目是否齐全，位置是否准确。为了准确地核实上述情况，还应从建设单位或城市规划部门取得施工现场的现状大比例尺地形图，并根据设计的条件将新建建筑物绘制到地形图上，以便能更详细、准确地了解现场的地上和地下情况。无论是从总图上还是从地形图上了解到的资料，都需要到现场进行实体考察核对或补测，尤其是对名贵树木的树冠和根系范围以及各种地下管线和检查井的情况要进行核对，这样便于施工时采取必要的措施，防止发生事故，以保证设计定位符合实地情况和测量定位的顺利进行。 ㈡建筑物的平面定位情况①定位依据一般有两种：一种是根据附近原有建筑物或构筑物定位；另一种是根据城市规划部门测定的道路中心线、规划红线或场地平面控制网（建筑方格网）定位。如以原
施工前的准备：经纬仪、水准仪、墨斗、50米钢尺、5米卷尺。 1.1基槽开挖：槽边线的确定 所用的工具：50m卷尺、5m塔尺、白灰、铁锹、经纬仪。 测量员：根据图纸上的尺寸把槽的上口线和下口线放出来。 下口线外扩的距离：模板厚度/挡土墙厚度+80cm工作面 上口线外扩的距离：坡度系数*深度 地下轴线投测 4.3.1基础垫层放线：人工清槽后，用经纬仪向基槽内投测轴线控制线，投测到基坑内的轴线必须做一次整体闭合，分段施工投测纵横各两道轴线做闭合，作为地下结构施工依据，根据投测下来的轴线控制线和基础平面图放出垫层边线，并钉桩挂线。 4.3.2基础砖模墙放线：垫层砼浇筑后，上人不留痕迹时，用经纬仪向垫层上投测轴线控制线，并用经纬仪在垫层上做闭合校测，精度合格后，根据基础图放出外墙砖模砌墙位置线，放线时考虑外墙防水找平层、防水层、防水保护层，共计3cm 预留量，即外墙外边线向外量3cm为砌砖模的内边线。 基础模板放线：
4.3.3基础底板放线：防水保护层做完后，在上人不留痕迹时，用经纬仪向保护层上投测轴线控制线，并做闭合校测，精度合格后，根据控制线和基础图，用钢尺测出细部轴线，并用墨斗弹出墙边线、轴线、门窗洞口线、柱身节点线、楼梯生根线等基础施工所需各种线。用钢尺量距时，前后尺手动作配合要齐，拉力采用标准拉力50N，对点、读数、划点及时准确。弹线时墨量适中粗细适中，墨线宽度应小于1mm，弹线长度不超过4m弹线误差不超过2mm。对复杂的地方用红漆标识，如柱身节点、轴线标号等，便于施工人员一目了然，放完后，经自检互检合格后，提请监理单位验线，并办理交接检手续进行下道工序施工。 4.3.4基础墙体钢筋生根定位放线：当基础底板上网钢筋绑扎完毕后，用1kg的线坠将墙体位置准确的垂吊在钢筋表面上，用红漆标注，以保证墙体、暗柱钢筋生根正确。 4.3.5地下室楼层放线：基础底板浇筑完后，在上人不留痕迹时，用经纬仪向底板上投测轴线控制线，闭合校测精度合格后，用经纬仪、钢尺、盒尺根据基础平面图放出墙体边线、墙边50cm控制线、门窗洞口线等，放完后经自检互检合格后，由验线员验线，验线合格后方可开始下道工序。 4.3.6地下室楼层墙体筋控制：在顶板模支模后进行二次模板放线与二次结构放线，用经纬仪在模板上投测轴线控制线，根据轴线控制线测出每一道墙的50cm控制线，并用墨线弹出红漆标识。钢筋工根据墙50cm控制线调整立墙筋，保证墙体钢筋出顶板后位置正确。水电工种根据二次结构线把水电预留洞及灯位准确定位。精品文档word文档可以编辑！谢谢下载！
土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。 一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。 基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。 注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。 三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。 我有20多年的施工经验，由于时间关系说的不是很细（放线有很多技巧），希望对你有所帮助。 施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。 说白了就是把图纸上的形状按1:1的比例投放到地面上 但要学会看图纸，学会必要的仪器操作。 线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。 施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。 后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定轴线的具体位置。
高层建筑施工过程中沉降观测工作浅 谈
随着社会的不断进步, 物质文明的极大提高及建筑设计施工技术水平的 日臻成熟完善, 同时, 也因土地资源日渐减少与人口增长之间日益突出的矛盾, 高层及超高层建(构)筑物越来越多。为了保证建构筑物的正常使用寿命和建( 构) 筑物的安全性, 并为以后的勘察设计施工提供可靠的资料及相应的沉降参数, 建( 构) 筑物沉降观测的必要性和重要性愈加明显。现行规范也规定, 高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。特别在高层建筑物施工过程中应用沉 降观测加强过程监控, 指导合理的施工工序, 预防在施工过程中出现不均匀沉降, 及时反馈信息为勘察设计施工部门提供详尽的一手资料, 避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝, 造成巨大的经 济损失。根据本人在高层建筑施工过程中沉降观测的应用, 在此对高层建筑 施工过程中沉降观测工作浅谈管窥之见。 一、沉降观测的基本要求 1、仪器设备、人员素质的要求 根据沉降观测精度要求高的特点, 为能精确地反映出建构筑物在不断加荷 作下的沉降情况, 一般规定测量的误差应小于变形值的１／１０——1／20, 为此要求沉降观测应使用精密水准仪(S1或S05级), 水准尺也应使用受环境 及温差变化影肉小的高精度铟合金水准尺。在不具备铟合金水准尺的情况下, 使用一般塔尺尽量使用第一段标尺。 人员素质的要求, 必须接受专业学习及技能培训, 熟练掌握仪器的操作规程, 熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测 程序, 对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行
高层建筑工程施工现场测量放线法 工程测量是工程施工中控制工程质量，做到精确施工的一大重点。 随着测量手段的不断更新，如何使测量工作又快又准，是我们不断 研究的一个课题。高层建筑施工经验汇总。 1.工法特点 (1)操作简便，数据准确，可操作性强。 (2)在施工中分三个阶段（控制网测设、±0.000以下、±0.000以上）对测量进行控制。 2.适用范围 本工法适用于多层及高层工业与民用建筑工程的测量放线。 3.施工工艺
3.1 施工测量的基本准则与要求 (1)测量工作必须符合设计要求及施工规范DBJ 01-21-95的各项规定。 (2)遵守先整体后局部的工作程序，即先测设精度较高的场地整体控制网，再以控制网为依据进行建筑物各局部的定位、放线。 (3)严格执行审核原始数据的正确性，坚持测量工作步步有校核，坚持自检、互检制度,合格后交主管人员验收。 (4)测量记录要求数字正确、内容完整、字体工整，记录中数字的位数反映观测精度，如水准读数应读至毫米。 (5)测量人员必须持证上岗。 3.2 测量仪器与量具
(1)测量所使用的仪器与器具必须经检定，并合格。仪器与器具按《中华人民共和国计量法实施细则》要求进行检定，要求对仪器及器具及时检定、封存、报废。 (2)计量员负责仪器及器具的检定、检效和维护，保证仪器的可操作性及准确性。 (3)一般工程测量主要使用的测量仪器及器具主要有：经纬仪、水准仪、钢卷尺、水准标尺。根据工程测量精度的要求，有些还使用激光经纬仪及光电测距仪。上述仪器必须进行周期检测。 3.3 测量准备 (1)施工测量准备工作包括：设计图纸的审核、测量定位依据点的交接与校测、测量器具的检定与检校、测量方案的编制与数据准备、施工场地测量等内容。 (2)施工测量前，根据工程任务的要求，收集分析规划、勘察、设计、及施工等有关资料： 专业测绘设计研究院提供的测绘成果：工程水准测量成果、高程测量成果、规划放线测量成果。勘察设计研究院提供的岩土勘察报告
高层建筑施工放线 楼梯间的墙是剪力墙，放楼梯线怎么放？ 多层线我会放，高层是我第一次接触，我问的是楼梯间的线怎么放，因为楼梯间的墙是剪力墙，是预留钢筋？？ 首先定位：工程所在都有测绘局给留下的坐标点。用经纬仪打出直线即可。给你两个点你该知道怎么打直线吧？不会的话先把经纬仪玩熟了再说。楼层放线：就是根据基础上留下的轴线位置，用线坠吊上去，然后校正出当前楼层的轴线位置，再根据图纸把细部划分出来就好。做为施工员，放线是最简单的活了。只要细心就好。推荐本书你可以看下，其中包括很多不规则建筑的放线方法。书名字叫《施工测量手册》。刚开始干施工，先跟着师傅混着。学起来很快。千万别粗心放错了。 答案补充 1、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方便。用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。在对准下方吊锤时，对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值，并通知楼上人员及时调钢丝线中的位置，当从两侧方向锤尖与十字中都重合时，可通知上层定点。至于钢丝线的弹力问题确实是存在的，关键是在于楼层上的放钢丝线的绞线轮要经过特制，可以进行微小高度调整，并能可靠的锁定，这样放线时就比较方便了。 2、高层因层高高及有外脚手架，故线锤法及外控法均不适宜，可采用内窥法.即在每个楼层的同一位置留两个预留孔，
通过这两个孔将下面楼层的轴线引上来，如留3个孔的话，经纬仪都可不用，仅线锤和钢尺就可完成放线。 答案补充 3、+-0.000以下采用外空法，即打好控制桩，用经纬仪投测轴 线.+-0.000以上采用内控法，即用经纬仪将控制轴线投测到首层平面上，首层平面在可通视的位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用铅垂仪以此点向上可引测轴线n 层. 高层放线普遍用的就是内控法．具体讲在建筑轴线附近平行与轴线找一合适的距离我一班找1米左右这个位置予埋钢板，在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用铅垂仪或激光经纬仪以此点向上可引测轴线n层. 比如你现在从一层向二层引，你对准一层的 点用激光经纬仪向上打，在二层用玻璃接住从下面传来的点就是了．然后从二层这个点往回量1米那就是建筑物轴线的位置了． 首先拿到图纸后，要熟看图纸。 1.把规划局给的坐标点用线引到现场（可用经纬仪控制） 2. 排尺拉线把图纸上的轴线放出来（因为轴线都是在墙柱里面，所 以我们必须把图纸上的轴线统一偏一个整数最好是1m） 3. 再根据偏1m的轴线把剪力墙和柱分出来弹上墨线 4.如果是高层建筑，就要考虑到上层的放线，这时候我们一般采用外控或内控，我主张内控。 现在具体说说内控
1、施工放线，在没有激光垂直仪的情况下怎么样才是最精确。现主体已做到四层 本工程有50米高，监理要求垂直度高，用线锤他说不精确，但是我工地又没有激光垂直仪，你说我该怎么办? 经纬仪不能看到那么高，最多只能看到6层，请问以后该怎么放 最佳答案 1、层层留孔，对准底层基准点。至少要有三个基准点，才能得到两条交叉基线。 2、通过第一小孔，吊下线坠，稳定好。 3、在另一个孔（第二孔），光学经纬仪（吊线坠的小钩）吊线坠，对准底层基准点。向另一个线坠瞄准，得到一条基线。 4、在第三孔吊下线坠，稳定好，用经纬仪瞄准第三基准，得到交叉基线。 5、有这两条相交基线推算其他轴线。 6、用线坠对点是最基本最精确的方法。比激光准直仪精确，只是太费时间。高度超过两层楼，上下通话必须要依靠对讲机。 2、最近在网上看到一些用激光准直仪找轴系中心的资料，不知道兄弟单位应用的多不多？弟兄们都说说自己的看法，和拉钢丝找中心、用转子找中心精度上有什么差别？ 激光准直仪是集机械、激光、计算机技术一体的先进测量仪器。用于测量大型机械（特别是长距离的）中的孔、轴系的同轴度。及平面的直线度、平面度、平行度。而传统的"拉钢丝"方法，找同轴度弊病很多，诸如费工费时，钢丝的垂弧都将影响测量精度，使整个系统精度降低，而现代激光准直仪，克服了传统的"拉钢丝"方法的不足，是换代的产品，具有快捷、准确、方便之优点。 原理： 以一束平行的激光束为基准，射入光敏传感器通过计算机技术即可用数字和图形显示出测量结果。 激光铅垂仪的使用方法？ 激光铅垂仪是一种专用的铅直定位仪器。适用于高层建筑物、烟囱及高塔架的铅直定位测量。激光铅垂仪的基本构造主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接收屏等部分组成。 激光器通过两组固定螺钉固定在套筒内。激光铅垂仪的竖轴是空心筒轴，两端有螺扣，上、下两端分别与发射望远镜和氦氖激光器套筒相连接，二者位置可对调，构成向上或向下发射激光束的铅垂仪。仪器上设置有两个互成90?的管水准器，仪器配有专用激光电源。
建筑物基础施工放线的各种方法与放样 文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
建筑物基础施工放线基槽开挖边线放线与基坑抄平 1．基槽开挖边线放线 在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。 2．基坑抄平 为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高~的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。如图所示，槽底设计高程为，欲测设比槽底设计高程高的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为，求得测设水平桩的应读前视读数+。然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。 为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。 基础施工放线 基础施工包括垫层和基础墙的施工。 1．垫层中线的测设
在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法（见图和图），把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。由于整个墙身砌筑均以此线为准，所以要进行严格校核。 2．垫层面标高的测设 垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。如果垫层需支架模板可以直接在模板上弹出标高控制线。 3．基础墙标高的控制 墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。基础皮数杆是用一根木杆制成，在杆上事先按照设计尺寸将每皮砖和灰缝的厚度一一画出，每五皮砖注上皮数，（基础皮数杆的层数从±向下注记）并标明±和防潮层等的标高位置。 立皮数杆时，可先在立杆处打一根木桩，用水准仪在木桩侧面定出一条高于垫层标高某一数值（10㎝）的水平线，然后将皮数杆上标高相同于木桩上的水平线对齐，并用钉把皮数杆与木桩钉在一起，作为基础墙砌筑的标高依据。 基础施工结束后，应检查基础面的标高是否符合设计要求。可用水准仪测出基础面上若干点的高程，并与设计高程相比较，允许误差为±10mm。 （九）悬高测量（ REM ） * 为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线上的任一点，然后测量出目标点高度 VD 。悬高测量可以采用“输入棱镜高”和“不输入棱镜高”两种方法。
