一、产品[隔膜阀]的详细资料：
产品名称：英标气动常闭式隔膜阀
产品特点：W型JFS型EG6K41W、J、F-6、10、16型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：GB4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常开式气动衬胶,常开式衬氟塑料隔膜阀
二、性能规范：
三、英标气动隔膜阀外形连接尺寸及重量：
注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启
订货须知：
一、①英标气动隔膜阀产品名称与型号②英标气动隔膜阀口径③英标气动隔膜阀是否带附件二、若已经由设计单位选定公司的英标气动隔膜阀型号，请按英标气动隔膜阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
相关产品：
隔膜阀
直通式隔膜阀
卫生级隔膜阀
内螺纹隔膜阀
气动衬里隔膜阀
电动衬氟隔膜阀
不锈钢衬胶隔膜阀
G49J三通隔膜阀
GM高真空隔膜阀
药用卫生级隔膜阀
EG41W无衬里隔膜阀
EG6K41J常开气动隔膜阀
EG641J衬胶气动隔膜阀
无带手操往复型气动隔膜阀
EG41型英标隔膜阀
英标气动常闭隔膜阀
英标气动常开型隔膜阀
衬胶直流式隔膜阀
卫生级不锈钢隔膜阀
G6B41J-10型常闭式气动隔膜阀
G6B41J-10型常开气动隔膜阀

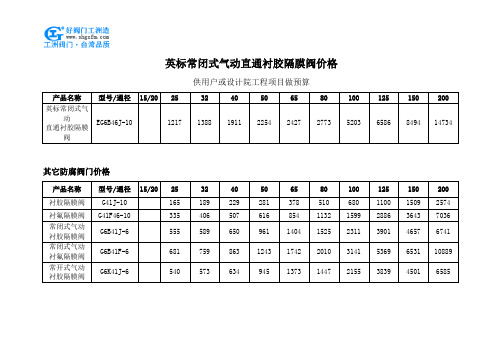

隔膜阀系列价格
供用户或设计院工程项目做预算
一、阀门的选型步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据
1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。管道的最终控制是阀门。阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
三、阀门选型原则
1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀门。向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。在允许有较高流阻的场合，可选用闭合式阀门。
2.控制流量用的阀门通常选型易于调节流量的阀门作为控制流量用。向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
3.换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
4.带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
关于气动隔膜阀漏原理 2)气动隔膜阀和电动隔膜阀的工作原理是什么 隔膜阀(diaphragmvalve)是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。 隔膜阀的特点如下： 最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。# N+ g& \! A" } 1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。-v7A;[&N!i2N+Z M3X! \ 2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。 3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。 4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用气动隔膜阀.6 @1 j' B3 [1n( p6 y# ] : p/ p0 u" j; r! s' s% v. _ 1气动和电动指的是阀门的驱动方式。 这个是气动执行机构原理，简单的说就是压缩气体使活塞运动来驱动阀杆。4 电动的简单的这么说就是用马达代替手动操作。 隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。主要性能3 D. `. W3 j7 {% @1 f l" F
漏率：≤1.3×10-5Pa。L／S；/ w' ]9 c! K/ L1 G& x 材料：304、316L； 工作介质：气，水，油；/ j$ C/ f% h' H: \/ v5 M/ J" K工作温度：氟橡胶-30℃～＋150℃； 原理和特点 原理：以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；}! A. L) I0 g: k& m+ O" D; K 电动隔膜阀：1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。 2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。* o3 }; z$ B* ?8 [/ X! U% g) f/ p 3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应 2将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。 4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。/ C' G1 f/ s, I8 v( M 3
隔膜阀的结构形式与一般阀门很不相同，它是依靠柔软的橡胶模或塑料膜来控制流体运动的。其工作原理见下图。常用的隔膜阀材质分为铸铁隔膜阀，铸钢隔膜阀，不锈钢隔膜阀，塑料隔膜阀。 简介 隔膜阀 隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。 隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形，也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。
相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。 ②橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。 ③手轮或传动机构，不允许作起吊用，并严禁碰撞。 ④手动操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。 ⑤隔膜阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。 故障与消除
气动隔膜泵型号参数及使用 第四代气动隔膜泵，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。 气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 一、气动隔膜泵优点 1、不需灌引水.吸程高达5m.扬程达70m.出口压力6bar。 2、流动宽敞，通过性能好.允许通过最大颗粒直径达10mm。抽送泥浆、杂质日寸，对泵磨损甚微; 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)： 4、该泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全; 5、不必用电.在易燃、易爆场所使用安全可靠; 6、可以浸没在介质中工作： 7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行; 8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使
性能逐步下降： 9、可输送较粘的液体(粘度在1万厘泊以下)： 10、本泵无须用油润滑，即使空转.对泵也无任何影响，这是该泵最大特点。 二、优势 采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，尤以适合易燃易爆场。 三、能力 产品操作，安全可靠，耐腐蚀性，经久耐用，具自吸性，空转无损，多种材料，用途广泛，装置简单，免却维修。 四、应用市场 1、食品加工/生物卫生/制药 2、汽车/电镀和抛光
以前在建筑工地，由于工矿排放的废水杂质多且成分复杂，容易造成管路堵塞，导致电泵负荷过高，出现电机发热易损的问题。面对这一问题，现今人们研发并采用了气动隔膜泵作为新一代的输送装置。它可通过颗粒且流量可调，并且管道堵塞时会自动停止至通畅。那这种设备具体是什么样的呢？下面我们就从以下两个方面出发，来进一步了解一下。 一、结构 气动隔膜泵主要由气马达、液流体盖、隔膜组件、球阀组件、进出液管、消音器等部件构成。 1、气马达：主要由马达体、主阀、换向阀三部分组成。改部分是将压缩空气的能量转化为往复运动的动能的装置，为隔膜泵最基本也是最主要的一个组成部分。 2、流体盖：与马达体（或气盖）相组合形成腔体。 3、隔膜组件：有隔膜连杆、隔膜垫片、隔膜螺栓及相应的O型密封圈、隔膜组成。隔膜将腔体隔开为气腔与流腔，隔膜组件在气马达的作用下往复运动，使气腔与流体腔之间形成压力差。
4、球阀组件：由球和球座等及相应的O型密封圈组成，起单向阀作用。 5、进出液管：仅起流体在泵体内进与出的管道作用。 6、消音器：起降低泵工作时所产生的噪音作用。 二、工作原理 当压缩空气通过配气阀进入左隔膜介质室内时，隔膜片受压向外推出，而形成压缩冲程，在压送部内的介质即受力离开左面外隔离膜室经过球芯阀座和汇流管。而后由泵的出口端流出，出口位置可以是在顶部、底部、或侧面（可根据客户要求开孔或换管进出口方向）。设置在每个外隔膜室的顶部、底部或共用一条进管和出管。左右连个隔排立柱隔膜室靠吸口和出口接头连接起来，泵是采用自吸的来达到抽吸介质。 当左隔膜室隔膜片受压向推出时，隔膜链接轴在中间体内部拖动右隔膜向内缩回，充满流体，在这一循环动作完成后，配气阀将自动变换位置，使空气切换至另一隔膜室，反向重复上述循环动作，即两边隔膜室将因此呈现交替性的压缩冲程和抽送介质动作。 德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。更多详情请拨打联系电话或登录德帕姆(杭州)泵业科技有限公司官网咨询。
气动隔膜泵是一种气动式正向位移自吸泵，右边之泵动解说图显 示泵在未自吸前初次泵动之流动模式。图1：空气经由气阀压缩 进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可 免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。在 压缩空气将膜片A推离中心体时，另一端之膜片B同时被连结之 中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵 体外。如此使B室形成真空状态，因而能靠外面大气压力之作用 将流体由入口支管将阀球推离阀座使流体能自由地进入B室直 至填满。图2：当受空气挤压之膜片A达到其位移极限时，空气 阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中 心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产 生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流 体能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动 作使A室形成真空状态，因而能靠大气压力作用将流体由入口支 管将阀球推离阀座而进入A室直至填满。图3：当膜片之运动完 成时，空气阀再次引导空气至膜片A之背面，同时膜片B做空气 排放动作。在泵回复到原启动状态时，泵内的两个膜片各自完 成了一个空气排放或流体排放的过程。这构成了一个循环泵送过 程。依使用状况，泵通过数次完全的循环泵送动作而使泵达到自 吸状态。 QBY系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS 相近。 目前已形成系列化生产，共有八种规格直径：φ10mm（3/8''）、φ15mm（1/2''）、φ25mm（1''）、φ40mm（11/2''）、φ50mm（2''）、φ65mm（21/2''）、φ80mm（3''）、φ100mm（4''）。四种材质：塑料、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。 该泵自旺泉公司投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。 【主要用途】 ●泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。 ●泵吸油漆、树胶、颜料。 ●粘合剂和胶水、全部种类可用泵吸取。 ●各种瓦、瓷、砖器及陶器釉浆。 ●油井钻好后，用泵吸沉积物及灌浆。 ●泵吸各种乳化剂和填料。
气动保位阀得工作原理？ 当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道,使阀门位置保持断气前得位置。以保证工艺过程得正常进行,直到系统中事故消除重新供气后气动保位阀才打开通道,恢复正常时得控制。气动保位阀动作压力就是可调节得,通常调节在0、１ＭPa左右。 1、气动调节阀动作分气开型与气关型?气动调节阀动作分气开型与气关型两种。气开型(Air tｏ Opｅn) 就是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来，当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。故有时气开型阀门又称故障关闭型(Fａｉｌ to Clｏsｅ FC）。气关型（Air tｏ Cｌoｓe)动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(Faiｌ to Open F Ｏ）。气动调节阀得气开或气关,通常就是通过执行机构得正反作用与阀态结构得不同组装方式实现。 气开气关得选择就是根据工艺生产得安全角度出发来考虑。当气源切断时,调节阀就是处于关闭位置安全还就是开启位置安全?举例来说,一个加热炉得燃烧控制,调节阀安装在燃料气管道上,根据炉膛得温度或被加热物料在加热炉出口得温度来控制燃料得供应。这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开,会使加热过量发生危险。又如一个用冷却水冷却得得换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上，用换热后得物料温度来控制冷却水量，在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO）调节阀。 气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器,在现场可以很容易进行互相切换。 但也有一些场合,故障时不希望阀门处于全开或全关位置,操作不允许,而就是希望故障时保持在断气前得原有位置处。这时,可采取一些其它措施,如采用保位阀或设置事故专用空气储缸等设施来确保。? 2、阀门定位器? 阀门定位器就是调节阀得主要附件,与气动调节阀大大配套使用，它接受调节器
QBY型气动隔膜泵 可选择材质：铸铁、不锈钢、工程塑料、铝 合金、衬氟 一、概述: 气动隔膜泵是一种新型输送机械，是目 前国内最新颖的一种泵类。采用压缩空气为 动力源，对于各种腐蚀性液体，带颗粒的液 体，高粘度、易挥发、易燃、剧毒的液体， 均能予以抽光吸尽。 气动隔膜泵其有四种材质：塑料、铝合 金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。 二、适用场合： 由于气动隔膜泵具有以上特点，所以在世界上隔膜泵自从诞生以来正逐步侵入其他泵的市场，并占有其中的一部分。如：喷漆、陶瓷业中隔膜泵已占有绝对的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。气动隔膜泵的优势在于： 1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。 2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为
隔膜泵对流体的搅动最小。 3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。 4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。 5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。 6、或是一些试验中保证没有杂质污染原料。 7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔 膜泵的剪切力低，对材料的物理影响小。 三、工作原理： 1、以压缩空气为动力。 2、在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块 隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
气动调节阀 气动调节阀特点 气动调节阀由气动多弹簧薄膜执行机构和低流阻单座调节阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。气动调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点在广泛应用中取得高质量的控制效果。 气动调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等。适用液体温度由-200℃至+560℃范围内。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。 气动流量调节阀常见形式 按照开关方式的不同可分为常开气关式和常闭气开式两种。气关式阀由正作用执行机构和阀构成。当输入信号压力由下限值改变为上限值时，阀从全开到全关。气开式阀由反作用执行机构和阀组成，当输入信号压力由下限值改变为上限值时，阀从全关到全开。 配套定位器： 1、先进设计，具有可靠性高、体积小、重量轻等特点。 2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。 3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。 4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。 5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。 6、防爆性能：本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。安全应用于可能爆炸性环境。
7、结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等，具备了良好的防腐性能。 8、可根据要求采用活动可调节阻尼机构，使具有输出流量可调的特点。
气动隔膜泵内部结构及隔膜的安装 点击次数：1188 发布时间：2011-9-13 气动隔膜泵是随着新材料的发展而发展起来的一种新型泵，是目前国内最新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以吸尽。目前我公司的隔膜泵已率先进入第四代产品，取代了价格高昂的进口设备。 2、隔膜泵系统： 隔膜泵系统是由一个或多个双侧泵组成，例如一个气动隔膜泵。泵上的集合管分开，使泵的每一侧泵出多成分材料中的一种成分，一个积累器与两侧的输出相连，使泵的异相输出变为同相。 隔膜式隔离阀可选用在泵的每一侧出口，从而防止混合材料回流。如果需要1：1以外的混合比，可以采用一个以上的这种泵一起使用，从而达到多种混合比。隔膜失效监测系统，用于检测隔膜泵隔膜的泄漏。该系统包括泵，该泵具有一个工作室，内装工作液；一个泵送室，用以泵送材料进入和送出泵；和一个隔膜，用以将工作室与泵送室隔离。一个第一光纤与工作室相连接，用以传输一光学信号穿过工作液。一个第二光纤与工作室相连接，用以接收由第一光纤传出的光学信号。一个电信号建立装置，在光信号从第一光纤传出，穿过未被污染的工作液到达第二光纤时，建立第一电信号。此电信号建立装置，在光信号从第一光纤传出，穿过被污染了的工作液到达第二光纤时，建立第二电信号。当第二电信号被建立时，据此，污染材料穿过隔膜进入工作室的泄漏问题可被检测到。 2、气动隔膜泵内隔膜安装方法： 隔膜片作为隔膜泵的核心工作部件由于长期工作在一定的时间需要更换，隔膜片它是在不影响泵的容积变化要求，又充分利用隔膜优良的抗压性能，在隔膜的几何尺寸上进行的，它具有不需增加什么成本和工作量，而又大大提高隔膜的使用寿命，保证生产的正常化和提高产品生产质量，它能适用于各种隔膜泵内隔膜安装。 安全阀
气动保位阀的工作原理 当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道，使阀门位置保持断气前的位置。以保证工艺过程的正常进行，直到系统中事故消除重新供气后气动保位阀才打开通道，恢复正常时的控制。气动保位阀动作压力是可调节的，通常调节在左右。 1.气动调节阀动作分气开型和气关型 气动调节阀动作分气开型和气关型两种。气开型（Air to Open）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（Fail to Close FC）。气关型（Air to Close）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（Fail to Open FO）。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。 气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。 气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。 但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。这时，可采取一些其它措施，如采用保位阀或设置事故专用空气储缸等设施来确保。 2.阀门定位器
1．概述 多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。 本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。 本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。 多回转电动装置按防护类型分：有户外型和隔爆型； 按控制方式分：有常规型、整体型和整体调节型； 按连接型式分：有转矩型、电站型和推力型。 2．型号表示方法 Z —/ A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱 Z：整体型；T：整体调节型 输出轴最大转圈数：阿拉伯数字表示，无数字见表1 防护类型：W表示户外型；B表示隔爆型 输出转速：阿拉伯数字表示，单位r/min（转/分） 连接型式：T表示推力型，I表示电站型，无代号为常规转矩型 额定输出转矩：阿拉伯数字表示，单位kgf2m 产品型式：多回转电动装置 型号示例： 1.Z30I-18W：多回转电动装置，输出转矩300N2m（30kgf2m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。 2.Z45T-24B/S：多回转电动装置，输出转矩450N2m（45kgf2m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。 3.Z120-24W/240T：多回转电动装置，输出转矩1200N2m (120kgf2m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。 3.工作环境和主要技术参数 3.1电源：常规，三相380V（50Hz） 特殊，三相660V、415V（50Hz 、60Hz）； 单相220V、110V（50Hz 、60Hz） 3.2工作环境： 3.2.1 环境温度：-20~+60℃（特殊订货-40~+80℃）。 3.2.2 相对湿度：≤95%（25℃时）。 3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，d Ⅰ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
气动阀组成及工作原理 内容提要 气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控制阀。 一、气动阀门系统各部分功能和用途 ①气动执行器：分为双动型和单动型。双动气动执行器：对阀门 开启和关闭的两位式控制。单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。 ②阀门：阀门是流体输送系统中的控制部件。 ③电磁阀：分为单电控电磁阀和双电控电磁阀。单电控电磁阀： 供电时阀门打开或关闭，断电时阀门关闭或打开。双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。 ④限位开关：远距离传送阀门的开关位置的信号。有机械式、接 近式、感应式。 ⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介 质流量调节控制。 ⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源 稳压、清洁、运动部件润滑作用。 ⑦手动操作机构：在自动控制不正常情况下手动操作。 ⑧消声器：安装在电磁阀的排气口，降低噪声。
⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插 入即可使用。 ⑩空压机：是压缩空气的气压发生装置。 11 气管：有软管、紫铜管、不锈钢。常用规格有6mm、8mm。 气动开关型阀门系统构成： ①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管 （其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。） 气动调节型阀门系统构成： ①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管 （其中⑦、⑧、⑨项可根据现场实际情况选配。） 二、气动开关阀 气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。下为单动气动开关型蝶阀实图。
气动隔膜泵扬程及结构 一、气动隔膜泵产品概述： 本泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。 二、气动隔膜泵产品优点： 气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 1、不需灌引水．吸程高达5m．扬程达50m．出口压力≥6bar。 2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质日寸，对泵磨损甚微； 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)： 4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全； 5、不必用电．在易燃、易爆场所使用安全可靠； 6、可以浸没在介质中工作： 7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降： 9、可输送较粘的液体(粘度在1万厘泊以下)： 10、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。 优势 采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，尤以适合易燃易爆场。 能力 产品操作，安全可靠，耐腐蚀性，经久耐用，具自吸性，空转无损，多种材料，用途广泛，装置简单，免却维修。 应用市场
气动调节阀操作流程 1.遵守正确的安装技术 应始终遵守控制阀(调节阀)制造商的安装指导和注意点。这里对典型的安装指导作简单归纳。 2.阅读操作手册 在安装阀门之间，先阅读指导手册。指导手册介绍该产品以及安装前和安装时应注意的安全事项及预防措施。按照手册中的指南去做有助于保证安装的简易和成功。 3.确认管道清洁 管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯、球或蝶板的运动而造成阀门不能正确地关闭。为了减小危险情况发生的可能性，需在安装阀门前清洗所有的管道。确认已清除管道污垢，金属碎屑、焊渣和其它异物。另外，要检查管道法兰以
确保有一个光滑的垫片表面。如果阀门有螺纹连接端，要在管道阳螺纹上涂上高等级的管道密封剂。不要在阴螺纹上涂密封剂，因为在阴螺纹上多余的密封剂会被挤进阀体内。多余的密封剂会造成阀芯的卡塞或脏物的积聚，进而导致阀门不能正常关闭。 4.检查控制阀(调节阀) 虽然阀门制造商们会采取某些步骤防止运输损坏，但这种损坏还是有可能发生的，且可以在安装之前发现和通报。 不要安装已经知道在运输和存放时已损坏的阀门。 安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查阀体内部以确保不存在异物。 5.采用良好的管接实践 绝大部分的控制阀(调节阀)可以安装在任何位置，但是，最通常用的方法是将执行机构垂直放置并位于阀门的上部。如果执
行机构水平安装是必须的，则考虑对执行机构增加一个额外的垂直支撑。应确保这样安装阀体：流体流向与流向箭头或指导手册所指示的方向一致。 6.确保在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。空间距离通常可以从阀门制造商认定的外形尺寸图上找到。对于法兰连接的阀体，确保法兰面准确地对准以使垫片表面均匀地接触。在法兰对中后，轻轻地旋紧螺栓，最后以交错形式旋紧这些螺栓(图8-2)。 正确地旋紧能避免产生不均匀的垫片负载，并有助于防止泄漏，也有助于避免法兰损坏或甚至裂开的可能性。当连接法兰和阀门法兰材质不一样时，这种预防措施就显得尤为重要。 安装于控制阀(调节阀)上游和下游的引压管有助于检查流量或压力降。将引压管接到远离弯头、缩径或扩径的直管段处。
气动隔膜泵选型注意事项 气动隔膜泵是一种通过压缩空气，将各种带腐蚀性、高粘度、易挥发、易燃、剧毒的液体均予以抽光吸尽的新型输送机械。虽然现今环保泵业正呈破竹之势发展，但许多商家仍为如何选择正确合适的隔膜泵型号而头痛不已。 今天小编就为大家盘点气动隔膜泵选型的注意事项，帮助买家更好地购买。 气动隔膜泵选型注意事项 气动隔膜泵选型时重点应该注意以下几个方面： 1、气动隔膜泵输送的液体温度有多少度，有没有超过80度，温度对气动隔膜泵的性能影响很大，由于气动隔膜泵的膜片材料是橡胶或者四氟材料制作而成，如温度过高膜片就会变软，这样将会导致气动隔膜泵不能吸液和出液。 2、气动隔膜泵所使用的工况调件。用户所需要的流量应该根据用户所输送的液体浓度及比重来选择合适的型号，气动隔膜泵通常所标的流量扬程均是隔膜泵的最大数值，实际参数应该查看气动隔膜泵的性能曲线图为准。气动隔膜泵的流量扬程也是随着供气量及供气压力的大小而变化的，气动隔膜泵最高供气压力不能超过0.8mpa,所以气动双隔膜泵扬程最高只能达到80米左右，这里要注意80米的数值是用水测试而得出的，如果您输送的介质时其它比水比重大的介质扬程还会降低。 3、泵体材质及膜片及密封件的选择。膜片损坏引起的故障占气动隔膜泵全部故障的比例很高，有些场合能达到30%～40%以上。因此气动隔膜泵的膜片材料的选择至关重要。选型时必须提供所输送的介质名称，以便隔膜泵厂选择合适材料的隔膜片，由于化工液体种类非常多，各种液体的腐蚀性也各不相同，需求精确的特性参数，尤其是腐蚀性、浓度、挥发性、汽化压力、黏度、密度等，这些性能与材质挑选的关系密切，不仅是金属的材质，也要注意塑料材质与介质的相互作用。 QBK气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。 2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)： 4、该泵无旋转部件，没有轴封，隔膜泵|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全； 5、不必用电．在易燃、易爆场所使用安全可靠； 6、可以浸没在介质中工作： 7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行； 8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降： 9、可输送较粘的液体(粘度在1万厘泊以下)： 10、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。QBK气动隔膜泵具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优 点。
气动保位阀的工作原理？ 当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道，使阀门位置保持断气前的位置。以保证工艺过程的正常进行，直到系统中事故消除重新供气后气动保位阀才打开通道，恢复正常时的控制。气动保位阀动作压力是可调节的，通常调节在0.1MPa左右。 1.气动调节阀动作分气开型和气关型 气动调节阀动作分气开型和气关型两种。气开型（Air to Open）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（Fail to Close FC）。气关型（Air to Close）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（Fail to Open FO）。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。 气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。 气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。 但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。这时，可采取一些其它措施，如采用保位阀或设置事故专用空气储缸等设施来确保。 2.阀门定位器
ZSFM系列雨淋阀 操 作 使 用 说 明 书
压力开关 图1隔膜阀瓣式雨淋阀
一、产品介绍 雨淋报警阀用于消防雨淋、水雾和水幕等灭火系统中，可通过远程和紧急手动启动来实现阀门的开启、并进行报警的一种消防控制阀门，是雨淋、水雾和水幕灭火系统中重要控制部件。该雨淋阀是一种阀瓣密封式隔膜阀，隔膜采用特殊橡胶材料制成，具有结构简单、性能可靠、安装灵活、维修方便等特点。 二、组成及工作原理（参照图1） 雨淋灭火系统由雨淋报警阀，开式喷头、水力警铃、压力开关、等组成雨淋系统。在伺应状态时雨淋报警阀将消防水封闭于管网供水侧，系统侧管网中没有水。 雨淋报警阀的启动可分为手动、电动以及气动等方式。当保护区内发生火灾时，电磁阀启动（探测器将探测的火灾信号传送至控制中心，再由控制中心将信号处理后，向雨淋报警阀上的电磁阀发出启动信号,电磁阀启动）或打开紧急手动快开阀，隔膜腔泄压，雨淋阀启动，水从供水侧进入系统管网灭火。 雨淋阀隔膜腔内水压的高低控制着雨淋阀的启闭，当通过电磁阀启动或由工作人员打开紧急手动快开阀使隔膜腔内水压下降到一定值时，隔膜被供水压顶开，水流进入系统侧管网灭火。 雨淋阀设有防复位装置，隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜腔均不能重新升压，雨淋阀仍保持开启状态，可保证灭火过程中不会因断电而使雨淋阀关闭。 开启手动复位球阀关闭雨淋阀。 三、主要技术参数 1、综合性能 出厂检验：100% 2.4MPa水压（阀瓣打开和关闭两种状态）
工作压力：0.14～1.2MPa 电磁阀启动电源:DC24V（可选用防爆型、其他启动电源） 四、运输安装注意事项 在搬运过程中不能着力于阀体周围的连接附管上，否则易造成管道的损坏和渗漏。 五、安装调试 1、系统应安装于有采暖且照明良好的室内，并在周围留出约0.5m的空间以便于安装和维修。 2、安装之前彻底冲洗掉供水管路中的异物。 3、水平安装雨淋阀,注意电磁阀的安装始终应保持电磁铁芯成竖直状态。 4、为了维修、调试方便，应在雨淋阀的前后分别安装阀前供水控制阀和阀后控制阀。 六、调整： 1、初装前的检查（参照图1） 拆开包装箱，取出雨淋阀，检查阀腔内及各管道口是否有渣滓。 2、调整（参照图1） 当安装好或经过试验、灭火后，应将系统按如下步骤调整到伺应状态。 第一步：关闭系统的供水控制阀。
气动隔膜泵型号及尺寸表 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 铸铁隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 一、铸铁气动隔膜泵特点 1、气动隔膜泵不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。 2、铸铁隔膜泵流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 3、铸铁隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)： 4、铸铁隔膜泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全； 5、铸铁隔膜泵不必用电．在易燃、易爆场所使用安全可靠； 6、铸铁隔膜泵可以浸没在介质中工作：
7、铸铁隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行； 8、气动双隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降： 9、铸铁隔膜泵可输送较粘的液体(粘度在1万厘泊以下)： 1 0、铸铁隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。 二、铸铁气动隔膜泵规格型号: 三、铸铁气动隔膜泵主要外形尺寸表:
气动阀门气缸分类 中旭达气动阀门气缸主要分为2大类。 第一类：角行程气缸，适用于球阀，蝶阀等阀门...... 角行程气缸有AT气缸，AW气缸！ AT气缸说明书： 1.缸体为挤压铝合金，经硬质阳极氧化处理，内表面坚硬采用低摩擦材料制成滑动轴承避免了金属间 的直接接触，转动灵活，摩擦系数低，使用寿命长。 2.紧凑的双活塞齿轮齿条式结构，啮合精确输出扭力恒定。 3.执行器的底部输出轴，装配孔有圆形或双四方形（符合ISO.5211标准）用户可根据需要选择，我们也可以按要求定做。输出轴的顶部和顶部孔及气源孔符合NAMUR或VDI/VDE 3845标准。 4.根据用户需要提供安装电磁阀、定位器、回信器等各种装置和配置接口均符合VDI/VDE 3845的标准。 5.相同的规格有双作用式、单作用式（弹簧复位）每种形式有多种规格，每种规格有多种型号，如：常开型、常闭型、单电控、双电控、普通型、防暴型等；本公司的产品适用于管道阀门的给排水、供热、石油、化工、冶炼、造纸、电力、制药、食品加工、船舶、煤炭、楼宇自控等多种工况领域。 6. 标准执行器旋转角度从气缸两端可调节-5 ～+5 °。 7. AT型使用空气压力4～7bar 执行器选用与安装： 使用气动执行器时，先确定阀门的扭矩，考虑管道介质；水蒸气或非润滑的介质增加25％ 安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加1 00％ 安全值；对于清洁、无摩擦的润滑介质增加20％安全值，然后根据气源工作压力，查找双 作用式或单作用式扭矩表，可得到准确的执行器型号。 气动执行器与阀门安装精度是否正确，直接影响执行器安全操作和使用寿命。合理安装是将 执行器中心轴与阀杆必须绝对同轴，合理连接安装。执行器与阀门装配之前，应对阀门扭矩
气动调节阀工作原理图文详解（附图） 气动调节阀工作原理简单地说是通过压缩空气实现的，在实际应用中，了解气动调节阀工作原理有很大的意义。下面，世界工厂泵阀网综合运用图文为大家详细介绍气动调节阀工作原理。 气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。通常由气动执行机构、阀门、定位器等连接安装调试后形成气动调节阀。 气动调节阀工作原理 气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。 气动调节阀动作分气开型和气关型两种。气开型(Air to Open) 是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。 故有时气开型阀门又称故障关闭型(Fail to Close FC)。气关型(Air to Close)动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(Fail to Open FO)。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。 气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全? 举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。 如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。 阀门定位器
