化肥事业部2017年大检修
U型管式换热器检修
作业指导书
编制人：审核一：
审核人：审核二：
批准：
岳阳建华工程有限公司
2017年4月15日
U型管式换热器检修
作业指导书
1. 概述
化肥事业部2017年4月份开始为期一个月左右的大检修。本次检修U型管式换热器数量多、难度大、检修时间紧迫，为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案用于U型管式换热器检修。
2.编制依据及规范
巴陵石化提供的换热器设备图纸
《石油化工换热器设备施工及验收规范》SH3532-2005
《石油化工施工安全技术规程》SH3505-1999
《热交换器》GB/T151-2014
《大型设备吊装工程施工工艺标准》SH/T3515-2003
《石油化工工程起重施工规范》SH/T3536-2002
现场检修作业票、现场勘察情况
3.质量、安全管理机构
3.1质量管理机构
3.2安全管理机构
4.检修工序
4.1前期准备
①检修前，应根据检修计划会同车间主管人员一起到现场最终确定检修工作内容和计划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。
②根据计划工作内容编制详细的检修方案，并报机动部、车间和有关部门批准。同时，根据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。
③根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。
④准备好检修所需的检修施工机具和材料，逐一落实检修所需材料的到货情况、数量及到货时间，认真做好到货材料、配件的检验和保管。
⑤检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、
技术要求、质量标准和时间要求。
4.2 检修程序
4.2.1换热器结构形式
本方案适用于检修的换热器类型是U型管式换热器检修。
4.2.2 检修程序
U型管式换热器检修程序
5.检修要求
5.1 保温、保冷拆除
换热器置换、蒸馏合格后，经车间允许方可进行换热器的检修。检修前，应按规定办理有关的票证，并按施工方案或作业指导书要求进行检修施工。
换热器封头及连接管道的保温、保冷应提前进行拆除，拆除时应保持其完整，拆下的保温、保冷结构要编号，要保存好，便于恢复时使用。
5.2 管箱拆下
首先，拆下与换热器一端管箱相连的法兰螺栓及妨碍拆卸管箱的管道。
然后，使用倒链或吊车将两端的管箱吊下，拆下的螺栓要保管好并标记，管箱要放支垫固定牢固。
5.3 抽芯
a.U型管式换热器需将芯子抽出清理。对安装标高在2m以下的且管束比较轻的换热器，可采用人力、倒链等方法抽芯。
b.对安装标高在2m以上的换热器，应采用抽芯机或卷扬机进行抽芯，对安装标高在2m 以下的换热器，但管束比较重的也应采用抽芯机抽芯。
c.换热器抽芯时，抽芯机械应有足够的抽出力和推进力，能自动对中，且重心稳定，运转灵活，安全可靠。
d.拆卸、紧固换热器螺栓和接管法兰螺栓时，应按交叉、对称的顺序进行（如下图所示），拆卸的螺栓应就近摆放整齐，若集中保管应分别装箱并标识好，换热器封头螺栓紧固时，至少应分三遍进行，起点应相互错开120°。
e.拆卸、回装及抽芯时，不得损伤密封面，并将拆卸下的零部件做好标记，妥善保管。
f.吊装换热器管束时，不得用钢丝绳或锐利的吊具直接捆绑管束，宜采用吊带对其有保护措施的吊具吊装。
g.拆下的管束水平放置时，必须支撑在管板或支持板上。
h.管束在回装前应仔细检查管束及壳体的内部，确认无杂物后方可回装。
i.拆下的螺栓应逐个清洗、检查，确认无问题后方可继续使用，用于250℃以上的螺栓应涂以二硫化钼油脂。
J.管束抽出时，要用葫芦反向将管束拉住，防止管束冲出护栏。
图一.拆卸、紧固换热器螺栓的方法
5.4 清理、清洗
换热器拆开后，应及时进行清理和清洗，管箱、管束均使用高压水进行冲洗，冲洗结果应以车间确认合格，方可试压回装(配合外部单位进行清洗)。
清洗干净后，应进行检查，若发现壳体、管束混构件等有腐蚀、变形、裂纹时等，应及时反应，进行处理。
5.5 试压、回装
5.5.1试压
一般规定
凡拆卸、检查、清扫过的换热器，在回装后都必须进行试压，试验压力按照设计压力的1.25倍进行。
试压工作应与回装工作同步进行，按照不同类型的换热器，边回装边试压。
对于不允许有微量残留液体或由于结构或支架等原因不允许用水进行试压的换热器，
可采用气压试验，气压实验的压力为设计压力的1.15倍。
换热器进行试压时，应把与之相对应的管口全部用盲板封死，插入式盲板的厚度最小，选取如下表所示。
试压用插入式盲板的最小厚度（mm）
进行压力试验时，必须采用两个量程相同，经过校验，并在有效期内的压力表，压力表的量程宜为试验压力的2倍，但不得低于1.5倍和高于3倍，精度不得低于1.6级，表盘直径不得小于100mm。
压力表应安装在换热器的最高处。
试压前，应对换热器进行外观检查，其表面应保持干燥。
换热器液压试验充液时，应从最高处将空气排尽。
对在压力试验中，可能承受外压的壳体或部件，当设计图纸注明有压差限制时，试压过程中两侧压差不得超过设计压差。
液压试验后，应将液体排净，并用压缩空气吹干,气压试验后，应及时泄压。
压力试验结束后，所有试压用辅助部件，应尽快全部拆除。
5.5.2液压试验
换热设备液压试验时，试验介质宜采用洁净水或其它液体，奥氏体不锈钢制作的换热器，用水进行液压试验时，水中氯离子的含量不应大于25ppm。
换热器进行液压试验时，用碳素钢16MnR和正火15mnVR钢制做的设备，试压时的液体温度不得低于5℃，对于其它低合金钢制的换热设备，试压时的液体温度不得低于15℃。
设备充满水后，待设备壁温与试验水温大致相同后，缓慢上升到试验压力后，保压时间不宜少于30min，然后将压力降至设计压力，保持足够长的时间对所有焊缝和连接部位进行检查。无渗漏，无可见的异常变形及试压过程中无异常的响声为合格。否则应将压力泄净进行修补，修补后应重新进行试压。
5.5.3气压试验
气压试验时的试验介质，应采用干燥的、洁净的空气，氮气或其它隋性气体。
换热设备气压试验时的气体温度，应符合下列要求：
①碳素钢和低合金钢制成的设备，气体温度不得低于15℃；
②其它材料制成的设备，气体温度应符合设计图样的要求。
气压试验时，压力应缓慢上升，至试验压力的10%，且不超过0.05MPa，保压5min对所有焊缝和连接处进行初次泄漏检查，如有泄漏，应泄压修补后重新升压。初检合格后，再继续升压至试验压力的50%，其后按试验压力的10%的级差逐级升至试验压力，保压10min 后，将压力降至设计压力，并保压足够长的时间对设备进行详细检查，无漏气，无可见的异常变形为合格。
如有泄漏，泄压后进行修补，再重新进行试压。
5.5.4换热器压力试验程序
①壳程试压：回装管束、加试压工装，对壳程加压,检查壳体及换热管与管板的连接部位。
②管程试压：拆下试压工装，安装管箱，对管程加压，检查管箱法兰和浮头盖法兰处的密封及相关部件。
5.6 保温、保冷回装
5.6.1试验完毕，立即拆除相应的与试压有关的辅助部件，恢复设备与管道的正常连接。
5.6.2回装时安装封头，首先将密封面清理干净，并仔细检查密封面确定无影响回装的缺陷后在密封面上均匀涂抹一层黄油；然后开始回装封头，在回装到封头与壳体间还有约100mm 的间距时，将封头垫片放到壳体密封面上，垫片放置时必须要放在垫片的槽内并放正、放平，并将垫片压牢，如垫片无法自行贴在密封面上，可以用透明胶带将其粘在密封面上或用生料带将垫片吊在壳体的密封面上；最后缓慢将封头扣好并对称紧固，紧固前应最终确
认垫片是否放正，第一遍紧固时应以60%的紧固力矩对称紧固，第二遍紧固时应以100%的紧固力矩对称紧固，第三遍紧固时应以100%的紧固力矩逐条螺栓顺序紧固。
5.6.3换热器检修、试压及回装完毕，应立刻进行连接管道复位和保温、保冷恢复。连接管道复位应均匀把紧，若垫片损坏或不能使用要即使更换新的垫片。管箱和连接管道的保温、保冷应按原样恢复，损坏不能用的应加工新的保护层进行安装。
5.6.4换热器检修过程中，应及时做好“设备清理、封闭检查记录”、“设备缺陷及修复记录”、“设备试压记录”等施工记录，检修过程中存在重大缺陷需现场进行修复时，应编写专门的技术措施并报甲方批准后方可进行修复，同时填写“设备缺陷及修复记录”。
6．质量保证措施
6.1 施工前对施工班组进行详细的技术交底。
6.2 施工现场要做到文明施工，做到工完、料净、场地清。
6.3 施工过程中清理出来的污物要堆放到指定的位置，排污废水要排放到指定的沟道中。
6.4 设备在拆卸以前，应首先熟悉设备内部的构造情况，以免施工时损伤设备和内件。
6.5 检修作业应严格控制在检修内容里，非检修内容的项目严禁乱动。
6.6 施工过程中应随时做好施工记录，施工完毕及时填写交工技术文件。
6.7 质量保证体系
换热器检修质量保证体系图
6.8质量控制点
7. HSE安全技术措施
7.1 HSE管理体系
针对合成装置换热器检修特建立以下HSE管理体系：
7.2 所有作业人员应熟知各知自工种的安全操作规程，并严格遵守，若有临时工参加，应做好安全教育。
7.3 进入施工现场必须戴好安全帽，高空作业必须系安全带，并做到高挂低用。
7.4 所有电动工具绝缘都应良好，并接好漏电保护器，接线要有专人负责。
7.5 在夜间施工时，要有良好的照明设施。
7.6 设备内部作业时要配置足够的照明，且电压不得大于24V。
7.7 天气下雨及风速达到10.8m/s时，严禁进行高空作业。
7.8 有动火项目时，要办理动火票，经气体分析合格后方可动火，动火时要有监火人监护。
7.9焊接作业时，在下列任何一种焊接环境，如不采取有效的防护措施不得进行焊接：
7.9.1 下雨天。
7.9.2 手工焊时，风速超过8m/s，氩弧焊风速超过2.2m/s。
7.9.3 大气相对湿度超过90%。
7.10 根据检修作业的特殊性质，在检修过程中要特别做好防火、防爆及防中毒工作，并做好以下事宜：
7.10.1 设备在拆卸前，必须确认已经泄压。
7.10.2 进入作业的设备与外界相连的管道，必须用盲板进行隔离。
7.10.3 进入设备前设备内部首先要用蒸汽进行吹扫，然后用氮气进行吹除，最后用空气进行置换。
7.10.4 吹除置换完毕后，应化验分析设备内部可燃性气体和有毒气体的含量不得超过规定的安全含量，以后每次进入设备前还应抽查化验。
7.10.5 进入设备作业时，应办理进入容器受限空间作业票，人孔外应留专人监护，设备上部人孔应用引风机引风，但不得用充氧的方式来提高氧气的浓度。
7.10．6 检修现场应配备足够的灭火器。
7.10．7 未尽事宜执行《石油化工施工安全技术规程》SH3503-1999。
8. 检修人员需用计划
检修人员需用计划一览表
9. 检修需用机具一览表
10、质量保证措施
1.`加强领导，精心组织，履行质量管理职责。
2.贯彻建华公司“诚信为本，追求卓越，顾客满意。”质量方针，严格按照压力容器
质量保证体系要求组织施工。
3.增强服务意识，虚心听取用户关于工作质量的意见和建议，努力为用户排忧解难。
4.组织精干施工队伍，施工人员持证上岗，各工种工序间紧凑配合，合理安排。
5.压力容器焊缝的焊接，必须由具有相应合格证焊工进行焊接，焊工必须严格按照焊
接工艺、方案施焊。
6.严格遵守施工及工艺纪律，坚持自检，专检相结合，确保工作质量。
7.有专职检验员负责施工过种中的质量检查，以及工艺纪律检查，及时做好原始纪录。
做到凡事有人负责，凡事可以追溯。
11、施工进度保证措施
11.1按施工进度计划要求及早与甲方或有关方面协调、沟通，防止现场等因素而延误工期。
11.2 设备拆除安装施工过程中，严格按标准和要求进行，避免因施工过程中出现返工而延误工期。
11.3施工过程中要确保设备拆除施工安全，避免施工过程中因安全事故而延误工期。
11.4强化现场的统一指挥与动态管理，灵活机动安排人力，加大预制深度。
11.5采取防寒等措施，增加有效施工时间，尽最大可能加快施工进度。
11.6当出现不可预见的因素而导致工期延误时，采取加班加点等措施，保证优质、按时完成施工任务。
11.7如果由于以下原因造成竣工日期的延误，经甲方代表确认，决定竣工日期的延期。
●额外或附加的工程数量
●由于甲方造成的延误、障碍、阻止
●不可抗力因素
12、缺陷修复
12.1缺陷处理：
①经水压试验，管板与换热管连接焊缝有泄露或者有明显缺陷时，可采用补焊的方法进行
处理，处理完后应作表面着色检验，确认缺陷消除为合格。
②修复：对在试压过程中产生的泄露的位置进行修复。
12.2法兰密封面、密封件检修：
1、法兰密封面有划痕、沟槽、腐蚀、裂纹等影响密封效果时的缺陷时，应进行修理，修理时可用研磨或补焊磨平的方法。
2、当法兰密封面存在的缺陷不易进行研磨或补焊磨平处理时，可根据缺陷深度确定车削减薄量，先进行强度校核。按校核结果决定是否车削加工，还是判废重新更换法兰。
3、检修后的法兰密封面应和轴线垂直，其垂直度应小于0.2%，表面粗糙度为Ra6.3.
4、密封垫片均应予更新。
12.3管板与换热管连接缺陷的检修：经水压试验，管板与换热管连接焊缝有泄露或者有明显缺陷时，可采用补焊的方法进行处理，处理完后应作表面着色检验，确认缺陷消除为合格。
12.4换热管缺陷的检修：对于因破裂而少量泄露的管子，可采用堵管的方法进行处理，但时若损坏的管子数量较多，不能达到生产要求时，应更换换热管。更换换热管应按以下步骤进行：
1、管子准备：管子应有有效的材质证明书及产品合格证，并应进行质量复检。管子表面喷砂处理后，进行1.5倍设计压力的水压试验，管子表面应无裂纹、腐蚀等影响强度的缺陷。管子胀接部分应进行退火处理，处理后的硬度比管板低HB30-50，并清洗油污。
2、拆除旧管
3、管孔加工
4、管孔检查：对加工完毕的管孔进行检查，不得有裂纹或者其他影响胀接紧密性的缺陷。
5、安装新管：将管孔清洗干净后，穿入新换热管。
6、管口焊接：按焊接工艺进行焊接
7、密封胀管：焊接完成后应进行密封胀管，胀接区应均匀贴紧，与非胀接区的过渡部分应圆滑过渡，不许出现急剧的棱角与胀痕。
12.5管板缺陷的检修：对于管板表面及浅表裂纹，可先用机械方法清除裂缝，然后用手工电弧焊补焊。
12.6容器承压壳体的检修：
.1、对容器表面及浅表裂纹，若其深度小于壁厚的6%，且不大于3mm时，可用砂轮修磨消除，修磨区与原塔壁的金属表面应圆滑过渡。
2、对容器上深度大于壁厚6%的裂纹及穿透型裂缝，应先在其两端各钻一个直径稍大于裂缝宽度的止裂孔。然后，沿裂缝用机械方法彻底清除裂缝，加工出焊接坡口，坡口表面经渗透检查合格，用手工电弧焊补焊。磨平补焊表面，再经表面渗透检查合格，视焊接情况决定是否需进行消除应力处理。
3、承压壳体经内外部检验，发现有必须进行挖补修理的缺陷时，应制定检修方案。检修方案应包括检修前准备、检修方案、质量标准和安全措施等内容，经批准后，按方案执行。
4、角焊缝表面裂纹经清除后，当焊角高度不能满足要求时，应补焊修复至规定的形状和尺寸，并做表面渗透检查。
5、缺陷消除后，应再次试压至合格。试压方法同上。
12.7焊接技术要求：
①焊缝应由持有相应合格证的焊工进行焊接。
②焊工必须严格按焊接工艺或方案施焊。
③施焊前，焊工凭焊条领用单领用合格焊接材料，并用保温桶保管好。
④防止地线、电缆线、焊钳与焊件打弧。
⑤焊后检验：焊接工作完成后，⑥对焊缝按NB/T47013-2015进行100％着色探伤，Ⅰ级合格。
12、过程资料清单
岳阳建华工程有限公司
注：本记录一式两份，一份交接受交底人，一份存档
岳阳建华工程有限公司
中间质量验收单
施工单位：岳阳建华工程有限公司日期：年月日
说明：质量验收记录由施工项目专业质量检查员填写，由项目经理组织项目专业检查员及所属单位项目负责人等进行验收。
岳阳建华工程有限公司
检维修工程交工验收单
板式换热器维护检修规程 1、范围 (3) 2 职责.…………………………………………………………………………………３ 3 管理内容………………………………………………………………………………３３。1 日常维护 3。1.1 日常维护周期 3。1。2 维护内容及要求 3．2 检修周期和检修内容 (3) 3.2。1 检修周期 ３.2.２检修内容 3．3 检修步骤及技术要求……………………………………………………………４３．3.1 拆卸前准备 3．3．2 拆卸与检查 ３．3．３…装配与检查 3。４试车与验收 (6) 3。４.1 试车 3.４．2 验收 附件一技术信息 (7) 1 结构特点 2 技术性能 附件二设备完好标准 (8) 1 零、部件完好标准 ２运行性能完好标准 ３技术资料完好标准 ４设备及环境要求 附件三设备的维护 (8) 1 日常维护内容 2 常见故障及处理方法 附件四、检修质量标准 (9)
一、适用范围 本规程适用于工作压力不超过1Ｍpa,工作温度不超过３00℃的板式换热器的维护和检修；其他板式换热器的维护和检修已可参照执行。 属压力容器的板式换热器，在执行本规程时，还必须遵循《压力容器安全技术监察规程》的规定。 2、职责 2.１ 检修、维护人员要保证设备外观整洁 无油腻、污垢、铁屑;零部件无缺损、变形；紧固件牢靠无松动;周围无危害设备之物件。整体完好无损、无松动、防腐到位、卫生整洁无污、运转平稳。 ３、管理内容 3.1.日常维护 3．1。1．日常维护周期:1次/周。 3．1.2.维护内容及要求 维护内容 要求 外?观 整洁 无油腻、污垢、铁屑； 部件 无缺损、变形； 紧固件 牢靠无松动； 周围 无危害设备之物件； 附属设备 附属管道、仪表联接螺栓无松动。 附属管道、仪表无破损。 3.２。检修周期和检修内容 3。2。1 检修周期及检修类别: 支柱 活动夹紧板 固定夹紧板 换热板片 夹紧螺栓 密封垫片
换热站操作规程
换热站操作规程 一、运行前的检查 1、确认换热器、水泵、软化器、真空脱气机、自动过滤器（水医生）、配电系统经过检修，存在隐患得到整改，设备处于完好状态，水泵转向正确。 2、检查换热站内管道、阀门、仪器仪表等安装可靠，连接部位无漏水等现象。检查安全阀、压力表等经过校验。所有手动、电动阀门开关灵活。 3、检查各设备地脚螺栓有无松动，水泵对轮防护罩安全牢固，并对水泵进行手动盘车，确保转动灵活。 4、检查水处理设备的出水水质，确认水质合格，且水箱水位在3/4处。 5、打开集水缸、分水缸进出水阀门。 6、检查换热器各夹紧螺母有无松动现象，同时关闭换热器 一、二次侧进、出口阀门。 7、打开真空脱气机、自动过滤器等进出口阀门。关闭水泵进出口阀门。 8、确认各电机电源已送上，各设备接地线牢固。 9、上岗人员经培训合格持证上岗并配备到位。换热站内各标示齐全，各项运行记录本准备到位。 二、注水
1、检查阀门开关情况：打开过滤器（水医生）进出口阀门，打开供回集水器进出口阀门，打开交换器（冷水）进出口阀门，打开进补水泵管道阀门。其余阀门处于关闭状态。 2、开始注水 注水启动顺序：开启软化器---启动补水泵---启动循环泵 （0.15MP）---手动操作水医生（每1小时手动排污一次） 3、注水中检查 1、检查所有密封面、法兰连接处及所有焊缝处有无渗漏等现象。 2、检查运行设备电机温升是否正常。 3、检查运转设备有无震动现象。 4、检查软化系统水质是否合格、出水量是否满足要求，保证水箱水位不低于安全水位线。 5、检查供电系统是否正常，指示灯能否正确指示，各电器元件、接线有无过热等现象。 6、检查供回水压力是否能稳压。 7、检查电脑监控显示内容是否正常。 三、供暖系统运行 一、设备的启动 一）换热器的启动 1、打开换热器二次侧进出水阀门。 2、待二次网循环正常后，方可打开一次侧进出水阀门。
湖南瑞源石化股份有限公司换热器检修方案 编制： 审核： 批准： 会签： 安全： 湖南瑞源石化股份有限公司二〇一四年月日
一、概述 本公司于2014年3月中旬进行停工检修，在这次检修过程中，本装置内的所有换热器进行抽芯检修。因此大修换热器的数量较多、体积较大、检修的设备重量较重，检修时间紧，并需高度交叉作业，为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。 二、编制依据 《炼油厂换热器维护检修规程》SY21003-73； 《石油化工施工安全技术规程》SH3505－99； 《化工工程建设起重施工规范》HGJ50201-2001； 《瑞源石化股份有限公司2014大修计划》 三、检修准备 1检修前，应根据检修计划会同保运单位相关主管人员一起到现场最终确定检修工作内容和计划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。 2 根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚 手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。 3 要求保运单位准备好检修所需的检修施工机具和材料。 4 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技术 要求、质量标准和时间要求。 5提前3天把螺栓螺纹喷涂松动剂或柴油等，以防检修拆卸时锈死。 四、施工步骤 1 对检修换热器进行搭设脚手架，拆除相关管线保温，拆除时应保持其完整，拆下的保温结构要编号，要保存好，便于恢复时使用。 2 工艺组对即将检修的换热器进行退料处理，直到采样合格。 3 联系保运单位人员带检修工具及吊车到现场，同时监护人员开具设备作业检修票到现场并让检修人员签字确认。 4 由监护人员监护并指导检修人员将换热器循环水管线进行断开及相关管线断开，必要的地方需要加盲板。 5 检修人员拆卸换热器管箱螺栓，然后由葫芦将管箱吊下，拆下的螺栓要保管好并标记，管箱要放支垫固定牢固。 6 开具吊车作业票及用电作业票，并由监护人员签字。 7 用吊车将抽芯机调至与换热器平行的地方，将抽芯机与换热器对正。然后用钢丝绳将换热器管束的耳朵与抽芯机相连。用抽芯机将换热器管束抽出。将抽芯机放置指定位置后，
列管换热器操作及维护保养规程 1.目的：建立列管换热器操作及维护保养的标准程序，规范操作人员的操作和维修人维护保养 工作。从而确保人员的安全及设备的正常运行。 2.范围：本标准适用于公司列管换热器操作及维护保养。 3.职责： 3.1.操作人员：严格按照该SOP对列管换热器进行操作和日常维护。 3.2.维修人员：严格按照该SOP对列管换热器进行定期维护保养。 4.内容： 4.1.操作前准备 4.1.1.确认换热器面无变形、碰伤裂纹、锈蚀麻坑等缺陷。 4.1.2.确认设备无外漏（检查外观）、管程与壳程之间无内漏情况。 4.1.3.确认换热器静电接地是否良好。 4.1.4.确认换热器固定螺栓及各板层固定螺栓无松动。 4.1. 5.确认温度、压力表等仪表完好已校验且在有效期。 4.2.使用操作步骤（一般壳程通冷热源，管程通物料） 4.2.1.液（热源-上进下出）-液（物料-下进上出）加热。 A.先打开物料出口阀，再打开物料进口阀。（有特殊要求时可先开热源测的阀门） B.打开热源出口阀，再打开热源进口阀进行换热。 C.根据要求调节热源进口阀开度来控制温度。 D.换热结束后，先关闭热源进口阀再关闭热源出口阀。 E.待物料进出口温度接近时，关闭物料进口阀再关闭物料出口阀。 4.2.2.液（冷源-下进上出）-液（物料-上进下出）降温。 A.先打开物料出口阀，再打开物料进口阀。 B.打开冷源出口阀，再打开冷源进口阀进行换热。 C.根据要求调节冷源进口阀开度来控制温度。 D.换热结束后，先关闭冷源进口阀再关闭冷源出口阀。 E.待物料进出口温度接近时，关闭物料进口阀再关闭物料出口阀。 F.严禁冷源0℃以下循环而换热侧不循环，以免换热侧结冰损坏换热器。 4.2.3.液（冷源-下进上出）-汽（物料-上进下出）降温。 A.先打开冷源出口阀，再打开冷源进口阀。 B.打开气液分离器排气阀，再打开物料出口阀，然后打开物料进口阀（汽升阀）。 C.换热结束后，无液体凝结后先关闭物料进口阀（汽升阀）再关闭物料出口阀。 D.然后先关闭冷源进口阀再关闭冷源出口阀。 4.2.4.蒸汽（热源-上进下出）-液（物料-下进上出）加热。

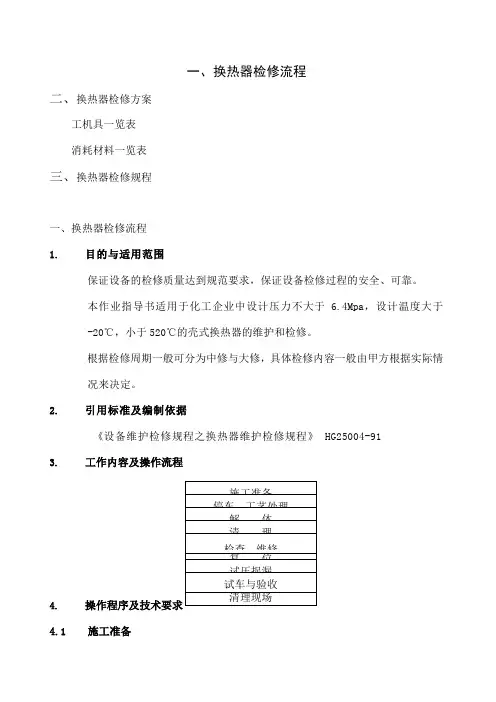

一、换热器检修流程 二、换热器检修方案 工机具一览表 消耗材料一览表 三、换热器检修规程 一、换热器检修流程 1.目的与适用范围 保证设备的检修质量达到规范要求，保证设备检修过程的安全、可靠。 本作业指导书适用于化工企业中设计压力不大于 6.4Mpa，设计温度大于-20℃，小于520℃的壳式换热器的维护和检修。 根据检修周期一般可分为中修与大修，具体检修内容一般由甲方根据实际情况来决定。 2.引用标准及编制依据 《设备维护检修规程之换热器维护检修规程》 HG25004-91 3.工作内容及操作流程 4.操作程序及技术要求 4.1 施工准备
4.1.1 主要工机具准备：准备好施工用工机具，检验合格，并运到施工现场。 4.1.2 技术交底：技术人员应对检修人员进行全面的施工技术交底。 4.1.3 应在工艺处理完毕,并由业主出具设备开工单后方可进行施工。 4.2 管壳式换热器检修 4.2.1 解体 a) 拆封头：拆封头时应注意避免将密封面损伤。 b) 抽芯：用手动葫芦或卷扬机缓慢的将管束从壳体中抽出,在抽芯过程中要注意 不能损坏换热管。 4.2.2 对换热器的清理 a) 密封面的清理、研磨：将旧垫片取下后,用砂纸或非金属硬片之类的工具将铁 锈及其他污物清除干净,特别要注意将密封沟槽内的残留密封胶去除干净,不得在密封面留下任何划痕，必要时可用研磨沙进行研磨。 b) 清扫壳程和管程积存的污垢。 c) 常见的清理方法 ●机械除垢法：利用各种铲削刷等工具清理，并用压缩空气、高压水和蒸汽等 配合清理，当结垢较严重或全部堵死时，可用管式冲水钻（捅管机）冲洗。 ●冲洗法：利用高压水泵打出的水通过调节阀，再经过高压软管通至手枪试喷 射枪进行喷射清理污垢，若在水中混入石英砂效果更好。 ●化学除垢法：可根剧结垢物的化学成份采用酸洗或碱洗，采用化学清洗时必 须加入缓蚀剂或用清水冲洗以防止腐蚀设备。 4.2.3 检查与维修 4.2.3.1封头、壳体检查与维修
板式换热器维护检修规程 二○○七
目录 1 总则 (101) 2完好标准 (101) 3换热器的维护 (102) 3.1 维护 (102) 3.2 常见故障和处理方法 (104) 4 换热器的修理 (105) 4.1检修周期及内容 (105) 4.2 检修方法及质量标准 (106) 5 试车与验收 (112) 6 维护检修的安全注意事项 (112) １００
１０１ 1 总则 1.1 适用范围 根据兰州石油化工机器总厂板式换热器厂提供的《可拆卸板式换热器使用说明书》及 其它有关资料，编制本规程。 本规程适用于钢制可拆卸板式换热器的维护检修；钎焊板式冷却器的一般不予检修。 本规程与国家或上级有关部门的规定相抵触时，应遵循国家和上级有关部门的规定。从国外引进的板式换热器，还应遵循原设计所采用的规范和标准中的有关规定。 1.2 结构简述 板式换热器(如图1)主要由板片、密封垫片、固定封头、活动封头(头盖)、夹紧螺栓、挂架等零、部件组成；一束独立的换热板片(各种波纹形)悬挂在容易滑动的挂架上，按一定间隔通过密封垫片密封，用螺栓紧固封头和活动封头；换热板片四周角上的孔构成了连续的通道，介质从入口进入通道并被分配到换热板片之间的流道内，每张板 片都有密封垫片，板与板之间的位置是交替放置，两种流体分别进入各自通道，由板片隔开；被热交换的两种介质均在两板片之间，形成一薄的流束；一般情况下两种介质在通道内逆流流动，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热交换的目的。换热板片是用能够进行冷冲压的金属材料冲压而成。换热板片为冲压有波纹槽的金属薄板，以增加换热板片面积和刚性，可以承受介质的压力；同时使介质流体在低速下形成湍流。 1.3 设备性能 国产可拆卸板式换热器用于化学水处理和液氯处理；从国外引进的钎焊板式冷却器，用于真空泵工作液的冷却。 2 完好标准 2.1 零、部件 2.1.1 换热器的零、部件及附件完整齐全。 2.1.2 仪表、计量器具和各种安全装置齐全，完整，灵敏，准确。
线路检修作业指导书 6.5.1结构 由封面、范围、引用标准、修前准备、现场工作程序、消缺记录、验收总结、指导书执行情况评估和附录九项内容组成。 6.5.2内容及格式 6.5.2.1封面 a）内容 由作业名称、编号、编制人及时间、审核人及时间、批准人及时间、作业负责人、作业工期、编制部门八项内容组成。1）作业名称 包含:电压等级、线路名称、具体作业的杆塔号、作业内容。如：“×××kV×××线更换合成绝缘子作业指导书”。 2）编号 应具有唯一性和可追溯性，便于查找。可采用企业标准编号，Q/×××，位于封面的右上角。 3）编制人及时间 负责作业指导书的编写。在指导书编写人一栏内签名，并注明编制时间。 4）审核人及时间 负责作业指导书的审批，对编写的正确性负责。在指导书审核人一栏内签名，并注明审核时间。
5）批准人及时间 作业指导书执行的许可人。在指导书批准人一栏内签名，并注明批准时间。 6）作业负责人 监督检查指导书的执行情况，对检修的安全、质量负责。在指导书试验负责人一栏内签名。 7）作业工期 工作所需时间。 8）编制部门 作业指导书的具体编制部门。 b）格式 6.5.2.2范围 对作业指导书的应用范围做出具体的规定。如：本作业指导书针对 ××kV××线更换合成绝缘子工作编写而成，仅适用于该项工作。 6.5.2.3引用文件
明确编写作业指导书所引用的法规、规程、标准、设备说明书及企业管理规定和文件（按标准格式列出）。 6.5.2.4修前准备 6.5.2.4.1准备工作安排 a）内容 1）明确作业项目、确定作业人员并组织学习作业指导书。2）确定准备检修所需物品的时间和要求； b）格式 6.5.2.4.2人员要求 a）内容 1）规定工作人员的精神状态； 2）规定工作人员的资格，包括作业技能、安全资质和特殊工种资质。 b）格式 6.5.2.4.3工器具 a）内容

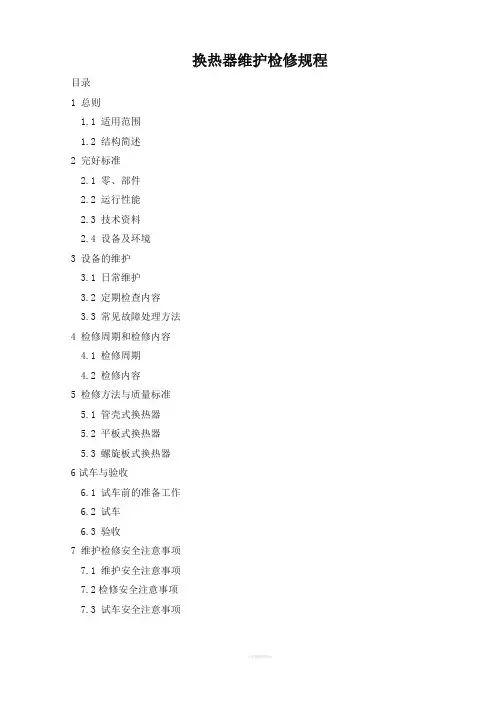

换热器维护检修规程目录 1 总则 1.1 适用范围 1.2 结构简述 2 完好标准 2.1 零、部件 2.2 运行性能 2.3 技术资料 2.4 设备及环境 3 设备的维护 3.1 日常维护 3.2 定期检查内容 3.3 常见故障处理方法 4 检修周期和检修内容 4.1 检修周期 4.2 检修内容 5 检修方法与质量标准 5.1 管壳式换热器 5.2 平板式换热器 5.3 螺旋板式换热器 6试车与验收 6.1 试车前的准备工作 6.2 试车 6.3 验收 7 维护检修安全注意事项 7.1 维护安全注意事项 7.2检修安全注意事项 7.3 试车安全注意事项
