4.1.2.1发酵罐个数的确定 年产1000吨琥珀酸,全年的生产天数为330天，则每天产1000/330=3.03吨，需要发酵液的体积为： 28*3.03=84.84(m^3) 发酵罐的填充系数φ=70%；则每天总共有发酵罐的体积为V 0 ）（3m 2.1217.0/84.847.0/V 0== 发酵周期为48小时，生产周期为80小时 发酵罐个数的确定：现选取公称体积为100m 3的发酵罐，总体积为118m 3 （个））（）（总67.324*7.0*110/80*84.8424*V /V N 01===φτ 取公称体积100m 3 发酵罐4个，其中1个留作备用。 实际产量验算： 年）（吨/1059.09330/3.54%71%21.57.0110=????? 富裕量 %91.51000 10001059=- 能够满足生产需要。 4.1.2.2主要尺寸的计算 公称容积，是指罐的圆柱部分和底封头容积之和。并圆整为整数：上封头因无法装液，一般不计入容积。 罐的全容积，是指罐的圆柱部分和两封头容积之和。 1 罐径与罐体高度 现在按公称容积100m3，全罐的体积为：118m3，取高径比为H ：D=2，封头与圆柱罐体的焊接处的直边高度不纳入体积，则： 3m 118V 2V =+=封全筒V 根据圆柱体体积与椭圆的体积计算公式有： () 3221182414314V m D D H D =????+??=ππ全 () 332118242785.0m D D D V =+??=π全
解方程得： () 333118242m D D =+ππ ()m D 1.413 241183=??=π 直径计算出来后，应将其值圆整到接近的公称直径系数 [12]，查吴思方的《生物工程工厂设计概论》2007年版，附表25（281）通用式发酵罐系列尺寸表，则D 取4.0m , H=2D=2×4.0＝8.0(m) 查阅文献，当公称直径D 为4.0m 时，标准椭圆封头的曲面高度H 为D/4，即1.0m ，焊接处的直边高度h 为0.05 则总深度为： ）（m 05.105.00.1h H =+=+ 封头容积 ： V 封）（封33m 38.80.424V =?= π 圆柱部分容积： ） （筒32m 53.1000.420.44V =???=π 两者之和为全容积全 V ' 3m 118V 2V =+=封全筒V 全全 V V ≈' 则设计的发酵罐其尺寸符合要求，能够满足生产工艺的需要。 2 搅拌器的设计 由于琥珀酸发酵过程有中间补料操作，对混合要求较高，因此采用六弯叶涡轮搅拌器。六弯叶涡轮式搅拌器已标准化，称为标准型搅拌器；搅动液体的循环量大，搅拌功率消耗也大，根据搅拌器型式及主要参数HG/T2123-1991标准，知100m 3发酵罐采用6-6-6弯叶式搅拌叶，搅拌器：六弯叶涡轮搅拌 器,D i :d i :L:B=20:15:5:4，搅拌器直径：D i =D/3 搅拌器直径：D i =)(33.1343m D == （取1.4m ） 叶宽：B=8.24.12.0D 2.0=?=?i 弧长：)(525.04.1375.0375.0m D l i =?==
仅供参考[整理] 安全管理文书 发酵罐安全检修及维护操作规程 日期：__________________ 单位：__________________ 第1 页共8 页
发酵罐安全检修及维护操作规程 1．目的通过建立发酵罐安全检修及维护操作规程并严格执行，确保发酵罐安全检修及维护操作。2．适用范围本规程用于机械搅拌（皮带轮减速装置）和无机械搅拌钢制发酵罐的维护、检修操作。3．职责3．1生产部负责本规程的组织制定。3．2操作人员负责本规程的实施。4．内容4．1检修类别及间隔期4．1．1检修类别发酵罐的检修类别分小修、中修和大修。4．1．2检修间隔期A．小修：每2个月进行一次。B．中修：每10个月进行一次。C．大修：每30个月进行一次。D．发酵罐在定期检修间隔期内，还应根据其实际运转情况，确定检修类别、内容和期限。4．2检修内容4．2．1小修A．检查紧固各部件连接螺栓。B．检查、调整机械密封端面的压力。C．检查、消除人孔、视镜、接管口、阀门等处的泄漏点，更换老化的密封垫。D．检查、检修转动部件的磨损件。E．检查、调整传动皮带的松紧度。F．检查附属的仪器仪表和电控装置。G．检查润滑部位，并按规定加注或更换润滑油。H．检查并局部修补保温层，对油漆脱落处涂漆。4．2．2中修A．包括小修内容；B．检查、清洗、修理机封装置，必要时更换磨损部件；C．检查、调整传动皮带轮的运转情况，必要时更换传动皮带、轴承等易损件；D．检查、修理、调整搅拌系统，更换损坏的联轴器、轴瓦、搅拌器轴承；E．按劳动部《在用压力容器检验规程》检测罐壁厚、裂纹、变形和焊缝质量，必要时进行局部修补，更换或修理损坏的人孔、视镜、接管、档板等附件；F．对降温盘管及空气管件进行试漏检查，并修补泄漏点；G．检查、修理各仪表及控制装置；H．整体修补保温层及涂漆。4．2．3大修（包括中修内容）A．检查、修理减速装置，更换轴承；B．检查、修理或更换搅拌系统的主轴、联轴器轴瓦、拉杆、搅拌器、轴承等附件；C．调 第 2 页共 8 页
操作规程编号：YTO-FS-PD456 发酵罐安全操作流程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
发酵罐安全操作流程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、准备工作 1、检查蒸汽发生器，确保已开启； 2、检查空气源，保证供气压力在0.4~0.7MPa之间，相对湿度应小于60%；再调节空气减压阀，使其出口压力在0.2~0.25MPa之间； 3、检查各管道、阀门是否有泄漏，进料口、补料口硅胶垫是否需要更换，如有请及时修整； 4、检查各压力表是否归零，不能归零的予以更换； 5、检查罐内是否清洗干净； 6、查看控制系统、传动系统是否良好； 7、检查完毕进行打压试漏：压力0.15MPa保持 30min，如果出现压力下降，请用肥皂水查找泄漏点，并进行修复； 8、安装已标定的PH电极、溶氧电极等其他检测设备，确保已安装到位、螺母旋紧； 9、检查一切无问题，如实填写记录并签字； 二、空气过滤器消毒

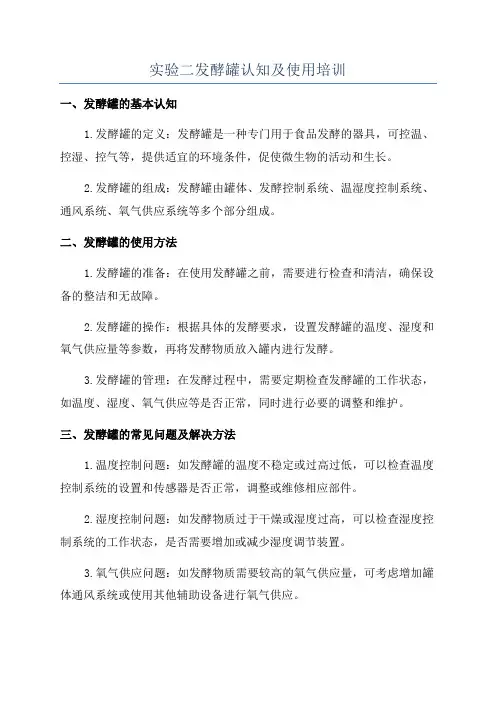

发酵罐的结构系统及使用.txt28 生活是一位睿智的长者，生活是一位博学的老师，它常常春风化雨，润物无声地为我们指点迷津，给我们人生的启迪。不要吝惜自己的爱，敞开自己的胸怀，多多给予，你会发现，你也已经沐浴在了爱河里。实验十五发酵罐的结构系统及使用方法一、实验目的： 1 ．了解发酵罐（气升式、搅拌式）的几大系统组成，即空气系统、蒸汽系统、补料系统、进出料系统、温度系统、在线控制系统。2．掌握发酵罐空消的具体方法及步骤3．掌握发酵罐进料及实消的具体方法及步骤4．掌握发酵罐各系统的控制操作方法 二、实验原理： 1．蒸汽系统：三路进汽——空气管路、补料管路、罐体） 2．温度系统： （1）夹套升温：蒸汽通入夹套。 （2）夹套降温：冷水通入夹套，下进水，上出水。 （3）发酵过程自动控温系统：热电偶控温，马达循环，只能加热，发酵设定温度低于室温时，由夹套进冷水降温。 3．空气系统： 取气口T空压机：往复式油泵获得高脉冲的压缩空气 粗过滤器：由沙布包裹棉花压实成块状叠加制得，作用是去除部分细菌及大部分灰尘 （贮气罐）：空压机压缩使气体温度升高，经贮气使气体保温杀菌；压缩空气中有油污、水滴，且压力不稳，有一定的脉冲作用，会冲翻后面的过滤介质，贮气后可使油滴重力沉降，减小脉冲。 冷却塔）：有降温并稳定作用，同时经旋风分离器进行气液分离 （丝网分离器）：通过附着作用，逐步累积沉降而分离5 微米以上的微粒其作用介质为铜丝网 （加温器）：对压缩空气升温，除湿，使湿度达50%-60% 总过滤器：纱布包裹棉花加活性炭颗粒，逐层压紧而成。 分过滤器：平板式纤维，中间为玻璃纤维或丝棉，下面放水阀应适时打开放出油、水，再用压缩空气控干。
发酵罐安全操作流程 Prepared on 24 November 2020
发酵罐安全操作流程 一、准备工作 1、检查蒸汽发生器，确保已开启； 2、检查空气源，保证供气压力在~之间，相对湿度应小于60%；再调节空 气减压阀，使其出口压力在~之间； 3、检查各管道、阀门是否有泄漏，进料口、补料口硅胶垫是否需要更换， 如有请及时修整； 4、检查各压力表是否归零，不能归零的予以更换； 5、检查罐内是否清洗干净； 6、查看控制系统、传动系统是否良好； 7、检查完毕进行打压试漏：压力保持30min，如果出现压力下降，请用肥 皂水查找泄漏点，并进行修复； 8、安装已标定的PH电极、溶氧电极等其他检测设备，确保已安装到位、螺母旋紧； 9、检查一切无问题，如实填写记录并签字； 二、空气过滤器消毒 1、首先关闭空气过滤器前的进蒸汽阀，缓慢卸掉空气过滤器内压力； 2、打开蒸汽过滤器下端的排污阀（排净冷凝水后微开），缓缓开启蒸汽 阀，排净管道内冷凝水后调整蒸汽阀大小，保证蒸汽压力以上； 3、打开空气过滤器下端的排污阀，慢慢打开过滤器前的蒸汽阀，待排尽冷 凝水后排污阀微开；
4、开启过滤器后的排气阀门，通过调整其与蒸汽阀的大小，维持压力~消毒 30min； 5、消毒结束调小排气阀与排污阀的开度，迅速关闭蒸汽阀同时打开进空气 阀（换气过程中保证压力不掉零），调整空气阀大小保持压力在~，以便吹干空气过滤器； 6、约20~30min过滤器吹干后（过滤器外壁温度降至常温，手试吹出的空气 干燥、细腻、滑润），关闭过滤器下端的排污阀及排气阀，保持正压； 三、罐空消 1、首先打开夹套下端的排水阀，排尽夹套中的水； 2、依次打开取样阀、蒸汽阀，排尽管道内冷凝水后将取样阀转为微开；稍 开罐排气阀，再缓慢开启罐底隔膜阀使蒸汽徐徐进入发酵罐； 3、在灭菌过程中时刻注意并控制罐压在~内，罐压的控制通过蒸汽阀和排气 阀来实现； 4、空消30~50min后，关闭蒸汽阀和罐底隔膜阀，关闭后压力会迅速下降， 为防止罐内产生负压，需将进空气阀打开，维持罐压~或者压力下降至零时将排气阀打开自然冷却；待温度降至80℃以下时排尽罐内冷凝水； 四、实消 1、将标定好的PH电极、溶氧电极等检测设备安装，检查确保安装到位，旋紧螺母； 2、关闭罐底隔膜阀，微通风、开低转速，按工艺要求将配制好的培养基加 入罐内，检查无漏加原料后将加料口螺母适度拧紧；
一、通用式发酵罐的尺寸及容积计算 1. 发酵罐的尺寸比例 不同容积大小的发酵罐，几何尺寸比例在设计时已经规范化，具体设计时可根据发酵种类、厂房等条件做适当调整。通用式发酵罐的主要几何尺寸如下图。 （1）高径比：H 0︰D ＝(1.7~4)︰1。 （2）搅拌器直径：D i ＝3 1D 。 （3）相邻两组搅拌器的间距：S ＝3D i 。 （4）下搅拌器与罐底距离：C ＝（0.8~1.0）D i 。 （5）挡板宽度：W ＝0.1 D i ， 挡板与罐壁的距离：B ＝（ 81~51）W 。 （6）封头高度：h ＝h a ＋h b ， 式中，对于标准椭圆形封头，h a ＝4 1D 。 当封头公称直径≤2 m 时，h b ＝25 mm ；当封头 的公称直径＞2 m 时，h b ＝40 mm 。 （7）液柱高度：H L ＝H 0η＋h a ＋h b ， 式中，η为装料系数，一般情况下，装料高度取罐圆柱部分高度的0.7倍，极少泡沫的物料可达0.9倍，对于易产生泡沫的物料可取0.6倍。 2. 发酵罐容积的计算 圆柱部分容积V 1： 0214H D V π = 式中符号所代表含义见上图所示，下同。 椭圆形封头的容积V 2： )6 1(4642222D h D h D h D V b a b +=+=π π π 公称容积是指罐圆柱部分和底封头容积之和，其值为整数，一般不计入上封头的容积。其计算公式如下： )6 140221D h H D V V V b ++= +=（公π 罐的全容积V 0： )]6 1(2[4202210D h H D V V V b ++=+=π 如果填料高度为圆柱高度的η倍，那么液柱高度为： b a L h h H H ++=η0 装料容积V ： )6 1(40221D h H D V V V b ++= +=ηπη 装料系数η：

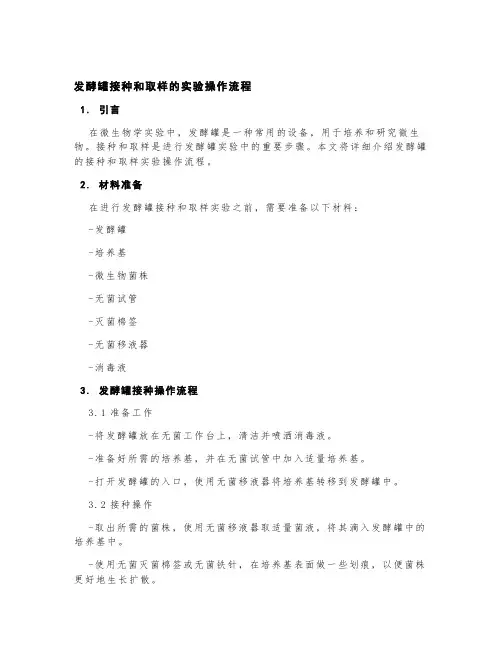

10L-在位灭菌发酵罐操作规程 一、灭菌（在位灭菌） 1、水箱中装入足够的蒸馏水； 2、检查罐线连接是否完好； 3、打开蒸汽发生器、至排气口有蒸汽冒出时关闭排汽口； 4、在蒸汽工作时，把培养基加入到发酵罐中，关紧各阀门； 5、用钟罩罩上发酵罐，并用螺母固定结实； 6、蒸汽发生器达到设定的压力时，打开通气阀门使蒸汽通入发酵罐的下部； 7、然后打开发酵罐上下的连接阀门，使蒸汽通入上部至钟罩顶有蒸汽冒出； 8、关闭钟罩顶的阀门，使温度上升； 9、调整蒸汽通入的速度，使温度以比较快的速度升至95℃； 10、用比较慢的速度升至120℃，并维持15min； 11、关闭通气阀，停止通入蒸汽，待钟罩内温度降至室温时，打开钟罩顶的阀门排汽； 12、汽排净后，拿下钟罩，把各罐线连接好。 二、发酵培养 1、在控制器上设定好发酵的温度pH、搅拌转速等参数； 2、连接好pH电极、温度电极，打开相应控制软件； 3、调整无菌空气的流量； 4、在酒精火焰的保护下，将菌种加入到发酵罐中； 5、打开冷却水，在控制器上按键开始发酵，控制系统自动记录数据。 三、发酵完毕 1、停止发酵，记录数据保存； 2、把发酵液排出进行后续处理，用水洗净发酵罐； 3、在计算机上记录的数据存盘，关闭控制器； 4、在计算机上处理记录的数据。 5L-玻璃发酵罐操作规程 一、发酵准备 1、检查各罐电路及罐体供水； 2、注入培养基，安装好pH电极、DO电极； 3、设定发酵条件； 4、pH电极零点和斜率进行标定，DO电极零点标定； 5、连接好公用罐线，并保证安全可靠； 6、过滤器胶管用弹簧夹夹紧，防止在消毒过程中培养基倒流进入空气过滤器； 7、用闷冒盖紧pH电极上端口，防止因电缆插口受潮导致电极故障； 8、溶氧电极上端口用吕铂纸包裹，防止因电缆插口受潮导致电极故障； 9、盖紧其它罐盖接口，移去排汽冷凝器冷却水进出口的水管； 10、离位实罐灭菌：玻璃罐体及各补料瓶盖好牛皮纸放入灭菌锅，灭菌过程温度升降要缓慢； 11、灭菌结束，尽快将罐体放回原位，并尽快通入空气。 12、培养基温度至发酵温度时，pH电极pH值进行修正，DO电极斜率标定零点。 二、发酵 1、接种：调节空气流量，旋松接种口，在火焰保护下进行接种，旋紧接种盖，移去火焰圈； 2、连接好各补料瓶、酸碱液及消泡剂瓶；
基因工程菌发酵操作流程 1.检查发酵车间是否达到发酵要求(所以设备处于待用状态)。 2.通知蒸汽车间按时送符合要求蒸汽。 3.种子罐基础培养基的领料及定容配制。 4.种子罐的PH、DO电极的校正安装和补料口堵头更换。 5.种子罐进料，调PH。 6.种子罐基础培养基在位灭菌，同时灭移种管道上段。 7.种子罐冷却后可连接酸、碱、消泡剂补料瓶。 8.种子罐培养基温度、PH(需进一步校准)、罐压、消泡达到发酵条 件。通知菌种室准备菌种转接。 9.无菌操作将种子罐所需MgSO4、Amp转入菌种转换罐。 10.种子罐扩增培养发酵阶段需平稳控制罐压、PH、DO、温度、消泡。 11.大罐基础培养基领料及配制。 12.大罐PH、DO电极校正安装及补料口堵头的更换。 13.大罐进料、定容、调PH；碱罐碱液的配制。 14.大罐基础培养基在位灭菌，同时对移种管道、进料管道、补料管 道、碱罐及碱管道上段的灭菌。 15.大罐基础培养基温度降至发酵温度后再次校准PH、DO。连接补 料瓶调节至发酵条件。 16.无菌操作将大罐所需MgSO4、Amp转入菌种转换罐并转入种子罐。 17.利用压力差将种子罐里的种子液移接到大罐。 18.补碱时，将管道上阀门打开。程序设为自动，控制流量。
19.补料罐补料培养基的领料定容配制。 20.补料罐补料培养基在位灭菌，同时对管道上段灭菌。 21.补料时，将管道上阀门打开。程序设为自动，设置流量。 22.诱导剂领料，在配料罐中加水配制定容。 23.将诱导剂打入种子罐，灭菌后保持罐压。 24.利用压力差将种子罐里的诱导剂移接到大罐。 25.一段时间后，大罐的PH、DO呈上升形态即为发酵结束，可放罐 离心。
内部编号：AN-QP-HT158 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 发酵罐操作规程通用范本
发酵罐操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 1、进罐前准备工作：清洗发酵罐；电极标定；装好pH电极、溶氧电极；放出蒸汽发生器中的污水；贮水箱中加满水；培养基配制好后倒入发酵罐，调至适当体积及pH；打开搅拌；检查罐上各种盖帽，旋紧。 2 灭菌操作： 2.1打开蒸汽发生器，机器自动进水，水位达到要求后开始加热。 2.2 打开蒸汽发生器后面的球阀。 2.3 夹层进汽预热。打开夹层进汽阀门，打开夹层排汽阀门，夹层开始进汽预热。打开排气阀，排出冷空气。待温度上升至95-
德国贝朗发酵罐 德国贝朗（Biostat B）为结构紧凑、罐体可高压灭菌、有数字检测和控制单元的台式发酵罐、基本设置有一般发酵过程所必需的所有探头和附件，其罐体工作体积分别为2立升、5立升或10立升，并有2立升和5立升气升式罐体可选择。 适用于科研和生产。它的主机部分和数字控制单元集于一箱体，以缩小占用的试验台操作面。标准化数字控制单元的控制参数包括温度、搅拌转速、PH、溶氧、泡沫和液面水平。Biostat B还内设可编程序蠕动泵四台、图线记录仪六通道)联接系统、串行(RS232)打印端面和串行主计算机联接系统。若用于细胞培养，Biostat B可提供低剪切桨式搅拌器，旋转滤器(Spinfiler)和无气泡通气系统，以及中空纤维培养系统(强化元件)。 Biostat B随时可联接上可供选择的各种气体混和系统。体积尺寸(长×高×宽mm)：主机箱365×536×450，搅拌驱动装置(含支架)和罐体B2305×580×270/B5355×685×330/B10425×930×390。 美国NBS发酵罐 作为国际上著名的生物反应器生产厂家，NEW BRUNSWICK SCIENTIFIC CO., INC.是唯一能够向客户提供全面的微生物培养、植物细胞培养和动物细胞培养技术支持的公司，可向广大用户提供从实验室到中试和生产用的微生物、动物细胞、植物细胞培养的个系列发酵罐系统。公司本部拥有自己独立的细胞培养实验室和微生物发酵实验室，同时可向客户提供设备使用技术和培养技术的服务。 BioFlo 110型：是一种模块化的、组合式的高效微生物/细胞反应器，一台主控制器可以控制最多4套反应罐体同时工作，并可按实际需要提供微生物、动物细胞、植物细胞培养。罐体总体积范围：1.3L、3L、7.5L、14L、 BioFlo 310型：配置完善的标准型微生物/细胞反应器，可配备微生物反应罐体或细胞反应罐体，其控制系统相应的内置微生物培养和细胞培养二套不同的控制软件，合理的搅拌桨和罐体形状设计使得系统的传氧速率在350mMO2/L/Hr以上。对植物细胞培养，可配备相应的光照系统。罐体总体积范围：2.2L、5L、7.5L、14L BioFlo 410型：可在位灭菌微生物/细胞反应器，自带蒸汽发生装置，磁力驱动搅拌，不易染菌，升温/降温快速，适用于温度诱导型培养，大型彩色触摸控制屏，可显示各数据、及时值及趋势，并能模拟放大结果。罐体总体积范围：7L、14L、19.5L BioFlo 5000型：移动式中试微生物/细胞反应器，采用开放式框架结构，管道布局合理，维修简便，设计符合GMP标准。罐体总体积范围：40L、80L、120L BioFlo Pro型：工业用微生物/细胞反应器，是为满足工业生产要求而设计，符合GMP标准，结构简单合理，控制稳 定可靠，数据采集方便，PLC控制方式，扩展性强，其所有控制元件均采用工业通用配件，采购容易，更换维修方便，并可按照用户的使用要求定制。罐体总体积范围： 75L、150L、300L、500L、1000L、1500L 瑞士比欧发酵罐
发酵罐无菌试验 在生产抗生素过程中，为了能尽早发现染菌是否存在并对其进行恰当处理，保证正常生产，对菌种制备、种子罐、发酵罐的接种前后和培养过程中，必须要按照相应的工艺规程要求按时取样，进行发酵罐无菌试验。 发酵罐无菌试验是指培养液是否污染杂菌，可从三个方面进行分析：1、无菌试验，2、培养液的显微镜拉查，3、培养液的生化指标变化情况。其中无菌试验是判断染菌的主要依据。 现在采用的发酵罐无菌试验方法主要有肉汤培养法、双碟培养法、斜面培养法这三种。其中以酚红肉汤培养法和双碟培养法相结合起来，进行的发酵罐无菌试验用的较多。 发酵罐无菌试验1：肉汤培养法是指直接用装有酚红肉汤的无菌试管来取样，然后将无菌管放入37℃恒温室(箱)内培养。定时观察试管内肉汤培养基的颜色是否变化，同一时进行显微镜观察。 发酵罐无菌试验2：斜面培养法是指先用空白的无菌试管取样，然后在无菌条件下接种于斜面培养基上，置于37℃恒温室(箱)内培养。定时观察有无杂菌菌落生长。 发酵罐无菌试验3：双碟培养法是将种子罐样品先取入肉汤培养基中,然后在无菌条件下在双碟培养基上面划线，剩下的肉汤培养物在恒温室(箱)内培养6小时后再划线一次，发酵罐培养液直接取入空白无菌试管中，于37℃恒温室(箱)内培养6小时后在双碟培养基上划线。24小时内的双碟定时在灯光下检查有无杂菌生长。24小时~48小时的双碟1天检查一次，以防生长缓慢的杂菌漏检。正常生产过程中，种子罐和发酵罐每隔8小时取样一次，进行无菌检查。该方法经常用于单菌落挑选，可以从染有杂菌的培养液中经多次划线挑取单菌落进行分离培养，得到纯种的种子。 发酵罐无菌试验的结果一般需要8~12小时才能作出判断。为了缩短判断时间，有时向培养基中加入赤霉素、对氨基苯甲酸等生长激素可以促进杂菌的生长。
发酵罐操作流程 1 技术准备 发酵罐使用之前，应先检查电源是否正常，空压机、循环水系统是否能正常工作。同时要检查管道是否通畅及废水废气管道的完好情况。 2 空消 在投料前，气路、料路、发酵罐罐体必须用蒸汽进行灭菌，消除所有死角的杂菌，保证系统处于无菌状态。 2.1 空消步骤 打开蒸汽总开关----打开排冷凝水阀-------打开蒸汽过滤器开关------关闭预过滤器开关---打开空气精过滤器开关---打开进罐空气阀---打开空气排气阀---打开上分气包进发酵罐蒸汽阀---打开取料口进罐蒸汽阀---打开取样口排气----打开上分汽包进下分汽包阀---打开下分汽包总开关---打开下面进罐体蒸汽阀---打开接菌口和流量计出的排气阀。 2.2 空消注意事项 2.2.1 空气管路上有预过滤器和空气过滤器，预过滤器不能用蒸汽灭菌，因此在空气管路通蒸汽前，必须将预过滤器的阀门关闭。 2.2.2 空消时，应将罐上的接种口、排气阀及料路阀门微微打开，使蒸汽通过这些阀门排出，同时保持罐压为 0.13~0.15Mpa,空消时间为50分钟，夹层排水阀一直打开。 2.2.3 经常用手感受进蒸汽管道的畅通。 2.2.4 发酵罐空消前，应将夹套内的水放掉。空消结束后，应将罐内冷凝水排掉。 2.2.5空消结束后要通入无菌风吹干管路，并且管路和罐体要始终保持正压，以免杂菌的进入。 3 罐体实消 实消是当罐内加入培养基后，用蒸汽对培养基进行灭菌的过程。空消结束后，罐体压力降至0.03Mpa,打开罐体下面出料口排水阀排冷凝水，待排完后，关紧出料口阀门。打开进料口，加入培养基，拧紧。 3.1 实消步骤 开启机械搅拌装置---打开蒸汽总开关---打开拍冷凝水阀---打开上分气包进发酵罐蒸汽阀---打开夹层蒸汽阀 ---打开排气口排罐体冷空气---夹层温度达到95℃时关闭夹层蒸汽阀---打开罐体上面进蒸汽阀---打开上分汽包进下分汽包阀---打开下分汽包总开关---打开下面进罐体蒸汽阀---罐体压力达到0.15Mpa时开始计时，通过调节蒸汽阀保压30分钟。
目录 第一章啤酒发酵罐结构与动力学特征 (3) 一、概述 (3) 二、啤酒发酵罐的特点 (3) 三、露天圆锥发酵罐的结构 (4) 3.1罐体部分 (4) 3.2温度控制部分 (5) 3.3操作附件部分 (5) 3.4仪器与仪表部分 (5) 四、发酵罐发酵的动力学特征 (6) 第二章发酵罐的化工设计计算 (7) 一、发酵罐的容积确定 (7) 二、基础参数选择 (7) 三、D、H的确定 (7) 四、发酵罐的强度计算 (9) 4.1 罐体为内压容器的壁厚计算 (9) 五、锥体为外压容器的壁厚计算 (11) 六、锥形罐的强度校核 (13) 6.1内压校核 (13) 6.2外压实验 (14) 6.3刚度校核 (14)
第三章发酵罐热工设计计算 (14) 一、计算依据 (14) 二、总发酵热计算 (15) 第四章发酵罐附件的设计及选型 (19) 一、人孔 (19) 二、接管 (19) 三、支座 (20) 第五章发酵罐的技术特性和规范 (21) 一、技术特性 (21) 二、发酵罐规范表 (22) 参考文献 (24)
发酵罐设计实例 第一章啤酒发酵罐结构与动力学特征 一、概述 啤酒是以大麦喝水为主要原料，大米、酒花和其他谷物为辅料经制麦、糖化、发酵酿制而成的一种含有二氧化碳、酒精和多种营养成分的饮料酒。我国是世界上用谷物原料酿酒历史最悠久的国家之一，但我国的啤酒工业迄今只有100余年的历史。改革开放以来，我国啤酒工业得到了很大的发展，生产大幅度增长，发展到现在距世界第二位。由于啤酒工业的飞速发展，陈旧的技术，设备将受到严重的挑战。为了扩大生产，减少投资保证质量，满足消费等各方面的需要，国际上啤酒发酵技术子啊原有传统技术的基础上有很大进展。尤其是采用设计多种形式的大容量发酵和储酒容器。这些大容器，不依靠室温调节温度，而是通过自身冷却来控制温度，具有较完善的自控设施，可以做到产品的均一性，从而降低劳动强度，提高劳动生产率。 就发酵罐的外形来分，主要有圆柱锥形底罐、圆柱蝶形罐、圆柱加斜底的朝日罐和球形罐等。 二、啤酒发酵罐的特点 1、单位占地面积的啤酒产量大；而且可以节约土建费用； 2、可以方便地排放酵母及其他沉淀物（相对朝日罐、通用罐、贮就罐而言）；
发酵罐安全操作规程 1．目的 通过建立发酵罐安全操作规程并严格执行，确保发酵罐安全运行。 2．适用范围 本规程用于机械搅拌（皮带轮减速装置）和无机械搅拌钢制发酵罐的维护、检修操作。 3．职责 3．1生产部负责本规程的组织制定。 3．2操作人员负责本规程的实施。 4．内容 4．1检修类别及间隔期 4．1．1 检修类别 发酵罐的检修类别分小修、中修和大修。 4．1．2 检修间隔期 A．小修：每2个月进行一次。 B．中修：每10个月进行一次。 C．大修：每30个月进行一次。 D．发酵罐在定期检修间隔期内，还应根据其实际运转情况，确定检修类别、内容和期限。 4．2检修内容 4．2．1小修 A．检查紧固各部件连接螺栓。 B．检查、调整机械密封端面的压力。 C．检查、消除人孔、视镜、接管口、阀门等处的泄漏点，更换老化的密封垫。 D．检查、检修转动部件的磨损件。 E．检查、调整传动皮带的松紧度。 F．检查附属的仪器仪表和电控装置。 G．检查润滑部位，并按规定加注或更换润滑油。
H．检查并局部修补保温层，对油漆脱落处涂漆。 4．2．2中修 A．包括小修内容； B．检查、清洗、修理机封装置，必要时更换磨损部件； C．检查、调整传动皮带轮的运转情况，必要时更换传动皮带、轴承等易损件； D．检查、修理、调整搅拌系统，更换损坏的联轴器、轴瓦、搅拌器轴承； E．按劳动部《在用压力容器检验规程》检测罐壁厚、裂纹、变形和焊缝质量，必要时进行局部修补，更换或修理损坏的人孔、视镜、接管、档板等附件； F．对降温盘管及空气管件进行试漏检查，并修补泄漏点； G．检查、修理各仪表及控制装置； H．整体修补保温层及涂漆。 4．2．3大修（包括中修内容） A．检查、修理减速装置，更换轴承； B．检查、修理或更换搅拌系统的主轴、联轴器轴瓦、拉杆、搅拌器、轴承等附件； C．调整罐体、减速装置、搅拌轴的位置偏差和间隔； D．换热系统和空气系统的管件试漏，更换腐蚀严重的管道、管件及阀门； E．检查、修理筒体、封头。 4．3检修前的准备 4．3．1技术准备 A．设备使用说明书，图纸、有关标准、检修记录； B．设备运行时间、缺陷、隐患、事故等状况记录。 4．3．2物资准备 A．检修用的材料、备件； B．检测仪器、拆装工具和起重设施； C．切断发酵罐电机总电源，并设有禁止启动的警示牌； D．清洗发酵罐，隔断与其它设备各连接管路，并悬挂标志牌； E．进罐前，应彻底将罐内气体排除，人员在罐内作业过程中，应不断换进新鲜空气，必要时检修人员应配带防毒呼吸器，罐外必须设人监护；
发酵罐设备分类简介 发酵罐 用于抗生素、氨基酸等近代生物技术产品的发酵罐，其主要形式结构未见有突出进展的介绍，而有关性能操作的部件却有日新月异的发展。主要是： 罐型结构 在生产规模应用的发酵罐大部分的型式，仍然是机械搅拌式、液体喷射循环式和压 缩空气鼓泡式三大类型。 1、机械搅拌式发酵罐 主要是从径向液流的涡轮搅拌器向轴向液流的翼型叶轮及其组合结构的研究方向发展，Lightnin公司的A315为首的轴向叶轮在80年代问世以后，许多国家的类似研究报道陆续发表，其几何尺寸大同小异，叶轮与罐径之比一般为0.5，搅拌功率常数为0.75。同时类似的结构ProchemMaxflo T搅拌器，叶轮与罐径之比稍小，为0.47，而搅拌功率常数为1.0。随之而起的还有Scaba 6SRGT搅拌器，叶轮与罐径之比为0.44。搅拌功率常数为1.40；另一种Ekatolnter搅拌器的叶轮与罐径之比则大至0.60，搅拌功率常数小至0.30，特别适用于高粘度的培养液的混合过程，并且对被 培养的生物体的剪切力也相当小，在配对使用时，具有良好的效果。 这些搅拌器虽然大都能够在不同程度上节约能量、提高气液接触效率。但是并不能完全取代涡轮搅拌器，不少生产工厂往往采用这类搅拌器与径向液流的涡轮搅拌组合使用，适当改变搅拌叶距，收到取长补短的效果，也有不少技术革新的介绍。国内已有不少单位进行研究开发，也有工厂曾经引进现成组件，在青霉素、柠檬酸、黄元胶等产品进行过15～100吨罐规模的试验。 2、液体喷射循环式发酵罐 这类罐型有塔式和罐式两种，通过动力输送培养液经过设在顶部或底部的喷嘴在高速液流下与压缩空气或自行吸入的空气进行混合，在反应器内自上而下或自下而上地经过或不经过导流筒或筛板进行分隔，实现发酵过程。对于大型发酵罐，由于搅拌罐的功率消耗太大，发展这类罐型仍然受到重视。研究开发的重点是喷嘴型式和结构。总的趋势是由双喷嘴向单喷嘴方向发展，从改进几何尺寸着手，提高气液比和混合效率。对于大型的罐式生物反应器，一种较新的构型是液体由下方的喷嘴进

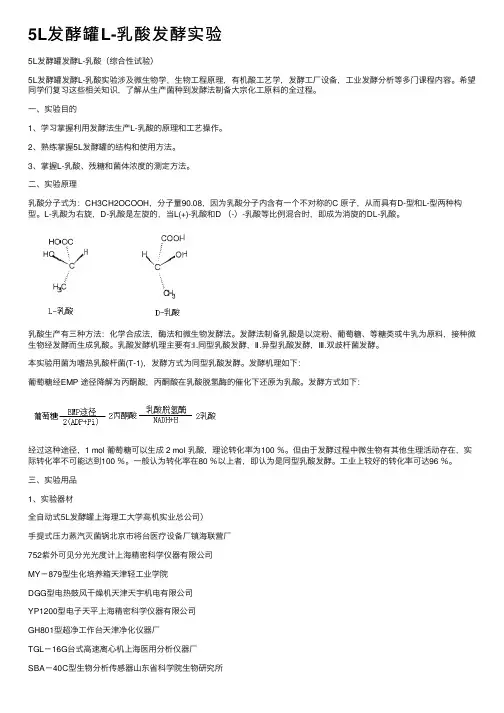

发酵罐溶氧速率测定实验 一、实验目的 了解机械搅拌通风式发酵罐的搅拌功率、搅拌转速及通风量三者之间的关系及其对溶氧速率的影响。学习测量液体中溶解氧的方法。 二、实验任务 1、测定不同风量、不同转速下的溶氧速率及功率消耗 2、研究风量、转速及功率消耗对溶氧速率的影响 三、实验装置 本实验装置的主要组成部分是一台小型机械搅拌通风式反应器（发酵罐），总容积5 L，装有两档六弯叶涡轮搅拌器。搅拌器可无级变速，这是通过调压变压器改变输入搅拌电机的电压实现的，其实际转速由转速数字显示仪配合光电转速传感器测量和显示，所消耗功率由电流表和电压表显示。 四、实验原理及方法 好气性微生物在深层液体中培养是利用溶解状态的氧，所以反应器的溶氧速率是标志该反应器性能的一个重要参数。通常，在恒定搅拌转速时，风量增大，溶氧速率应增大，风量一定时，搅拌转速的改变能改变气泡的分散度，亦即改变气-液两相接触界面和接触时间，液体中含气量的变化会引起液体密度的变化，从而使搅拌功率发生变化。 本实验是测取常压状态下，不同风量、不同转速时的溶氧速率及其功率消耗，具体步骤如下： 1、向反应器内注入3.5L自来水，在慢速搅拌下加入1.07g硫酸铜作催化剂，加入0.4g无水亚硫酸钠以除去水中的氧。 2、当溶氧值降至0％时，通入空气，保持低通风量一段时间，以确保无水亚硫酸钠反应完全。在溶氧值升至12%左右，调准所要求的风量及搅拌转速、记录此时的搅拌功率。
3、液体中溶氧值开始升高后，用秒表记录溶氧值升至20％、30％、40％、50％、60％所需要的时间。 4、当溶氧值大于60％后，停止通风，搅拌器维持低速搅拌，重新加入0.4g 无水亚硫酸钠去氧，然后重复2、3步骤，测取另一组数据。 五、实验结果(由溶氧浓度12％开始计时) 1、搅拌转速为100r/min时，其电流恒为0.13A，电压为15V，其他各项数据为：表一： 2、搅拌转速为150r/min时，其电流恒为0.13A，电压为20V，其他各项数据为：表二：

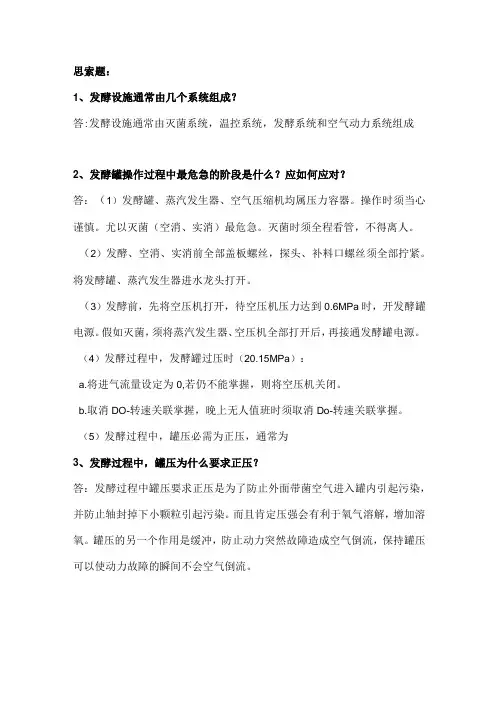

发酵罐基本操作流程 一.启动电脑 1.连接电源插座，打开电脑电源开关。 2.进入电脑操作界面，密码1155。 3.小罐为编号1,最大容积10L,装入液体最少5L,最多8L。 4.大罐为编号2,最大容积50L,装入液体最少20L,最多40L。 二.灭菌 1.使用前准备:必须对蒸汽发生器及空气压缩机进行排污,发酵罐所有阀门关闭,但最下面排水阀门打开（黑色直形搬到和管道平行）。 2.升温阶段:打开蒸汽发生器,等达到0.4MPa,打开进夹套蒸汽开关（红色园形）至最大，搅拌打开，温度到80度以后关闭搅拌，排水阀关小一点，打开进罐蒸汽阀门（红色园形），在灭菌过程中进气压力要始终高于罐后压力。在接近121度时把尾气排气阀（黑色园形）和排水阀（黑色直形）稍微开点，以振动低温蒸汽和夹套中的冷凝水，有利于升温。 3．保温阶段：若T>121度，先关进小夹套蒸汽开关和进罐蒸汽阀门（微调），若继续升温，打开排水阀（微调），确保温度维持在119-123度之间。 5.吹干过滤器: 关闭蒸汽发生器，关闭进夹套蒸汽阀门和进罐蒸汽阀门（红色园形），关闭气体进罐球阀（黑色园形）。打开过滤器后面的排水阀门（一黑一蓝两个圆形阀门）；找开空压机，打开进气阀（黑色直形）和气体流量计开关（黑色园形），等待两个白色胶管变凉（不
烫手，约5min）后，关闭一黑一蓝两个排水阀。 6. 降温阶段：打开空气进罐开关至最大，打开尾气阀至适当开度，使空气进罐。在控制面板上将加热开关关闭。打开总进水阀门（黑色直形）、出水阀和加热器进水阀（兰色直形），进行降温，温度低于90度时可适当开搅拌加速降温。 7．接种：温度降至需要温度时进行接种。关闭空气，点上火圈，在火焰保护下接种，接种完毕后将接种口盖灼烧灭菌后盖上。打开空气，将气体流量和罐压调至合适的值后开始发酵。 注意事项： 整个过程中防止烫伤！ 发酵过程中罐压不能掉零！ 操作过程比较复杂，生手一定要在有经验的人指导下进行操作！ 设置参数不能随便改动！ 空压机定期排水、蒸汽发生器每用完一批排污！
软件批准号：CSBTS/TC40/SC5-D01-1999 DATA SHEET OF PROCESS EQUIPMENT DESIGN 工程名： PROJECT 设备位号： ITEM 设备名称： EQUIPMENT 图号： DWG NO。 设计单位： DESIGNER
C 名义厚度n t 压力试验温度下的屈服点t s 焊接接头系数 名义厚度n 设计温度下的许用应力t 焊接接头系数 计算厚度 mm 名义厚度n mm
计算所依据的标准 GB 计算条件 筒体简图 计算压力 P c MPa 设计温度 t C 内径 D i mm 材料 S30408 ( 板材 ) 试验温度许用应力 MPa 设计温度许用应力 t MPa 试验温度下屈服点 s MPa 钢板负偏差 C 1 mm 腐蚀裕量 C 2 mm 焊接接头系数 厚度及重量计算 计算厚度 = P D P c i t c 2[]σφ- = mm 有效厚度 e =n - C 1- C 2= mm 名义厚度 n = mm 重量 Kg 压力试验时应力校核 压力试验类型 液压试验 试验压力值 P T = [][]σσt = (或由用户输入) MPa 压力试验允许通过 的应力水平 T T s = MPa 试验压力下 圆筒的应力 T = p D T i e e .().+δδφ 2 = MPa 校核条件 T T 校核结果 合格 压力及应力计算 最大允许工作压力 [P w ]= 2δσφ δe t i e []()D += MPa 设计温度下计算应力 t = P D c i e e ()+δδ2= MPa t MPa 校核条件 t ≥ t 结论 合格
实验四发酵罐溶氧速率测定实验 一、实验目的 了解机械搅拌通风式发酵罐的搅拌功率、搅拌转速及通风量三者之间的关系及其对溶氧速率的影响。学习测量液体中溶解氧的方法。 二、实验任务 1、测定不同风量、不同转速下的溶氧速率及功率消耗 2、研究风量、转速及功率消耗对溶氧速率的影响 三、实验装置 本实验装置的主要组成部分是一台小型机械搅拌通风式反应器（发酵罐），总容积5 L，装有两档六弯叶涡轮搅拌器。搅拌器可无级变速，这是通过调压变压器改变输入搅拌电机的电压实现的，其实际转速由转速数字显示仪配合光电转速传感器测量和显示，所消耗功率由电流表和电压表显示。 四、实验原理及方法 好气性微生物在深层液体中培养是利用溶解状态的氧，所以反应器的溶氧速率是标志该反应器性能的一个重要参数。通常，在恒定搅拌转速时，风量增大，溶氧速率应增大，风量一定时，搅拌转速的改变能改变气泡的分散度，亦即改变气-液两相接触界面和接触时间，液体中含气量的变化会引起液体密度的变化，从而使搅拌功率发生变化。 本实验是测取常压状态下，不同风量、不同转速时的溶氧速率及其功率消耗，具体步骤如下： 1、向反应器内注入3.5L自来水，在慢速搅拌下加入1.07g硫酸铜作催化剂，加入0.4g无水亚硫酸钠以除去水中的氧。 2、当溶氧值降至0％时，通入空气，保持低通风量一段时间，以确保无水亚硫酸钠反应完全。在溶氧值升至12%左右，调准所要求的风量及搅拌转速、记录此时的搅拌功率。 3、液体中溶氧值开始升高后，用秒表记录溶氧值升至20％、30％、40％、50％、60％所需要的时间。 4、当溶氧值大于60％后，停止通风，搅拌器维持低速搅拌，重新加入0.4g 无
发酵操作规程（空气系统，种子罐，发酵罐）： 一,使用前的技术准备 1 . 上岗前的技术培训：发酵罐是机电一体化的高科技设备,因此; 操作人员上岗前必须进行技术培训,使他们熟悉整个系统的工作原理,管路, 阀门的操作程序,并对空压机,能正确操作使用.未经培训 的人员,不得单独上岗操作. 2. 设备使用之前, 应先检查电源是否正常, 空压机, 循环水系统是否能正常工作. 3. 检查系统上的阀门, 接头及紧固螺钉是否拧紧. 4. 开动空压机, 用0.15Mpa 压力, 检查发酵罐, 过滤器, 管路, 阀门的密封性能是否良好,有无泄漏. 5. 溶氧仪, pH 仪, PLC 系统应根 据使用说明书进行检查, 校正. 6. 上岗人员对上述各项必须能熟练操作. 二,空消在投料前,气路,料路,发酵罐必须用蒸汽进行灭菌,消除所有死角的杂菌,保证系统处于无菌状态. 1. 空气管路的空消( 1 ) 空气管路上有除水减压阀,和除菌过滤器.除水减压阀不能用蒸汽灭菌,因此在空气管路通蒸 汽前,必须将通向除水减压阀的阀门KQF1 关死,使蒸汽通过蒸汽过滤器然后进入除菌过滤器. (2) 空消过程中, 除菌过滤器下端的排气阀应微微开启, 排除冷凝水. (3) 空消时间应持续40 分钟左右,压力０.1Mpa, 设 备初次使用或长期不用后启动时, 当最好采用间歇空消, 即第一次空消后, 暂定2～3小时再空消一次, 以便消除芽孢. (4) 经空消后的过滤器, 应通气吹干, 约30 分钟, 然后将气路阀门关闭. 2. 发酵 罐空消(1)发酵罐是将蒸汽直接通入罐内进行空消. (2) 空消时, 应将罐上的接种口, 排气阀, 及料路阀门微微打开, 使蒸汽通过这些阀门排出, 同时保持罐压为0.13～0.15Mpa. (3) 空消时间为30 分钟, 特殊情况下, 可采用间歇空消. ( 4) 空消结束后, 应将罐内冷凝水排掉. 注意: 1.发酵罐空消时, 应将夹套内的水放掉, 空消时最好 将夹套排水阀打开, 以防夹套水排不净. 2.空消时, 溶氧, pH 电极应取出, 可以延长其使用寿命. 三,实消:实消是当罐内加入培养基后,用蒸汽对培养基进行灭菌的过程. 1. 空消结束后, 首先需将pH, Do 电极校正好后装入罐体中的接头中, 然后将配好的培养基从加料口加入罐内,此时夹套内应无冷却水. 2. 一般培养基的配方量以罐体全容积７０—７５%左右，根据培养基的泡沫而定。考虑到冷凝水和接种量因素, 水量约为罐体全容积的50~60% 左右, 考加加水量的多少与培养基温度和蒸汽压力等因素有关,需在实践中摸索. 3. 为了减少蒸汽冷凝水, 实消先
