EDM-Modal 模态分析软件的标准模态分析是一套完整的分析流程，包括从FRF数据选择到模态参数识别，再到结果验证和振型动画。
模态实验完成后，所有的FRF数据可用来进行下一步的模态分析。用户也可以从外部导入需要的FRF数据，增加或替换某些FRF信号。编辑完成的FRF 数据列表可导出到本地成为一个已选择集合，也可以导入已选择的集合直接用于分析。这些操作集中在“模态数据选择”模块。所有的FRF数据都能在模块浏览，同时几何模型显示已选择信号的测点，信号窗口分单独显示和集中显示两种方式浏览信号。
单击“模态参数”健，模态辨识过程将被启动。模态指示函数（MIF），包括MMIF，CMIF, RMIF，虚部集总，以及Mag集总，有助于指示重根和高度偶合的根（模态）。
稳态图（Stability Diagram）是模态参数识别的一种迭代方法。在标准模态分析中，我们使用最小二乘复指数法（LSCE）识别出所有极点。在稳态图中可以选择稳定的物理极点（而不是计算极点），使用最小二乘频域法进行用于下一步的振型计算。
计算出的振型结果将被保存并用以进行振型的动画显示。模态置信准则
（MAC）和FRF综合都可用来验证模态参数的正确性。
★EDM Modal 标准模态分析主要特征如下：
①易用的模态数据选择
②采用反卷积使信号平滑（仅限OMA模态测试）
③模态指示函数：Multivariate MIF, Complex MIF, Real MIF, Image Sum 自定义需要进行参数辨识的频段
④稳态图
⑤提供曲线拟合算法LSCE
⑥模态形状计算的最小二乘频域(LSFD)算法
⑦可编辑的模态振型表
⑧模态振型动画自/互MAC计算和显示
⑨拟合FRF与测量FRF对比输入/输出振型：UFF格式
★EDM Modal模态支持的功能如下：
①几何模型的创建/编辑/导入/导出/动画。
②工作变形分析(ODS)

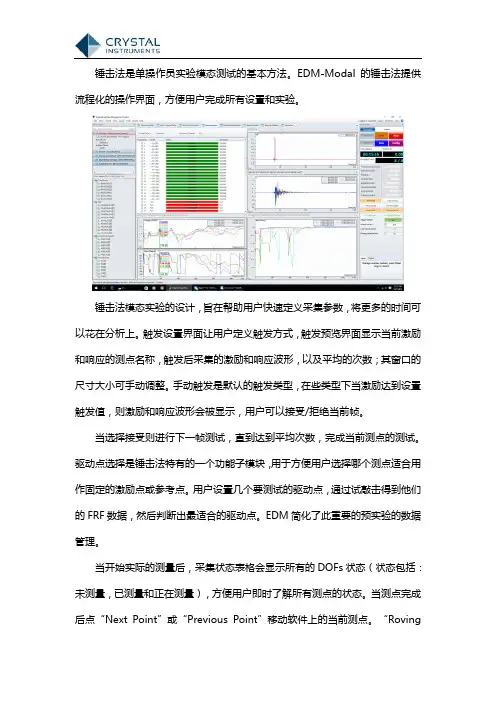

③锤击法模态实验
④SIMO与MIMO FRF模态测试
⑤SIMO正弦扫频模态测试
⑥SIMO与MIMO步进正弦模态测试
⑦工作模态测试，SSI模态识别算法

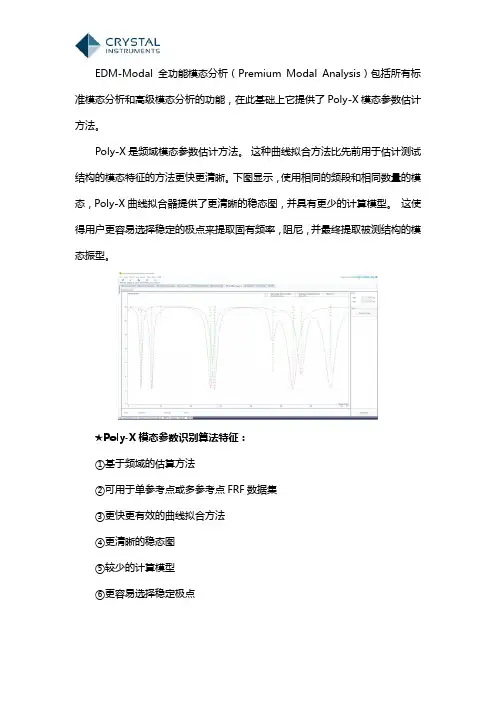

⑧多参考点模态分析Poly-X (p-LSCF) 模态分析
杭州锐达数字技术有限公司是美国晶钻仪器公司中国总代理，专注于振动控制、数据采集、模态分析、动态信号分析、故障诊断、综合环境测试领域，产品包括手持一体化动态信号分析仪、多通道动态数据采集系统、振动控制系统、多轴振动控制系统、三综合试验系统和远程状态监测系统，解决方案包括NVH测试、新能源电池测试、结构模态分析、故障诊断监测、机械性能测试、转子动力学测试、疲劳可靠性测试、综合环境测试。更多详情请拨打联系电话或登录杭州锐达数字技术有限公司咨询。
