高比设计图纸要求提高15mm），开关盒边距门口16cm，其他线盒按图纸定位安装，盒、箱安装应牢固可靠、周正、标高坐标准确，线盒四周砂浆填堵密实，不得空鼓。
5.5、管路敷设：

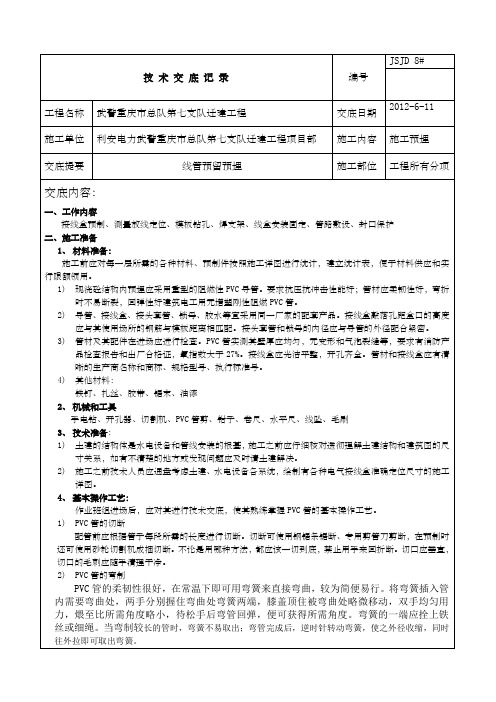

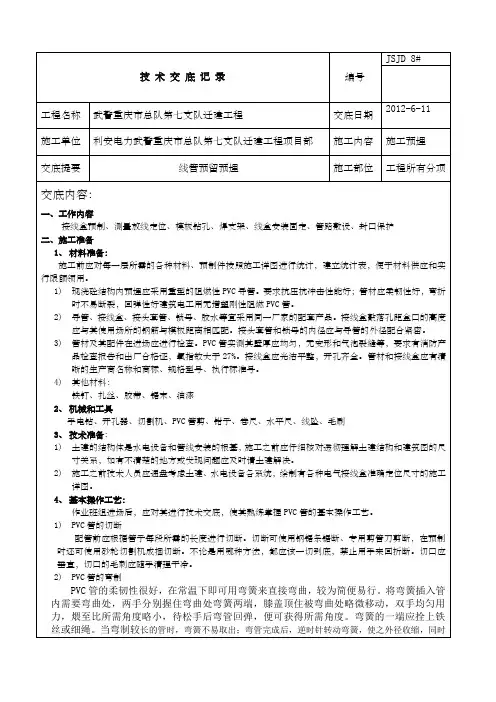

5.5.1、预制加工管材：PVC管加工前应对管材进行外观检查，无扁管、开裂现象；直径在25ｍｍ以下的管路，使用配套的弯管弹簧煨弯，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。管路弯曲处不应有褶皱、凹陷等却陷，90°弯曲长度为管外径6至10倍。直径在20ｍｍ以下的管路可以使用专用的剪管器（割管器）进行剪切，剪切时将刀口对准所需长度位置，一手握剪刀用力握紧，另只手旋转管材，注意不能使切断的管口发生变形，直至切断；直径在20ｍｍ以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐，不能斜口，以避免接管时出现质量问题。
5.5.2、暗配管敷设：

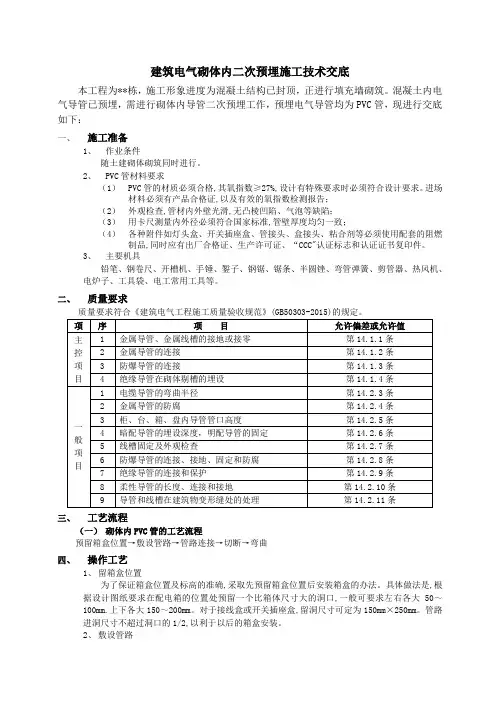

加气混凝土砌块墙暗配管：二次结构墙放线后，二次结构砌墙、导墙打灰之前，将预制的PVC线管连接到位不安装接线盒，二次结构墙砌筑时电线导管随砌体工程同步施工；因PVC 管不牢固性，在土建砌墙、打灰时一定安排专人看护，保证线管顺直，位置正确，垂直向上管口用胶带及时封堵，防止进入杂物。加气混凝土条形板暗配管：加气混凝土条形板墙安装完成，接线盒安装并堵灰完成达到一定强度后，将接线盒和地面（顶板）一次结构预留管之间画线切槽，管槽的宽度要和比线管外径宽20至30mm，两根线管可用共同敷设在同一管槽内，但两管间要间隔10mm缝隙，墙面开槽要顺直，管槽的深度以35mm为宜，墙面开槽要顺直，不得随意弯曲，严禁开横槽。加气混凝土条形板上开管槽必须使用专用刨槽机，不得用锤錾剔凿以防墙板开裂；墙面开槽后电线管沿槽敷设和接线盒、预留管头连接。
5.5.3、管路连接：PVC管路之间连接采用套管连接，套管长度不小于连接管径的2.2倍，连接管口的对口处应在套管的中心；将管子清理干净，保证粘接部位清洁干燥，在插入套管的管子接头表面用小毛刷涂抹PVC胶粘剂，要均匀、不漏刷、不流坠，立即将刷好胶水的管头

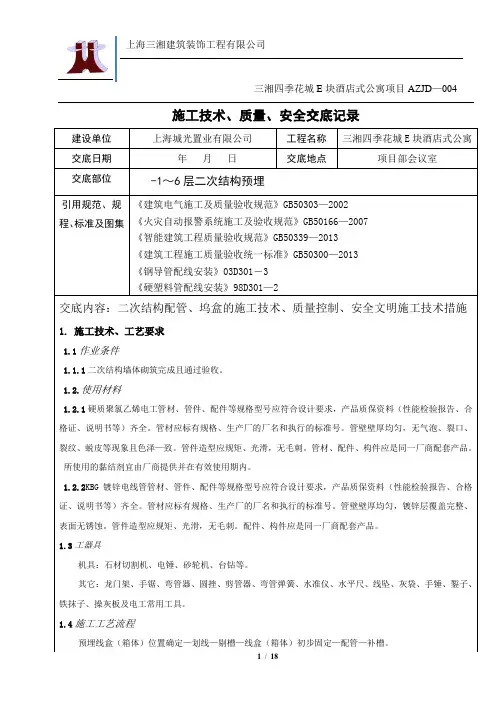

安装二次配管技术交底规范（干货） 一、安装二次配管质量风险分析 1、箱盒面距粉刷面进出控制不好原因分析： 项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。 2、水电配管开斜槽原因分析： 预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。 3、二次配管补槽后空鼓开裂原因分析： （1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接； （2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；点这免费下载施工技术资料 （3）补槽完成后未洒水养护。 二、施工事前控制措施 1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视； 2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆； 3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工； 4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程监督、管理。 三、水电二次配管过程控制措施 1、水电线盒及电箱标高控制
表C2-1 编 号 06-00-C2-004 工程名称 雁栖湖国际会都（核心岛）会议中心 及8-10#别墅工程 交底日期 20012年7月13日 施工单位 中国建筑第八工程局有限公司 分项工程名称 电气配管 交底提要 二次结构电气配管敷设 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 交底内容： 进出本工程的钢管均采用热镀锌钢管。 操作流程
表C2-1 编号06-00-C2-004 工程名称雁栖湖国际会都（核心岛）会议中心 及8-10#别墅工程 交底日期20012年7月13日 施工单位中国建筑第八工程局有限公司分项工程名称电气配管交底提要 二次结构电气配管敷设 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
表C2-1 编 号 06-00-C2-004 工程名称 雁栖湖国际会都（核心岛）会议中心 及8-10#别墅工程 交底日期 20012年7月13日 施工单位 中国建筑第八工程局有限公司 分项工程名称 电气配管 交底提要 二次结构电气配管敷设 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 一、施工准备 （一）材料要求 1 镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。镀锌管外表层完整，无剥落现象，并具有产品材质单和合格证。 2 管箍使用通丝管箍。丝扣清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。 3 锁紧螺母(根母)外形完好无损，丝扣清晰，并有产品合格证。 4 铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1．2mm ，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。并有CCC 认证。 5 面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。 6 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。 7 螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。 8 其它材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象。 （二）主要机具： 1 弯管器、液压弯管器、液压开孔器、压力案子、套丝板、套管机。 2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。 3 铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
安装二次配管技术交底单
————————————————————————————————作者：————————————————————————————————日期：
安装工程二次配管技术交底记录编号003 工程名称河南省交通规划勘察设计院有限责任公 司白沙分院公司总部办公楼 建筑面积 2.68万平方米 项目经理郑继辉交底日期2016年11月29日交底地点江西龙马建设集团有限公司项目部会议室 交底内容： 一、工程概况 本工程建设地点位于郑州市郑开大道以南、雁鸣路以西、清正路以东、文华路以北，白沙组团内，总建筑面积为2.68万平方米。结构形式为框架结构，层数为地上19层，主体高度为79.8米，总工期为320天；本建筑属于一类高层公用建筑，耐火等级为一级。 二、交底依据 1、现行国家法律、法规、规范、标准、图集：《建筑工程施工质量验收统一标准》GB50300-2013、《建筑电气工程施工质量验收规范》GB50303-200 2、《智能建筑工程施工质量验收规范》GB50339-2013等； 2、地方性法规、规范、标准； 3、江西龙马建设集团有限公司综合管理体系、企业标准、作业指导书和工程管理制度等； 三、质量目标等级：合格。 四、质量保证措施 1、建立健全工程质量保证体系和各项《质量管理制度》，项目部、人员的配备按照《江西龙马建设集团项目管理规范》等，要求须满足各项管理需求，设立各专业工长及专职质检员，对工程的全过程实行有效的质量控制。 2、严格执行有关施工及验收规范、规程、技术法规等，严禁颠倒工序，减少质量通病的发生。 3、接受各级质量监督检查部门的监督指导。 4、遵守关键工序的作业指导书以及相关的技术交底等，按图施工，认真贯彻落实施工组织设计、施工方案、工艺标准等文件。 5、理顺管理线条，明确分工职责，落实施工质量过程控制责任制；项目经理总负责、总领导，生产经理中间控制，主要技术负责人、施工员、质量员、工长基层检查的三级质量管理系统，建立一套自上而下的信息交流与反馈渠道。 6、施工中所用的设备、材料、成品、半成品要严格质量控制，按要求进行质量检验、复试，合格后方可使用。 7、分阶段进行质量控制：事前控制、过程控制、事后控制。 交底单位江西龙马建 设集团有限 公司 交底人接受交底人
最新整理电气二次配管技术交底 交底内容： 一、施工准备 1.技术准备： 施工前应认真熟悉施工图纸，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分组成、施工质量和特殊施工方法做到心中有数。了解设计单位的技术交底、图纸会审及相关洽商的内容。参考各专业的施工图、观察相关专业的管路走向，坐标位置之间的交叉配合是否有冲突应综合校核，在管道密集处，绘出管平线面综合布线图。收集已建工程通病信息以便避免出现，明确施工重点与难点和质量管理点。对施工需要的计量、测量器具提前做好准备。 2、材料准备： 钢管壁厚均匀、管里无毛刺、不允许有折皱、裂缝、分层、搭接焊缺陷存在，并且应有产品合格证。管箍应用通丝管箍。，套管长度应为管外径的2.2倍。铁质开关盒、灯头盒、接线盒、应符合标准要求规格应与装置件配套，不使用的管孔应完整，镀锌完整、无脱落，通丝管箍、根母、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈具为镀锌件，镀锌层完整无缺。 3.机具准备： 手扳煨管器、液压煨管器、液压开空气、压力案子、套丝扳、套管机。手锤、錾子、钢具、扁锉、管钳子、活板子。手电钻、台钻、钻头、沙轮具、电焊机、气焊工具。钢卷尺、铅笔、水平尺、线坠、粉线代、灰铲、灰桶、油桶、油漆、梯子、高凳等。 4.动动力安排 劳动力的要求要根据工程量的多少进行，做到不误土建施工。施工人员要经过培训要持相应的上岗证。
5.作业条件 各层水平线，墙厚度线弹好后，配合土建施工。土建砌体完成且砌体所用砂浆达到强度标准，根据图纸的尺寸和位置配合土建进行施工。二、工艺流程 2、技术质量标准： 符合建筑电气工程质量验收规范（GB50303-20xx） 3．操作要点和技术要求 3.1.在土建一次板面清扫干净，墙体放线定位完成后，将电气线管根据墙体尺寸位置调正合理，配管的弯曲处不得有折皱，凹凸和裂缝，弯曲程度应不大于管外径的10％，弯曲角度不宜小于90％，管口用胶带封堵。 3.2.在土建施工过程中，电气安装人员现场配合，预留出地面及顶板线管口，以及根据图纸设计位置，预留出暗装配电箱预留洞，大于300mm*300mm 的洞口时应联系土建加顶置过梁。 3.3.管径在Φ25及以上的管子应使用液压煨弯器，根据管子需要煨成的弧度选择相应的模具，将管子的起弯点对准煨弯的起弯点，然后拧紧夹具，煨出所需的弯度。煨弯时使管外径与煨弯器紧贴，以免出现凹凸现象。管径在Φ25以下的管子可使用手动弯管器。 3.4.电气线管与盒的连接采用螺母连接，带上螺母的管端在盒内露出锁紧螺母纹应为2~4扣，不能过长或过短，多根管线同时进入箱时应注意入箱部分的管端长度应一致，管口应平齐。配电箱开孔禁止直接使用电气焊机以及切割机开通长孔洞，必须一管一孔，管口与箱体连接必须使用专用锁母连接，金属导管按照标准图集做好与箱体接地，接地线严禁直接绑扎或焊接到金属管上，必须使用专用接线夹压接。 3.5.箱、盒接管时，先将洞内杂物清理干净，依照管路的走向敲掉盒子的敲落孔，用不低于M10的水泥砂浆填入洞内，将箱、盒稳端正，待水泥砂浆凝固后，再接短管入箱、盒。

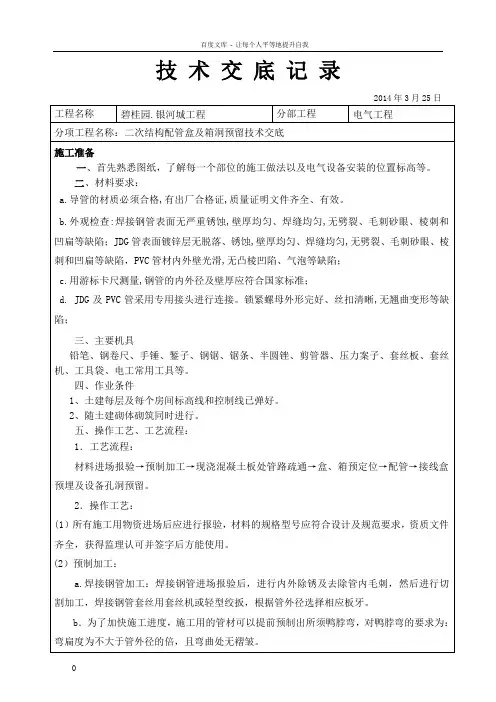

一、施工准备 1 技术准备 1.1熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工方案。 1.2确定施工方法、施工方案编制完毕经审批。 2 材料要求 2.1 材料要求： 2.1.1 镀锌钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。 2.1.2 管箍使用通丝管箍。丝和清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。 2.1.3 锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。 2.1.4 护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。 2.1.5 铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。 2.1.6 面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。 2.1.7 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。 2.1.8 螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。 2.1.9 其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。 2.2 主要机具： 2.2.1 煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。 2.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。 2.2.3 铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。 2.2.4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。 2.3 作业条件： 2.3.1 明管敷设： 2.3.1.1 配合土建结构安装好预埋件。 2.3.1.2 配合土建内装修油漆，浆活完成后进行明配管。 2.3.1.3 采用胀管安装时，必须在土建抹灰完后进行。 2.3.2 吊顶内或护墙板内、管路敷设： 2.3.2.1 结构施工时，配合土建安装好预埋件。 2.3.2.2 内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在预板或地面弹出实际位置。 二、施工工艺 1、工艺流程 明管敷设----预制加工（切管、套丝）----测定盒箱位置-----稳住盒箱位置-----管路连接----明管敷设----地线连接（跨接地线、防腐处理） 2、操作工艺 2.1 明管敷设基本要求：根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱、弯管。明管敷设工艺与暗管敷设工艺相同处请见相关部分。在多粉尘，易爆等场所敷管，应按设计和有关防爆规程施工。
电气专业预留预埋安全技术交底 一、施工准备 施工前组织相关人员学习相关规范、图集，熟悉图纸，明确施工工艺，制定施工方案，对图纸进行深化设计。班组施工前，进场员工必须进行安全教育培训，焊工和电工必须持证上岗。 施工机具准备：铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。 材料准备：KBG管、焊接钢管（SC）、PVC管、接线盒（开关盒）、管接头、电焊条等。 技术准备：施工班组应配备专业的技术人员、电工和焊工。 KBG管、焊接钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁等现象。 原材料、半成品的质量控制及焊接用的材料型号、规格及性能应满足设计及施工规范要求。 设备及检测仪器、电焊机及其所用附件满足施工安全要求。 二、作业条件 2.1、土建完成顶板、梁支模； 2.2、各层水平线和墙厚度线弹好，楼板底模支护完毕（或墙、柱钢筋绑扎完毕），墙体在合模前完成。 2.3、现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。 三、主要技术要求 3.1、基本质量要求： 1.暗敷的电气管路、管口、管子连接处均做密封处理。 2.暗配的电气宜沿最近的线路敷设并减少弯曲；管路表面保护层厚度不应小于15mm。 3.管路敷设避免穿越设备基础、卫生间、厨房及可能会开洞的场所； 4.进入落地式配电柜的管路，排列应整齐，管口应高出基础面50～80mm。 5.沿管敷设方向绑扎要牢固，不得松动，且线盒内要用填充物塞实。 6.根据电气施工图，加工好各种盒、箱及弯头。埋入混凝土内的管路弯曲半径不得小于管路外径的10倍，弯扁度不得大于管路外径的1/10。管路煨弯：SC20及以下管路，用手扳煨管器煨弯。先将管子插入煨管器，逐步煨出所需弯度；SC25至SC50之间的管路，使用液压煨管器，先将管子
2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。

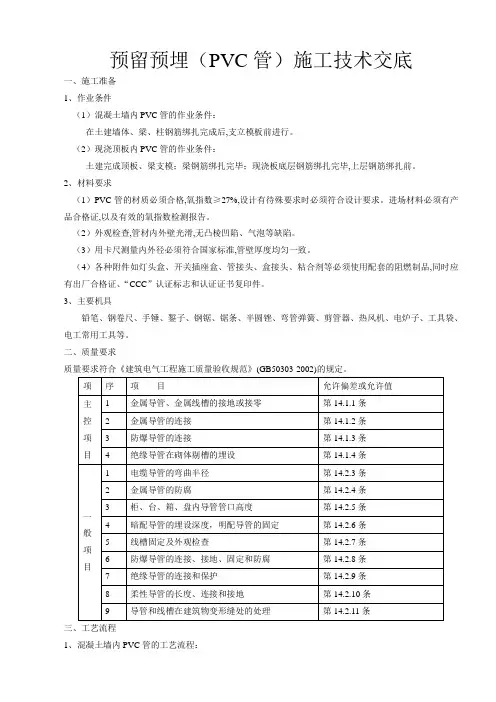

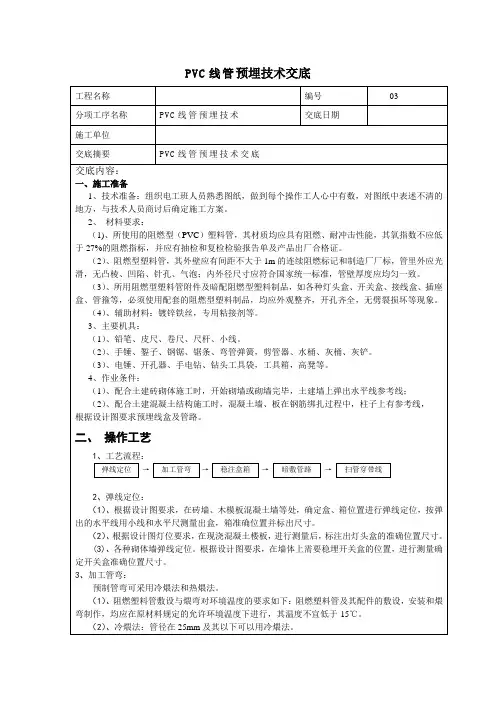

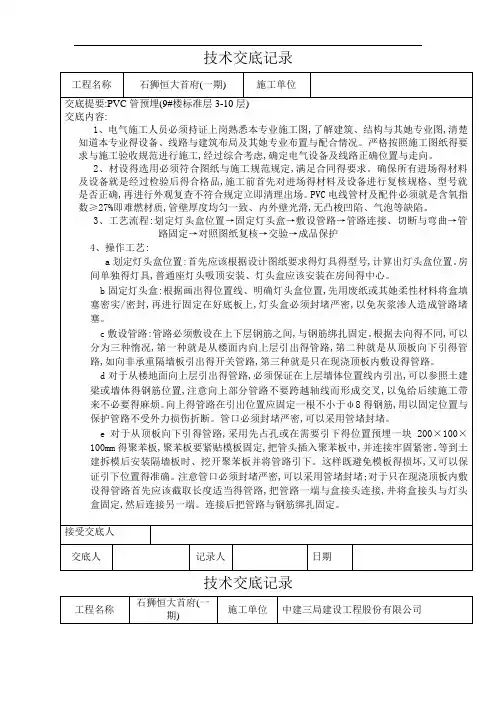

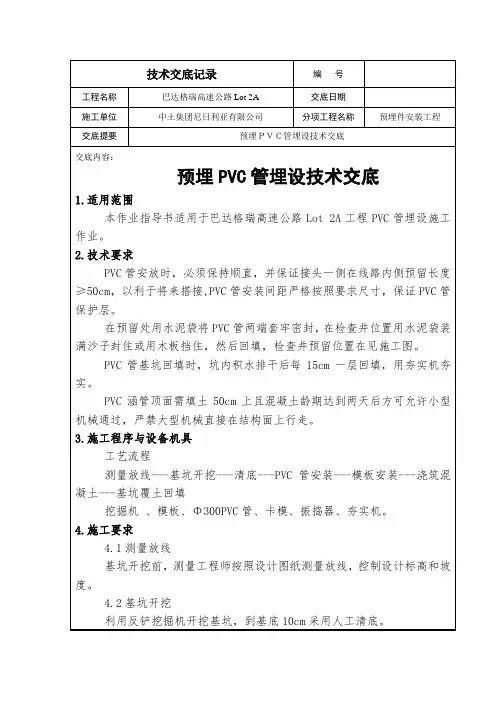

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。 施工单位 分项工程名称 二次结构管线敷设 交底提要 二次结构PVC 及SC 管暗敷 剔洞稳注盒、箱，再接短管：按弹出的水平线，对照精装修图找出盒箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大。洞剔好后，用水把洞四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用混凝土将盒、箱稳入洞中，待混凝土凝固后，再接短管入盒、箱。 2、配管要求 1）PVC 绝缘导管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍，管子的接口应位于套管的中心，接口处应用胶粘剂粘接牢固。 2）敷设管路时，应尽量减少弯曲。 3）局部剔槽敷管应加以固定，并用强度等级不小于M10水泥砂浆抹面保护，保护层厚度大于15mm 。 4）在加气混凝土板剔槽敷管时，只允许沿板缝剔槽，不允许剔横槽及剔断钢筋，剔槽的宽度不得大于管外径的1.5倍。 5）管子最小弯曲半径应≥6D ，弯扁度≤0.1D(D 为管外径)。 6）按照精装图及现场实际情况，预制管弯及各种盒、箱。预制管弯可采用冷煨法和热煨法。 7）冷煨法：管径在 25 ㎜及其以下可冷煨法。 a 使用手扳弯管器煨弯，将管子插入配套的变管器，手扳一次煨出所需的弯度。 b 将弯簧插入（PVC ）管需煨弯处，两手抓住弯簧两端头，膝盖顶在弯弯处，用手扳逐步煨出所需弯度，然后抽出弯簧（当弯曲较长管时，可将弯簧用铁丝或尼龙线拴牢上端，待煨完弯后抽出。 8)热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位却定型，然后抽出弯簧。不得因煨弯使管出现烤伤，变色、破裂等现象。 审核人 交底人 接受交底人 技术交底记录 表C2-1 编 号

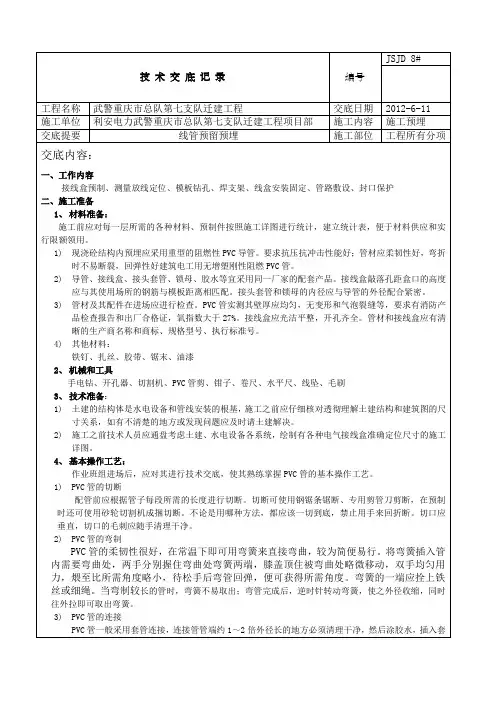

技术交底记录 鲁DQ 0 0 2 工程名称施工单位 分项工程名称机电预留预埋及配管工程交底日期 交底提要：说明、材料要求、主要机具、作业条件、施工工艺、质量要求、成品保护 交底内容: 一、说明 承包工程机电预留预埋及配管施工工程。 二、材料要求 1、镀锌扁钢（40×4mm）、JDG管、PVC管、方盒、八角盒、电焊条、防腐材料、氧气、乙炔等 2、生产厂家应有生产许可证，进场材料应有出厂合格证、检验报告、材料进场经现场 监理工程师、质检员检验同意后方可使用。 三．主要机具 电焊机、无齿锯、手锤、套丝机、氧气、乙炔、煨弯器、钢锯等 四、作业条件 1、预留预埋及配管施工：自框架柱及剪力墙钢筋绑扎完成（木工开始搭满堂架） 开始做向线盒的预留、预埋及配管的施工，在顶板低筋绑扎过程中穿差进行顶板线管 线盒的定位及预埋工程。 2、预留预埋洞口尺寸≥300mm的由一次结构加工框架，机电班组进行预埋固定及 拆模。 五、施工工艺 材料准备→材料加工→预埋件做防腐→预埋件的定位及固定→自检→验收 具体相关的工序： 1、管路暗配： 按照设计要求及土建专业的水平轴线，确定箱、盒、电管的位置，按设计要求选择管材及管径，分系统从一端往另一端配管，以防漏埋。管路敷设完毕后，用铁 丝绑扎牢固。预埋开关和插座盒时标高不能出现负误差，预埋盒宜高于图纸标高 1cm。同一面墙上同一标高超过三个盒时要拉线找平,偏差不应大于。管口朝上的要 及时封堵严密并经常检查，土建打灰时要派专人看护，以免打灰过程中将管路破坏。 拆模 后，要及时清理及查找预埋箱盒，做好防腐及保护。 注：本记录一式两份，一份交底单位存，一份接受交底单位存。
交底内容: 一、施工依据 严格按照“电施、讯施施工图” “图纸会审记录” “设计变更单” 国家现行建筑电气工程质量验收规范及项目部的“施工作业指导书”等施工。 二、材料要求 1、电气材料/购配件的选用严格按照电气施工图纸设计要求选用，选用材料的品 牌、规格及材质应严格按设计、甲方要求，无要求时按项目部或建筑电气工程施工质量 验收规范、建筑电气工程施工工艺标准的要求选用，不得以次充优，更不得擅自更换、 替代材料材质、规格及品牌； 2、材料/购配件进场后经报验（甲方代表或专业监理工程师及项目部专业工程师共 同验收）合格后，方可用于本工程，对不合格材料应分类堆放且及时退场； 3、对有做复试检测要求的材料应先做检测，检测合格后方可使用。 三、施工工艺 1、作业前认真研究图纸、图纸会审记录、设计变更单、甲方下发的变更单、联系单及相关 文件资料，对照施工图纸绘制详细的单元施工草图； 2、预留、预埋工程： 1）工艺流程 根据电气专业预留预埋的特点，制定出预留预埋的施工流程图： 2）操作方法 （1）施工前的准备 施工人员进入现场必须进行严格的安全、质量、技术教育，通过培训让进入现场的每一个施工人员都要树立起良好的安全、质量意识。熟悉图纸上相关标准、规范，对重点部位、工序要绘制协调图来指导施工，施工过程中劳动力的布置要根据现场实际情况, 采取灵活、机动的组织形
式，以满足施工需要。 （2）电线管切断套丝 A切断 钢管切断采用砂轮片切割机，操作时用力要均匀平稳，不能用力过猛，以免过载或砂轮崩裂。管子切断后，断口处应与轴线垂直，管口应锉平、刮光，使管口整齐光滑，当出现马蹄口后，应重新切断。 B套丝 对电线管进行套丝利用套丝机，外露部分要符合规范的规定。 （3 ）用水准仪对接线盒的标高进行现场定位 混凝土一次浇注成型后，表面不能作任何的再施工、修改、碰撞。所以预埋的接线盒标高控制要求非常高，一定要控制在规范允许的范围内，施工要求一次到位，杜绝日后的返修。在现场施工时应采用水准仪定位法，即参照土建专业现场施工时给出的结构标高线，结合安装图纸设计的线盒标高，现场利用水准仪定位出每一个线盒的高度，再利用绑筋把线盒牢牢的固定在结构柱、现浇墙的主筋、箍筋上，确保建筑物同一层内相邻线盒间的高度差控制在规范允许的范围以内，达到规范要求。 （4 ）预留预埋施工 A管与盒（箱）连接 钢管与盒（箱）连接均采用锁紧螺母固定，固定前，首先应在需固定的钢管一端套丝并加锁紧用根母，然后一管一孔顺直插入与管径吻合的敲落（连接）孔内，伸进长度应小于5mm之后套上锁紧螺母夹紧固定，露在锁紧螺母之外的螺纹应在2-3扣为宜＜箱、盒在开孔时，严禁用电、气焊。连接后，管与盒（箱）间应用专用跨接卡、跨接线跨接接地。 B 管与管连接钢管与钢管连接采用套管丝接，套管内径与连接管外径应吻合，连接处的两端用专用接地卡固定跨接接地线。金属导管严禁对口焊接连接，镀锌钢管不得套管熔焊连接。 3）混凝土楼板中的预留预埋施工 混凝土楼板中的预留预埋电气配管多使用钢管，在与土建配合施工中配管交叉不应超过三根，出地面的管路应定位准确，排列整齐。混凝土楼板内电线管、接线盒的预留预埋的施工不需要水准仪的定位，但人工定位一定要准确无误，不能有遗漏。因为钢筋外保护层的厚度一般为 3cm且主筋严密、间隙小，为使接线盒紧贴模板，保证混凝土的整体效果，需要利用加厚接线盒施工。普通型86接线盒盒体深6cm特制加厚接线盒盒体深8cm靠主筋敷设的电线管可以不用弯曲直接进入接线盒，有效的解决了接线盒靠模板敷设问题。接线盒的固定应采用绑线牢牢的绑扎在
交底内容: 一、施工准备 1. 技术准备： 施工前应认真熟悉施工图纸，并对工程性质、服务对象和系统的工作原理、系 统的 设计参数、系统的划分组成、施工质量和特殊施工方法做到心中有数。了解设计 单位的技术交底、图纸会审及相关洽商的内容。参考各专业的施工图、观察相关专业 的管路走向，坐标位置之间的交叉配合是否有冲突应综合校核。 2. 材料准备： 钢管壁厚均匀、管里无毛刺、不允许有折皱、裂缝、分层、搭接焊缺陷存在。 套管长度应为管外径的2.2倍。铁质开关盒、灯头盒、接线盒、应符合标准要求规格应 与装置件配套，不使用的管孔应完整，镀锌完整、无脱落，护口、扁钢、 、防锈漆等。 3. 机具准备： 手扳煨管器、液压煨管器、液压开空气。手锤、錾子、钢具、扁锉、管钳子、活 板 子。手电钻、台钻、钻头、沙轮具、电焊机、气焊工具。钢卷尺、铅笔、水平尺、 线坠、粉线代、灰铲、灰桶、油桶、油漆、梯子、高凳等。 4. 动动力安排 劳动力的要求要根据工程量的多少进行，做到不误土建施工。施工人员要经过 培训 要持相应的上岗证。 5.作业条件 各层水平线，墙厚度线弹好后，配合土建施工。土建砌体完成且砌体所用砂 浆达 到强度标准，根据图纸的尺寸和位置配合土建进行施工。 、工艺流程 水平尺测量出盒，箱准确位置，并标注出尺寸。 2、盒箱固定 （1） 盒、箱固定平正、牢固、灰浆饱满，纵横坐标准确。 （2） 砖墙稳注盒、箱。 预留盒、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约 300毫米处，预留出进入盒的，箱的长度，将管子甩在预留孔外，端头堵好，待稳 —住盒，箱时，一管一孔的穿入盒、箱。 ^弹弹线定位 墙上盒、
安全技术交底： 水 电 工 程 安 全 技 术 交 底 审核人：蒋海平 编制人：李绪元日期：2014年10月6日 四汇建设集团有限公司
水电工程施工安全技术交底 1．进入施工现场的职工，必须进行三级安全教育，教育合格后方可上班。严禁使用未满18周岁的人员。 2．进入施工现场必须带好安全帽，系好下颚带，穿戴好劳动用品，带好上岗证方可上岗。 3．在施工现场内禁止吸烟和随地大小便。禁止酒后上岗。 4．在施工现场及生活区内禁止打架斗殴现象发生，工作时精神要集中，不得做与工作无关的事。 5．施工中要注意“四口”的安全防护，也要注意现场的沟、坑、钉子、钢筋头，以防事故发生。 6．现场操作时，必须先检查操作的地方是否安全，确认安全后方可施工，如有安全隐患，施工人员有权拒绝施工，并且上报有关部门。 7．进入现场必须遵守安全生产六大纪律。 8．电焊、气割，严禁遵守“十不烧”规程操作。 9．操作前应检查所有工具、电焊机、电源开头及线路是否良好，金属外壳应有安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊接牢。10．每台电焊机应有专用电源控制开关的保险丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝，完工后，切断电源。 11．电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木料、油类等危险物品的距离不少于10m，与易爆物品的距离不少于20m。 12．乙炔瓶、氧气瓶均应设有安全回火防止器，橡皮套连接处需用扎头固定。
13．氧气瓶、沾染油脂衣服、手套等，禁止与氧气瓶、减压阀、氧气软管接触。14．清除焊渣时，面部不应正对焊纹，防止焊渣进入眼中。 15．经常检查氧气瓶与磅表头出发螺纹是否滑牙，橡皮管是否漏气，焊枪嘴和枪身有无堵塞现象。 16．注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。 17．焊割点周围和下方应采取防火措施，并应指定专人防火监护。 18. 一定要加强防火意识，动用电气焊时要开好动火证，电气焊要由专职人员操作，操作点要作好上封下堵，并且有水和消防器材。 19．电焊机应设置在防雨、防砸的地点，下方不得有堆土和积水，焊机下方应用木板垫起。其周围不得堆放易燃、易爆物品及其它杂物，电焊机应单独设一个开关，并设有漏电保护器。 20．焊机焊把线和回路线必须双线到位，不得借用金属管道、金属脚手架、轨道、钢管等作回路线，二次线不得泡在水中，不得压在物料下方。 21．电焊机一次线长度应小于5米，二次线应小于30米。 22．焊工必须按规定带防护用品，持证上岗，电焊机接线由电工操作接线。23．工作完一个区段时，在下班时应先清理周围焊渣及被焊物体，确认无明火，方可离开施工现场。 24. 在2米以上（含2米）施工时，必须佩带好安全带，并在使用前检查安全带有无合格证，抗拉强度是否符合安全规程，保险环是否牢固、灵活，尼龙绳有无损坏现象，使用过的安全带应定期检查，检查合格后方可用于施工。 25．在高空作业时应注意跳板是否固定牢固，有列安全隐患，检查完有无其它隐患，检查完有无其它隐患后方可施工。 26. 宿舍内不准乱拉乱拖电线，不准使用大功率电热器，不准有明火。 27. 不准躺在床上吸烟，烟头不许随地乱扔，烟头熄灭后放到指定容器内。 28. 宿舍通道和出入口不得堆放物品或封堵，禁止在宿舍内燃放烟花爆竹或焚烧物品。 29. 宿舍区必须配足消防器材，并保证器材灵敏有效。
电气管道预埋分项工程安全技术交底 单位(子单位) 英诺赛科单晶体新材料研发生产基地项目1#厂房楼建筑电气 工程名称 施工单位中国核工业华兴建设有限公司建设单位英诺赛科（珠海）科技有限公司 分部分项名称电气管道敷设交底部位1#楼1层顶板 作业班组水电安装交底人交底日期2016年 8 月 23 日 交底内容： 一、本次施工范围为1#厂房楼建筑电气管道敷设,目前土建正在进行模板的制作与安装，本次电气管道预埋敷设工作包含动力管道预埋、照明管道预埋、火灾自动报警管道预埋、综合布线管道预埋以及各接线盒的预埋工作。 二、施工工艺及流程 1、暗管敷设的施工程序为： （1）施工准备 ①熟悉施工图纸，了解设计的意图，掌握线管施工工艺、方法。 ②检查进场材料的规格型号和材质，需符合设计图纸要求。 （2）暗管敷设的基本要求 当线管敷设于多尘、潮湿场所的时，管口、管子连接处应加强密封处理；电气线管应尽可能走最近的路线敷设，并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。 （3）预制加工： 预埋的线管使用前先进行外观质量检查,钢管不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管除锈后内壁防腐处理；塑料PVC管不得有裂缝、破损、变形等情况。 ①钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯器。弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象； 塑料线管：利用弹簧进行弯管，力度要适中，弯曲度不得过大，避免后期无法穿线。 ②管子切断：用钢锯、割管器、手持切割机进行切管，将需要切断的管子量好尺寸，进行切割。切割断口处应平齐不歪斜，铁管管口刮锉光滑、无毛刺，管内铁屑除净，塑料管切口要平整，不出现裂纹。
配管： 配管即线管敷设，是建筑施工或家电装修时用于辅助电路敷设和对电线的保护。 配管按其敷设方式分为明配管和暗配管。明配管敷设于墙壁、顶棚的表面及桁梁、支架等处；暗配管敷设于墙壁、顶棚、楼板及地面等内部。 简介： 配管即线管敷设，配管包括电线管、钢管、防爆管、塑料管、软管、波纹管等。 配管可分为明配管和暗配管。明配管是将线管显露地敷设在建筑物表面。明配管应排列整齐、固定点间距均匀，一般管路是沿着建筑物水平或垂直敷设，其允许偏差在2m以内均为3mm，全长不应超过管子内径的1/2，当管子是沿墙、柱或屋架处敷设时，应用管卡固定；暗配管是将线管敷设在现浇混凝土构件内，可用铁线将管子绑扎在钢筋上，也可以用钉子钉在模板上，但应将管子用垫块垫起，用铁线绑牢。 除明配、暗配外，配管配置形式包括吊顶内、钢结构支架、钢索配管、埋地敷设、水下敷设、砌筑沟内敷设等。 配管种类： 硬塑料管 硬塑料管适用于室内或有酸、碱等腐蚀介质场所的明敷。明配的硬塑料管在穿过楼板等易受机械损伤的地方时应用钢管保护；埋于地
面内的硬塑料管，露出地面易受机械损伤段落，也直用钢管保护；硬塑料管不准用在高温、高热的场所（如锅炉房），也不应在易受机械损伤的场所敷设。 半硬塑料管 半硬塑料管只适用于六层及六层以下的一般民用建筑的照明工程。应敷设在预制混凝土楼板问的缝隙中，从上到下垂直敷设时，应暗敷在预留的砖缝中，并用水泥砂浆抹平，砂浆厚度不小于15mm。半硬塑料管不得敷设在楼板平面上，也不得在吊顶及护墙夹层内及板条墙内敷设。 壁管 薄壁管通常用于干燥场所进行明敷，也可暗敷于吊顶、夹板墙内及墙体与混凝土层内。 厚壁管用于防爆场所明敷或在机械载重场所进行暗敷，也可经防腐处理后直接埋人泥地。镀锌管通常使用在室外，或在有腐蚀性的土层中暗敷。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电气工程电工安全技术交底 (2021版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
电气工程电工安全技术交底(2021版) 1所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。 2所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。 3对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。 4所有配电箱、开关箱在使用过程中必须按照下述操作顺序： 一、送电操作顺序为：总配电箱--分配电箱--开关箱 二、停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外） 5施工现场停止作业一小时以上时，应将动力开关箱断电上锁，
并挂牌标志。 6配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。 7配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。 8熔断器的熔体更换时，严禁用不符合原规格熔体或铁丝、铜丝、铁钉等金属体代替使用。 9配电箱、开关箱的进线和出线不得承受外力。严禁挂晒衣服等生活用具，严禁与金属尖锐断口和强腐蚀介质接触。 10安装、维修或拆除临时用电工程必须由电工完成。 11各类用电人员应做到： 一、掌握安全用电基本知识和所用设备的性能。 二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带"病"运转。 三、停用的设备必须拉闸断电，锁好开关箱。 四、负责保护所用设备的负荷线，保护零线和开关箱。发现问
建筑电气安装线盒与二次配管 一、安装二次配管质量风险分析 1、箱盒面距粉刷面进出控制不好原因分析： 项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。 2、水电配管开斜槽原因分析： 预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。 3、二次配管补槽后空鼓开裂原因分析： （1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接； （2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象； （3）补槽完成后未洒水养护。 二、施工事前控制措施
1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视； 2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆； 3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工； 4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。 三、水电二次配管过程控制措施 1、水电线盒及电箱标高控制 线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行墨斗线弹线定位。
技术交底记录 编号 表C2—1 工程名称交底日期 施工单位分项工程名称管线预埋技术交底交底提要 交底内容： 本工程主要预埋管线为SC焊接钢管、JDG管、PVC管。预埋线管严格按照图纸位置要求敷设，应尽量与预留孔洞保持一定距离，以防后期安装剔槽打坏线管。 一．钢管预埋要求做法： 1、线管布线包括线管选择，线管加工，线管敷设等工序。 2、管子的断口应与管子垂直，如有些小偏差，可用平挫挫平，如果偏差较大或出现了马蹄口，应重新切断管子，切断后需要用平挫挫平，用圆锉去除管口毛刺，刮光，使管子口整齐，光滑，SC焊接钢管必须内壁做防腐处理。 3、管路弯曲，在管路敷设前，应预先根据图纸，将管子楲出所需的弧度。钢管的弯曲有冷揻法和热揻法两种:一.冷揻法介绍，管径在DN25及其以上的管子，应使用液压揻弯器，根据管线需要揻成的弧度，选择相应的模具，揻出需要的弯度，使管外径与弯管模具紧贴，以免出现凹皱现象。管径＜DN25的管子，可用手扳揻管器揻弯，在揻管过程中用力不能太猛，各点用力尽量均匀一致，且移动揻管器的距离不能太大，这样才能使揻出的管弯流畅，不出现凹皱度超出规范要求的情况。二.热揻法不在施工方案中，也不在介绍其做法规范要求。 4、管路弯曲时应注意，管路的弯扁度应不大于管外径的10%。弯曲角度不宜小
于90度，弯曲处不可有褶皱，凹穴和裂缝现象。弯曲半径不应小于管外径的10倍。 5、揻管时还需要注意，管子弯曲方向与钢管焊缝间的关系，一般焊缝应放在管子弯曲方向的正，侧面交角的45度线上。 6、套管焊接，方法选用一段套管在需要连接的两根管线外，并把套管周边与连接管焊接起来，套管的长度为连接管外径的3倍，连接时应把连接管的对口处放在套管的中心处，应注意两连接管的管口，应光滑，平齐，两根管对口应吻合，套管的管口也应平齐，要焊接牢固，并且没有缝隙，焊接好的管子应为一条直线，不得有弯曲现象。焊接饱满，无夹渣、咬肉等现象。 7、管路在敷设过程中不应只按施工图中的盒位置进行预埋，还应在过长或弯曲较多的线路中适当加接线盒，以便于穿线方便，因此我们将这种盒称为过路盒，敷设管线加过路盒因根据规范要求其设过路线盒。 8、管线进盒不得超过0.5CM,进管角水平，垂直进盒，且焊接钢管进线盒必须套丝。 9、多管敷设平行预埋时，管线与管线之间距离不得小于2.5CM。 10、管路变形缝补偿装置，在变形缝的两侧对称预埋一个接盒，用一根短管将两接线相邻面连接起来，短管的一端与一个盒子固定，另一端伸于另一盒内且此盒上的相应位置开长孔，长孔的长度不小于管的2倍。 11、JDG管顶丝必须拧掉，管接处涂抹导电膏。 二. 图形显示： 变形缝敷管图例： 管子开长口 牢固
消防工程电气预埋技术交底： 1、施工程序 暗管敷设的施工程序为：施工准备→预制加工管煨弯→测定盒箱 位置→固定盒、箱→管路连接→地线跨接 2、主要施工方法和技术要求 （1）施工准备 ①熟悉图纸，了解设计意图，掌握施工工艺，方法。 ②材料的规格型号，材质必须符合设计要求。 （2）暗管敷设的基本要求 敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理； 电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土的管 子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设 备基础。 （3）预制加工： 预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹 凸不平及严重锈蚀情况，管壁光滑无毛刺，管口刮光，焊接钢管应除锈 后刷防锈漆（钢管外壁应防腐处理；埋设于混凝土的导管壁应防腐处理， 外壁可不防腐处理）。 ①钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其 以上时，使用液压煨弯器。弯曲半径不小于管外径的10倍，且弯曲后 无裂缝或显著的凹瘪现象。 ②管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好 尺寸，放在钳口卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉 光滑、无毛刺，管铁屑除净。 ③管子套丝：采用套丝板、套管机。采用套丝板时，应根据管外径选择相 应板牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却 液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。 （4）测定盒、箱位置
根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线 找正，标出盒、箱实际尺寸位置。 （5）固定盒、箱 先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。盒、 箱安装要求如下表所示： 盒、箱安装要求一览表 实测项目要求允许偏差（mm）盒、箱水平、垂直位置正确10（砖墙），30（大模板）盒箱1m相邻标高一致 2 盒子固定垂直 2 箱子固定垂直 3 盒、箱口与墙面平齐最大凹进深度10mm （6）镀锌钢管的螺纹连接 ①管子切断：管子切断后，断口处应与管轴线垂直，管口应矬平、刮光，使 管口整齐光滑。当出现马蹄口后应重新切断。严禁用电气焊切割钢管。 ②管子套丝：钢管与盒（箱）连接处的套丝长度，不宜小于管外径的1.1倍；用在管与管连接部位时的套丝长度，不得小于管接头长的1/2加2~3扣。套丝完毕后，将管子端面毛刺处理光。如下图丝扣连接良好，外漏2~3扣。 ③管径小于25mm以下使用手扳 煨管器，管径大于25mm以上使用液 压煨管器；管径70mm及上时，使用 机械煨弯器。弯曲处不应有折皱、 凹穴、和裂缝现象，弯扁程度不应 大于管外径的0.1倍，弯曲角度一 般不宜小于90度。 ④钢管的连接：连接使用全扣管箍接头，连接管端部套丝，两管拧进管接头 的长度不应小于管接头长度的1/2，管连接后使两管端之间吻合，其螺纹在套管 端部宜外露2~3扣，螺纹表面应光滑、无缺损。 ⑤钢导管与盒（箱）及设备的连接：本工程钢导管与盒（箱）及设备的连接
水电预埋预留安全 技术交底
水电预埋预留施工安全技术交底
卫生间内各种水管孔洞预留是工程重点，对于卫生间洁具的排水预留洞，必须根据本工程确定使用的卫生洁 具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。如因一些原因导致在卫生间排水套管在预留时，洁具的型号无法确定，我方将参照标准图集及设计要求进行排水孔洞的预留。孔洞的尺寸可适当放大一号，为防止在洁具型号确定后，洁具安装要求与孔洞的预留存在偏差时，尽量减少楼板开洞的面积，如必须重新开洞，则必须使用开孔机机械钻洞，严禁乱剔乱凿的现象出现。 7.3套管预留孔洞施工方法 根据管道管径尺寸，制作比管径大两号的钢套管（U-PVC管），钢套管（U-PVC管）的长度一般为楼板厚度＋300mm。在土建楼板模板铺设完毕，底筋绑扎完毕后，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管（U-PVC管）放在预留的位置，用铁丝将钢套管（U-PVC管）绑扎好，用铁钉将铁丝钉在模板上，将钢套管（U-PVC管）紧紧的固定在模板上，钢套管（U-PVC管）的底部与模板之间不留缝隙紧贴牢靠。预埋好后，钢套管（U-PVC管）内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。待混凝土强度达到能够上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。 （三）套管制作与安装： 1、为了防止热胀冷缩破坏影响结构，热水及采暖管道穿楼板及墙体时均应做钢套管，套管管径比管道管径大两号。套管顶部高出地面50mm（穿楼板时），套管底部与楼板面平齐，套管内不得有接头。 2、穿越屋顶楼板、地下室板墙、以及水池壁时，必须制作防水套管。防水套管的做法结合图纸要求并参照图集。 3、套管应预先按照要求制作，在土建工种钢筋绑扎完成后合模前按照图纸要求的尺寸进行预留安装，保证固 定牢靠，封堵严密，位置准确。 4、常见预埋套管分类： 套管安装位置套管安装样图符号说明固定方式 穿建筑物隔墙套管1-钢管；2-钢套管； 3-密封填料；4-隔 墙；5-成品装饰板 （明装管道适用） 套管配合墙体 施工或使用机 械开洞后用水 泥砂浆固定
技术交底记录 编号 表C2-1 工程名称三八河商品住宅项目交底日期2015年6 月 5 日 施工单位上海建工七建集团有限公司分项工程名称墙体二次配管 交底部位各号房地下室 交底内容： 一、材料要求 1、JDG镀锌电线管、钢制线盒、铁丝、铁钉、锁母、直接、胶带等 二、主要机具 （三）机械：切割机。 （四）工具：钢锯、手锤、铁钎、弯管器。 （五）其他：水平尺、线坠、钢卷尺、小线、水准仪、墨斗。 三、工艺流程 弹线定位→加工管弯→稳住盒箱→暗敷线管→扫管穿带线 四、操作工艺 1）安装准备 认真熟悉图纸，核对图纸与现场是否有偏差，有问题及时与项目人员联系。 根据施工方案确定的施工方法做好准备工作。 2）弹线定位 ①根据设计图要求，在砖墙、大型木模板砼墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。 ②根据设计图灯位要求，现浇砼楼板上，进行测量后，标注出灯头盒的准确位置尺寸（具体高度见图纸说明）。 ③各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸（具体高度见图纸说明）。 ④墙体上开槽：根据已弹好线，采用切割机切割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为n（根数）×（管直径+ 1.0）+3.0厘米。切割机切割后，再用扁錾子剔除。 ⑤线盒位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高出毛墙0.8-1.0厘米（根据墙面整体平整度），盒四周用砂浆粉宽1.0厘米的护坡。 3）加工管弯 使用手板弯管器煨等，将管子插入配套的弯管器，手板一次煨出所需弯度，管子弯弧处不能出现凹陷瘪管现象，弯曲半径不小于管子直径的6倍。 4）稳埋盒、箱 ○1盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，随土随砌体电工配合施工，在约300mm处预留出进入盒、箱的箱子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕 审核人交底人接受交底人
