铁路桥梁的类型
桥梁种类众多，按用途分，有铁路桥、公路桥、公铁两用桥，人行桥、运水桥（渡槽）及其他专用桥梁等。在铁路桥梁中，如果按跨越障碍来区分，有跨河桥、跨谷桥、跨线桥（又称立交桥），高架桥等。按采用材料来区分，有钢桥、钢筋混凝土桥、预应力混凝土桥、圬工桥（包括砖桥、石桥、混凝土桥）等。按桥面在桥跨结构中的不同位置来区分，有上承式桥、下承式桥和中承式桥。上承式桥，它的桥面布置在桥跨结构的顶面，也就是桥跨结构的上部承受荷载；下承式桥由桥跨结构的下部来承受荷载；而中承式桥，自然是由桥跨结构的中部来承受荷载，主要用于拱式桥跨结构。

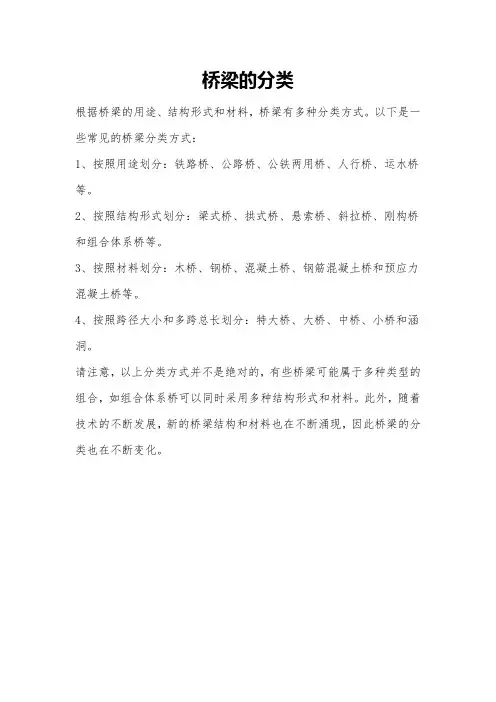

一般而言，我们都习惯按受力特点来区分桥梁，比如梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥和组合体系桥等。
铁路桥梁采用最多的是梁式桥。它是一种使用最广泛的桥梁型式，可细分为简支梁桥、连续梁桥和悬臂梁桥。所谓简支梁是指梁的两端分别为铰支（固定）端与活动端的单跨梁式桥。连续梁桥是指桥跨结构连续跨越两个以上桥孔的梁式桥。在桥墩上连续，在桥孔内中断，线路在桥孔内过渡到另一根梁上的称为悬臂梁，采用这种梁的桥称为悬臂梁桥。梁式桥的梁身可以做成实腹的，也可做为空腹的，空腹的称为桁梁。桁梁也叫桁架。桁架的类型五花八门，有三角形、双斜杆形、菱格形、米字形、多腹杆密格形、K形、W形、空腹形等。
拱式桥由拱上建筑、拱圈和墩台组成。在竖直荷载作用下，作为承重结构的拱肋主要承受压力，拱桥的支座既要承受竖向力，又要承受水平力，因此拱式桥对基础与地基的要求比梁式桥要高。拱式桥按桥面位置可分为上承式拱桥、中承式拱桥和下承式拱桥。
悬索桥，是桥面支承在悬索（也称大缆）上的桥，又称吊桥。它是以悬索跨过塔顶的鞍形支座锚固在两岸的锚锭中，作为主要承重结构。在缆索上悬挂吊杆，桥面悬挂在吊杆上。由于这种桥可充分利用悬索钢缆的高抗拉强度，具有用料省、自重轻的特点，是现在各种体系桥梁中能达到最大跨度的一种桥型。
斜拉桥是将梁用若干根斜拉索拉在塔柱上的桥。它由梁、斜拉索和塔柱三部分组成。斜拉桥是—种自锚式体系，斜拉索的水平力由梁承受、梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。
按梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。
刚构桥是指桥跨结构与桥墩式桥台连为一体的桥。刚构桥根据外形可分为门形刚构桥，斜腿刚构桥和箱形桥。斜腿刚构桥可应用于山谷、深河陡坡地段，避免修建高墩或深水基础。
箱形桥的
梁跨、腿部和底板联成整体，刚性好，适用于地基不良的情况和既有线下采用顶推法施工。
除以上5种桥梁基本结构型式外，还有一种其承重结构系由两种结构型式组合而成，称为组合体系桥梁。如梁与拱的组合，以九江长江大桥为代表；梁与悬吊系统的组合，以丹东鸭绿江大桥为代表；梁与斜拉索的组合，以芜湖长江大桥为代表等。
