45钢高频淬火性能研究
学号：
姓名：
45钢高频淬火性能研究
45钢经过调质处理后，有良好的综合性能，广泛应用于各种重要零件，如连杆，齿轮，轴类，不同的热处理工艺得到不同的工艺性能。
本文研究了感应加热表面淬火对于45钢组织性能的影响，采用感应加热表面淬火技术对45钢进行表面强化，对所获得试件的淬硬层进行显微硬度测试。利用金相显微镜对试件淬硬层的组织、厚度进行研究分析。同时与正火并调质件进行硬度、金相组织等方面的比较。结果表明经过高频感应加热淬火后45钢的表面性能明显改善，表面为淬火马氏体，而心部仍为正火组织，使得试件既耐磨又有很强的韧性，所得的工艺参数将被作为生产实践的参考依据。
关键词： 45钢高频感应淬火金相硬度
目录
第一章前言.............................................. 错误！未定义书签。（一）感应加热淬火工艺概述.. (1)
（二）感应加热淬火技术特点 (2)
（三）高频感应淬火技术的应用.......................... -错误！未定义书签。（四）感应加热淬火技术的发展............................ 错误！未定义书签。（五）感应淬火常见问题及原因............................ 错误！未定义书签。（六）45钢齿轮热处理................................... 错误！未定义书签。第2章工艺方案制定与实验过程............................ 错误！未定义书签。（一）工艺设定.......................................... 错误！未定义书签。（二）实验过程.......................................... 错误！未定义书签。
（1）实验目的......................................... 错误！未定义书签。
（2）实验材料......................................... 错误！未定义书签。
第3章实验结果及分析.................................... 错误！未定义书签。（一)硬度分析.. (12)
（二）结论.............................................. 错误！未定义书签。
致谢 (12)
参考文献.................................................. 错误！未定义书签。
第一章前言
感应淬火是热处理的重要工艺之一，具有加热速度快，节约能源生产效率高，环保，易于操作等优点。对提高零件综合性能有重要影响。
20世纪50年代，感应热处理开始在国内应用，当时此工艺被称做“高周波淬火”。这门热处理新工艺利用线圈电磁感应加热钢铁件是很新奇与吸引人的，它具有加热快、局部淬火、节能、在线生产、便于自动化等特点，很快为热处理工作者所接受。当时感应淬火主要的目标是，提高工件的耐磨性，代替渗碳与氰化，缩短时间周期与降低生产成本。
近几年来，国内感应淬火在提高产品质量，发挥材料生产成本，改善设备性能，增加淬火装置的容器，发展淬火机床，大量采用穿透感应加热淬火工艺，提高机械化和自动化等方面都有了提高。
（一）感应加热淬火工艺概述
感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热，工件放到感应器内，感应器一般是输入中频或高频交流电 (300-300000Hz或更高)的空心铜管。产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于零，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。
感应加热频率的选择：根据热处理及加热深度的要求选择频率，频率越高加热的深度越浅。
高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。
中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。
工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件（直径300mm以上，如轧辊等）的表面淬火。
在感应加热表面淬火时产生交变磁场，使得工件中产生出同频率的感应电流。这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到基体
接近于零。利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800～1000℃，而基体温度升高很小。由于感应加热工艺是瞬间的高温、冷却过程，金属表面不仅会因迅速淬火而形成马氏体，而且在经过狭窄的淬硬区后还会得到感应淬火前的预处理基体组织。
（二）感应加热淬火技术的特点
1、优点
感应淬火技术可以有效地改善金属的表面性能（如硬度、耐磨性、抗腐蚀性、导热、导电性能等)，除此之外还具有以下优点：
（1）加热速度极快，可扩大A体转变温度范围，缩短转变时间。
（2）淬火后工件表层可得到极细的隐晶马氏体，硬度稍高（2～3HRC）。脆性较低及较高疲劳强度。
（3）经该工艺处理的工件不易氧化脱碳，甚至有些工件处理后可直接装配使用。
（4）淬硬层深，易于控制操作，易于实现机械化，自动化。
（5）可进行局部淬火
该技术能精确地将工件需要进行淬火的局部进行进行加热，特别是在采用导磁体和使用高功率密度的情况下。
（3）环保
其能耗与渗碳、氮化、调质相比具有极大的优势，当工件淬火部位质量与整体质量之差越大时，它的优势也越显著。感应热处理常具有高的附加值。
（4）快速热处理
感应淬火的加热时间以妙计，一般在2～14s之内，生产周期亦短，特别是在采用自回火或随机感应回火情况下，此工序与机加工工序相似。为此，现代化的感应加热淬火装备已经安排在生产线或自动线上。
（5）清洁热处理
感应淬火所用淬火液一般为水或具有添加剂的水溶液，淬火时，几乎没有油烟，劳动环境好。
（6）便于机械化及自动化
大批量生产的感应淬火，一般均配有进步梁送料、机械手取工件及机器人操纵感应器等减少体力劳动的装置。
2、缺点
感应淬火除上述优点之外，也因设备价格，存在固有的缺点
（1）工具费用高
需要专用工装即感应器热处理炉一炉可装多种工件加热、渗碳、氮化，而感应淬火则要求一个部位一种感应器，甚至要求一种专用定位夹具等，因此工具费用高。它只适用于大批量生产一种或一种族的工件。
（2）成套装置投资费用高
与一般热处理设备相比，感应加热成套装置包括变频电源、淬火机床、感应器，以及附属的冷却水、淬水液循环装置等，其投资费用相对较高，维护技术及费用也比一般热处理设备高。
（三）高频感应淬火的应用
高频感应加热表面淬火是表面淬火方法中比较好的一种，主要应用于承受扭转、弯曲等交变负荷作用的工件，要求表面层承受比基体更高的应力或耐磨性，需对工件表面提出强化要求，适于含碳量We=0.40～0.50%的钢材。目前被运用于重型机械、轴承工业、石油钻井、冶金机械、纺织机械、建筑材料等领域外，还在以下领域得到应用。
（1）汽车制造业
汽车制造业广泛地采用了热处理技术，感应加热淬火的汽车零部件，已经上升到占全部热处理零件的50%左右。感应淬火的目的除提高零件飞耐磨性以外，相当部分是提高零件的扭转疲劳强度和弯曲疲劳强度。典型零件有曲轴、凸轮轴、飞轮齿圈、半轴、等速万向联轴器、变速叉、传动器轴、十字轴、减震器轴等。
（2）拖拉机及工程机械
除发动机淬火零件与汽车发动机相似外，其行走部分有许多感应淬火件，例如：驱动轮、导向轮、支重轮、链轨节、销、套、水泵轴、气门摇臂、推土机刀片、拖拉机最终传动齿轮等。
（3）机床制造工业
机床制造中，感应淬火件有主轴箱的变速齿轮、主轴、变速叉、导轨表面以及各种小零件的耐磨部分。
（4）铁路运输
60㎏及以上的钢轨全长淬火的提高其强韧性的主要途径之一，铁道部以建立起10多条钢轨感应淬火生产线。此外，机床零件应用感应淬火的内燃机的相关零件,例如：曲轴、齿轮、轴等。
（四）感应加热淬火技术的发展
近几年来,国内外感应加热技术有了很大进展。其中感应加热电源经历从机械式中频发电机组、电子管式高频电源、晶闸管式中频电源到晶体管超高频和高频电源的发展。其中晶体管器件电源具有集大电流、高耐压和高频于一身的特点,将来最有可能成为感应加热的主导电源。半导体功率器件在今后将向着大容量化、高频、驱动简单、低导通压降、模块化和功率集成化方向发展。随着加热电源的发展，以及零件苛刻的要求，新的感应热处理工艺在提高零件的表面性能方面扮演着越来越重要的角色。
（五）感应淬火常见问题及原因
（1）开裂
加热温度高、不均匀，冷却过快且不均匀；淬火液选择不当，冷却速度过大；材料淬透性偏高，成分偏析，含有毒元素，存在缺陷；零件结构设计不合理，技术规范不当。
（2）淬硬层深过深或过浅
加热功率过高（低）且加热时间过长（短）；电源频率选择不当，并且在此情况下又没有选择合理的比功率与加热时间；材料的淬透性过高或者过低；淬火液的温度、压力、成分选择不当。
（3）硬度过高或过低
材料含碳量偏高或偏低；回火温度偏低或过高且回火时间不当；淬火液成分、压力、温度选择不当；材料表面脱碳；淬火加热温度低组织尚未转变等。
（4）表面硬度不均匀
感应器结构不合理；引起加热、冷却不均匀；材料原始组织不良（带状组织、偏析、局部脱碳）。
（5）表面局部烧熔
感应器结构不合理；加热时间过长；工件带有尖、角、孔、槽；表面有缺陷；连续加热或半圈旋转加热时，移动或旋转过程中有突然停止现象。
（六）45钢齿轮热处理
45钢是优质碳素结构钢，齿轮是其中主要应用方向，对45钢进行合理的热处理能有效提高齿轮的力学性能，提高使用寿命。
齿轮用于机械装置中功率的传递与速度的调节,在汽车、拖拉机、机床、起重机械等产品中不仅有重要的作用,而且用量相当大。齿轮工作时,通过齿面的接触传递动力,齿部承受很大的交变弯曲应力和接触应力,在相互啮合的齿面上会有强烈的摩擦,啮合不均匀时还会产生冲击力齿轮的主要损坏形式是齿部折断和齿面的过渡磨损齿轮。一般都需经过适当的热处理,以提高承载能力和延长使用寿命,齿轮在热处理后应满足下列性能要求:①较高的弯曲疲劳强度和接触疲劳强度(抗疲劳点蚀)。②齿面具有较高的硬度和耐磨性。③齿轮心部具有足够的强度和韧性，即有足够好的综合性能。
其次，加热温度和加热时间当材料和原始组织一定时,相变温度随着加热速度增大而提高,为得到合格的淬火组织,相应的淬火温度也随之提高。齿轮感应加热升温速度一般在 30～90℃/ s ,45齿轮的表面淬火加热温度选择 890～960 ℃为宜,为了获得较深的淬硬层深度 ,选择上限加热温度。较长的加热时间和较高的加热温度 ,可获得较深的加热深度 ,反之 ,加热深度较浅。
45钢易淬裂的尺寸范围为5～11mm，截面尺寸过小或过大均不易淬裂。由于由于齿轮直径较大小,需要加热深度较浅。
第二章工艺及实验过程
（一）工艺设定
根据对感应加热淬火技术的了解，利用现有的实验手段和已掌握的实验技术，选取相应的实验设备，制定实验参数，对45钢调质（淬火加高温回火）预备热处理，然后进行高频感应加热淬火处理与回火处理。并测量试件经调质，感应淬火，回火后的硬度，最后观察试件感应加热淬火后的金相组织分析硬度，是否达到要求。
（二）实验过程
1、实验目的
根据45钢小齿轮性能要求，编制热处理工艺，对实验试样进行热处理，每步处理后拍金相组织照片打硬度，与预期结果对比，从中研究各工艺对材料性能的影响。
2、实验材料
45#钢，直径8mm，长度10mm，10mm，20mm，共三根。
3、实验内容
（1）对原始试样进行硬度测试，打五次硬度，结果为HRC 11、10、11、09、12 取硬度为HRC 11；
并拍金相照片（500倍）
（2）预备热处理：调质
调质是淬火加高温回火热处理，其回火的温度主要依据钢的回火抗力和技术条件而定。目前已对各种工业用钢测出了其机械性能随回火温度变化的曲线，可以为选择回火温度的依据。目的是使工件具有良好的综合机械性能。调质淬火时要求整个截面淬透（而感应加热表面淬火则会形成一定的淬硬层），钢经高温回火后，得到由铁素体和弥散分布于其中的细粒状渗碳体组成的回火索氏体组织。
45钢的调质工艺较为传统和成熟，其冷加工性能不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点的淬透性低，截面尺寸大和要求比较高的工件不宜采用。
调质中，45钢的淬火温度在830℃左右，保温时间为15min。保温完成后立即投入油中进行淬火，此操作要迅速，以免试件发生正火，使硬度降低。45钢淬火后高温回火，加热温度通常为600℃，保温时间2h，之后空冷。
调制后金相组织
（3）高频淬火处理
本实验研究的是齿轮（45钢）高频感应加热淬火热处理，通过检测试件截面硬度、金相组织等进行对比，以期获得45钢齿轮优异的机械性能，从而探究出高频感热处理的优化工艺，为工具生产制造提供新的工艺途径。所以选取合适的实验设备可以让预设的各种参数和测量出的数据精确而全面。
用高频脉冲感应加热进行淬火,使用20～30MHz的高频脉冲,通过感应圈在毫秒级极短时间内使工件表面急速加热到淬火温度,水冷。高频脉冲感应加热综合感应加热与高频脉冲加热的某些特点,与其他热处理工艺比较,淬火后具有高硬度、高耐磨性、良好的韧性和疲劳强度、以及微变形等特点。而且相应的设备投资少,维修简单。感应脉冲加热淬火后的超常硬化,是有效的晶粒细化,高密度亚结构及高的残余应力综合作用的结果。
处理后拍金相照片，分析淬硬层和中间部位金相组织和硬度的不同。
金相照片
①边界处金相
②中间基体处金相组织
（4）回火热处理
将试件放入炉中，随炉加热，加热到150℃，保温一个小时。
处理后拍金相组织，并测试不同部位硬度。
①边界处金相
②中间基体组织金相
第三章 实验结果及分析
（一）硬度分析
表一 试样原始组织与调质处理后硬度比较（HRC ）
可见调制处理对碳钢硬度有一定的提高
表二 高频淬火硬度分布
距边缘距离
试件及时间 0.2 0.4 0.6 0.8 1.0 1.2 1.6 2.0 3.0 4.0 6.0
高频淬火
5s
237.0 244.9 206.9 221.0 225.9 213.5 210.5 196.8 198.7 200.3 195.6
由此可见高频淬火明显提高了钢件表面硬度，使其可满足使用条件。
感应加热表面淬火使得零件表面硬度得到提高。而调质使零件整体的体机械性能提高，只是和表面感应淬火相比硬度值较低。虽然两者均符合对车轴的技术要求，但是在实际的生产操作可行性、难易性、损耗性等角度进行分析可以发现对车轴高频感应加热淬火工艺要相对优于其调质工艺。
从实际可行性角度进行分析，发现两种工艺均具有操作可能，高频感应加热淬火工艺可以对车轴进行局部的强化处理，由于其加热时间短、升温快不会影响内部性能；调质工艺需要长时间加热。
从难易程度进行分析，发现高频感应处理工艺由于加热时间短、升温快完全可以采用机械手进行夹持操作，能够实现大批量流水线作业；而调质处理工艺操作步骤多、时间长难以实现机械化。
热处理方式
1 2 3 4 5
1 原始组织 11 11 9 10 11 2
调质
21
26
23
24
23
次
数 (mm
））)
从损耗性角度进行分析，前者设备主要为感应加热设备，而后者则需要两种以上加热设备；在材料消耗方面，前者机械化高，生产效率明显由于后者，降低了成本。
所以对齿轮的高频感应热处理工艺可以作为实际生产的参考依据。
最后进行挥霍处理，回火处理后试样硬度有所降低，大概为HRC40，截面硬度由边缘向基体的变化与回火前相比有所降低，减小了裂纹发生的可能性，提高了韧性，而且淬硬层约为1.mm，在允许的范围内。提高韧性塑性，不易脆断。（二）结论
45钢进行感应加热表面淬火后，截面边缘组织发生很大改善，由原来的铁素体和珠光体转变为针状马氏体。
在45钢正火后，对其分别进行感应加热和调质热处理。发现在具有相同机械性能的条件下，前者以加热时间快、可局部处理、生产成本低、实际操作简单、可机械化等优点完全可以代替常规热处理工艺对车轴45钢进行表面强化处理。
致谢
经过三四周的忙碌，实验终于结束，在此，要感谢每一个帮助过我的人。首先,我要感谢的是我的导师刘健康老师，实验是在老师的多次指导下完成的。
在实验过程中，刘老师尽量为创造实验条件，使在实验室里能到了充分的锻炼。耐心的给每一位同学讲解工艺中锁存爱的问题，教会了我很多有关感应加热表面淬火技术方面的知识。同时，也感谢我们的小组成员盒帮助我们操作炉子的同学。在做实验时，互相帮助，遇到问题协商解决，大大节约了解决问题的时间；在实验时间较长时，轮流值班看护实验仪器。总之，我要感谢每一个帮助我的人，有了他们才有了今天的结论。
参考文献
[1]沈庆通感应热处理技术发展六十年热处理/锻压/铸造 2010年第7期
[2]沈庆通，梁文林．现在感应热处理技术．北京：机械工业出版社，2008：1-114．
[3]姜江，彭其风．表面淬火技术．北京：化学工业出版社，2005：4-101．
[4]夏立芳，金属热处理工艺.哈尔滨工业大学出版社。
[5]热处理手册（第一分册），机械工业出版社。
[6]潘邻，表面改性热处理技术与应用，机械工业出版社。
[7]潘健生胡明娟，热处理工艺学，高等教育出版社。
[8]雷廷权傅家琪，金属热处理工艺方法500种，机械工业出版社。
45钢的正火工艺过程是什么? 浏览次数：2174次悬赏分：20|解决时间：2008-1-19 10:38 |提问者：康宁323 加热温度,保温时间和冷却方式 最佳答案 你把邮件钢的热处理工艺特点是：将钢加热到一定的温度，经一段时间的保温，然后以某种速度冷却下来，通过这样的工艺过程能使钢的性能发生改变。 1、碳钢的普通热处理工艺方法 1）钢的退火 钢的退火通常是把钢加热到临界温度Ac1或Ac3线以上，保温一段时间，然后缓慢地随炉冷却。此时，奥氏体在高温区发生分解，从而得到比较接近平衡状态的组织。一般中碳钢（如40、45钢）经退火后消除了残余应力，组织稳定，硬度较低（HB180～220）有利于下一步进行切削加工。 2）钢的正火 钢的正火通常是把钢加热到临界温度Ac3或Accm线以上，保温一段时间，然后进行空冷。由于冷却速度稍快，与退火组织相比，组织中的珠光体量相对较多，且片层较细密，故性能有所改善，细化了晶粒，改善了组织，消除了残余应力。对低碳钢来说，正火后提高硬度可改善切削加工性，提高零件表面光洁度；对于高碳钢，则正火可消除网状渗碳体，为下一步球化退火及淬火作好组织准备。3）钢的淬火 钢的淬火通常是把钢加热到临界温度Ac1或Ac3线以上，保温一段时间，然后放入各种不同的冷却介质中快速冷却(V冷＞V临)，以获得具有高硬度、高耐磨性的马氏体组织。 4）钢的回火 钢的回火通常是把淬火钢重新加热至Ac1线以下的一定温度，经过适当时间的保温后，冷却到室温的一种热处理工艺。由于钢经淬火后得到的马氏体组织硬而脆，并且工件内部存在很大的内应力，如果直接进行磨削加工则往往会出现龟裂，一些精密的零件在使用过程中将会引起尺寸变化从而失去精度，甚至开裂。因此，淬火钢必须进行回火处理。不同的回火工艺可以使钢获得各种不同的性能。 2、碳钢普通热处理工艺 1）加热温度 碳钢普通热处理的加热温度，原则上按加热到临界温度Ac1或Ac3线以上30～50℃选定。但生产中，应根据工件实际情况作适当调整。热处理加热温度不能过高，否则会使工件的晶粒粗大、氧化、脱碳、变形、开裂等倾向增加。但加热温度过低，也达不到要求。 表2-1碳钢普通热处理的加热温度 方法加热温度(℃) 应用范围 退火Ac3+(20~60) 亚共析钢完全退火 Ac1+(20~40) 过共析钢球化退火 正火Ac3+(50~100) 亚共析钢
45钢热处理工艺研究 在从石器时代进展到钢器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770至前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。 太钢六轧厂生产的优质碳素结构钢45钢主要用于汽车和航空工业等行业，由于45钢球化处理后可以显著提高塑性和韧性，便于机械加工和防止冲压变形开裂，因此用户对45钢的球化要求非常严格。针对六轧厂煤气罩式退火炉的设备状况和特点，对45钢的球化问题进行分析研究，确定了较为可行的热处理工艺。 对于45号钢推荐热处理温度：正火850度，淬火840度，回火600度。

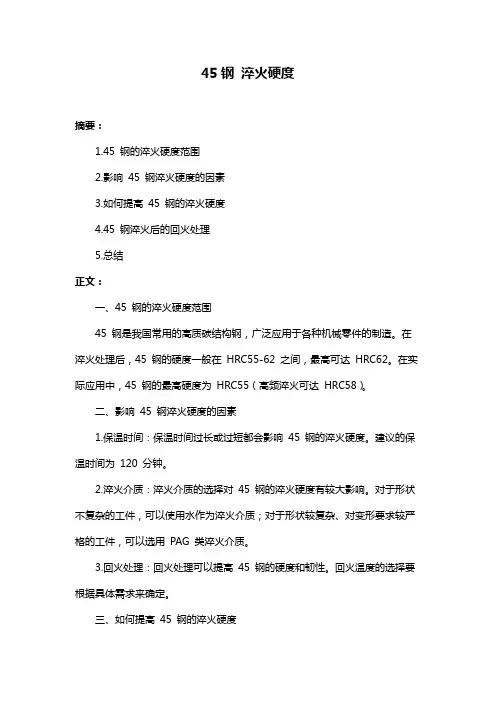

45号钢为优质碳素结构用钢，硬度不高易切削加工，模具中常用来做模板，梢子，导柱等，但须热处理。 1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。 实际应用的最高硬度为HRC55（高频淬火HRC58）。 2. 45号钢不要采用渗碳淬火的热处理工艺。 调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。 渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。 如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
45钢高频淬火性能研究 学号： 姓名：
45钢高频淬火性能研究 45钢经过调质处理后，有良好的综合性能，广泛应用于各种重要零件，如连杆，齿轮，轴类，不同的热处理工艺得到不同的工艺性能。 本文研究了感应加热表面淬火对于45钢组织性能的影响，采用感应加热表面淬火技术对45钢进行表面强化，对所获得试件的淬硬层进行显微硬度测试。利用金相显微镜对试件淬硬层的组织、厚度进行研究分析。同时与正火并调质件进行硬度、金相组织等方面的比较。结果表明经过高频感应加热淬火后45钢的表面性能明显改善，表面为淬火马氏体，而心部仍为正火组织，使得试件既耐磨又有很强的韧性，所得的工艺参数将被作为生产实践的参考依据。 关键词： 45钢高频感应淬火金相硬度
目录 第一章前言.............................................. 错误！未定义书签。（一）感应加热淬火工艺概述.. (1) （二）感应加热淬火技术特点 (2) （三）高频感应淬火技术的应用.......................... -错误！未定义书签。（四）感应加热淬火技术的发展............................ 错误！未定义书签。（五）感应淬火常见问题及原因............................ 错误！未定义书签。（六）45钢齿轮热处理................................... 错误！未定义书签。第2章工艺方案制定与实验过程............................ 错误！未定义书签。（一）工艺设定.......................................... 错误！未定义书签。（二）实验过程.......................................... 错误！未定义书签。 （1）实验目的......................................... 错误！未定义书签。 （2）实验材料......................................... 错误！未定义书签。 第3章实验结果及分析.................................... 错误！未定义书签。（一)硬度分析.. (12) （二）结论.............................................. 错误！未定义书签。 致谢 (12) 参考文献.................................................. 错误！未定义书签。
45号钢热处理工艺 1 45号钢要求硬度HRC40-50，是不是要淬火+低温回火, 换算成布氏硬度大约是380,470HB，根据一般热处理规范，热处理制度与硬度关系大致如下: 淬火温度:840?水淬 回火温度:150?回火，硬度约为57HRC;200?回火，硬度约为55HRC;250?回火，硬度约为53HRC;300?回火，硬度约为48HRC;350?回火，硬度约为45HRC;400?回火，硬度约为43HRC;500 ? 回火，硬度约为33HRC;600?回火，硬度约为20HRC 一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度 2 1.临界温度指钢材的奥氏体转变温度。不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。 2. 常用碳钢的临界点 钢号临界点 (?) 20钢 735-855 (?) 45钢 724-780 (?) T8钢 730 -770(?) T12钢 730-820 (?) 3 20Cr，40Cr，35CrMo，40CrMo，42CrMo:正火温度850-900?，45号钢正火温度850?左右。
4 20CrMnTi Ac1 Ac3 Ar1 Ar3 740 825 680 730 5 Cr12MoV热处理知识 Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。 其热处理制度为:钢棒与锻件960?空冷 + 700,720?回火，空冷。最终热处理工艺: 1、淬火: 第一次预热:300,500?， 第二次预热840,860?; 淬火温度:1020,1050?; 冷却介质:油，介质温度:20,60?， 冷却至油温;随后，空冷，HRC=60,63。 、回火: 2 经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下: 加热温度400,425?，得到HRC=57,59。 说明:在480--520度之间回火正好是这种钢材的脆性回火区，在这个区间回火容易使模具出现崩刃。最为理想的回火区间在380--400?，这个区间回火，韧性最好，并且有良好的耐磨性。如果淬火后，采用深冷处理(理想的温度是零下120)与中温回火相结合，会得到良好使用效果和高寿命。Cr12MoV的回火脆性温度范围在325~375?。CR12MoV380-400回火后硬度在56-58HRC做冷冲模冲韧性好的材料具有不易开裂的优点，特别是在原材料质量不是很好的情况下，用此方法经济实惠。
45号钢要求硬度HRC40-50，是不是要淬火+低温回火？ 换算成布氏硬度大约是380～470HB，根据一般热处理规范，热处理制度与硬度关系大致如下： 淬火温度：840℃水淬 回火温度：150℃回火，硬度约为57HRC；200℃回火，硬度约为55HRC；250℃回火，硬度约为53HRC；300℃回火，硬度约为48HRC；350℃回火，硬度约为45HRC；400℃回火，硬度约为43HRC；500 ℃回火，硬度约为33HRC；600℃回火，硬度约为20HRC 一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度 2 1.临界温度指钢材的奥氏体转变温度。不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。 2. 常用碳钢的临界点 钢号临界点(℃) 20钢735-855 (℃) 45钢724-780 (℃) T8钢730 -770(℃) T12钢730-820 (℃) 3 20Cr，40Cr，35CrMo，40CrMo，42CrMo：正火温度850-900℃，45号钢正火温度850℃左右。 4 20CrMnTi Ac1 Ac3 Ar1 Ar3 740 825 680 730 5 Cr12MoV热处理知识 Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。 其热处理制度为：钢棒与锻件960℃空冷+ 700～720℃回火，空冷。 最终热处理工艺： 1、淬火：
45钢高频淬火
45钢高频淬火性能研究 学号： 姓名：
45钢高频淬火性能研究 45钢经过调质处理后，有良好的综合性能，广泛应用于各种重要零件，如连杆，齿轮，轴类，不同的热处理工艺得到不同的工艺性能。 本文研究了感应加热表面淬火对于45钢组织性能的影响，采用感应加热表面淬火技术对45钢进行表面强化，对所获得试件的淬硬层进行显微硬度测试。利用金相显微镜对试件淬硬层的组织、厚度进行研究分析。同时与正火并调质件进行硬度、金相组织等方面的比较。结果表明经过高频感应加热淬火后45钢的表面性能明显改善，表面为淬火马氏体，而心部仍为正火组织，使得试件既耐磨又有很强的韧性，所得的工艺参数将被作为生产实践的参考依据。 关键词： 45钢高频感应淬火金相硬度
目录 （一）感应加热淬火工艺概述 (1) （二）感应加热淬火技术的特点 (2) （四）感应加热淬火技术的发展 (4) 致谢 (13)
第一章前言 感应淬火是热处理的重要工艺之一，具有加热速度快，节约能源生产效率高，环保，易于操作等优点。对提高零件综合性能有重要影响。 20世纪50年代，感应热处理开始在国内应用，当时此工艺被称做“高周波淬火”。这门热处理新工艺利用线圈电磁感应加热钢铁件是很新奇与吸引人的，它具有加热快、局部淬火、节能、在线生产、便于自动化等特点，很快为热处理工作者所接受。当时感应淬火主要的目标是，提高工件的耐磨性，代替渗碳与氰化，缩短时间周期与降低生产成本。 近几年来，国内感应淬火在提高产品质量，发挥材料生产成本，改善设备性能，增加淬火装置的容器，发展淬火机床，大量采用穿透感应加热淬火工艺，提高机械化和自动化等方面都有了提高。 （一）感应加热淬火工艺概述 感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热，工件放到感应器内，感应器一般是输入中频或高频交流电 (300-300000Hz或更高)的空心铜管。产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于零，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。 感应加热频率的选择：根据热处理及加热深度的要求选择频率，频率越高加热的深度越浅。 高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。 中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。 工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件（直径300mm以上，如轧辊等）的表面淬火。 在感应加热表面淬火时产生交变磁场，使得工件中产生出同频率的感应电流。这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到基
45#钢和40Cr钢调质的热处理工艺.txt逆风的方向，更适合飞翔。我不怕万人阻挡，只怕自己投降。你发怒一分钟，便失去60分钟的幸福。忙碌是一种幸福，让我们没时间体会痛苦;奔波是一种快乐，让我们真实地感受生活;疲惫是一种享受，让我们无暇空虚。生活就像"呼吸""呼"是为出一口气，"吸"是为争一口气。45#（号）钢和40Cr钢调质的热处理工艺 调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。 调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳量控制比较严格。如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。 调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。通过高温回火，得到以均匀回火索氏体为主的显微组织。小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。 工件调质处理的操作，必须严格按工艺文件执行，我们只是对操作过程中如何实施工艺提些看法。 1、 45号钢的调质 45号钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。 45号钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。如果实际装炉量大，就需适当延长保温时间。不然，可能会出现因加热不均匀造成硬度不足的现象。但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。 因为45号钢淬透性低，故应采用冷却速度大的10%盐水溶液。工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。静止的冷却介质加上
淬火.退火.正火工艺 ◆表面淬火 ? 钢的表面淬火 有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。 根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 ? 感应加热表面淬火 感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火与普通淬火比具有如下优点： 1.热源在工件表层，加热速度快，热效率高 2.工件因不是整体加热，变形小 3.工件加热时间短，表面氧化脱碳量少 4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命 5.设备紧凑，使用方便，劳动条件好 6.便于机械化和自动化 7.不仅用在表面淬火还可用在穿透加热与化学热处理等。 ? 感应加热的基本原理 将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。 ? 感应表面淬火后的性能 1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3 个单位（HRC）。 2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。 3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。一般硬化层深δ＝（10～20）％D。较为合适，其中D。为工件的有效直径。 ◆退火工艺 退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。 ? 退火的目的 ①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。 ②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。 ③消除钢中的内应力，以防止变形和开裂。
45号钢热处理工艺 学号：XXXXXX 姓名：XXXXX 指导老师：XXX
目录 一、综述 (4) 1．调质淬火 (4) （1）淬火加热温度 (4) (2) 淬火冷却 (4) （3) 淬火冷却方法 (5) 2．45钢的调质淬火 (5) 3．回火 (6) （1）回火目的 (6) （3）常用回火方法 (6) 4．45钢淬火后的回火 (6) 二、选题依据 (7) 三、实验材料与设备 (8) 1. 实验设备 (8) 2. 实验材料 (8) 三、实验过程 (8) 1. 试样的热处理 (8) （1）淬火 (8) （2）回火 (9) 2. 试样硬度测定 (9) 3. 显微组织观察与拍照记录 (9) （1）样品的制备 (9) （2）显微组织的观察与记录 (9) 五、实验结果与分析 (10) 1. 样品硬度与显微组织分析 (10) 2. 硬度测试数据 (11) 3. 淬火对试样性能的影响 (11) （1）淬火温度的影响 (11)
（2）淬火介质的影响 (12) 4. 回火对试样的影响 (12) （1）回火温度对45钢组织的影响 (12) （2）回火温度对45 钢硬度和强度的影响 (13) （3）以45钢和T8钢为例分析碳含量对钢的淬硬性的影响 (13) 六、结论 (14) 1. 淬火条件影响样品的组织和性能 (14) 2. 回火温度影响样品的组织和性能 (14) 3. 碳元素影响样品的组织和性能。 (14) 七、参考文献 (14)
一、综述 【内容摘要】：45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。45钢淬火温度在A3+(30～50) ℃，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。 【关键字】：调质淬火45钢的调质淬火回火45钢淬火后的回火 1．调质淬火 调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。通过高温回火，得到以均匀回火索氏体为主的显微组织。 淬火 ——淬火是将工件加热到AC3或AC1点以上某一温度保持一定时间。然后以适当速度快速冷却获得马氏体或（和）贝氏体组织的热处理工艺。 目的：就是为了获得马氏体或下贝氏体组织，提高强度硬度，以便在随后不同温度回火后获得所需要的性能。 （1）淬火加热温度 淬火温度主要是根据Fe—Fe3C相图中钢的临界点确定。亚共析钢的淬火加热温度：AC3以上30℃~50℃，使钢完全奥氏体化，淬火后获得全部马氏体组织。共析钢、过共析钢的淬火加热温度：为AC1以上30℃~50℃，得到奥氏体和部分二次渗碳体，淬火后得到马氏体（共析钢）或马氏体加渗碳体（过共析钢）组织。 (2)淬火冷却 淬火冷却时，要保证获得马氏体组织，必须使奥氏体以大于马氏体临界冷却速度冷却，而快速冷却会产生很大淬火应力，导致钢件的变形与开裂。因此，淬火工艺中最重要的一个问题是既能获得马氏体组织，又要减小变形、防止开裂。 常用冷却介质：目前应用最广泛的淬火冷却介质是水和油。实际生产中，使用的冷却介质较多，到目前为止，尚未找到一种介质，能完全符合理想淬火冷却速度的要求。水具有较强烈的冷却能力，用作奥氏体稳定性较小的碳钢的淬火，水冷却介质最为合适。油的冷却能力比水小，因此，生产中用油作冷却介质，只适用于过冷奥氏体稳定性较大的合金钢淬火。
郑州航空工业管理学院金属材料及热处理 课程设计 学生专业：材料成型及控制工程学生姓名： 学生学号： 所在学院：机电工程学院 指导老师： 报告日期： 2015年5月14日
目录 一、实验综述---------------------------- （3） 二、实验目的---------------------------- （8） 三、实验设备---------------------------- （8） 四、实验过程---------------------------- （8） 五、实验结果---------------------------- （9） 六、实验结果分析------------------------- （12） 七、结论------------------------------- （12） 八、参考文献--------------------------- （13）
一、实验综述 45号钢综述 45 号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。45号钢主要成分为Fe（铁元素），且含有以下 热处理是一种很重要的金属热加工的工艺方法，热处理是根据钢在固态下组织转变的规律，通过不同的加热、保温和冷却，以改变其内部组织，达到改善刚才性能的一种热加工工艺。热处理一般是由加热、保温、和冷却三个阶段组成的，其基本工艺方法可分为退火、淬火及回火等，本次试验要求是淬火与回火。（一）钢的淬火 钢的淬火：淬火是指将钢加热到临界温度以上，保温后以大于临界冷却速度的速度冷却，使奥氏体转变为马氏体的热处理工艺。淬火的目的就是为了获得马氏体，并与适当的回火工艺相配合，以提高刚的力学性能。为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热温度、保温时间和冷却速度。 （1）淬火温度选择 正确选定加热温度是保证淬火质量的重要一环。淬火加热温度的选择应以得到细小的奥氏体晶粒为原则，以便淬火后获得细小的马氏体组织。淬火时的具体加热温度主要取决于钢的临界点确定，钢的淬火温度可根据（如图1所示）进行选择。对45#钢的亚共析钢，其加热温度为 Ac3+30~50oC，此实验采用的加热温度为790o。若加热温度不足（低于780oC的Ac3温度），则淬火组织中将出现铁素体而造成强度及硬度的降低；但过高的加热温度（如超过Acm）不仅无助于强度、硬度的增加，反而会由于产生过多的残余奥氏体而导致硬度和耐磨性的下降。
45#（号）钢和40Cr钢调质的热处理工艺 调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。 调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳量控制比较严格。如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。 调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。通过高温回火，得到以均匀回火索氏体为主的显微组织。小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。 工件调质处理的操作，必须严格按工艺文件执行，我们只是对操作过程中如何实施工艺提些看法。 1、45号钢的调质 45号钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。 45号钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。如果实际装炉量大，就需适当延长保温时间。不然，可能会出现因加热不均匀造成硬度不足的现象。但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。 因为45号钢淬透性低，故应采用冷却速度大的10%盐水溶液。工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。 45号钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。 45号钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34。因为调质的目的是得到综合机械性能，所以硬度范围比较宽。但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。 2、40Cr钢的调质处理 Cr能增加钢的淬透性，提高钢的强度和回火稳定性，具有优良的机械性能。截面尺寸大或重要的调质工件，应采用Cr钢。但Cr钢有第二类回火脆性。 40Cr工件调质的淬回火，各种参数工艺卡片都有规定，我们在实际操作中体会是：（一）40Cr工件淬火后应采用油冷，40Cr钢的淬透性较好，在油中冷却能淬硬，而且工件的变形、开裂倾向小。但是小型企业在供油紧张的情况下，对形状不复杂的工件，可以在水中淬火，并未发现开裂，只是操作者要凭经验严格掌握入水、出水的温度。 （二）40Cr工件调质后硬度仍然偏高，第二次回火温度就要增加20~50℃，不然，硬度降低困难。

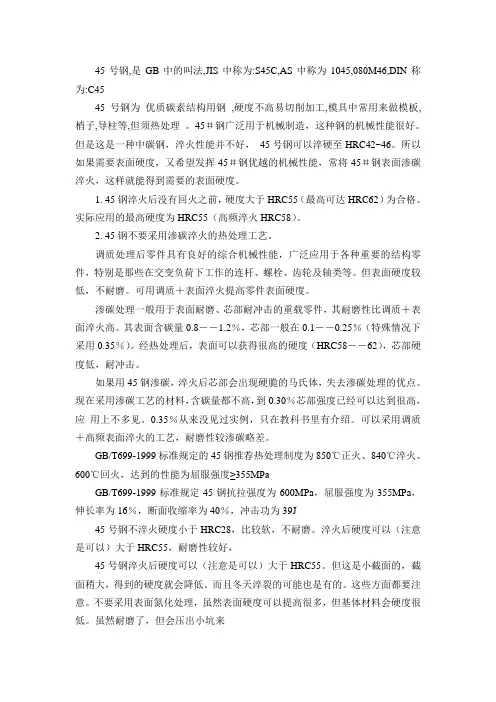

45号钢,是GB中的叫法,JIS中称为:S45C,AS中称为1045,080M46,DIN称为:C45 45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。 1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。实际应用的最高硬度为HRC55（高频淬火HRC58）。 2. 45钢不要采用渗碳淬火的热处理工艺。 调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。 渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。 如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例，只在教科书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。 GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J 45号钢不淬火硬度小于HRC28，比较软，不耐磨。淬火后硬度可以（注意是可以）大于HRC55，耐磨性较好， 45号钢淬火后硬度可以（注意是可以）大于HRC55。但这是小截面的，截面稍大，得到的硬度就会降低。而且冬天淬裂的可能也是有的。这些方面都要注意。不要采用表面氮化处理，虽然表面硬度可以提高很多，但基体材料会硬度很低。虽然耐磨了，但会压出小坑来
45热处理 推荐热处理温度：正火850，淬火840，回火 600. 45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做 45号钢管 模板,梢子,导柱等,但须热处理。 1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。 实际应用的最高硬度为HRC55（高频淬火HRC58） 1.45号钢要求硬度HRC40-50，是不是要淬火+低温回火？ 换算成布氏硬度大约是380～470HB，根据一般热处理规范，热处理制度与硬度关系大致如下：淬火温度：840℃水淬 回火温度：150℃回火，硬度约为57HRC；200℃回火，硬度约为55HRC；250℃回火，硬度约为53HRC；300℃回火，硬度约为48HRC；350℃回火，硬度约为45HRC；400℃回火，硬度约为43HRC；500 ℃回火，硬度约为33HRC；600℃回火，硬度约为20HRC 一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度 2 1.临界温度指钢材的奥氏体转变温度。不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。 2. 常用碳钢的临界点 钢号临界点 (℃) 20钢 735-855 (℃) 45钢 724-780 (℃) T8钢 730 -770(℃) T12钢 730-820 (℃) 3 20Cr，40Cr，35CrMo，40CrMo，42CrMo：正火温度850-900℃，45号钢正火温度850℃左右。 4 20CrMnTi Ac1 Ac3 Ar1 Ar3 740 825 680 730 5 Cr12MoV热处理知识 Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。 其热处理制度为：钢棒与锻件960℃空冷 + 700～720℃回火，空冷。 最终热处理工艺： 1、淬火： 第一次预热：300～500℃， 第二次预热840～860℃； 淬火温度：1020～1050℃； 冷却介质：油，介质温度：20～60℃， 冷却至油温；随后，空冷，HRC=60～63。 2、回火： 经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下： 加热温度400～425℃，得到HRC=57～59。 说明：在480--520度之间回火正好是这种钢材的脆性回火区，在这个区间回火容易使模具出现崩刃。最为理想的回火区间在380--400℃，这个区间回火，韧性最好，并且有良好的耐磨性。如果淬火后，采用深冷处理（理想的温度是零下120）与中温回火相结合，会得到良好使用效果和高寿
1 45号钢要求硬度HRC40-50，是不是要淬火+低温回火？ 换算成布氏硬度大约是380～470HB，根据一般热处理规范，热处理制度与硬度关系大致如下： 淬火温度：840℃水淬 回火温度：150℃回火，硬度约为57HRC；200℃回火，硬度约为55HRC；250℃回火，硬度约为53HRC；300℃回火，硬度约为48HRC；350℃回火，硬度约为45HRC；400℃回火，硬度约为43HRC；500 ℃回火，硬度约为33HRC；600℃回火，硬度约为20HRC 一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度 2 1.临界温度指钢材的奥氏体转变温度。不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。 2. 常用碳钢的临界点 钢号临界点(℃) 20钢735-855 (℃) 45钢724-780 (℃) T8钢730 -770(℃) T12钢730-820 (℃) 3 20Cr，40Cr，35CrMo，40CrMo，42CrMo：正火温度850-900℃，45号钢正火温度850℃左右。 4 20CrMnTi Ac1 Ac3 Ar1 Ar3 740 825 680 730 5 Cr12MoV热处理知识 Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。 其热处理制度为：钢棒与锻件960℃空冷+ 700～720℃回火，空冷。 最终热处理工艺：
45钢的淬火工艺 一、实验目的 1、了解45钢的淬火工艺方法。 2、认识45钢淬火后的金相组织。 3、分析淬火对碳钢性能的影响。 二、实验原理 钢的淬火 所谓淬火就是将钢加热到 Ac3（亚共析钢）或Ac1 (过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（ V冷应大于V临），以获得马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。 为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。 （1）淬火温度的选择 选定正确的加热温度是保证 淬火 质量的重要环节。淬火时的具体加热 温度主要取决于钢的含碳量，可根据 相图确定（如图4所示）。对 亚共析钢，其加热温度为＋30～ 50℃，若加热温度不足（低于），则 淬火组织中将出现铁素体而造成强度及硬度的降低。对过共析钢，加热温
度为＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。后者的存在可提高钢的硬度和耐磨性。
（2）保温时间的确定 淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。 表1 碳钢在箱式电炉中保温时间的确定 加热 温度(℃) 工件形状 圆柱形方形板形 保温时间 分钟/每毫米直径分钟/每毫米厚度分钟/每毫米厚度 700 1.5 2.23 800 1.0 1.52 9000.8 1.2 1.6 1000 0.4 0.6 0.8 （3）冷却速度的影响 冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。冷却时应使冷却速度大于临界冷却速 度，以保证获得马氏体组织；在这个 前提下又应尽量缓慢冷却，以减少钢 中的内应力，防止变形和开裂。为 此，可根据C曲线图（如图2所示）， 使淬火工作在过冷奥氏体最不稳定 的温度范围（650～550℃）进行快 冷（即与C曲线的

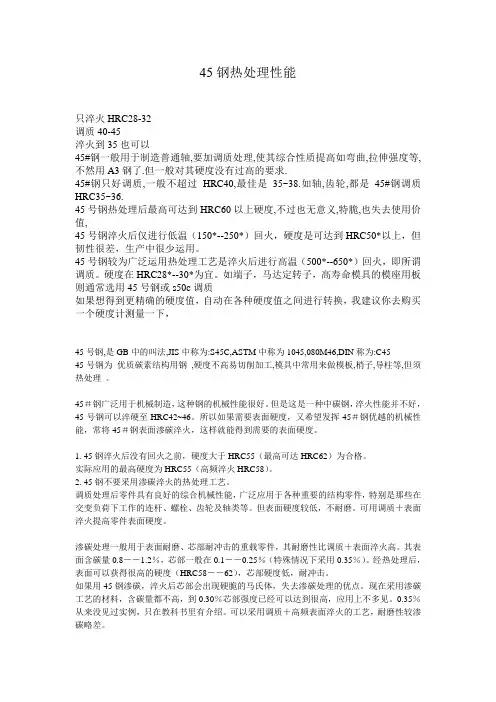

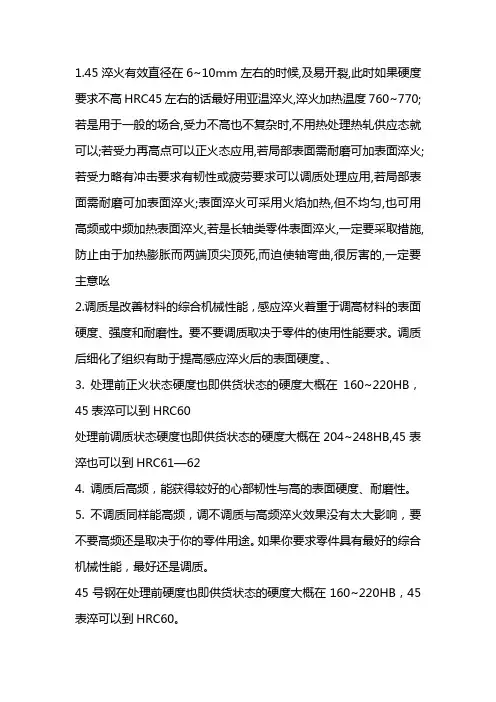

45钢热处理性能 只淬火HRC28-32 调质40-45 淬火到35也可以 45#钢一般用于制造普通轴,要加调质处理,使其综合性质提高如弯曲,拉伸强度等,不然用A3钢了.但一般对其硬度没有过高的要求. 45#钢只好调质,一般不超过HRC40,最佳是35~38.如轴,齿轮,都是45#钢调质HRC35~36. 45号钢热处理后最高可达到HRC60以上硬度,不过也无意义,特脆,也失去使用价值, 45号钢淬火后仅进行低温（150*--250*）回火，硬度是可达到HRC50*以上，但韧性很差，生产中很少运用。 45号钢较为广泛运用热处理工艺是淬火后进行高温（500*--650*）回火，即所谓调质。硬度在HRC28*--30*为宜。如端子，马达定转子，高寿命模具的模座用板则通常选用45号钢或s50c调质 如果想得到更精确的硬度值，自动在各种硬度值之间进行转换，我建议你去购买一个硬度计测量一下， 45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。 45＃钢广泛用于机械制造，这种钢的机械性能很好。但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。 1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。 实际应用的最高硬度为HRC55（高频淬火HRC58）。 2. 45钢不要采用渗碳淬火的热处理工艺。 调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质＋表面淬火提高零件表面硬度。 渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。 如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。0.35％从来没见过实例，只在教科书里有介绍。可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。 GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，
45钢热处理 45钢40Cr钢调质 调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳量控制比较严格。如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。 调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。通过高温回火，得到以均匀回火索氏体为主的显微组织。小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。 1、 45钢的调质 45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。 45钢淬火温度在A3+(30~50) ?，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。如果实际装炉量大，就需适当延长保温时间。不然，可能会出现因加热不均匀造成硬度不足的现象。但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。 因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工
件冷却到180?左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷(如能油冷更好)。另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。 45钢正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能。等轴状铁素体+珠光体能够容易获得细的粒状奥氏体组织，得到细而均匀的淬火马氏体。 45钢淬火后的高温回火，加热温度通常为560~600?，硬度要求为HRC22~34。因为调质的目的是得到综合机械性能，所以硬度范围比较宽。但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。如有些轴类零件要求强度高，硬度要求就高;而有些齿轮、带键槽 的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。一般，温度低硬度就高，温度高硬度就相对低;关于回火保温时间，视硬度要求和工件大小而定，一般认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。 45钢链轮没有调质想正火处理一下，是不能满足要求,综合机械性能要差些. 45#钢材交货状态硬度钢材交货状态硬度HBS10/3000，?|未热处理钢: 229 钢材交货状态硬度HBS10/3000，?|退火钢: 197 液相线温度 1495?左右，碳含量0.42~0.50%。 化学成分
