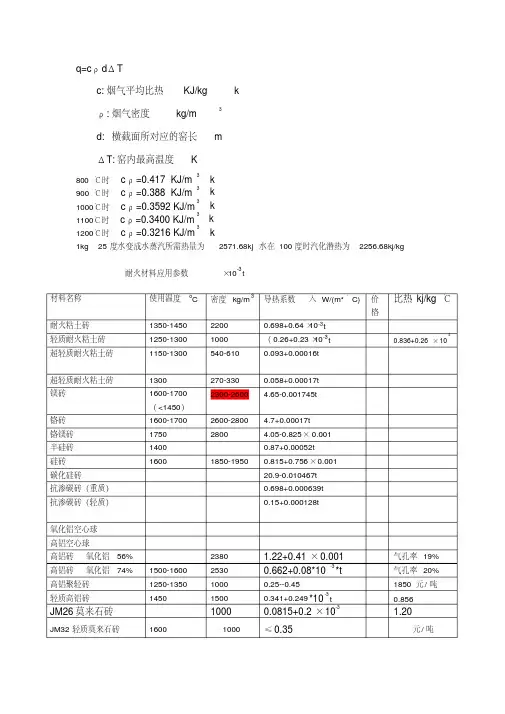

q=cρdΔT
c:烟气平均比热 KJ/kg·k
ρ:烟气密度 kg/m3
d: 横截面所对应的窑长 m
ΔT:窑内最高温度 K
800 ℃时cρ=0.417 KJ/m3·k
900 ℃时cρ=0.388 KJ/m3·k
1000℃时cρ=0.3592 KJ/m3·k
1100℃时cρ=0.3400 KJ/m3·k
1200℃时cρ=0.3216 KJ/m3·k
1kg 25度水变成水蒸汽所需热量为2571.68kj 水在100度时汽化潜热为2256.68kj/kg 耐火材料应用参数×10-3t
陶瓷纤维的品种主要有：普通硅酸铝纤维、高铝硅酸铝纤维、硅酸铝纤维（含Cr2O3、ZrO2或B2O3）、多晶氧化铝纤维和多晶莫来石纤维等。近年来，国外已经成功开发出（或正在开发）一些新的陶瓷纤维品种，如：镁橄榄石纤维、陶瓷纤维（SiO2-CaO-MgO系和Al2O3-CaO系）等。陶瓷纤维产品的形态主要有：陶瓷纤维棉、毡、毯、模块、纸、布、带、绳等。
材料的导热率 傅力叶方程式： Q=KA△T/d, R=A△T/Q Q: 热量，W；K: 导热率，W/mk；A：接触面积；d: 热量传递距离；△T：温度差；R: 热阻值 导热率K是材料本身的固有性能参数，用于描述材料的导热能力。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。 将上面两个公式合并，可以得到 K=d/R。因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。也就说材料越厚，热阻越大。 但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。这是因为导热材料大都不是单一成分组成，相应会有非线性变化。厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。 根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。
实际这是不可能的条件。所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。 所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTM D5470。这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。 通过测试得出的热阻R值，并不完全是真实的热阻值。物理科学就是这样，很多参数是无法真正的量化的，只是一个“模糊”的数学概念。通过这样的“模糊”数据，人们可以将一些数据量化，而用于实际应用。此处所说的“模糊” 是数学术语，“模糊”表示最为接近真实的近似。 而同样道理，根据热阻值以及厚度，再计算出来的导热率K值，也并不完全是真正的导热率值。 傅力叶方程式，是一个完全理想化的公式。我们可用来理解导热材料的原理。但实际应用、热阻计算是复杂的数学模型，会有很多的修正公式，来完善所有的环节可能出现的问题。总之： a. 同样的材料，导热率是一个不变的数值，热阻值是会随厚度发生变化的。 b. 同样的材料，厚度越大，可简单理解为热量通过材料传递出去要走的路程越多，所耗的
功能与复合材料论 碳／碳复合材料导热性能的研究 姓名：李泽地 学号：3009208097
碳／碳复合材料导热性能的研究 碳/碳复合材料是指以碳纤维作为增强体，以碳作为基体的一类复合材料。作为增强体的碳纤维可用多种形式和种类，既可以用短切纤维，也可以用连续长纤维及编织物。各种类型的碳纤维都可用于碳／碳复合材料的增强体。碳基体可以是通过化学气相沉积制备的热解碳，也可以是高分子材料热斛形成的固体碳。 碳/碳复合材料作为碳纤维复合材料家族的一个重要成员，具有密度低、高比强度比模量、高热传导性、低热膨胀系数、断裂韧性好、耐磨、耐烧蚀特点，尤其是其强度随着温度的升高，不仅不会降低反而还可能升高，它是所有已知材料中耐高温性最好的材料。因而它广泛地应用于航天、航空、核能、化工、医用等各个领域。 一C／C复合材料导热系数影响因素的研究 碳纤维增强复合材料不仅具有高比强、高比模等突出的结构材料特征，而且其优良的摩擦磨损及热物理性能，能够很好地满足高速喷气飞机对刹车材料的要求。碳／碳复合材料已成为新一代航空材料的发展方向。航空刹车用碳／碳复合材料在显微结构上是一种多相非均质混合物，这种材料的力学性能、摩擦磨损性能及热物理性能与材料的微观结构密切相关。而作为1种摩擦制动材料，碳／碳复合材料的热性能是至关重要的。材料在制动过程中必须具有吸收和传递走大量热量，保证不熔化刹车装置的能力，从而延长刹车副的使用寿命。这种能力要比材料的摩擦性能更重要。因此，碳／碳复合材料高的热焓和好的导热系数是用于航空刹车时第一重要的性能。本试验通过对碳／碳复合材料导热性能的测试，研究了不同纤维取向、不同热处理温度以及不同CVD热解碳的微观结构对碳／碳复合材料导热性能的影响。 1 实验方法 1.1 试样制备 试样采用长纤维增强乱短纤维层压作为毡体，长纤维沿x—y平面分层铺开，长纤维之间是随机分布的乱短纤维层。将毡体裁切成外径为146 mm，内径为43 mm，纤维体积含量在30％的圆盘，在CVD炉中，以丙烯为主要碳源气，9o0cI=以上沉积至最终密度1．75 g／cm 一1．80 g／cm 左右。 1．2 显微结构分析 以环氧树脂为主要镶嵌料，样件镶样后在MEF3A金相显微镜下观
材料导热系数表 金属导热系数表（W/mK) 热传导系数的定义为：每单位长度、每K，可以传送多少W的能量，单位为W/mK。其中“W”指热功率单位，“m”代表长度单位米，而“K”为绝对温度单位。该数值越大说明导热性能越好。以下是几种常见金属的热传导系数表： 银429 铜401 金317 铝237 铁80 锡67 铅34.8 各种物质导热系数！ material conductivity K (W/m.K) diamond 钻石2300 silver 银429 cooper 铜401 gold 金317
aluminum 铝237 各物质的导热系数 物质温度导热系数物质温度导热系数 亚麻布50 0.09 落叶松木0 0.13 木屑50 0.05 普通松木45 0.08～0.11 海砂20 0.03 杨木100 0.1 研碎软木20 0.04 胶合板0 0.125 压缩软木20 0.07 纤维素0 0.46 聚苯乙烯100 0.08 丝20 0.04～0.05 硫化橡胶50 0.22～0.29 炉渣50 0.84 镍铝锰合金0 32.7 硬质胶25 0.18 青铜30 32～153 白桦木30 0.15 殷钢30 11 橡木20 0.17 康铜30 20.9 雪松0 0.095 黄铜20 70～183 柏木20 0.1 镍铬合金20 12.3～171 普通冕玻璃20 1 石棉0 0.16～0.37 石英玻璃4 1.46
纸12 0.06～0.13 燧石玻璃32 0.795 皮棉4.1 0.03 重燧石玻璃12.5 0.78 矿渣棉0 0.05～0.14 精制玻璃12 0.9 毡0.04 汽油12 0.11 蜡0.04 凡士林12 0.184 纸板0.14 “天然气”油12 0.14 皮革0.18～0.19 甘油0 0.276 冰2.22 煤油100 0.12 新下的雪0.1 蓖麻油500 0.18 填实了的雪0.21 橄榄油0 0.165 瓷1.05 已烷0 0.152 石蜡油0.123 二氯乙烷0.147 变压器油0.128 90%硫酸0.354 石油0.14 醋酸18 石蜡0.12 硝基苯0.159 柴油机燃油0.12 二硫化碳0.144 沥青0.699 甲醇0.207 玄武岩2.177 四氯化碳0.106 拌石水泥1.5 三氯甲烷0.121 花岗石2.68～3.35 氨气* 0.022 丙铜0.177 水蒸汽* 0.0235～0.025 苯0.139 重水蒸汽* 0.072
瓷器（25摄氏度）约为1.5 W/m.K 材料/物质热导率- k - W/(mK) 丙酮0.16 乙炔（气）0.018 压克力0.2 空气，（气）0.024 酒精0.17 铝250 氧化铝30 氨（气）0.022 锑18.5 氩气（天然气）0.016 石棉水泥板0.744 石棉水泥板0.166 石棉水泥 2.07 石棉，松散0.15 石棉板轧机0.14 沥青0.75 筏0.048 沥青0.17 苯0.16 铍218 高炉煤气（天然气）0.02 黄铜109 砖致密 1.31 砖0.69 镉92 碳 1.7 Carbon dioxide (gas)二氧化碳（气体）0.0146 0.0146 Cement, portland水泥，波特兰0.29 0.29 Cement, mortar水泥，砂浆 1.73 1.73 Chalk粉笔0. 0。09 09 Chlorine (gas)氯（气）0.0081 0.0081 Chrome Nickel Steel (18% Cr, 8 % Ni)铬镍钢（18％铬，8％镍）16.3 16.3 Clay, dry to moist粘土，干到湿0.15 - 1.8 0.15 - 1.8 Clay, saturated粘土，饱和0.6 - 2.5 0.6 - 2.5 Cobalt钴69 69 Concrete, light混凝土，轻质0.42 0.42 Concrete, stone水泥，石头 1.7 1.7 Constantan康铜22 22 Copper铜401 401 400 400 398 398 Corian (ceramic filled)可丽耐（陶瓷填充） 1.06 1.06
材料的导热 傅力叶方程式： Q=KA△T/d, R=A△T/Q Q: 热量，W；K: 导热率，W/mk；A：接触面积；d: 热量传递距离；△T：温度差；R: 热阻值 导热率K是材料本身的固有性能参数，用于描述材料的导热能力。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。 将上面两个公式合并，可以得到 K=d/R。因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。也就说材料越厚，热阻越大。 但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。这是因为导热材料大都不是单一成分组成，相应会有非线性变化。厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。 根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。 实际这是不可能的条件。所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。 所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTM D5470。这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。 通过测试得出的热阻R值，并不完全是真实的热阻值。物理科学就是这样，很多参数是无法真正的量化的，只是一个“模糊”的数学概念。通过这样的“模糊”数据，人们可以将一些数据量化，而用于实际应用。此处所说的“模糊” 是数学术语，“模糊”表示最为接近真实的近似。 而同样道理，根据热阻值以及厚度，再计算出来的导热率K值，也并不完全是真正的导热率值。 傅力叶方程式，是一个完全理想化的公式。我们可用来理解导热材料的原理。但实际应用、热阻计算是复杂的数学模型，会有很多的修正公式，来完善所有的环节可能出现的问题。 总之： a. 同样的材料，导热率是一个不变的数值，热阻值是会随厚度发生变化的。 b. 同样的材料，厚度越大，可简单理解为热量通过材料传递出去要走的路程越多，所耗的时间也越多，效能也越差。 c. 对于导热材料，选用合适的导热率、厚度是对性能有很大关系的。选择导热率很高的材料，但是厚度很大，也是
常见材料导热系数全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
导热率K是材料本身的固有性能参数，用于描述材料的导热能力，又称为热导率，单位为W/mK。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。不同成分的导热率差异较大，导致由不同成分构成的物料的导热率差异较大。单粒物料的导热性能好于堆积物料。 稳态导热：导入物体的热流量等于导出物体的热流量，物体内部各点温度不随时间而变化的导热过程。 非稳态导热：导入和导出物体的热流量不相等，物体内任意一点的温度和热含量随时间而变化的导热过程，也称为瞬态导热过程。 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,°C）,在1秒内，通过1平方米面积传递的热量，用λ表示，单位为瓦/米·度 导热系数与材料的组成结构、密度、、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为(我国国家标准规定，凡平均温度不高于350℃时导热系数不大于(m·K)的材料称为保 温材料），而把导热系数在瓦/米摄氏度以下的材料称为高效保温材料。 导热系数高的物质有优良的导热性能。在热流密度和厚度相同时，物质高温侧壁面与低温侧壁面间的温度差，随导热系数增大而减小。锅炉炉管在未结水垢时，由于钢的导热系数高，钢管的内外壁温差不大。而钢管内壁温度又与管中水温接近，因此，管壁温度（内外壁温度平均值）不会很高。但当炉管内壁结水垢时，由于水垢的导热系数很小，水垢内外侧温差随水垢厚度增大而迅速增大，从而把管壁金属温度迅速抬高。当水垢厚度达到相当大（一般为1~3毫米）后，会使炉管管壁温度超过允许值，造成炉管过热损坏。对锅炉炉墙及管道的保温材料来讲，则要求导热系数越低越好。一般常把导热系数小于0。8x10的3次方瓦/（米时·摄氏度）的材料称为保温材料。例如石棉、珍珠岩等 填缝导热材料有:导热硅脂、导热云母片、导热陶瓷片、导热矽胶片、导热双面胶等。主要作用是填充发热功率器件与散热片之间的缝隙，通常看似很平的两个面,其实接触面积不到40%,又因为空气是不良导热体，导热系数仅有,填充缝隙就是用导热材料填充缝隙间的空气. 傅力叶方程式： Q=KA△T/d,
常用建筑材料的导热系数及密度 名称导热系数[W/（m.K）] 密度[Kg/m3] 普通混凝土 钢筋混凝土 1.74 2500 碎石混凝土1 1.51 2300 碎石混凝土2 1.28 2100 轻集料混凝土炉渣混凝土1 1 1700 炉渣混凝土2 0.76 1500 炉渣混凝土3 0.56 1300 水泥焦渣1 0.67 1050 水泥焦渣2 0.53 1050 水泥焦渣3 0.42 1050 砌体混凝土单排孔砌块190 1.020 1200 混凝土双排孔砌块190 0.680 1300 加气混凝土1 0.22 700 加气混凝土2 0.19 500 灰砂砖砌体 1.10 1050 炉渣砖砌体0.87 1050 烧结多孔砖0.58 砂浆 水泥砂浆0.93 1800 水泥石灰砂浆（混合砂浆）0.87 1700 石灰砂浆0.81 1600 石灰石膏砂浆0.76 1500 保温砂浆0.29 800 保温材料聚苯板（含钢丝网架聚苯板）0.041 18~22 挤塑板0.030 25~32 胶粉聚苯颗粒保温浆料0.060 ≤250（干）珍珠岩0.07-0.09 聚氨酯0.024 30（外墙），35（屋面）岩棉矿棉玻璃棉板（毡）0.05 ≤80 岩棉矿棉玻璃棉板（毡）0.045 80~200 泡沫玻璃0.058 140 松散材料 锅炉渣0.29 1000 高炉炉渣0.26 900 粉煤灰0.23 1000 粘土夯实粘土 1.16 2000 轻质粘土0.47 1200 石材花岗岩 3.49 2800 大理石 2.91 2800 玻璃平板玻璃0.76 2500 注：1.抗裂砂浆薄抹面层及饰面层不参与热工计算。 2.小型混凝土空心砌块的传热系数参见02J102-2（已含内外表面换热阻）。
关于橡胶复合材料的导热特性 1、橡胶的导热系数 天然橡胶硫化胶0.15~0.21 W/(m℃)天然橡胶硬质胶0.15~0.17 W/(m℃) 丁苯橡胶0.19 W/(m℃)氯丁橡胶0.19 W/(m℃) 氯丁橡胶硫化胶0.21 W/(m℃)丁基橡胶0.09 W/(m℃) 丁腈橡胶0.25 W/(m℃)硅橡胶0.27 W/(m℃) 2、轮胎橡胶材料导热系数 (何燕等,轮胎橡胶材料导热系数的测定及分析,橡胶工业，2004年第51卷) 轮胎橡胶材料导热系数的测试结果如图2所示。从图2可以看出以下规律。 (1) 轮胎不同部位橡胶材料的导热系数随温度变化而改变,并且在本试验所研究的温度范围(20～80 ℃) 内,两者呈线性关系。 不同橡胶材料的导热系数随温度变化的经验关系式: λ = λ0 + bθ 式中λ0 -室温下试样的导热系数; b -与材料性质有关的温度系数。λ0和b 的测试值如表1 所示。 结论： 通过对轮胎不同部位橡胶材料导热系数的研究发现,用稳态法测量橡胶材料的导热系数是一种科学、可靠的方法,此方法所用试验装置简单,操作方便。本试验所得数据准确、可靠,为轮胎设计进一步计算,特别是为轮胎温度场的计算提供了可靠的依据。 轮胎各部位的受力情况及生热机理不同,在胶料配方中应分别加以考虑,本试验所测导热系数的数据也正好与轮胎实际相吻合。 3、轮胎各部位胶料在不同温度下的导热系数 （刘丽等，轮胎胶料的导热系数测定及误差分析，轮胎工业2006年第26卷） 采用稳态法测量轿车轮胎和航空轮胎各部位胶料在不同温度下的导热系数。测量结果
表明, 轿车轮胎在20~ 80℃、航空轮胎在20~ 110℃范围内, 轮胎各部位胶料的导热系数与温度呈线性关系; 轿车轮胎胎侧胶导热系数较大, 胎面基部胶导热系数较小, 航空轮胎胎侧胶导热系数较大, 胎面胶导热系数较小。试验时采取使设备和试样充分干燥、以石棉做绝热材料、保持冰端温度等措施, 可使试验误差小于4%。 图3和4分别示出了轿车轮胎和航空轮胎不同部位胶料的关系曲线。 4、充填炭黑硫化橡胶的导热系数 （崔琪等，炭黑用量及硫化对橡胶导热系数的影响，CHINA RUBBER（中国橡胶）2006年，第22 卷第18 期）
一、固体的导热系数 常用的固体导热系数见表 4-1 。在所有固体中，金属是最好的导热体。纯金属的导热系数一般随温度升高而降低。而金属的纯度对导热系数影响很大，如含碳为 1% 的普通碳钢的导热系数为45W/m · K ，不锈钢的导热系数仅为16 W/m · K 。表 4-1 常用固体材料的导热系数 固体温度，℃导热系数，λ W/m · K 铝300 230 镉18 94 铜100 377 熟铁18 61 铸铁53 48 铅100 33 镍100 57 银100 412 钢 (1%C) 18 45 船舶用金属30 113 青铜189 不锈钢20 16
石墨0 151 石棉板50 0.17 石棉0~100 0.15 混凝土0~100 1.28 耐火砖 1.04 ① 保温砖0~100 0.12~0.21 建筑砖20 0.69 绒毛毯0~100 0.047 棉毛30 0.050 玻璃30 1.09 云母50 0.43 硬橡皮0 0.15 锯屑20 0.052 软木30 0.043 玻璃毛-- 0.041 85% 氧化镁-- 0.070 二、液体的导热系数
液体分成金属液体和非液体两类，前者导热系数较高，后者较低。在非金属液体中，水的导热系数最大，除去水和甘油外，绝大多数液体的导热系数随温度升高而略有减小。一般来说，溶液的导热系数低于纯液体的导热系数。表 4-2 和图 4-6 列出了几种液体的导热系数值。 表 4-2 液体的导热系数 液体温度，℃导热系数，λ W/m · K 醋酸 50% 20 0.35 丙酮30 0.17 苯胺0~20 0.17 苯30 0.16 氯化钙盐水 30% 30 0.55 乙醇 80% 20 0.24 甘油 60% 20 0.38 甘油 40% 20 0.45 正庚烷30 0.14 水银28 8.36 硫酸 90% 30 0.36 硫酸 60% 30 0.43 水30 0.62
金属导热系数表（W/mK)： 银 429 铜 401 金 317 铝 237 铁 80 锡 67 铅 常用材料导热系数(20℃)——λ(w/晨怡热管 2008-5-2 15:03:49 名称λ(w/ F4、F46 ~ 聚苯乙烯 PVC ~ PP ~ PE 有机玻璃~ 泡沫 木材 (横) ~ (纵) 散珍珠岩~ 水泥珍珠岩~ 石棉 混凝土 85%MgO 玻璃~ 水垢~ 搪瓷~ 耐火砖 普通砖~ 银419 锌112 钛 锡 64
铅 35 镍 90 钢36~54 铸铁42~90 钝铜381 黄铜118 青铜 71 纯铝218 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 铸铝138~147 不锈钢17 空气 温度 [10^-2(w/] 100K 150K 200K 250K 300K 350K 400K 水 温度w/ 0℃ 10℃ 20℃ 30℃ 40℃ 50℃ 60℃ 70℃ 80℃ 水蒸汽 硫酸
5~25% ~ 25~50% ~ ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 导热系数导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,°C）,在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度（W/m?K,此处的K可用°C代替）。导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为保温材料，而把导热系数在瓦/米?度以下的材料称为高效保温材料。 金属的热传导系数表： 银 429 铜 401 金 317 铝 237 铁 80 锡 67 铅 各种物质导热系数！ material conductivity K (W/ diamond 钻石 2300 silver 银 429 cooper 铜 401 gold 金 317 aluminum 铝 237 各物质的导热系数 物质温度导热系数物质温度导热系数 亚麻布 50 落叶松木 0 木屑 50 普通松木 45 ～ 海砂 20 杨木 100 研碎软木 20 胶合板 0 压缩软木 20 纤维素 0 聚苯乙烯 100 丝 20 ～ 硫化橡胶 50 ～炉渣 50
一、高导热率复合材料 1、导热非绝缘塑料 1）金属粉填充 一般有Cu、Ni、Sn、Al粉和填充的PVC、HDPE、PP、碳纤维(CF)或环氧树脂(EP)基体及固化剂的填充。填料体积渗滤临界值取决于粒子形状和粒子在树脂中的空间分布，与填充因子呈线性关系；填充因子决定着材料的导热系数，它包含了材料中填料空间布局及粒子形状对导热系数的影响；由于材料内部的多孔性，在接近填充极限时很难实现材料的高导热性。 复合材料的热导率随着金属粉末含量增加而增加，当金属含量低于10%时，材料的热导率缓慢增加，当体积份数大于30%时，含铜粉的材料热导率高于含锡粉的材料；同时还研究了铜粉体积份数为40%时，材料的热导率与颗粒直径关系，实验表明当铜粉直径为40～60μm时，材料热导率较高。 但是目前这类的研究一般只得到小于10W/m.K的导热复合材料。 2）石墨及CF填充 有研究结果表明，用热导率高、粒径小的石墨对聚丙烯进行填充改性，可以显著提高复合材料的热导率，当石墨质量百分含量为45％时，石墨/PP复合材料的热导率达到129W/（m·K），是纯聚丙烯树脂的6倍多；但流动性能和力学性能有所下降。 西安交大的井新利研究了天然鳞片状的石墨填充EP的导热及力学性能。发现单独使用过粗或过细的石墨都不利于改善加工工艺性，而将几种不同细度的石墨搭配使用则有比较好的效果，搭配可使材料中石墨的堆砌更致密，能提高导热系数。当石墨为60％时，导热系数达10 W/(m·K)，比纯EP提高了约50倍。钱欣等研究了石墨填充改性酚醛的导热行为。发现石墨含量并不是越大越好，呈现先慢增后快增然后再慢增甚至不变的情况。张舜喜研究了石墨、炭黑填充PE 的导热、力学性能。发现随石墨填充量增多，导热系数明显增加，在50％用量时，导热系数达47.4 W/(m·K)；石墨粒子大小对PE性能也有影响，石墨粒子小，弯曲弹性模量、冲击性能高，反之就低；偶联剂增强了石墨与树脂间的界面粘合力，使制品具有实用价值。 Chen Yumao等研究了CF增强EP复合材料的导热性能。CF体积分数为56％时，首次制得了导热系数达695W/(m·K)的树脂基复合材料，材料密度为1.48g/cm3。引入CF大大降低了材料的线胀系数。 此外，研究将基体采用导电有机物，对导热复合材料的导电性有不少帮助。导电有机物通常是指聚乙炔、聚亚苯基硫醚、聚噻吩等。用导电有机物做填料可以改善材料的相容性、加工性和导热性能，并可以减小材料的密度。但导电有机物质在不纯的情况下将成为绝缘体。 2、导热绝缘塑料 1）SiC、金属氧化物及混合填料填充 将酚醛树脂粉末与SiC、MgO、BeO、石墨或B4C5、玻璃纤维(GF)等捏合、混炼、连续递出，所制得的材料导热系数大于34.8 W/(m·K)。采用纳米颗粒能较大的提高制品的力学性能,此外，纳米粒子还能提高填充后材料的耐疲劳性。 2）金属氮化物填充 在金属氮化物中，一般选用AlN、BN两种氮化物。AlN、BN因导热系数高在导热塑料中得到广泛应用。AlN最大填充量为78.5％(体积比)时，导热系数为32.5 w/(m·K)。含88％BN时体系的导热系数为32.5 w/(m·K)。美国先进陶瓷
220kV交联聚乙烯绝缘电力电缆 最高额定温度 电缆导体长期允许最高工作温度为90℃，短时过负载最高工作温度为130℃，短路时（短路时间为5S）最高工作温度为250℃。 电缆使用特性： （1）电缆导体长期允许温度为90℃。 （2）短路时（最长持续时间不超过5秒），导体最高温度不超过250℃，电缆线路中间有接头时，锡焊接头不超过120℃，压接接头不超过150℃，电焊或气焊接头不超过250℃。 （3）电缆敷设时，在保证足够机械拉力的情况下不受落差限制，但不允许敷设于铁质管道中，也不允许沿电缆周围形成环状的铁质金具固定电缆。 （4）电缆敷设时，其温度应不低于零度，当电缆温度低于零度时应采用适当的方法将电缆加热至零度有以上。 高密度聚乙烯HD 980 密度0.50导热系数 热传导和热导率物体内部分子和原子微观运动所引起的热量传递过程称为热传导，又称导热。在单位时间内从tω1的高温壁面传递到tω2的低温壁面的热流量φ（W）的大小，和壁的面积F（m2）与两壁温差（tω1-tω2）（℃）成正比，与壁的厚度δ（m）成反比。此外，还与壁的材料性质等因素有关。因此由上面的比例关系， 导热量 = f(两壁温差) / 壁的厚度 * 导热系数 聚乙烯(PE)的导热系数 0.4 W / K-Meter PVC 0.231 ABS 0.245 PP 0.138 Cu 365
SUS 16 Steel 86 水的导热系数0.54 空气的导热系数 0.024 pvc的导热系数 0.14W/MK 殷钢 11 拌石水泥 1.5 海砂 20 0.03 对某一特定物质而言，只考虑热传递时，热量与温度之间存在一个线性关系，即 变化的内能（亦即传递的热量）=该物质的比热容*质量*该物质变化的温度 导热系数 指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,℃），在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度（W/m?K，此处为K可用℃代替）。导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。通常把导热系数较低的材料称为保温材料，而把导热系数在0.05瓦/米?度以下的材料称为高效保温材料。 材料的厚度加大则材料的导热系数如何变化？
导热率K是材料本身的固有性能参数，用于描述材料的导热能力，又称为热导率，单位为W/mK。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。不同成分的导热率差异较大，导致由不同成分构成的物料的导热率差异较大。单粒物料的导热性能好于堆积物料。 稳态导热：导入物体的热流量等于导出物体的热流量，物体内部各点温度不随时间而变化的导热过程。 非稳态导热：导入和导出物体的热流量不相等，物体内任意一点的温度和热含量随时间而变化的导热过程，也称为瞬态导热过程。 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,°C）,在1秒内，通过1平方米面积传递的热量，用λ表示，单位为瓦/米·度 导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为(我国国家标准规定，凡平均温度不高于350℃时导热系数不大于(m·K)的材料称为保温材料），而把导热系数在瓦/米摄氏度以下的材料称为高效保温材料。 导热系数高的物质有优良的导热性能。在热流密度和厚度相同时，物质高温侧壁面与低温侧壁面间的温度差，随导热系数增大而减小。锅炉炉管在未结水垢时，由于钢的导热系数高，钢管的内外壁温差不大。而钢管内壁温度又与管中水温接近，因此，管壁温度（内外壁温度平均值）不会很高。但当炉管内壁结水垢时，由于水垢的导热系数很小，水垢内外侧温差随水垢厚度增大而迅速增大，从而把管壁金属温度迅速抬高。当水垢厚度达到相当大（一般为1~3毫米）后，会使炉管管壁温度超过允许值，造成炉管过热损坏。对锅炉炉墙及管道的保温材料来讲，则要求导热系数越低越好。一般常把导热系数小于0。8x10的3次方瓦/（米时·摄氏度）的材料称为保温材料。例如石棉、珍珠岩等 填缝导热材料有:导热硅脂、导热云母片、导热陶瓷片、导热矽胶片、导热双面胶等。主要作用是填充发热功率器件与散热片之间的缝隙，通常看似很平的两个面,其实接触面积不到40%,又因为空气是不良导热体，导热系数仅有,填充缝隙就是用导热材料填充缝隙间的空气. 傅力叶方程式： Q=KA△T/d,
常用材料的导热系数表 SANY GROUP system office room 【SANYUA16H-
材料的导热 傅力叶方程式： Q=KA△T/d, R=A△T/Q??????Q:热量，W；K:导热率，W/mk；A：接触面积；d:热量传递距离；△T：温度差；R:热阻值 导热率K是材料本身的固有性能参数，用于描述材料的导热能力。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。 将上面两个公式合并，可以得到K=d/R。因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。也就说材料越厚，热阻越大。 但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。这是因为导热材料大都不是单一成分组成，相应会有非线性变化。厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。 根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。 实际这是不可能的条件。所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。 所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTMD5470。这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。 通过测试得出的热阻R值，并不完全是真实的热阻值。物理科学就是这样，很多参数是无法真正的量化的，只是一个“模糊”的数学概念。通过这样的“模糊”数据，人们可以将一些数据量化，而用于实际应用。此处所说的“模糊”是数学术语，“模糊”表示最为接近真实的近似。 而同样道理，根据热阻值以及厚度，再计算出来的导热率K值，也并不完全是真正的导热率值。 傅力叶方程式，是一个完全理想化的公式。我们可用来理解导热材料的原理。但实际应用、热阻计算是复杂的数学模型，会有很多的修正公式，来完善所有的环节可能出现的问题。 总之： a.同样的材料，导热率是一个不变的数值，热阻值是会随厚度发生变化的。 b.同样的材料，厚度越大，可简单理解为热量通过材料传递出去要走的路程越多，所耗的时间也越多，效能也越
常见材料导热系数 Revised as of 23 November 2020
一、固体的导热系数 常用的固体导热系数见表 4-1 。在所有固体中，金属是最好的导热体。纯金属的导热系数一般随温度升高而降低。而金属的纯度对导热系数影响很大，如含碳为 1% 的普通碳钢的导热系数为 45W/m · K ，不锈钢的导热系数仅为 16 W/m · K 。表 4-1 常用固体材料的导热系数 固体?温度，℃导热系数，λ W/m · K 铝300230 镉1894 铜100377 熟铁1861 铸铁5348 铅10033 镍10057 银100412 钢 (1%C)1845 船舶用金属30113 青铜 189 不锈钢2016
石墨0151 石棉板50 石棉0~100 混凝土0~100 耐火砖① 保温砖0~100~ 建筑砖20 绒毛毯0~100 棉毛30 玻璃30 云母50 硬橡皮0 锯屑20 软木30 玻璃毛-- 85% 氧化镁-- 二、液体的导热系数
液体分成金属液体和非液体两类，前者导热系数较高，后者较低。在非金属液体中，水的导热系数最大，除去水和甘油外，绝大多数液体的导热系数随温度升高而略有减小。一般来说，溶液的导热系数低于纯液体的导热系数。表 4-2 和图 4-6 列出了几种液体的导热系数值。 表 4-2 液体的导热系数 液体温度，℃导热系数，λ W/m · K 醋酸 50%20 丙酮30 苯胺0~20 苯30 氯化钙盐水 30%30 乙醇 80%20 甘油 60%20 甘油 40%20 正庚烷30 水银28 硫酸 90%30 硫酸 60%30 水30
导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,°C),在1秒内，通过1平方米面积传递的热量，单位为瓦/米·度(W/m·K,此处的K可用℃代替)。导热系数与材料的组成结构、密度、含水率、温度等因素有关。 金属导热系数表（W/mK) 热传导系数的定义为：每单位长度、每K，可以传送多少W的能量，单位为W/mK。其中“W”指热功率单位，“m”代表长度单位米，而“K”为绝对温度单位。该数值越大说明导热性能越好。以下是几种常见金属的热传导系数表： 银429 铜401 金317 铝237 铁80 锡67 铅34.8 各种物质导热系数！ material conductivity K (W/m.K) diamond 钻石2300 silver 银429 cooper 铜401 gold 金317 aluminum 铝237 各物质的导热系数 物质温度导热系数物质温度导热系数 亚麻布50 0.09 落叶松木0 0.13 木屑50 0.05 普通松木45 0.08～0.11 海砂20 0.03 杨木100 0.1 研碎软木20 0.04 胶合板0 0.125 压缩软木20 0.07 纤维素0 0.46 聚苯乙烯100 0.08 丝20 0.04～0.05 硫化橡胶50 0.22～0.29 炉渣50 0.84 镍铝锰合金0 32.7 硬质胶25 0.18 青铜30 32～153 白桦木30 0.15 殷钢30 11 橡木20 0.17 康铜30 20.9 雪松0 0.095 黄铜20 70～183 柏木20 0.1 镍铬合金20 12.3～171 普通冕玻璃20 1 石棉0 0.16～0.37 石英玻璃4 1.46 纸12 0.06～0.13 燧石玻璃32 0.795 皮棉4.1 0.03 重燧石玻璃12.5 0.78 矿渣棉0 0.05～0.14 精制玻璃12 0.9 毡0.04 汽油12 0.11 蜡0.04 凡士林12 0.184
凡士林 815～830 0.184 沥青1150～1250 0.699蜡9000.04250.540.1770.1650.190.03 0.350.140.050.250.240.40.220.250.250.170.230.250.181290.130.410.20.250.50.33120012001700450010007801390124011501200120060～801150980920910120012007002260500190025001200橄榄油聚脂树脂空气 910～92014001.29 刚性聚氨脂PU 固体/热融异丁烯 聚硫胶硼化钛水丙酮刚性PVC 氯丁橡胶PCP 三元乙丙EPDM 纯硅胶柔性PVC 柔性橡胶泡沫聚洗氨尼龙高密度聚乙烯HD 低密度聚乙烯LD 固定聚丙烯25%玻纤聚丙烯聚亚氨脂树脂PU 3170 6.3～9.6870～9800.123硬木石墨 建筑构件软木UP树脂玻璃钢碳酸钙玻璃聚碳酸酯2.182600 2.73539003230200大理石氧化铝氮化铝碳化硅石蜡油22002500～2600 11802800273021石英玻璃普通玻璃有机玻璃PMMA 花岗岩玄武岩 1.4610.182.68～3.35 82610230010～3032～15370～18318011691157272790088708500～8700 88803174294012378067康铜193507140890045101200021500731024003520铟硅钻石不锈钢青铜黄铜钨锌镍钛钯铂2760锡7310铅113035导热系数W/（m·k) 金银铜铝铁193001053089302700材料名称密度kg/m3导热系数W/（m·k) 材料名称密度kg/m3
常用材料的导热系数表文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
材料的导热率 傅力叶方程式： Q=KA△T/d, R=A△T/Q Q: 热量，W；K: 导热率，W/mk；A：接触面积；d: 热量传递距离；△T：温度差；R: 热阻值 导热率K是材料本身的固有性能参数，用于描述材料的导热能力。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。 将上面两个公式合并，可以得到 K=d/R。因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。也就说材料越厚，热阻越大。 但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。这是因为导热材料大都不是单一成分组成，相应会有非线性变化。厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。 根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。 实际这是不可能的条件。所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。 所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTM D5470。这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。 通过测试得出的热阻R值，并不完全是真实的热阻值。物理科学就是这样，很多参数是无法真正的量化的，只是一个“模糊”的数学概念。通过这样的“模糊”数据，人们可以将一些数据量化，而用于实际应用。此处所说的“模糊” 是数学术语，“模糊”表示最为接近真实的近似。 而同样道理，根据热阻值以及厚度，再计算出来的导热率K值，也并不完全是真正的导热
金属导热系数表（W/mK)： 银429 铜401 金317 铝237 铁80 锡67 铅34.8 常用材料导热系数(20℃)——λ(w/m.k)晨怡热管2008-5-2 15:03:49 名称λ(w/m.k) F4、F460.19~0.25 聚苯乙烯0.04 PVC0.14~0.15 PP0.21~0.26 PE0.42 有机玻璃0.14~0.20 泡沫0.045 木材(横) 0.14~0.17 (纵) 0.38 散珍珠岩0.042~0.08 水泥珍珠岩0.07~0.09 石棉0.15 混凝土 1.28 85%MgO0.07 玻璃0.52~1.01 水垢 1.3~3.1 搪瓷0.87~1.16 耐火砖 1.06 普通砖0.7~0.8 银419 锌112 钛14.63 锡64 铅35 镍90 钢36~54 铸铁42~90 钝铜381 黄铜118 青铜71 纯铝218 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 铸铝138~147
不锈钢17 空气 温度[10^-2(w/m.k)] 100K0.93 150K 1.38 200K 1.80 250K 2.21 300K 2.62 350K 3.00 400K 3.38 水 温度w/m.k 0℃0.50 10℃0.58 20℃0.60 30℃0.62 40℃0.64 50℃0.65 60℃0.66 70℃0.67 80℃0.68 水蒸汽0.023 硫酸 5~25%0.51~0.47 25~50%0.47~0.41 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 导热系数导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,°C）,在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度（W/m?K,此处的K可用°C代替）。 导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为保温材料，而把导热系数在0.05瓦/米?度以下的材料称为高效保温材料。 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K，°C）,在1秒内，通过1平方米面积传递的热量，用λ表示，单位为瓦/米·度，w/m·k（W/m·K,此处的K可用℃代替）。 通常把导热系数较低的材料称为保温材料(我国国家标准规定，凡平均温度不高于350℃时导热系数不大于0.12W/(m·K)的材料称为保温材料. 金属的热传导系数表： 银429 铜401 金317 铝237 铁80
