变频器矢量控制的优点及应用 矢量控制原理--应用采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。由于矢量控制方式所依据的是准确的被控异步电动机的参数，有的通用变频器在使用时需要准确地输入异步电动机的参数，有的通用变频器需要使用速度传感器和编码器。鉴于电机参数有可能发生变化，会影响变频器对电机的控制性能，并根据辨识结果调整控制算法中的有关参数，从而对普通的异步电动机进行有效的矢量控制。 异步电动机矢量控制变频调速系统的开发，使异步电动机的调速可获得和直流电动机相媲美的高精度和快速响应性能。异步电动机的机械结构又比直流电动机简单、坚固，且转子无碳刷滑环等电气接触点，故应用前景十分广阔。现将其优点和应用范围综述如下：1、矢量控制系统的优点：动态的速响应直流电动机受整流的限制，过高的di/dt是不容许的。异步电动机只受逆变器容量的限制，强迫电流的倍数可取得很高，故速度响应快，一般可达到毫秒级，在快速性方面已超过直流电动机。 低频转矩增大一般通用变频器（VVVF控制）在低频时转矩常低于额定转矩，在5Hz以下不能带满负载工作。而矢鱿控制变频器由于能保持磁通恒定，转矩与it呈线性关系，故在极低频时也能使电动机的转矩高于额定转矩。 控制的灵活性直流电动机常根据不同的负载对象，选用他励、串励、复励等形式。它们各有不同的控制特点和机械特性。而在异步电动机矢量控制系统中，可使同一台电动机输出不同的特性。在系统内用不同的函数发生器作为磁通调节器，即可获得他励或串励直流电动机的机械特性。 使用矢量控制，可以使电机在低速，如（无速度传感器时）1Hz（对4极电机，其转速大约为30r/min）时的输出转矩可以达到电机在50Hz供电输出的转矩（最大约为额定转矩的150％）。 对于常规的V/F控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁
关于1.5KW永磁同步电机控制器的初步方案 基于永磁同步电机自身的结构特点，要实现对转速及位置的伺服控制，采用矢量控制算法结合SVPWM技术实现对电机的精确控制，通过改变电机定子电压频率即可实现调速，为防止失步，采用自控方式，利用转子位置检测信号控制逆变器输出电流频率，同时转子位置检测信号作为同步电机的启动以及实现位置伺服功能的组成部分。 矢量控制的基本思想是在三相永磁同步电动机上设法模拟直流 电动机转矩控制的规律，在磁场定向坐标上，将电流矢量分量分解成产生磁通的励磁电流分量id和产生转矩的转矩电流iq分量，并使两分量互相垂直，彼此独立。当给定Id=0，这时根据电机的转矩公式可以得到转矩与主磁通和iq乘积成正比。由于给定Id=0，那么主磁通就基本恒定，这样只要调节电流转矩分量iq就可以像控制直流电动机一样控制永磁同步电机。 根据这一思想，初步设想系统的主要组成部分为：主控制板部分，电源及驱动板部分，输入输出部分。 其中主控制板部分即DSP板，根据控制指令和位置速度传感器以及采集的电压电流信号进行运算，并输出用于控制逆变器部分的控制信号。 电源和驱动板部分主要负责给各个部分供电，并提供给逆变器部分相应的驱动信号，以及将控制信号与主回路的高压部分隔离开。 输入输出部分用来输入控制量，显示实时信息等。
原理框图如下： 基本控制过程：速度给定信号与检测到的转子信号相比较，经过速度控制器的调节，产生定子电流转矩分量Isq_ref，用这个电流量作为电流控制器的给定信号。励磁分量Isd_ref由外部给定，当励磁分量为零时，从电机端口看，永磁同步电机相当于一台他励直流电机，磁通基本恒定，简化了控制问题。另一端通过电流采样得到三相定子电流，经过Clarke变换将其变为α-β两相静止坐标系下的电流，再通过park变换将其变为d-q两相旋转坐标系下电流Isq，Isd，分别与两个调节器的参考值比较，经过控制器调节后变为电压信号Vsd_ref 和Vsq_ref，再经过park逆变换，得到Vsa_ref和Vsb_ref作为SVPWM

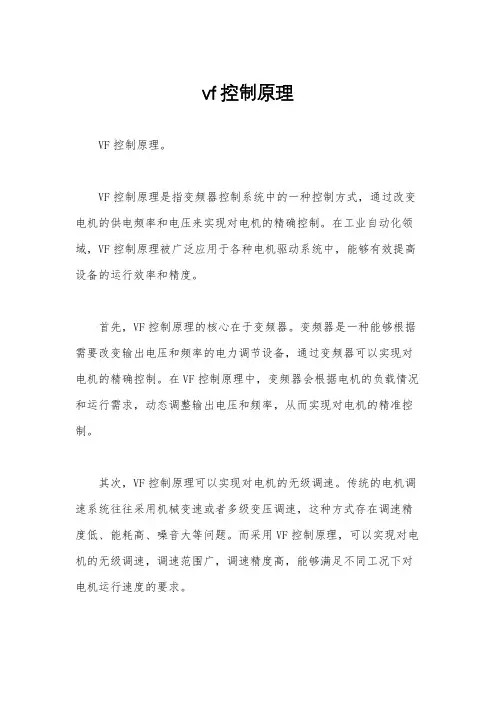

变频器的V/F控制与矢量控制 U/f=C的正弦脉宽调制（SPWM）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。 矢量控制（VC）方式 矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。矢量控制方法的提出具有划时代的意义。然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。 V/F控制与矢量都是恒转矩控制。U/F相对转矩可能变化大一些。而矢量是根据需要的转矩来调节的，相对不好控制一些。对普通用途。两者一样。 1、矢量控制方式 矢量控制，最简单的说，就是将交流电机调速通过一系列等效变换，等效成直流电机的调速特性，就这么简单，至于深入了解，那就得深入了解变频器的数学模型，电机学等学科。 矢量控制原理是模仿直流电动机的控制原理，根据异步电动机的动态数学模型，利用一系列坐标变换把定子电流矢量分解为励磁分量和转矩分量，对电机的转矩电流分量和励磁分量分别进行控制。 在转子磁场定向后实现磁场和转矩的解耦，从而达到控制异步电动机转矩的目的，使异步电机得到接近他励直流电机的控制性能。具体做法是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。 2、V/F控制方式 V/F控制，就是变频器输出频率与输出电压的比值为恒定值或成比例。例如，50HZ时输出电压为380V的话，则25HZ时输出电压为190V。 变频器采用V/F控制方式时，对电机参数依赖不大，V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。V/f控制变频器结构非常简单，但是这种变
矢量控制是20世纪70年代由前西德Blaschke等人首先提出来的对交流电动机的一种新的控制思想和控制技术，也是交流电动机的一种理想的调速方法。矢量控制的基本思想是将异步电动机的定子电流分为产生磁场的电流分量（励磁电流）和与其相垂直的产生转矩的电流分量（转矩电流）并分别加以控制。由于在这种控制方式中必须同时控制异步电动机定子电流的幅值和相位，即控制定子电流矢量，因此这种控制方式称为矢量控制方式。 矢量控制方式使对异步电动机进行高性能的控制成为可能。采用矢量控制方式的交流调速系统不仅在调速范围上可以与直流电动机相匹敌，而且可以直接控割异步毫乏t产生的转矩。所以已经在许多需要进行精密控制的领域得到了应用。 由于在进行矢量控制时需要准确地掌握对象电动机的有关参数，这种控制有式芝云主要用于厂家指定的变频器专用电动机的控制。但是，随着变频调速理论和技术的发曩以及现代控制理论在变频器中的成功应用，目前在新型矢量控制变频器中已经增加了自调整（autotuning）功能。带有这种功能的变频器在驱动异步电动机进行正常运转之前可以自动地对电动机的参数进行辨识并根据辨识结果调整控制算法中的有关参数，从而使得对普通的异步电动机进行有效的矢量控制也成为可能。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/2518905699.html,/
变频器常用的几种控制方式 变频调速技术就是现代电力传动技术的重要发展方向,而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素,除了变频器本身制造工艺的“先天”条件外,对变频器采用什么样的控制方式也就是非常重要的。本文从工业实际出发,综述了近年来各种变频器控制方式的特点,并展望了今后的发展方向。 1、变频器简介 1、1 变频器的基本结构 变频器就是把工频电源(50Hz或60Hz)变换成各种频率的交流电源,以实现电机的变速运行的设备,其中控制电路完成对主电路的控制,整流电路将交流电变换成直流电,直流中间电路对整流电路的输出进行平滑滤波,逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说,有时还需要一个进行转矩计算的CPU以及一些相应的电路。 1、2 变频器的分类 变频器的分类方法有多种,按照主电路工作方式分类,可以分为电压型变频器与电流型变频器;按照开关方式分类,可以分为PAM控制变频器、PWM控制变频器与高载频PWM控制变频器;按照工作原理分类,可以分为V/f控制变频器、转差频率控制变频器与矢量控制变频器等;按照用途分类,可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器与三相变频器等。 2、变频器中常用的控制方式 2、1 非智能控制方式 在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。 (1) V/f控制 V/f控制就是为了得到理想的转矩-速度特性,基于在改变电源频率进 行调速的同时,又要保证电动机的磁通不变的思想而提出的,通用型变频器基本上都采用这种控制方式。V/f控制变频器结构非常简单,但就是这种变频器采用开环控制方式,不能达到较高的控制性能,而且,在低频时,必须进行转矩补偿,以改变低频转矩特性。 (2) 转差频率控制 转差频率控制就是一种直接控制转矩的控制方式,它就是在V/f控制的基础上,按照知道异 步电动机的实际转速对应的电源频率,并根据希望得到的转矩来调节变频器的输出频率,就可以使电动机具有对应的输出转矩。这种控制方式,在控制系统中需要安装速度传感器,有时还加有电流反馈,对频率与电流进行控制,因此,这就是一种闭环控制方式,可以使变频器具有良好的稳定性,并对急速的加减速与负载变动有良好的响应特性。 (3) 矢量控制 矢量控制就是通过矢量坐标电路控制电动机定子电流的大小与相位,以达到对电动机在d、q、0坐标轴系中的励磁电流与转矩电流分别进行控制,进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序与时间以及零矢量的作用时间,又可以形成各种PWM波,达到各种不同的控制目的。例如形成开关次数最少的
变频器矢量控制的基本原理分析 矢量控制的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。基于转差频率控制的矢量控制方式同样是在进行U/f＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。 无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。它的基本控制思想是根据输入的电动机的铭牌参数，按照一定的关系式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。
第2章永磁同步电机结构及控制方法 2.1 永磁同步电机概述 永磁同步电动机的运行原理与电励磁同步电动机相同，但它以永磁体提供的磁通替代后的励磁绕组励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性；又因无需励磁电流，省去了励磁损耗，提高了电动机的效率和功率密度。因而它是近年来研究得较多并在各个领域中得到越来越广泛应用的一种电动机。 永磁同步电动机分类方法比较多：按工作主磁场方向的不同，可分为径向磁场式和轴向磁场式；按电枢绕组位置的不同，可分为内转子式(常规式)和外转子式；按转子上有无起绕组，可分为无起动绕组的电动机(用于变频器供电的场合，利用频率的逐步升高而起动，并随着频率的改变而调节转速，常称为调速永磁同步电动机)和有起动绕组的电动机(既可用于调速运行又可在某以频率和电压下利用起动绕组所产生的异步转矩起动，常称为异步起动永磁同步电动机)；按供电电流波形的不同，可分为矩形波永磁同步电动机和正弦波永磁同步电动机(简称永磁同步电动机)。异步起动永磁同步电动机用于频率可调的传动系统时，形成一台具有阻尼(起动)绕组的调速永磁同步电动机。 永磁同步伺服电动机的定子与绕组式同步电动机的定子基本相同。但根据转子结构可分为凸极式和嵌入式两类。凸极式转子是将永磁铁安装在转子轴的表面，如图 2-1(a)。因为永磁材料的磁导率十分接近空气的磁导率，所以在交轴(q 轴)、直轴(d 轴)上的电感基本相同。嵌入式转子则是将永磁铁安装在转子轴的内部，如图 2-1(b)，因此交轴的电感大于直轴的电感。并且，除了电磁转矩外，还有磁阻转矩存在。 为了使永磁同步伺服电动机具有正弦波感应电动势波形，其转子磁钢形状呈抛物线状，其气隙中产生的磁通密度尽量呈正弦分布；定子电枢绕组采用短距分布式绕组，能最大限度地消除谐波磁动势。永磁体转子产生恒定的电磁场。当定子通以三相对称的正弦波交流电时，则产生旋转的磁场。两种磁场相互作用产生电磁力，推动转子旋转。如果能改变定子三相电源的频率和相位，就可以改变转子的转速和位置。
变频器控制方式选型 概述：本文介绍了通用变频器的控制方式，以及在实际应用中如何选择合理的型号。 关键词：控制方式选型 1引言 变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力电子器件经历了SCR（晶闸管）、GTO（门极可关断晶闸管）、BJT（双极型功率晶体管）、MOSFET（金属氧化物场效应管）、SIT（静电感应晶体管）、SITH（静电感应晶闸管）、MGT（MOS控制晶体管）、MCT（MOS控制晶闸管）、IGBT（绝缘栅双极型晶体管）、HVIGBT（耐高压绝缘栅双极型晶闸管）的发展过程，器件的更新促进了电力电子变换技术的不断发展。20世纪70年代开始，脉宽调制变压变频（PWM－VVVF）调速研究引起了人们的高度重视。20世纪80年代，作为变频技术核心的PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM模式效果最佳。20世纪80年代后半期开始，美、日、德、英等发达国家的VVVF变频器已投入市场并获得了广泛应用。 2变频器控制方式 低压通用变频输出电压为380～690V，输出功率为0.75～560kW，工作频率为0～500Hz，它的主电路都采用交直交电路。其控制方式经历了以下四代。 2.1U/f=C的正弦脉宽调制（SPWM）控制方式 其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。 2.2电压空间矢量（SVPWM）控制方式 它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。但控制电路环节较多，且没有引入转矩的调节，所以系统性能没有得到根本改善。 2.3矢量控制（VC）方式 矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流 Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁
浅谈变频器U／f控制与矢量控制应用 【摘要】交流变频调速系统主要用于控制异步电动机的转速和转矩，具有动态响应好、工作效率高、输出特性好、使用方便等优点。本文主要介绍变频调速系统中常用的两种控制方式：U/f控制和矢量控制，并结合生产实际描述分析这两种控制模式在现场生产中的应用，提高大家对变频调速系统控制模式的认识。 【关键词】变频调速系统；U/f控制；矢量控制 1 变频调速系统U/f控制 1.1 U/f控制的概念 U/f控制即恒压频比控制方式，它是采用SPWM正弦脉宽调制技术控制半导体器件开通和关断，将直流电压转变为一定形状的电压脉冲序列，实现频率和电压的控制，在调节输出频率?的同时，调节输出电压U的大小，通过U和?配合实现不同类型的调频调压来进行调速。解决了只改变频率进行调速：频率上升时，主磁通下降，拖动转矩下降，电动机的拖动能力降低，对于恒转矩负载因拖不动而堵转；频率下降时，主磁通上升，引起主磁通饱和，励磁电流急剧升高，使通过定子绕组的电流大于定子绕组额定电流，电机发热严重。在变频调速中基频以下常采用U/f恒磁通（恒转矩）调速，基频以上调速由于变频器输出电压无法大于额定输入电压因此只能恒功率调速。 1.2 U/f控制特性及应用 U/f控制是变频调速系统应用最普遍的调速模式，它通过调节电机供电电源电压和频率来进行调速因此该调速系统的机械特性可平滑地上下移动，转差率不变，调速时有很高的运行效率，但在基频下U/f（等于常数）调速并不是真正的恒磁通（恒转矩）调速，当电机在低频、低速运行时，由于变频器输出电压成正比地下降，电机满负荷运行时定子绕组电阻上产生的压降在电机输入电压中占的比例增大，反电动势比例减小，用于形成主磁通的电压不足，造成主磁通下降，使拖动转矩不足，带负载能力下降。 应用U/f控制模式时，首先根据变频器所带负载的特性选用合适的U/f曲线，U/f曲线是描述变频器输出电压与频率关系的曲线，一般通用性变频器U/f曲线有：直线形U/f曲线（适用于恒转矩负载如传送带），1.5次形U/f曲线（适用于风机，泵类变转矩性负载）及自定义形U/f曲线；其次根据设备在生产过程中是否需要低速满负荷运行来考虑是否采用适量补偿输出电压即是否设置变频器转矩提升量。正确预置转矩提升量十分重要，预置太小，可能电机磁通不足，电机输出转矩过小而无法带动设备运转，预置太大，又可能在电机轻载时引起电机磁路饱和，变频器因输出过电流而跳闸。在现场预置时，应以电机负荷率作为初步设定依据；最后根据生产设备惯性的大小及对电机启动加减速时间的要求来预置
高压变频器在同步电动机上的应用知识 内容来源于 https://www.doczj.com/doc/2518905699.html,/%C5%C9%BF%CB%D6%B1%C1%F7%B5%F7%CB%D9%C6%F7/blog/i tem/1e9a82156c0e724df919b84c.html 1.引言 大功率低速负载，如磨机、往复式压缩机等，使用多极同步电动机可以提高系统功率因数，更可以省去变速机构，如齿轮变速箱，降低系统故障率，简化系统维护。 同步电机物理过程复杂、控制难度高，高压同步电机调速系统必须安装速度/位置传感器，增加了故障率，系统可靠性较低。 单元串联多电平型变频器具有成本低，网侧功率因数高，网侧电流谐波小，输出电压波形正弦、基本无畸变，可靠性高等特点，高压大容量异步电机变频调速领域取了非常广泛应用。将单元串联多电平型变频器应用于同步电动机将有效提高同步电机变频调速系统可靠性，降低同步电机变频改造成本，提高节能改造带来效益，同时也为单元串联多电平型变频器打开一个广阔新市场。利德华福技术人员大量理论分析、计算机仿真和物理系统实验，解决了同步电机起动整步等关键问题，已于2006年4月底成功将单元串联多电平型高压变频器应用于巨化股份公司合成氨厂1000k W/6k V同步电动机上。以下将简要介绍实际应用中主要技术问题。 2.同步电动机工频起动投励过程 更好说明同步电机运行特点，先对同步电机工频起动投励过程进行简要介绍。 电网电压直接驱动同步电机工频运行时，同步电动机起动投励是一个比较复杂过程。当同步电机电枢绕组高压合闸时，高压断路器辅助触点告知同步电机励磁装置准备投励。此时，励磁装置自动同步电机励磁绕组上接入一个灭磁电阻，止励磁绕组上感应出高压，同时起动时提供一部分起动转矩。同步电机电枢绕组上电后，起动绕组和连有灭磁电阻励磁绕组共同作用下，电机开始加速。当速度到达95%同步转速时，励磁装置励磁绕组上感应电压选择合适时机投入励磁，电机被牵入同步速运行。同步电机凸极效应较强、起动负载较低，则励磁装置找到合适投励时机之前，同步电机已经进入同步运行状态。这种情况下，励磁装置将延时投励准则进行投励，即高压合闸后15秒强行投励。 3.变频器驱动同步电动机时起动整步过程 用变频器驱动同步电机运行时，使用与上述方式不同起动方式：带励起动。 变频器向同步电机定子输出电压之前，即启动前，先由励磁装置向同步电机励磁绕组通以一定励磁电流，然后变频器再向同步电机电枢绕组输出适当电压，起动电机。 同步电机与普通异步电机运行上主要区别是同步电机运行时，电枢电压矢量与转子磁极位置之间夹角必须某一范围之内，否则将导致系统失步。电机起动之初，这二者夹角是任意，必须适当整步过程将这一夹角控制到一定范围之内，然后电机进入稳定同步运行状态。，起动整步问题是变频器驱动同步电动机运行关键问题。 变频器驱动同步电动机起动整步过程主要分为以下几个步骤： 第一步，励磁装置投励。励磁系统向同步电机励磁绕组通以一定励磁电流，
变频器矢量控制与VF控制区别 一、V/F控制方式 变频器采用V/F控制方式时，对电机参数依赖不大，一般强调“空载电流”的大小。由于我们采用矢量化的V/F控制方式，故做电机参数静止自整定还是有必要的。不同功率段的变频器，自学习后的空载电流占额定电流大小百分比也是不同的。 一般有如下百分比数据：5.5kW~15 kW,空载电流P9.05的值为30%~50%的电机额定电流；3.7 kW及以下的，空载电流P9.05的值为50%左右的电机额定电流；特殊情况时，0.4 kW、0.75 kW、1.5 kW，空载电流P9.05的值为70%~80%的电机额定电流；有的0.75 kW功率段，参数自整定后空载电流为电机额定电流的90%。空载电流很大，励磁也越大。 何为矢量化的V/F控制方式，就是在V/F控制时也将输入电流量进行解耦控制，使控制更加精确。 变频器输出电流包括两个值：空载电流和力矩电流，输出电流I的值为空栽电流Im和力矩电流It平方和后开2次方。故空载电流是影响变频器输出电流的主要因素之一。 V/F控制时输出电压与运行频率之比为一定值：即U/F=K（K为常数），P0.12=最大输出电压U，P0.15=基频F。三菱变频器资讯 上图中有个公式，描述转矩、转速、功率之间的关系。变频器在基频以下运行时，随着速度增快，可以输出恒定的转矩，速度增大不会影响转矩的输出；变频器在基频以上运行时，只能保证输出额定的功率，随着转速增大，变频器不能很好的输出足够大的力；有时候变频器速度更快，高速运行时，处于弱磁区，我们必须设置相应的参数，以便让变频器适应弱磁环境。 速度与出力，高速或者低速时，两者不可兼得，这里有个数据概念：调速范围，指满足额定转矩出力的最低频率与最高频率的比值。以前一般的VF控制方式调试范围为1：20~1：40，我司产品V/F控制调速范围可以达到1：100，能够满足更多范围的行业应用。在开环矢量时可以达到1：200，闭环矢量时达到1：1000，接近伺服的性能。 变频器V/F控制系统运行时，有两种方式进行转矩的提升： 1、自动转矩提升： 必须在P0.16=0且P4.00=0时，自动转矩提升才有效。其作用为：变频器V/F控制低频运行时，提高输出电压，抵消定子压降以产生足够的转矩，保证电机正常运行。自动转矩提升与变频器设置“空载电流”和静止学习的“定子电阻”有关系，变频器必须作电机参数静止自整定，才能更好的控制电机运行。变频器作自动转矩提升控制电机时，见上图所示输出电压和频率的线性关系，运行中因为负载变化对电压输出作适当的增减，由于响应时间的快慢，所以会出现出力不稳定因素。 2、手动转矩提升 设置P0.16为某一数值时，或者设置P4.00为非零时，手动转矩提升才有效。手动转矩提升只与变频器设置“空载电流”有关系，受电机其他参数设置影响较小。如下图所示，为手动转矩提升曲线图。变频器输出作手动转矩提升，其转矩出力在原来基础上成线性增加，所以出力稳定，不受负载变化的影响，出力稳定。但是转矩提升不益太大，转矩提升的幅度应根据负载情况适当设定，提升过多，在启动过程中将产生较大的电流冲击。 自动转矩提升只能满足一拖一的输出情况，当涉及一台变频器拖动多台电机时，V/F控制时必须采用手动转矩提升，即设置P0.16为非0值。 V/F控制时的有关性能参数调试： PA.02为V/F控制转差补偿增益，设置此参数时，可以参考电机额定转速P9.02来设定参数。该功能有助于变频器在负载波动及重载情况下保持电机转速恒定，即补偿由于负载波动而导致的电机转速增减，但是由于补偿本身的响应时间问题，导致系统出现不稳定因素增多，在系统波动较大的情况下，此功能码设置为0有一定效果。
变频器控制电机运行最常用的两种方式 当变频器主电路接好电源线之后，要控制电动机的运行，还需要给有关端子接上外围接控制电路，并且将变频器的启动方式参数设为外部操作模式。 变频器控制电动机运转，常见的有两种方式，分别是开关控制方式和继电器控制方式： 一、开关控制的正转控制电路 开关控制的转控制电路如下图所示，它是依靠手动操作变频器STF端子外接开关SA，来对电动机进行正转控制。
电路工作原理说明如下: 1、启动准备：按下按钮SB2，接触器KM线圈得电，KM常开辅助触点和主触点均闭合，常开辅助触点闭合锁定KM线圈得电自锁，KM主触点闭合为变频器接通主电源。 2、正转控制：按下变频器STF端子外接开关SA，STF、SD端子接通，相当于STF端子输、输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子外电位器R，变频器输出电源频率会发生改变，电动机转速也随之变化。 3、变频器异常保护：若变频器运行期间出现异常或故障，变频器B、C端子间内部等效的常闭开关断开，接触器KM线圈失电，KM主触点断开，切断变频器输入电源，对变频器进行保护。 4、停转控制：在变频器正常工作时，将开关SA断开，STF、SD端子断开，变频器停止输出电源，电动机停转。
若要切断变频器输入主电源，可按下按钮SB1，接触器KM线圈失电，KM 主触点断开，变频器输入电源被切断。 二、继电器控制的正转控制电路 继电器控制的正转控制电路如下图所示 电路工作原理说明如下: 1、启动准备：按下按钮SB2，接触器KM线圈得电，KM主触点和两个常开辅助触点均闭合，KM主触点闭合为变频器接通主电源，一个KM常开辅助触点闭合，锁定KM线圈得电，另一个KM常开辅助触点闭合，为继电器K中间A线圈得电作准备。 2、正转控制：按下按钮SB4，继电器KA线圈得电，3 个KA常开触点均闭合，一个常开触点闭合锁定KA线圈得电，一个常开触点闭合将按钮SB1短接，还有一个常开触点闭合将STF、SD端子接通，相当于STF端子输入正转控制信号，变翻器U、V、W端子输出正转电源电压，驱动电动机正向
变频器常用的几种控制方 式 Prepared on 22 November 2020
变频器常用的几种控制方式 变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。 1、变频器简介 变频器的基本结构 变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU 以及一些相应的电路。 变频器的分类 变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。 2、变频器中常用的控制方式 非智能控制方式 在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
(1) V/f控制 V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。 V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。 (2) 转差频率控制 转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳定性，并对急速的加减速和负载变动有良好的响应特性。 (3) 矢量控制 矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序和时间以及零矢量的作用时间，又可以形成各种PWM波，达到各种不同的控制目的。例如形成开关次数最少的PWM波以减少开关损耗。目前在变频器中实际应用的矢量控制方式主要有基于转差频率控制的矢量控制方式和无速度传感器的矢量控制方式两种。 基于转差频率的矢量控制方式与转差频率控制方式两者的定常特性一致，但是基于转差频率的矢量控制还要经过坐标变换对电动机定子电流的相位进行控制，使之满足一定的条件，以消除转矩电流过渡过程中的波动。因此，基于转差频率的矢量控制方式比转差
变频器的控制方式有哪些 变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。那么，常见的变频器有哪些种类，它们的控制方法又是什么？ 变频器的种类从控制方式来讲，现在市场上常见的有V/F控制变频器、矢量控制变频器两种。从电压角度来讲，有低压变频器、高压变频器两种。从电源角度来讲，有单相变频器、三相变频器的区分。从适用场合来分，有通用变频器、风机水泵专用型变频器、注塑机专用型变频器、拉丝机专用变频器、电梯专用变频器、球磨机专用变频器等等。 变频器常用的控制方式1、非智能控制方式在交流变频器中使用的非智能控制方式有V/f 协调控制、转差频率控制、矢量控制、直接转矩控制等。 （1）V/f正弦脉宽调制（SPWM）控制方式 V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。 （2）转差频率控制 转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有 对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳
1.矢量控制的给定 现在大部分的新型通用变频器都有了矢量控制功能，如何选择使用这种功能，多用下面两种方法： 1）在矢量控制功能中，选择“用”或“不用”。 2）在选择矢量控制后，还需要输入电动机的容量、极数、额定电流、额定电压、额定功率等。 由于矢量控制是以电动机的基本运行数据为依据，因此电动机的运行数据就显得很重要，如果使用的电动机符合变频器的要求，且变频器容量和电动机容量相吻合，变频器就会自动搜寻电动机的参数，否则就需重新测定。很多类型的变频器为了方便测量电动机的参数都设计安排了电动机参数自动测定功能。通过该功能可准确测定电动机的参数，且提供给变频器的记忆单元，以便在矢量控制中使用。 2．矢量控制的要求 若选择矢量控制模式，对变频器和电动机有如下要求： 1）一台变频器只能带一台电动机。 2）电动机的极数要按说明书的要求，一般以4极电动机为最佳。 3）电动机容量与变频器的容量相当，最多差一个等级。例如，根据变频器的容量应选配11kW的电动机，使用矢量控制时，电动机的容量可是11kW或7.5kW，再小就不行了。 4）变频器与电动机间的连接线不能过长，一般应在30m以内。如果超过30m，需要在连接好电缆后，进行离线自动调整，以重新测定电动机的相关参数。 3．使用矢量控制的注意事项 在使用矢量控制时，一些需要注意的问题如下： 1）使用矢量控制时，可以选择是否需要速度反馈。对于无反馈的矢量控制，尽管存在对电动机的转速估算精度稍差，其动态响应较慢的弱点，但其静态特性已很完美，如果对拖动系统的动态特性无特殊要求，一般可以不选用速度反馈。 2）频率显示以给定频率为好。矢量控制在改善电动机机械特性时，最终是
变频器控制电机运行的方式-民熔 一旦转换器的主电路连接到电源线，就必须控制电动机的操作，并且边缘控制电路必须连接到相关端子，并且在外部操作模式中设置转换器的起动参数。 频率变频器以两种方式控制发动机的操作，一种是开关控制，另一种是继电器控制： 开关控制旋转控制电路 如下图所示，开关控制旋转电路利用手动转换器STF端子外的SA开关控制电动机的旋转。
电路的工作原理如下： 1，启动准备：按SB2键，KM触点电化，KM触点经常关闭KM触点，第二触点经常打开，主触点电锁定，主触点关闭KM触点以将转换器连接到主电源。 正旋转控制：单击SA开关、STF开关、SD连接开关，等于STF终端的输入、输入和旋转控制信号、U、V和W终端的正电源电压。驱动电动机沿方向运行反之R端子外部电位计、电源频率输出频率变频器和电动机的转速。 异常保护：在变频器运行期间发生异常或故障的情况下，通常关闭的开关，在变频器B和C 端子之间内部等效，接触器的KM线圈，主要的KM接触，变频器的电源，转换器保护 停止控制：当转换器正常工作时，SA开关被断开，STF和SD端子被断开，转换器停止输出功率，电动机停止。 如果要切断转换器的主电源，可以按SB1键，切断触发器的KM线圈，切断主KM触点，切断转换器的输入电源。
中继控制的正旋转控制电路 中继控制的正旋转控制电路 电路的工作原理如下： 1，启动准备：按SB2键，KM接触器被电化，KM主接触器和两个通常打开的辅助接触器都被关闭，KM主接触器被关闭以连接转换器至主电源，其中一个辅助接触器经常被关闭，KM 线圈的锁定是电气锁定的，而另一公里则定期关闭辅助接触，以便从中继器的K中间线圈准备电力。 正向旋转控制：按SB4键，KA线圈继电器，3KA恒定开启触点全部关闭，普通开启触点锁定KA锁定线圈以获得电力，普通开启触点锁定SB1，普通开启触点使STF端子和SD端子接触，这相当于STF端子的输入控制信号，并逆转U、V和W端子的输出电源电压，以使发动机沿方向运行。反之电位计R，在端子外面连接，修改转换器输出电源频率和发动机转速。 变频器的异常保护：当变频器在异常期间发生故障时，变频器的B和C端子之间的内部等效普通开关被断开，触发器的KM线圈被断开，主KM接触被断开，变频器被切断。在人的电源中，转换器受到保护，而继电器的Ka线圈失去电力，三个正常的Ka接触被关闭。
基于MTPA的永磁同步电动机矢量控制系统 1 引言 永磁同步电动机由于自身结构的优点，再加上近年来永磁材料的发展，以及电力电子技术和控制技术的发展，永磁同步电动机的应用越来越广泛。而对于凸极式永磁同步电动机，由于具有更高的功率密度和更好的动态性能，在实际应用中越来越受到人们的重视[1]。 高性能的永磁同步电动机控制系统主要采用的矢量控制。交流电机的矢量控制由德国学者blaschke在1971年提出，从而在理论上解决了交流电动机转矩的高性能控制问题。该控制方法首先应用在感应电机上，但很快被移植到同步电机。事实上，在永磁同步电动机上更容易实现矢量控制。因为该类电机在矢量控制过程中不存在感应电机中的转差频率电流而且控制受参数(主要是转子参数)的影响也小。 永磁同步电动机的矢量控制从本质上讲，就是对定子电流在转子旋转坐标系(dq0坐标系)中的两个分量的控制。因为电机电磁转矩的大小取决于上述的两个定子电流分量。对于给定的输出转矩，可以有多个不同的d、q轴电流的控制组合。不同的组合将影响系统的效率、功率因数、电机端电压以及转矩输出能力，由此形成了各种永磁同步电动机的电流控制方法。[2]针对凸极式永磁同步
电动机的特点，本文采用最优转矩控制(mtpa)，并用一种更符合实际应用的方法进行实现，并进行了仿真验证。
图1 电流id、iq和转矩te关系曲线 2 永磁同步电动机的数学模型 首先，需要建立永磁同步电动机在转子旋转dq0坐标系下的数学模型，这种模型不仅可用于分析电机的稳态运行性能，还可以用于分析电机的暂态性能。 为建立永磁同步电机的dq0轴系数学模型，首先假设： (1)忽略电动机铁芯的饱和； (2)不计电动机中的涡流和磁滞损耗； (3)转子上没有阻尼绕组； (4)电动机的反电动势是正弦的。 这样，就得到永磁同步电动机dq0轴系下数学模型的电压、磁链和电磁转矩方程，分别如下所示：
同步电机变频调速 历史上最早出现的是直流电动机19世纪末，出现了交流电和交流电动机为了改善功率因数，同步电动机应运而生。同步电动机也是一种交流电机。既可以做发电机用，也可做电动机用，过去一般用于功率较大，转速不要求调节的生产机械，例如大型水泵，空压机等。 最初的同步电动机只用于拖动恒速负载或用于改善功率因数的场合。在恒定频率下运行的大型同步电动机又存在着容易发生失步和振荡的危险，以及起动困难等问题。 因此，在没有变频电源的情况下，很难对同步电动机的转速进行控制。 同步电动机历来是以转速与电源频率保持严格同步著称的。只要电源频率保持恒定，同步电动机的转速就绝对不变。 采用电力电子装置实现电压-频率协调控制，改变了同步电动机历来只能恒速运行不能调速的面貌。起动费事、重载时振荡或失步等问题也已不再是同步电动机广泛应用的障碍。 同步电机的特点与问题： 优点： （1）转速与电压频率严格同步； （2）功率因数高到1.0，甚至超前。 存在的问题： （1）起动困难； （2）重载时有振荡，甚至存在失步危险。 问题的根源： 供电电源频率固定不变 解决办法： 采用电压-频率协调控制 例如： 对于起动问题： 通过变频电源频率的平滑调节，使电机转速逐渐上升，实现软起动。 对于振荡和失步问题： 可采用频率闭环控制，同步转速可以跟着频率改变，于是就不会振荡和失步了。 同步电机和其它类型的旋转电机一样，由固定的定子和可旋转的转子两大部分组成。 下图给出了最常用的同步发电机的结构模型，其定子铁心的内圆均匀分布着定子槽，槽
内嵌放着按一定规律排列的三相对称交流绕组。这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。 图中用AX 、BY 、CZ 三个 在空间错开120电角度分布的线 圈代表三相对称交流绕组。 同步电机的运行方式： 同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。 同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。近年来，小型同步电动机在变频调速系统中开始得到较多地应用。 同步电机的突出优点：控制励磁来调节它的功率因数，可以使功率因数高到1.0，甚至超前。 同步电机还可以接于电网作为同步补偿机。这时电机不带任何机械负载，靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率，以达到改善电网功率因数或者调节电网电压的目的。 同步调速系统的特点： （1）交流电机旋转磁场的同步转速ω1与定子电源频率 f 1 有确定的关系 同步电动机的稳态转速等于同步转速，转差 ωs = 0。 （2）异步电动机的磁场仅靠定子供电产生，而同步电动机除定子磁动势外，转子侧还有独立的直流励磁，或者用永久磁钢励磁。 目前采用的直流励磁方式分为两大类：一类是用直流发电机作为励磁电源的直流励磁机励磁系统；另一类是用硅整流装置将交流转化成直流后供给励磁的整流器励磁系统。 （3）同步电动机的气隙有隐极与凸极之分。凸极式转子上有明显凸出的成对磁极和励磁线圈。如对水轮发电机来说，由于水轮机的转速较低，要发出工频电能，发电机的极数就比较多，做成凸极式结构工艺上较为简单。另外，中小型同步电机多半也做成凸极式。 隐极式同步电机转子上没有凸出的磁极，气隙均匀。凸极式则不均匀，两轴的电感系 1 1p 2f n πω=
