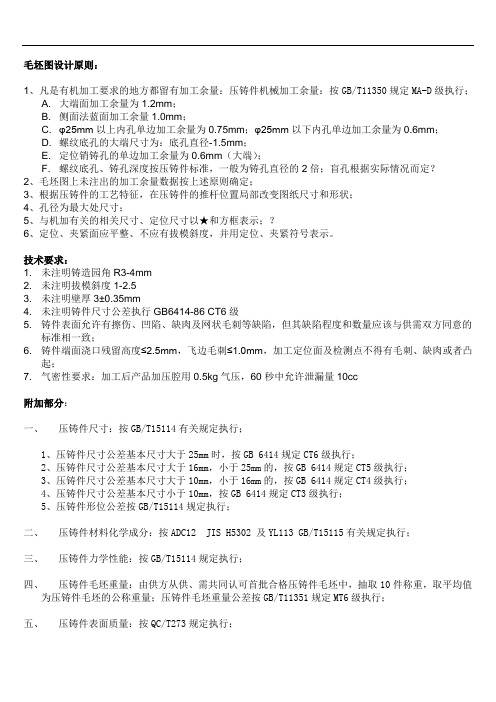

毛坯图设计原则：
1、凡是有机加工要求的地方都留有加工余量：压铸件机械加工余量：按GB/T11350规定MA-D级执行；
A. 大端面加工余量为1.2mm；
B. 侧面法兰面加工余量1.0mm；
C. φ25mm以上内孔单边加工余量为0.75mm；φ25mm以下内孔单边加工余量为0.6mm；
D. 螺纹底孔的大端尺寸为：底孔直径-1.5mm；
E. 定位销铸孔的单边加工余量为0.6mm（大端）；
F. 螺纹底孔、铸孔深度按压铸件标准，一般为铸孔直径的2倍；盲孔根据实际情况而定？
2、毛坯图上未注出的加工余量数据按上述原则确定；
3、根据压铸件的工艺特征，在压铸件的推杆位置局部改变图纸尺寸和形状；
4、孔径为最大处尺寸；
5、与机加有关的相关尺寸、定位尺寸以★和方框表示；？
6、定位、夹紧面应平整、不应有拔模斜度，并用定位、夹紧符号表示。
技术要求：
1. 未注明铸造园角R3-4mm
2. 未注明拔模斜度1-2.5°
3. 未注明壁厚3±0.35mm
4. 未注明铸件尺寸公差执行GB6414-86 CT6级
5. 铸件表面允许有擦伤、凹陷、缺肉及网状毛刺等缺陷，但其缺陷程度和数量应该与供需双方同意的
标准相一致；
6. 铸件端面浇口残留高度≤2.5mm，飞边毛刺≤1.0mm，加工定位面及检测点不得有毛刺、缺肉或者凸
起；
7. 气密性要求：加工后产品加压腔用0.5kg气压，60秒中允许泄漏量10cc
增加部分：
一、压铸件尺寸：按GB/T15114有关规定执行；
1、压铸件尺寸公差基本尺寸大于25mm时，按GB 6414规定CT6级执行；
2、压铸件尺寸公差基本尺寸大于16mm，小于25mm的，按GB 6414规定CT5级执行；
3、压铸件尺寸公差基本尺寸大于10mm，小于16mm的，按GB 6414规定CT4级执行；
4、压铸件尺寸公差基本尺寸小于10mm，按GB 6414规定CT3级执行；
5、压铸件形位公差按GB/T15114规定执行；
二、压铸件材料化学成分：按ADC12 JIS H5302 及YL113 GB/T15115有关规定执行；
三、压铸件力学性能：按GB/T15114规定执行；
四、压铸件毛坯重量：由供方从供、需共同认可首批合格压铸件毛坯中，抽取10件称重，取平均值
为压铸件毛坯的公称重量；压铸件毛坯重量公差按GB/T11351规定MT6级执行；
五、压铸件表面质量：按QC/T273规定执行；
六、压铸件内部质量：按GB/T15114规定执行；
1、压铸件若能满足使用要求，则压铸件本质缺陷不作为报废依据；
2、压铸件气密性要求：将压力为25KPa的滤水压缩空气，平缓的送入压铸件中，密封关闭9S后，
测腔内压力，压力降到不低于21KPa为合格；
3、在不影响使用的前提下，允许对铸件进行浸渗处理，浸渗处理后要满足上述气密性要求；
4、压铸毛坯在需方加工后，若气密性不合格则返回供方，允许无偿做二次浸渗，试验合格后再送需
方使用；
5、供方提供的压铸件毛坯一次性不合格率小于0.5%；
七、压铸件的试验方法及检验规则：按GB/T15114及QC/T273规定执行；
1、其中化学成分和机械性能检验按QC/T273规定一类铸件标准执行，且当需方需要时，供方须向
需方提供检验报告；
2、一般情况下，采用试样检验力学性能；特殊情况下，若需方有要求时，也可以采用压铸件本身
检验；
图纸上的技术要求汇总
图纸技术要求 一、一般技术要求 制件去除表面氧化皮； 制件不得有划痕、擦伤等损伤零件表面的缺陷； 去除毛刺飞边； 锐角倒钝； 未注倒角均为0.5×45%%d； 未注越程槽均为1.2×0.3； 表面平整无毛刺； 二、未注公差技术要求（金属件） 未注公差尺寸的极限偏差按GB/T 1804-m； 未注形位公差按GB/T 1184-K； 未注长度尺寸允许偏差±0.5； 三、表面处理技术要求 表面镀白（黑）锌处理； 表面喷漆（喷塑）处理； 表面发黑处理； 表面电泳处理； 表面镀铬处理； 表面抛光处理； 表面滚花，直纹（网纹）m=0.4 GB/T 6403.3； 四、热处理技术要求 制件氮化450-480HV； 制件毛坯须调质处理220-260HB； 制件调质处理30-35HRC； 制件高频淬火45～50HRC； 制件渗碳处理，深度＞0.1； 制件进行高温回火处理； 制件整体淬火40-45HRC； 五、铸件技术要求 1、压铸件技术要求 未注公差尺寸的极限偏差按GB/T 1804-m； 未注形位公差按GB/T 1184-K； 未注倒角均为0.5×45%%d； 未注壁厚2.5；未注筋板1.5～2； 未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d； 制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷； 各脱模顶料推杆压痕均应低于该制件表面0.2； 制件要求符合GB/T 15114《铝合金压铸件》标准规定； 表面喷漆（喷塑）处理，不得污染到已加工表面； 加工表面在表面处理后加工，加工后涂油保护； 未注尺寸参照三维造型； 制件表面处理及其它要求按客户定； 2、砂型铸造技术要求
技术图纸要求 一．图纸 1.图纸图幅应符合国家制图标准允许使用的图幅，其中A4应为竖幅，其 他均为横幅； 2.图纸应有完整、标准的标题栏，打印时因图纸缩小的标题栏应保证栏内 文字清晰； 3.每张图纸应有必要的技术要求，根据图纸的性质（装配图、部件图零件 图）撰写，内容可包括：技术参数、装配要求（装配工艺、重点、精度）、加工要求（热处理、抛光、喷砂、拉丝、配作、去毛刺、倒角、倒锐、倒棱、焊接、打磨、清渣、清洗、除尘等）、检测、防护、标记、包装、运输等及其他； 4.技术要求等文字、字母应清晰、文字简洁、明了，一般选用“四号仿宋 字”；技术要求一般置于图纸右下方； 5.加工图纸都应有粗糙度要求，有位置、形状要求的应标注形位公差； 6.装配图应有基本的外形尺寸及必要的装配尺寸（配合公差等）； 7.由于技术人员使用的绘图软件未统一，各人所出图纸差异较大，但设计 者不能因软件不同而降低图纸质量，在正确、清楚的情况小，应考虑布图美观、合理； 8.由于产品以薄板件为主，厚度小，绘图时线条极易重叠，可能会引起误 读、造成错误，因此，应尽量用放大、剖面、局部视图等手段，保证图纸质量； 9.成台产品图纸标题栏内的设计、审核、批准栏的签名必须完整（姓名、 日期），一般图纸必须有设计、审核签名； 10.图纸必须加盖“受控”章才可下发，有“受控”章图纸只发一份至生 产部（见附表：图纸发放记录表），其他用图（外协、检验等）只能“复制”； 11.成套产品必须有《零件明细表》、《外购件明细表》，在图纸下发时一起 提供生产部（加盖“受控”章）。因生产需要，《外购件明细表》可以提前下发或分几次下发，但最后必须整理成正式技术文件存档；
一般技术要求 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 热处理要求 4.经调质处理，HRC50～55。 5.零件进行高频淬火，350～370℃回火，HRC40～45。 6.渗碳深度0.3mm。 7.进行高温时效处理。 公差要求 8.未注形状公差应符合GB1184-80的要求。 9.未注长度尺寸允许偏差±0.5mm。 10.铸件公差带对称于毛坯铸件基本尺寸配置。 零件棱角
11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角/尖角/锐边倒钝。 装配要求 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 33.粘接后应清除流出的多余粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。 36.轴承外圈装配后与定位端轴承盖端面应接触均匀。 37.滚动轴承装好后用手转动应灵活、平稳。 38.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。 39.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。销打入后不得松动。 40.球面轴承的轴承体与轴承座应均匀接触，用涂色法检查，其接触不应小于70%。
按照设计图纸及设计说明的技术条件及要求，采用图纸中规定的技术规格和国家及行业的现行施工、技术规范、验收标准。 第九章施工组织设计要点或施工方案 第一部分编制说明 一、设计文件等相关文件。 二、国家、广东省、广州市有关施工验收规范、质量标准和操作规程等要求。 三、指导方针： 确保施工工期，满足业主要求。按本工程规定的总工期，编制出完善的施工进度控制计划，力争提前完成工程任务。 2.发挥技术优势，优化管理水平 安排经验丰富的优秀管理人员和高素质的工人参加本项目施工，采用先进的技术设备，优化施工管理，充分发挥施工单位在管理和技术方面的优势。 第二部分工程概况说明 一、工程概况 1.工程名称: 2.招标人: 3.工程地点: 4.工程规模: 5.结构形式：
6.工程投资: 二、承包范围及工程量 本施工组织设计所涉施工范围详见设计文件、工程量清单。 三、气候特征 广州市地处亚热带，属海洋性季风气候，全年大部分时间光照充足，雨量大，雨季长，台风和强热带风暴频繁，每年四至九月为雨季，夏秋季有台风袭击。根据这一地区特征，在本工程在施工过程中，除要做好与气象台的联系工作，提前采取措施外，做好雨季防雷及炎热季节施工措施，对保证工程进度和质量意义重大。 四、现场施工条件 1.施工场地已具备施工条件。 2.施工用水、电能满足施工要求。 第三部分施工布署与领导机构 一、施工管理组织架构 为更好完成该工程的施工任务，应从施工方案、人员设置、机械配备、材料供应和工程服务等方面全力进行合理的安排和调配。同时在施工中，将从招标人的整体利益出发，积极与质量监督部门配合，协调好内外关系及地盘管理，通过有效地对工序、材料、人员进行控制，不仅保证工程质量，而且保证安全文明施工得到有效保障。通过有效的环保措施，使声、光、尘污染得到有效控制，创建安全文明施工的模范工地。 1.项目经理部的组成 以中标后工程的实际情况为准。 2.各人员职能 项目经理：负责项目经理部的行政领导工作，并对整个项目的施工计划、生产进度、质
图纸技术要求汇总 本规范规定了医疗产品机械零件设计图纸的技术要求编写和使用规范。 2.图纸技术要求的编制要求 2.1图纸技术要求编制的一般内容： 几何精度：尺寸精度，表面结构、形位公差、结构要素； 加工、装配和工艺要求：是指为保证产品质量而提出的工艺要求； 理化参数：是指对材料的成分、组织和性能方面的要求； 产品性能及检测要求：是指使用及调试方面的要求； 其他要求； 2.2机械图样的技术要求编制的内容： 对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度要求等）； 视图中难以表达的尺寸公差、形状和表面粗糙度等； 对有关结构要素的统一要求（如圆角、倒角、尺寸等）； 对零部件表面质量的要求（如涂层、镀层等）； 对间隙、过盈及个别结构要素的特殊要求； 对校准、调整及密封的要求； 对产品零部件的性能和质量的要求（如噪声、耐振性、动平衡、制动及安全等）； 试验条件和方法； 图纸技术要求汇总 .......................................................................................................................................................................... 2. 图纸技术要求的编制要求 ...................................................................................................................................................... 2.1图纸技术要求编制的一般内容： .................................................................................................................................... 2.2机械图样的技术要求编制的内容： ................................................................................................................................ 零件技术要求： ...................................................................................................................................................................... 第一部分：通用要求 ...................................................................................................................................................... 第二部分：模具零件要求 .............................................................................................................................................. 第三部分：外观要求 ...................................................................................................................................................... 第四部分：各类型零件具体要求 .................................................................................................................................. 第五部分：其他要求 ...................................................................................................................................................... 各类零件具体要求： .............................................................................................................................................................. 塑料件： .......................................................................................................................................................................... 压铸件： .......................................................................................................................................................................... 钣金件.............................................................................................................................................................................. 橡胶件.............................................................................................................................................................................. 机械加工件 ...................................................................................................................................................................... 其他特殊件： .......................................................................................................................................................................... 标签：..............................................................................................................................................................................
零(部)件图纸技术要求编写及使用规范 1范围 本规范规定了空调器产品设计零（部）件图纸技术要求的编写及使用规范。 本设计规范适用于东芝开利合资公司家用空调的所有产品设计零（部）件图纸。 2图纸技术要求的编制要求 2.1图纸技术要求编制的一般内容： ?几何精度：尺寸精度，表面结构、形位公差、结构要素； ?加工、装配和工艺要求：是指为保证产品质量而提出的工艺要求； ?理化参数：是指对材料的成分、组织和性能方面的要求； ?产品性能及检测要求：是指使用及调试方面的要求； ?其他要求； 2.2机械图样的技术要求编制的内容： ?对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度、金相要求等）； ?视图中难以表达的尺寸公差、形状和表面粗糙度等； ?对有关结构要素的统一要求（如圆角、倒角、尺寸等）； ?对零部件表面质量的要求（如涂层、镀层等）； ?对间隙、过盈及个别结构要素的特殊要求； ?对校准、调整及密封的要求； ?对产品零部件的性能和质量的要求（如噪声、耐振性、自动、制动及安全等）； ?试验条件和方法； ?颜色要求。如为外观通用件，为了增强图纸通用性，图纸技术要求中不需要增加颜色的描
述，只需在PDM构件名称中进行描述； ?其他说明。 注：上述几方面，对于每一个图样代号的零部件图或装配图，上述几个方面并非都是必备的，应根据表达对象各自的具体情况提出必要的技术要求。 2.3编制图纸技术要求的注意事项： ?条文用语力求简明、规范、或约定俗成，切忌过于口语化。在装配图中，当表述涉及到零部件时，可用其序号或代号（即“图样代号”）代替。 ?在企业标准等技术文件中已明确了的技术要求不必重复描述； ?引用验收方法等国际标准、国家标准、行业标准或企业标准时，应给出标准编号（不需标注年份代号）和标准名称； ?对于尺寸公差和形位公差的未注公差的具体要求应在技术要求中予以明确。当企业标准或企业其他技术文件对未注公差已有明确规定时，则在图样的技术要求中可略去不写； ?对于图纸中零部件已经有企业标准的，必须引用企业标准，要求与标准中一致的，则不需在技术要求中列出，要求与标准有出入的，则需单独列出并注明不引用企业标准中的X款X条（＊注）； ?对于图纸中零部件没有企业标准的，必须在技术要求中逐条列出重要技术参数和要求； ?技术要求中引用的国家标准和企业标准必须为最新的版本。 注：“技术要求”条款的内容可以与企业标准有出入，但不能低于企业标准。 3图纸技术要求模板 3.1图纸技术要求模板（参见附录A：产品设计零部件图纸技术要求总览）是按家用空调实际情况并按上述要求编制的零（部）件通用图纸技术要求，作为产品设计时参考。 3.2技术要求模块只供设计人员参考，设计开发人员可根据实际情况增删部分条款，或对其中内容进行调整（＊注）；
图纸上的技术要求汇 总
图纸技术要求 一、一般技术要求 制件去除表面氧化皮； 制件不得有划痕、擦伤等损伤零件表面的缺陷； 去除毛刺飞边； 锐角倒钝； 未注倒角均为0.5×45%%d； 未注越程槽均为1.2×0.3； 表面平整无毛刺； 二、未注公差技术要求（金属件） 未注公差尺寸的极限偏差按GB/T 1804-m； 未注形位公差按GB/T 1184-K； 未注长度尺寸允许偏差±0.5； 三、表面处理技术要求 表面镀白（黑）锌处理； 表面喷漆（喷塑）处理； 表面发黑处理； 表面电泳处理； 表面镀铬处理； 表面抛光处理； 表面滚花，直纹（网纹）m=0.4 GB/T 6403.3； 四、热处理技术要求
制件氮化450-480HV； 制件毛坯须调质处理220-260HB； 制件调质处理30-35HRC； 制件高频淬火45～50HRC； 制件渗碳处理，深度＞0.1； 制件进行高温回火处理； 制件整体淬火40-45HRC； 五、铸件技术要求 1、压铸件技术要求 未注公差尺寸的极限偏差按GB/T 1804-m； 未注形位公差按GB/T 1184-K； 未注倒角均为0.5×45%%d； 未注壁厚2.5；未注筋板1.5～2； 未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d； 制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷； 各脱模顶料推杆压痕均应低于该制件表面0.2； 制件要求符合GB/T 15114《铝合金压铸件》标准规定； 表面喷漆（喷塑）处理，不得污染到已加工表面； 加工表面在表面处理后加工，加工后涂油保护； 未注尺寸参照三维造型； 制件表面处理及其它要求按客户定； 2、砂型铸造技术要求
毛坯图设计原则： 1、凡是有机加工要求的地方都留有加工余量：压铸件机械加工余量：按GB/T11350规定MA-D级执行； A. 大端面加工余量为1.2mm； B. 侧面法兰面加工余量1.0mm； C. φ25mm以上内孔单边加工余量为0.75mm；φ25mm以下内孔单边加工余量为0.6mm； D. 螺纹底孔的大端尺寸为：底孔直径-1.5mm； E. 定位销铸孔的单边加工余量为0.6mm（大端）； F. 螺纹底孔、铸孔深度按压铸件标准，一般为铸孔直径的2倍；盲孔根据实际情况而定？ 2、毛坯图上未注出的加工余量数据按上述原则确定； 3、根据压铸件的工艺特征，在压铸件的推杆位置局部改变图纸尺寸和形状； 4、孔径为最大处尺寸； 5、与机加有关的相关尺寸、定位尺寸以★和方框表示；？ 6、定位、夹紧面应平整、不应有拔模斜度，并用定位、夹紧符号表示。 技术要求： 1. 未注明铸造园角R3-4mm 2. 未注明拔模斜度1-2.5° 3. 未注明壁厚3±0.35mm 4. 未注明铸件尺寸公差执行GB6414-86 CT6级 5. 铸件表面允许有擦伤、凹陷、缺肉及网状毛刺等缺陷，但其缺陷程度和数量应该与供需双方同意的 标准相一致； 6. 铸件端面浇口残留高度≤2.5mm，飞边毛刺≤1.0mm，加工定位面及检测点不得有毛刺、缺肉或者凸 起； 7. 气密性要求：加工后产品加压腔用0.5kg气压，60秒中允许泄漏量10cc 增加部分： 一、压铸件尺寸：按GB/T15114有关规定执行； 1、压铸件尺寸公差基本尺寸大于25mm时，按GB 6414规定CT6级执行； 2、压铸件尺寸公差基本尺寸大于16mm，小于25mm的，按GB 6414规定CT5级执行； 3、压铸件尺寸公差基本尺寸大于10mm，小于16mm的，按GB 6414规定CT4级执行； 4、压铸件尺寸公差基本尺寸小于10mm，按GB 6414规定CT3级执行； 5、压铸件形位公差按GB/T15114规定执行； 二、压铸件材料化学成分：按ADC12 JIS H5302 及YL113 GB/T15115有关规定执行； 三、压铸件力学性能：按GB/T15114规定执行； 四、压铸件毛坯重量：由供方从供、需共同认可首批合格压铸件毛坯中，抽取10件称重，取平均值 为压铸件毛坯的公称重量；压铸件毛坯重量公差按GB/T11351规定MT6级执行； 五、压铸件表面质量：按QC/T273规定执行； 六、压铸件内部质量：按GB/T15114规定执行； 1、压铸件若能满足使用要求，则压铸件本质缺陷不作为报废依据； 2、压铸件气密性要求：将压力为25KPa的滤水压缩空气，平缓的送入压铸件中，密封关闭9S后， 测腔内压力，压力降到不低于21KPa为合格； 3、在不影响使用的前提下，允许对铸件进行浸渗处理，浸渗处理后要满足上述气密性要求； 4、压铸毛坯在需方加工后，若气密性不合格则返回供方，允许无偿做二次浸渗，试验合格后再送需 方使用； 5、供方提供的压铸件毛坯一次性不合格率小于0.5%； 七、压铸件的试验方法及检验规则：按GB/T15114及QC/T273规定执行； 1、其中化学成分和机械性能检验按QC/T273规定一类铸件标准执行，且当需方需要时，供方须向 需方提供检验报告； 2、一般情况下，采用试样检验力学性能；特殊情况下，若需方有要求时，也可以采用压铸件本身 检验；
文字 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.去除毛刺飞边。 4.经调质处理，28HRC～32HRC。 5.零件进行高频淬火，350～370℃回火，40HRC～45HRC。 6.渗碳深度0.3mm。 7.进行高温时效处理。 8.未注形状公差应符合GB1184-2000. 9.未标注尺寸公差应该按照GB/T1804-m 10.铸件公差带对称于毛坯铸件基本尺寸配置。 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角倒钝。 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 33.粘接后应清除流出的多余粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。 36.轴承外圈装配后与定位端轴承盖端面应接触均匀。 37.滚动轴承装好后用手转动应灵活、平稳。 38.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。 39.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。销打入后不得松动。
硅胶件 技术要求: 1.零件不能有破损,批锋等不良现象; 2.材料硬度:45-50度; 3.材料要求耐温200度以上; 4.未注圆角为R0.5; 5.未注尺寸公差按SJ/T10628-1995,7级; 6.零件必须经过硫化处理； 7.带*号为重点检测尺寸。 塑胶件 技术要求 1.未注倒角按0.5x45，圆角R45; 2.一般公差按SJ/T10628-1995中的7级精度； 3.未注拔模斜度为0.5-1； 4.筋厚尺寸公差按#0.1； 5.未注尺寸按3D实体（MODEL）； 6.颜色应符合配色表或色板； 7.产品不得有划伤缩水等外观缺陷； 8.胶件外观面必须进行抛光处理； 9.带“*”为重点控制尺寸。 不锈钢煲身 技术要求： 1、零件无批锋、利角，毛刺不能超过0.1mm； 2、保证手柄孔中心、水尺孔、耳码及开关孔在同一直线上，耳码左右偏移控制在单边0.5mm 以内，开关孔左右偏移控制在单边0.8mm内； 3、保证底部边平整，平面度控制在0.8mm以内； 4、壶口平面要压平，壶口及水尺孔翻边不可开裂； 5、开关孔周围的焊渣要磨平，开关孔及底边的锯齿控制在0.5mm以下； 6、发热盘铝板中心不能出现堆铝现象； 7、壶嘴内喷砂，焊接时底部内不能堆锡，上部两尖角处不能因缺锡而有缺口； 8、发热盘功率参数及"L"、"N"和接地等标识要清晰。 9、发热盘表面抛镜光，壶身表面按客户要求。 弹簧 技术要求: 1.该零件须用n0.6不锈钢簧丝绕制; 2.该零件须经过热处理,以保证足够的弹性; 3.该扭簧方向为左旋3圈; 4.未注尺寸公差按SJ/T10628-1995,7级; 5.带*号为重点检测尺寸。
【工作应用】机械图纸技术要求大全 1.零件去除氧化皮。 2.零件加工表面上，不应有划痕、擦伤等损害零件表面的缺陷。 3.去除毛刺飞边。 4.经调质处理，HRC50～55。 5.零件进行高频淬火，350～370℃回火，HRC40～45。 6.渗碳深度0.3mm。 7.进行高温时效处理。 8.未注形状公差应符合GB1184-80的要求。 9.未注长度尺寸承诺偏差±0.5mm。 10.铸件公差带对称于毛坯铸件差不多尺寸配置。 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角倒钝。 14.各密封件装配前必须浸透油。 15.装配滚动轴承承诺采纳机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时承诺使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 23.零件在装配前必须清理和清洗洁净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的要紧配合尺寸，专门是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不承诺磕、碰、划伤和锈蚀。
26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件，必须采纳力矩扳手，并按规定的拧紧力矩紧固。 28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、平均拧紧。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应平均分布。 30.平键与轴上键槽两侧面应平均接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数许多于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 33.粘接后应清除流出的余外粘接剂。 34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范畴内应平均接触。在上述范畴内用塞尺检查时，0.03mm的塞尺不得塞入外圈宽度的1/3。 36.轴承外圈装配后与定位端轴承盖端面应接触平均。 37.滚动轴承装好后用手转动应灵活、平稳。 38.上下轴瓦的结合面要紧密贴和，用0.05mm塞尺检查不入。 39.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销。销打入后不得松动。 40.球面轴承的轴承体与轴承座应平均接触，用涂色法检查，其接触不应小于70%。 41.合金轴承衬表面成黄色时不准使用，在规定的接触角内不准有离核现象，在接触角外的离核面积不得大于非接触区总面积的10%。 42.齿轮（蜗轮）基准端面与轴肩（或定位套端面）应贴合，用0.05mm塞尺检查不入。并应保证齿轮基准端面与轴线的垂直度要求。 43.齿轮箱与盖的结合面应接触良好。
图纸技术要求（冷轧板喷涂件图纸技术要求） 1．基础材料性能应符合:JIS G3141-2005《冷轧碳素薄钢板和钢带》的要求，制件特性应符合JB/T 4378.2-1999《金属冷冲压件通用技术条件》相应图纸技术要求（除外观）； 2．喷涂件涂层性能应符合GB/T21776-2008《粉末涂料及其涂层的检测标准指南》的要求；3．未注冲裁圆角为R2.0，未注弯曲内圆角为R0.5； 4．未注尺寸公差应符合GB/T13914《冲压件尺寸公差》（6）级要求； 5．外观颜色应符合公司规定的色板编号及颜色名称的要求，并符合色板要求； 图纸技术要求（镀锌板非喷涂件） 1．电镀锌板材料性能应符合GB/T15675-2008《连续电镀锌、锌镍合金镀层钢板及钢带》 的要求； 2．未注冲裁圆角为R2.0，未注弯曲内圆角为R0.5； 3．未注尺寸公差应符合GB/T 13914《冲压件尺寸公差》（6）级要求； 图纸技术要求（弯曲配管的技术要求） 1．配管材料应符合GB 1527-2006《铜及铜合金拉制管》的要求； 2．未注直线和角度尺寸公差应分别符合GB/T1804-c和GB/T1804-v； 3．未注弯曲半径R= ，弯曲处压扁率<15%； 4．成品应用塑料包装袋封装，并能防尘、防潮； 5．弯曲配管在加工过程中只允许使用不含氯元素的挥发油、脂润滑油或碱性清洗剂；清洗时不能让其接触到带氯元素的清洗剂（如盐酸等）； 图纸技术要求（直配管） 1．配管材料应符合GB 1527-2006《铜及铜合金拉制管》的要求； 2．未注直线尺寸公差应符合GB/T1804-c； 3．成品应用塑料包装袋封装，并能防尘、防潮； 4．直配管在加工过程中只允许使用不含氯元素的挥发油、脂润滑油或碱性清洗剂；清洗时不能让其接触到带氯元素的清洗剂（如盐酸等）； 图纸技术要求（高、低压阀组件） 1．焊接时，有定位的以定位点为插入深度限制点、无定位的以扩（缩）口限位为插入深度进行焊接； 2．各焊口应光滑，无虚焊、漏焊、焊堵等缺陷； 3．组件焊好后，不得有明显变形、弯曲，应满足图纸中装配尺寸要求； 4．未注直线和角度尺寸公差应分别符合GB/T1804-c和GB/T1804-v； 5．焊接时，必须将高、低压阀需保护部分放置在水箱中，并完全浸没在50℃以下水中（直观感觉是手能放进水中不感觉到烫）才能焊接接口，焊接完的阀体必须在水中停留3-5秒钟，保证阀体不烫手； 6．成品应干燥后使用塑料包装袋封装，并能防尘、防潮； 7．图示箭头方向为单向阀导通方向；（仅适用有单向阀的组件）
一般技术要求 1.????零件去除氧化皮。 2.????零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 3.????去除毛刺飞边。 热处理要求 4.经调质处理，HRC50～55。 5.零件进行高频淬火，350～370℃回火，HRC40～45。 6.渗碳深度0.3mm。 7.进行高温时效处理。 公差要求 8.未注形状公差应符合GB1184-80的要求。
9.未注长度尺寸允许偏差±0.5mm。 10.铸件公差带对称于毛坯铸件基本尺寸配置。 零件棱角 11.未注圆角半径R5。 12.未注倒角均为2×45°。 13.锐角/尖角/锐边倒钝。 装配要求 14.各密封件装配前必须浸透油。 15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证
方能进行装配。 23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 25.装配过程中零件不允许磕、碰、划伤和锈蚀。 26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 33.粘接后应清除流出的多余粘接剂。
机械加工之图纸技术要求大全 一般技术要求 1.零件去氧化皮；? 2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷； 3.去除毛刺飞边。? 热处理要求? 1.经调质处理，HRC50-55? 2.零件进行高频淬火，350-370℃回火，HRC40-50;? 3.渗碳深度； 4.进行高温时效处理。? 公差要求? 1.未注形状公差应符合GB1184-80的要求； 2.未注长度尺寸允许偏差±； 3.铸件公差带对称毛坯铸件基本尺寸配置。 零件棱角? 1.未注圆角半径R5； 2.未注倒角均为2*45°； 3.锐角/尖角/钝边倒钝。? 装配要求? 1.各密封件装配前必须浸透油；? 2.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃；? 3.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定；? 4.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中；? 5.进入装配的零件及部件，均必须具有合格证才能进行装配；? 6.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切削、油污、着色剂和灰尘等；? 7.装配前应对零部件的主要配合尺寸，特别是过盈配合尺寸及相应精度进行复查；?
8.装配过程中零件不允许磕碰、划伤和锈蚀；? 9.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损伤；? 10.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固；? 11.同一零件用多件螺钉紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧；? 12.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布； 13.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙；? 14.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%；? 15.滑动配合的平键（花键）装配后，相配件移动自如，不得有松紧不均现象； 16.粘接后应清除流出的多余粘结剂；? 17.轴承外圈与开式轴承座机轴承盖的半圆孔不准有卡住现象；? 18.轴承外圈与开式轴承座机轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触。在上述范围内用塞尺检查时，的塞尺不得塞入外圈宽度的1/3；? 19.轴承外圈装配后与定位端轴承盖端面应接触均匀；? 20.滚动轴承装好后用手转动应灵活、平稳；? 21.上下轴瓦的结合面要紧密贴合，用塞尺检查不入；? 22.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面保持平齐状态下转铰、配销。销打入后不得松动；? 23.球面轴承的轴承体和轴承座应均匀接触，用涂色法检查，其接触不应小于70%；? 24.合金轴承衬表面呈黄色时不准使用，在规定的接触角内不准有离核现象，在接触角外的离核面积不得大于非接触区总面积的10%； 25.齿轮（涡轮）基准端面与轴肩（或定位套端面）应贴合，用
一般技术要求： 1、零件去除氧化皮。 2、零件加工表面上不应有划痕、擦伤等损伤零件表面的缺陷。 3、去除毛刺。 热处理要求： 1、经调质处理，HRC50～55。 2、零件进行高频淬火，350～370℃回火，HRC40～45。 3、渗碳深度0.3mm。 4、进行高温时效处理。 公差要求： 1、未注形状公差应符合GB1184-80的要求。 2、未注长度尺寸允许偏差±0.5mm。 3、铸件公差带对称于毛坯铸件基本尺寸配置。 零件棱角： 1、未注圆角半径R5。 2、未注倒角均为C2。 3、锐角倒钝。 装配要求： 1、各密封件装配前必须浸透油。 2、装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 3、齿轮箱装配后应设计和工艺规定进行空载试验。试验时不应有冲击、噪声，温升和渗漏 不得超过有关标准规定。 4、齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 5、装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 6、进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进 行装配。 7、零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、 着色剂和灰尘等。 8、装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 9、装配过程中零件不允许磕、碰、划伤和锈蚀。 10、螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺 母和螺钉、螺栓头部不得损坏。 11、规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 12、同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧 紧。 13、圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀 分布。 14、平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 15、花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于 50%。 16、滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。 17、粘接后应清除流出的多余粘接剂。 18、轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。 19、轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对
