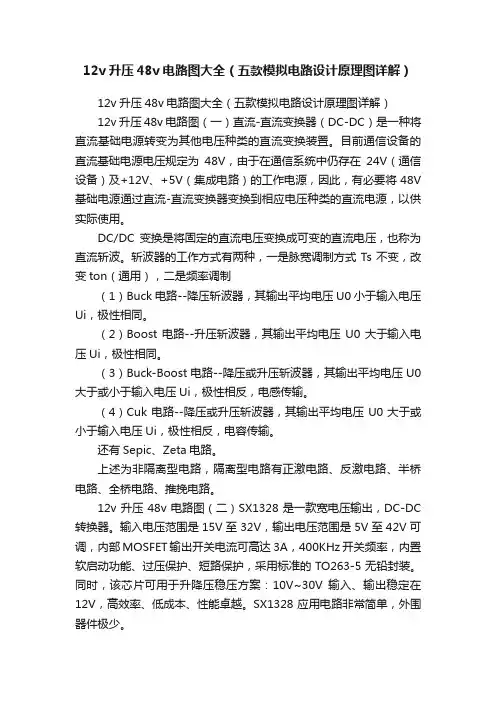

12v升压48v电路图大全（五款模拟电路设计原理图详解）
12v升压48v电路图（一）直流-直流变换器（DC-DC）是一种将直流基础电源转变为其他电压种类的直流变换装置。目前通信设备的直流基础电源电压规定为48V，由于在通信系统中仍存在24V（通信设备）及+12V、+5V（集成电路）的工作电源，因此，有必要将48V基础电源通过直流-直流变换器变换到相应电压种类的直流电源，以供实际使用。
DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton（通用），二是频率调制
（1）Buck电路--降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
（2）Boost电路--升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
（3）Buck-Boost电路--降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
（4）Cuk电路--降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电容传输。
还有Sepic、Zeta电路。
上述为非隔离型电路，隔离型电路有正激电路、反激电路、半桥电路、全桥电路、推挽电路。
12v升压48v电路图（二）SX1328是一款宽电压输出，DC-DC转换器。输入电压范围是15V至32V，输出电压范围是5V至42V可调，内部MOSFET输出开关电流可高达3A，400KHz开关频率，内置软启动功能、过压保护、短路保护，采用标准的TO263-5无铅封装。同时，该芯片可用于升降压稳压方案：10V~30V输入、输出稳定在12V，高效率、低成本、性能卓越。SX1328应用电路非常简单，外围器件极少。

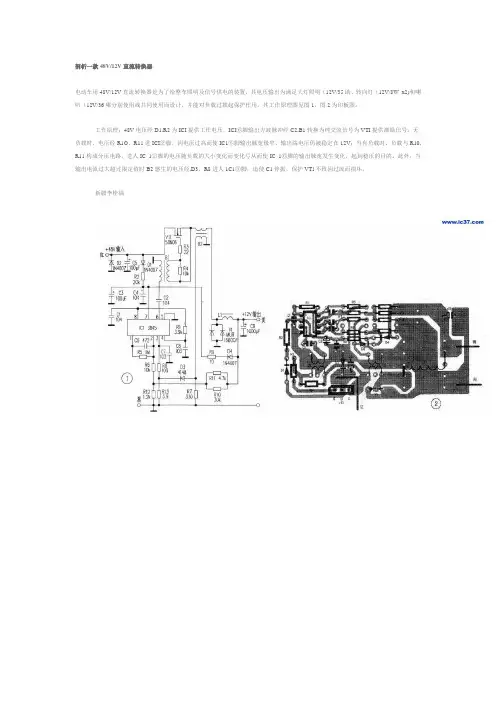

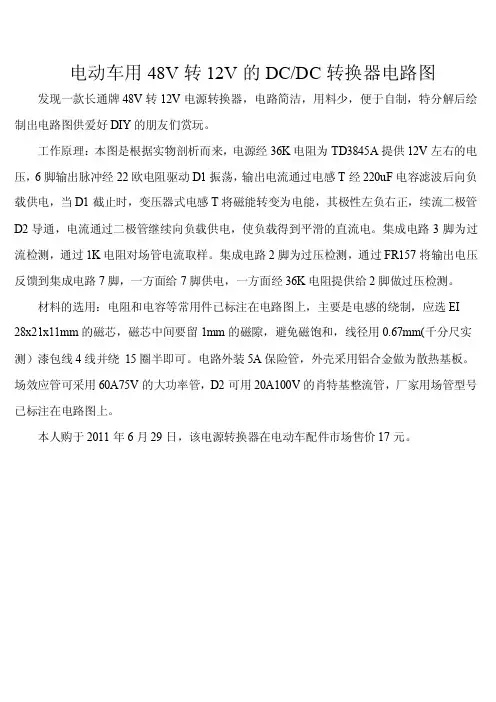

12v升压48v电路图（三）电动车用，48V／12V直流转换器是为了给整车照明及信号供电的装置，其电压输出为满足大灯照明（12V/35W）、转向灯（12V／8W2）和喇叭（12V ／36W）分别使用或共同使用而设计，并能对负载过载起保护作用，其工作原理图见图1。
