焊接符号大全
焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元
问题1：焊接符号能够提供什么信息？
答：焊接符号能够提供如下信息。接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？
答：一个焊接符号可以包括如下单元。参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头
问题3：参考线是什么？
答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。参考线必须画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。水平参考线及焊接符号单元的位置如图1
所示。
问题4：焊接符号中各单元的标准位置是如何安排的？
答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
1
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。如果是塞焊或开槽焊缝，R在这里表示填充深度。这个记号位于焊缝符号的中间位置。
⑤A 在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。
⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。
⑦F 在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。
⑧L 在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。无论箭头位于何处，这个位置总是不变的。
⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。
⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。问题5：箭头一般放置在哪里？
答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。一个焊接符号甚至可以有多个箭头。
问题6：箭头符号告诉人们些什么信息？
答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。位于参考线箭头侧的符号是指接头的箭头侧。位于参考线另一侧的符号是指接头的另一侧。当从图纸的底部观看时，箭头侧总是更靠近观看者。箭头侧和另一侧的例子见图2。
基本符号
问题7：什么是基本的焊接符号？
答：基本的焊接符号如图3所示。
2

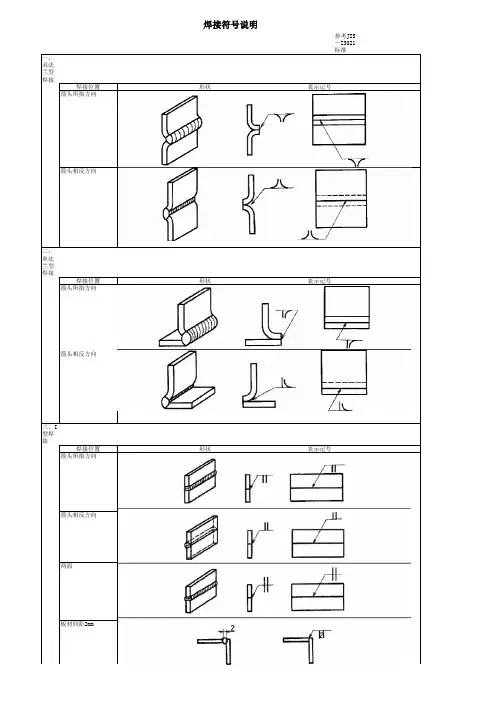

：已经定义了箭头侧和另一侧，但怎样把焊接符号填放在参考线上？问题8所示。答：与焊缝箭头侧和另一侧有关的参考线上、下焊接符号的位置如图4
这种类型的接头只需一个焊接符号值得注意的是，如果被焊的接头只焊接一面，即可，放置在与接头施焊侧相应的参考线的一侧。：知道了基本的焊缝符号和箭头的意义，但这些基本符号如何使用呢？问题9所示。答：这些基本符号使用的例子如图5 10：卷边焊缝符号如何使用？问题箭头侧的卷边焊缝符号的例卷边焊缝符号非常有用。答：与其他焊接符号一样，所示。子如图7 3
组合焊缝符号 11：什么是组合焊缝符号？问题带坡口工程结构制造中，答：一个焊接接头有时往往需要不止一种类型的焊缝。的焊缝常常与另一种焊缝（例如角焊缝）焊接在一起。当出现这种情况时，人们所示。能见到参考线两边都有焊缝符号，如图9
：为什么使用多组参考线？如何看懂这些参考线？问题12第一次焊接操作与箭头一起显示在多组答：多组参考线表示出焊接操作的次序。远离箭头的每一在进行下一道线上的操作前，前一次操作必须完成。参考线上，这些操作还包括一些尾缀中不包括的焊接补充条线都给出每次连续操作的信息，所示。信息，例如检测方法等。多组参考线的例子如图10
补充符号：什么是补充符号？问题13答：补充符号涉及到焊缝的一些重要信息，
是与其他的焊接符号结合在一起的，。见图11 4
5
问题14：现场焊接符号如何表示？
答：现场焊接符号是箭头和参考线结合处的一面小旗。这个小旗表示该焊缝需要在现场进行焊接，而不是在车间中预先焊接好。表示现场焊接的几个焊缝符号如
图13所示。
问题15：焊接符号怎样表示出焊缝熔透程度？
答：焊接符号表示的熔透程度是一个背面涂黑的记号（在参考线一边呈半月形）。焊缝熔透符号表示在接头一面焊接时另一面的熔化状态，这个补充符号还包括（在符号的左边）熔化量要求的尺寸。焊缝熔透符号的例子如图14所示。
问题16：间隔符号表示什么含义？
答：位于参考线上的间隔符号，一个方框，表示在接头内放置的材料，称为间隔或插片。像背面衬垫材料符号一样，间隔符号的特殊规定标注在尾缀中，见图16。
6
