目录
一、编制说明 (2)
二、编制依据 (2)
三、工程概况 (2)
四、地上外墙及内墙对拉螺杆孔处理 (2)
五、地下室外墙及人防区对拉螺杆孔的处 (4)
六、施工要点及质量要求 (5)
七、施工质量保证措施 (6)
八、施工安全措施 (6)
一、编制说明
本方案的编制是针对对拉螺杆孔洞的封堵。
模板拆除后，内外剪力墙体上留下了部分对拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔的封堵编制专项施工方案。本着预防为主，加强事前控制和事后检查，把质量隐患消灭在萌芽状态，确保工程无渗漏。从施工方面分析原因，提出来针对性的措施，结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。
二、编制依据
1、中核·长安印A地块施工图纸
2、中核·长安印A地块施工组织设计
3、《建筑工程施工质量验收统一标准》GB50300-2001
三、工程概况
工程规模：总建筑面积为101683.74㎡。其中1#、2#、6#、7#楼建筑面积为87039.74㎡，地上建筑面积65948.74㎡，地下建筑面积21091㎡；9#、10#楼建筑面积为14644㎡，地上建筑面积3729.80㎡，地下建筑面积10914.20㎡。
建筑层数：1#、2#楼地下2层，地上30层；6#、7#楼地下2层，地上4层；9#、10#楼地下2层，地上2层。
基础类型：1#、2#楼是筏板基础；6#、7#、9#、10#楼是CFG+独立基础；
结构形式：1#、2#楼框架-剪力墙结构，结构总高度99.25m；6#、
7#楼框架结构，结构总高度20.85m。9#、10#楼框架结构，结构总高度7.5m。结构安全等级为二级，建筑物防火分类等级为一类，耐火等级为一级。场地类别为二类。抗震设防烈度为八度。1#、2#、6#楼抗震等级为1级，7#、9#、10#楼抗震等级为2级。±0.000相当于绝对标高391.250m。
本工程外墙采用止水螺杆，其他普通内墙、柱、梁采用附带PVC 套管的对拉螺杆。本方案主要解决如何处理大模板对拉螺杆孔洞封堵施工的问题。
四、普通M14对拉螺杆孔处理
1、工艺流程
去除外侧PVC套管——浇水润湿——防水砂浆两侧封堵——抹平
2、立模施工过程中采用的螺杆附带PVC套管，便于穿墙螺杆的
再次利用，另外防止拆模时破坏墙体结构。
图一PVC管套图二移除对拉螺杆
3、抹灰施工前先用电锯将外侧螺杆洞的PVC套管锯掉，用水冲洗湿润后用防水砂浆（略干）喂入孔内灌满（严禁空孔）、外侧补成圆饼状并凸出墙面2mm。
图三防水砂浆抹平
4、封堵的水泥砂浆必须压到墙体中部并压实。
5、封堵的砂浆必须养护，且拌制的砂浆必须及时养护。
五、大模板对拉螺杆孔的处理
1.地下室外墙及人防区立模时所采用的螺杆是带有
50×50×2mm止水片的φ12的高强止水螺杆。
图五止水螺杆图六对螺杆露出的部分进行切割
2.外墙抹灰施工前先将螺杆洞位置凿成20mm深，直径为40mm
的喇叭形，用氧焊机将螺杆露出部分切割掉，用水冲洗湿润
后用1:2纤维防水砂浆（略干）喂入孔内灌满（严禁空孔）、
外侧补成圆饼状并凸出墙面2mm，最后采用防水涂料刷1mm
厚。处理部位应及时洒水养护，并检查是否有细微裂缝或空
鼓。
3.电焊机切割外墙螺杆，必须注意用火安全，办理动火证并随
身携带灭火器。
4.采用水泥砂浆封堵，水泥砂浆可凸出混凝土2mm,并压住周边
砼10mm。
5.工艺流程：
剔除橡胶塞——割除螺杆——浇水润湿——内外侧封堵——防水层——保护层——内饰面
6.在施工防水层时，应逐个将螺杆位置处得凹槽用防水砂浆压
实抹平。
图七孔洞抹平
7.砼养护结束后，切割螺杆洞时，必须从此螺杆最深处进行割
除多余的螺杆。
六、施工要点及质量要求
1.孔边松散混凝土必须凿除。
2.在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂
物，及油渍，并凿成毛面。
3.冲洗时须用钢丝刷清理。
4.冲洗完后，应等没有明水时再封堵，但封堵前应保持湿润。
5.砂浆封堵必须饱满密实，与先浇捣的混凝土连接应牢固。
6.砂浆应及时进行养护，并检查是否有细微裂缝或空鼓。
七、施工质量保证措施
1.对班组进行施工技术交底。
2.发现有细微裂缝或空鼓应该及时整改，没完成不能进行下道
工序。
3.施工中作好各种施工记录及过程报验工作，确保过程受控。
八、施工安全措施
1.在凿喇叭口和用电焊割除螺杆时，施工面下方应做好周边防
护，防止凿除的混凝土，或割除的螺杆砸到下方施工人。
2.在使用电焊过程中应当注意防火。
3.对施工临边进行防护、施工机械进行检查维修保养，确保安
全运行。
4.施工过程中安全员进行跟踪检查，发现隐患及时处理。
5.作业人员要严格遵守劳动纪律，覆行自己的岗位职责，工作
中不擅自脱岗、不打闹、不睡觉、上班前不喝酒。
6.作业人员进入施工现场必须穿戴劳动保护用品，严格执行职
工安全规则。
7.施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、
乱放。
目录 一、工程概况 二、编制依据 三、内墙对拉螺杆孔处理 四、地上外墙对拉螺杆孔处理 五、地下室外墙及人防区对拉螺杆孔的处理 六、施工要点及质量要求 4 七、施工质量保证措施4 八、施工安全措施 对拉螺栓孔封堵方案 一、工程概况 此部分为工程概况 本方案的编制是针对对拉螺杆孔洞的封堵。 在剪力墙及暗柱模施工过程中采用的螺杆附带PVC套管，便于穿墙螺杆的再次利用，另外防止拆模时破坏墙体结构。模板拆除后，内外剪力墙体上留下了部分对拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔的封堵编制专项施工方案。本着预防为主，加强事前控制和事后检查，把质量隐患消灭在萌芽状态，确保工程无渗漏。从施工方面分析原因，提出来针对性的措施，结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。 二、编制依据 《建筑工程施工质量验收统一标准》GB50300-2016 《地下工程防水技术规范》GB50108-2016 三、内墙对拉螺杆孔处理 1、工艺流程：清理孔内浮灰→钢丝刷刷毛→洒水湿润→两侧同时填塞干硬性水泥砂浆→抹平。 2、内墙抹灰施工前先用铲刀将外侧螺杆洞内的PVC套管铲掉，并用钢丝刷将周围刷毛，用水冲洗湿润，用防水砂浆（略干）喂入孔内灌满（严禁空孔）、外侧补成圆饼状并凸出墙面2mm。 3、穿墙对拉螺杆孔洞必须逐个封堵密实。 4、封堵的水泥砂浆必须压到墙体中部并压实。 5、封堵的砂浆必须养护必须及时养护。 四、地上外墙对拉螺杆孔处理
1、工艺流程：清理孔内浮灰→钢丝刷刷毛→墙体中部发泡沫胶的封堵→墙体两侧填塞微膨胀干硬性水泥砂浆→抹平→外墙外侧涂刷防水涂料。 2、外墙抹灰施工前先用铲刀将外侧螺杆洞内的PVC套管铲掉，并用钢丝刷将周围刷毛，用水冲洗湿润。 3、清理干净后用聚氨酯发泡封堵外墙对拉螺栓孔，在墙两边预留20~30mm。 4、待发泡胶干硬后用微膨胀干硬性水泥砂浆封堵（砂浆配比同墙体抹灰砂浆配比）。 5、待砂浆干燥后，用聚氨酯涂膜防水涂料在对拉螺栓孔处涂刷三遍，每遍1mm厚，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆形。 6、穿墙对拉螺杆孔洞必须逐个封堵密实。 7、封堵的砂浆必须及时养护。 五、地下室外墙及人防区对拉螺杆孔的处理 1、工艺流程：剔除橡胶塞→割除螺杆→浇水润湿→墙体两侧填塞微膨胀干硬性水泥砂浆→抹平→外墙外侧涂刷防水涂料。 2、外墙抹灰施工前先将止水螺杆橡胶塞剔除，形成喇叭形凹槽，用磨光机将螺杆外露部分切割掉。 3、用水冲洗湿润后用微膨胀干硬性水泥砂浆封堵（砂浆配比同墙体抹灰砂浆配比）。 4、待砂浆干燥后，用聚氨酯涂膜防水涂料在对拉螺栓孔处涂刷三遍，每遍1mm厚，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆形。 5、穿墙对拉螺杆孔洞必须逐个封堵密实。 6、封堵的砂浆必须及时养护。 六、施工要点及质量要求 1.孔边松散混凝土必须凿除。 2.在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂物，及油 渍，并凿成毛面。
海亮大都汇A区21#、23#、24#、25#楼 主体工程 外墙脚手架洞眼、螺杆洞眼 封堵施工方案 编制单位：浙江新东阳建设集团有限公司 编制人：金鹏洋 编制日期：2015年10月15日
目录 一、工程概况 二、编制依据和原则 三、施工工艺流程 四、施工要点及质量要求 五、施工质量保证措施 六、施工安全措施
一、工程概况 海亮大都汇项目24#楼总建筑面积地下406.09平方米，地上12776.94平方米，地下一层，高3.6米，地上33层，高2.9米：由海亮地产有限公司开发，甘肃省建筑设计院研究设计，青海省人防工程监理咨询有限公司，浙江新东阳建设集团有限公司承建。项目位于西宁市城东区，互助路滨河路以北，兰西高速公路以南，团结桥以东：由8幢高层组成，结构形式为框架剪力墙结构：地下室连通。 二、编制依据和原则 本工程框架剪力墙结构，施工过程中用到大量的穿墙螺杆，完成后大量穿墙螺杆洞以及外架拉结点处的脚手架洞眼，根据工程实例和以往施工经验，将螺杆洞、脚手架洞眼封堵的施工方法编写方案。 三、对拉墙螺杆空洞施工工艺流程 1、新型穿墙止水对拉螺杆孔洞若封堵（部位：地下室结构部分）1）、逐个清理止水螺杆内外两侧丝杆上的水泥浆。 2）、将螺杆从丝孔拧出。 3）、清理孔口及周边，浇水湿润。 4）、用1：2干硬性水泥砂浆（添加防水剂及膨胀剂）堵塞内外侧孔口并抹平压光。 2、穿墙螺杆孔洞封堵（部位：地上结构部分） 1）、将穿墙螺杆洞外侧用机械扩孔，并将扩孔部分的PVC管除去。扩孔深度不小于20mm，直径不小于30 mm。 2）清理孔内杂物垃圾，周边浇水湿润。
3）内侧堵塞1：2干硬性水泥砂浆（添加防水剂及膨胀剂）40~60 mm 深。 4）待外侧水泥砂浆终凝后，从内侧往螺栓孔中注入防水砂浆封堵。 3、砼外墙孔洞封堵（部位：穿墙钢管、悬挑型钢等） 1）取出孔洞内钢管及预埋件，并将杂物垃圾清理干净： 2）孔洞周避凿毛，并浇水湿润周边范围100 mm以上： 3）支洞口两侧模板，模板超出洞口上方100 mm： 4）浇筑高于墙体砼等级一个标号的细石砼（掺入防水剂和膨胀剂），充分插捣密实： 5）砼两侧模板在2-3d后拆除，做好养护工作： 6）拆模后，凿除表面凸出的多余砼，并修补好砼缺陷》 4、砌体外墙孔洞封堵 1）取出孔洞内钢管及预埋件，清除孔洞内垃圾及周边残留的砌筑砂浆： 2）浇水湿润孔洞及周边范围100 mm以上： 3）支洞口两侧模板模板，模板超出洞口上方100 mm： 4）浇筑C20细石砼（掺防水剂和膨胀剂），充分插捣密实： 5）砼两侧模板在2-3d后拆除，做好养护工作： 6）拆模后，凿除表现凸出的多余砼。外侧孔洞表面有缺陷须用1：2水泥砂浆修补。 四、施工要点及质量要求 1、孔边松散砼必须凿除：
外墙螺杆眼封堵施工工法 江苏省苏中建设集团股份有限公司 一、前言 防水工程的施工质量直接影响到建筑物的使用，甚至结构安全。随着建筑技术的发展，对建筑物防水的施工质量、环保要求也越来越高，需要选用更加优良的防水材料，采用先进的施工工艺，以保证建筑物的防水效果和结构安全。 随着城市住宅建设步伐的加快，不少住宅小区相继建成，许多住户陆续搬进新居，他们对住房的质量要求越来越高，尤其对一些外墙渗漏非常关注，担心这些渗漏会造成较大的麻烦与经济损失，纷纷向建筑质量监督部门投诉。在墙面粉刷中出现的最多问题就是外墙螺杆洞的处理。混凝土在现代工程建设中占有重要地位。而在今天，混凝土外墙螺杆洞的渗漏比较普遍，尽管我们在施工中采取各种措施，小心谨慎，但渗漏仍然时有出现。我们遇到的主要是施工中外墙的渗漏，因此我们形成了外墙螺杆眼封堵施工工法。 二、工法特点 ①本工法从材料及施工工艺上入手，很好的解决了外墙螺杆眼防水渗漏等问题。 ②操作简单，性价比高，技术经济效果明显。 三、适用范围 适用于所有建筑外墙螺杆眼封堵
四、工艺原理 本工法利用膨胀水泥砂浆的独特防水性能来完成外墙螺杆眼封堵。 膨胀水泥是指在水化和硬化过程中产生体积膨胀的水泥，一般硅酸盐水泥在空气中硬化时，体积会发生收缩。收缩会使水泥石结构产生微裂缝，降低水泥石结构的密实性，影响结构的抗渗、抗冻、抗腐蚀等。膨胀水泥在硬化过程中体积不会发生收缩，还略有膨胀，可以解决由于收缩带来的不利后果。 五、工艺流程及操作要点 1.工艺流程 螺栓孔及孔眼周边垃圾清理→用直径16的电钻将孔眼扩成喇叭口形→冲洗湿润→涂刷胶浆→外墙外侧孔眼膨胀水泥砂浆封堵密实→孔内发泡剂发泡→养护→墙外侧聚氨酯三遍防水处理。 ⑴用铲刀将露出墙面的PVC管清理干净，孔眼周边残余灰浆清理。用毛刷扫净。 ⑵用直径16的电钻将孔眼扩成喇叭口形，深度30mm，外口直径80--100mm，将剔凿出喇叭口内的PVC管用电钻剔除20mm深，提前一天用水将喇叭口表面进行冲洗湿润。
交底部位地库、主楼工序名称墙体 交底提要螺杆洞封堵（管塞法/砂浆法） 一、施工准备 1、现场准备 （1）木工塑料套管剔除干净、止水螺杆塑料垫块剔除干净 （2）需要高空作业的操作架已按照要求搭设完毕。 2、技术准备 进行施工技术交底：施工前由项目技术负责人组织施工人员、质安人员对班组长、施工工人交底，逐项排查使用对拉螺栓的墙体和柱，将需要封堵的对拉螺栓空洞标记，针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并要求落实在各个施工环节之上。 3、物资准备 （1）材料要求 1)水泥：32.5硅酸盐水泥； 2)聚合物防水砂浆； 3)防水涂料； 4)Φ18套管管塞 （2）主要机具 手推车、木抹子、铁抹子、小平锹、小水桶、喷壶、钢丝刷子、小型吹风机、锤子、凿子、錾子等二、操作工艺 （一）止水螺杆洞封堵 1、工艺流程： 凿除限位垫块→螺栓外露部分凿除→清理基层洒水润湿→防水砂浆封堵、抹圆饼→涂刷防水涂料 2、操作工艺： （1）将外墙穿墙止水螺杆限位垫块凿除。 （2）割除止水螺杆外露部分，并将割除的螺杆头清理归堆。 （3）封堵施工前将基层清理干净洒水润湿，使螺栓孔周围保持湿润。 （4）用1：2.5防水砂浆封堵，抹出直径50 mm厚5mm 的圆饼水泥砂浆，凸出混凝土面2mm。 （5）外侧封堵砂浆干燥后，在以螺栓孔中为圆心的直径100mm范围涂刷1.0mm厚JS 防水涂料。 （二）外墙普通螺杆洞封堵 1、工艺流程： 外露PVC套管铲平、清理孔内→内、外侧塞管塞→外侧防水砂浆抹圆饼→涂刷防水涂料 2、操作工艺： （1）将墙体外露的PVC套管铲除至墙面平，并将孔内垃圾清理干净。
剪力墙螺杆孔封堵方案 一、工程概况 地下2层，地上33层，结构形式为框架剪力墙结构，标准层层高2.9m。本工程外墙螺杆孔采用遇水膨胀橡胶堵头和膨胀砂浆进行封堵。 二、施工准备 1、螺杆孔封堵前，将孔内及孔眼周边垃圾清理干净，并洒水湿润孔眼； 2、将遇水膨胀橡胶堵头敲入螺杆孔中部； 3、配制膨胀砂浆，用于孔眼内进行补偿收缩并防止外墙渗漏。 三、施工工序 清理螺栓孔内杂物→冲洗润湿→塞入遇水膨胀橡胶堵头→配置并灌注膨胀砂浆→边塞并捣实→养护 四、材料要求与施工重点事项 1、材料要求： 1）水泥必须采用普通硅酸盐水泥，其强度等级不得低于32.5级，禁止采用矿渣水泥； 2）不得使用过期或受潮结块水泥；禁止将不同品种或强度等级的水泥混用； 3）砂采用中砂，粒径3mm以下，含泥量不得大于1%，使用前必须过3~5mm 孔径的筛，不允许使用抹灰用的细砂； 4）膨胀剂的外观应无颗粒、异物、凝固物，技术性能应符合国家或行业标准一等品及以上的质量要求； 5）水泥砂浆配合比为1：3，其中膨胀剂掺量代换水泥量一般为水泥用量的10%～12％。 2、施工重点： 1）将螺杆孔内及孔眼周边垃圾清理干净，并洒水湿润孔眼；
2）堵塞孔眼时，将遇水膨胀橡胶堵头小面朝内从外墙迎水面塞入至墙中，然后在外墙外侧用1：3水泥砂浆由螺杆孔里口向外塞嵌密实； 3）隔天，从外墙内侧用1：3水泥砂浆补嵌密实，并边塞边用钢筋往洞内捣实，直到洞内砂浆填满，外侧补成圆饼状并凸出墙面2mm； 4）砂浆需集中搅拌，禁止直接在楼层上搅拌； 5）堵塞前，孔内垃圾清理完成并撒水湿润孔内并塞入遇水膨胀橡胶堵头后，需经项目部质检员验收合格后，方可进行砂浆填充； 6）质检员过程跟踪检查填充质量，发现填充不合格处，及时下发整改通知单，并进行上报； 7）结构内墙螺杆孔洞处理同外墙，不塞遇水膨胀橡胶堵头，直接填补1:3水泥砂浆。操作时，等先封堵的一头砂浆凝固后方可封堵另一头。 外墙螺杆孔封堵大样 五、安全文明及其他 1、施工操作时应保护已做完的工程项目，防止碰撞造成未凝固前表面损伤； 2、墙外操作人员注意需穿防滑鞋、系安全带； 3、墙内操作人员及时清理掉下的砂浆，并充分利用，当天砂浆当天施工完成，不得使用隔夜砂浆；
对拉螺杆封堵施工 方案
目录 一、编制说明 ........................................................... 错误!未定义书签。 二、编制依据 ........................................................... 错误!未定义书签。 三、工程概况 ........................................................... 错误!未定义书签。 四、普通墙体对拉螺杆孔处理................................. 错误!未定义书签。 五、地下室外墙及人防区对拉螺杆孔的处理 ........ 错误!未定义书签。 六、施工要点及质量要求........................................ 错误!未定义书签。 七、施工质量保证措施 ........................................... 错误!未定义书签。 八、施工安全措施 ................................................... 错误!未定义书签。
一、编制说明 本方案的编制是针对对拉螺杆孔洞的封堵。 模板拆除后，内外剪力墙体上留下了部分对拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔的封堵编制专项施工方案。本着预防为主，加强事前控制和事后检查，把质量隐患消灭在萌芽状态，确保工程无渗漏。从施工方面分析原因，提出来针对性的措施，结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。 二、编制依据 1、福田雅居一期项目施工图纸 2、福田雅居一期项目施工组织设计 3、《建筑工程施工质量验收统一标准》GB50300- 三、工程概况 本工程为新建福田雅居拆迁安置房工程，位于南京溧水区福田路，具体单位工程情况如下： 主楼建筑层数地上18层，地下1—2层；建筑高度53.85m。采用剪力墙结构体系。总建筑面积：161344.25㎡，其中1-01: 12791.98m2、1-02: 13480.98m2、1-03:12791.98m2、1-04:
目录 一、工程概况错误!未指定书签。 二、编制依据错误!未指定书签。 三、内墙对拉螺杆孔处理错误!未指定书签。 四、地上外墙对拉螺杆孔处理错误!未指定书签。 五、地下室外墙及人防区对拉螺杆孔的处理错误!未指定书签。 六、施工要点及质量要求 4 七、施工质量保证措施4 八、施工安全措施错误!未指定书签。 对拉螺栓孔封堵方案 一、工程概况 此部分为工程概况 本方案的编制是针对对拉螺杆孔洞的封堵。 在剪力墙及暗柱模施工过程中采用的螺杆附带PVC套管，便于穿墙螺杆的再次利用，另外防止拆模时破坏墙体结构。模板拆除后，内外剪力墙体上留下了部分对拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔的封堵编制专项施工方案。本着预防为主，加强事前控制和事后检查，把质量隐患消灭在萌芽状态，确保工程无渗漏。从施工方面分析原因，提出来针对性的措施，结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。 二、编制依据 《建筑工程施工质量验收统一标准》GB50300-2016 《地下工程防水技术规范》GB50108-2016 三、内墙对拉螺杆孔处理 1、工艺流程：清理孔内浮灰→钢丝刷刷毛→洒水湿润→两侧同时填塞干硬性水泥砂浆→抹平。 2、内墙抹灰施工前先用铲刀将外侧螺杆洞内的PVC套管铲掉，并用钢丝刷将周围刷毛，用水冲洗湿润，用防水砂浆（略干）喂入孔内灌满（严禁空孔）、外侧补成圆饼状并凸出墙面2mm。 3、穿墙对拉螺杆孔洞必须逐个封堵密实。
4、封堵的水泥砂浆必须压到墙体中部并压实。 5、封堵的砂浆必须养护必须及时养护。 四、地上外墙对拉螺杆孔处理 1、工艺流程：清理孔内浮灰→钢丝刷刷毛→墙体中部发泡沫胶的封堵→墙体两侧填塞微膨胀干硬性水泥砂浆→抹平→外墙外侧涂刷防水涂料。 2、外墙抹灰施工前先用铲刀将外侧螺杆洞内的PVC套管铲掉，并用钢丝刷将周围刷毛，用水冲洗湿润。 3、清理干净后用聚氨酯发泡封堵外墙对拉螺栓孔，在墙两边预留 20~30mm。 4、待发泡胶干硬后用微膨胀干硬性水泥砂浆封堵（砂浆配比同墙体抹灰砂浆配比）。 5、待砂浆干燥后，用聚氨酯涂膜防水涂料在对拉螺栓孔处涂刷三遍，每遍1mm厚，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆形。 6、穿墙对拉螺杆孔洞必须逐个封堵密实。 7、封堵的砂浆必须及时养护。 五、地下室外墙及人防区对拉螺杆孔的处理 1、工艺流程：剔除橡胶塞→割除螺杆→浇水润湿→墙体两侧填塞微膨胀干硬性水泥砂浆→抹平→外墙外侧涂刷防水涂料。 2、外墙抹灰施工前先将止水螺杆橡胶塞剔除，形成喇叭形凹槽，用磨光机将螺杆外露部分切割掉。 3、用水冲洗湿润后用微膨胀干硬性水泥砂浆封堵（砂浆配比同墙体抹灰砂浆配比）。 4、待砂浆干燥后，用聚氨酯涂膜防水涂料在对拉螺栓孔处涂刷三遍，每遍1mm厚，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆形。 5、穿墙对拉螺杆孔洞必须逐个封堵密实。 6、封堵的砂浆必须及时养护。 六、施工要点及质量要求 1.孔边松散混凝土必须凿除。 2.在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂物，及油渍，并凿 成毛面。
目录 一、工程概况....................................................................................... - 2 - 二、编制依据和原则 .......................................................................... - 2 - 三、施工准备....................................................................................... - 2 - 四、螺杆洞封堵施工 (3) 五、施工要点及质量要求 (4) 六、施工质量保证措施 (5) 七、施工安全文明措施 (5)
一、工程概况 工程名称：碧桂园·蜜柚二标段土建总承包工程 建设单位：武汉碧桂园塔子湖置业有限公司 设计单位：广东博意建筑设计有限责任公司 监理单位：北京中协成工程管理有限公司 工程地点：武汉市江岸区健美街与华隆路交汇处。 本工程包括商业楼3#、4#、5#楼（各一个单元，18F/-2F）：67568.62m2；商业3#楼（1F/-2F）：700 m2；地下室：20000 m2。3#、4#、5#楼为18层的高层商业楼，耐火等级为一级，建筑高度为104.6m，住宅标准层层高为 5.4m，室内外高差为 0.30m； 二、编制依据和原则 《混凝土结构工程施工及验收规范》(GB50204-2002) 本工程施工图纸 根据工程实例和以往施工经验。 三、施工准备 1、现场准备 （1）准备好现场电源接驳点。 （2）在施工区域地面处理平整坚实，以行走施工。 （3）需要高空作业的操作架已按照要求搭设完毕。 （4）已施工防水层的墙面已将防水处理干净。 2、技术准备 进行施工技术交底：施工前由项目总工组织施工人员、质安人员对班组长、施工工人交底，逐项排查使用对拉螺栓的墙体和柱，将需要封堵的对拉螺栓空洞标记，针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并要求落实在各个施工环节之上。 3、物资准备 （1）材料要求 1)水泥： 425号硅酸盐水泥；
剪力墙螺杆眼封堵施工方案 本方案仅适用于芊域阳光项目12、14、15、16、17#楼住宅、商业及地下室车库部位的拉杆眼、外墙架眼等的封堵填塞施工。 一、施工准备 1、螺杆孔封堵前，将混凝土表面PVC套管铲平，用直径为16的电钻将孔眼凿成喇叭形。 2、打泡沫胶前，将孔内及孔眼周边垃圾清理干净，并洒水湿润孔眼。 3、将泡沫胶管头深入螺杆眼底部灌注（仅内墙做法）。 4、配置膨胀防水砂浆，用于孔眼内进行补偿收缩并防止外墙渗漏。 5、制作直径同拉杆眼大小的木楔，用以封堵一边拉杆孔。 二、施工工序 清理螺杆孔内杂物→冲洗润湿→打泡沫胶（外墙用木楔堵塞拉杆孔内侧）→配置并灌注膨胀砂浆→边塞并捣实→养护 三、材料要求与施工重点事项 1、材料要求： 1）、水泥必须采用普通硅酸盐水泥，其强度等级不得低于32.5级，禁止使用矿渣水泥。 2）、不得使用过期或受潮结块水泥；禁止将不同品种的水泥或强度等级的水泥混用。 3）、砂采用中砂，粒径3mm以下，含泥量不得大于1％，使用前必须经过3--5mm孔径的筛子过筛，不允许使用抹灰用的细沙。
4）、膨胀剂的外观应无颗粒、异物、凝固物、技术性能应能符合国家或行业标准一等品及以上的质量要求。 5）、水泥砂浆的配合比为1:2，其中膨胀剂掺量代换水泥量一般为水泥用量的10---12％。 6）、砂浆内掺入防水粉一般为水泥用量的3％--4％，所有砂浆外加剂使用量以外加剂使用说明书为准。 2、施工措施： 1）、将螺杆凿出20mm深，直径30mm的喇叭形开口。 2）、冲洗湿润螺杆眼后打泡沫胶（内墙）。堵塞孔眼时，采用两人配合，一人在外墙外侧用木塞堵塞50mm深，另一人从内墙将泡沫胶管头深入螺杆眼底部灌注，（外墙从外侧向内灌注膨胀防水水泥砂浆）。灌注深度至距墙面4cm，然后用1:3水泥砂浆由螺杆洞向外塞嵌密实。 3）、隔天，拔出外墙木塞后分两次间隔一天用1:3水泥砂浆补嵌密实。并边塞边用10个的圆钢往洞内捣实，直到洞内砂浆填满，外侧补成圆饼状并突出墙面2mm. 4)、砂浆需集中搅拌，禁止直接在楼层上搅拌。 5）、堵塞前，孔内垃圾清理完成并洒水湿润孔内后，需请项目质检员验收合格后，方可进行砂浆填充。 6）、正式施工前，先施工样板，砂浆配合比需挂牌。 7）、质检员过程跟踪检查填充质量，发现填充不合格处，及时下发整改通知单，并进行上报。
目录 一、工程概况 (2) 二、编制依据 (2) 三、内墙对拉螺杆孔处理 (2) 四、地上外墙对拉螺杆孔处理 (2) 五、.................................... 地下室外墙及人防区对拉螺杆孔的处理3 七、....................................................... 施工质量保证措施4 八、............................................................ 施工安全措施4 对拉螺栓孔封堵方案
一、工程概况 此部分为工程概况 本方案的编制是针对对拉螺杆孔洞的封堵。 在剪力墙及暗柱模施工过程中采用的螺杆附带PVC套管，便于穿墙螺杆的再次利用，另外防止拆模时破坏墙体结构。模板拆除后，内外剪力墙体上留下了部分对拉螺杆孔洞，特别是外墙螺杆孔封堵涉及到外墙的渗漏风险，故我项目部对螺杆孔的封堵编制专项施工方案。本着预防为主，加强事前控制和事后检查，把质量隐患消灭在萌芽状态，确保工程无渗漏。从施工方面分析原因，提出来针对性的措施，结合以往的经验，本项目部拟对对拉螺杆孔洞采取以下方案进行处理。 二、编制依据 《建筑工程施工质量验收统一标准》GB50300-2016 《地下工程防水技术规范》GB50108-2016 三、内墙对拉螺杆孔处理 1、工艺流程：清理孔内浮灰→钢丝刷刷毛→洒水湿润→两侧同 时填塞干硬性水泥砂浆→抹平。 2、内墙抹灰施工前先用铲刀将外侧螺杆洞内的PVC套管铲掉，并用钢丝刷将周围刷毛，用水冲洗湿润，用防水砂浆（略干）喂入孔内灌满（严禁空孔）、外侧补成圆饼状并凸出墙面2mm。 3、穿墙对拉螺杆孔洞必须逐个封堵密实。 4、封堵的水泥砂浆必须压到墙体中部并压实。 5、封堵的砂浆必须养护必须及时养护。 四、地上外墙对拉螺杆孔处理 1、工艺流程：清理孔内浮灰→钢丝刷刷毛→墙体中部发
外墙螺杆眼封堵方案 编制： 批准： 中建四局第五建筑工程有限公司 2015年11月 目录
一、工程概况........................................................................................................ - 2 - 二、编制依据和原则............................................................................................ - 3 - 三、施工工艺流程................................................................................................ - 3 - 四、施工要点及质量要求.................................................................................... - 3 - 五、施工质量保证措施........................................................................................ - 6 - 六、施工安全措施................................................................................................ - 7 -一、工程概况

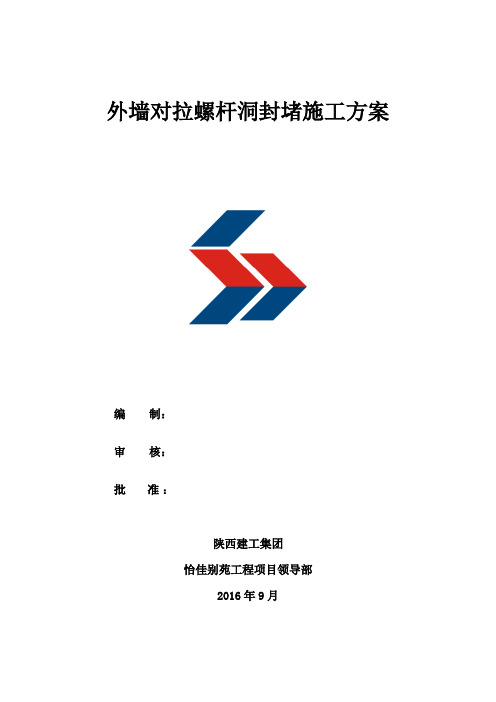

外墙对拉螺杆洞封堵施工方案 编制： 审核： 批准： 陕西建工集团有限公司 怡佳别苑工程项目经理部 2016年9月 外墙对拉螺杆孔封堵施工方案 一、工程概况 工程地点：太原市小店区 工程名称：怡佳别苑工程 建设单位：太原昊奕房地产开发有限公司 设计单位：广东博意建筑设计院有限公司 监理单位：山西创享建筑工程咨询有限责任公司 勘察单位：山西省地质工程勘察院 施工单位：陕西建工集团有限公司 本工程由25栋别墅楼（地上3层）、1栋综合楼（地上3层）和7栋高层楼（4栋27层、1栋25层、1栋17层、1栋11层,层高均为）及地下车库组成。别墅及综合楼设计结构形式为框架-剪力墙结构；高层楼设计结构形式为剪力墙结构，基础均为桩基础，总建筑面积平方米。 外墙螺杆孔封堵涉及到外墙的渗漏风险，故针对外墙螺杆孔的封堵编制专项施工方案。本着预防为主，加强事前控制和事后检查，增加相应投入，把质量隐患消灭在萌芽状态，确保无渗漏工程。从施工方面分析原因，并提出来针对性的措施。
