钢结构标注含义
- 格式:docx
- 大小:21.35 KB
- 文档页数:4
5.方茴说:“那时候我们不说爱,爱是多么遥远、多么沉重的字眼啊。我们只说喜欢,就算喜欢也是偷偷摸摸的。”
6.方茴说:“我觉得之所以说相见不如怀念,是因为相见只能让人在现实面前无奈地哀悼伤痛,而怀念却可以把已经注定的谎言变成童话。”
7.在村头有一截巨大的雷击木,直径十几米,此时主干上唯一的柳条已经在朝霞中掩去了莹光,变得普普通通了。
8.这些孩子都很活泼与好动,即便吃饭时也都不太老实,不少人抱着陶碗从自家出来,凑到了一起。
9.石村周围草木丰茂,猛兽众多,可守着大山,村人的食物相对来说却算不上丰盛,只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

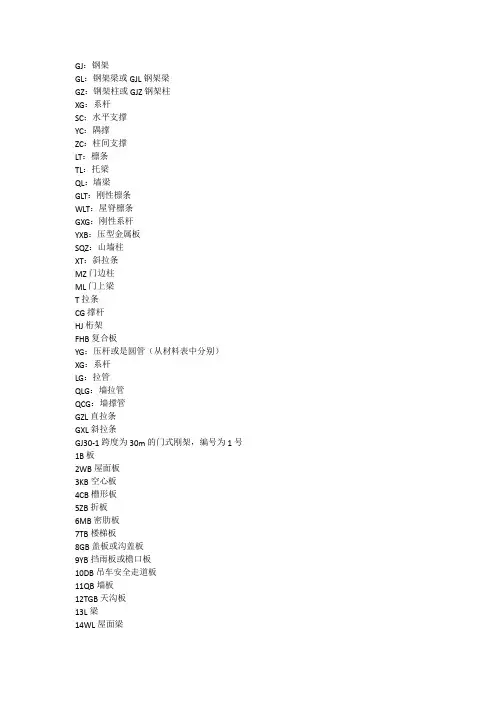

GJ:钢架
GL:钢架梁或GJL钢架梁
GZ:钢架柱或GJZ钢架柱
XG:系杆
SC;水平支撑
YC:隅撑
ZC:柱间支撑
LT:檩条
TL:托梁
QL:墙梁
GLT:刚性檩条
WLT:屋脊檩条
GXG:刚性系杆
YXB:压型金属板
SQZ:山墙柱
XT:斜拉条
MZ门边柱
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG:压杆或是圆管(从材料表中分别)
XG:系杆
LG:拉管
QLG:墙拉管
QCG:墙撑管
GZL直拉条
GXL斜拉条
GJ30-1跨度为30m的门式刚架,编号为1号
1B板
2WB屋面板
3KB空心板
4CB槽形板
5ZB折板
6MB密肋板
7TB楼梯板
8GB盖板或沟盖板
9YB挡雨板或檐口板
10DB吊车安全走道板
1.“噢,居然有土龙肉,给我一块!”
2.老人们都笑了,自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂,数落着自己的孩子,拎着骨棒与阔剑也快步向自家中走去。
5.方茴说:“那时候我们不说爱,爱是多么遥远、多么沉重的字眼啊。我们只说喜欢,就算喜欢也是偷偷摸摸的。”
6.方茴说:“我觉得之所以说相见不如怀念,是因为相见只能让人在现实面前无奈地哀悼伤痛,而怀念却可以把已经注定的谎言变成童话。”
7.在村头有一截巨大的雷击木,直径十几米,此时主干上唯一的柳条已经在朝霞中掩去了莹光,变得普普通通了。
8.这些孩子都很活泼与好动,即便吃饭时也都不太老实,不少人抱着陶碗从自家出来,凑到了一起。
9.石村周围草木丰茂,猛兽众多,可守着大山,村人的食物相对来说却算不上丰盛,只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
11QB墙板
12TGB天沟板
13L梁
14WL屋面梁
15DL吊车梁
16QL圈梁
17GL过梁
18LL连系梁
19JL基础梁
20TL楼梯梁
21LT檩条
22WJ屋架
23TJ托架
24CJ天窗架
25KJ框架
26GJ钢架
27ZJ支架
28Z柱
29J基础
30SJ设备基础
31ZH桩
32ZC柱间支撑
33CC垂直支撑
34SC水平支撑
35T梯
36YP雨蓬
37YT阳台
38LD梁垫
39M预埋件
40TD天窗端壁
41W钢筋网
42G钢筋骨架
钢结构工程图里边的符号代表什么?
-10*300*250中的-号代表什么?
板顶▽20.400代表什么?
17.370
▽ ̄ ̄ ̄ ̄代表什么?
∮8@200代表什么?
-10 :钢板厚度
▽20.400:建筑总高度
1.“噢,居然有土龙肉,给我一块!”
2.老人们都笑了,自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂,数落着自己的孩子,拎着骨棒与阔剑也快步向自家中走去。
5.方茴说:“那时候我们不说爱,爱是多么遥远、多么沉重的字眼啊。我们只说喜欢,就算喜欢也是偷偷摸摸的。”
6.方茴说:“我觉得之所以说相见不如怀念,是因为相见只能让人在现实面前无奈地哀悼伤痛,而怀念却可以把已经注定的谎言变成童话。”
7.在村头有一截巨大的雷击木,直径十几米,此时主干上唯一的柳条已经在朝霞中掩去了莹光,变得普普通通了。
8.这些孩子都很活泼与好动,即便吃饭时也都不太老实,不少人抱着陶碗从自家出来,凑到了一起。
9.石村周围草木丰茂,猛兽众多,可守着大山,村人的食物相对来说却算不上丰盛,只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
▽ ̄ ̄ ̄ ̄17.370:建筑层高
∮8@200:直径8 的一级钢筋间距200mmSC--上弦横向支撑
XC--下弦横向支撑
CC--竖向支撑
XG--系杆
L--檩条T--拉条
C--撑杆LJ--连接件
钢不结构焊接: 对焊接焊缝的尺寸及形式等,规范有强制规定,应严格遵守. 焊条的选用应和被连接金属材质适应.E43对应Q235,E50对应Q345. Q235与Q345连接时,应该选择低强度的E43,而不是E50.
焊接设计中不得任意加大焊缝. 焊缝的重心应尽量与被连
钢结构图纸中符号[ 28a Ⅰ25b 是什么意思?答28a槽钢和25b的工字钢。28#槽钢分28a、28b、28c,25#工字钢分25a、25b。他们各自的截面高度相同,但宽度和板厚度不同。因此截面特性和单位重量也不相同
钢结构图纸中N2ф12代表什么答N表示受扭钢筋,跟侧面纵向构造钢筋俗称为“腰筋”,顾名思义是在梁的两侧腰间位置,当梁腹板高度》450mm时,须配置纵向构造钢筋,有时需要设置受扭钢筋,你这个表示两个侧面共配置两根12的钢筋(二级)即一侧一根,对称配置。当梁侧面为受扭钢筋时,搭接长度为Ll或LlE(抗震);其锚固长度与方式同框架梁下部纵筋。
钢结构符号:12M36锚栓(Q345)是什么意思?答
12:12根
M:锚栓、螺栓的代号
36:锚栓钢筋的直径为36mm
Q345:锚栓钢筋的强度等级
1.注意事项
有时候图纸上标注不清楚(如有的连接板标注:t=6~10mm,也就是此连接件采用下脚料,可以采用6mm到10mm的钢板,在计算的时候一般就大不就小。在清单中不规则或多边形钢板以其外接矩形面积乘以厚度乘以单位理论质量计算,可以与自己定额工程量进行比较而使自己的价格综合人意。
1 .碳素结构钢
①由Q+ 数字+ 质量等级符号+ 脱氧方法符号组成。它的钢号冠以“Q ”,代表钢材的屈服点,后面的数字表示屈服点数值,单位是MPa 例如Q235 表示屈服点(σs )为235 MPa 的碳素结构
钢。
②必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A 、B 、
C 、
D 。脱氧方法符号:F 表示沸腾钢; b 表示半镇静钢:Z 表示镇静钢; TZ 表示特殊镇静钢,镇静
钢可不标符号,即
Z 和TZ 都可不标。例如Q235-AF 表示A 级沸腾钢。
③专门用途的碳素钢,例如桥梁钢、船用钢等,基本上采用碳素结构钢的表示方法,但在钢
