发动机作为汽车的动力源泉，就像人的心脏一样。不过不同人的心脏大小和构造差别不大，但是不同汽车的发动机的内部结构就有着千差万别，那不同的发动机的构造都有哪些不同？下面我们一起了解一下。 ●汽车动力的来源 汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。 ●气缸数不能过多
一般的汽车都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。所以，汽车发动机的汽缸数都是根据发动机的用途和性能要求进行综合权衡后做出的选择。像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽车上。 ●V型发动机结构 其实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。V型发动机相对于直列发动机而言，它的高度和长度有所减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不
好的是必须要使用两个气缸盖，结构相对复杂。虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。 ●W型发动机结构 将V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大，发动机舱也会被塞得更满。缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的车上应用。 ●水平对置发动机结构
前言，电压互感器电力系统中通常有四种接线方式，电压互感器接线接地、相位等必须按严格的接法，并且电压互感器二次侧严禁短路。 1）Vv接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的 35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。 （2）Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。信息请登录：输配电设备网 （3）YN,yn接线方式：多用于大电流接地系统。 （4）YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV及以下的系统中不采用。 一、一个单相电压互感器接线方式 一个单相电压互感器接线方式
一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。 二、两个单相电压互感器互V/V型的接线方式 两个单相电压互感器互V/V型的接线方式 两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
电压互感器接线图之vv接法实物图：
JDZ-10电压互感器JDZJ-10电压互感器接线实物图

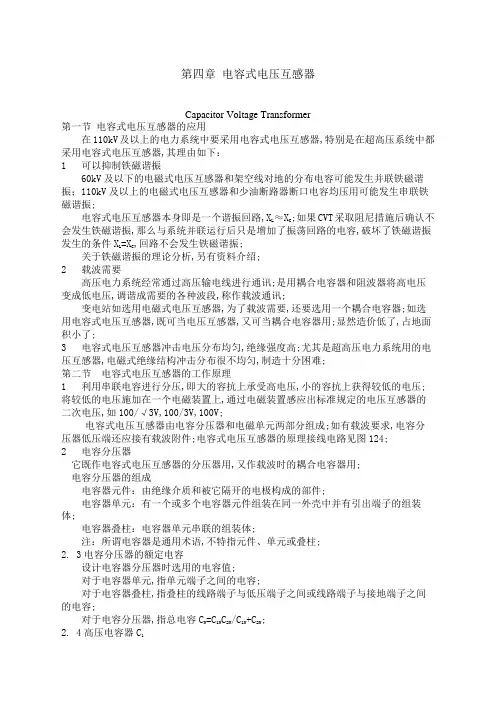

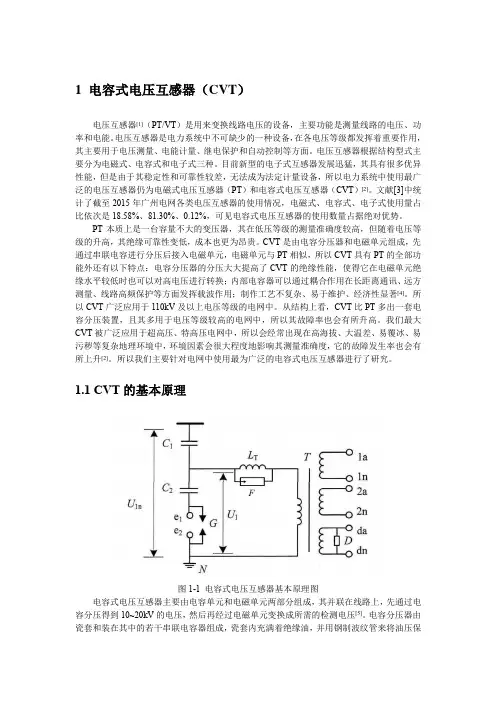

CVT——电容型电压互感器 电磁式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电容式电压互感器由串联电容器抽取电压,再经变压器变压。CVT可防止因铁芯饱和引起铁磁谐振 ------电力技术论坛======专注电力技术、扩大学习交流，结交电力好友、彼此共同进步======% f2 L/ g. g( h6 K8 Q" |6 X电磁式多用于 220kV及以下电压等级。电容式一般用于110KV以上的电力系统，330～700kV超高压较多。 * D- _0 J# B0 J" c 1、概述 电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。CVT最主要的特点是： ZG电力自动化不仅为电力职工提供一个可以交流的网络平台而且也为电力技术的爱好者和电力大中专学生提供一个可以展现自我的一个舞台。这个平台与传统知识交流平台相比具有：获取信息速度快，信息量大，互动性强，成本低。这几个特性是传统知识交流平台所不具备的。ZG电力自动化就是要利用这种互动方式为大家铺设桥梁，使各位朋友的技术共同进步、提高！) h8 B" ^, V% }1 n0 q、——耐电强度高，绝缘裕度大，运行可靠。 ZG电力自动化不仅为电力职工提供一个可以交流的网络平台而且也为电力技术的爱好者和电力大中专学生提供一个可以展现自我的一个舞台。这个平台与传统知识交流平台相比具有：获取信息速度快，信息量大，互动性强，成本低。这几个特性是传统知识交流平台所不具备的。ZG电力自动化就是要利用这种互动方式为大家铺设桥梁，使各位朋友的技术共同进步、提高！+ _9 V5 l/ B$ g- A/ Q ——能可靠的阻尼铁磁谐振。成功采用新型组尼期，严格进行质量控制，确保出厂的每一台CVT均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。T% X: |2 ]8 c" |4 P ——优良的顺变响应特性。当一次短路后其二次剩余电压能在20MS内降到5%以下，特别适应于快速继电保护。 ------电力技术论坛======专注电力技术、扩大学习交流，结交电力好友、彼此共同进步======; R4 e% A& U, O* m1 J0 _, A ——具有电网谐波监测的专利技术。 2、应用U l. f1 o% g: \1 e7 k2 y7 M 电容式电压感器可在高压和超高压电力系统中用于电压和功率测量、电能计量、继电保护、自动控制等方面，并可兼作耦合电容器用于电力线载波通信系统。如有需求，可提供用于谐波电压测量的内部附件及外部接线端子。 - |& k2 G0 w6 b7 ^% { （1）安装运行场所：户外或户内。 ZG电力自动化不仅为电力职工提供一个可以交流的网络平台而且也为电力技术的爱好者和电力大中专学生提供一个可以展现自我的一个舞台。这个平台与传统知识交流平台相比具有：获取信息速度快，信息量大，互动性强，成本低。这几个特性是传统知识交流平台所不具备的。ZG电力自动化就是要利用这种互动方式为大家铺设桥梁，使各位朋友的技术共同进步、提高！- }& I8 |5 s) S Z6 K! k: T （2）海拔：330kv及以下产品不超过2000m。500kv产品不超过1000m，根据订货要求，可提供直至4000m的高原型产品。 （3）环境温度：-40/+40度，-25/+45度。由用户在订货时选定（也可选择其他温
电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。 民熔电压互感器产品介绍 JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型 JDZX10-10电压互感器 10KV户内高压柜保护用REL10-10互感器
JDZ9-10电压互感器

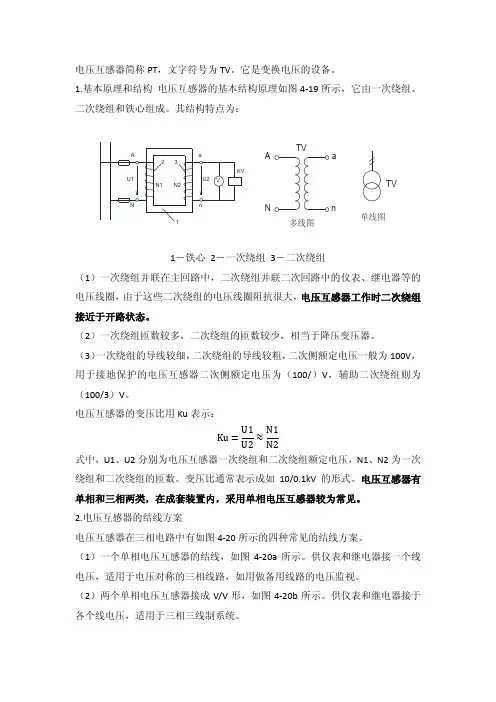

电压互感器和变压器的基本结构非常相似，它也有两个绕组，一个称为一次绕组，另一个称为二次绕组。两个绕组都安装或缠绕在铁芯上。两个绕组之间以及绕组和铁芯之间有绝缘，因此两个绕组之间以及绕组和铁芯之间存在电隔离。 电压互感器运行时，一次绕组N1与线路回路连接，二次绕组N2与仪表或继电器连接。因此，在测量高压线上的电压时，虽然一次电压很高，但二次电压很低，可以保证操作人员和仪器的安全。 其工作原理与变压器相同，基本结构为铁芯、一次绕组和二次绕组。其特点是容量很小且相对恒定，在正常运行时接近空载状态。 电压互感器本身的阻抗很小。一旦二次侧短路，电流会迅速增加并烧坏线圈。因此，电压互感器的一次侧用熔断器连接，二次侧可靠接地，以避免一次侧和二次侧绝缘损坏时，二次侧对地高电位造成人身和设备事故 测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
汽车构造（发动机，底盘，车身，电气设备） 1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。 2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。 3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。 4. 电气设备：电气设备由电源和用电设备两大部分组成。电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。 性能参数 1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。 2. 最大总质量(kg)：汽车满载时的总质量。 3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。 4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。与道路通过性有关。 5. 车长(mm)：汽车长度方向两极端点间的距离。 6. 车宽(mm)：汽车宽度方向两极端点间的距离。 7. 车高(mm)：汽车最高点至地面间的距离。 8. 轴距(mm)：汽车前轴中心至后轴中心的距离。 9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。 10. 前悬(mm)：汽车最前端至前轴中心的距离。 11. 后悬(mm)：汽车最后端至后轴中心的距离。 12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。 13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。 14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。 15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。转向盘转到极限位置时的转弯半径为最小转弯半径。 16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。 17. 最大爬坡度(%)：汽车满载时的最大爬坡能力。 18. 平均燃料消耗量(L/100km)：汽车在道路上行驶时每百公里平均燃料消耗量。 19. 车轮数和驱动轮数(n×m)：车轮数以轮毂数为计量依据，n代表汽车的车轮总数，m 代表驱动轮数。

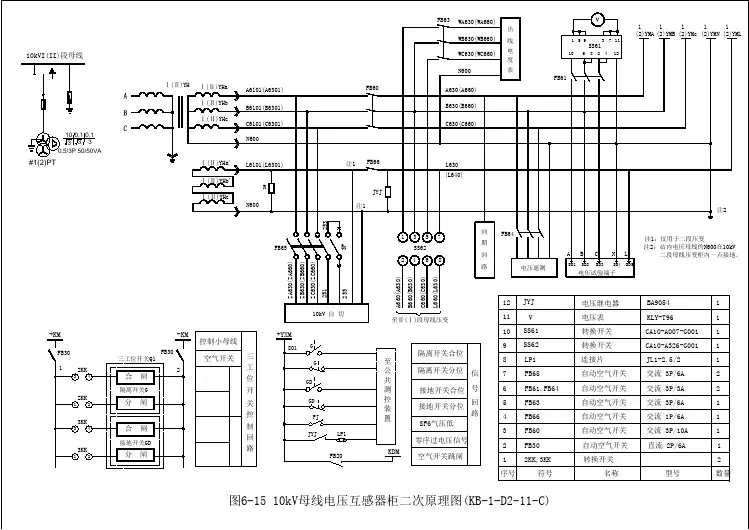

电压互感器接线图 电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位； 而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。 民熔电压互感器简介： JDZ-10高压电压互感器 10kv 半封闭式 0.5级 羊角型
特点：体积小精度高纯铜线圈一体成型安全可靠环氧材质优质钢片 电压互感器的电力系统通常有四种接线方式。电压互感器的接地和相位必须严格连接，严禁电压互感器二次侧短路。1、单相电压互感器接线方式 一个单相电压互感器接线方式一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。二、两个单相电压互感器互V/V型的接线方式

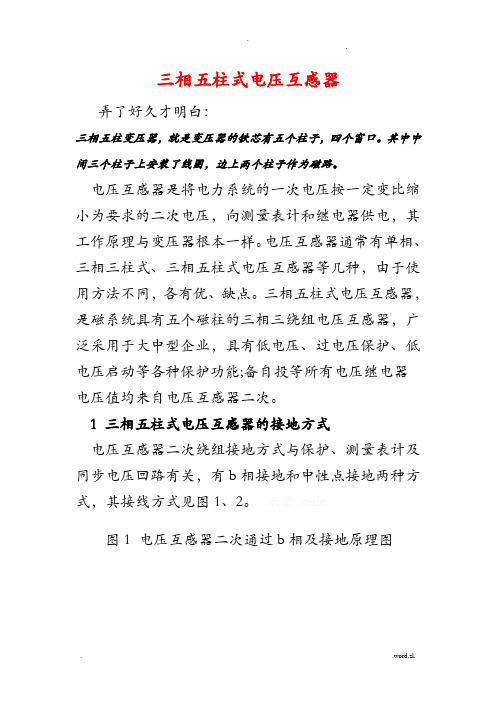

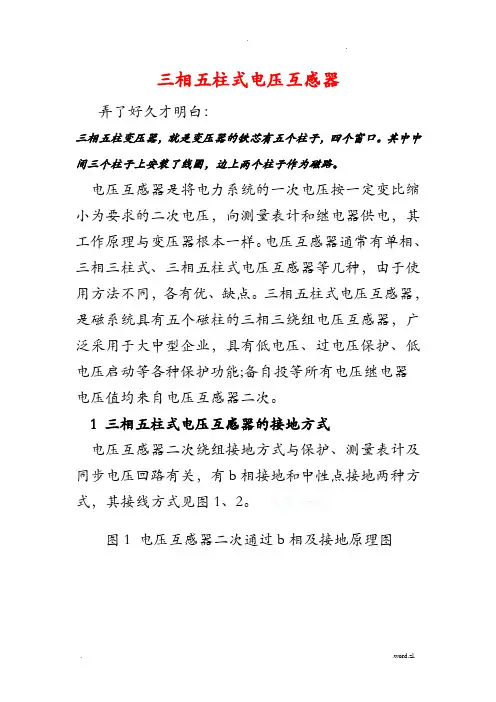

两台单相电压互感器的V/V接线方式可以测量线电压，但不能测量相电压。广泛应用于20kV以下中性点不接地或经消弧图接地的电网。3、三台单相电压互 感器Y0/Y0接线方式 三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型

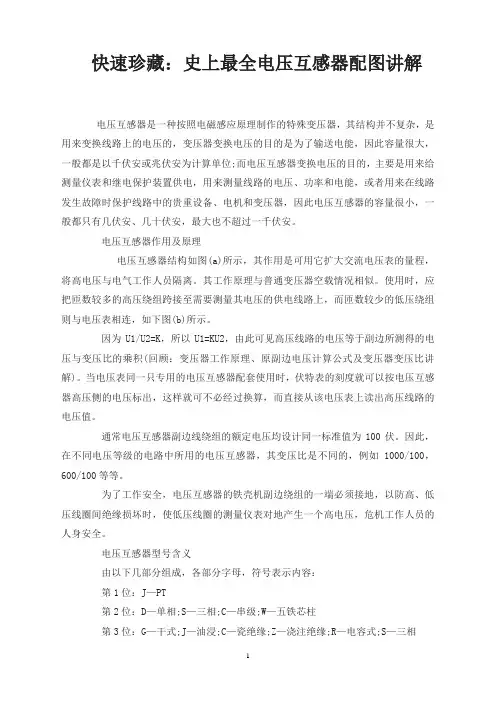

电压互感器和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。 线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。 电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电的隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。 电压互感器实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城www.iacmall.com。
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别 电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。 电流互感器作用及工作原理 电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。
电流互感器的结构如下图所示，可用它扩大交流电流表的量程。在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。 电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。原线圈串接在待测电路中时，它两端的电压降极小。副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。 由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2
由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流最大值，通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。 为了安全起见，电流互感器副线圈的一端和铁壳必须接地。 电流互感器规格型号识别方法 电流互感器的型号是由2～4位拼音字母及数字组成。通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。横线后面的数字表示绝缘结构的电压等级（4级）。电流互感器型号中字母的含义如下： L：在第一位，表示电流互感器；
电压互感器V-V接线正确与错误接法(图) 发布日期：2008-5-21 浏览次数：622 图1、图2是正确的Vv接法，但图3是VΛ接法，AB、C B两相电压反向了180°，所以V变成v后，反相成对顶状态。故，图3不是Vv接法。
常用电压互感器的接线 电压互感器在三相电路中常用的接线方式有四种，如下图 1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。 2．两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接 地的电网中。如图1（b）。 3．三个单相电压互感器接成Y0/Y0形，如图1（c）。可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电 压表。 4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。 V/V型的接线图分析 V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
根据ab和ub的线电压可以计算出ca线电压，。若二次侧ab相接反，从相量图看，则ca 线电压变为。 电压互感器几种常见接地点的作用 一次侧中性点接地 由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。如下图所示。因为电压互感器在系统中不仅有电压测量，而且 还起继电保护的作用。

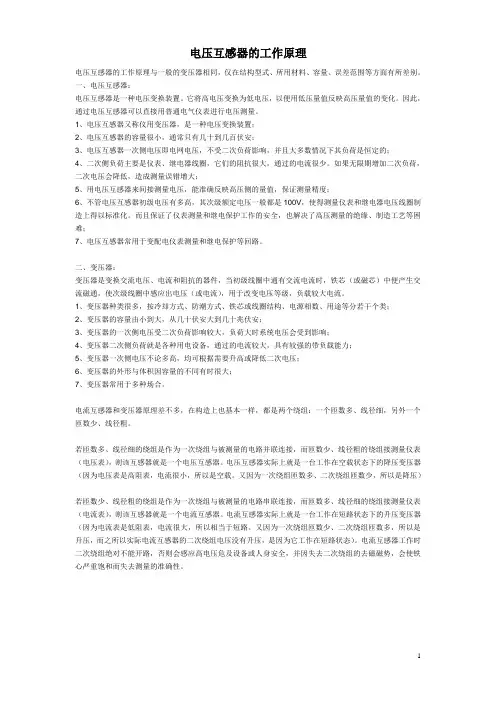

电压互感器 一 电磁式电压互感器的原理及结构 1电压互感器的工作原理与技术特性 电压互感器的构造、原理和接线都与电力变压器相同，差别在于电压互感器的容量小，通常只有几十或几百VA ，二次负荷为仪表和继电器的电压线圈，基本上是恒定高阻抗。其工作状态接近电力变压器的空载运行。 电压互感器的高压绕组，并联在系统一次电路中，二次电压U 2与一次电压成比例，反映了一次电压的数值。一次额定电压U IN ，多与电网的额定电压相同，二次额定电压U2N ，一般为100V 、100/3V 、100/3V 。 电压互感器的一、二次绕组额定电压之比，称为电压互感器的额定变比K N ，则 K N = N N U U 21≈21U U ≈2 1 N N （2-1-1) 式中 N 1、N 2——电压互感器原、副绕组的匝数。 由式（2-1-1）知，若已知二次电压U 2的数值，便能计算出一次电压U 1的近似值，为 U 1=k N U 2 由于电压互感器的原绕组是并联在一次电路中，与电力变压器一样，二次侧不能短路，否则会产生很大的短路电流，烧毁电压互感器。同样，为了防止高、低压绕组绝缘击穿时，高电压窜入二次回路造成危害，必须将电压互感器的二次绕组、铁心及外壳接地。 2电压互感器的误差及准确度等级 与电流互感器类似，电压互感器的误差也分为电压误差和角误差。 （一） 电压误差△U 是二次电压的测量值U 2乘以额定变比K N （即一次电压的测量值）与一次电压的实际值U 1之差，并以一次电压实际值的百分数表示，即 △U= 1 1 2U U U k N ×100% （2-1） （二） 角误差δ 折算到一次侧的二次电压U ′2，逆时针方向转1800与一次电压U 1之间的夹δ，并规定 当-U ′2超前U 1时，δ角为正值，反之，δ角为负值。 （三） 影响误差的因素 电压互感器的误差与其工作情况的关系，可由电压互感器根据T 形等值电路所作的向量图加以说明，如图2-1所示，其中二次侧各量均折算到一次侧，二次部分
