1.光学测量：对光学材料、零件及系统的参数和性能的测量。 2.直接测量：无需对被测的量与其他的实测的量进行函数关系的辅助计算，而直接得到被测值的测量。 3.间接测量：直接测量的量与被测的量之间有已知的函数关系，从而得到该被测量的测量。 4.测量误差原因：（测量装置误差）（环境误差）（方法误差）（人员误差）。 5.测量误差按其特点和性质，可分为（系统误差）、（偶然误差）和（粗大误差）。 6.精度：反应测量结果与真实值接近程度的量。 7.精度分为：①正确度:由系统误差引起的测量值与真值的偏离程度②由偶然误差引起......③由系统误差和偶然误差引起的...... 8.偶然误差的评价:(标准偏差)(极限误差)。 9.正态分布特征：（单峰性）（对称性）（有界性）（抵偿性）。 10.确定权的大小的方法：（根据测量次数确定）（由标准偏差确定）。 11.对准（横向对准）是指在垂直于瞄准轴方向上，使目标和比较标记重合或置中的过程，又称横向对准。 12.调焦（纵向对准）指目标和比较标记瞄准轴方向重合或置中的过程。 13..对准误差：对准残留的误差。 14.调焦误差：调焦残留的误差。 15.常用调焦方式：（清晰度法）、（消视差法）。 16.清晰度法：以目标象和比较标志同样清晰为准，其调焦误差由几何景深和物理景深决定。 17.消视差法：以眼睛垂直于瞄准轴摆动时看不出目标象和比较标志有相对错动为准，调焦误差受对准误差影响。 18.平行光管：是光学测量中最常用的部件，发出平行光，用来模拟无限远目标，主要由（望远物镜）和（安置在物镜焦平面上的分划板）构成。 19.调校平行光管的目的：是使分划板的分划面位于物镜焦平面上。调校方法：（远物法）、（可调前置镜法）、（自准直法）、（五棱镜法）和（三管法）。 20.自准直仪：（自准直望远镜）（自准直显微镜）。 21.自准直目镜是一种带分划板和分划板照明装置的目镜。一般不能单独使用，应与望远镜物镜配合构成自准直望远镜；与显微镜物镜配合构成自准直显微镜。它们统称自准直仪。 22.常用自准直目镜：（高斯目镜）、（阿贝目镜）、（双分划板式自准直目镜）。 23.剪切干涉法常见的平板式横向剪切干涉仪，它是以干涉条纹成无限宽，即干涉场中呈均匀一片作为判别光束准直性基准的。 24.双楔板剪切干涉法的原理？ 解：假设楔板的棱边平行于x轴(棱边呈水平状态)，并倾斜至于光路中。一离焦板的光波Kd(x2+y2)经楔板前，后面反射，则反射波沿x方向被横波向剪切。干涉条纹是一组与x轴倾斜的直线簇，在重叠区域形成的条纹可表示为（nkβ）y+(KDs)x=mπ 25.V棱镜法的检测原理：当单色平行光垂直的入射到V棱镜的ED面时，若被检玻璃折射率n与V棱镜折射率n0完全相同，则出射光不发生任何偏折的射出；若n与n0不等，则出射光相对入射光有一偏折角θ，若测出θ，就可计算出折射率。 26.V棱镜折光仪：主要用于平行光管、对准望远系统、读数显微镜系统和标准V块组成。 27.V棱镜折光仪的使用方法：平行光管分划板的刻线是在水平透光宽缝中间刻一细长线。由平行光管射出的单色平行光束经V棱镜和待检试样后，产生偏折角θ，转动望远镜对准平行光管的刻线象。当望远镜对准时，带动度盘转动。有读数显微镜读得角θ，其整数部分由度盘读出，小数部分由测微目镜读出。 28.最小偏向角法的测量原理：单色平行光沿MP方向射出，入射光与出射光的夹角δ为偏
用水平仪测量导轨直线度的方法 在机械维修专业中常用到水平仪，它是机床修理、调整、安装最常用的测量仪器之一，主要用于检测机床导轨直线度、工作台平面度等。下面我们来了解水平仪是怎样测量导轨直线度的。 机床工作台的直线移动精度，在很大程度上取决于床身导轨的直线度。但机床导轨一般比较长，往往难以用平尺、检验棒等作为基准测量导轨的直线度，这时可以用水平仪进行测量。其工作原理是：假设在被测导轨上有一条理想水平直线作为测量基准，再把被测导轨分成若干段，然后用水平仪分别测出各段相对于理想水平直线所倾斜的角度值，通过绘制坐标图来确定导轨与水平直线的最大误差格数，最后运用公式(△H=n I L)计算出导轨与水平直线的误差值。具体步骤如下： 1、将水平仪放在导轨中间，调平导轨，防止导轨倾斜，无法准确读出水平仪读数。 2、水平仪放在一定长度L）的平行桥板上，不能直接放置在被测表面上。 3、将导轨分段，每段长度与桥板相适应，依次首尾相接，逐段测量并记录下每段读数及倾斜方向。 4、根据各段读数画出导轨直线度曲线图：以导轨的长度为横坐标，水平仪读数为纵坐标。根据读数依次画出各折线段，每一段的起点要与前一段的终点重合。 例如C6132车床的导轨 长1600mm．用精度为 0.02/l000mm的框式水平仪测 量导轨在垂直平面内直线度 误差。水平仪桥板长度为 200mm，分8段测量。每段读数依次为：+l、+1、+2、0、-1、-l、0、-0.5，如图1所示。 按一定比例画出纵横坐标，作出导轨直线度曲线。如图2所示。 5、用两端点连线法或最小区域法确定最大误差读数和误差曲线形状。 两端点连线法：若导轨直线度误差曲线呈单凸或单凹时，作首尾两端点连线I-I，并过曲线最高点或最低点）作Ⅱ-Ⅱ直线与I—I平行。两包容线间取大

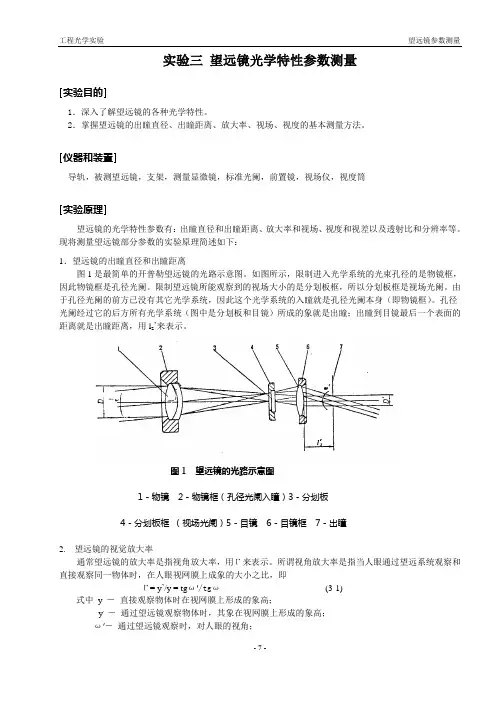

望远镜的基本原理 望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。所以，望远镜是天文和地面观测中不可缺少的工具。它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统。一般分为三种。 一、折射望远镜 折射望远镜是用透镜作物镜的望远镜。分为两种类型：由凹透镜作目镜的称伽利略望远镜；由凸透镜作目镜的称开普勒望远镜。两种望远镜的成像原理如图1所示。 图1 伽利略望远镜是物镜是凸透镜而目镜是凹透镜的望远镜。光线经过物镜折射所成的实像在目镜的后方（靠近人目的后方）焦点上，这像对目镜是一个虚像，因此经它折射后成一放大的正立虚像。伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。其优点是镜筒短而能成正像，但它的视野比较小。把两个放大倍
数不高的伽利略望远镜并列一起、中间用一个螺栓钮可以同时调节其清晰程度的装置，称为“观剧镜”；因携带方便，常用以观看表演等。伽利略发明的望远镜在人类认识自然的历史中占有重要地位。其优点是结构简单，能直接成正像。 开普勒望远镜由两个凸透镜构成。由于两者之间有一个实像，可方便的安装分划板，并且各种性能优良，所以目前军用望远镜，小型天文望远镜等专业级的望远镜都采用此种结构。但这种结构成像是倒立的，所以要在中间增加正像系统。正像系统分为两类：棱镜正像系统和透镜正像系统。我们常见的前宽后窄的典型双筒望远镜既采用了双直角棱镜正像系统。这种系统的优点是在正像的同时将光轴两次折叠，从而大大减小了望远镜的体积和重量。透镜正像系统采用一组复杂的透镜来将像倒转，成本较高。 因单透镜物镜色差和球差都相当严重，现代的折射望远镜常用两块或两块以上的透镜组作物镜。其中以双透镜物镜应用最普遍。它由相距很近的一块冕牌玻璃制成的凸透镜和一块火石玻璃制成的凹透镜组成，对两个特定的波长完全消除位置色差，对其余波长的位置色差也可相应减弱，如图2所示。 图2
光学课程设计 望远镜结构系统设计 姓名:曾茂桃 班级:光通信082 学号:2008031126 指导老师:张翔
摘要 该报告运用应用光学知识，了解望远镜的历史,在工作原理的基础上，完成望远镜的外形尺寸、物镜组、目镜组及转像系统的简易或原理设计。了解光学设计中的PW 法基本原理。并应用光学设计软件对系统误差、成像质量进行理论分析。初级像差理论与像差的校正和平衡方法，像质评价与像差公差，光学系统结构参数的求解方法。望远物镜设计的特点、双胶合物镜结构参数的求解和光学特性。目镜设计的特点、常用目镜的型式和像差分析等都有了一个明确的简要的介绍。 关键字：望远镜物镜目镜放大率分辨率内调焦望远镜 PW法光栅
目录 一概述…………………………………………………………页二望远镜尺寸设计与分析…………………………………页2.1 望远镜的简述…………………………………………………………页2.2 望远镜的主要特性分析………………………………………………页三分物镜组与目镜组的选………………………………………………页 3.1望远镜物镜需要消除的像差类型及主要结构形式…………………页3.2双胶物镜和双分离物镜………………………………………………页 3.3内调焦望远镜…………………………………………………………页 四.目镜组的主要种类及其结构：………………………….. 页 4.1惠更斯目镜……………………………………………………………页4.2冉斯登目镜……………………………………………………………页 4.3Porro、Roof棱镜结构及其特点…………………………………页 五.望远镜像差设计PW法………………………………….. 页 5.2物体在有限距离时的P,W的规化……………………………………页5.5用C ,表示的初级像差系数………………………………………页 P, W 六.光学系统中的光栅分析……………………………………页
光学合像水平仪 合像水平仪，主要用来测量零件表面的直线度和平面度，并用于设备安装位置的正确性及较小倾角的测量，广泛用于精密机械中，测量工件的平面度、直线度和找正安装设备的正确位置。 合像水平仪的构成 合像水平仪主要由测微螺杆、杠杆系统、水准器、光学合像棱镜和具有V型工作平面的底座等组成。 水准器安装在杠杆架的底板上，它的水平位置用微分盘旋钮通过测微螺杆与杠杆系统进行调整。水准器内的气泡圆弧，分别用三个不同方向位置的棱镜反射至观察窗，分成两个半像，利用光学原理把气泡像复合放大（放大5倍），提高读数精度，并通过杠杆机构提高读数的灵敏度和增大测量范围。 当水平仪处于水平位置时，气泡A与B重合。当水平仪倾斜时，气泡A与B不重合。 测微螺杆的螺距P=0．5mm，微分盘刻线分为100等分。微分盘转过一格，测微螺杆上螺母轴向移动0．005mm。 合像水平仪的使用 1、合像水平仪使用方法 将水平仪放在工件的被测表面上，眼睛看窗口1，手转动微分盘，直至两个半气泡重合时进行读数。读数时，从窗口4读出毫米数，从微分盘上读出刻度数。 例，分度值为0．01mm/1000mm的光学合像水平仪微分盘上的每一格刻度表示在1m长度上，两端的高度差为0．01mm。测量时，如果从窗口读出的数值为1mm，微分盘上的刻度数为16，这次测量的读数就是1．16mm，即被测工件表面的倾斜度，在1m长度上高度差为1．16mm。如果工件的长度小于或大于1m时，可按正比例方法计算：1m长度上的高度差×工件长度。 2、合像水平仪使用特点 1）测量工件被测表面误差大或倾斜程度大时，使用框式水平仪，气泡就会移至极限位置而无法测量，光学合像水平仪就设有这一弊病。 2）环境温度变化对测量精度有较大的影响，所以使用时应尽量避免工件和水平仪受热。 合像水平仪的技术参数 1.刻度盘分划值：m 2.最大测量范围范围：0-10mm/m 3.示值误差：正负1mm/m范围内正负m 4.全部测量范围内正负m ±1mm/m范围内：±m 5.工作面平面性偏差：
望远镜的光学形式与优缺点简介 望远镜的光学形式分为折射式、反射式、折反射式等三种。 折射望远镜 折射镜的镜片结构是由二片到三片所组合的消色差设计。 优点：焦距长、视野较大、解析力强、拍摄出的星点锐利，星像明亮，最适合于做天体测量方面的工作、观测月球、行星、双星表现出色，较大口径的产品易于地面观景、非常适合做月面及行星的扩大摄影。影像清晰锐利，高对比度、较好的消色差设计、极好的APO高消色差、好的镜片几乎无色差、使用寿命很长，但须注意不要让镜片发霉、易于设置和使用、保养容易，很少或不需要维护、底片比例尺大、对镜筒弯曲不敏感、简单和可靠的设计、密封的镜筒避免了空气扰动图像并保护光学镜片、物镜永久固定式安装，无需校正。 缺点：价格高昂。大口径规格比较昂贵、较重、长度和体积比同等口径和焦距的牛顿反射或折反望远镜更大、存在一些色彩畸变(消色差双胶合透镜)、有残余的色差，从而降低了分辨率、优质折射镜的物镜是2片双分离消色差物镜或3片复消色差物镜。不过，消色差或复消色差并不能完全消除色差，所谓消色差物镜只是对白光中7种色光的2种色光（红和兰光）消除色差，而复消色差物镜除了对2种色光
消色差之外，还对第3种色光（黄光）消除了剩余色差。短焦的折射镜有周边像差的现象，但这些缺点现已可解决。口径无法做太大，增大口径的成本因素限制了商业产品的最大尺寸，经济的设计大多为中小口径产品、巨大的光学玻璃浇制也十分困难，对紫外、红外波段的辐射吸收很厉害、到1897年叶凯士望远镜建成，折射望远镜的发展达到了顶点，此后的这一百年中再也没有更大的折射望远镜出现。这主要是因为从技术上无法铸造出大块完美无缺的玻璃做透镜，并且，由于重力使大尺寸透镜的变形会非常明显，因而丧失明锐的焦点。反射式望远镜： 优点：口径较大，影像明亮。成本低，没有色差，可做较大的口径，适合做星云、星团的摄影。没有色差，能在广泛的可见光范围内记录天体发出的信息，且相对于折射望远镜比较容易制作。 缺点：口径越大，视场越小，光轴需常调整，反射镜面镀膜易氧化，物镜需要定期镀膜（三至五年），否则星星愈看愈暗，保养较为繁复。反射镜的慧差和像散较大，使得视野边缘像质变差，周边像差使星象肥大。彗形像差，这已被克服。 常用的反射镜有牛顿式和卡塞格林式2种。 牛顿反射望远镜 光学系统简单、价格便宜，球面反射镜在后端，目镜在前端侧面；牛顿反射望远镜采用一面凹面镜作为主要物镜，光进入镜筒的底端，然后折回开口处的第二反射镜，再次改变方向进入目镜焦平面。目镜为便于观察，被安置靠近望远镜镜筒顶部的侧方。牛顿反射望远镜用
至今没有一个光学系统是完美的。为了平坦且清晰的成像，往往必须把光学系统设计的十分复杂。如此一来，不但透光度变差，还得付出很高的制造成本。因此简单的镜片组而且能保有高品质成像的光学系统是光学设计的努力目标。 一个好的光学系统都出自设计者的巧思。它能在最简单的镜片组合下产生最佳的成像品质。不过在许多设计中，往往会遇到球面像差与彗形像差难以取舍的窘境（天文望远镜光学与机械）。当你能同时处理这些像差的时候，系统却又发生严重的色差。最后好不容易解决了所有的色像差，却又发生成像的变形。因此光学系统的设计在在考验设计者的经验与智力。希望透过以下的天文望远镜的演进，让你了解前人的成果。 折射式望远镜系统 由于白光经过透镜会有色散的现象（Dipersion），因此使得光学系统除了球面像差与彗形像差之外又多了影像不清晰的光源。由上图可知，蓝光的折射率较大，其次为绿光，最后为红光，因此不同颜色的入射光产生，却有不同的聚焦点。好的光学系统除了成像品质之外，还必须考虑消色差的效果。 基本上，我们在处理可见光的光路分析时，是用蓝色的F line(486.13nm)、红色的C line(656.27nm)与绿色的e line(546.07nm) 作为分析的主要光源。要查看镜片的色差情形，可以用色散数值V( Dispersion Number or Abbe number)。V越大表示镜片的色散的情况越小。 V＝(ne－1) / ( nF－nC) 对於一个D= 5公分，f=20公分的两片镜片组合，我们可以由下图的光路分析了解他们各自聚焦的一致性。其实这就是球面像差的检测工作！ D＝5公分f=20公分 第一片镜片R1＝18公分R2＝－19公分中心厚度＝0.84公分 间隙0.1公分 第二片镜片R3＝－19公分R4＝－22公分中心厚度＝0.98公分
Filmetrics光学膜厚测量仪 产品名称: Filmetrics光学膜厚测量仪 产品型号: F20、F30、F40、F50、F70、F10-RT、PARTS 产品展商: 岱美有限公司 简单介绍 美国Filmetrics光学膜厚测量仪，测量膜层厚度从1nm到3.5mm。利用反射干涉的原理进行无损测量，可测量薄膜厚度及光学常数。测量精度达到埃级的分辩率，测量迅速，操作简单，界面友好，是目前市场上最具性价比的膜厚测量仪设备。设备光谱测量范围从近红外到紫外线，波长范围从200nm到1700nm可选。凡是光滑的，透明或半透明的和所有半导体膜层都可以测量。 Filmetrics光学膜厚测量仪的详细介绍 其可测量薄膜厚度在1nm到1mm之间，测量精度高达1埃，测量稳定性高达0.7埃，测量时间只需一到二秒, 并有手动及自动机型可选。可应用领域包括：生物医学（Biomedical）, 液晶显示(Displays), 硬涂层(Hard coats), 金属膜(Metal), 眼镜涂层(Ophthalmic) , 聚对二甲笨(Parylene), 电路板(PCBs&PWBs), 多孔硅(Porous Silicon), 光阻材料(Thick Resist),半导体材料(Semiconductors) , 太阳光伏(Solar photovolt aics), 真空镀层(Vacuum Coatings), 圈筒检查(Web inspection applications)等。 通过Filmetrics膜厚测量仪最新反射式光谱测量技术,最多4层透明薄膜厚度、n、k值及粗糙度能在数秒钟测得。其应用广泛，例如: 半导体工业: 光阻、氧化物、氮化物。 LCD工业: 间距(cell gaps)，ito电极、polyimide 保护膜。 光电镀膜应用: 硬化镀膜、抗反射镀膜、过滤片。 极易操作、快速、准确、机身轻巧及价格便宜为其主要优点，Filmetrics提供以下型号以供选择: F20 : 这简单入门型号有三种不同波长选择(由220nm紫外线区至1700nm近红外线区)为任意携带型，可以实现反射、膜厚、n、k值测量。 F30:这型号可安装在任何真空镀膜机腔体外的窗口。可实时监控长晶速度、实时提供膜厚、n、k值。并可切定某一波长或固定测量时间间距。更可加装至三个探头，同时测量三个样品，具紫外线区或标准波长可供选择。
光学课程设计——望远镜系统-精品 2020-12-12 【关键字】情况、方法、条件、空间、领域、质量、传统、认识、问题、焦点、系统、有效、现代、良好、优良、透明、保持、了解、研究、特点、位置、关键、网络、理想、地位、基础、需要、环境、工程、负担、方式、作用、结构、关系、分析、调节、形成、满足、保证、维护、指导、强化、取决于、方向、适应、实现、减轻、中心、重要性 望远镜系统结构设计 指导教师：张翔 专业：光信息科学与技术 班级：光信息08级1班 姓名： 学号： 目录 第一部分设计背景 (1) 第二部分设计目的及意义 (1) 第三部分望远镜介绍 (1) 3.1望远镜定义 (1) 3.2望远镜分类及相应工作原理 (2) 第四部分望远镜系统设计 (3) 4.1开普勒望远镜 (3) 4.2望远镜系统常用参数 (4) 4.3外形尺寸计算 (6) 4.4伽利略望远镜 (8) 4.5物镜组的选取 (9) 4.6望远镜像差类型及主要结构 (10) 4.7双胶物镜与双分离物镜分析 (12) 4.8内调焦望远物镜分析 (14) 4.9目镜组的选取 (14) 4.10目镜主要像差及分析 (17)
4.11棱镜转像系统 (17) 4.12转折形式望远镜系统 (18) 4.13光学系统初始结构参数计算方法 (18) 4.14应用光学系统中的光栅 (20) 第五部分设计总结 (21) 第六部分参考文献 (21) 一．设计背景 在现在科学技术中，以典型精密仪器透镜、反射镜、棱镜等及其组合为关键部分的大口径光电系统的应用越来越广泛。如：天文、空间望远镜；地基空间目标探测与识别；激光大气传输、惯性约束聚变装置等等。 其中我国以高功率激光科研和激光核聚变研究为目的的光电系统——“神光二号”，颇具代表。“神光二号”对于未来的能源危机和我国的军事领域有着重要意义。 二．设计目的及意义 运用应用光学知识，了解望远镜工作原理的基础上，完成望远镜外形尺寸、 物镜组、目镜组及转像系统的简易或远离设计。了解光学设计中的PW法基本原理。 三．望远镜介绍 3.1 望远镜定义 望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在像空间具有较大的张角，使本来无法用肉眼看清或分辨的物体变清晰可辨。所以，望远镜是天文和地面观测中不可缺少的工具。它是一种通过物镜和目镜使入射的平行光束仍保持平行射出的光学系统。根据望远镜原理一般分为三种。一种通过收集电磁波来观察遥远物体的仪器。在日常生活中，望远镜主要指光学望远镜。但是在现代天文学中，天文望远镜包括了射电望远镜，红外望远镜，X射线和伽吗射线望远镜。近年来天文望远镜的概念又进一步地延伸到了引力波，宇宙射线和暗物质的领域。或者再经过一个放大目镜进行观察。日常生活中的光学望远镜又称“千里镜”。它主要包括业余天文望远镜，观剧望远镜和军用双筒望远镜。 【望远镜基本工作示意图】 3.2 望远镜分类及相应工作原理 1．折射式望远镜 是用透镜作物镜的望远镜。分为两种类型：由凹透镜作目镜的称伽利略望远镜；由凸透镜作目镜的称开普勒望远镜。因单透镜物镜色差和球差都相当严重，现代的折射望远镜常用两块或两块以上的透镜组作物镜。其中以双透镜物镜应用最普遍。它由相距很近的一块冕牌玻璃制
