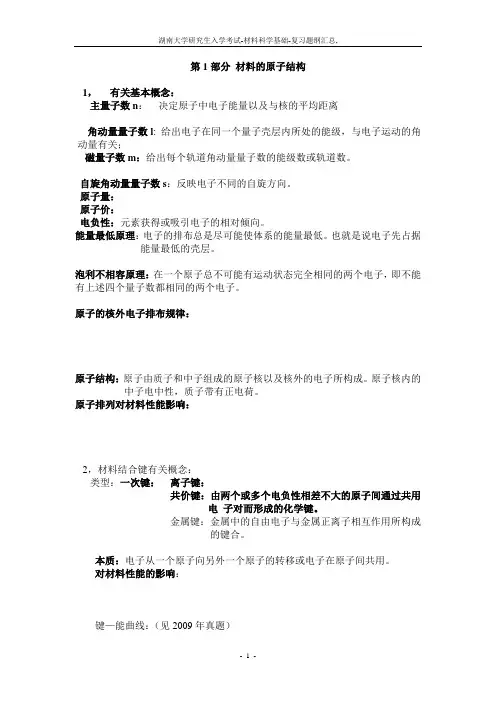

第一部分材料的原子结构
1、原子结构与原子的电子结构；原子结构、原子排列对材料性能的影响。
原子结构：原子由质子和中子组成的原子核以及核外的电子所构成。原子核内的中子显电中性，质子带有正电荷。对电子的描述需要四个量子数：
主量子数n：决定原子中电子能量以及与核的平均距离。
角动量量子数l: 给出电子在同一个量子壳层内所处的能级，与电子运动的角动量有关。
磁量子数m：给出每个轨道角动量量子数的能级数或轨道数。
自旋角动量量子数s：反映电子不同的自旋方向。
原子排列对材料性能影响：
固体材料根据原子的排列可分为两大类：晶体与非晶体。（有无固定的熔点和体积突变）
晶体：内部原子按某种特定的方式在三维空间呈周期性重复排列的固体。（常考名词解释）
非晶体：指组成物质的分子（或原子、离子）不呈空间有规则周期性排列的固体。（名词解释）
各向异性：晶体的各向异性即沿晶格的不同方向，原子排列的周期性和疏密程度不尽相同，由此导致晶体在不同方向的物理化学特性也不同，这就是晶体的各向异性。（名词解释）
2、材料中的结合键的类型、本质，各结合键对材料性能的影响，键-能曲线及其应用。(常考简答题或是论述题，很重要)
各结合键对材料性能的影响：
1．金属材料：金属材料的结合键主要是金属键。由于自由电子的存在，当金属受到外加电场作用时，其内部的自由电子将沿电场方向作定向运动，形成电子流，所以金属具有良好的导电性；金属除依靠正离子的振动传递热能外，自由电子的运动也能传递热能，所以金属的导热性好；随着金属温度的升高，正离子的热振动加剧，使自由电子的定向运动阻力增加，电阻升高，所以金属具有正的电阻温度系数；当金属的两部分发生相对位移时，金属的正离子仍然保持金属键，所以具有良好的变形能力；自由电子可以吸收光的能量，因而金属不透明；而所吸收的能量在电子回复到原来状态时产生辐射，使金属具有光泽。
金属中也有共价键（如灰锡）和离子键（如金属间化合物Mg3Sb2）。
2．陶瓷材料：简单说来，陶瓷材料是包含金属和非金属元素的化合物，其结合键主要是离子键和共价键，大多数是离子键。离子键赋予陶瓷材料相当高的稳定性，所以陶瓷材料通常具有极高的熔点和硬度，但同时陶瓷材料的脆性也很大。3．高分子材料：高分子材料的结合键是共价键、氢键和分子键。其中，组成分子的结合键是共价键和氢键，而分子间的结合键是范德瓦尔斯键。尽管范德瓦尔斯键较弱，但由于高分子材料的分子很大，所以分子间的作用力也相应较大，这
使得高分子材料具有很好的力学性能。
键能曲线：当作用于原子或是离子上的力仅为原子的吸引力和排斥力时能量随位置变化的曲线。
处的曲率正比于弹性模量
应用：1.弹性模量：在x
2.刚度：曲率半径越小，刚度越高。
3.膨胀系数：键能曲线越是左右不对称，线膨胀系数越大。
4.熔点高低：越趋于对称，熔点越高。
。
5．键长：x
3、原子的堆垛和配位数的基本概念及对材料性能的影响。
原子的堆垛即为原子的排列方式。配位数是反映原子排列紧密程度的物理量之一，指晶格中任一原子周围与其最近邻且等距离的原子数目。一般配位数越大，晶体排列结构越紧密。
4、显微组织基本概念和对材料性能的影响。
显微组织：将用适当方法（如侵蚀）处理后的金属试样的磨面或其复型或用适当方法制成的薄膜置于光学显微镜或是电子显微镜下观察到的组织。
单相组织：晶粒尺寸：细化晶粒可以提高材料的强度改善材料的塑性和韧性。
晶粒形状：等轴晶趋于各向同性。柱状晶趋于各向异性。
多相组织：力学性能取决于各组成相相对量，和各自性能。如果弥散相硬度明显高于基体相，提高材料的强度，塑性韧性必将下降。
第二部分材料的晶态结构

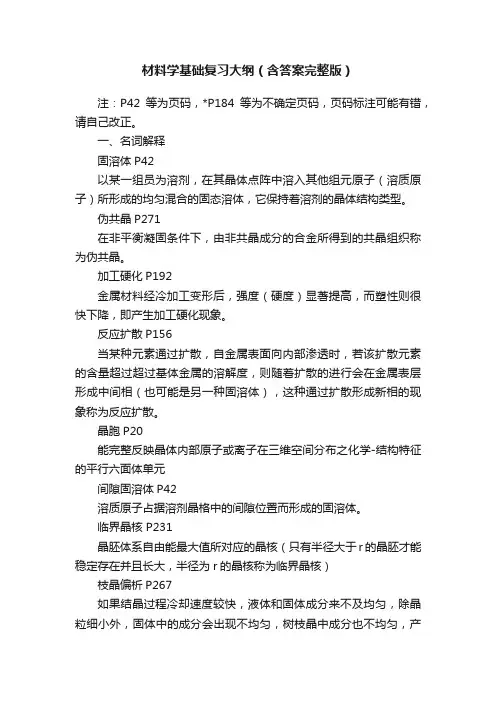

1、晶体与非晶体、晶体结构、空间点阵、晶格、晶胞、晶格常数、布拉菲点阵、晶面间距等基本概念。（常考名词解释）
晶体：原子按一定方式在三维空间内周期性地规则重复排列的物质。
非晶体：原子没有长程的周期排列，无固定的熔点，各向同性等。
晶体结构：晶体材料中原子按一定对称性周期性平移重复而形成的空间排列形式。可分为7大晶系、14种平移点阵、32种点群、230种空间群。
空间点阵：指几何点在三维空间作周期性的规则排列所形成的三维阵列，是人为的对晶体结构的抽象。
晶格：为了便于描述空间点阵图形，用许多组假象的平行直线将阵点连接起来形成空间格子，称之为晶格。
晶胞：能完整反映晶体内部原子或离子在三维空间分布之化学-结构特征的平行六面体单元。
晶格常数：为了描述晶胞的形状和大小，用晶胞的三条棱长a，b，c以及三个夹角α，β，γ来表示，a，b，c, α，β，γ统称为晶格常数。
布拉菲点阵：布拉菲根据“每个阵点的周围环境相同”的要求，用数学方法证明晶体中的空间点阵只有14种，并称为布拉菲点阵。
晶面间距：同一组平行晶面的距离。晶面间距越大，则该晶面上的原子排列越密
集，反之，越稀疏。
2、晶体晶向指数与晶面指数的标定方法。
点（ ， ， ，）晶面（ ）晶面族{ } 晶向[ ] 晶向族< >
负号写在数字上面。可以自己找六面体标注一下（常考简答和论述）
3、晶体结构及类型，常见晶体结构(bcc 、fcc 、hcp)及其几何特征、配位数、
堆积因子（致密度）、间隙、密排面与密排方向。（重点牢记，简答或论述）
配位数：在晶体结构中任一原子周围最邻近且等距离的原子数；
致密度（堆积因子）：晶体结构中原子占据的体积与可利用的总体积的比率。
间隙： 八面体间隙：位于6个原子所组成的八面体中间的间隙。
四面体间隙： 位于4个原子所组成的四面体中间的间隙。
密排面：原子密度最大的晶面。
密排方向：原子密度最大的晶向。
4、固溶体、中间相的基本概念和性能特点。
固溶体：在固态条件下，一种组分（溶剂）内溶解了其它组分(溶质)而形成的单一、均匀的晶态固体。
中间相：两组元间的相对尺寸差、电子浓度及电负性差都有一容限，当溶质原子的加入量超过此容限时便会形成一种新相，由于它们在二元相图上的位置总是位于中间，故通常把这些相称为中间相。
性能特点：
(1.)固溶体可在一定成分范围内存在，性能随成分变化而连续变化。
(2.)中间相的晶体结构不同于此相中的任一组元，不同元素之间所形成的中间相往往在晶体结构、结合键等方面都不同。中间相一般具有较高的熔点和硬度，可使合金的强度、硬度、耐磨性及耐热性提高。
5、离子晶体和共价晶体机构，离子晶体结构规则、典型的离子晶体结构。
离子晶体：由正、负离子或正、负离子集团通过离子键按一定比例和方式结合起来形成的晶体。
共价(原子)晶体:由同种非金属元素的原子或者异种元素的原子以共价键形成的晶体。
离子晶体结构规则：
（1.）负离子配位多面体规则——鲍林第一规则
在离子晶体中，正离子的周围形成一个负离子配位多面体，正负离子间的平衡距离取决于离子半径之和，而正离子的配位数则取决于正负离子的半径比。（2.）电价规则——鲍林第二规则
在一个稳定的离子晶体中，每个负离子的电价等于或接近等于与之邻接的各正离子静电键强度的总和。
（3.）关于负离子多面体共用点、棱与面的规则——鲍林第三规则
在一配位结构中，共用棱特别是共用面的存在，会降低这个结构的稳定性。（4.）不同种类正离子配位多面体间连接规则——鲍林第四规则
在含有两种以上正离子的离子晶体中，一些电价较高，配位数较低的正离子配位多面体之间，有尽量互不结合的趋势。
（5.）节约规则——鲍林第五规则
在同一晶体中，同种正离子与同种负离子的结合方式应最大限度地趋于一致。
6、高分子材料的组成和结构的基本特征，高分子材料结晶形态、高分子链在晶体中的构象、高分子材料晶态结构模型。
以高分子化合物为基础的材料。高分子材料是由相对分子质量较高的化合物构成的材料，通常分子量大于10000，包括橡胶、塑料、纤维、涂料、胶粘剂和高分子基复合材料，高分子是生命存在的形式。所有的生命体都可以看作是高分子的集合体
结构：
高分子材料的结晶形态：
单晶：具有一定几何外形的薄片状晶体。一般聚合物的单晶只能从极稀溶液(质量浓度小于0.01wt%)中缓慢结晶而成。
球晶：聚合物最常见的结晶形态，为圆球状晶体，尺寸较大，一般是由结晶性聚合物从浓溶液中析出或由熔体冷却时形成的。球晶在正交偏光显微镜下可观察到其特有的黑十字消光或带同心圆的黑十字消光图象。
伸直链晶片：由完全伸展的分子链平行规整排列而成的小片状晶体，晶体中分子链平行于晶面方向，晶片厚度基本与伸展的分子链长度相当。这种晶体主要形成于极高压力下。
纤维状晶：纤维状晶是在流动场作用下使高分子链的构象发生畸变，成为沿流动方向平行排列的伸展状态，在适当条件下结晶而成。分子链取向与纤维轴平行。串晶是一种类似于串珠式的多晶体。
高分子链的构象:指有一定构造的分子通过单键旋转，形成的各原子或原子团在空间的排布。不改变共价键结构。由于单键的旋转，使连接在碳上的原子或原子团在空间的排布位置随之发生变化，所以构造式相同的化合物可能有许多构象。它们之间互为构象异构体。构象改变不会改变分子的光学活性。
晶态结构模型：
1、樱状微束模型：结晶聚合物中晶区与非晶区互相穿插，同时存在。在晶区分
子链相互平行排列成规整的结构，而在非晶区分子链的堆砌完全无序。该模型也称两相结构模型。
2、折叠链模型：聚合物晶体中，高分子链以折叠的形式堆砌起来的。伸展的分
子倾向于相互聚集在一起形成链束，分子链规整排列的有序链束构成聚合物结晶的基本单元。这些规整的有序链束表面能大自发地折叠成带状结构，进一步堆砌成晶片。
第三部分，点缺陷和扩散
1、点缺陷的类型，肖脱基空位、弗兰克尔空位、间隙原子和置换原子，间隙固溶体和置换固溶体等基本概念，离子晶体中的点缺陷特点，点缺陷的平衡浓度、影响因素及其对材料性能的影响。（重点）
点缺陷：在结点上或邻近的微观区域内偏离晶体结构的正常排列的一种缺陷，是最简单的晶体缺陷。
点缺陷类型：空位，间隙原子，杂质或溶质原子，以及由他们组成的复杂的点缺陷如空位对、空位团等
肖脱基空位：在个体中晶体中，当某一原子具有足够大的振动能而使振幅增大到一定程度时，就可能克服周围原子对它的制约作用，跳离其原来位置，迁移到晶
体表面而使晶体内部留下空位，称为肖脱基空位。
弗兰克尔空位：离开平衡位置的原子挤入点阵中的间隙位置，而在晶体中同时形成相等数目的空位和间隙原子。
间隙原子：是原子脱离其平衡位置进入原子间隙而形成的。
置换原子：占据在原来基体原子平衡位置上的异类原子。
置换固溶体：当溶质原子溶入溶剂中形成固溶体时，溶质原子占据溶剂点阵的阵点，或者说溶质原子置换了溶剂点阵的部分溶剂原子，这种固溶体就称为置换固溶体。
间隙固溶体：溶质原子分布于溶剂晶格间隙而形成的固溶体称为间隙固溶体。离子晶体中点缺陷的特点：不存在单个孤立的空位或间隙原子。为保持晶体的电中性，空位只能以与晶体相同的正离子：负离子的空位簇的方式产生。
点缺陷的平衡浓度：Cv = Aexp(-Q
/ RT) 影响因素：温度T（T越高平衡浓度越大），空位形成
v
能Q v(空位形成能越小，平衡浓度越大)
点缺陷对材料性能的影响：使金属电阻增加；体积膨胀；使离子晶体的导电性改善；过饱和点缺陷，如淬火空位，辐照缺陷等还可以提高金属的屈服强度；提高材料的高温蠕变速率。
2、扩散概念，扩散第一定律、扩散第二定律。（重点掌握，常考简答题或是论述题）
扩散：原子所进行的短距离或长距离迁移微观过程以及由于大量原子迁移所引起的物质宏观流动过程。
扩散第一定律：（菲克第一定律）：扩散中原子的通量与质量浓度梯度成正比。描述了一种稳态扩散，即质量浓度不随时间变化。
J= -D（dρ/dx）
负号表示物质扩散方向与浓度梯度方向相反，即物质从高的浓度方向向低的浓度方向区迁移。
J -----为扩散通量，表示单位时间内通过垂直于扩散方向单位面积的扩散物质质量。
D ------扩散系数，
dρ/dx ------扩散物质的质量浓度，
扩散第二定律：（菲克第二定律）：表示扩散物质浓度的时间变化率与进出某一体积的通量之间关系。
3、扩散驱动力及扩散机制。（重点掌握，同上）
扩散驱动力：化学势梯度，
上坡扩散：溶质原子从低浓度向高浓度处扩散的过程称为上坡扩散。表明扩散的驱动力是化学位梯度而非浓度梯度。
下坡扩散：溶质原子从高浓度向低浓度处扩散的过程。
扩散机制：
1.间隙扩散机制：间隙固溶体中溶质原子的扩散一般采用间隙机制进行。扩散原子由所在间隙位置跳跃至另一相邻的间隙中。如C原子在Fe中的扩散过程。
结构条件：间隙原子的周围必须存在可供其跃迁且未被其它原子占据的间隙位置。由于晶体结构类型不同，其间隙位置的种类、数量、分布也会不同．从而使间隙原子的跃迁几率P不同。
能量条件：间隙原子应具有足够的能量以克眼周围原子对其跃迁的阻力。
2.纯金属和置换固溶体中溶质原子扩散一般采用空位机制进行。空位扩散机制认
为由于晶体中存庄着一定数量的空位，因此原子的扩散便可通过不断地跃迁到临近的空位而实现。
条件：扩散原子近邻存在空位并且具有足以越过能垒的能量。
4、在离子晶体和聚合物中的扩散：
离子晶体中的扩散：为了维持电的中性，在离子晶体中扩散必须牵涉至少两种带电物(离子和带电的空位)。空位浓度随着杂质的加入而急剧增加，附加空位对扩散影响的程度取决于这些空位必须紧密地保留与杂质离子联结的程度。若空位可以自由地从它取代的杂质原子位置移开，这些空位可以显著地增加在离子晶体中的扩散速率。
exp(-Q/RT)
聚合物中的扩散：D＝D
与高分子链长的平方成反比。
D
在金属、离子和共价晶体内小的杂质扩散是由单个原子或离子穿过点阵进行的，而在非晶态聚合物区域的相对开放的结构中则整个分子可以穿过点阵扩散。
在聚合物内扩散分子从一个开放体积区域迁移到另一个类似的开放体积区域需要能量。像整根热塑性高分子链迁动一样，杂质在非晶态区域扩散比在晶态区域快得多。
5、扩散系数、扩散激活能，影响扩散的因素及原理。
扩散系数：扩散系数D D=D
e（-Q/RT）
D随温度T的升高而急剧增大：温度升高，借助热起伏，获得足够能量而越过势垒进行扩散的原子的几率增大。温度升高，空位浓度增大，有利于扩散。
例题：
影响扩散的因素及原理：
（1）温度的影响：根据扩散系数的表达式 D=D0e-Q/RT
由公式可见，D与T成指数关系，随温度的升高，扩散系数急剧增大。这是因为：1.温度升高，借助热起伏，获得足够能量而越过势垒进行扩散的原子的几率增大。2.温度升高空位浓度增大，有利于扩散。
（2）晶体结构的影响：1.通常在密堆结构中的扩散比在非密堆结构中的要慢，这个规律对溶剂、溶质、置换原子或间隙原子都适用。2.在具有同素异构转变的金属中，扩散系数随晶体结构的改变会有明显的变化。3. 固溶体类型，固溶体的类型也会显著影响D值。置换式固溶体中置换原子通过空位机制扩散时，需要首先形成空位。因此置换式原子的扩散激活能比间隙原子大得多。 4. 晶体的各向异性对扩散系数也有影响，因为沿晶轴各个方向原子间距不一样，故各方向的扩散系数也不相同。
（3）晶体缺陷，晶界，表面和位错等对扩散起作加速作用，由于晶体缺陷去点阵畸变较大，原子处于较高的能量状态，易于跳跃。
（4）化学成分： A,结合键 B 溶质的浓度 C第三组元既影响扩散速率，还影响方向。
（5）组元浓度: 一般说来，扩散系数是浓度的函数。为了便于求解菲克第二定律，把扩散系数认为是与浓度无关的常数，但在许多固溶体合金中，溶质的扩散系数随浓度的增加而增加。溶质对扩散系数的影响是通过Q和D0两个参数起作用的。通常是Q值增加， D0也增加；反之Q值减小， D0也减小。
（6）原子扩散类型：由于相同条件下，间隙型扩散所需激活能要比空位型扩散的激活能小。所以间隙原子的扩散要比置换原子的扩散快。
第四部分线、面和体缺陷
1、位错类型，刃型位错、螺型位错、位错线和滑移线的基本概念，柏格斯回路和柏氏矢量的基本概念及物理意义。（常考名词解释）
位错类型：刃型位错螺型位错
刃型位错：晶体中的某一晶面，在其上半部有多余的半排原子面，好像一把刀刃插入晶体中，使这一晶面上下两部分晶体之间产生了原子错排，称为刃型位错。其柏氏矢量与位错线垂直。
螺型位错：一个晶体的某一部分相对于其他部分发生了滑移，原子平面沿着一根轴线盘旋上升，每绕轴线一周，原子面上升一个晶面间距。在中央轴线处即为一螺型位错。其柏氏矢量与位错线平行。
混合位错：滑移矢量既不平行也不垂直于位错线，而与位错线相交成任意角度，这种位错称混合位错。
位错线：已滑动区与未滑移区的边界线。因此，位错具有一个重要的性质，即一根位错线不能终止于晶体内部，而只能露头于晶体表面（包括晶界）；若它终止于晶体内部，则必与其他位错线相连接，或在晶体内部形成封闭线。
位错环：形成封闭线的位错。
滑移线：晶体滑移后其滑移平面滑移的痕迹。
柏氏回路：在实际晶体中，从任一原子出发，围绕位错（避开位错线附近的严重畸变区）以一定的步数作一定旋向闭合回路，称为柏氏回路。
柏氏矢量：描述位错特征的一个重要矢量，它集中反映了位错周围点阵畸变总累量的大小和方向，其方向表示位错运动导致晶体滑移的方向；其模表示畸变的程度（位错强度）
物理意义：柏氏矢量越大，表明该位错导致点阵畸变越严重，他所处的能量也越高。
位错的运动方式：滑移和攀移
滑移：在外加切应力的作用下，通过位错中心的附近原子沿着柏氏矢量的方向在滑移面上不断地以作少量的位移而逐步实现；
攀移：刃型位错除了可以再滑移面发生滑移外，还可以再垂直于滑移面得方向上运动，通常把多余的半原子面向上运动称正攀移，向下运动称为负攀移；
交滑移：当某一螺型位错在原滑移面上运动受阻时，有可能从原滑移面转移到与之相交的另一滑移面上去继续滑移，这一过程称为交滑移
双交滑移：如果交滑移后的位错再转回和原滑移面平行的滑移面上继续运动，则称为双交滑移
多滑移：当外力在几个滑移系上的分切应力相等并同时达到了临界分切应力时，产生同时滑移的现象。
滑移系：一个滑移面和此面上的一个滑移方向合起来叫做一个滑移系。
主要原因：滑移面和滑移方向往往是金属晶体中原子排列最密的晶面和晶向。密排面的面间距最大，点阵阻力最小，因而容易沿着这些面发生滑移；密排方向上原子间距对短，即位错b最小。
临界分切应力：滑移系开动所需的最小分切应力；它是一个定值，与材料本身性质有关，与外力取向无关。
施密特因子（取向因子）：拉伸变形时，能够引起晶体滑移的分切应力t的大小
取决于该滑移面和晶向的空间位置（λ和φ）。τ与拉伸应力σ间的关系为：τ=σcosφcosλ；则cosφcosλ被称为取向因子，或称施密特因子，取向因子越大，则分切应力越大。
2、离子晶体、共价晶体和聚合物晶体中的位错。
离子晶体：
一般而言，滑移方向或滑移面都不是密排的，因而位错在离子晶体中移动的阻力比金属晶体中的高，此外，同类离子相接触的可能性进一步限制了离子晶体中的滑移系数目。因此，这些因素都降低了位错的活动性，导致脆性断裂的倾向。
共价晶体：
其低的配位数导致它的原子致密度较低，也导致其线密度和面密度也较低。因此它的柏氏矢量也较长，位错移动的固有阻力值变高。此外，位错移动时必须破断搞的共价键能，从而使得它具有高的强度。
聚合物：
聚合物的晶胞尺寸很大，几何关系较复杂，所以柏氏矢量比其他晶体结构中大很多，而且聚合物中分子内共价键比分子间二次键强很多，使得主滑移方向沿着高分子链的轴方向。
3、晶界、亚晶界、孪晶界、堆垛层错和相界面等基本概念。（名词解释）
晶界：多数晶体物质由许多晶粒所组成，属于同一固相而位向不同的晶粒间的界面，它是一种内界面。
亚晶界：每个晶粒又由若干个位向有差异的亚晶粒组成，相邻亚晶粒间的界面称为亚晶界。
小角度晶界：相凌晶粒位向差小于10°的晶界；
大角度晶界：相凌晶粒位向差大于10°的晶界；
孪晶界：两个晶体沿一个公共的晶面构成镜面对称的位向关系，这两个晶体称孪晶，此公共界面叫，孪晶界；孪晶界分为共格和非共格孪晶界
共格孪晶界：在孪晶面上的原子同时位于连个晶体点阵的结点上，为两个晶体所共有，属于自然地完全匹配，是无畸变的完全共格晶面，界面能为普通晶界界面能的1/10,很稳定。
非共格孪晶界：孪晶界相对于孪晶面旋转一定角度的到得界面，孪晶界上只有部分原子为两部分晶体所有，原子错排较严重，界面能为普通界面的1\2;
堆垛层错：实际晶体结构中，密排面的正常堆垛顺序可能遭到破坏和错排，简称层错。分插入型和抽出型
晶界能：形成单位面积界面时，系统的自由能的变化，等于界面区单位面积的能量减去无界面时该区单位面积的能量。
相界面：具有不同结构的两相之间的分界面称“相界”
A,共格相界：两相的晶格式彼此衔接的，界面上的原子为两者共有。
B,半共格相界：若相邻两晶在相界面出的晶面间距相差较大，则在相界面上不可能做到完全的一一对应，会在界面上产生一些位错，以降
低界面的弹性应变能，这时界面上，两相原子部分地保持匹配。
C，非共格相界：当两相在相界面出的原子排列相差很大时，只能形成非共格相界面。
相界能包括弹性畸变能和化学交互作用能
共格相界，界面上原子保持着匹配关系，故界面上原子结合键数目不变，以畸变能为主；
非共格相界，界面上原子的化学键数目和强度与晶体内相比发生了很大变化，以化学能为主，而且总的界面能最高。
相界能由小到大：共格-------半共格 ---------非共格（递增）
4、晶粒度和晶粒尺寸的基本概念及测量。
晶粒度: 晶粒大小的量度。
晶粒尺寸：即为原始晶粒的尺寸。
美国材料及测试协会的晶粒尺寸级别N由如下方式定义：n=2N-1，其中n是在放大倍数100*下每in2的晶粒数目。
5、体缺陷基本概念。
体缺陷：在晶体材料中失去长程有序特征的三维区域。尺寸范围和复杂性可以从简单的点缺陷的丛聚到很大的复杂无定形区域。分为
空洞（孔洞）：材料的开放的体积区域；
沉淀物：自身晶体结构和宿主的的点阵不同；
6、材料的强化方法及机制：（常考简答题或是论述题）
固溶强化、弥散强化、第二相强化、细晶强化、加工硬化、马氏体强化（钢铁）、有序强化。其机理均是通过阻碍位错的运动来提高材料的强度。不同的强化方法的机理有其特殊性。
一．固溶强化：固溶在点阵间隙或结点上的合金元素原子由于其尺寸不同与基体原子，故产生一点的应力场，阻碍位错运动；柯氏气团和铃木气团，前者是间隙原子优先分布于BCC金属刃型位错的拉应力区，对位错产生
钉扎作用，后者是合金元素优先分布于FCC金属扩展位错的层错区，降
低层错能，扩大层错区，使扩展位错滑移更加困难。
二．沉淀强化和弥散强化：合金通过相变过程得到的合金元素与基体元素的化合物和机械混掺于基体材料中的硬质颗粒都会引起合金强化。沉淀强化和弥散强化的效果远大于固溶强化。位错在运动过程中遇到第二相时，需要切过（沉淀强化的小颗粒和弥散强化的颗粒）或者绕过（沉淀强化的大尺寸颗粒）第二相，因而第二相（沉淀相和弥散相）阻碍了位错运动。
三．晶界强化：按照Hall-Petch公式，屈服点σ
s
同晶粒直径d之间的关系
是σ
s =σ
o
+kd-1/2，其实质是位错越过晶界需要附加附加的应力。因此低温用钢往
往采用细晶粒组织。
四．有序强化：有序合金的位错是超位错，要使金属发生塑性变形就需要使
超位错的两个分位错同时运动，因而需要更大的外应力。异类元素原子间的结合力大于同类元素原子间的结合力，所以异类原子的有序排列赋予有序合金较高的强度。
第5部分高聚物和非晶态结构
1，高分子的结构链结构和聚集态结构
2，玻璃化转变现象和玻璃化温度，玻璃化转变理论，影响玻璃化温度的因素。
玻璃化转变现象：非晶态的高分子可以按其力学性质分为玻璃态、高弹态、黏流态三种状态，高弹态的高分子材料随着温度的降低会发生由高弹态向玻璃态的转变。这个温度叫玻璃化转变温度。
影响因素：
因为玻璃化转变温度是高分子连段从冻结到运动的一个转变温度，所以
凡是影响高分子柔顺性的因素都影响Tg;
影响（柔顺性）因素：
A, 主链的结构
B, 取代基的特性：取代基的极性越强，其相互间的作用力越大，柔顺性越差。
C，链的长度；分子链的长度和相对分子质量有关，相对分子质量越大，则分子链越长，柔顺性越好些。
D,交联度：越大，柔顺性越差
E，结晶度：越大，柔顺性越差；
一方面，引入刚性基团或极性基团，交联，结晶，使得Tg升高，
另一方面，加入增塑剂、溶剂，引入柔性基团会使温度降低。
3，高分子结晶能力，结晶速度，结晶速度的影响因素；
A,影响结构过程的内部因素是聚合物必须具有化学结构的规则性和几何
结构的规整性才能结晶。典型例子如下：聚乙烯、等易结晶。无规聚丙烯、聚苯乙烯、聚甲基丙烯酸甲酯、顺式聚丁二烯、乙烯丙烯无规共聚物等不结晶。聚氯乙烯为低结晶度。天然橡胶在高温下结晶。
B,此外柔性好和分子间作用力强也是提高结晶能力的因素，前者提高了链段向结晶扩散和排列的活动能力，后者使结晶结构稳定，从而利于结晶，典型例子是尼龙（由于强的氢键）。
结晶度：聚合物中晶态的质量或体积分数。结晶度的影响因素：
A,侧基的尺寸：具有尺寸大的侧基聚合物难于结晶；
B，链的分支：有分支的链比没有分支的难结晶些，
C，立构的规整度：全同立构和间同立构易于结晶；
D,重复单元的复杂性：有长的复杂单元的聚合物，难结晶；
E,链间的二次键：极性侧基有利于晶体的形成；
结晶速度的影响因素：
温度：影响极大，有时温度相差甚微，但结晶速度常数可相差上千倍。
应力：应力能使分子链沿外力方向有序排列，可提高结晶速度。
分子量：对同一聚合物而言，分子量对结晶速度有显著影响。在相同条件下，分子量低结晶速度快。
杂质：杂质影响较复杂，有的可阻碍结晶的进行，有的则能加速结晶。能
促进结晶的物质在结晶过程中往往起成核作用（晶核），称为成核剂。
4，各种状态下高聚物的结构和性质：
热固性和热塑性聚合物概念和特性：
热固性塑料：许多线性或支链形大分子由化学键连接而成的交联体形聚合物，许多大分子键合在一起，已无单个大分子可言。这类聚合物受热不软化，也不易被溶剂所溶胀。
特性：比热塑性具有更高的硬度，强度，脆性，但有尺寸稳定性。
热塑性聚合物（Thermoplastics Polymer）：聚合物大分子之间以物理力聚而成，加热时可熔融，并能溶于适当溶剂中。热塑性聚合物受热时可塑化，冷却时则固化成型，并且可以如此反复进行。
特性：较好的塑性及冲击韧性。
第六部分，相平衡和相变
这部分着重看图，需要自己花时间多看图，一般在论述题里有两道题，一定要掌握。把往年的真题都掌握了，基本问题不大。
一个结构的相转变为另一种结构相的过程称为“相变”。
相律：热力学平衡条件下，系统的组元数、相数和自由度数之间的关系。
表达式：f=C-P+2; 压力一定时，f=C-P+1。
应用：可确定系统中可能存在的最多平衡相数。如单元系2个，二元系3个。
可以解释纯金属与二元合金的结晶差别。纯金属结晶恒温进行，二元合金变温进行。
匀晶转变：由液相在恒温下结晶出单相固溶体的过程。
共晶转变：由一定成分的液相同时结晶出两个一定成分固相的转变。
包晶转变：由一个特定成分的固相和液相生成另一个特点成分固相的转变。
偏晶转变：一个液相L
1
在恒定温度下同时转变为一个固相和另一成分不同的液
相L
2
的转变过程。
熔晶转变：一个固相在恒定温度下同时转变为一个液相和另外一个成分不同固相的转变过程。
合晶转变：两个成分不同的液相(L
1、L
2
)在恒定温度下结晶为另外一个成分不
同的固相的转变过程。
凝固：物质从液态冷却转变为固态的过程；
结晶：凝固后的物质是晶体，这种凝固叫结晶；热力学条件：固态金属的自由能低于液态时，金属的结晶才能自发进行，要满足这一热力学条件，液体金属必须冷却到理论温度（T
m
）以下，过冷是金属结晶的必要条件。
第七部分，固态相变基础（名词解释或是简答题）
相变的特点及分类；均匀形核和非均匀形核等基本概念。相变驱动力，界面能在形核中的作用。
相变分类：
(1)按物质状态划分：液相(liquid)→固相(solid) →气相(gas)
(2)按相变热力学分类：一级相变和高级(二级，三级，…)相变，各有其热力学参数改变的特征。
(3按相变动力学分类：扩散型相变和无扩散型相变
(4)按相变过程分类：近平衡相变和远平衡相变
扩散型相变：相变过程中存在成分变化，两相中的原子要进行长程扩散(如固溶体脱溶反应、共析转变、沉淀析出反应等)。
非扩散型相变：相变过程中不存在成分变化，没有原子扩散，相变通过相界面的滑动过程进行。新相长大速度是极快的，通常称这种相变为切变型相变，如马氏体相变、低温进行的纯金属同素异构转变等。
半扩散型相变：介于扩散型和非扩散型之间的相变，如钢中的贝氏体转变等。均匀形核：新相晶核是在母相中存在均匀地生长的，即晶核由液相中的一些原子团直接形成，不受杂质粒子或外表面的影响。
形核率：当温度低于熔点时，单位体积液体内，在单位时间所形成的晶核数。其受两个因素影响：形核功因子和原子扩散几率因子；
非均匀形核：新相优先在母相中存在的异质处形核，即依附于液相中的杂质或外来表面形核。
界面能的作用：
1.是形核的阻力。形核时总希望有最低的总表面能。
2.非共格界面能很高，若调整核心和母相的取向关系，使核心出现尽量多的共
格或半共格界面，就会减小形核功，形核过程便易于进行。
3.共格相长大时，弹性应变能加大，将会在界面上引入位错网络来降低弹性应
变能，变成半共格界面。新相长大到更大尺寸时，共格关系使总界面能的减少不足以补偿维持共格所引起的弹性能，新相和母相间就失去共格关系。
四川理工学院试卷（2009至2010学年第1学期） 课程名称：材料科学基础 命题教师：罗宏 适用班级：2007级材料科学与工程及高分子材料专业 考试（考查） 年 月 日 共 页 1、 满分100分。要求卷面整洁、字迹工整、无错别字。 2、 考生必须将姓名、班级、学号完整、准确、清楚地填写在试卷规定的地方，否 则视为废卷。 3、 考生必须在签到单上签到，若出现遗漏，后果自负。 4、 如有答题纸，答案请全部写在答题纸上，否则不给分；考完请将试卷和答题卷 分别一同交回，否则不给分。 试题答案及评分标准 得分 评阅教师 一、判断题：（10分，每题1分，正确的记错误的记“％” 1?因为晶体的排列是长程有序的，所以其物理性质是各向同性。 （％ 2. 刃型位错线与滑移方向垂直。（话 3. 莱氏体是奥氏体和渗碳体的片层状混合物。（X ） 4?异类原子占据空位称为置换原子，不会引起晶格畸变。 （X 5. 电子化合物以金属键为主故有明显的金属特性。 （话 6. 冷拉后的钢条的硬度会增加。（话 7. 匀晶系是指二组元在液态、固态能完全互溶的系统。 （话 题号 -一- -二二 三 四 五 六 七 八 总分 评阅（统分”教师 得分 :题 * 冷 =要 密;
8.根据菲克定律，扩散驱动力是浓度梯度，因此扩散总是向浓度低的方向进行。（X
9. 细晶强化本质是晶粒越细，晶界越多，位错的塞积越严重，材料的强度也就 越高。（V ） 10. 体心立方的金属的致密度为 0.68。（V ） 、单一选择题：（10分，每空1分） (B) L+B — C+B （C ） L —A+B （D ） A+B^L 7. 对于冷变形小 的金属，再结晶核心形成的形核方式一般是（ A ） （A ） 凸出形核亚 （ B ）晶直接形核长大形核 （B ） 亚晶合并形核 （D ）其他方式 8. 用圆形钢饼加工齿轮，下述哪种方法更为理想？ （ C ） （A ）由钢板切出圆饼（B ）由合适的圆钢棒切下圆饼 （C ） 由较细的钢棒热镦成饼 （D ）铸造成形的圆饼 1. 体心立方结构每个晶胞有（B ） 个原子。 2. 3. (A) 3 ( B) 2 (C) 6 固溶体的不平衡凝固可能造成 （A ）晶内偏析 （C ）集中缩孔 属于＜100＞晶向族的晶向是（ (A) [011] (B) [110] (D) 1 (B) (D) (C) 晶间偏析 缩松 [001] (D) [101] 4.以下哪个工艺不是原子扩散理论的具体应用 （A ）渗氮 （B ）渗碳 （C ）硅晶片掺杂 （） （D ）提拉单晶5.影响铸锭性能主要晶粒区是（C ） （A ）表面细晶粒区 （B ）中心等轴（C ）柱状晶粒区 三个区影 响相同 6 ?属于包晶反应的是（A ） （ L 表示液相, A 、B 表示固相） (A) L+A — B
材料科学基础习题及 参考答案
材料科学基础参考答案 材料科学基础第一次作业 1.举例说明各种结合键的特点。 ⑴金属键：电子共有化，无饱和性，无方向性，趋于形成低能量的密堆结构，金属受力变形时不会破坏金属键，良好的延展性，一般具有良好的导电和导热性。 ⑵离子键：大多数盐类、碱类和金属氧化物主要以离子键的方式结合，以离子为结合单元，无方向性，无饱和性，正负离子静电引力强，熔点和硬度均较高。常温时良好的绝缘性，高温熔融状态时，呈现离子导电性。 ⑶共价键：有方向性和饱和性，原子共用电子对，配位数比较小，结合牢固，具有结构稳定、熔点高、质硬脆等特点，导电能力差。 ⑷范德瓦耳斯力：无方向性，无饱和性，包括静电力、诱导力和色散力。结合较弱。 ⑸氢键：极性分子键，存在于HF，H2O，NF3有方向性和饱和性，键能介于化学键和范德瓦尔斯力之间。 2.在立方晶体系的晶胞图中画出以下晶面和晶向：（1 0 2）、（1 1 -2）、（-2 1 -3），[1 1 0],[1 1 -1],[1 -2 0]和[-3 2 1]。
(213) (112) (102) [111] [110] [120] [321] 3. 写出六方晶系的{1 1 -20}，{1 0 -1 2}晶面族和<2 -1 -1 0>,<-1 0 1 1>晶向族中各等价晶面及等价晶向的具体指数。 {1120}的等价晶面：(1120)(2110)(1210)(1120)(2110)(1210) {1012}的等价晶面： (1012)(1102)(0112)(1012)(1102)(0112)(1012)(1102)(0112)(1012)(1102)(0112) 2110<>的等价晶向：[2110][1210][1120][2110][1210][1120] 1011<>的等价晶向： [1011][1101][0111][0111][1101][1011][1011][1101][0111][0111][1101][1011] 4立方点阵的某一晶面（hkl ）的面间距为M /，其中M 为一正整数，为 晶格常数。该晶面的面法线与a ，b ，c 轴的夹角分别为119.0、43.3和60.9度。请据此确定晶面指数。 h:k:l=cos α:cos β:cos γ l k h d a 2 22hk l ++= 5. Cu 具有FCC 结构，其密度为8.9g/cm 3，相对原子质量为63.546，求铜的原子半径。
《材料科学基础》试题库 一、名词解释 1、铁素体、奥氏体、珠光体、马氏体、贝氏体、莱氏体 2、共晶转变、共析转变、包晶转变、包析转变 3、晶面族、晶向族 4、有限固溶体、无限固溶体 5、晶胞 6、二次渗碳体 7、回复、再结晶、二次再结晶 8、晶体结构、空间点阵 9、相、组织 10、伪共晶、离异共晶 11、临界变形度 12、淬透性、淬硬性 13、固溶体 14、均匀形核、非均匀形核 15、成分过冷 16、间隙固溶体 17、临界晶核 18、枝晶偏析 19、钢的退火，正火，淬火，回火 20、反应扩散 21、临界分切应力 22、调幅分解 23、二次硬化 24、上坡扩散 25、负温度梯度 26、正常价化合物 27、加聚反应 28、缩聚反应 四、简答 1、简述工程结构钢的强韧化方法。（20分） 2、简述Al-Cu二元合金的沉淀强化机制（20分） 3、为什么奥氏体不锈钢（18-8型不锈钢）在450℃～850℃保温时会产生晶间腐
蚀如何防止或减轻奥氏体不锈钢的晶间腐蚀 4、为什么大多数铸造合金的成分都选择在共晶合金附近 5、什么是交滑移为什么只有螺位错可以发生交滑移而刃位错却不能 6、根据溶质原子在点阵中的位置，举例说明固溶体相可分为几类固溶体在材料中有何意义 7、固溶体合金非平衡凝固时，有时会形成微观偏析，有时会形成宏观偏析，原因何在 8、应变硬化在生产中有何意义作为一种强化方法，它有什么局限性 9、一种合金能够产生析出硬化的必要条件是什么 10、比较说明不平衡共晶和离异共晶的特点。 11、枝晶偏析是怎么产生的如何消除 12、请简述影响扩散的主要因素有哪些。 13、请简述间隙固溶体、间隙相、间隙化合物的异同点 14、临界晶核的物理意义是什么形成临界晶核的充分条件是什么 15、请简述二元合金结晶的基本条件有哪些。 16、为什么钢的渗碳温度一般要选择在γ-Fe相区中进行若不在γ-Fe相区进行会有什么结果 17、一个楔形板坯经冷轧后得到相同厚度的板材，再结晶退火后发现板材两端的抗拉强度不同，请解释这个现象。 18、冷轧纯铜板，如果要求保持较高强度，应进行何种热处理若需要继续冷轧变薄时，又应进行何种热处理 19、位错密度有哪几种表征方式 20、淬透性与淬硬性的差别。 21、铁碳相图为例说明什么是包晶反应、共晶反应、共析反应。 22、马氏体相变的基本特征（12分） 23、加工硬化的原因（6分） 24、柏氏矢量的意义（6分） 25、如何解释低碳钢中有上下屈服点和屈服平台这种不连续的现象（8分） 26、已知916℃时，γ-Fe的点阵常数，（011）晶面间距是多少（5分） 27、画示意图说明包晶反应种类，写出转变反应式（4分） 28、影响成分过冷的因素是什么（9分） 29、单滑移、多滑移和交滑移的意义是什么（9分） 30、简要说明纯金属中晶粒细度和材料强度的关系，并解释原因。（6分） 31、某晶体的原子位于四方点阵的节点上，点阵的a=b，c=a/2，有一晶面在x，y，z轴的截距分别为6个原子间距、2个原子间距和4个原子间距，求该晶面的
材料科学基础考题 I卷 一、名词解释（任选5题，每题4分，共20分） 单位位错；交滑移；滑移系；伪共晶；离异共晶；奥氏体；成分过冷答： 单位位错：柏氏矢量等于单位点阵矢量的位错称为单位位错。 交滑移：两个或多个滑移面沿着某个共同的滑移方向同时或交替滑移，称为交滑移。滑移系：一个滑移面和此面上的一个滑移方向合起来叫做一个滑移系。 伪共晶：在非平衡凝固条件下，某些亚共晶或过共晶成分的合金也能得全部的共晶组织，这种由非共晶成分的合金所得到的共晶组织称为伪共晶。 离异共晶：由于非平衡共晶体数量较少，通常共晶体中的a相依附于初生a相生长，将共晶体中另一相B推到最后凝固的晶界处，从而使共晶体两组成相相间的组织特征消失，这种两相分离的共晶体称为离异共晶。 奥氏体：碳原子溶于丫-Fe形成的固溶体。 成分过冷：在合金的凝固过程中，将界面前沿液体中的实际温度低于由溶质分布所决定的凝固温度时产生的过冷称为成分过冷。 二、选择题（每题2分，共20分） 1. 在体心立方结构中，柏氏矢量为a[110]的位错（A ）分解为a/2[111]+a/2[l11]. （A）不能（B）能（C）可能 2. 原子扩散的驱动力是：（B ） （A）组元的浓度梯度（B）组元的化学势梯度（C）温度梯度 3?凝固的热力学条件为：（D ） （A）形核率（B）系统自由能增加 （C）能量守衡（D）过冷度 4?在TiO2中，当一部分Ti4+还原成Ti3+，为了平衡电荷就出现（A） （A）氧离子空位（B）钛离子空位（C）阳离子空位 5?在三元系浓度三角形中，凡成分位于（ A ）上的合金，它们含有另两个顶角所代表的两 组元含量相等。 （A）通过三角形顶角的中垂线 （B）通过三角形顶角的任一直线 （C）通过三角形顶角与对边成45°的直线 6?有效分配系数k e表示液相的混合程度，其值范围是（B ） （A）1vk e 第一章原子结构 一判断题 1.共价键是由两个或多个电负性相差不大的原子间通过共用电子对而形成的化学键。 2. 范德华力既无方向性亦无饱和性，氢键有方向性但无饱和性。 3. 绝大多数金属均以金属键方式结合，它的基本特点是电子共有化。 4. 离子键这种结合方式的基本特点是以离子而不是以原子为结合单元。 5. 范德华力包括静电力、诱导力、但不包括色散力。 二、简答题 原子间的结合键对材料性能的影响 第二章晶体结构 一、填空 1.按晶体的对称性和周期性，晶体结构可分为7 空间点阵，14 晶系， 3 晶族。 2.晶胞是能代表晶体结构的最小单，描述晶胞的参数是 a ,b ,c ,α,β,γ。 3. 在立方，菱方，六方系中晶体之单位晶胞其三个轴方向中的两个会有相等的边长。 4. 方向族<111>的方向在铁的(101)平面上，方向族<110>的 方向在铁的(110)平面上。 5. 由hcp(六方最密堆积)到之同素异形的改变将不会产生体积的改变，而由体心最密堆积变成即会产生体积效应。 6. 晶体结构中最基本的结构单元为，在空间点阵中最基本的组元称之为。 7.某晶体属于立方晶系，一晶面截x轴于a/2、y轴于b/3、z轴于c/4，则该晶面的指标为 8. 硅酸盐材料最基本的结构单元是，常见的硅酸盐结构有、、、。 9. 根据离子晶体结构规则－鲍林规则，配位多面体之间尽可能和 连接。 二判断题 1.在所有晶体中只要(hkl)⊥(uvw)二指数必然相等。 2. 若在晶格常数相同的条件下体心立方晶格的致密度,原子半径都最小。 3. 所谓原子间的平衡距离或原子的平衡位置是吸引力与排斥力的合力最小的位置。 4.晶体物质的共同特点是都具有金属键。 5.若在晶格常数相同的条件下体心立方晶格的致密度,原子半径都最小。 6. 在立方晶系中若将三轴系变为四轴系时,(hkIl)之间必存在I=-(h+k)的关系与X1,X2,X3,X4间夹角无关。 7.亚晶界就是小角度晶界,这种晶界全部是由位错堆积而形成的。 8.面心立方与密排六晶体结构其致密度配位数间隙大小都是相同的,密排面上的堆垛顺序也是相同的。 9.柏氏矢量就是滑移矢量。 10.位错可定义为柏氏回路不闭合的一种缺陷,或说:柏氏矢量不为0的缺陷。 11.线缺陷通常指位错,层错和孪晶。 12实际金属中都存在着点缺陷,即使在热力学平衡状态下也是如此。 三选择题 1．经过1/2,1/2,1/2之[102]方向，也经过。 (a) 1,.0,2, (b) 1/2,0,1, (c) –1,0,-2, (d) 0, 0,0, (e) 以上均不是 2. 含有位置0,0,1之(112)平面也包含位置。 (a)1,0,0, (b)0,0,1/2, (c)1,0,1/2。 3.固体中晶体与玻璃体结构的最大区别在于。 （a）均匀性（b）周期性排列（c）各向异性（d）有对称性 4.晶体微观结构所特有的对称元素，除了滑移面外，还有 （a）回转轴（b）对称面（c）螺旋轴（d）回转－反映轴 5.按等径球体密堆积理论，最紧密的堆积形式是。 （a）bcc; （b）fcc; （c）hcp 6.在MgO离子化合物中，最可能取代化合物中Mg2+的正离子(已知各正离子半径 (nm)分别是：（Mg2+）0.066、（Ca2+）0.099、（Li+）0.066、（Fe2+）0.074)是_（c）____。 （a）Ca2+; （b）Li+; （c）Fe2+ 7.下对晶体与非晶体描述正确的是： 第1页（共11页） ########2018-2019学年第二学期 ########专业####级《材料科学基础》期末考试试卷 （后附参考答案及评分标准） 考试时间：120分钟 考试日期：2019年6月 题 号 一 二 三 四 五 六 总 分 得 分 评卷人 复查人 一、单项选择题（请将正确答案填入表中相应题号处，本题13小题，每小题2分，共26分） 题号 1 2 3 4 5 6 7 8 9 10 答案 题号 11 12 13 答案 1. 在形核-生长机制的液-固相变过程中，其形核过程有非均匀形核和均匀形核之分，其形核势垒有如下关系（ ）。 A. 非均匀形核势垒 ≤ 均匀形核势垒 B. 非均匀形核势垒 ≥ 均匀形核势垒 C. 非均匀形核势垒 = 均匀形核势垒 D. 视具体情况而定，以上都有可能 2. 按热力学方法分类，相变可以分为一级相变和二级相变，一级相变是在相变时两相自由焓相等，其一阶偏导数不相等，因此一级相变（ ）。 A. 有相变潜热改变，无体积改变 B. 有相变潜热改变，并伴随有体积改变 C. 无相变潜热改变，但伴随有体积改变 D. 无相变潜热改变，无体积改变 得分 专业 年级 姓名 学号 装订线 3. 以下不是材料变形的是（）。 A. 弹性变形 B. 塑性变形 C. 粘性变形 D. 刚性变形 4. 在固溶度限度以内，固溶体是几相？（） A. 2 B. 3 C. 1 D. 4 5. 下列不属于点缺陷的主要类型是（）。 A. 肖特基缺陷 B. 弗伦克尔缺陷 C. 螺位错 D. 色心 6. 由熔融态向玻璃态转变的过程是（）的过程。 A. 可逆与突变 B. 不可逆与渐变 C. 可逆与渐变 D. 不可逆与突变 7. 下列说法错误的是（）。 A. 晶界上原子与晶体内部的原子是不同的 B. 晶界上原子的堆积较晶体内部疏松 C. 晶界是原子、空位快速扩散的主要通道 D. 晶界易受腐蚀 8. 表面微裂纹是由于晶体缺陷或外力作用而产生，微裂纹同样会强烈地影响表面性质，对于脆性材料的强度这种影响尤为重要，微裂纹长度，断裂强度。（） A. 越长；越低 B. 越长；越高 C. 越短；越低 D. 越长；不变 9. 下列说法正确的是（）。 A. 再结晶期间，位错密度下降导致硬度上升 B. 再结晶期间，位错密度下降导致硬度下降 C. 再结晶期间，位错密度上升导致硬度上升 D. 再结晶期间，位错密度上升导致硬度下降 10. 下列材料中最难形成非晶态结构的是（）。 A. 陶瓷 B. 金属 C. 玻璃 D. 聚合物 第2页（共11页） 简答题 1?空间点阵与晶体点阵有何区别？晶体点阵也称晶体结构，是指原子的具体排列；而空间点阵则是忽略了原子的体积，而把它们抽象为纯几何点。 2?金属的3种常见晶体结构中，不能作为一种空间点阵的是哪种结构？密排六方结构。 3?原子半径与晶体结构有关。当晶体结构的配位数降低时原子半径如何变化？原子半径发生 收缩。这是因为原子要尽量保持自己所占的体积不变或少变，原子所占体积2人=原子的体积(4/3 n3r间隙体积)，当晶体结构的配位数减小时，即发生间隙体积的增加，若要维持上述方程的平衡，则原子半径必然发生收缩。 4?在晶体中插入柱状半原子面时能否形成位错环？不能。因为位错环是通过环内晶体发生滑 移、环外晶体不滑移才能形成。 5?计算位错运动受力的表达式为，其中是指什么？外力在滑移面的滑移方向上的分切应力。6?位错受力后运动方向处处垂直于位错线，在运动过程中是可变的，晶体作相对滑动的方向 应是什么方向？始终是柏氏矢量方向。 7. 位错线上的割阶一般如何形成？位错的交割。 8?界面能最低的界面是什么界面？共格界面。 9?小角度晶界都是由刃型位错排成墙而构成的”这种说法对吗？否，扭转晶界就由交叉的 同号螺型位错构成 10.为什么只有置换固熔体的两个组元之间才能无限互溶，而间隙固熔体则不能？这是因为形成固熔体时，熔质原子的熔入会使熔剂结构产生点阵畸变，从而使体系能量升高。熔质与熔剂原子尺寸相差越大，点阵畸变的程度也越大，则畸变能越高，结构的稳定性越低，熔解度越小。一般来说，间隙固熔体中熔质原子引起的点阵畸变较大，故不能无限互溶，只能有 限熔解。 综合题 1. 作图表示立方晶体的(123) ( 0 -1 -2) (421)晶面及卜102]卜211][346]晶向。 2. 写出立方晶体中晶向族<100>, <110>, <111>等所包括的等价晶向。 3. 写出立方晶体中晶面族{100}, {110}, {111}, {112}等所包括的等价晶面。 4. 总结3种典型的晶体结构的晶体学特征。 5. 在立方晶系中画出以[001]为晶带轴的所有晶面。 6. 面心立方晶体的(100),(110),(111)等晶面的面间距和面密度，并指出面间距最大的面。 7. Ni的晶体结构为面心立方结构，其原子半径为r =0.1243求Ni的晶格常数和密度。 8. Mo的晶体结构为体心立方结构，其晶格常数a=0.3147nm，试求Mo的原子半径r。 9. 在Fe中形成1mol空位的能量为104. 67kJ,试计算从20C升温至850C时空位数目增加多少倍？ 10. 判断下列位错反应能否进行。 1) a/2[10-1]+a/6卜121]宀a/3[11-1] 2) a[100]宀a/2[101]+a/2[10-1] 3) a/3[112]+a/2[111] 宀a/6{1]1 4) a[100] a/2[111]+a/2[1-1-1] 11. 若面心立方晶体中有b=a/2[-101]的单位位错及b=a/6[12-1]的不全位错，此二位错相遇 产生位错反应。 1) 问此反应能否进行？为什么？ 2) 写出合成位错的柏氏矢量，并说明合成位错的类型。 12. 已知柏氏矢量b=0.25nm，如果对称倾侧晶界的取向差=1及10°求晶界上位错之间的距 离。从计算结果可得到什么结论？ 13. ①计算fee和bee晶体中四面体间隙及八面体间隙的大小(用原子半径尺表示)，并注明间 材料科学基础试题库 材料科学基础》试题库 一、选择 1、在柯肯达尔效应中，标记漂移主要原因是扩散偶中________ 。 A、两组元的原子尺寸不同 B、仅一组元的扩散 C、两组元的扩散速率不同 2、在二元系合金相图中，计算两相相对量的杠杆法则只能用于________ 。 A、单相区中 B、两相区中 C、三相平衡水平线上 3、铸铁与碳钢的区别在于有无______ 。 A、莱氏体 B、珠光体 C、铁素体 4、原子扩散的驱动力是_____ 。 A、组元的浓度梯度 B、组元的化学势梯度 C、温度梯度 5、在置换型固溶体中，原子扩散的方式一般为_______ 。 A、原子互换机制 B、间隙机制 C、空位机制 6、在晶体中形成空位的同时又产生间隙原子，这样的缺陷称为________ 。 A、肖脱基缺陷 B、弗兰克尔缺陷 C、线缺陷 7、理想密排六方结构金属的 c/a 为_____ 。 A、1.6 B、2 XV (2/3) C、“ (2/3) 8、在三元系相图中，三相区的等温截面都是一个连接的三角形，其顶点触及 A、单相区 B、两相区 C、三相区 9、有效分配系数Ke表示液相的混合程度，其值范围是_________ o(其中Ko是平衡分配系数) A、 1 期末总复习 一、名词解释 空间点阵：表示晶体中原子规则排列的抽象质点。 配位数：直接与中心原子连接的配体的原子数目或基团数目。 对称：物体经过一系列操作后，空间性质复原；这种操作称为对称操作。 超结构：长程有序固溶体的通称 固溶体：一种元素进入到另一种元素的晶格结构形成的结晶，其结构一般保持和母相一致。 致密度：晶体结构中原子的体积与晶胞体积的比值。 正吸附：材料表面原子处于结合键不饱和状态，以吸附介质中原子或晶体内部溶质原子达到平衡状态，当溶质原子或杂质原子在表面浓度大于在其在晶体内部的浓度时称为正吸附； 晶界能：晶界上原子从晶格中正常结点位置脱离出来，引起晶界附近区域内晶格发生畸变，与晶内相比，界面的单位面积自由能升高，升高部分的能量为晶界能； 小角度晶界：多晶体材料中，每个晶粒之间的位向不同，晶粒与晶粒之间存在界面，若相邻晶粒之间的位向差在10°～2°之间，称为小角度晶界； 晶界偏聚：溶质原子或杂质原子在晶界或相界上的富集，也称内吸附，有因为尺寸因素造成的平衡偏聚和空位造成的非平衡偏聚。 肖脱基空位：脱位原子进入其他空位或者迁移至晶界或表面而形成的空位。 弗兰克耳空位：晶体中原子进入空隙形而形成的一对由空位和间隙原子组成的缺陷。 刃型位错：柏氏矢量与位错线垂直的位错。 螺型位错：柏氏矢量与位错线平行的位错。 柏氏矢量：用来表征晶体中位错区中原子的畸变程度和畸变方向的物理量。 单位位错：柏氏矢量等于单位点阵矢量的位错 派—纳力：位错滑动时需要克服的周围原子的阻力。 过冷：凝固过程开始结晶温度低于理论结晶温度的现象。 过冷度：实际结晶温度和理论结晶温度之间的差值。 均匀形核：在过冷的液态金属中，依靠金属本身的能量起伏获得成核驱动力的形核过程。 过冷度：实际结晶温度和理论结晶温度之间的差值。 形核功：形成临界晶核时，由外界提供的用于补偿表面自由能和体积自由能差值的能量。 马氏体转变：是一种无扩散型相变，通过切变方式由一种晶体结构转变另一种结构，转变过程中，表面有浮凸，新旧相之间保持严格的位向关系。或者：由奥氏体向马氏体转变的 名词解释 1. 空间点阵：是表示晶体结构中质点周期性重复规律得几何图形. 2. 同素异构：是指某些元素在t和p变化时，晶体结构发生变化得特征. 3. 固溶体：当一种组分（溶剂）内溶解了其他组分（溶质）而形成的单一、均匀的晶态固体，其晶体结构保持溶剂组元的晶体结构时，这种相就称固溶体。 4. 电子浓度：固溶体中价电子数目e 与原子数目之比。 5. 间隙固溶体：溶质原子溶入溶剂间隙形成的固溶体 6. 晶胞: 能完全反映晶格特征得最小几何单元 7. 清洁表面：是指不存在任何吸附、催化反应、杂质扩散等物理化学效应得表面，这种表面的化学组成与体内相同，但周期结构可以不同于体内。 8. 润湿：是一种流体从固体表面置换另一种流体的过程。 9. 表面改性：是利用固体表面的吸附特性，通过各种表面处理来改变固体表面得结构和性质以适应各种预期要求。 10. 晶界：凡结构相同而取向不同的晶体相互接触，其接触面称为晶界。 11. 相平衡：一个多相系统中，在一定条件下，当每一相的生成速度与它的消失速度相等时，宏观上没有任何物质在相间传递，系统中每一个相的数量均不随时间而变化，这时系统便达到了相平衡。 12. 临界晶胚半径rk ：新相可以长大而不消失的最小晶胚半径. 13．枝晶偏析: 固溶体非平衡凝固时不同时刻结晶的固相成分不同导致树枝晶内成分不均匀的现象（或树枝晶晶轴含高熔点组元较多，晶枝间低熔点组元较多的现象）. 14. 扩散：由构成物质的微粒得热运动而产生得物质迁移现象。扩散的宏观表现为物质的定向输送。 15. 反应扩散: 在扩散中由于成分的变化，通过化学反应而伴随着新相的形成（或称有相变发生）的扩散过程称为“反应扩散”，也称为“相变扩散。 16. 泰曼温度：反应开始温度远低于反应物熔点或系统低共熔温度，通常相当于一种反应物开始呈现显著扩散作用的温度，此温度称为泰曼温度或烧结温度。 18. 相变：随自由能变化而发生的相的结构变化。 19. 什么是相律：表示材料系统相平衡得热力学表达式，具体表示系统自由能、组元数和相数之间得关系。 20. 二次再结晶：指少数巨大晶粒在细晶消耗时成核长大得过程，又称晶粒异常长大和晶粒不连续生长。 21. 均匀成核:组成一定，熔体均匀一相，在结晶温度下析晶，发生在整个熔体内部，析出物质组成与熔体一致。 22. 固溶强化：溶质原子加入到溶剂原子中形成固溶体，固溶体在 23. 相：化学成分相同，晶体结构相同并有界面与其他部分分开的均匀组成部分。 24. 过冷度: 实际开始结晶温度与理论结晶温度之间的差。 25. 固态相变：固态物质在温度、压力、电场等改变时，从一种组织结构转变成另一种组织结构。 26. 稳定分相：分相线和液相线相交（分相区在液相线上）, 分相后两相均为热力学的稳定相。 27. 马氏体相变：一个晶体在外加应力的作用下通过晶体的一个分立体积的剪切作用以极迅速的速率而进行的相变。 28. 无扩散型固态相变：在相变过程中并不要求长程扩散,只需要原子作一些微量 《材料科学基础》考试试卷（第一套） 课程号 6706601060 考试时间 120 分钟 一、 名词解释（简短解释，每题2分，共20分） 空间点阵 线缺陷 吸附 渗碳体组织 适用专业年级（方向）： 材 料 科 学 与 工 程 专 业 2006 级 考试方式及要求： 闭 卷 考 试 固态相变 稳态扩散 形核率 调幅分解 霍尔-配奇方程 平衡凝固 二、选择题（只有一个正确答案，每题1分，共10分） 1、弯曲表面的附加压力△P 总是( ) 曲面的曲率中心。 A.指向 B.背向 C.平行 D.垂直 2、润湿的过程是体系吉布斯自由能( )的过程。 A.升高 B.降低 C.不变 D.变化无规律 3、一级相变的特点是，相变发生时，两平衡相的( )相等，但其一阶偏微分不相等。 A.熵 B.体积 C.化学势 D.热容 4、固溶体合金的凝固是在变温下完成的，形成于一定温度区间，所以在平衡凝固条件下所得到的固溶体晶粒( ) A.成分内外不均匀 B.不同温度下形成的各晶粒成分是不同的 C.晶粒内外，晶粒形成不分先后，同母液成分是一致的 5、强化金属材料的各种手段，考虑的出发点都在于( ) A.制造无缺陷的晶体或设置位错运动的障碍 B.使位错增殖 C.使位错适当的减少 6、既能提高金属的强度，又能降低其脆性的手段是( ) A.加工硬化 B. 固溶强化 C. 晶粒细化 7、根据显微观察，固液界面有两种形式，即粗糙界面与光滑界面，区分两种界面的依据是值大小( ) A. α<=2为光滑界面 B. α>=1为光滑界面 C. α>=5为光滑界面 8、渗碳处理常常在钢的奥氏体区域进行，这是因为( ) A. 碳在奥氏体中的扩散系数比在铁素体中大 B. 碳在奥氏体中的浓度梯度比在铁素体中大 C. 碳在奥氏体中的扩散激活能比在铁素体中小 9、界面能最低的相界面是( ) A. 共格界面 B. 孪晶界 C. 小角度晶界 10、铁碳合金组织中的三次渗碳体来自于( ) 几种强化加工硬化：金属材料在再结晶温度以下塑性变形时强度和硬度升高，而塑性和韧性降低的现象。 强化机制：金属在塑性变形时，晶粒发生滑移，出现位错的缠结，使晶粒拉长、破碎和纤维化，金属内部产生了残余应力。 细晶强化：是由于晶粒减小，晶粒数量增多，尺寸减小，增大了位错连续滑移的阻力导致的强化；同时由于滑移分散，也使塑性增大。 弥散强化：又称时效强化。是由于细小弥散的第二相阻碍位错运动产生的强化。包括切过机制和绕过机制。（2 分） 复相强化：由于第二相的相对含量与基体处于同数量级是产生的强化机制。其强化程度取决于第二相的数量、尺寸、分布、形态等，且如果第二相强度低于基体则不一定能够起到强化作用。（2 分） 固溶强化：固溶体材料随溶质含量提高其强度、硬度提高而塑性、韧性下降的现象。。包括弹性交互作用、电交互作用和化学交互作用。 几种概念 1、滑移系：一个滑移面和该面上一个滑移方向的组合。 2、交滑移：螺型位错在两个相交的滑移面上运动，螺位错在一个滑移面上运动遇有障碍，会转动到另一滑移面上继续滑移，滑移方向不变。 3、屈服现象：低碳钢在上屈服点开始塑性变形，当应力达到上屈服点之后开始应力降落，在下屈服点发生连续变形而应力并不升高，即出现水平台（吕德斯带）原因：柯氏气团的存在、破坏和重新形成，位错的增殖。 4、应变时效：低碳钢经过少量的预变形可以不出现明显的屈服点，但是在变形后在室温下放置一段较长时间或在低温经过短时间加热，在进行拉伸试验，则屈服点又重复出现，且屈服应力提高。 5、形变织构：随塑性变形量增加，变形多晶体某一晶体学取向趋于一致的现象。滑移和孪晶的区别 滑移是指在切应力的作用下，晶体的一部分沿一定晶面和晶向，相对于另一部分发生相对移动的一种运动状态。 孪生：在切应力作用下，晶体的一部分相对于另一部分沿一定的晶面和晶向发生均匀切变并形成晶体取向的镜面对称关系。 伪共晶：在不平衡结晶条件下，成分在共晶点附近的合金全部变成共晶组织，这种非共晶成分的共晶组织，称为伪共晶组合。 扩散驱动力：化学位梯度是扩散的根本驱动力。 一、填空题（20 分，每空格1 分） 1. 相律是在完全平衡状态下，系统的相数、组元数和温度压力之间的关系，是系统的平衡条件的数学表达式：f=C-P+2 2. 二元系相图是表示合金系中合金的相与温度、成分间关系的图解。 3?晶体的空间点阵分属于7大晶系，其中正方晶系点阵常数的特点为a=b M c,a = B =Y =90°，请列举除立方和正方晶系外其他任意三种晶系的名称三斜、单斜、六方、菱方、正交（任选三种）。 4. 合金铸锭的宏观组织包括表层细晶区、柱状晶区和中心等轴晶区三部分。 5．在常温和低温下，金属的塑性变形主要是通过滑移的方式进行的。此外还有孪生和扭 Test of Fundamentals of Materials Science 材料科学基础试题库 郑举功编 一、填空题 0001.烧结过程的主要传质机制有_____、_____、_____ 、_____，当烧结分别进行四种传质时，颈部增长x/r与时 间t的关系分别是_____、_____、_____ 、_____。 0002.晶体的对称要素中点对称要素种类有_____、_____、_____ 、_____ ，含有平移操作的对称要素种类有_____ 、_____ 。 0003.晶族、晶系、对称型、结晶学单形、几何单形、布拉菲格子、空间群的数目分别是_____、_____ 、_____ 、_____ 、_____ 、_____ 。 0004.晶体有两种理想形态，分别是_____和_____。 0005.晶体是指内部质点排列的固体。 0006.以NaCl晶胞中（001）面心的一个球（Cl-离子）为例，属于这个球的八面体空隙数为，所以属于这个球的四面体空隙数为。 0007.与非晶体比较晶体具有自限性、、、、和稳定性。 0008.一个立方晶系晶胞中，一晶面在晶轴X、Y、Z上的截距分别为2a、1/2a 、2/3a，其晶面的晶面指数是。 0009.固体表面粗糙度直接影响液固湿润性，当真实接触角θ时，粗糙度越大，表面接触角，就越容易湿润；当θ，则粗糙度，越不利于湿润。 0010.硼酸盐玻璃中，随着Na2O（R2O）含量的增加，桥氧数，热膨胀系数逐渐下降。当Na2O含量达到15%—16%时，桥氧又开始，热膨胀系数重新上升，这种反常现象就是硼反常现象。 0011.晶体结构中的点缺陷类型共分、和三种，CaCl2中Ca2+进入到KCl间隙中而形成点缺陷的反应式为。 0012.固体质点扩散的推动力是________。 0013.本征扩散是指__________，其扩散系数D＝_________,其扩散活化能由________和_________ 组成。0014.析晶过程分两个阶段，先______后______。 0015.晶体产生Frankel缺陷时，晶体体积_________，晶体密度_________；而有Schtty缺陷时，晶体体积_________,晶体密度_________。一般说离子晶体中正、负离子半径相差不大时，_________是主要的；两种离子半径相差大时，_________是主要的。 0016.少量CaCl2在KCl中形成固溶体后，实测密度值随Ca2+离子数/K＋离子数比值增加而减少，由此可判断其缺陷反应式为_________。 0017.Tg是_________,它与玻璃形成过程的冷却速率有关，同组分熔体快冷时Tg比慢冷时_________ ,淬冷玻璃比慢冷玻璃的密度_________,热膨胀系数_________。 0018.同温度下，组成分别为：(1) 0.2Na2O－0.8SiO2 ；(2) 0.1Na2O－0.1CaO－0.8SiO2 ;(3) 0.2CaO－0.8SiO2 的三种熔体，其粘度大小的顺序为_________。 0019.三T图中三个T代表_________, _________,和_________。 0020.粘滞活化能越_________ ,粘度越_________ 。硅酸盐熔体或玻璃的电导主要决定于_________ 。 0021.0.2Na2O-0.8SiO2组成的熔体，若保持Na2O含量不变，用CaO置换部分SiO2后，电导_________。0022.在Na2O－SiO2熔体中加入Al2O3(Na2O/Al2O3<1),熔体粘度_________。 0023.组成Na2O . 1/2Al2O3 . 2SiO2的玻璃中氧多面体平均非桥氧数为_________。 0024.在等大球体的最紧密堆积中，六方最紧密堆积与六方格子相对应，立方最紧密堆积与_______ 相对应。0025.在硅酸盐晶体中，硅氧四面体之间如果相连，只能是_________方式相连。 0026.离子晶体生成Schttky缺陷时，正离子空位和负离子空位是同时成对产生的，同时伴随_________的增加。0027.多种聚合物同时并存而不是一种独存这就是熔体结构_________的实质。在熔体组成不变时，各级聚合物的数量还与温度有关，温度升高，低聚物浓度增加。 0028.系统中每一个能单独分离出来并_________的化学均匀物质，称为物种或组元，即组份。例如，对于食盐的水溶液来说，NaCl与H2O都是组元。而Na+、Cl－、H+、OH－等离子却不能算是组元，因为它们都不能作为独立的物质存在。 0029.在弯曲表面效应中，附加压力ΔP总是指向曲面的_________，当曲面为凸面时，ΔP为正值。 0030.矿化剂在硅酸盐工业中使用普遍，其作用机理各异，例在硅砖中加入1-3％[Fe2O3＋Ca2(OH)2]做矿化剂，能使大部分a-石英不断溶解同时不断析出a-磷石英，从而促进a-石英向磷石英的转化。水泥生产中 材料科学基础期末总结复习资料 1、名词解释 （1）匀晶转变：由液相结晶出单相固溶体的过程称为匀晶转变。 （2）共晶转变：合金系中某一定化学成分的合金在一定温度下，同时由液相中结晶出两种不同成分和不同晶体结构的固相的过程称 为共晶转变。 （3）包晶转变：成分为H点的δ固相，与它周围成分为B点的液相L，在一定的温度时，δ固相与L液相相互作用转变成成分是J 点的另一新相γ固溶体，这一转变叫包晶转变或包晶反应。即HJB---包晶转变线，LB+δH→rJ （4）枝晶偏析：合金以树枝状凝固时，枝晶干中心部位与枝晶间的溶质浓度明显不同的成分不均匀现象。 （5）晶界偏析：晶粒内杂质原子周围形成一个很强的弹性应变场,相应的化学势较高,而晶界处结构疏松,应变场弱,化学势低,所以晶粒内杂质会在晶界聚集,这种使得溶质在表面或界面上聚集的现象称为晶界偏析 （6）亚共晶合金：溶质含量低于共晶成分，凝固时初生相为基体相的共晶系合金。 （7）伪共晶：非平衡凝固时，共晶合金可能获得亚（或过）共晶组织，非共晶合金也可能获得全部共晶组织，这种由非共晶合金所获得的全部共晶组织称为伪共晶组织。 （8）离异共晶：在共晶转变时，共晶中与初晶相同的那个相即附着在初晶相之上，而剩下的另一相则单独存在于初晶晶粒的晶界处，从而失去共晶组织的特征，这种被分离开来的共晶组织称为离异共晶。 （9）纤维组织：当变形量很大时，晶粒变得模糊不清，晶粒已难以分辨而呈现出一片如纤维状的条纹，这称为纤维组织。 （10）胞状亚结构：经一定量的塑性变形后，晶体中的位错线 通过运动与交互作用，开始呈现纷乱的不均匀分布，并形成位错缠结，进一步增加变形度时，大量位错发生聚集，并由缠结的位错组成胞状亚结构。 （11）加工硬化：随着冷变形程度的增加，金属材料强度和硬 度指标都有所提高，但塑性、韧性有所下降。 （12）结构起伏：液态结构的最重要特征是原子排列为长程无序、短程有序，并且短程有序原子集团不是固定不变的，它是一种此消彼长、瞬息万变、尺寸不稳定的结构，这种现象称为结构起伏。 （13）能量起伏：能量起伏是指体系中每个微小体积所实际具 有的能量，会偏离体系平均能量水平而瞬时涨落的现象。 （14）垂直长大：对于粗糙界面，由于界面上约有一半的原子 位置空着，故液相的原子可以进入这些位置与晶体结合起来，晶体便连续地向液相中生长，故这种长大方式为垂直生长。 （15）滑移临界分切应力：晶体的滑移是在切应力作用下进行的，但其中许多滑移系并非同时参与滑移，而只有当外力在某一滑移 几种强化 加工硬化:金属材料在再结晶温度以下塑性变形时强度与硬度升高,而塑性与韧性降低的现象。 强化机制:金属在塑性变形时,晶粒发生滑移,出现位错的缠结,使晶粒拉长、破碎与纤维化,金属内部产生了残余应力。 细晶强化:就是由于晶粒减小,晶粒数量增多,尺寸减小,增大了位错连续滑移的阻力导致的强化;同时由于滑移分散,也使塑性增大。 弥散强化:又称时效强化。就是由于细小弥散的第二相阻碍位错运动产生的强化。包括切过机制与绕过机制。(2 分) 复相强化:由于第二相的相对含量与基体处于同数量级就是产生的强化机制。其强化程度取决于第二相的数量、尺寸、分布、形态等,且如果第二相强度低于基体则不一定能够起到强化作用。(2 分) 固溶强化:固溶体材料随溶质含量提高其强度、硬度提高而塑性、韧性下降的现象。。包括弹性交互作用、电交互作用与化学交互作用。 几种概念 1、滑移系:一个滑移面与该面上一个滑移方向的组合。 2、交滑移:螺型位错在两个相交的滑移面上运动,螺位错在一个滑移面上运动遇有障碍,会转动到另一滑移面上继续滑移,滑移方向不变。 3、屈服现象:低碳钢在上屈服点开始塑性变形,当应力达到上屈服点之后开始应力降落,在下屈服点发生连续变形而应力并不升高,即出现水平台(吕德斯带) 原因:柯氏气团的存在、破坏与重新形成,位错的增殖。 4、应变时效:低碳钢经过少量的预变形可以不出现明显的屈服点,但就是在变形后在室温下放置一段较长时间或在低温经过短时间加热,在进行拉伸试验,则屈服点又重复出现,且屈服应力提高。 5、形变织构:随塑性变形量增加,变形多晶体某一晶体学取向趋于一致的现象。 滑移与孪晶的区别 滑移就是指在切应力的作用下,晶体的一部分沿一定晶面与晶向,相对于另一部分发生相对移动的一种运动状态。 孪生:在切应力作用下,晶体的一部分相对于另一部分沿一定的晶面与晶向发生均匀切变并形成晶体取向的镜面对称关系。 伪共晶:在不平衡结晶条件下,成分在共晶点附近的合金全部变成共晶组织,这种非共晶成分的共晶组织,称为伪共晶组合。 扩散驱动力:化学位梯度就是扩散的根本驱动力。 一、填空题(20 分,每空格1 分) 1、相律就是在完全平衡状态下,系统的相数、组元数与温度压力之间的关系,就是系统的平衡条件的数学表达式: f=C-P+2 2、二元系相图就是表示合金系中合金的相与温度、成分间关系的图解。 3、晶体的空间点阵分属于7 大晶系,其中正方晶系点阵常数的特点为a=b≠c,α= β=γ=90°,请列举除立方与正方晶系外其她任意三种晶系的名称三斜、单斜、六方、菱方、正交(任选三种)。 4、合金铸锭的宏观组织包括表层细晶区、柱状晶区与中心等轴晶区三部分。材料科学基础复习题
《材料科学基础》期末考试试卷及参考答案,2019年6月
材料科学基础上复习题库
材料科学基础试题库
材料科学基础期末考试
完整版材料科学基础复习题
材料科学基础期末考试
材料科学基础期末试题
材料科学基础试题库答案 (1)
2019年材料科学基础期末总结复习资料
材料科学基础期末试题
相关主题
文本预览
