插拔式接线端子的应用优势
随着电子信息产业的持续发展，未来几年内，中国市场对插拔式接线端子产品的需求将继续扩大。插拔式接线端子属于线路板接线端子，其作为使用最为广泛的一类产品深受行业伙伴的青睐。
插拔式系列接线端子主要用于实现电气连接。插拔式接线端子布线方案的优点是调试快，不易出错。具体来讲，插拔式接线端子有以下优势：
1.大接线容量，可适应各种接线要求；
2.压线框与焊针机械解耦，即由于夹线框与焊针不连为一体，拧紧螺钉时的扭矩不会传至焊点上；
3.焊针四棱形，端部收缩变细。在插入焊孔时，增大了接触面积，焊液易溶入焊孔，不易虚焊；
4.焊针为铜合金，焊针无污物保证了焊接的长期可靠性；
5.镀锡焊针，易于焊接；
6.带散热通道；
7.焊针端部收缩变细，易于安装。
百科名片 接线端子型号主要是各接线端子生产、制造厂商根据自身研发的产品、类别，对具体的端子产品进行的一种分类型的编排。 接线端子型号存在的意义：便于端子客户搜索到自己想要的具体型号、产品；便于生产厂商管理；便于代理商和经销商管理；同时节省了接线端子实物所占据的时间与空间。 识别标准 本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。 1 主题内容与适用范围 本标准规定了识别电器设备（以下简称设备）接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。2 引用标准 GB 4728 电气图用图形符号GB5465 电气设备用图形符号 3 识别方法 可采用下列一种或多种方法识别设备接线端子和特定导线线端。 3.1 采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相 对位置。 3.2 采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端的颜色标记。 3.3 采用GB5465中规定的图形符号。若需采用辅助符号，应与GB4728中的图形一致。 3.4采用本标准第5章中规定的字母数字符号。 4 识别方法的应用 颜色、图形符号或字母数字符号应标注在相应的线端或邻近处。当采用两种以上的识别方法，并可以能出现混淆时，这两种识别方法的相互关系必须在有关文件中说明。 参照范例： Jite/杰特欧式接线端子JTB 列表 三门湾JHY1系列接线端子列表 （具体参照型号可以在品牌端子企业官网查到） 市场优势 1.接线端子市场收获硕果 在接线端子市场日渐白热化的情型下，许多国内电子元器件代理商通过提供多元化服
网站首页 / 产品目录 / 铜管端子 / 日成铜管端子 HUPD90 日成铜管端子 HUPD90 特点:90度端头 产品材质,日成HUP铜管端子采用优质紫铜制成,导电性良好,,耐久性不易老化. 产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线 美观, 产品颜色:见实物图片 国际认证:欧盟RoHS环保认证,欧洲CE认证. 产品特性:品质优良,压紧后不断裂松开,-40度耐热至150度正常使用. 使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可. 特性: 管端尺寸适于细绞线，标准 VDE60228（如VDE 0295 第 5、6 类） HUP内孔扩大型，易于插入电缆 不带窥视孔的电缆端子，型号：HUP35D-8/N Hole for eyes 细绞线截面图 优势： 在受到机械应力时或在强振下连接，同样可以实现最优的稳定性。 维修和维护工作较少。应用领域更为广泛。 压接电缆端子形成 45°和 90°的角度。 为即使是转角型的和困难的安装提供合适的解决方案。 接线端子冷压端子铜管端子 产品规格
90度-型号Item No.E DφdφW B L1 HUPD90-10/5 5.38 5.5121413.5 HUPD90-10/6 6.58 5.5121413.5 HUPD90-10/88.58 5.5161418.5 HUPD90-10/1010.58 5.5161422.5 HUPD90-10/12138 5.5191422.5 HUPD90-16/5 5.39.5 6.6131513.5 HUPD90-16/6 6.59.5 6.6131513.5 HUPD90-16/88.59.5 6.6161520 HUPD90-16/1010.59.5 6.6171524 HUPD90-16/12139.5 6.6191524 HUPD90-25/5 5.3117.9151715 HUPD90-25/6 6.5117.9151715 HUPD90-25/88.5117.9171720 HUPD90-25/1010.5117.9171724 HUPD90-25/1213117.9191724 HUPD90-35/6 6.512.59.2171915 HUPD90-35/88.512.59.2181920 HUPD90-35/1010.512.59.2181924 HUPD90-35/121312.59.2191924 HUPD90-35/141512.59.2211924 HUPD90-50/6 6.51511212120 HUPD90-50/88.51511212120 HUPD90-50/1010.51511212124 HUPD90-50/12131511212126 HUPD90-50/14151511232126 HUPD90-50/16171511282126 HUPD90-70/88.51713252520 HUPD90-70/1010.51713252524
1.DTL型铜铝接线端子返回 DTL系列铜铝接线端子适 用于配电装置中各种圆形、半圆扇 形铝芯、电力电缆与电气设备铜端 的过度连接.使用铝棒为L3，铜棒 为T2.该产品采用摩擦焊接工艺制 造,具有机械强度高,通电性能好, 抗电化腐蚀,使用寿命长等优点. DTL系列铜铝接线端子尺寸表 型号插 入 导 线 截 面 mm2 外形尺寸(mm) ?D d L L1B DTL-16168.5116703016 DTL-25258.5127753418 DTL-353510.5148.5853820.5 DTL-505010.5169.8904023 DTL-707012.51811.51024826 DTL-959512.52113.51125228 DTL-12012014.523151205330 DTL-15015014.52516.51265634 DTL-185185172718.51335837 DTL-2402401730211406040 DTL-3003002134241606550 DTL-4004002138271707050 下 2.ＤT型堵油式铜接线端子返回
铜接线端子适用于配电装置中各种圆形、半圆扇型铜芯、 电力电缆与电气设备的连接，该产品采用T2铜棒压制而成， 导电性能好，是铜线电缆终端连接最佳的选择。 ＤＴ型堵油式铜接线端子尺寸表 型号 插入导线 截面（mm2） 外形尺寸（mm） ? D d L L1 B DT-16 16 8.5 10 6.5 66 30 16 DT-25 25 8.5 11 7 70 34 18 DT-35 35 10.5 12 8.5 78 36 20.5 DT-50 50 10.5 14 9.5 85 40 23 DT-70 70 12.5 16 11.5 93 44 26 DT-95 95 12.5 18 13.5 104 47 28 DT-120 120 14.5 20 15 113 49 30 DT-150 150 14.5 22 16.5 117 52 34 DT-185 185 17 25 18.5 125 56 37 DT-240 240 17 27 21 136 60 40 DT-300 300 21 31 23.5 155 62 50 DT-400 400 21 36 27 160 65 50 （注：表面处理：①纯化、②镀银、③镀锡，表面要求由用户选择） 上一页下一3.ＤＬ型堵油式铝接线端子返回
1.DTL 型铜铝接线端子 返回 DTL 系列铜铝接线端子适用于配电装置中各种圆形、半圆扇形铝芯、电力电缆与电气设备铜端的过度连接.使用铝棒为L3，铜棒为T2.该产品采用摩擦焊接工艺制造,具有机械强度高,通电性能好,抗电化腐蚀,使用寿命长等优点. DTL 系列铜铝接线端子尺寸表 下 2.ＤT 型堵油式铜接线端子 返回
铜接线端子适用于配电装置中各种圆形、半圆扇型铜芯、 电力电缆与电气设备的连接，该产品采用T 2铜棒压制而成， 导电性能好，是铜线电缆终端连接最佳的选择。 ＤＴ型堵油式铜接线端子尺寸表 （注：表面处理：①纯化、②镀银、③镀锡，表面要求由用户选择） 上一页 下一 3.ＤＬ型堵油式铝接线端子 返回
铝接线端子适用于配电装置中各种圆型、 半圆扇型铝芯、电力电缆与电气设备的连接， 该产品采用L 3铝棒压制而成，导电性能好 ，是铝线电缆终端连接最佳的选择。 上一页 下一
4.BT 型铜连接管 返回 铜连接管适用于配电装置中各种圆型、半圆扇型铜芯、电力电 缆之间的连接。该产品采用T 2铜管加工而成，具有导电性能好，连接方便等优点。 （注：表面处理：①纯化、②镀银、③镀锡，表面要求由用户选择） 上一页 下一页 5.BT1型堵油式铜连接管 返回
堵油式铜连接管适用于配电装置中各种圆型、半圆扇 型铜芯、电力电缆之间的连接。该产品采用T 2铜棒加工而成，具有导电性能好，连接方便等优点。 BT1型堵油式铜连接管外形尺寸 （注：表面处理：①纯化、②镀银、③镀锡，表面要求由用户选择） 上一页 下 6.BTL 型铜铝连接管 返回
插拔式 接线端 子 总共170个产品 间距 极数 定额 线径 2.5 2-24P 125V/4A 28-20AWG 0.5mm22.5 2-24P 125V/4A mm2 2.5 2-24P 125V/4A mm2 2.5 2*(2-24)P 125V/4A mm2 间距极数定额线径 2.5 2*(2-24)P 125V/4A mm23.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2 3.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2 3.81 2-24P 300V/8A 28-16AWG 1.5mm2 间距极数定额线径 3.81 2-24P 300V/8A 28-16AWG 1.5mm23.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2 3.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2 3.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2
间距极数定额线径 3.5/3.81 2-24P 300V/8A 3.81 2-24P 300V/8A 3.81 2-24P 300V/8A 3.5/3.81 2-24P 300V/8A
28-16AWG 1.5mm228-16AWG 1.5mm228-16AWG 1.5mm228-16AWG 1.5mm2 插拔式接线 端子 总共170个产品 间距 极数 定额 线径 3.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm23.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2 3.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2 3.5/3.81 2-24P 300V/8A 28-16AWG 1.5mm2 间距极数定额线径 3.5/3.81 2-24P 300V/8A mm23.5/3.81 2-24P 300V/8A mm2 3.5/3.81 2-24P 300V/8A mm2 3.5/3.81 2-24P 300V/8A mm2 间距极数定额线径 3.5/3.81 2-24P 300V/8A 3.5/3.81 2-24P 300V/8A 3.5/3.81 2*(2-12)P 300V/8A 3.5/3.81 2*(2-12)P 300V/8A

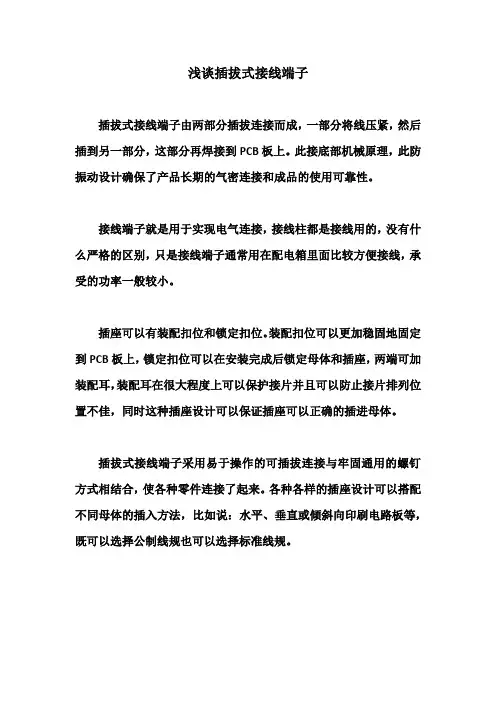

接线端子是电气连接配件属于工业连接器，按照功能分类有，普通接线端子，保险接线端子，试验接线端子，接地接线端子，双层接线端子，双层导通接线端子，三层接线端子，三层导通接线端子，一进双出接线端子，一进三出接线端子，双进双出接线端子，刀闸接线端子，过电压保护接线端子，标记接线端子等。接线端子按电流分类，分为，普通接线端子（小电流接线端子），大电流接线端子（100A以上或25MM线以上）。接线端子按外型分类，可分为导轨式接线端子，固定式接线端子，线路板接线端子等。 接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，接线端子两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。 一：插拔式快速接线端子（如下） 插拔式快速接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来。插拔式快速接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护
接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插拔式快速接线端子就是用于实现电气连接，和接线柱都是接线用的，没有什么严格的区别，只是接线端子通常用在配电箱里面比较方便接线，承受的功率一般较小。在接线端子使用的过程中往往会发生各种各样的问题。如果接线端子黑了，其中的一种可能性并不一定是烧黑，氧化也可能黑。那么怎么去验证是不是烧黑的呢?我们采取的方法是用手指一擦，如果能擦掉，象烟灰一样，那就是被氧化而形成的黑色物质，得用砂纸或者锉刀才能磨掉。原因在于接线端子过热，导致高温的可能有两种：端子松动造成接触电阻过大，从而过热；端子未松动，但是回路因某种未知原因而过电流发热，例如电源电压过高了，或者负载短路了。 二：轨道式接线端子（如下） 产品特点： 1.端子具有通用安装脚因而可安装在U型导轨NC35及G型导轨NC32上； 2.封闭型的螺钉引导孔能够确保理想的螺丝刀操作； 3.对于多个截面等级的端子配备有统一附件,例如端板、分组隔板等等； 4.电位分配可通过接入端子中央的固定桥接件或插入线腔体的边插式桥接件来实现； 5.与普通端子外形一致的接地端子和N线滑块分断端子； 6.采用标识系统ZT,可实现统一标识； 7.图形并茂增强了配线系统立体感官。 三：线路板接线端子（如图）
接线端子设计的通用原则 接线端子是基础的电连接元气件之一，在电气连接中有着举足轻重的作用，接线端子的设计是决定接线端子品质的重要因素之一，简单介绍下设计接线端子时要考虑的一些基本通用原则。 1、产品标准：接线端子属于连接器的范畴，所以在设计接线端子时要参考IEC、UL、CSA、VDE、TU、GB等国际国内对电气连接的标准,也要参考一些行业标准，如JB、GJB等。在中国,通用的接线端子标准是GB14048.7/8。 2、材料的选择：材料的性能直接影响到整个产品的性能，是设计的关键。以通用的PA66为例，这是大多数厂家选用的应用最多的塑胶材料。该材料比较好的符合UL94，V-0阻燃等级，此时设计时CTI参数一定要达到要求，直接影响到最终产品能否通过冲击耐电压和耐老化试验等试验。按照UL规定,可以使用不高于25%的回料与75%的新料一起充分搅拌后混合使用，特别是对一些耐受高电流和高电压的产品，回料的使用应该更低或者不填加。 在五金材料方面，要对有导通电流和必须有弹性的零部件，如接线端子的压片，材料的好坏直接影响到端子的电气性能和连接性能，因为材料的导电率直接影响到温升和接触电阻，弹性的好坏与材料的化学元素、弹性模量、硬度、抗拉强度有关，材料的导电率越大接触电阻就越小温升就越低，插拔力与接触电阻成二次曲线的关系。 在电镀方面，电镀层膜层也直接影响连接器寿命的主要因素。就镀金和镀银来说，银的导电率比金要高，但是其化学稳定性没有金好，所引起的膜层电阻远远大于镀金.但是镀金的成本高，只推荐使用与酸性环境或者更恶劣的应用环境的产品才使用电镀金，而且对压片接触部位采用局部镀金，这样既保证使用性能得到提高,产品成本也大大降低。 3、产品结构：如螺钉防掉、拼接的产品前后呈弧形，长位数变形等，壁厚不均匀造成的缩水变形等。螺钉的防掉目前有以下几种：三条筋防掉、箍口防掉，颈口防掉，冲压防掉，因受技术工艺的影响目前颈口防掉采用不多，而大多数采用颈口防掉，拼接产品组合成长位数的变形问题，产生的主要原因也是因结构不合理导致两拼接隼在前后上下左右受力不平衡，所示在结构设计时要考虑其拼接隼的受力和变形方向。插拔式端子的插拔力与材料、电镀、结构和所应用的行业都有关系，是连接器行业一项重要的机械性能要求。插拔力要平稳，接触电阻要小，要能满足一定的寿命和疲劳度，所以对五金弹片材料的要求较高。对高性能的接线端子,业内都是采用进口的磷铜等高导高弹性材料。 4、模具：接线端子主面主要以塑胶模和五金连续模为主。模具设计和制造的质量对端子零部件的影响很大。
接线端子可以分为欧式接线端子系列、插拔式接线端子系列、 栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙 式接线端子系列，光电耦合型接线端子系列。。等等 接线端子的品牌、系列达到上万种 其市场目前所运用到的品牌有： 德国PHOENIX；Weidmuller；JITE深圳；WAGO;台湾DECA;DINKLE;ANYTEK;上海尤提乐UTILITY ;南京三门湾NJSMW;等系列品。产品包括PCB插拔式、焊针式、弹簧夹持式、螺钉压线框式、轨道式、传统式贯通型端子台；电子模块；模组盒、架、导轨。 插拔式系列接线端子 由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。 欧式系列接线端子 以德国PHOENIX；Weidmuller等端子为代表，是现有接线科技中成本效益最高的形式。 栅栏式系列接线端子 是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。 弹簧式接线端子 是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。 轨道安装式接线端子 采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
端子代号表示方法 “：”前面是端子组件、器件代号，“：”+“序号”是端子编号 【如：】JX11:12表示编号为JX11的端子组、编号为12的端子 电气制图 【项目代号】的含义： 1、高层代号，前缀符号为“=”，如 =M3 2、位置代号，前缀符号为“+”，如 +D123 3、种类代号，前缀符号为“-”，如 -K6 4、端子代号，前缀符号为“：”，如：14 项目代号在图面中不致混淆的前提下，可以省略。 比如：电气原理图中，-KA2表示“编号为2的继电器”，可以简化为KA2。 比如继电保护装置的电流端子JQH8-12这款端子，J表示接线端子的意思，QH8表示SMW品牌-8是第8个系列，-12表示12位的意思。 按端子的功能分类例如南京三门湾有，普通端子，保险端子，试验端子，接地端子，双层端子，双层导通端子，三层端子，三层导通端子，一进双出端子，一进三出端子，双进双出端子，刀闸端子，过电压保护端子，标记端子等。按电流分类，分为，普通端子（小电流端子），大电流端子（100A以上或25MM线以上）。按外型分类。可分为导轨式端子，（比如JH1，JH2，JH5，JH9，JHY1等）固定式端子（比如，TB，TC，X3，X5，H 系列，JQH8-12，JQH8-12B，JQH8-12C等），线路板端子（PCB端子）等。 接线端子型号存在的意义：便于端子客户搜索到自己想要的具体型号、产品；便于生产厂商管理；便于代理商和经销商管理；同时节省了接线端子实物所占据的时间与空间。 编辑本段识别标准 本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。 1 主题内容与适用范围 本标准规定了识别电器设备（以下简称设备）接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。 2 引用标准 GB 4728 电气图用图形符号 GB5465 电气设备用图形符号 3 识别方法 可采用下列一种或多种方法识别设备接线端子和特定导线线端。
