引水压力钢管水压试验方案
1工程概述
宁夏固原地区（宁夏中南部）城乡饮水安全水源工程是将宁夏固原地区南部六盘山东麓雨量较多、水量相对较丰沛的泾河流域地表水，经拦截、调蓄，向北输送到固原中北部干旱缺水地区的区域性水资源优化配置工程。
水源工程始于宁夏泾源县境内的泾河干流源头龙潭水库，由南向北经泾源、什字、
大湾、青石咀、二十里铺止于固原市原州区南郊，线路总长75.24km，输水工程共布置
隧洞11 座。
本工程主要由0#隧洞及管线施工两大部分组成，0#隧洞全长624m马蹄形断面。管线段长度6.214公里主要由DN1800冈管、DN2000冈管、DN1800PCC管、DN2000PCC管连接组成，沿线包括100座建筑物（沟涵、排气补气阀井、管桥、排污检修井、路涵、镇墩等）。
管线前段0+000.00?2+880.00设计为D1800的钢管，总长度2880米，属压力管道，壁厚分为18mn和16mm两种。
引水钢管材质为Q345B型钢管,壁厚分别为16mn和18mm钢管接口焊接形式手工电弧焊焊接，焊缝质量等级为U级，焊缝接口形式为V型，无损探伤抽检比例为100% 技术等级为B级，焊缝评定等级达到U级为合格。
焊缝的超声波检测合格后，做好内外防腐。然后需对压力管道的强度和严密性进行试验，其试验方法采用水压试验法。
2编制依据
1）《主输水线路0+000?1+982.81 （LT35-1 ）段（1#管线I ）技施设计图册》；
2）《主输水线路1+982.81 （LT35-1）?0#隧洞进口段（1#管线II ）技施设计图册》；
3）GB 50268-2008 《给水排水管道施工及验收规范》；
4）SL432-2008《水利工程压力钢管制造安装及验收规范》;
5）CECS19《3 城镇供水长距离输水管道工程技术规程》。
6）现场实际水源及阀井布置情况。
7）建管【2014】33 号关于转发《关于做好宁夏中南部饮水安全工程输水压力管道水压试验工作的有关通知》的通知。
3水压试验组织机构
为了便于更好的组织打压试验，落实参与打压的各级人员的责任，项目部专门成立了水压施工组织结构，机构包括水压试验领导小组及水压试验小组。
1水压试验领导小组：
组长：赵国民
副组长：师海峡
2、水压试验小组：
现场总指挥：王建涛
现场协调负责人：王三虎
现场技术负责人：王恒
现场安全负责人：曹帅兵
现场检查负责人：杨建东
打压记录负责人：王辉
升压负责人：王小伟
升压操作人员：赵柏松
渗漏处理负责人：韩小二
电气保障负责人：赵永智
4水压试验压力选定
根据设计水位高程1915.917m,结合目前管道铺设的水位，计算三个水压试验段落的工作压力，从而确定各个段落的试验压力。
第一段由0+000至0+974.00，全长974m该段在最低点0+974.00位置管中心线高程为1856.00，与设计水位的高差为59.91m,则该段最大工作压力为0.60Mpa。
第二段由0+974.00至1+974.00，全长1000m该段在最低点1+974.00位置管中心线高程为1847.60，与设计水位的高差为68.32m，则该段最大工作压力为0.68Mpa。
第三段由1+974.00至2+880.00，全长906m该段在最低点1+974.00位置管中心线高程为1847.60，与设计水位的高差为68.32m，则该段的工作压力为0.68Mpa。

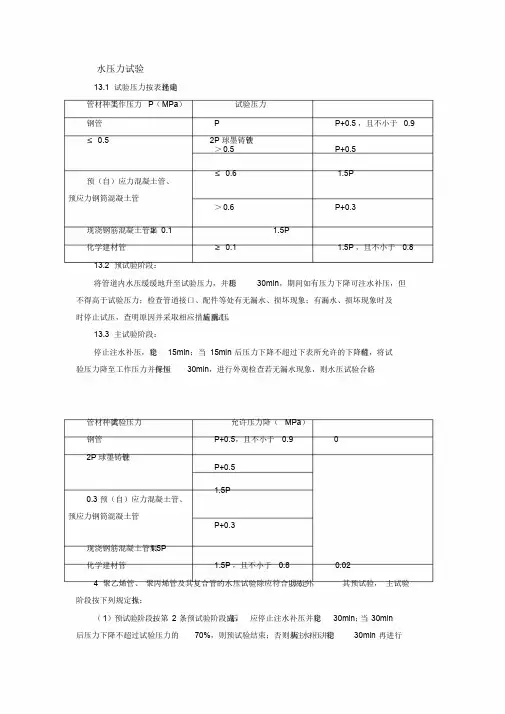

表4-1 压力管道分段水压试验的试验压力（Mpa
结合上表，计算出各个段落的试验压力，如表4-2
表4-2 各个段落的试验压力选定（Mpa
5压力管道的试压分段计划及水压试验方法
5.1试压分段计划
根据规范GB 50268-2008《给水排水管道施工及验收规范》规定：压力管道水压试验的管段长度不宜大于1.0Km；设计另有要求的除外。
本工程钢管段计划分三段试压，具体见附图1《引水钢管试压分段示意图》：第一
段由0+000至0+974.00，全长974m该段工作压力最大为0.6Mpa,试验压力取1.1Mpa；第二段由0+974.00至1+974.00，全长1000m该段工作压力最大为0.68Mpa,试验压力取
1.2Mpa；第三段由1+974.00至2+880.00，全长906m该段工作压力最大为0.68Mpa, 试验压力取1.2Mpa。
5.2试压计划安排
根据目前景区施工进度，首先进行第一段打压，整个打压作业时间分三个阶段：
1）0+974.00 ?1+974.00 第一段试压：
2014年08月25日?29日完成0+974.00?1+974.00第一段（试验段）管道水压预
试验（施工单位自检）；
2014年08月31日完成0+974.00?1+974.00第一段管道水压试验；
2）0+000.00 ?0+974.00 第二段试压：
2014年09月17日?23日完成0+000.00?0+974.00第二段管道水压预试验（施工
单位自检）；
2014年09月25日完成0+000.00?0+974.00第二段管道水压试验；
3）1+974.00 ?2+880.00 第三段试压：
2014年10月20日?26日完成1+974.00?2+880.00第三段管道水压预试验（施工
单位自检）；
2014年10月28日完成1+974.00?2+880.00第三段管道水压试验；
水压试验分段原则是：长度较均匀、取水离泾河较近、排水方便。
6准备工作
6.1参与现场试验作业人员
6.2机具设备材料配置
6.3水压试验设计
根据GB50268-2008给水排水管道施工及验收规范及业主单位下发的建管【2014】33号关于转发《关于做好宁夏中南部饮水安全工程输水压力管道水压试验工作的有关通知》的通知。管道水压试验前，要编制试验设计，其内容包括：后背及堵板的设计；进水管路、排气孔及排水孔的设计；加压设备、压力计的选择及安装的设计；试验管段的稳定措施及安全措施。
管道在进行水压试验时，在水的压力作用下管道将产生巨大的推力，该推力全部
