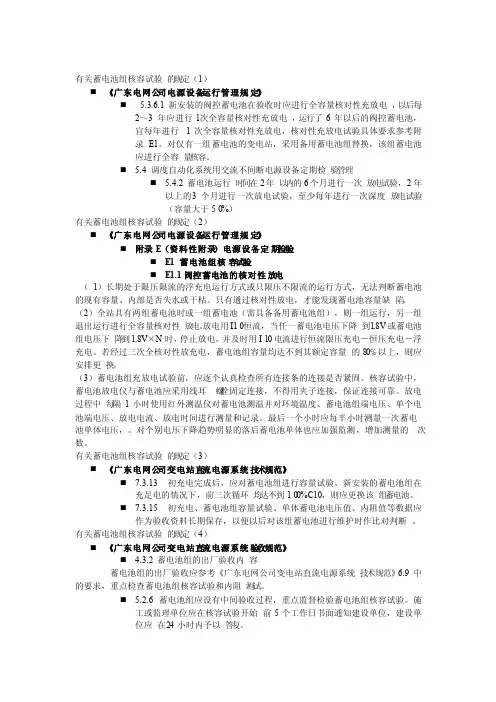

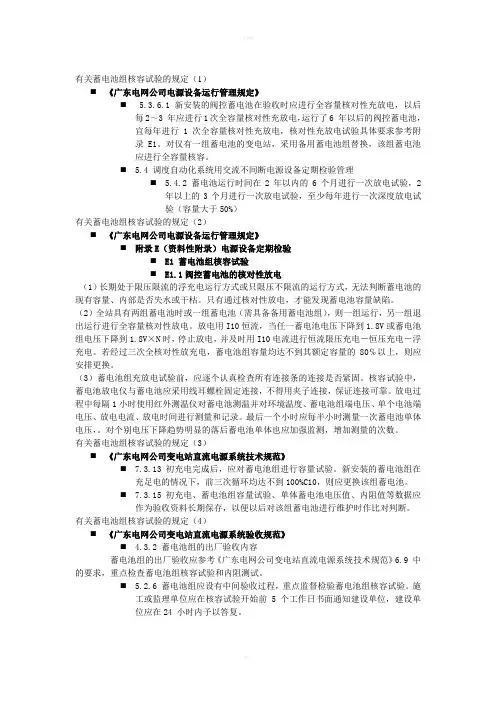

有关蓄电池组核容试验的规定（1）
?《广东电网公司电源设备运行管理规定》
? 5.3.6.1 新安装的阀控蓄电池在验收时应进行全容量核对性充放电，以后每
2～3 年应进行1次全容量核对性充放电，运行了6 年以后的阀控蓄电池，
宜每年进行1 次全容量核对性充放电，核对性充放电试验具体要求参考附
录E1。对仅有一组蓄电池的变电站，采用备用蓄电池组替换，该组蓄电池
应进行全容量核容。
? 5.4 调度自动化系统用交流不间断电源设备定期检验管理
? 5.4.2 蓄电池运行时间在2年以内的6个月进行一次放电试验，2年
以上的3个月进行一次放电试验，至少每年进行一次深度放电试验
（容量大于50%）
有关蓄电池组核容试验的规定（2）
?《广东电网公司电源设备运行管理规定》
?附录E（资料性附录）电源设备定期检验
?E1 蓄电池组核容试验
?E1.1阀控蓄电池的核对性放电
（1）长期处于限压限流的浮充电运行方式或只限压不限流的运行方式，无法判断蓄电池的现有容量、内部是否失水或干枯。只有通过核对性放电，才能发现蓄电池容量缺陷。（2）全站具有两组蓄电池时或一组蓄电池（需具备备用蓄电池组），则一组运行，另一组退出运行进行全容量核对性放电。放电用I10恒流，当任一蓄电池电压下降到1.8V或蓄电池组电压下降到1.8V×N时，停止放电，并及时用I10电流进行恒流限压充电－恒压充电－浮充电。若经过三次全核对性放充电，蓄电池组容量均达不到其额定容量的80℅以上，则应安排更换。
（3）蓄电池组充放电试验前，应逐个认真检查所有连接条的连接是否紧固。核容试验中，蓄电池放电仪与蓄电池应采用线耳螺栓固定连接，不得用夹子连接，保证连接可靠。放电过程中每隔1小时使用红外测温仪对蓄电池测温并对环境温度、蓄电池组端电压、单个电池端电压、放电电流、放电时间进行测量和记录。最后一个小时应每半小时测量一次蓄电池单体电压，。对个别电压下降趋势明显的落后蓄电池单体也应加强监测，增加测量的次数。
有关蓄电池组核容试验的规定（3）
?《广东电网公司变电站直流电源系统技术规范》
?7.3.13 初充电完成后，应对蓄电池组进行容量试验。新安装的蓄电池组在充
足电的情况下，前三次循环均达不到100%C10，则应更换该组蓄电池。
?7.3.15 初充电、蓄电池组容量试验、单体蓄电池电压值、内阻值等数据应作
为验收资料长期保存，以便以后对该组蓄电池进行维护时作比对判断。
有关蓄电池组核容试验的规定（4）
?《广东电网公司变电站直流电源系统验收规范》
? 4.3.2 蓄电池组的出厂验收内容
蓄电池组的出厂验收应参考《广东电网公司变电站直流电源系统技术规范》6.9 中的要求，重点检查蓄电池组核容试验和内阻测试。
? 5.2.6 蓄电池组应设有中间验收过程，重点监督检验蓄电池组核容试验。施
工或监理单位应在核容试验开始前5 个工作日书面通知建设单位，建设单
位应在24 小时内予以答复。
有关蓄电池组核容试验的规定（5）
?《广东电网公司变电站直流电源系统验收规范》
?附录B 广东电网公司蓄电池组出厂验收文档(规范性附录)
B.2 重点试验项目
1. 蓄电池组容量试验的检查
按蓄电池标称容量进行容量试验：至少每小时记录一次，8 小时后，至少每半小时记录一次，单体蓄电池电压放至1.8V。放电仪宜采用自动放电仪。在三次充放电循环之内，若达不到额定容量值的100%，此组蓄电池为不合格。
有关蓄电池组核容试验的规定（6）
?《广东电网公司变电站直流电源系统验收规范》
?附录C 广东电网公司直流系统现场验收文档(规范性附录)
C.9 直流系统重点试验
1.……….
……
10.蓄电池组容量试验的检查
按蓄电池标称容量进行容量试验：至少每小时记录一次，8 小时后，至少每半小时记录一次，单体蓄电池电压放至1.8V。放电仪宜采用自动放电仪。在三次充放电循环之内，若达不到额定容量值的100%，此组蓄电池为不合格。
有关蓄电池组核容试验的规定（7）
?《广东电网公司变电站直流系统定期检验作业指导书》
（单电单充）（双电双充）
? 6.试验仪器、工具材料
?9.放电仪（110kV、220kV）
有关蓄电池组核容试验的规定（8）
?《广东电网公司变电站直流系统定期检验作业指导书》
（单电单充）（双电双充）
?9.3.2 检验项目及工艺要求
?9 蓄电池核容
?9.2阀控蓄电池的核对性放电
（检验标准及方法：退出运行进行全容量核对性放电。放电用I10恒流，当任一蓄电池电压下降到1.8V或蓄电池组电压下降到1.8V×N时，停止放电，将电压不满足的电池进行单体活化，在活化后电池的端电压满足要求后，及时用I10电流进行恒流限压充电－恒压充电－浮充电。若经过三次全核对性放充电，蓄电池组容量均达不到其额定容量的80℅以上，则应安排更换）
（注意事项：1．核容试验中，蓄电池放电仪与蓄电池应采用线耳螺栓固定连接，不得用夹子连接，保证连接可靠。2．放电过程中每隔1小时蓄电池组端电压、单个电池端电压、放电电流、放电时间进行测量和记录。最后一个小时应每半小时测量一次蓄电池单体电压。）核容试验规定的解读（1）
?核容试验的目的：发现蓄电池容量缺陷。
?只有通过核对性放电，才能发现蓄电池容量缺陷。
?核容试验容量计算公式：C=If×t（Ah）
式中：C－蓄电池组容量，单位：Ah（安时）；
If－恒定放电电流，A（安培）；
t－放电时间，h（小时）。
?一般地，以10小时率放电电流恒流放电，I10=C10/10。
核容试验规定的解读（2）
?核容试验的周期：
?新安装，应进行全容量核对性充放电；
?以后每2～3 年，应进行1次全容量核对性充放电；
?运行了6 年以后，宜每年进行1 次全容量核对性充放电
核容试验规定的解读（3）
?核容试验的检验标准与方法：
?放电用I10恒流；
?当任一蓄电池电压下降到1.8V，或蓄电池组电压下降到1.8V×N时，停止
放电。
?及时用I10电流进行恒流限压充电－恒压充电－浮充电。
?新安装验收，在三次充放电循环之内，若达不到额定容量值的100%，此组
蓄电池为不合格。
?已投运的，若经过三次全核对性放充电，蓄电池组容量均达不到其额定容量
的80℅以上，则应安排更换。
核容试验规定的解读（4）
?核容试验的数据保存：
?蓄电池组容量试验、单体蓄电池电压值、内阻值等数据应作为验收资料长期
保存，以便以后对该组蓄电池进行维护时作比对判断。
核容试验规定的解读（5）
?核容试验的注意事项（1）：
?试验前，应逐个检查连接条是否紧固。
?蓄电池间的连接条若连接松动，将导致松动处的接触电阻增大。
?放电过程中，有大电流通过，接触电阻增大，会造成持续发热，温
度升高，成为火灾事故安全隐患。（温度的高低正比于电流的平方，
正比于接触电阻的大小，反比于连接件的散热面积。）
?因此，试验前，必须逐个检查并紧固所有的连接条。
核容试验规定的解读（6）
?核容试验的注意事项（2）：
?试验中，放电仪与蓄电池应采用线耳螺栓固定连接，不得用夹子连接。
?采用夹子连接时，会存在三种电阻：夹子与不锈钢螺丝之间的电阻、
不锈钢螺丝自身的电阻、不锈钢螺丝螺纹与蓄电池螺丝头内螺纹之
间的绕合电阻，导致核容放电时发热。
?接触电阻的增大，是不同夹接或压接方式，在不同的大电流情况下，
造成接触点发热的根本原因；
?连接处可能不够紧固，导致接触电阻增大。放电过程中，连接处将
会温度升高，造成持续红热，成为火灾事故安全隐患。
?即使采用线耳螺栓连接时，一定要连接紧固。
核容试验规定的解读（7）
?核容试验的注意事项（3）：
?放电过程中，每隔1小时使用红外测温仪对蓄电池测温；
?串接放电的蓄电池组，在放电时，个别落后电池，其端电压可以变
为负值；
?U=E-I*R，其中U为端电压，E为电动势，I为放电电流，R为电池
内阻；造成U为负值的原因是E ＜I*R，或E为负值；
?在整个放电过程中，该节电池变为了被充电，放电过程变为了充电
过程；在初始时，U较大，原因是R较大，E＜I*R；逐步地E变
为负值，反向电动势建立起来，内阻R反而逐步减小，U则缓慢变
化；此时充电时化学反应的放热及内阻的发热，使得电池更易发热。
?测温，有利于及时发现这些个别的落后电池，避免火灾事故隐患
核容试验规定的解读（8）
?核容试验的注意事项（4）：
?放电过程中，每隔1小时测量与记录蓄电池组端电压、单个电池端电压、放
电电流、放电时间。
?最后一个小时应每半小时测量一次蓄电池单体电压。
核容试验规定的解读（9）
?核容试验的仪器：宜采用自动放电仪
?“自动”，主要表现在：
?自动根据设定的终止条件，停止放电。一般而言，终止条件有四个：
单体电压低于1.8V、整组电压低于N×1.8V、放电时间达到设定值、
放出容量达到设定值；
?自动记录放电过程中的各项参数，如各节电池的端电压、整组电池
的端电压、放电电流、放电时间，而不再要人工去记录。
?自动生成报告。试验完成后，根据要求自动生成试验报告。
