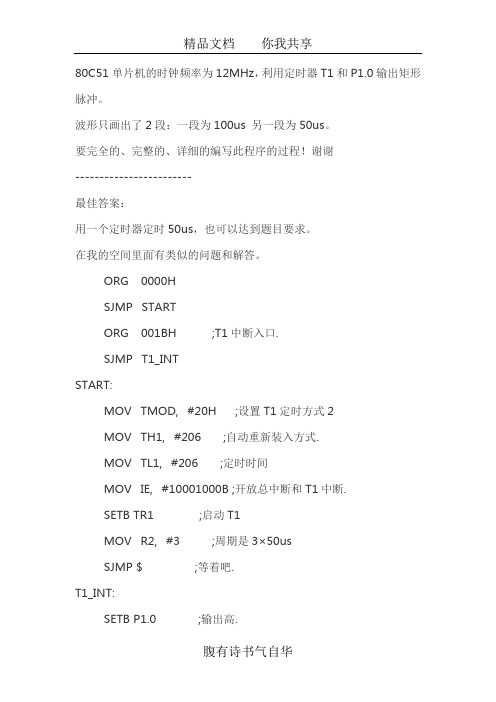

80C51单片机的时钟频率为12MHz，利用定时器T1和P1.0输出矩形脉冲。
波形只画出了2段：一段为100us 另一段为50us。
要完全的、完整的、详细的编写此程序的过程！谢谢
------------------------
最佳答案：
用一个定时器定时50us，也可以达到题目要求。
在我的空间里面有类似的问题和解答。
ORG 0000H
SJMP START
ORG 001BH ;T1中断入口.
SJMP T1_INT
START:
MOV TMOD, #20H ;设置T1定时方式2
MOV TH1, #206 ;自动重新装入方式.
MOV TL1, #206 ;定时时间
MOV IE, #10001000B ;开放总中断和T1中断.
SETB TR1 ;启动T1
MOV R2, #3 ;周期是3×50us
SJMP $ ;等着吧.
T1_INT:
SETB P1.0 ;输出高.
DJNZ R2, T1_END ;R2-1
CLR P1.0 ;减到0，就输出低电平.
MOV R2, #3
T1_END:
RETI ;中断返回.
END ;完.
------------------------
已知51单片机系统晶振频率为12MHz，请利用定时器1工作方式1，中断方式在P2.3输出频率为10Hz的方波。
写出定时设计过程及完整代码
问题补充：用汇编的麻烦写一下
------------------------
最佳答案：
ORG 0000H
SJMP START
ORG 001BH ;T1中断入口.
SJMP T1_INT
START:
MOV TMOD, #10H ;设置T1定时方式1
MOV TH1, #(65536-50000) / 256 ;送入初始值.
MOV TL1, #(65536-50000) MOD 256 ;定时
MOV IE, #10001000B ;开放总中断和T1中断.
SETB TR1 ;启动T1
SJMP $ ;等着吧.
T1_INT:
MOV TH1, #(65536-50000) / 256 ;重新送入初始值.
MOV TL1, #(65536-50000) MOD 256 ;定时
CPL P2.3 ;输出方波.
RETI ;中断返回.
END ;完.
------------------------
===========================================
单片机编程
选用T0操作模式1用于定时，由P1.7输出周期为5ms方波的控制程序，设晶振fosc=6MHz。
------------------------
最佳答案：
ORG 0000H
MOV TMOD, #01H ;T0方式1定时.
SETB TR0 ;启动T0
LOOP:
MOV TH0, #(65536-5000/2/2) / 256 ;送入初始值.
MOV TL0, #(65536-5000/2/2) MOD 256 ;定时
JNB TF0, $ ;等待定时完成.
CLR TF0 ;清除标志.
CPL P1.7 ;输出方波.
SJMP LOOP ;无限循环.
END ;完.
理工大学信息工程与自动化学院学生实验报告 （201 — 201学年第1 学期） 课程名称：单片机技术
一、实验目的 1．掌握定时器T0、T1 的方式选择和编程方法，了解中断服务程序的设计方法，学会实时程序的调试技巧。 2．掌握LED 数码管动态显示程序设计方法。 二、实验原理 1．89C51 单片机有五个中断源(89C52 有六个)，分别是外部中断请求0、外部中断请求1、定时器/计数器0 溢出中断请求、定时器/计数器0 溢出中断请求及串行口中断请求。每个中断源都对应一个中断请求位，它们设置在特殊功能寄存器TCON 和SCON 中。当中断源请求中断时，相应标志分别由TCON 和SCON 的相应位来锁寄。五个中断源有二个中断优先级，每个中断源可以编程为高优先级或低优先级中断，可以实现二级中断服务程序嵌套。在
同一优先级别中，靠部的查询逻辑来确定响应顺序。不同的中断源有不同的中断矢量地址。 中断的控制用四个特殊功能寄存器IE、IP、TCON (用六位)和SCON(用二位)，分别用于控制中断的类型、中断的开／关和各种中断源的优先级别。中断程序由中断控制程序（主程序）和中断服务程序两部分组成： 1）中断控制程序用于实现对中断的控制； 2）中断服务程序用于完成中断源所要求的中断处理的各种操作。 C51 的中断函数必须通过interrupt m 进行修饰。在C51 程序设计中，当函数定义时用了interrupt m 修饰符，系统编译时把对应函数转化为中断函数，自动加上程序头段和尾段，并按MCS-51 系统中断的处理方式自动把它安排在程序存储器中的相应位置。 在该修饰符中，m 的取值为0~31，对应的中断情况如下： 0——外部中断0 1——定时/计数器T0 2——外部中断1 3——定时/计数器T1 4——串行口中断 5——定时/计数器T2 其它值预留。 89C51 单片机设置了两个可编程的16 位定时器T0 和T1，通过编程，可以设定为定时器和外部计数方式。T1 还可以作为其串行口的波特率发生器。
1 51单片机定时器/计时器的使用 步骤： 1、 打开中断允许位： 对IE 寄存器进行控制，IE 寄存器各位的信息如下图所示： EA ： 为0时关所有中断；为1时开所有中断 ET2：为0时关T2中断；为1时开T2中断，只有8032、8052、8752才有此中断 ES ： 为0时关串口中断；为1时开串口中断 ET1：为0时关T1中断；为1时开T1中断 EX1：为0时关1时开 ET0：为0时关T0中断；为1时开T0中断 EX0：为0时关1时开 2、 选择定时器/计时器的工作方式： 定时器TMOD 格式 CPU 在每个机器周期内对T0/T1 检测一次，但只有在前一次检测为1和后一次检测为0时才会使计数器加1。因此，计数器不是由外部时钟负边沿触发，而是在两次检测到负跳变存在时才进行计数的。由于两次检测需要24个时钟脉冲，故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。通常，T0或T1输入线上的计数脉冲频率总小于100kHz 。 方式0：定时器/计时器按13位加1计数，这13位由TH 中的高8位和TL 中的低5位组成，其中TL 中的高3位弃之不用（与MCS-48兼容）。 13位计数器按加1计数器计数，计满为0时能自动向CPU 发出溢出中断请求，但要它再次计数，CPU 必须在其中断服务程序中为它重装初值。 方式1：16位加1计数器，由TH 和TL 组成，在方式1的工作情况和方式0的相同，只是计数器值是方式0的8倍。
2 方式2：计数器被拆成一个8位寄存器TH 和一个8位计数器TL ，CPU 对它们初始化时必须送相同的定时初值。当计数器启动后，TL 按8位加1计数，当它计满回零时，一方面向CPU 发送溢出中断请求，另一方面从TH 中重新获得初值并启动计数。 方式3：T0和T1工作方式不同，TH0和TL0按两个独立的8位计数器工作，T1只能按不需要中断的方式2工作。 在方式3下的TH0和TL0是有区别的：TL0可以设定为定时器/计时器或计数器模式工作，仍由TR0控制，并采用TF0作为溢出中断标志；TH0只能按定时器/计时器模式工作，它借用TR1和TF1来控制并存放溢出中断标志。因此，T1就没有控制位可以用了，故TL1在计满回零时不会产生溢出中断请求的。 显然，T0和T1设定为方式3实际上就相当于设定了3个8位计数器同时工作，其中TH0和TL0为两个由软件重装的8位计数器，TH1和TL1为自动重装的8位计数器，但无溢出中断请求产生。由于TL1工作于无中断请求状态，故用它来作为串口可变波特 3、 为计数器赋值 计数器初值计算 TC =M ?C TC ：计数器初值，M ：计数器模值（2k ），C ：把计数器计满的计数值 定时器初值计算 T =(M ?TC )T 计数 或 TC =M ?T/T 计数 M ：模值，T 计数：单片机时钟周期T CLK （ΦCLK 的倒数）的12倍；TC 为定时器的定时初值，T 为欲定时的时间。 TC =M ?T ×ΦCLK /12 M ：模值，ΦCLK ：单片机时钟周期ΦCLK ；TC 为定时器的定时初值，T 为欲定时的时间。 例如：单片机主脉冲频率ΦCLK 为12MHz ，最大定时时间为： 方式0时 T MAX = 213×1us = 8.192ms 方式1时 T MAX = 216×1us = 65.536ms 方式2和方式3 T MAX = 28×1us = 0.256ms 4TR0：为0时，停T0计数；为1时，启T0计数
16位二进制数转换成BCD码的的快速算法－51单片机2010-02-18 00:43在做而论道上篇博文中，回答了一个16位二进制数转换成BCD码的问题，给出了一个网上广泛流传的经典转换程序。 程序可见： http: 32.html中的HEX2BCD子程序。 .说它经典，不仅是因为它已经流传已久，重要的是它的编程思路十分清晰，十分易于延伸推广。做而论道曾经利用它的思路，很容易的编写出了48位二进制数变换成16位BCD码的程序。 但是这个程序有个明显的缺点，就是执行时间太长，转换16位二进制数，就必须循环16遍，转换48位二进制数，就必须循环48遍。 上述的HEX2BCD子程序，虽然长度仅仅为26字节，执行时间却要用331个机器周期。.单片机系统多半是用于各种类型的控制场合，很多时候都是需要“争分夺秒”的，在低功耗系统设计中，也必须考虑因为运算时间长而增加系统耗电量的问题。 为了提高整机运行的速度，在多年前，做而论道就另外编写了一个转换程序，程序的长度为81字节，执行时间是81个机器周期，（这两个数字怎么这么巧！）执行时间仅仅是经典程序的！.近来，在网上发现了一个链接： ，也对这个经典转换程序进行了改进，话是说了不少，只是没有实质性的东西。这篇文章提到的程序，一直也没有找到，也难辩真假。 这篇文章好像是选自某个著名杂志，但是在术语的使用上，有着明显的漏洞，不像是专业人员的手笔。比如说文中提到的：
“使用51条指令代码，但执行这段程序却要耗费312个指令周期”，就是败笔。51条指令代码，真不知道说的是什么，指令周期是因各种机型和指令而异的，也不能表示确切的时间。 .下面说说做而论道的编程思路。;----------------------------------------------------------------------- ;已知16位二进制整数n以b15~b0表示，取值范围为0~65535。 ;那么可以写成： ; n = [b15 ~ b0] ;把16位数分解成高8位、低8位来写，也是常见的形式： ; n = [b15~b8] * 256 + [b7~b0] ;那么，写成下列形式，也就可以理解了： ; n = [b15~b12] * 4096 + [b11~b0] ;式中高4位[b15~b12]取值范围为0~15，代表了4096的个数； ;上式可以变形为： ; n = [b15~b12] * 4000 + {[b15~b12] * (100 - 4) + [b11~b0]} ;用x代表[b15~b12]，有： ; n =x * 4000 + {x * (100 - 4) + [b11~b0]} ;即： ; n =4*x (千位) + x (百位) + [b11~b0] - 4*x ;写到这里，就可以看出一点BCD码变换的意思来了。 ;;上式中后面的位：
80C51单片机内部设有两个16位的可编程定时器/计数器。可编程的意思是指其功能（如工作方式、定时时间、量程、启动方式等）均可由指令来确定和改变。在定时器/计数器中除了有两个16位的计数器之外，还有两个特殊功能寄存器（控制寄存器和方式寄存器）。 ： 从上面定时器/计数器的结构图中我们可以看出，16位的定时/计数器分别由两个8位专用寄存器组成，即：T0由TH0和TL0构成；T1由TH1和TL1构成。其访问地址依次为8AH-8DH。每个寄存器均可单独访问。这些寄存器是用于存放定时或计数初值的。此外，其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。TMOD主要是用于选定定时器的工作方式；TCON主要是用于控制定时器的启动停止，此外TCON还可以保存T0、T1的溢出和中断标志。当定时器工作在计数方式时，外部事件通过引脚T0（P3.4）和T1 （P3.5）输入。 定时计数器的原理： 16位的定时器/计数器实质上就是一个加1计数器，其控制电路受软件控制、切换。 当定时器/计数器为定时工作方式时，计数器的加1信号由振荡器的12分频信号产生，即每过一个机器周期，计数器加1，直至计满溢出为止。显然，定时器的定时时间与系统的振荡频率有关。因一个机器周期等于12个振荡周期，所以计数频率fcount=1/12osc。如果晶振为12MHz，则计数周期为： T=1/（12×106）Hz×1/12=1μs 这是最短的定时周期。若要延长定时时间，则需要改变定时器的初值，并要适当选择定时器的长 度（如8位、13位、16位等）。 当定时器/计数器为计数工作方式时，通过引脚T0和T1对外部信号计数，外部脉冲的下降沿将触发计数。计数器在每个机器周期的S5P2期间采样引脚输入电平。若一个机器周期采样值为1，下一个机器周期采样值为0，则计数器加1。此后的机器周期S3P1期间，新的计数值装入计数器。所以检测一个由1至0的跳变需要两个机器周期，故外部事年的最高计数频率为振荡频率的1/24。例如，如果选用12MHz 晶振，则最高计数频率为0.5MHz。虽然对外部输入信号的占空比无特殊要求，但为了确保某给定电平在变化前至少被采样一次，外部计数脉冲的高电平与低电平保持时间均需在一个机器周期以上。
一、MCS-51单片机的定时器/计数器概念 单片机中的定时器和计数器其实是同一个物理的电子元件,只不过计数器记录的是单片机外部发生的事情(接受的是外部脉冲),而定时器则是由单片机自身提供的一个非常稳定的计数器,这个稳定的计数器就是单片机上连接的晶振部件;MCS-51单片机的晶振经过12分频之后提供给单片机的只有1MHZ的稳定脉冲;晶振的频率是非常准确的,所以单片机的计数脉冲之间的时间间隔也是非常准确的,这个准确的时间间隔是1微秒; MCS-51单片机外接的是12MHZ的晶振(实际上是11.0592MHZ),所以,MCS-51单片机内部的工作频率(时钟脉冲频率)是12MHZ/12=1MHZ=1000000次/秒=1000000条指令/秒=1000000次/1000000微秒=1次/微秒=1条指令/微秒;也就是说,晶振振荡一次,就会给单片机提供一个时钟脉冲,花费的时间是1微秒,此时,CPU会执行一条指令,经历一个机器周期;即:1个时钟脉冲=1个机器周期=1微秒=1条指令; 注:个人PC机上的CPU主频是晶振经过倍频之后的频率,这一点恰好与MCS-51单片机的相反,MCS-51单片机的主频是晶振经过分频之后的频率; 总之:MCS-51单片机中的时间概念就是通过计数脉冲的个数来测量出来的;1个脉冲=1微秒=1条指令=1个机器周期; MCS-51单片机定时器/计数器的简单结构图: 8051系列单片机有两个定时器:T0和T1,分别称为定时器和定时器T1,这两个定时器都是16位的定时器/计数器;8052系列单片机增加了第三个定时器/计数器T2;它们都有定时或事件计数功能,常用于时间控制、延时、对外部时间计数和检测等场合; 二、定时器/计数器的结构 8051单片机的两个定时器T0和T1分别都由两个特殊功能寄存器组成;T0由特殊功能寄存器
51 单片机实用程序库 4.1 流水灯 程序介绍：利用P1 口通过一定延时轮流产生低电平 输出，以达到发光二极管轮流亮的效果。实际应用中例如：广告灯箱彩灯、霓虹灯闪烁。 程序实例（LAMP.ASM） ORG 0000H AJMP MAIN ORG 0030H MAIN: 9 MOV A,#00H MOV P1,A ;灭所有的灯 MOV A,#11111110B MAIN1: MOV P1,A ;开最左边的灯 ACALL DELAY ;延时 RL A ;将开的灯向右边移 AJMP MAIN ;循环 DELAY: MOV 30H,#0FFH D1: MOV 31H,#0FFH D2: DJNZ 31H,D2 DJNZ 30H,D1 RET END 4.2 方波输出 程序介绍：P1.0 口输出高电平，延时后再输出低电 平，循环输出产生方波。实际应用中例如：波形发生器。 程序实例（FAN.ASM）： ORG 0000H MAIN: ;直接利用P1.0 口产生高低电平地形成方波////////////// ACALL DELAY SETB P1.0 ACALL DELAY 10 CLR P1.0 AJMP MAIN ;////////////////////////////////////////////////// DELAY: MOV R1,#0FFH DJNZ R1,$ RET
五、定时器功能实例 5.1 定时1 秒报警 程序介绍：定时器1 每隔1 秒钟将p1.o 的输出状态改变1 次，以达到定时报警的目的。实际应用例如：定时报警器。程序实例（DIN1.ASM）： ORG 0000H AJMP MAIN ORG 000BH AJMP DIN0 ;定时器0 入口 MAIN: TFLA G EQU 34H ;时间秒标志，判是否到50 个 0.2 秒，即50*0.2=1 秒 MOV TMOD,#00000001B;定时器0 工作于方式 1 MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒，定时 20 次则一秒 11 SETB EA ;开总中断 SETB ET0 ;开定时器0 中断允许 SETB TR0 ;开定时0 运行 SETB P1.0 LOOP: AJMP LOOP DIN0: ;是否到一秒//////////////////////////////////////// INCC: INC TFLAG MOV A,TFLAG CJNE A,#20,RE MOV TFLAG,#00H CPL P1.0 ;////////////////////////////////////////////////// RE: MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05 秒，定时 20 次则一秒 RETI END 5.2 频率输出公式 介绍：f=1/t s51 使用12M 晶振，一个周期是1 微秒使用定时器1 工作于方式0，最大值为65535，以产生200HZ 的频率为例： 200=1/t:推出t=0.005 秒，即5000 微秒,即一个高电
51单片机中的汇编语言与 C 语言 C 语言, 更多的是为了掌握单片机的应用, C 语言是高效的应用程序开发工具, 与汇编语言比却不是开发高效应用程序的工具。就目前而言, 更多的是为了应用单片机, 开发应用程序, 更多的是强调开发效率, 而不是程序的运行效率 (相对而言。再就是应用程序对单片机内部资源的使用效率, 这在过去, 单片机内部资源紧缺的年代, 特别的强调, 现在已经不是特别重要了。所以, 大多数人都认为,只用 C 语言,就可以应对大多数单片机的应用开发了。 其实,汇编语言跟 C 语言在本质上一样的,只是语言形式不同而已,一个接近底层逻辑, 一个接近人类语言, 本质上都是对寄存器或存储器的读写操作而已。 汇编语言中,用 MOV 来回传送数据, C 语言里,用等号表示数据传送。汇编语言中,用 call 转去执行子过程程序, C 语言里,用个函数名调用子程序。汇编语言中,用 JMP 完成分支转移, C 语言里用 if 、 switch 、 while 、 for 来判断跳转。汇编语言跟 C 一样可以给寄存器指定命名,然后对定义的名称进行操作。汇编语言提供了对很多标志位的操作, C51根据需要也进行了改进, C 语言可以通过 #include给存储器命名来简化操作。 我觉得, C 语言是最接近汇编语言的一种高级语言, 要说不同, 也许具有大量函数的函数库,是 C 语言与汇编语言的最大区别,也是 C 语言比汇编语言有更大开发效率的原因。 在应用汇编语言进行应用程序开发时, 如果精心规划好程序结构, 设计好各种数据结构、子程序、中断程序,积累大量的算法程序(相当于函数库,也可以高效率的用汇编语言进行单片机开发。倒是兼容性、可移植性是汇编语言的最大限制,因为不同单片机有不同的指令系统,而 C 语言把这个问题,交给了机器也就是编译器去解决了。其实, 计算机的发展, 就是把尽可能多的事情交个机器去解决。
51单片机汇编语言教程：第13课-单片机逻辑与或异或指令详解
结果11111001 而所有的或指令，就是将与指仿中的ANL换成ORL，而异或指令则是将ANL换成XRL。即或指令： ORL A,Rn;A和Rn中的值按位'或'，结果送入A中 ORL A,direct;A和与间址寻址单元@Ri中的值按位'或'，结果送入A中 ORL A,#data;A和立direct中的值按位'或'，结果送入A中 ORL A,@Ri;A和即数data按位'或'，结果送入A中 ORL direct,A;direct中值和A中的值按位'或'，结果送入direct中 ORL direct,#data;direct中的值和立即数data按位'或'，结果送入direct中。 异或指令： XRL A,Rn;A和Rn中的值按位'异或'，结果送入A中 XRL A,direct;A和direct中的值按位'异或'，结果送入A中 XRL A,@Ri;A和间址寻址单元@Ri中的值按位'异或'，结果送入A中 XRL A,#data;A和立即数data按位'异或'，结果送入A中 XRL direct,A;direct中值和A中的值按位'异或'，结果送入direct中 XRL direct,#data;direct中的值和立即数data按位'异或'，结果送入direct中。 练习： MOV A，#24H MOV R0，#37H ORL A，R0 XRL A，#29H MOV35H，#10H ORL35H，#29H MOV R0，#35H ANL A，@R0 四、控制转移类指令 无条件转移类指令 短转移类指令 AJMP addr11 长转移类指令
; step motor control ; ASM for MCS51 mode equ 082h contrl equ 08003h ctl equ 08000h ;8255接口芯片PA口的地址值 Astep equ 01h ;对A相通电,PA口的赋值 Bstep equ 02h ;对B相通电,PA口的赋值 Cstep equ 04h ;对C相通电,PA口的赋值 Dstep equ 08h ;对D相通电,PA口的赋值 dly_c equ 10h ;启动初值(加速度)寄存器 sd1 equ 80 ;0--255 加速度初值:值越小,加速越快 sd2 equ 40 ; 单片机流水灯汇编程序设计 流水灯汇编程序 8只LED为共阳极连接，即单片机输出端为低电平时即可点亮LED。 ;用最直接的方式实现流水灯 ORG 0000H START:MOV P1,#01111111B ;最下面的LED点亮 LCALL DELAY ;延时1秒 MOV P1,#10111111B ;最下面第二个的LED点亮 LCALL DELAY ;延时1秒 MOV P1,#11011111B ;最下面第三个的LED点亮（以下省略） LCALL DELAY MOV P1,#11101111B LCALL DELAY MOV P1,#11110111B LCALL DELAY MOV P1,#11111011B LCALL DELAY MOV P1,#11111101B LCALL DELAY MOV P1,#11111110B LCALL DELAY MOV P1,#11111111B ;完成第一次循环点亮,延时约0.25秒 AJMP START ;反复循环 ;延时子程序，12M晶振延时约250毫秒 DELAY: ;大约值：2us*256*256*2=260ms，也可以认为为250ms PUSH PSW ;现场保护指令(有时可以不加) MOV R4,#2 L3: MOV R2 ,#00H L1: MOV R3 ,#00H L2: DJNZ R3 ,L2 ;最内层循环：（256次）2个周期指令（R3减一，如果比1大，则转向L2） DJNZ R2 ,L1 ; 中层循环：256次 DJNZ R4 ,L3 ;外层循环：2次 POP PSW RET END 51单片机汇编程序集（二） 2008年12月12日星期五 10:27 辛普生积分程序 内部RAM数据排序程序(升序) 外部RAM数据排序程序(升序) 外部RAM浮点数排序程序(升序) BCD小数转换为二进制小数(2位) BCD小数转换为二进制小数(N位) BCD整数转换为二进制整数(1位) BCD整数转换为二进制整数(2位) BCD整数转换为二进制整数(3位) BCD整数转换为二进制整数(N位) 二进制小数(2位)转换为十进制小数(分离BCD码) 二进制小数(M位)转换为十进制小数(分离BCD码) 二进制整数(2位)转换为十进制整数(分离BCD码) 二进制整数(2位)转换为十进制整数(组合BCD码) 二进制整数(3位)转换为十进制整数(分离BCD码) 二进制整数(3位)转换为十进制整数(组合BCD码) 二进制整数(M位)转换为十进制整数(组合BCD码) 三字节无符号除法程序(R2R3R4/R7)=(R2)R3R4 余数R7 ;二进制整数(2位)转换为十进制整数(分离BCD码) ;入口: R3,R4 ;占用资源: ACC,R2,NDIV31 ;堆栈需求: 5字节 ;出口: R0,NCNT IBTD21 : MOV NCNT,#00H MOV R2,#00H IBD211 : MOV R7,#0AH LCALL NDIV31 MOV A,R7 MOV @R0,A INC R0 INC NCNT MOV A,R3 ORL A,R4 JNZ IBD211 MOV A,R0 CLR C SUBB A,NCNT MOV R0,A RET ;二进制整数(2位)转换为十进制整数(组合BCD码) ;入口: R3,R4 ;占用资源: ACC,B,R7 ;堆栈需求: 3字节 51单片机实用程序库 4.1 流水灯 程序介绍：利用P1 口通过一定延时轮流产生低电平 输出，以达到发光二极管轮流亮的效果。实际应用中例如：广告灯箱彩灯、霓虹灯闪烁。 程序实例（LAMP.ASM） ORG 0000H AJMP MAIN ORG 0030H MAIN: 9 MOV A,#00H MOV P1,A ;灭所有的灯 MOV A,#11111110B MAIN1: MOV P1,A ;开最左边的灯 ACALL DELAY ;延时 RL A ;将开的灯向右边移 AJMP MAIN ;循环 DELAY: MOV 30H,#0FFH D1: MOV 31H,#0FFH D2: DJNZ 31H,D2 DJNZ 30H,D1 RET END 4.2 方波输出 程序介绍：P1.0 口输出高电平，延时后再输出低电 平，循环输出产生方波。实际应用中例如：波形发生器。 程序实例（FAN.ASM）： ORG 0000H MAIN: ;直接利用P1.0口产生高低电平地形成方波////////////// ACALL DELAY SETB P1.0 ACALL DELAY 10 CLR P1.0 AJMP MAIN ;////////////////////////////////////////////////// DELAY: MOV R1,#0FFH DJNZ R1,$ RET END 五、定时器功能实例 5.1 定时1秒报警 程序介绍：定时器1每隔1秒钟将p1.o的输出状态改变1 次，以达到定时报警的目的。实际应用例如：定时报警器。程序实例（DIN1.ASM）： ORG 0000H AJMP MAIN ORG 000BH AJMP DIN0 ;定时器0入口 MAIN: TFLA G EQU 34H ;时间秒标志，判是否到50个 0.2秒，即50*0.2=1秒 MOV TMOD,#00000001B;定时器0工作于方式 1 MOV TL0,#0AFH MOV TH0,#3CH ;设定时时间为0.05秒，定时 20次则一秒 11 SETB EA ;开总中断 快速入门单片机汇编语言 简要： 单片机有通用型和专用型之分。专用型是厂家为固定程序的执行专门开发研制的一种单片机，其程序不可更改。通用型单片机是常用的一种供学习或自主编制程序的单片机，其程序需要自己写入，可更改。单片机根据其基本操作处理位数不同可以分为：1位、4位、8位、16、32位单片机。 正文： 在此我们主要讲解美国ATMEL公司的89C51单片机。 一、89C51单片机PDIP（双列直插式）封装引脚图： 其引脚功能如下： P0口（—）：为双向三态口，可以作为输入/输出口。但在实际应用中通常作为地址/数据总线口，即为低8位地址/数据总线分时复用。低8位地址在ALE信号的负跳变锁存到外部地址锁存器中，而高8位地址由P2口输出。 P1口（—）：其每一位都能作为可编程的输入或输出线。 P2口（—）：每一位也都可作为输入或输出线用，当扩展系统外设时，可作为扩展系统的地址总线高8位，与P0口一起组成16位地址总线。对89c51单片机来说，P2口一般只作为地址总线使用，而不作为I/O线直接与外设相连。 P3口（—）：其为双功能口，作为第一功能使用时，其功能与P1口相同。当作为第二功能使用时，每一位功能如下表所示。 XTAL1（xtal2）：外接晶振一脚，分别接晶振的一端。 Gnd：电源地。 Vcc：电源正级，接+5V。 PROG\ALE：地址锁存控制端 PSEN：片外程序存储器读选通信号输出端，低电平有效。 EA\vpp：访问外部程序储存器控制信号，低电平有效。当EA为高电平时访问片内存储器，若超出范围则自动访问外部程序存储器。当EA为低电平时只访问外部程序存储器。 二、常用指令及其格式介绍： 1、指令格式： 51单片机实现数码管99秒倒计时，其实很简单，就是使用定时器中断来实现。 目的就是学习怎样用单片机实现倒计时，从而实现一些延时控制类的东西，99秒只是一个例子，你完全可以做出任意倒计时如10秒倒计时程序。 定时器定时时间计算公式：初值X=M（最大计时）-计数值。 初值，换算成十六进制，高位给TH0，低位给TL0，如果用定时器0的话。 M（最大计时）如果是16位的，就是2的16次方，最大定时，65535 微秒，实现1秒定时，可以通过定时10毫秒，然后100次改变一次秒值即可。10*100毫秒=1S 计数值：你要定时多长时间，如果定时1毫秒，就是1000微秒，（单位为微秒），如果定时10毫秒，就是10000（微秒），当然，最大定时被定时器本身位数限制了，最大2的16次方（16位定时计数器），只能定时65.535毫秒。定时1S当然不可能1S定时器中断。 下面为实现99秒倒计时C语言源程序 /*了解定时器，这样的话，就可以做一些基本的实验了，如定时炸弹~~，10秒后打开关闭继电器*/ /*数码管，12M晶振*/ #include 51单片机汇编语言教程：22课:单片机串行口通信程序设计 1．串行口方式0应用编程8051单片机串行口方式0为移位寄存器方式，外接一个串入并出的移位寄存器，就能扩展一个并行口。 <单片机串行口通信程序设计硬件连接图> 例：用8051单片机串行口外接CD4094扩展8位并行输出口，如图所示，8位并行口的各位都接一个发光二极管，要求发光管呈流水灯状态。串行口方式0的数据传送可采用中断方式，也可采用查询方式，无论哪种方式，都要借助于TI或RI标志。串行发送时，能靠TI置位（发完一帧数据后）引起中断申请，在中断服务程序中发送下一帧数据，或者通过查询TI的状态，只要TI为0就继续查询，TI为1就结束查询，发送下一帧数据。在串行接收时，则由RI引起中断或对RI查询来确定何时接收下一帧数据。无论采用什么方式，在开始通信之前，都要先对控制寄存器SCON进行初始化。在方式0中将，将00H送SCON 就能了。 -----------------单片机串行口通信程序设计列子-------------------------- ORG 2000H START: MOV SCON,#00H ;置串行口工作方式0 MOV A,#80H ;最高位灯先亮 CLR P1.0 ;关闭并行输出（避象传输过程中，各LED的"暗红"现象） OUT0: MOV SBUF,A ;开始串行输出 OUT1: JNB TI,OUT1 ;输出完否 CLR TI ;完了，清TI标志，以备下次发送 SETB P1.0 ;打开并行口输出 ACALL DELAY ;延时一段时间 RR A ;循环右移 CLR P1.0 ;关闭并行输出 JMP OUT0 ;循环 说明：DELAY延时子程序能用前面我们讲P1口流水灯时用的延时子程序，这里就不给出 51单片机定时器使用——小灯闪烁一、定时器工作方式设置TMOD=0x01 GATE =0 由TR=1控制开始计时； C/ T=0 作为定时时器使用； M1=0\M0=1 用作16位定时器 二、计数寄存器TH0\TL0初始值计算如定时0.02秒 普通51单片机12T模式： (一)手工计算例如晶振为10.6850MHZ 定时20毫秒 X/10.6850*1000000*12=20毫秒 X=17808 原始值T0=Y Y+17808=65536 Y=47728 利用科学计算器进行16进制转换为0Xb800 TH0=0x80 TL0=0x00 （二）单片机公式计算 TL0=T1MS;//初始化定时的计数初值（第8位），高8位丢失 （三）启动定时器(TR0=1)，判断是否溢出(If(TF0==1){//})，时间到。 (四)闪烁的小灯代码 #include //定义延时函数，循环cs次，时间长为20*cs毫秒 void delay20(unsigned int cs) { unsigned int shuL=0; TMOD=0x01; //初始值根据单片机时钟频率计算 TH0=0xB8; TL0=0x00; //启动定时器 TR0=1; while(shuL<=cs) { if(TF0==1) //查询是否溢出，溢出后复位溢出标志，赋初始值，循环计数加。{TF0=0; TH0=0xBA; TL0=0x70; shuL=shuL+1; } } } void main() { delay20(500); //小灯取反，亮500*20毫秒，即10秒； led=~led; delay20(500); } 51单片机汇编语言教程：第28课-音乐程序设计 下面给出程序序清单，可直接在TD-III型学习机上演奏，对其它不一样型号的学习机，只需对应地改变一下地址即可。本程序演奏的是民歌“八月桂花遍地开”，C调，节奏为94拍/分。读者也能自行找出一首歌，按表1和表2给定的常数，将乐曲翻译成码表输入机器，而程序不变。本实验办法简便，即使不懂音乐的人，将一首陌生的曲子翻译成代码也是易事，和着机器的演奏学唱一首歌曲，其趣味无穷。 程序清单（略，请参看源程序的说明）。 程序框图如图2所示。 <单片机音乐程序的设计图> 本课由单片机教程网提供,有问题指出. 硬件连接说明: 随便找一个仿真机或者什么单片机实验板，只要能工作的就行，将程序输入，运行，然后找个音箱（你计算机旁边应当就有一对吧）拨出插头，插头的前端接在P1。0上，后面部分找根线接单片机的地，就应当有声了，然后怎么改进硬件连接就是你的事了。。。。 音乐程序汇编代码代码1-------------Voice.asm--------------------------ORG0000H LJMP START ORG000BH INC20H;中断服务,中断计数器加1 MOV TH0,#0D8H MOV TL0,#0EFH;12M晶振，形成10毫秒中断 RETI START: MOV SP,#50H MOV TH0,#0D8H MOV TL0,#0EFH MOV TMOD,#01H MOV IE,#82H MUSIC0: NOP MOV DPTR,#DAT;表头地址送DPTR MOV20H,#00H;中断计数器清0 MOV B,#00H;表序号清0 MUSIC1: NOP CLR A MOVC A,@A+DPTR;查表取代码 JZ END0;是00H,则结束 CJNE A,#0FFH,MUSIC5 LJMP MUSIC3 MUSIC5: NOP MOV R6,A INC DPTR MOV A,B MOVC A,@A+DPTR;取节拍代码送R7 AT89C51单片机定时器终端模式和查询设置 T1为定时模式，定时65.536ms，P2.0对应的LED等闪烁一次，T0计数模式，计数脉冲从P3.4脚用按键输入，按一次，记一次，所以计数初值为0FFFFh,没按一次，产生一个溢出，P2.5对应的LED闪烁，同时数码管加1显示。 一、定时/计数器终端模式 org 0000h ljmp bb ;跳转到主程序入口bb处 org 000bh ;定时器0中断响应从这里开始执行 cjne r2,#9d,xx mov r2,#00h ljmp xx11 org 001bh ;定时器1中断响应从这里开始执行 ljmp xxx bb: mov p1,#3fh ;主程序入口处 mov tmod,#05h ;05h=0000 0101B设置T1定时T0计数模式,0定时,1计数 ;00是13位二进制计数模式0,高4位控制T1 ;01是16位二进制计数模式1,低4位控制T0 mov dptr,#0300h ;查表入口地址存放 mov r2,#00h setb et0 ;和setb 0afh效果相同 setb ea ;和setb 0abh相同 setb et1 ;和setb 0a9h相同 setb tr0 setb tr1 mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0fdh ;计数器0的计数初值的低8位（第一次开始计数初值） sjmp $ ;程序执行时，原地踏步等待语句，在没有中断请求时， ;在此位置原地踏步计数定时计数，有请求时跳到中断入口执行中断xx: inc r2 xx11: mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0fdh ;计数器0的计数初值的低8位（第二次以后开始计数初值） mov a,r2 movc a,@a+dptr cpl p2.5 mov p1,a reti xxx: mov th1,#00h ;计数器1的计数初值的高8位 mov tl1,#00h ;计数器1的计数初值的低8位 cpl p2.0 reti org 0300h ;七段显示吗表格入口 db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh end 二、定时/计数器查询模式 org 0000h ljmp bb ;跳转到主程序入口bb处 bb: mov tmod,#15h ;主程序入口处 ;设置T1定时模式，工作在计数方式0，设置T0计数模 ;式工作在计数方式1 mov dptr,#0300h ;查表入口地址存放 clr et0 ;关定时/计数器0中断 setb ea ;和setb 0abh相同，开总中断开关 setb et1 ;和setb 0a9h相同，开定时/计数器1中断 setb tr0 setb tr1 mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0ffh ;计数器0的计数初值的低8位（第一次开始计数初值） CX: JBC TF0, xx ;查询定时/计数器0溢出标志位，有溢出跳转xx执行 JBC TF1, xxx ;查询定时/计数器1溢出标志位，有溢出跳转xxx执行 sjmp CX ;无溢出，跳CX继续查询 ;溢出是在THi和TLi计数满，超过FFFFH时，TFi被自动置1，中断和查询都是根 ;据这个标志是否为1来响应的。 xx: mov th0,#0ffh ;计数器0的计数初值的高8位 mov tl0,#0ffh ;计数器0的计数初值的低8位（第二次以后开始计数初值） cjne r2,#10d,xx11 mov r2,#00h 51汇编语言指令集 符号定义表 符号含义 Rn R0～R7寄存器n=0～7 Direct 直接地址，内部数据区的地址RAM(00H～7FH) SFR(80H～FFH) B，ACC，PSW，IP，P3， IE，P2，SCON，P1，TCON，P0 @Ri 间接地址Ri=R0或R1 8051/31RAM地址(00H～7FH) 8052/32RAM地址(00H～FFH) #data 8位常数 #data16 16位常数 Addr16 16位的目标地址 Addr11 11位的目标地址 Rel 相关地址 bit 内部数据RAM(20H～2FH)，特殊功能寄存器的直接地址的位 指令介绍 指令字 节周 期 动作说明 算数运算指令 1.ADD A,Rn 1 1 将累加器与寄存器的内容相加，结果 存回累加器 2.ADD A,direct 2 1 将累加器与直接地址的内容相加，结 果存回累加器 3.ADD A,@Ri 1 1 将累加器与间接地址的内容相加，结 果存回累加器 4.ADD A,#data 2 1 将累加器与常数相加，结果存回累加 器 5.ADDC A,Rn 1 1 将累加器与寄存器的内容及进位C相 加，结果存回累加器 6.ADDC A,direct 2 1 将累加器与直接地址的内容及进位C 相加，结果存回累加器 7.ADDC A,@Ri 1 1 将累加器与间接地址的内容及进位C 相加，结果存回累加器 8.ADDC A,#data 2 1 将累加器与常数及进位C相加，结果 存回累加器 9.SUBB A,Rn 1 1 将累加器的值减去寄存器的值减借 位C，结果存回累加器 10.SUBB A,direct 2 1 将累加器的值减直接地址的值减借 位C，结果存回累加器 11.SUBB A,@Ri 1 1 将累加器的值减间接地址的值减借 位C，结果存回累加器 12.SUBB A，0data 2 1 将累加器的值减常数值减借位C，结 果存回累加器 13.INC A 1 1 将累加器的值加1 14.INC Rn 1 1 将寄存器的值加l 15.INC direct 2 1 将直接地址的内容加1 16.INC @Ri 1 1 将间接地址的内容加1 17.INC DPTR 1 1 数据指针寄存器值加1 说明：将16位的DPTR加1，当DPTR的低字节(DPL)从FFH溢出至00H时，会使高字节(DPH)加1，不影响任何标志位 18.DEC A 1 1 将累加器的值减1 19.DEC Rn 1 1 将寄存器的值减1 20.DEC direct 2 1 将直接地址的内容减1 21.DEC @Ri 1 1 将间接地址的内容减1 22.MUL AB 1 4 将累加器的值与B寄存器的值相 乘，乘积的低位字节存回累加器， 高位字节存回B寄存器 说明：将累加器A和寄存器B内的无符号整数相乘，产生16位的积，低位字节存入A，高位字节存入B寄存器。如果积大于FFH，则溢出标志位(OV)被设定为1，而进位标志位为0 23.DIV AB 1 4 将累加器的值除以B寄存器的值，结果 的商存回累加器，余数存回B寄存器 说明：无符号的除法运算，将累加器A除以B寄存器的值，商存入A，余数存入B。执行本指令后，进位位(C)及溢出位(OV)被清除为0 24．DA A 1 1 将累加器A作十进制调整， 若(A) 3-0>9或(AC)=1，则(A) 3-0←(A)3-0+6 若(A) 7-4>9或(C)=1，则(A) 7-4←(A)7-4+6 逻辑运算指令 ANL A,Rn 1 1 将累加器的值与寄存器的值做AND的逻 辑判断，结果存回累加器 ANL A,direct 2 1 将累加器的值与直接地址的内容做AND 的逻辑判断，结果存回累加器 ANL A,@Ri 1 1 将累加器的值与间接地址的内容做AND 的逻辑判断，结果存回累加器 ANL A,#data 2 1 将累加器的值与常数做AND的逻辑判 断，结果存回累加器 ANL direct,A 2 1 将直接地址的内容与累加器的值做AND 的逻辑判断，结果存回该直接地址 ANL direct,#data 3 2 将直接地址的内容与常数值做AND 的逻辑判断，结果存回该直接地址ORL A,Rn 1 1 将累加器的值与寄存器的值做OR的逻 辑判断，结果存回累加器 32．ORL A,direct 2 1 将累加器的值与直接地址的内容做OR 的逻辑判断，结果存回累加器33．ORL 1 1 将累加器的值与间接地址的内容做OR51单片机经典编辑流水灯汇编程序
