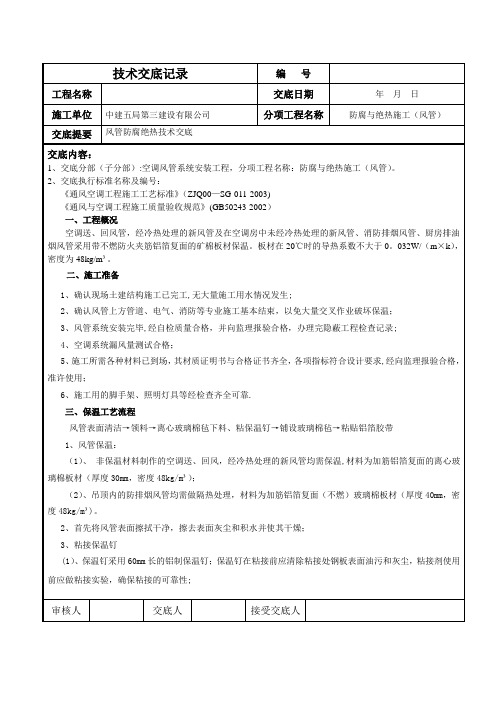

技术交底记录编号
工程名称交底日期年月日
施工单位中建五局第三建设有限公司分项工程名称防腐与绝热施工（风管）
交底提要风管防腐绝热技术交底
交底内容：
1、交底分部（子分部）：空调风管系统安装工程，分项工程名称：防腐与绝热施工（风管）。
2、交底执行标准名称及编号：
《通风空调工程施工工艺标准》（ZJQ00-SG-011-2003）
《通风与空调工程施工质量验收规范》（GB50243-2002）
一、工程概况
空调送、回风管，经冷热处理的新风管及在空调房中未经冷热处理的新风管、消防排烟风管、厨房排油烟风管采用带不燃防火夹筋铝箔复面的矿棉板材保温。板材在20℃时的导热系数不大于0.032W/（m×k），密度为48kg/m3。
二、施工准备
1、确认现场土建结构施工已完工，无大量施工用水情况发生；
2、确认风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温；
3、风管系统安装完毕，经自检质量合格，并向监理报验合格，办理完隐蔽工程检查记录；
4、空调系统漏风量测试合格；
5、施工所需各种材料已到场，其材质证明书与合格证书齐全，各项指标符合设计要求，经向监理报验合格，准许使用；
6、施工用的脚手架、照明灯具等经检查齐全可靠。
三、保温工艺流程
风管表面清洁→领料→离心玻璃棉毡下料、粘保温钉→铺设玻璃棉毡→粘贴铝箔胶带
1、风管保温：
（1）、非保温材料制作的空调送、回风，经冷热处理的新风管均需保温，材料为加筋铝箔复面的离心玻璃棉板材（厚度30mm，密度48kg/m3）；
（2）、吊顶内的防排烟风管均需做隔热处理，材料为加筋铝箔复面（不燃）玻璃棉板材（厚度40mm，密度48kg/m3）。
2、首先将风管表面擦拭干净，擦去表面灰尘和积水并使其干燥；
3、粘接保温钉
（1）、保温钉采用60mm长的铝制保温钉；保温钉在粘接前应清除粘接处钢板表面油污和灰尘，粘接剂使用前应做粘接实验，确保粘接的可靠性；
审核人交底人接受交底人
技术交底记录编号
工程名称交底日期年月日
施工单位中建五局第三建设有限公司分项工程名称防腐与绝热施工（风管）
交底提要风管防腐绝热技术交底
交底内容：
（2）、将401胶分别涂抹在风管外壁和保温钉的粘接面上，稍候片刻待其微干后将其粘上；
（3）、保温钉粘接密度：矩形风管及设备保温钉应布置均匀，底面每平方米数量不少于16个，侧面每平方米数量不少于10个，顶面每平方米数量不少于8个，且首行保温钉距风管或保温材料边缘距离应小于120mm；
（4）、风管法兰部位的绝热层的厚度，不应低于风管绝热层的0.8倍；
（5）、带有防潮隔汽层绝热材料的拼缝处，应用粘胶带封严。粘胶带的宽度不应小于50mm.
粘胶带应牢固地粘贴在防潮面层上，不得有胀裂和脱落；
（6）、粘钉24小时后，轻轻用力拉扯保温钉，不松动脱落时，方可铺设保温材料。
4、裁剪玻璃棉毡时应使用钢锯条，要使保温材料的长边夹住短边，小块的保温材料要尽量使用在风管的上水平面上。
5、铺设离心玻璃棉毡
（1）、将裁好的玻璃棉毡轻轻贴在风管上，稍微用力使保温钉穿出玻璃棉毡，经检查位置准确后，用保温钉压盖将其固定，压盖应松紧适度，均匀压紧；
（2）、超出压盖部分的保温钉应将其弯曲并压平；
（3）、保温钉铺设应使其纵缝和横缝错开，板间拼缝要严密平整；
（4）、对风管的法兰处要单独进行可靠的保温；
（5）、对大边大于1200mm的风管，在保温层外每隔500mm加打包带一道，打包带与风管四角结合处设短铁皮包角。
6、粘铝箔胶带：接口采用铝箔胶带粘封，在粘封前应先将接口处的油污和灰尘除净，以免脱落失效。玻璃棉毡的拼缝要用铝箔胶带封严，胶带宽度平拼缝处为50mm，风管转角处为80mm，粘胶带时要用力均匀适度，使胶带牢固地粘贴在铝箔玻璃棉毡面上，不得出现胀裂和脱落现象。
四、质量要求
1、保温材料的材质、规格和防火性能必须符合设计和防火要求，要查验材料的合格证明书；
2、风管与设备等的接头处及易产生凝结水的部位，必须保温良好、严密、无缝隙；
3、玻璃棉毡应紧贴风管表面、包扎牢固、松紧适度；
审核人交底人接受交底人
技术交底记录编号
工程名称交底日期年月日
施工单位中建五局第三建设有限公司分项工程名称防腐与绝热施工（风管）
交底提要风管防腐绝热技术交底
交底内容：
4、玻璃丝布保护层应松紧适度，搭接宽度均匀，平整美观；
5、风阀保温后要不妨碍操作，启闭标志明确、清晰；
6、风管保温允许偏差要求如下：
项目允许偏差检验方法
保温层平整度5mm 1m直尺和塞尺测量
保温厚度-0.05δ～0.10δ钢针刺入和尺量检查
五、成品保护
1、堆放保温材料的场地一定要采取可靠的防水措施，要放在室内并与地面架空；
2、镀锌铁丝、玻璃丝布、保温钉及保温胶等材料要存入库房，随用随取，收工时必须退回库房；
3、严禁在保温后的风管上行走。
4、保温的各工序都要做好检查，办妥手续，保温前和缠玻璃丝布前都要要做隐蔽检查，并做好记录；
5、粘保温钉时要适当考虑室内温度，给予充分的固化时间，保温钉未粘牢时要避免碰撞，以防脱落；
六、安全注意事项
1、进入施工现场，要正确穿戴安全防护用品。
2、施工现场严禁吸烟，不得酒后作业。
3、使用电电、气焊时，应申请动火证，并配灭火器，焊接地点周围不得有易燃易爆物品。
4、使用活动脚手架高空作业必须固定底轮，高于两米必须佩戴安全带，靠挂牢度；脚手架高于两米的必须使用双排架。
七、环保措施
1 、废弃的粘接剂、密封膏、保温胶和保温材料、玻璃丝布等应妥善收
集，按有害废弃物处置。
2、保温板应合理下料，减少边角材料浪费。铁皮、钢等可回收的边角料，应统一回收利用。
审核人交底人接受交底人
