《第一章传感器的一般特性》 1 试绘制转速和输出电压的关系曲线，并确定： 1）该测速发电机的灵敏度。 2）该测速发电机的线性度。 2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。 3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？ 4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？ 5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。 6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。 《第二章应变式传感器》 1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。又若在使用该应变计的过程中，采用的灵敏系数为 1.9，试确定由此而产生的测量误差的正负和大小。 2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。 在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。
选修3----2第六章传感器 1.传感器及其工作原理 （学案） 学习目标 1．通过观察一些现象和常见的实例，初步认识传感器。 2．初步认识三种制作传感器的敏感元件。 本节重点 认识三种制作传感器的敏感元件。 自主学习 1．干簧管是一种__________的传感器。 2．传感器是一种能够感受诸如力、温度、光、声、化学成分等__________，并能把它们按照一定的规律转换为电压、电流等__________，或转换为__________的一类元件。 3．光敏电阻能够把__________转换为__________。 4．热敏电阻或金属热电阻能够把__________转换为__________这个电学量。 5．霍尔元件能够把__________转换为__________这个电学量。 学习过程 1．实验探究一：目的：引起学生的好奇心。 内容方法：干簧管控制电路的通断。 2．实验探究二：目的：了解光敏电阻对电路的影响。 实验方案设计：对课本的实验进行修改。使用电池、灵敏电流计、导线、光敏电阻组成电路，用光照光敏电阻时观察电流的变化。 实验分析：电流为什么变化。 实验理解：光照强弱这个光学量转换为电阻这个电学量。 3．实验探究三：目的：了解热敏电阻对电路的影响。 （同上略） 实验小结：介绍光敏电阻、热敏电阻的组成材料及半导体的特性。 4．理论探究：（教师讲解）霍尔元件 例题书54页问题与练习第一题（答案见教参） 作业书55页问题与练习第二题（答案见教参） 自主学习答案1。能够感知磁场 2.非电学量；电学量；电路的通断 3.光照强弱这个光学量；电阻这个电学量 4.温度这个热学量；电阻 5磁感应强度这个磁学量；电压
《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
江苏省淮阴中学06－07年度优秀教学案例 《传感器及其工作原理》的创新教学设计 王刚 教学依据 ①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）； ②新物理课程标准（实验）. 教学流程图
教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器. 2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力. 3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣. 重、难点 1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器. 教学策略 用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈. 教学程序 教学环节教学内容及师生互动设计情感与方法 一．课题的引入 二．什么是传感器？【演示实验1】干簧管控制电路的通断 如图，小盒子A的侧面露出一个小灯泡，盒外没有开 关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移 走，灯泡熄灭. 师问：盒子里有怎样的装置，才能实现这样的控制？ 生猜：（可以自由讨论，也可以请学生回答） 师生探究：打开盒子，用实物投影仪展示盒内的电路 图，了解元件“干簧管”的结构。探明原因：玻璃管内封入 两个软磁性材料制成的簧片。当磁铁靠近干簧管时，两个簧 片被磁化而接通，电路导通。所以，干簧管能起到开关的作 用。 师点拨：这个装置反过来还可以让我们通过灯泡的发 光情况，感知干簧管周围是否存在着磁场。 【演示实验2】声光控开关控制电路的通断 ①先在普通光照条件下， ②在把开关置于黑暗环境中。 师生总结：声光控开关 师：刚才的两个实验，都用了一种元件，这些元件能够 感受某些信息，通过它能实现电路的自动控制，这种元件有 一个专门的名称：传感器。什么是传感器呢？它能够感受诸 如力、温度、光、声、化学成分等非电学量，并能把它们按 照一定的规律转换为电压、电流等电学量，或转换为电路的 通断。我们把这种元件叫做传感器。它的优点是：把非电学 量转换为电学量以后，就可以很方便地进行测量、传输、处 理和控制了。 其实，传感器并不神秘。你家里可能就有很多的传感 器。请大家相互说说看，你家里，或者在你的生活当中，都 （演示实验1： 干簧管传感器） （干簧管的实 物及原理图） 学生对干簧 管并不熟悉，因 此才有了好奇。 声光控开关在 生活中很普及， 所以又有亲切 感

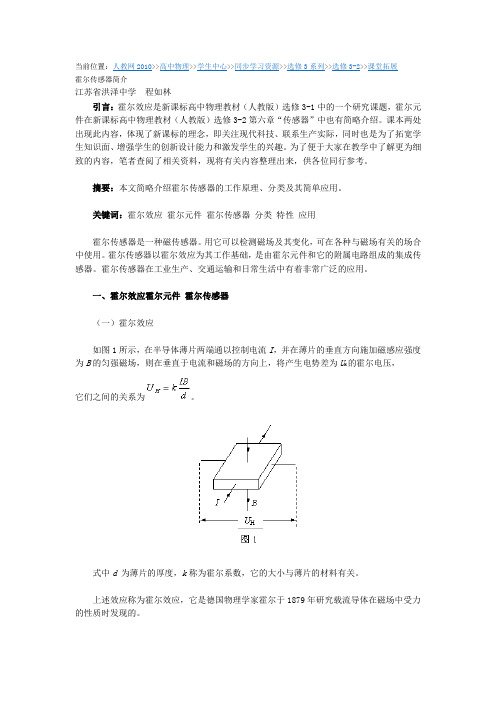

第1节 传感器及其工作原理 1.知道什么是传感器及传感器的工作原理． 2.掌握制作传感器的常用元件的特征．(重点) 3．在理解传感器特征的基础上，掌握各元件的简单应用．(难点) 【基础梳理】 一、什么是传感器 1．定义：能够感受力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断的元件． 2．非电学量转换为电学量的意义：把非电学量转换为电学量，可以方便地进行测量、传输、处理和控制． 二、光敏电阻 1．特点：光照越强，电阻越小． 2．原理：无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性变好．(载流子：电路中做定向移动形成电流的微粒) 3．作用：把光照强弱这个光学量转换为电阻这个电学量． 三、热敏电阻和金属热电阻 氧化锰热敏电阻 金属热电阻 特点 电阻率随温度的升高而减小 电阻率随温度升高而增大 制作材料 半导体 金属 优点 灵敏度好 化学稳定性好，测温范围大 作用 将温度这个热学量转换为电阻这个电学量 四、霍尔元件 1．构造：很小的矩形半导体薄片上，制作四个电极E 、F 、M 、N . 2．霍尔电压：如图所示，E 、F 间通入恒定电流I ，同时外加与薄片垂直的磁场B ，则 M 、N 间出现霍尔电压U H ，U H ＝k IB d ．
3．作用：把磁感应强度这个磁学量转换为电压这个电学量． 【自我检测】 判断正误(1)传感器可以把非电学量转化为电学量．() (2)光敏电阻的阻值随光照的强弱而变化，光照越强电阻越大．() (3)热敏电阻一般用半导体材料制作，导电能力随温度的升高而增强，但灵敏度低．() (4)霍尔元件一共有两个电极，电压这个电学量就通过这两个电极输出．() 提示：(1)√(2)×(3)×(4)× 探究思考为解决楼道里的照明问题，在楼道内安装一个传感器与控制电灯的电路连接．当楼道内有人走动而发出声响时，电灯即与电源接通而发光，这种传感器是什么传感器，它的输入、输出信号各是什么？ 提示：它是声电传感器，输入的是声信号，输出的是电信号．
传感器原理与应用在线练习
传感器原理与应用在线练习
传感器原理与应用在线练习 (一) 单选题 1. 涡电流式传感器测量位移时,传感器灵敏度将因被测物体的（）的变化而发生变化。 (A) 形状 (B) 材料 (C) 表面有无裂纹 (D) 表面清洁度 参考答案： (B) 没有详解信息！ 2. 传感器能感知的输入变化量越小，表示传感器的（）。 (A) 线性度越好 (B) 迟滞越小 (C) 重复性越好 (D) 分辨力越高 参考答案： (D) 没有详解信息！ 3. 变间隙式电容传感器测量位移量时,传感器的灵敏度随（）而增大。
(A) 间隙的减小 (B) 间隙的增大 (C) 电流的增大 (D) 电压的增大 参考答案： (A) 没有详解信息！ 4. 压电式传感器是个高内阻传感器,因此要求前置放大器的输入阻抗（）。 (A) 很低 (B) 很高 (C) 较低 (D) 较高 参考答案： (B) 没有详解信息！ 5. 压电式传感器是属于（）型传感器。 (A) 参量型 (B) 发电型 (C) 电感型 (D) 电容型 参考答案： (B)
没有详解信息！ 6. 半导体应变片的灵敏度和电阻应变片的灵敏度相比（）。 (A) 半导体应变片的灵敏度高 (B) 电阻应变片的灵敏高 (C) 二者相等 (D) 不能确定 参考答案： (A) 没有详解信息！ 7. 当电阻应变片式传感器拉伸时,该传感器电阻（）。 (A) 变大 (B) 变小 (C) 不变 (D) 不定 参考答案： (A) 没有详解信息！ 8. 为消除压电传感器联接电缆分布电容变化对输出灵敏度的影响,应采用（）。 (A) 电压放大器 (B) 电荷放大器 (C) 相敏检波器 (D) 电流放大器

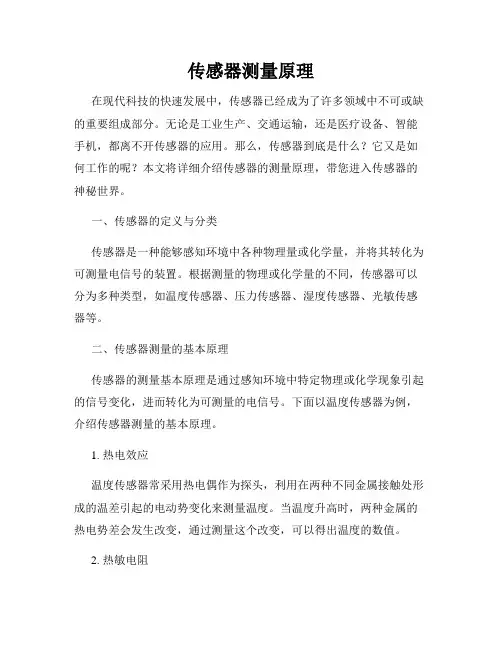

压力传感器的测量原理 压阻式压力传感器： 通常是将电阻膜片通过特殊的粘和剂紧密的粘合在一个固定基体上，当基体受力发生应力变化时，膜片的电阻值也发生相应的改变，如果电路中有一个恒流源，从而使加在电阻上的电压发生变化。通过用电桥放大后测量该电压值，就可以知道施加到膜片上的压力值。电阻膜片应用最多的是金属电阻膜片和半导体膜片两种。金属电阻膜片又分丝状膜片和金属箔状片两种。 金属电阻膜片是利用吸附在基体材料上金属丝或金属箔，受应力变化时，电阻发生变化的特性来测量的。应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。 陶瓷电阻膜片没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，陶瓷电阻膜片的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40~135℃，而且具有测量的高精度、高稳定性。在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。高特性，低价格的陶瓷传感器将是压力传感器的发展方向。 扩散硅的原理，是利用被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化。电容式压力传感器： 将膜片和基片构成一个腔体，待测压力使得陶瓷膜片弯曲情形，如此就能改变组件的电容量，借着加入必须的电子电路，尽可能将此变形与压力之变化互成关系。因此电容量的变化即比例于压力的变化。 半导体压力传感器：此种装置也是应用压电效应与电桥电阻形式获得量测结果，在硅支撑物上利用扩散的方法，用以产生膜片，包含电桥电阻的单元以静电处理固定在支撑玻璃上。所以，它就与外界形成机械性的隔离。当硅质膜片偏向时，电桥的输出就随着改变。 采用硅-蓝宝石作为半导体敏感元件，具有无与伦比的计量特性。蓝宝石系由单晶体绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石比硅要坚固，硬度更高，不怕形变；蓝宝石有着非常好的弹性和绝缘特性（1000 OC 以内），因此，利用硅- 蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使在高温条件下，也有着很好的工作特性；蓝宝石的抗辐射特性极强；另外，硅-蓝宝石半导体敏感元件，无p-n 漂移，因此，从根本上简化了制造工艺，提高了重复性，确保了高成品率。可在最恶劣的工作条件下正常工作，并且可靠性高、精度好、温度误差极小、性价比高。 压电式压力传感器：
2-4、现有栅长为3mm 和5mm 两种丝式应变计，其横向效应系数分别为5%和3%，欲用来测量泊松比μ=的铝合金构件在单向应力状态下的应力分布(其应力分布梯度较大)。试问：应选用哪一种应变计为什么 答：应选用栅长为5mm 的应变计。由公式ρρ εμd R dR x + +=)21(和[]x m x K C R dR εεμμ=-++=)21()21(知应力大小是通过测量 应变片电阻的变化率来实现的。电阻的变化率主要由受力后金属丝几何尺寸变化所致部分（相对较大）加上电阻率随应变而变的部分（相对较小）。一般金属μ≈，因此(1+2μ)≈；后部分为电阻率随应变而变的部分。以康铜为例，C ≈1，C(1-2μ)≈，所以此时K0=Km ≈。显然，金属丝材的应变电阻效应以结构尺寸变化为主。从结构尺寸看，栅长为5mm 的丝式应变计比栅长为3mm 的应变计在相同力的作用下，引起的电阻变化大。 2-5、现选用丝栅长10mm 的应变计检测弹性模量E=2×1011N/m 2、密度ρ=cm 3的钢构件承受谐振力作用下的应变，要求测量精度不低于%。试确定构件的最大应变频率限。 答：机械应变波是以相同于声波的形式和速度在材料中传播的。当它依次通过一定厚度的基底、胶层(两者都很薄，可忽略不计)和栅长l 而 为应变计所响应时，就会有时间的迟后。应变计的这种响应迟后对动态(高频)应变测量，尤会产生误差。由][]e l v f e l l 66max max ππλ<= <或式中v 为声波在钢 构件中传播的速度； 又知道声波在该钢构件中的传播速度为： kg m m N E 336211108.710/102--????= = ρ ν; s m kg s m Kg /10585.18.7/8.91024228?=???=； 可算得kHz m s m e l v f 112%5.061010/10585.1||63 4max =???= = -π 。 2-6、为什么常用等强度悬臂梁作为应变式传感器的力敏元件 现用一等强度梁：有效长l =150mm ，固支处宽b=18mm ，厚h=5mm ，弹性模量E=2×105N/mm 2，贴上4片等阻值、K=2的电阻应变计，并接入四等臂差动电桥构成称重传感器。试问： 1)悬臂梁上如何布片又如何接桥为什么 2)当输入电压为3V ，有输出电压为2mV 时的称重量为多少 答：当力F 作用在弹性臂梁自由端时，悬臂梁产生变形，在梁的上、下表面对称位置上应变大小相当，极性相反，若分别粘贴应变片R 1 、 R 4 和R 2 、R 3 ，并接成差动电桥，则电桥输出电压U o 与力F 成正比。等强度悬臂梁的应变E h b Fl x 206= ε不随应变片粘贴位置变化。 1）、悬臂梁上布片如图2-20a 所示。接桥方式如图2-20b 所示。这样当梁上受力时，R1、R4受拉伸力作用，阻值增大，R2、R3受压，阻值减小，使差动输出电压成倍变化。可提高灵敏度。 2）、当输入电压为3V ，有输出电压为2mV 时的称重量为： 计算如下： 由公式： o i i x i o U KlU E bh F E h b Fl K U K U U 66220=?==ε代入各参数算F =； 1牛顿=千克力；所以，F=。此处注意：F=m*g ；即力=质量*重力加速度；1N=1Kg*s 2.力的单位是牛顿（N ）和质量的单位是Kg ；所以称得的重量应该是。 ; 2-7、何谓压阻效应扩散硅压阻式传感器与贴片型电阻应变式传感器相比有什么优点，有什么缺点如何克服 答：“压阻效应”是指半导体材料（锗和硅）的电阻率随作用应力的变化而变化的现象。 优点是尺寸、横向效应、机械滞后都很小，灵敏系数极大，因而输出也大，可以不需放大器直接与记录仪器连接，使得测量系统简化。 缺点是电阻值和灵敏系数随温度稳定性差，测量较大应变时非线性严重；灵敏系数随受拉或压而变，且分散度大，一般在(3-5)%之间，因而使得测量结果有(±3-5)%的误差。 压阻式传感器广泛采用全等臂差动桥路来提高输出灵敏度，又部分地消除阻值随温度而变化的影响。 2-8 、一应变片的电阻R=120Ω，k=，用作应变片为800μm/m 的传感元件。
《传感器原理及应用》讨论课报告书 电感式传感器的基本原理及典型应用 学院：机械工程学院 班级：13-1机械电子工程（卓越） 组员：李响夏中岩张轩赫 贡献率：李响资料查询，整理40% 夏中岩资料整理，编辑30% 张轩赫PPT设计编写30% 指导教师：边辉 完成日期：2016.05
目录 摘要............................................................................................................................... - 2 - 1 物料分拣系统简述................................................................................................... - 3 - 2 物料分拣系统中的传感器....................................................................................... - 3 - 2.1 电机起停控制传感器.................................................................................... - 3 - 2.1.1 漫反射光电接近开关......................................................................... - 3 - 2.1.2 电容式接近开关................................................................................. - 4 - 2.1.3 霍尔接近开关..................................................................................... - 4 - 2.1.4 电感式接近开关................................................................................. - 4 - 2.1.5传感器应用比较.................................................................................. - 4 - 2.2 物料计数用传感器........................................................................................ - 5 - 2.2.1 对射型红外光电开关......................................................................... - 5 - 2.2.2 电涡流式传感器................................................................................. - 5 - 2.2.3 霍尔传感器......................................................................................... - 6 - 2.3 测速及定位传感器........................................................................................ - 6 - 2.3.1 光电耦合器，码盘............................................................................. - 7 - 2.3.2 增量编码器......................................................................................... - 7 - 2.3.3 传感器功能对比................................................................................. - 7 - 2.4 物料分类传感器............................................................................................ - 7 - 2.4.1色标传感器.......................................................................................... - 8 - 2.5 固态继电器.................................................................................................... - 8 - 3 传感器前景展望....................................................................................................... - 9 - 3.1 传感器在科技发展中的重要性.................................................................... - 9 - 3.2 先进传感器的发展趋势................................................................................ - 9 - 4 反思与收获............................................................................................................... - 9 -参考文献..................................................................................................................... - 10 -
传感器及其工作原理 一、教学目标 1、知道非电学量转换成电学量的技术意义； 2、通过实验，知道常见传感器的工作原理； 3、初步探究利用和设计简单的传感器. 二、重、难点 1.几种常见传感器的工作原理（演示实验）； 2.学生自己设计简单的传感器. 三、教学过程 （一）课题的引入 【演示实验1】干簧管控制电路的通断 如图，小盒子A的侧面露出一个小灯泡，盒外没有开关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移走，灯泡熄灭. 师问：盒子里有怎样的装置，才能实现这样的控制？ 生猜：（可以自由讨论，也可以请学生回答） 师生探究：打开盒子，用实物投影仪展示盒内的电路图，了解元件“干簧管”的结构。探明原因：玻璃管内封入两个软磁性材料制成的簧片。当磁铁靠近干簧管时，两个簧片被磁化而接通，电路导通。所以，干簧管能起到开关的作用。 师点拨：这个装置反过来还可以让我们通过灯泡的发光情况，感知干簧管周围是否存在着磁场。【演示实验2】声光控开关控制电路的通断 ①先在普通光照条件下， ②在把开关置于黑暗环境中。 师生总结：声光控开关 师：刚才的两个实验，都用了一种元件，这些元件能够感受某些信息，通过它能实现电路的自动控制，这种元件有一个专门的名称：传感器。什么是传感器呢？它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。我们把这种元件叫做传感器。它的优点是：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。 其实，传感器并不神秘。你家里可能就有很多的传感器。请大家相互说说看，你家里，或者在你的生活当中，都使用过，或听说过什么样的电器中有传感器？ 生讨论并交流：例如，①当冰箱内的温度高于设定值时，制冷系统自动启动，而当温度低于设定值时，制冷系统又会自动停止。冰箱的控制，是通过温度传感器实现的。②楼梯道的电灯，晚上，有人经过楼道时，开关自动接通，灯就亮；白天，不管是否有人经过，开关都是断开的，灯总是不亮，这种开关用的就是声光传感器。③为了防止火灾的发生，在宾馆房间的天花板上大多有一个小盒子，当房间失火时它能感知出现的烟雾，通过电路发出警报，这个小盒子就是烟雾传感器。④其他如宾馆洗手间的墙壁上干手机的湿度传感器、电视机里换频道的红外传感器、电饭锅的温控开关、养鸡场里的孵化器、交警用来测驾驶员是否酒后开车的酒精气体测试仪、磁悬浮列车里的加速度测试器、电容式话筒里的电容式传感器、自动洗衣机里的压力传感器等等.可以说，传感器的广泛使用，丰富了我们的生活，使 我们的生活更加方便、安全和舒适。 师：为了制作传感器，需要一些元器件，下面我们就来看几个实际的例子。 【演示实验3】比较光敏电阻在不同光照条件下的电阻之不同 学生完成：两人一组，用万用电表（由投影仪投出表盘）的欧姆挡测量一只光敏 电阻的阻值，实验分别在室内自然光的照射下和用手掌遮光时进行。 学生总结实验结果：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。 师生总结：光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。
第六章 传感器原理与测量电路 习题 （一）填空题 1、 属于能量控制型的传感器有 电阻应变式传感器、电容式传感器、电感式传感器 等， 属于能量转换型的传感器有 热电偶温度传感器、压电式加速度传感器 等（每个至少举例两个）。 2、 金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用 机械变形 引起的 电阻变化，后者利用 电阻率 变化引起的电阻变化。 3、 为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影 响，实际应用时常常采用 差动式 工作方式。 4、 压电式传感器的测量电路（即前置放大器）有两种形式： 电荷 放大器和 电压 放 大器，后接 电荷 放大器时，可不受连接电缆长度的限制。 5、 涡流式传感器的变换原理是利用了金属导体在交流磁场中的 电涡流 效应。 6、 磁电式速度计的灵敏度单位是 V/（mm/s ） 。 7、 压电式传感器是利用某些物质的 压电效应 而工作的。 （二）选择题 1、 电阻应变片的输入为 2 。 （1）力 （2） 应变 （3）速度 （4）加速度 2、 结构型传感器是依靠 3 的变化实现信号变换的。 （1）本身物理性质（物性型） （2）体积大小 （3）结构参数 （4）电阻值 3、 不能用涡流式传感器进行测量的是 4 。（电涡流效应） （1）位移 （2）材质鉴别 （3）探伤 （4）非金属材料 4、 变极距面积型电容传感器的输出与输入，成 2 关系。 d A C r εε0= （1）非线性 （2）线性 （3）反比 （4）平方 5、 半导体式应变片在外力作用下引起其电阻变化的因素主要是 3 。 （1）长度 （2）截面积 （3）电阻率 （4）高通 6、 压电式传感器输出电缆长度的变化，将会引起传感器的 3 产生变化。 （1）固有频率 （2）阻尼比 （3）灵敏度 （4）压电常数 7、 在测量位移的传感器中，符合非接触测量，而且不受油污等介质影响的是 4 传感
传感器原理及其应用论文 摘要：在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。 一、传感器简介 传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。 （1）、传感器定义及分类 信息处理技术取得的进展以及微处理器和计算机技术的高速发展，都需要在传感器的开发方面有相应的进展。微处理器现在已经在测量和控制系统中得到了广泛的应用。随着这些系统能力的增强，作为信息采集系统的前端单元，传感器的作用越来越重要。传感器已成为自动化系统和机器人技术中的关键部件，作为系统中的一个结构组成，其重要性变得越来越明显。最广义地来说，传感器是一种能把物理量或化学量转变成便于利用的电信号的器件。国际电工委员会(IEC:International Electrotechnical Committee)的定义为：“传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。按照Gopel等的说法是：“传感器是包括承载体和电路连接的敏感元件”，而“传感器系统则是组合有某种信息处理(模拟或数字)能力的传感器”。传感器是传感器系统的一个组成部分，它是被测量信号输入的第一道关口。 （2）、传感器的作用 人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。 在基础学科研究中，传感器更具有突出的地位。现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到fm的粒子世界，纵向上要观察长达数十万年的天体演化，短到 s的瞬间反应。此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。一些传感器的发展，往往是一些边缘学科开发的先驱。 传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊
第六章传感器 第一节传感器及其工作原理 学习目标 1．知道什么是传感器，理解各类传感器的工作原理 2．知道光敏电阻特点及作用 3．掌握热敏电阻和金属电阻的特点及区别 4．理解霍尔元件的原理及作用 5．会用得各类元件（热敏电阻、光敏电阻、霍尔元件等）设计简单的控制电路 课本导读 一．传感器 1. _________________________________________________________ 干簧管结构：它只是玻璃管内封入的的两个_______________________________________________________________ 制成的簧片. 作用：在电路中起到_________________ 的作用，它是一种能够 _____________________ 的传感器. 2.传感器 作用：它是能够把易感受的力、温度、光、声、化学成分等______________________ 按照一定 的规律转换为容易进行测量、传输、处理和控制的电压、电流等 _______________________ ，或转换 为_______________ 的一类元件. 分类：常见的传感器有色标传感器、温度传感器、_____________________ 、电容式位移传感 器、电感式位移传感器等等. 二. 光敏电阻 1.构造及特点：光敏电阻是用___________________ 制成的，硫化镉就是一种________________ 其特点是电阻率随光照强度的增大而___________________ , 原因是：无光照射，载流子— _____________ ，导电性 ________________ . 2.作用：光敏电阻能够把________________ 转化为_________________ . 三．热敏电阻和金属热电阻 1.热电阻：金属的电阻率随温度的升高而____________________ , 用多金属做成的传感 器称为热电阻.其特点是 ___________________ 、测温范围 _____________________ , 但__________________
扭矩传感器中费接触扭矩传感器占了很大一部分比例，平时我们试用的大多都非接触的扭矩传感器，相信很多客户都用过非接触的扭矩传感器，但是很少有人知道扭矩传感器的测量原理到底是什么样？扭矩值又是通过什么样的计算得到的。 扭矩传感器一般有2个轴即输入轴和输出轴，输入轴和输出轴由扭杆连接起来，输入轴上有花键，输出轴上有键槽。当扭杆受方向盘的转动力矩作用发生扭转时，输入轴上的花键和输出轴上键槽之间的相对位置就被改变了。 花键和键槽的相对位移改变量等于扭转杆的扭转量，使得花键上的磁感强度改变，磁感强度的变化，通过线圈转化为电压信号。非接触扭矩传感器由于采用的是非接触的工作方式，因而寿命长、可靠性高，不易受到磨损、有更小的延时、受轴的偏转和轴向偏移的影响更小，现在已经广泛用于轿车和轻型车中，是EPS 传感器的主流产品。 了解了扭矩传感器的测量原理，我们就能很好的知道什么情况下测量的扭矩值是最准确的，也知道了安装扭矩传感器应该注意些什么。比如我们必须保持扭矩传感器的轴和联轴器的平行的，不能有错位，不然就会导致扭矩传感器测量不准确甚至损坏扭矩传感器。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。https://www.doczj.com/doc/242413344.html,/
