电池片生产工艺流程 一、制绒 a.目的 在硅片的表面形成坑凹状表面，减少电池片的反射的太阳光，增加二次反射的面积。一般情况下，用碱处理是为了得到金字塔状绒面； 用酸处理是为了得到虫孔状绒面。不管是哪种绒面，都可以提高硅片的陷光作用。 b.流程 1.常规条件下，硅与单纯的HF、HNO3（硅表面会被钝化，二氧化硅与HNO3不反应）认为是不反应的。但在两种混合酸的体系中，硅则可以与溶液进行持续的反应。 硅的氧化 硝酸/亚硝酸（HNO2）将硅氧化成二氧化硅（主要是亚硝酸将硅氧化） Si+4HNO3=SiO2+4NO2+2H2O (慢反应 3Si+4HNO3=3SiO2+4NO+2H2O (慢反应 二氧化氮、一氧化氮与水反应，生成亚硝酸，亚硝酸很快地将硅氧化成二氧化硅。 2NO2+H2O=HNO2+HNO3 (快反应 Si+4HNO2=SiO2+4NO+2H2O (快反应（第一步的主反应）
4HNO3+NO+H2O=6HNO2(快反应 只要有少量的二氧化氮生成，就会和水反应变成亚硝酸，只要少量的一氧化氮生成，就会和硝酸、水反应很快地生成亚硝酸，亚硝酸会很快的将硅氧化，生成一氧化氮，一氧化氮又与硝酸、水反应，这样一系列化学反应最终的结果是造成硅的表面被快速氧化，硝酸被还原成氮氧化物。 二氧化硅的溶解 SiO2+4HF=SiF4+2H2O(四氟化硅是气体 SiF4+2HF=H2SiF6 总反应 SiO2+6HF=H2SiF6+2H2O 最终反应掉的硅以氟硅酸的形式进入溶液。 2.清水冲洗 3.硅片经过碱液腐蚀（氢氧化钠/氢氧化钾），腐蚀掉硅片经酸液腐蚀后的多孔硅 4.硅片经HF、HCl冲洗，中和碱液，如不清洗硅片表面残留的碱液，在烘干后硅片的表面会有结晶 5.水冲洗表面，洗掉酸液 c.注意
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 揭秘!锂电池制造工艺设计全解析 WORD 格式-可编辑揭秘！锂电池制造工艺全解析锂电池结构锂离子电池构成主要由正极、负极、非水电解质和隔膜四部分组成。 目前市场上采用较多的锂电池主要为磷酸铁锂电池和三元锂电池，二者正极原材料差异较大，生产工艺流程比较接近但工艺参数需变化巨大。 若磷酸铁锂全面更换为三元材料，旧产线的整改效果不佳。 对于电池厂家而言，需要对产线上的设备大面积进行更换。 锂电池制造工艺锂电池的生产工艺比较复杂，主要生产工艺流程主要涵盖电极制作的搅拌涂布阶段（前段）、电芯合成的卷绕注液阶段（中段），以及化成封装的包装检测阶段（后段），价值量（采购金额）占比约为（35~40%）:（30~35）%:（30~35）%。 差异主要来自于设备供应商不同、进口/国产比例差异等，工艺流程基本一致，价值量占比有偏差但总体符合该比例。 专业知识--整理分享 1/ 7
WORD 格式-可编辑锂电生产前段工序对应的锂电设备主要包括真空搅拌机、涂布机、辊压机等；中段工序主要包括模切机、卷绕机、叠片机、注液机等；后段工序则包括化成机、分容检测设备、过程仓储物流自动化等。 除此之外，电池组的生产还需要 Pack 自动化设备。 锂电前段生产工艺锂电池前端工艺的结果是将锂电池正负极片制备完成，其第一道工序是搅拌，即将正、负极固态电池材料混合均匀后加入溶剂，通过真空搅拌机搅拌成浆状。 配料的搅拌是锂电后续工艺的基础，高质量搅拌是后续涂布、辊压工艺高质量完成的基础。 涂布和辊压工艺之后是分切，即对涂布进行分切工艺处理。 如若分切过程中产生毛刺则后续装配、注电解液等程序、甚至是电池使用过程中出现安全隐患。 因此锂电生产过程中的前端设备，如搅拌机、涂布机、辊压机、分条机等是电池制造的核心机器，关乎整条生产线的质量，因此前端设备的价值量（金额）占整条锂电自动化生产线的比例最高，约35%。 锂电中段工艺流程锂电池制造过程中，中段工艺主要是完成电池的成型，主要工艺流程包括制片、极片卷绕、模切、电芯卷绕成型和叠片成型等，是当前国内设备厂商竞争比较激烈的一个领域，占锂电池生产线价值量约 30%。 目前动力锂电池的电芯制造工艺主要有卷绕和叠片两种，对应的
Mixing(配料) Mix solvent and bound separately with positive and negative active materials. Make into positive and negative pasty materials after stirring at high speed till uniformity. Coating（涂布） Now, we are in coating line. We use back reverse coating. This is the slurry-mixing tank. The anode（Cathode）slurry is introduced to the coating header by pneumaticity from the mixing tank. The slurry is coated uniformly on the copper foil, then the solvent is evaporated in this oven. （下面的依据情况而定）There are four temperature zones, they are independently controlled. Zone one sets at 55 degree C, zone two sets at 65 degree C, zone three sets at 80 degree C, zone four sets at 60 degree C. The speed of coating is 4 meters per minute. You see the slurry is dried. The electrode is wound to be a big roll and put into the oven. The time is more than 2 hours and temperature is set at 60 degree C. Throughout the coating, we use micrometer to measure the electrode thickness per about 15 minutes. We do this in order to keep the best consistency of the electrode. Vocabulary: coating line 涂布车间back reverse coating 辊涂coating header 涂布机头 Al/copper foil 铝/铜箔degree C 摄氏度temperature zones 温区 wind to be a（big）roll 收卷evenly/uniformly 均匀oven 烘箱 evaporate 蒸发electrode 极片 Cutting Cut a roll of positive and negative sheet into smaller sheets according to battery specification and punching request. Pressing Press the above positive and negative sheets till they become flat. Punching Punching sheets into electrodes according to battery specification, Electrode After coating we compress the electrode with this cylindering machine at about 7meters per minute. Before compress we clean the electrode with vacuum and brush to eliminate any particles. Then the compressed electrode is wound to a big roll. We use micrometer to measure the compressed electrode thickness every 10 minutes. After compressing we cut the web into large pieces. We tape the cathode edge to prevent any possible internal short. The large electrode with edge taped is slit into smaller pieces. This is ultrasonic process that aluminum tabs are welded onto cathodes using ultrasonic weld machine. We tape the weld section to prevent any possible internal short. And finally, we clean the finished electrodes with vacuum and brush. Vocabulary: cylindering 柱形辊压vacuum 真空particle 颗粒 wound 旋紧卷绕micrometer 千分尺internal short 内部短路 slit 分切ultrasonic 超声波weld 焊接

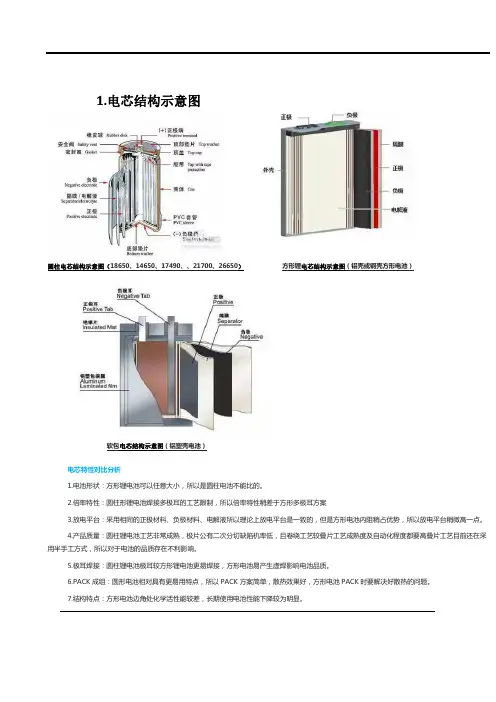

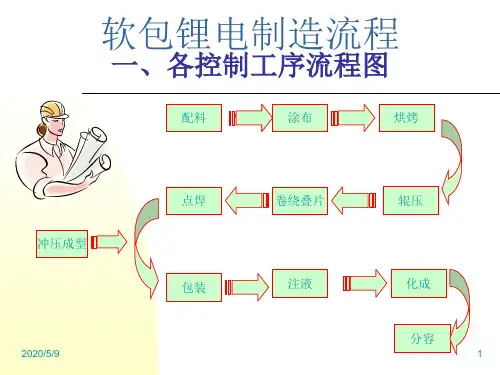

软包锂离子电池制作工艺流程详解 2018-04-27电动知家 1、软包电芯 所谓的软包电芯，其实就是使用了铝塑包装膜作为包装材料的电芯。相对来说，锂离子电池的包装分为两大类，一类是软包电芯，一类是金属外壳电芯。金属外壳电芯又包括了钢壳与铝壳等等，近年来由于特殊需要有的电芯采用塑料外壳的，也可以划为此类。 二者的差别出了外壳材料不同，决定了其封装方式也不同。软包电芯采用的是热封装，而金属外壳电芯一般采用焊接（激光焊）。软包电芯可以采用热封装的原因是其使用了铝塑包装膜这种材料。 2、铝塑包装膜 铝塑包装膜（简称铝塑膜）的构成见图，其截面上来看有三层构成：尼龙层、A l层与P P层。 三层各有各的作用，首先尼龙层是保证了铝塑膜的外形，保证在制造成锂离子电池之前，膜不会发生变形。 A l层就是一层金属A l构成，其作用是防止水的渗入。锂离子电池很怕水，一般要求极片含水量都在P P M级，所以包装膜一定能够挡住水气的渗入。尼龙不防水，无法起到保护作用。而金属A l在室温下
会与空气中的氧反应生成一层致密的氧化膜，导致水气无法渗入，保护了电芯的内部。A l层在铝塑膜成型的时候还提供了冲坑的塑性，这个详见第3点。 P P是聚丙烯的缩写，这种材料的特性是在一百多摄氏度的温度下会发生熔化，并且具有黏性。所以电池的热封装主要靠的就是P P层在封头加热的作用下熔化黏合在一起，然后封头撤去，降温就固化黏结了。 铝塑膜看上去很简单，实际做起来，如何把三层材料均匀地、牢固地结合在一起也不是那么容易的事。很遗憾的是，现在质量好的铝塑膜基本上都是日本进口的，国产的不是没有，但质量还有待改进。 3、铝塑膜成型工序 软包电芯可以根据客户的需求设计成不同的尺寸，当外形尺寸设计好后，就需要开具相应的模具，使铝塑膜成型。成型工序也叫作冲坑（其实个人觉得应该是“铳坑”，但大家都这么写就随俗吧），顾名思义，就是用成型模具在加热的情况下，在铝塑膜上冲出一个能够装卷芯的坑，具体的见下图 铝塑膜冲好并裁剪成型后，一般称为P o c k e t袋，见下图所示。一般在电芯较薄的时候选择冲单坑（下图左），在电芯较厚的时候选择冲双坑（下图右），因为一边的变形量太大会突破铝塑膜的变形极限而导致破裂。
揭秘！锂电池制造工艺全解析 锂电池结构 锂离子电池构成主要由正极、负极、非水电解质和隔膜四部分组成。目前市场上采用较多的锂电池主要为磷酸铁锂电池和三元锂电池，二者正极原材料差异较大，生产工艺流程比较接近但工艺参数需变化巨大。若磷酸铁锂全面更换为三元材料，旧产线的整改效果不佳。对于电池厂家而言，需要对产线上的设备大面积进行更换。
锂电池制造工艺 锂电池的生产工艺比较复杂，主要生产工艺流程主要涵盖电极制作的搅拌涂布阶段（前段）、电芯合成的卷绕注液阶段（中段），以及化成封装的包装检测阶段（后段），价值量（采购金额）占比约为（35~40%）:（30~35）%:（30~35）%。差异主要来自于设备供应商不同、进口/国产比例差异等，工艺流程基本一致，价值量占比有偏差但总体符合该比例。 锂电生产前段工序对应的锂电设备主要包括真空搅拌机、涂布机、辊压机等；中段工序主要包括模切机、卷绕机、叠片机、注液机等；后段工序则包括化成机、分容检测设备、过程仓储物流自动化等。除此之外，电池组的生产还需要Pack 自动化设备。 锂电前段生产工艺 锂电池前端工艺的结果是将锂电池正负极片制备完成，其第一道工序是搅拌，即将正、负极固态电池材料混合均匀后加入溶剂，通过真空搅拌机搅拌成浆状。配料的搅拌是锂电后续工艺的基础，高质量搅拌是后续涂布、辊压工艺高质量完成的基础。 涂布和辊压工艺之后是分切，即对涂布进行分切工艺处理。如若分切过程中产生毛刺则后续装配、注电解液等程序、甚至是电池使用过程中出现安全隐患。因此锂电生产过程中的前端设备，如搅拌机、涂布机、辊压机、分条机等是电池制造的核心机器，关乎整条生产线的质量，因此前端设备的价值量（金额）占整条锂电自动化生产线的比例最高，约35%。
动力电池pack生产工艺流程_动力电池PACK四大工艺介绍 2018-04-17 17:13 ? 885次阅读 动力电池PACK四大工艺 1、装配工艺 动力电池PACK一般都由五大系统构成。 那这五大系统是如何组装到一起，构成一个完整的且机械强度可靠的电池PACK呢？靠的就是装配工艺。 PACK的装配工艺其实是有点类似传统燃油汽车的发动机装配工艺。 通过螺栓、螺帽、扎带、卡箍、线束抛钉等连接件将五大系统连接到一起，构成一个总成。
2、气密性检测工艺 动力电池PACK一般安装在新能源汽车座椅下方或者后备箱下方，直接是与外界接触的。当高压电一旦与水接触，通过常识你就可以想象事情的后果。因此当新能源汽车涉水时，就需要电池PACK有很好的密封性。 动力电池PACK制造过程中的气密性检测分为两个环节： 1）热管理系统级的气密性检测； 2）PACK级的气密性检测； 国际电工委员会（IEC）起草的防护等级系统中规定，动力电池PACK 必须要达到IP67等级。
2017年4月份的上海车展，上汽乘用车就秀出了自己牛逼的高等级气密性防护技术。将充电状态下的整个PACK放到金鱼缸中浸泡7天，金鱼完好无损，且PACK内未进水。 3、软件刷写工艺 没有软件的动力电池PACK，是没有灵魂的。 软件刷写也叫软件烧录，或者软件灌装。 软件刷写工艺就是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中，以在电池测试和使用过程中将采集的电池状态信息数据，由电子控制单元进行数据处理和分析，然后根据分析结果对系统内的相关功能模块发出控制指令，最终向外界传递信息。
4、电性能检测工艺 电性能检测工艺是在上述三个工艺完成后，即产品下线之前必做的检测工艺。 电性能检测分三个环节： 1）静态测试： 绝缘检测、充电状态检测、快慢充测试等； 2）动态测试； 通过恒定的大电流实现动力电池容量、能量、电池组一致性等参数的评价。 3）SOC调整； 将电池PACK的SOC调整到出厂的SOC SOC：StateOfCharge，通俗的将就是电池的剩余电量。 关于电池PACK的电性能检测参数，每个公司其实都有自己定义的标准，都不一样。但是国家对于新能源汽车动力的电性能要求是有规定的，国标如下： 《GB/T31484-2015电动汽车用动力蓄电池循环寿命要求及试验方法》《GB/T31486-2015电动汽车用动力蓄电池电性能要求及试验方法》
电池组件生产工艺 目录 太阳能电池组件生产工艺介绍 (11) 晶体硅太阳能电池片分选工艺规范 (55) 晶体硅太阳能电池片激光划片工艺规范 (88) 晶体硅太阳能电池片单焊工艺规范 (1212) 晶体硅太阳能电池片串焊工艺规范 (1616) 晶体硅太阳能电池片串焊工艺规范 (1818) 晶体硅太阳能电池片叠层工艺规范 (2121) 晶体硅太阳能电池组件层压工艺规范 (2727) 晶体硅太阳能电池组件装框规范 (3232) 晶体硅太阳能电池组件测试工艺规范 (3535) 晶体硅太阳能电池组件安装接线盒工艺规范 (3838) 晶体硅太阳能电池组件清理工艺规范 (4141)
太阳能电池组件生产工艺介绍 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 1流程图： 电池检测——正面焊接—检验—背面串接—检验—敷设（玻璃清洗、材料切割、玻璃预处理、敷设）——层压——去毛边（去边、清洗）——装边框（涂胶、装角键、冲孔、装框、擦洗余胶）——焊接接线盒——高压测试——组件测试—外观检验—包装入库； 2组件高效和高寿命如何保证： 2.1高转换效率、高质量的电池片 2.2高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装 剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 2.3合理的封装工艺； 2.4员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 3太阳电池组装工艺简介：
铅酸蓄电池制造工艺流程 1、极板的制造 包括：铅粉制造、板栅铸造、极板制造、极板化成等。 ⑴铅粉制造设备铸粒机或切段机、铅粉机及运输储存系统；⑵板栅铸造设备熔铅炉、铸板机及各种模具； ⑶极板制造设备和膏机、涂片机、表面干燥、固化干燥系统等；⑷极板化成设备充放电机； ⑸水冷化成及环保设备。 2、装配电池设备 汽车蓄电池、摩托车蓄电池、电动车蓄电池、大中小型阀控密封式蓄电池装配线、电池检测设备(各种电池性能检测)。 ⑴典型铅酸蓄电池工艺过程概述 铅酸蓄电池主要由电池槽、电池盖、正负极板、稀硫酸电解液、隔板及附件构成。 ⑵工艺制造简述如下 铅粉制造：将1#电解铅用专用设备铅粉机通过氧化筛选制成符合要求的铅粉。板栅铸造：将铅锑合金、铅钙合金或其他合金铅通常用重力铸造的方式铸造成符合要求的不同类型各种板板栅。 极板制造：用铅粉和稀硫酸及添加剂混合后涂抹于板栅表面再进行干燥固化即是生极板。 极板化成：正、负极板在直流电的作用下与稀硫酸的通过氧化还原反 应生产氧化铅，再通过清洗、干燥即是可用于电池装配所用正负极板。装配电池：将不同型号不同片数极板根据不同的需要组装成各种不同类型的蓄电池。3、板栅铸造简介 板栅是活性物质的载体，也是导电的集流体。普通开口蓄电池板栅一般用铅锑合金铸造，免维护蓄电池板栅一般用低锑合金或铅钙合金铸造，而密封阀控铅酸蓄电池板栅一般用铅钙合金铸造。 第一步：根据电池类型确定合金铅型号放入铅炉内加热熔化，达到工艺要求后将铅液铸入金属模具内，冷却后出模经过修整码放。 第二步：修整后的板栅经过一定的时效后即可转入下道工序。板栅主要控制参数：板栅质量；板栅厚度；板栅完整程度；板栅几何尺寸等； 4、铅粉制造简介 铅粉制造有岛津法和巴顿法，其结果均是将1#电解铅加工成符合蓄电池生产工艺要求的铅粉。铅粉的主要成份是氧化铅和金属铅，铅粉的质量与所制造的质量有非常密切的关系。在我国多用岛津法生产铅粉，而在欧美多用巴顿法生产铅粉。
锂离子电池原理及工艺流程 一、原理 1.0 正极构造 LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体（铝箔）正极 2.0 负极构造 石墨+导电剂(乙炔黑)+增稠剂(CMC)+粘结剂(SBR)+ 集流体（铜箔）负极 3.0工作原理 3.1 充电过程 如上图一个电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。 正极上发生的反应为 LiCoO2=充电=Li1-xCoO2+Xli++Xe(电子) 负极上发生的反应为 6C+XLi++Xe=====LixC6 3.2 电池放电过程 放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。 二、工艺流程 三、电池不良项目及成因： 1.容量低 产生原因： a. 附料量偏少； b. 极片两面附料量相差较大； c. 极片断裂； d. 电解液少； e. 电解液电导率低； f. 正极与负极配片未配好； g. 隔膜孔隙率小；h. 胶粘剂老化→附料脱落；i.卷芯超厚（未烘干或电解液未渗透） j. 分容时未充满电；k. 正负极材料比容量小。 2.内阻高 产生原因： a. 负极片与极耳虚焊； b. 正极片与极耳虚焊； c. 正极耳与盖帽虚焊； d. 负极耳与壳虚焊; e. 铆钉与压板接触内阻大； f. 正极未加导电剂； g. 电解液没有锂盐；h. 电池曾经发生短路；i. 隔膜纸孔隙率小。 3.电压低 产生原因： a. 副反应（电解液分解；正极有杂质；有水）； b. 未化成好（SEI膜未形成安全）； c. 客户的线路板漏电（指客户加工后送回的电芯）； d. 客户未按要求点焊（客户加工后的
目录 1．设计的目的与任务 (1) 1.1课程设计背景 (1) 1.2课程设计目的与任务 (1) 2．设计的详细内容 (2) 2.1原材料及设备的选取 (2) 2.2电池的工作原理 (3) 2.3电池的制备工艺设计 (3) 2.3.1制片车间的工艺设计 (3) 2.3.2装配车间的工艺设计 (6) 2.3.3化成车间工艺设计 (7) 2.3.4包装车间工艺设计 (9) 2.4厂房设计 (9) 3．经济效益 (10) 4．对本设计的评述 (11) 参考文献 (12)
1．设计的目的与任务 1.1课程设计背景 自从1990年SONY采用可以嵌锂的钴酸锂做正极材料以来,锂离子电池满足了非核能能源开发的需要,同时具有工作电压高、比能量大、自放电小、循环寿命长、重量轻、无记忆效应、环境污染少等特点,现成为世界各国电源材料研究开发的重点[1~3]。锂离子电池已广泛应用于移动电话、便携式计算机、摄像机、照相机等的电源,并在电动汽车技术、大型发电厂的储能电池、UPS电源、医疗仪器电源以及宇宙空间等领域具有重要作用[4~5]。 正极材料作为决定锂离子电池性能的重要因素之一,研究和开发更高性能的正极材料是目前提高和发展锂电池的有效途径和关键所在。目前,已商品化的锂电池正极材料有钴酸锂、锰酸锂、镍酸锂等,而层状钴酸锂正极材料凭借其电压高、放电平稳、生产工艺简单等优点占据着市场的主要地位,也是目前唯一大量用于生产锂离子电池的正极材料[6~8]。 18650电池是指外壳使用65mm高，直径为18mm的圆柱形钢壳为外壳的锂离子电池。自从上个世纪90年代索尼推出之后，这种型号的电池一直在生产，经久不衰。经过近20年的发展，目前制备工艺已经非常成熟，性能有了极大的提升，体积能量密度已经提高了将近4倍，而且成本在所有锂离子电池中也是最低，目前早已走出了原来的笔记本电脑的使用领域，作为首选电池应用于动力及储能领域。 1.2课程设计目的与任务 如前文所述，在目前商业化的锂离子电池中，很多厂家都选用层状结构的 作为正极材料。其理论容量为274mAh/g，实际容量为140mAh/g左右，也有LiCoO 2 作为正极材料的18650锂电报道实际容量已达155mAh/g。本设计拟通过以LiCoO 2 池电芯器件作为模型，从原料选择、设计原理、制备工艺、封装条件、工作情况等方面进行系统调研，并设计出相应的电池器件。设计者将通过查阅资料、课题讨论、技术交流等方式，逐渐设计出合理、科学的18650锂电池电芯，培养初步的科研思维和科研能力；通过这一综合训练，使我对实际的新能源产品有初步的、
晶体硅太阳能电池生产工艺流程图 电池片工艺流程说明： (1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。现在常用的硅片的厚度在 180μm 左右。去除硅片表面损伤层是太阳能电池制造的第一道常规工序。 (2)甩干：清洗后的硅片使用离心甩干机进行甩干。 (3)扩散、刻蚀：多数厂家都选用P型硅片来制作太阳能电池，一 般用POCl3液态源作为扩散源。扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成P-N结。扩散的最高温度可达到850-900℃。这种 方法制出的PN结均匀性好，方块电阻的不均匀性小于10％，少子寿命大于10 微秒。扩散过程遵从如下反应式： 4POCl3＋3O2（过量）→ 2P2O5＋2Cl2（气）2P2O5＋5Si → 5SiO2+ 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩 散生成的副产物。SiO2 与HF生成可溶于水的SiF62-，从而使硅表面的 磷硅玻璃（掺P2O5的SiO2）溶解，化学反应为： SiO2＋6HF → H2（SiF6）＋2H2O (4)减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition) 技术在电池表面沉
积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。 (5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。正面栅网电极的形式和厚度要求一方面要有高的透过率，另一方面要保证栅网电极有一个尽可能低的接触电阻。背面做成BSF结构，以减小表面电子复合，印刷后要进行高温烧结。 (6)检测分选：为了保证产品质量的一致性，通常要对每个电池片测试，并按电流和功率大小进行分类，也可根据电池效率进行分级。 (7)包装入库：将分选好的电池片一部分可以进行包装，入库，准备外卖；其他的准备进入电池组件生产工序待用。
