2017人教版物理九年级203《电磁铁和电磁继电器》练习题含详解1

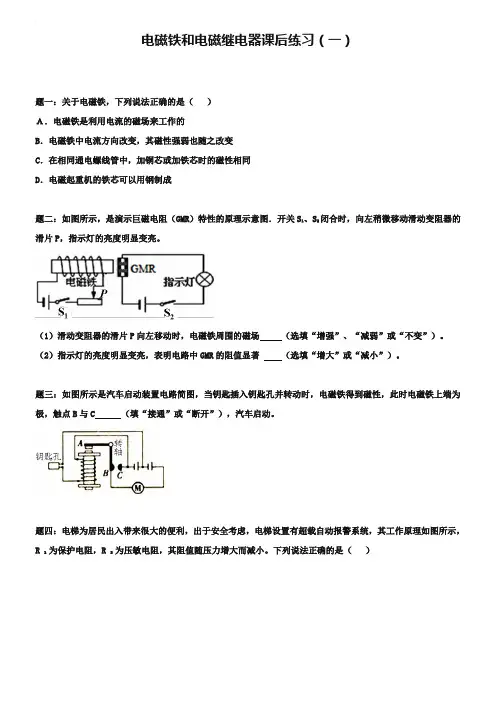

电磁铁与电磁继电器课后练习（一）

题一:关于电磁铁,下列说法正确的就是（）

Ａ、电磁铁就是利用电流的磁场来工作的

B、电磁铁中电流方向改变，其磁性强弱也随之改变

C、在相同通电螺线管中，加铜芯或加铁芯时的磁性相同

D、电磁起重机的铁芯可以用钢制成

题二：如图所示，就是演示巨磁电阻（GMR)特性的原理示意图、开关S1、S2闭合时，向左稍微移动滑动变阻器的滑片P,指示灯的亮度明显变亮。

(1）滑动变阻器的滑片P向左移动时,电磁铁周围的磁场(选填“增强”、“减弱”或“不变”)。（2）指示灯的亮度明显变亮，表明电路中GMR的阻值显著（选填“增大”或“减小”）。题三：如图所示就是汽车启动装置电路简图,当钥匙插入钥匙孔并转动时，电磁铁得到磁性,此时电磁铁上端为极，触点B与C(填“接通”或“断开"),汽车启动。

题四:电梯为居民出入带来很大的便利,出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R 1 为保护电阻，R 2 为压敏电阻，其阻值随压力增大而减小。下列说法正确的就是( )

A、电磁铁就是根据电磁感应原理制成的

B、工作时,电磁铁的上端为S极

C、超载时,电磁铁的磁性减小

D、正常情况下（末超载时），K与B接触

题五:小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表所示，并将该型号的热敏电阻应用于如图所示由“控制电路"与”工作电路”组成的恒温箱电路中。

“控制电路”由热敏电阻R 1 、电磁铁（线圈阻值R 0 ＝50 Ω）、电源U 1 、开关等组成,当线圈中的电流大于或等于20 mA时,继电器的衔铁被吸合,右边工作电路则被断开;“工作电路”由工作电源U 2(U 2 ＝l0V)、发热电阻R 2（R 2＝5 Ω）、导线等组成。问:

(1）工作电路工作时的电流为多大？电阻R 2的发热功率为多大？

（2）若发热电阻R 2需提供1、8×104 J的热量,则工作电路要工作多长时间（不计热量的损

失）?

(3)若恒温箱的温度最高不得超过50℃,则控制电路的电源电压U 1 最小值为多大？

电磁铁与电磁继电器

课后练习参考答案

题一：A

详解：电磁铁就是利用电流的磁效应与通电螺线管插入铁芯后磁场大大增强的原理工作的，故A 项正确、C 项错;电磁铁中电流方向改变，电磁铁的极性改变，但其磁性强弱不变.故B 项错;电磁起重机的铁芯若用钢制成,通电后一旦被磁化，磁性将长期保持，断电后磁性不会立即失去,这样将失去电磁铁的优点。故D 项错。

题二：(1）增强 (2）减小

详解:（1)滑动变阻器的滑片P 向左移动时，连入电路中的阻值变小，电路中的电流变大,电磁铁周围的磁场增强；（2）指示灯的亮度明显变亮，说明电路中的电流变大,表明电路中GMR 的阻值显著减小。

题三:N;接通

详解:本题考查电磁继电器使用与判断通电螺线管磁性的相关知识。(1)通电螺线管磁极的判断方法：首先标出通电螺线管中电流的方向,然后根据右手定则判断螺线管两极的磁性；（2）当钥匙插入钥匙孔并转动时,控制电路接通，电磁铁具有磁性，吸引衔铁A ，转轴转动,触电

B 、

C 接通，电动机启动,汽车启动.

题四:B

详解：电磁铁就是根据电流的磁效应的制成的,A 项错误;根据安培定则，电流从电磁铁下端进入，电磁铁下端为N 极,上端为S 极,B 项正确；根据题意可知，当超载时，

R 2 的电阻减小,电流增大，电磁铁的磁性增大,吸引衔铁，使K 与B 接触，由此可知C 、D 项均错误。

题五：（1)工作电路工作时的电流为2 A;电阻R 2 的发热功率为20 W (2)若发热电阻R 2 需提供1、2×104 J 的热量,则工作电路要工作600 s (3）若恒温箱的温度最高不得超过50℃,则控制电路的电源电压U 1 最小值为6 V 、

详解:（1）工作电路工作时的电流:I 2 =22U R =10V 5Ω

=2A;电阻R 2的发热功率: P 2 = U 2 I 2 = 10V×2A=20W;（2）因为电阻消耗的电能等于电流通过电阻时产生的热量，即

W 2 = P 2 t = Q ，所以t = 2Q P =41.210J 20W

=600 s ；（3）当R 1 温度为50℃时,其阻值R 1 = 250 Ω;因为R 1 与R 0 串联，所以R 总 = R 1 + R 0 = 250 Ω + 50 Ω = 300 Ω；因此,控制电路的最小电压为:

U 1 = I 1 R 总 = 0、02A × 300Ω = 6V 、
