更正内容：
1、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。使用字号为400号，用仿宋体文字书写，间隔均匀，排列整齐。
2、标签栏一律位于图中右下角处，图例位于图中左下角处。
3、增加叠图内容，从图纸右下角起向左折叠宽19厘米，向上折叠高27厘米，叠图规整美观。
关于规范统一公司各矿井“一通三防”图纸及牌板的
通知
公司所属各矿：
针对目前公司所属矿井“一通三防”各类图纸及现场管理牌板内容不全，格式不一的现状。为规范管理，公司结合有关规范、标准及要求，并向各矿征求意见，制定了“一通三防”各类图纸及现场管理牌板统一的标准、要求。现将具体内容下发，要求“一通三防”各类图纸在8月底前全部按照标准要求绘制，“一通三防”各类牌板在年底前全部按照标准要求制作、吊挂管理，望各单位严格遵照执行。
附：1、“一通三防”图纸绘制和管理规范
2、“一通三防”牌板规范
二零一一年八月五日
附1：
“一通三防”图纸绘制和管理规范
为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：
一、总体要求：
1、图纸整体布局合理、美观，图面整洁，线条均匀。
2、标注内容完整、准确，充分反应井下的实际情况。为保证图纸的正确、美观和统一，要求按照附表《通风图例及要求》绘制。
3、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。使用字号为200号，用仿宋体文字书写，间隔均匀，排列整齐。
4、图纸的右上角绘制指北针，箭头前方为视图的正北方向，标注“N”。使用长30mm，宽4mm的箭头表示。
5、在每张图的右下角图框边界线内绘制该图图例，所有图中显示图例均需标注完整、清楚，图例标题使用二号仿宋体，间隔均匀，排列整齐，字体居中。名称、图例使用四号仿宋体，间隔均匀，排列整齐，字体居中。
6、绘制会签栏位于图例左侧，并有矿长、矿总工程师、分管部门领导、审核人、制图人手书签字，并注明绘图日期。图签框高50mm,宽150mm。图签大标题书写图纸名称，宽20mm,长150mm,使用四号仿宋体，字体居中。图签内容宽10mm,在图签框内分两列显示，打印文
字部分在框格内居中，框格内容及签字部分，间隔均匀，排列整齐。打印内容使用小三号仿宋体。
7、需要标明的内容可用斜线引出，引线不宜过长，并且方向一致。
8、图纸绘制及内容标注，书写均采用仿宋体，并采用简化字，书写字母和数字，在同一副图上，宜选用同一型式的字体。主要轮廓线及过渡线使用0.6mm线条，次要轮廓线及过渡线使用0.3mm线条。
9、通风系统平面图中月度填写变动的通风设施、风量等的标注可用铅笔绘制。
二、“一通三防”各类图纸绘制具体要求
1、矿井通风系统图
（1）在1：2000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：主扇、各类通风设施（含密闭、风门、调节风窗、风桥等）、风流方向、局扇、测风站、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、叶片角度、转速、排风量、主扇风压、风机负压、等积孔等。
局扇标注内容：局扇型号、功率、吸风量、全风压供风量、出风量、风筒长度。
（4）测风（站）点标注的内容：地点、断面积、风速、风量、二氧化碳浓度、瓦斯浓度、大气压力、温度。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。进风流使用红色线条表示，乏风流使用蓝色或黑色线条表示，线长均
为15mm。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）随着采掘变化每月及时修改。
2、防灭火系统图
（1）在1：2000或1：5000采掘工程平面图上绘制。。
（2）图中标明注浆、注氮系统，束管监测系统，消防材料库等防火设施及火区位置。
①注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门等。
②注氮系统：注明地面注氮站或井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
③束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数、监测地点具体位置等。
3、防尘系统图
（1）在1：2000或1：5000采掘工程平面图上绘制。
（2）图中标明防尘管路、静压水池、各类防尘设施（隔爆水棚、防尘净化水幕、转载点喷雾）、煤层注水、截止阀位置。
①消防管路：注明干管和支管、管路系统长度、管径，主干系统控制阀门。
②静压水池：注明水池数量及容积。
4、瓦斯抽放系统图
1）在1：2000或1:5000采掘工程平面图上绘制。
2）标明瓦斯抽采泵安装地点、型号、功率、抽采取能力、极限压力等技术参数。
3）标明参数测定装置、安全防护装置、控制阀门、放水器安装、瓦斯排放管口、栅栏、抽采监测系统安装位置。
4）抽采管路：注明主管（使用0.6mm线条表示）、干管（使用0.4mm线条表示）和支管（使用0.2mm线条表示）、管路长度、管径，主、干系统控制阀门。
5）图中抽采地点列表标明局部抽采方法，钻孔布置形式以及钻孔设计参数。
5、避灾线路图
（1）在1：2000或1：5000采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯、煤尘爆炸，水灾事故后的避灾路线。
（3）图纸随着采掘变化每月及时进行修改。
三、图纸上报时间
图纸必须每季度及时上报瑞泰通风部。具体要求如下：
1、通风系统图、防尘系统图、防灭火系统图、避灾线路图、瓦斯抽放系统图每季度上报一次。
2、各类图纸每季度上报两份。
附：通风图例及要求1、通风图例
2、瓦斯抽放系统图
附2：

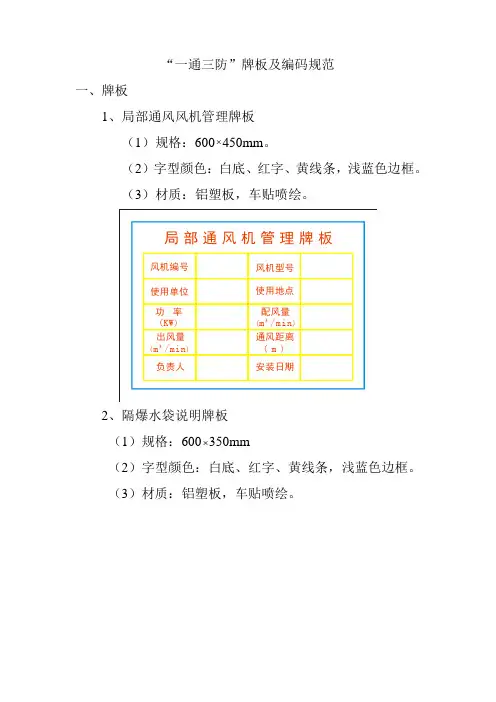

“一通三防”牌板规范
测风牌板
（高400 mm宽550 mm）
瓦斯检查牌板
（高350mm 宽400mm）
瓦斯检查牌板
（高350mm 宽400mm）密闭检查牌
（高300宽400mm）
（高300mm 宽400mm ）
（高450mm 宽350mm ）
密
闭 说 明 牌
（高600mm 宽400mm ）
（高400mm 宽600mm ）
煤 层 注 水 牌 板
钻孔观测记录牌
（高450mm 宽550mm）抽放支管观测牌（高400mm 宽450mm）
警示牌板
上半部分为白底红字
下半部分为红底白字
（长300mm 下宽200mm上宽150mm）
掘进工作面防突措施管理牌版
掘进工作面名称：掘进巷道预测（检验）起始位置 m 时间：年月日班开工前
采煤工作面防突措施管理牌版采煤工作面名称：采煤工作面预测（检验）起始位置 m 时间：年月日班开工前
（高600mm宽750mm）
