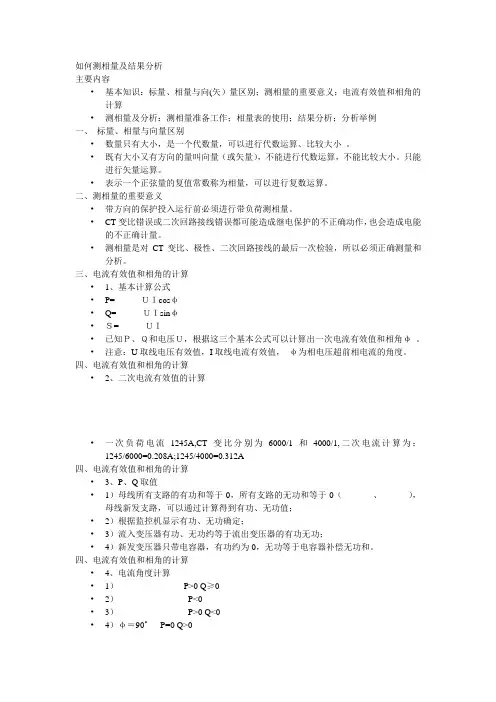

带负荷测向量简单分析方法
CT测向量数据分析
一条110kV进线有功-22MW，无功-3Mvar Ia 150A CT600/5
二次侧以A相电压Ua为基准电压测得：Ia 1.2A 滞后基准电压188度 Ib 1.22 A 滞后基准电压307度 Ic 1.21A 滞后基准电压68度
结论：CT变比正确、相位正确、极性正确
我对相量有种简单的办法教给大家，就本例来说，就用各电流量相对于基准量的角度相减，彼此相差120度，且画出后Ia、Ib、Ic分别是按顺时针排列说明为正相序，Ua与Ia（同相间Ua与Ia）角度为锐角（无论正负）有功均为+P,如为钝角（无论正负）均为-P，因为P=UICOSO,O为功率因数角，COSO在第一和第四象限均为正，所以有功均为+P，无功方向大家自己思考即可知道了。大家都是高人，就不多说了。变比就简单了，正确。

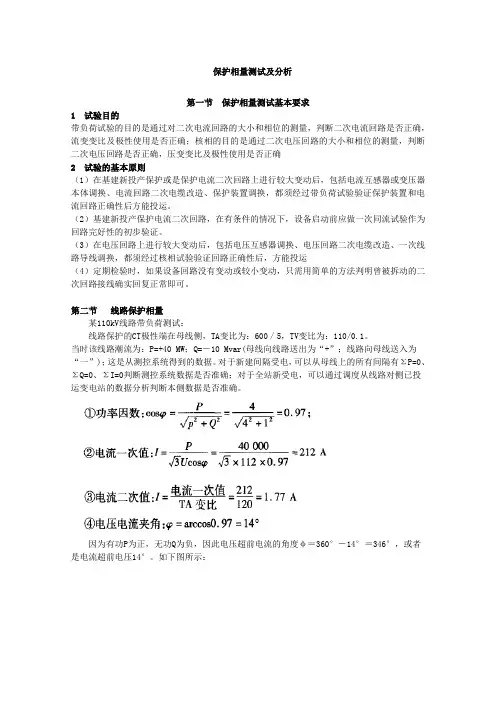

新投运的110KV微机线路保护装置带负荷试验
其实最简单的办法就是看一下装置的采样报告，就行了。不过好像没人敢如此大胆不再进行传动的相量检查试验。
而实际上目前的相量检查试验就是:
1.确定一次系统的负荷情况：电流大小，功率性质，功率流向
2.测量二次电流，确定TA变比正确
3.根据设定基准电压（推荐用A相），测量各相电流与电压间的夹角，确定电流相序以及计算P Q，与一次系统对照。
4.对于差动保护，还要记得测量差流或差压。
200KVA变压器低压计量时电流互感器选配多少倍率的?
200*1000/1.732/380=303.9A
300/5 CT
或
I=200/0.38/1.73 =304A
选300/5的电流互感器.
0.2级和0.2S级的区别
S级电能表与普通电能表的主要区别在于小电流时的要求不同，普通电能表5%I b以下没有误差要求，而S级电能表在1%Ib即有误差要求，提高了电能表轻负
载的计量特性。S级互感器的理解与电能表的也是一样，电力负荷变动较大的一般选用S级的电能表和互感器，以保证计量准确性。
0.5级CT不能用于差动保护
0.5级属于测量级CT，测量CT只在小于1.2In的电流下工作正常，大于它会出现严重饱和，因此区外故障时，电流大于1.2In，差动几乎是要误动的；我们在处理很多保护误动的实例中，遇到不少因差动采用测量CT而误动的情况。
旁代主变差动切换接线
主变差动电流回路两点接地
10KV 2000VA以上变压器是否一定要加差动保护
对变压器的内部、套管及引出线的短路故障，按其容量及重要性的不同，应装设下列保护作为主保护，并瞬时动作于断开变压器的各侧断路器：
1 电压在10kV及以下、容量在10MVA及以下的变压器，采用电流速断保护。
2 电压在10kV以上、容量在10MVA及以上的变压器，采用纵差保护。对于电压为10kV的重要变压器，当电流速断保护灵敏度不符合要求时也可采用纵差保护。
继电保护装置带电负荷校验的步骤及注意事项摘要：继电保护对于电力设备及变电站的安全、可靠运行具有重要意义，因此要重视校验电力系统中的继电装置，以确保继电装置的保护作用能够得到充分的发挥。为了提高继电装置校验水平，本文结合实际工作经验，对带电符合校验的具体步骤以及注意事项进行了分析，以供参考。 一、带电负荷校验的作用 带电负荷校验是建设电力系统时必须开展的一项工作，只有进行负荷校验才能够有效判断竣工后的输电工程、投入使用的新型电力设备是否处于正常工作状态。在进行负荷校验的过程中，控制好继电装置，使其处于可靠运行以及安全运行状态，是保障电力工程当中的一次设备能够投入使用的前提条件，同时也是校验二次设备运行质量的重要途径。此外，在建设电力基础设施的过程中，也必须开展负荷校验工作，只有校验带电负荷，才能够对电力系统当中的接线方式以及保护装置设计方案进行有效检查，便于及时找出错误的接线方式，并完善保护装置设计方案。 二、继电保护装置带电负荷校验的步骤及注意事项分析 1.母线差动保护的带负荷校验 发电厂和变电所的母线是电力系统的重要设备。如果母线故障不能迅速地被切除，将会引起事故扩大，破坏电力系统的稳定运行，造成电力系统的瓦解事故。因此，母线差动保护正常时均需投入运行。但在新投断路器时，则应在断路器充电前将母差保护停用，带负荷后，测量保护回路的电流极性正确后再加用。因此，母线差动保护回路的电流极性正确后再加用。因此，母线差动保护带负荷校验，具体的步骤如下： ①母线差动保护停用。 ②进行充电操作。
③使断路器带上负荷后，由继电保护人员进行检验工作。 ④检验保护回路的电流极性正确后，将母线差动保护加用。 ⑤母线差动保护带负荷校验时的注意事项： ⑥母线差动保护停用的方法要正确。应先停用母差保护断路出口联接片，再停用保护 直流电源。取直流电源熔断器时，应先取正极，后取负极，也可根据现场需要不停 用保护直流电源。 ⑦带负荷校验时险除测定三相电路及差回路电流外，必须测中性线的不平衡电流，以 确保回路的完整正确。 ⑧校验完毕，母线差动保护加用的操作要正确。先加直流电源，在检查整个保护装置 正常后，使用高内阻电压表测量出口联接片两端无电压后，使用高内阻电压表测量 出口联接片两端无电压后，逐一加用各断路器出口联接片。 ⑨根据母线的运行方式、母差保护的类型正确将母线差动保护投入。要特别注意断路 器电压回路切换和母差失灵保护出口联接片的切换。采用隔离开关重动继电器自动 切换的，要注意检查重动继电器状态，防止重动继电器不励磁或不返回。 2.主变差动保护的带负荷校验 纵联差动保护是将变压器各侧的电流互感器按差接法接线。在变压器正常和外部短路时，其各侧流入和流出的一次电流之和为零，差动继电器不动作；内部故障时，各侧所供短路电流之和，流入差动继电器，差动继电器动作切除故障。 因此，对主变差动保护带负荷校验步骤如下： ①变差动保护在主变充电时应加用，因此即使某电流回路极性不正确，在主变充电时， 仍能起到保护作用。但带上负荷后，若极性不正确，就会因有差流而误动作，所以， 必须在带负荷前停用；停用后，再使主变带上负荷，检测各侧电流、二次接线及极
