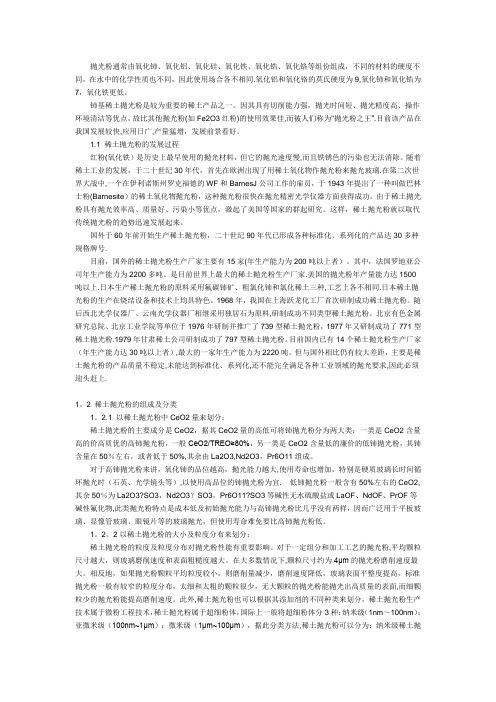

抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9,氧化铈和氧化锆为7,氧化铁更低。
铈基稀土抛光粉是较为重要的稀土产品之一。因其具有切削能力强，抛光时间短、抛光精度高、操作环境清洁等优点，故比其他抛光粉（如Fe2O3红粉）的使用效果佳，而被人们称为"抛光粉之王".目前该产品在我国发展较快，应用日广，产量猛增，发展前景看好。
1.1 稀土抛光粉的发展过程
红粉（氧化铁）是历史上最早使用的抛光材料，但它的抛光速度慢，而且铁锈色的污染也无法消除。随着稀土工业的发展，于二十世纪30年代，首先在欧洲出现了用稀土氧化物作抛光粉来抛光玻璃。在第二次世界大战中，一个在伊利诺斯州罗克福德的WF和BarnesJ公司工作的雇员，于1943年提出了一种叫做巴林士粉（Barnesite）的稀土氧化物抛光粉，这种抛光粉很快在抛光精密光学仪器方面获得成功。由于稀土抛光粉具有抛光效率高、质量好、污染小等优点，激起了美国等国家的群起研究。这样，稀土抛光粉就以取代传统抛光粉的趋势迅速发展起来。
国外于60年前开始生产稀土抛光粉，二十世纪90年代已形成各种标准化、系列化的产品达30多种规格牌号。
目前，国外的稀土抛光粉生产厂家主要有15家（年生产能力为200吨以上者）。其中，法国罗地亚公司年生产能力为2200多吨。是目前世界上最大的稀土抛光粉生产厂家。美国的抛光粉年产量能力达1500吨以上。日本生产稀土抛光粉的原料采用氟碳铈矿、粗氯化铈和氯化稀土三种，工艺上各不相同。日本稀土抛光粉的生产在烧结设备和技术上均具特色。1968年，我国在上海跃龙化工厂首次研制成功稀土抛光粉。随后西北光学仪器厂、云南光学仪器厂相继采用独居石为原料，研制成功不同类型稀土抛光粉。北京有色金属研究总院、北京工业学院等单位于1976年研制并推广了739型稀土抛光粉，1977年又研制成功了771型稀土抛光粉。1979年甘肃稀土公司研制成功了797型稀土抛光粉。目前国内已有14个稀土抛光粉生产厂家（年生产能力达30吨以上者），最大的一家年生产能力为2220吨。但与国外相比仍有较大差距，主要是稀土抛光粉的产品质量不稳定，未能达到标准化、系列化，还不能完全满足各种工业领域的抛光要求，因此必须迎头赶上。
1.2 稀土抛光粉的组成及分类
1.2.1 以稀土抛光粉中CeO2量来划分：
稀土抛光粉的主要成分是CeO2,据其CeO2量的高低可将铈抛光粉分为两大类：一类是CeO2含量高的价高质优的高铈抛光粉，一般CeO2/TREO≥80%,另一类是CeO2含量低的廉价的低铈抛光粉，其铈含量在50%左右，或者低于50%,其余由La2O3,Nd2O3,Pr6O11组成。
对于高铈抛光粉来讲，氧化铈的品位越高，抛光能力越大，使用寿命也增加，特别是硬质玻璃长时间循环抛光时（石英、光学镜头等），以使用高品位的铈抛光粉为宜。低铈抛光粉一般含有50%左右的CeO2,其余50%为La2O3?SO3,Nd2O3?SO3,Pr6O11?SO3等碱性无水硫酸盐或LaOF、NdOF、PrOF等碱性氟化物，此类抛光粉特点是成本低及初始抛光能力与高铈抛光粉比几乎没有两样，因而广泛用于平板玻璃、显像管玻璃、眼镜片等的玻璃抛光，但使用寿命难免要比高铈抛光粉低。
1.2.2以稀土抛光粉的大小及粒度分布来划分：
稀土抛光粉的粒度及粒度分布对抛光粉性能有重要影响。对于一定组分和加工工艺的抛光粉，平均颗粒尺寸越大，则玻璃磨削速度和表面粗糙度越大。在大多数情况下，颗粒尺寸约为4μm的抛光粉磨削速度最大。相反地，如果抛光粉颗粒平均粒度较小，则磨削量减少，磨削速度降低，玻璃表面平整度提高，标准抛光粉一般有较窄的粒度分布，太细和太粗的颗粒很少，无大颗粒的抛光粉能抛光出高质量的表面，而细颗粒少的抛光粉能提高磨削速度。此外，稀土抛光粉也可以根据其添加剂的不同种类来划分，稀土抛光粉生产技术属于微粉工程技术，稀土抛光粉属于超细粉体，国际上一般将超细粉体分3种：纳米级
（1nm~100nm）；亚微米级（100nm~1μm）；微米级（1μm~100μm），据此分类方法，稀土抛光粉可
以分为：纳米级稀土抛光粉、亚微米级稀土抛光粉及微米级稀土抛光粉3类，通常我们使用的稀土抛光粉一般为微米级，其粒度分布在1μm~10μm之间，稀土抛光粉根据其物理化学性质一般使用在玻璃抛光的最后工序，进行精磨，因此其粒度分布一般不大于10μm,粒度大于10μm的抛光粉（包括稀土抛光粉）大多用在玻璃加工初期的粗磨。小于1μm的亚微米级稀土抛光粉，由于在液晶显示器与电脑光盘领域的应用逐渐受到重视，产量逐年提高。纳米级稀土抛光粉目前也已经问世，随着现代科学技术的发展，其应用前景不可预测，但目前其市场份额还很小，属于研发阶段。
1.3 抛光粉的生产原料
目前，我国生产铈系稀土抛光粉的原料有下列几种：（1）氧化铈（CeO2），由混合稀土盐类经分离后所得（w（CeO2）=99%）；（2）混合稀土氢氧化物（RE（OH）3），为稀土精矿（w（REO）≥50%）化学处理后的中间原料（w（REO）=65%,w（CeO2）≥48%）；（3）混合氯化稀土（RECl3），从混合氯化稀土中萃取分离得到的少铕氯化稀土（主要含La,Ce,Pr和Nd,w（REO）≥45%,w（CeO2）≥50%）；（4）高品位稀土精矿（w（REO）≥60%,w（CeO2）≥48%），有内蒙古包头混合型稀土精矿，山东微山和四川冕宁的氟碳铈矿精矿。
以上原料中除第1种外，第2,3,4种均含轻稀土（w（REO）≈98%），且以CeO2为主，w（CeO2）为48%~50%.我国具有丰富的铈资源，据测算，其工业储量约为1800万吨（以CeO2计），这为今后我国持续发展稀土抛光粉奠定了坚实的基础，也是我国独有的一大优势，并可促进我国稀土工业继续高速发展。
1.4 主要生产工艺及设备
1.4.1 高铈系稀土抛光粉的生产
以稀土混合物分离后的氧化铈为原料，以物理化学方法加工成硬度大，粒度均匀、细小，呈面心立方晶体的粉末产品。其主要工艺过程为：原料→高温→煅烧→水淬→水力分级→过滤→烘干→高级铈系稀土抛光粉产品。
主要设备有：煅烧炉，水淬槽，分级器，过滤机，烘干箱。
主要指标：产品中w（REO）=99%,w（CeO2）=99%;稀土回收率约95%;平均粒经1μm~6μm（或粒度为200目~300目），晶形完好。该产品适用于高速抛光。这种高铈抛光粉最早代替了古典抛光的氧化铁粉（红粉）。
1.4.2中铈系稀土抛光粉的制备
用混合稀土氢氧化物（w（REO）=65%,w（CeO2）≥48%）为原料，以化学方法预处理得稀土盐溶液，加入中间体（沉淀剂）使转化成w（CeO2）=80%~85%的中级铈系稀土抛光粉产品。其主要工艺过程为：原料→氧化→优溶→过滤→酸溶→沉淀→洗涤过滤→高温煅烧→细磨筛分→中级铈系稀土抛光粉产品。主要设备：氧化槽，优溶槽，酸溶槽，沉淀槽，过滤机，煅烧炉，细磨筛分机及包装机。
主要指标：产品中w（REO）=90%,w（CeO2）=80%~85%;稀土回收率约95%;平均粒度0.4μm~1.3μm.该产品适用于高速抛光，比高级铈稀土抛光粉进行高速抛光的性能更为优良。
1.4.3 低铈系稀土抛光粉的制备
以少铕氯化稀土（w（REO）≥45%,w（CeO2）≥48%）为原料，以合成中间体（沉淀剂）进行复盐沉淀等处理，可制备低级铈系稀土抛光粉产品。其主要工艺过程为：
原料→溶解→复盐沉淀→过滤洗涤→高温煅烧→粉碎→细磨筛分→低级铈系稀土抛光粉产品。
主要设备：溶解槽，沉淀槽，过滤机，煅烧炉，粉碎机，细磨筛分机。主要指标：产品中w（REO）=85%~90%,w（CeO2）=48%~50%;稀土回收率约95%;平均粒径0.5μm~1.5μm（或粒度320目~400目）。该产品适合于光学玻璃等的高速抛光之用。用混合型的氟碳铈矿高品位稀土精矿（w（REO）≥60%,w （CeO2）≥48%）为原料，直接用化学和物理的方法加工处理，如磨细、煅烧及筛分等可直接生产低级铈系稀土抛光粉产品。
其主要工艺过程为：
原料→干法细磨→配料→混粉→焙烧→磨细筛分→低级铈系稀土抛光粉产品。主要设备：球磨机，
磁流变抛光技术的发展及应用 摘要：阐述了磁流变抛光技术的原理，综述了磁流变抛光技术的国内外研究现状与研究进展，并详细介绍了磁流变液的性能评价标准，及依据这一标准选取磁流变液的各组分，配置出标准的光学用磁流变抛光液。然后，介绍了磁流变抛光技术的研究方向。最后对磁流变抛光技进行了前景展望。 关键词：磁流变抛光；磁流变液；光学加工 The Development and Application of Magnetorheological Finishing (The Institute of Mechanical and Electrical Engineer, Xi'an Technological University,Xi’an710032,China) Abstract: This paper first introduces the principle of magnetorheological finishing, then its research status and progress at home and abroad are reviewed. A standard is also suggested for evaluation of fluid finishing of optical glass. The elements of MR fluid were chosen according to the standard and MR fluid was prepared for optical finishing. Finally, the prospect of the MFR technique is discussed. Key words:magnetorheological finishing; magnetorheological fluid;optical machining 1引言： 随着现代科学技术的发展，对应用于各种光学系统中的光学元件提出了越来越高的要求。通常情况下，要求最终生产的光学元件具有高的面形精度、好的表面质量及尽量减少亚表面破坏层。高的面形精度可以保证好的成像质量，平滑的表面可以减少散射，较低的亚表面破坏层可以避免在高能应用中的破坏。因而光学元件的性能在很大程度上取决于制造过程。已经研究出多种加工方法可以获得高精度的加工表面，其中典型的加工方法有塑性研磨、化学抛光、浮法抛光、弹性发射加工、粒子束抛光、射流抛光等等。这些加工方法或者抛光效率太低，或者产生较大的亚表面破坏层，或者抛光不易控制，各自存在一定的缺陷。磁流变抛光技术的应用解决了这一系列棘手问题，与传统的抛光技术相比，磁流变抛光具有抛光效率高、不产生亚表面破坏、适合复杂表面加工、磨头硬度可调及加工过程零磨损等优点。目前磁流变抛光技术是国内外学者研究的一个热点，研究领域从简单的平面抛光到自由曲面抛光，从硬脆材料抛光到难加工金属表面的抛光等领域，范围越来越广。可以说磁流变抛光技术将带给机械精加工行业一次新的
历史沿革 包头作为一个城市，形成较晚，从清嘉庆14年（1809年）设置包头镇算起，至今还不到200年。但是，由于包头地区地理位置的特殊性，在漫长的嬗变过程中，也曾几度成为演出威武雄壮活剧的历史舞台，故不应以设镇、筑城为限，可以追溯更长的历史。 黄河是中华民族的摇篮。黄河流经包头的地段是原始人类较早活动的地方，在这里蕴藏着大量的古人类文化遗迹，已发掘的就有10多处。在位于东河区以东15公里的阿善沟门的格膝盖沟，发掘出一处保存完好的新石器时代村落遗址和大量的文物。 蒙古高原位于东西上千公里的阴山山脉之北，中国古代，这里是北方少数民族生息繁衍的地方，在与黄河流域的中原各代王朝的交往中，促进了各民族的融合，加快了少数民族的封建化过程促进了整个社会的发展和文明的交往。 从战国至唐朝，包头境内曾几次建筑过一些古城。最早是赵武灵王于公元前306年（武灵王20年）筑九原城。公元前221年秦为九原郡。公元433年，鲜卑族建立的北魏王朝，设怀朔镇。后来，随着形势的变化，时间的推移，古城被一一废弃了。 进入五代后，包头属辽统治。辽在这里设云内州，一直沿袭至金元，建制未变。元代初年，包头地区的冶炼业、纺织业、陶瓷业开始兴盛，出现了商品经济，商业活动随之兴旺起来。后来蒙古族各部落陆续进驻河套，包头地区又成为土默特部落游牧之地。 清王朝建立后，乾隆5年（公元1741年），萨拉齐建筑，设协理通判，这是包头地区最早出现的行政建制。1870年（同治9年）前后，包头修筑城墙，辟东、南、西、东北、西北5座城门，形成了近代包头的城市规模。19世纪后期至20世纪初，包头已发展成为我国西北著名的皮毛集散地和水旱码头。1923年平绥铁路通车包头，1931年，包头电灯面粉公司和永茂源甘草公司创办，包头开始有了近代工业。1934年，中德双方组织的“欧亚航空邮运股份有限公司”在包头修筑飞机场，开辟包头--宁夏--兰州航线，定期航班每周往返一次。饮食、服务业日益兴旺，市面日趋繁荣。 包头是一个有着光荣革命传统的地区。革命初期，王若飞、乌兰夫等老一辈无产阶级革命家曾在这里领导过地下斗争。抗日战争期间，共产党领导包头地区各族军民，开创了大青山抗日游击根据地，与日寇进行了艰苦卓绝的斗争。 1949年9月19日，绥远发动“9·19”起义，包头获得和平解放。1950年2月13日，包头市人民政府正式成立。 地理气候
稀土抛光粉的发展现状及应用 一项目的背景情况 抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9，氧化铈和氧化锆为7，氧化铁更低。 铈基稀土抛光粉是较为重要的稀土产品之一。因其具有切削能力强，抛光时间短、抛光精度高、操作环境清洁等优点，故比其他抛光粉（如Fe2O3红粉）的使用效果佳，而被人们称为“抛光粉之王”。目前该产品在我国发展较快，应用日广，产量猛增，发展前景看好。 1.1 稀土抛光粉的发展过程 红粉（氧化铁）是历史上最早使用的抛光材料，但它的抛光速度慢，而且铁锈色的污染也无法消除。随着稀土工业的发展，于二十世纪30年代，首先在欧洲出现了用稀土氧化物作抛光粉来抛光玻璃。在第二次世界大战中，一个在伊利诺斯州罗克福德的WF和BarnesJ公司工作的雇员，于1943年提出了一种叫做巴林士粉（Barnesite）的稀土氧化物抛光粉，这种抛光粉很快在抛光精密光学仪器方面获得成功。由于稀土抛光粉具有抛光效率高、质量好、污染小等优点，激起了美国等国家的群起研究。这样，稀土抛光粉就以取代传统抛光粉的趋势迅速发展起来。 国外于60年前开始生产稀土抛光粉，二十世纪90年代已形成各种标准化、系列化的产品达30多种规格牌号。 目前，国外的稀土抛光粉生产厂家主要有15家（年生产能力为200吨以上者）。其中，法国罗地亚公司年生产能力为2200多吨。是目前世界上最大的稀土抛光粉生产厂家。美国的抛光粉年产量能力达1500吨以上。日本生产稀土抛光粉的原料采用氟碳铈矿、粗氯化铈和氯化稀土三种，工艺上各不相同。日本稀土抛光粉的生产在烧结设备和技术上均具特色。1968年，我国在上海跃龙化工厂首次研制成功稀土抛光粉。随后西北光学仪器厂、云南光学仪器厂相继采用独居石为原料，研制成功不同类型稀土抛光粉。北京有色金属研究总院、北京工业学院等单位于1976年研制并推广了739型稀土抛光粉，1977年又研制成功了771型稀土抛光粉。1979年甘肃稀土公司研制成功了797型稀土抛光粉。目前国内
抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9,氧化铈和氧化锆为7,氧化铁更低。 铈基稀土抛光粉是较为重要的稀土产品之一。因其具有切削能力强，抛光时间短、抛光精度高、操作环境清洁等优点，故比其他抛光粉（如Fe2O3红粉）的使用效果佳，而被人们称为"抛光粉之王".目前该产品在我国发展较快，应用日广，产量猛增，发展前景看好。 1.1 稀土抛光粉的发展过程 红粉（氧化铁）是历史上最早使用的抛光材料，但它的抛光速度慢，而且铁锈色的污染也无法消除。随着稀土工业的发展，于二十世纪30年代，首先在欧洲出现了用稀土氧化物作抛光粉来抛光玻璃。在第二次世界大战中，一个在伊利诺斯州罗克福德的WF和BarnesJ公司工作的雇员，于1943年提出了一种叫做巴林士粉（Barnesite）的稀土氧化物抛光粉，这种抛光粉很快在抛光精密光学仪器方面获得成功。由于稀土抛光粉具有抛光效率高、质量好、污染小等优点，激起了美国等国家的群起研究。这样，稀土抛光粉就以取代传统抛光粉的趋势迅速发展起来。 国外于60年前开始生产稀土抛光粉，二十世纪90年代已形成各种标准化、系列化的产品达30多种规格牌号。 目前，国外的稀土抛光粉生产厂家主要有15家（年生产能力为200吨以上者）。其中，法国罗地亚公司年生产能力为2200多吨。是目前世界上最大的稀土抛光粉生产厂家。美国的抛光粉年产量能力达1500吨以上。日本生产稀土抛光粉的原料采用氟碳铈矿、粗氯化铈和氯化稀土三种，工艺上各不相同。日本稀土抛光粉的生产在烧结设备和技术上均具特色。1968年，我国在上海跃龙化工厂首次研制成功稀土抛光粉。随后西北光学仪器厂、云南光学仪器厂相继采用独居石为原料，研制成功不同类型稀土抛光粉。北京有色金属研究总院、北京工业学院等单位于1976年研制并推广了739型稀土抛光粉，1977年又研制成功了771型稀土抛光粉。1979年甘肃稀土公司研制成功了797型稀土抛光粉。目前国内已有14个稀土抛光粉生产厂家（年生产能力达30吨以上者），最大的一家年生产能力为2220吨。但与国外相比仍有较大差距，主要是稀土抛光粉的产品质量不稳定，未能达到标准化、系列化，还不能完全满足各种工业领域的抛光要求，因此必须迎头赶上。 1.2 稀土抛光粉的组成及分类 1.2.1 以稀土抛光粉中CeO2量来划分： 稀土抛光粉的主要成分是CeO2,据其CeO2量的高低可将铈抛光粉分为两大类：一类是CeO2含量高的价高质优的高铈抛光粉，一般CeO2/TREO≥80%,另一类是CeO2含量低的廉价的低铈抛光粉，其铈含量在50%左右，或者低于50%,其余由La2O3,Nd2O3,Pr6O11组成。 对于高铈抛光粉来讲，氧化铈的品位越高，抛光能力越大，使用寿命也增加，特别是硬质玻璃长时间循环抛光时（石英、光学镜头等），以使用高品位的铈抛光粉为宜。低铈抛光粉一般含有50%左右的CeO2,其余50%为La2O3?SO3,Nd2O3?SO3,Pr6O11?SO3等碱性无水硫酸盐或LaOF、NdOF、PrOF等碱性氟化物，此类抛光粉特点是成本低及初始抛光能力与高铈抛光粉比几乎没有两样，因而广泛用于平板玻璃、显像管玻璃、眼镜片等的玻璃抛光，但使用寿命难免要比高铈抛光粉低。 1.2.2以稀土抛光粉的大小及粒度分布来划分： 稀土抛光粉的粒度及粒度分布对抛光粉性能有重要影响。对于一定组分和加工工艺的抛光粉，平均颗粒尺寸越大，则玻璃磨削速度和表面粗糙度越大。在大多数情况下，颗粒尺寸约为4μm的抛光粉磨削速度最大。相反地，如果抛光粉颗粒平均粒度较小，则磨削量减少，磨削速度降低，玻璃表面平整度提高，标准抛光粉一般有较窄的粒度分布，太细和太粗的颗粒很少，无大颗粒的抛光粉能抛光出高质量的表面，而细颗粒少的抛光粉能提高磨削速度。此外，稀土抛光粉也可以根据其添加剂的不同种类来划分，稀土抛光粉生产技术属于微粉工程技术，稀土抛光粉属于超细粉体，国际上一般将超细粉体分3种：纳米级 （1nm~100nm）；亚微米级（100nm~1μm）；微米级（1μm~100μm），据此分类方法，稀土抛光粉可
. . . . 磁流变抛光技术的发展及应用 摘要：阐述了磁流变抛光技术的原理，综述了磁流变抛光技术的国外研究现状与研究进展，并详细介绍了磁流变液的性能评价标准，及依据这一标准选取磁流变液的各组分，配置出标准的光学用磁流变抛光液。然后，介绍了磁流变抛光技术的研究方向。最后对磁流变抛光技进行了前景展望。 关键词：磁流变抛光；磁流变液；光学加工 The Development and Application of Magnetorheological Finishing (The Institute of Mechanical and Electrical Engineer, Xi'an Technological University,Xi’an710032,China) Abstract: This paper first introduces the principle of magnetorheological finishing, then its research status and progress at home and abroad are reviewed. A standard is also suggested for evaluation of fluid finishing of optical glass. The elements of MR fluid were chosen according to the standard and MR fluid was prepared for optical finishing. Finally, the prospect of the MFR technique is discussed. Key words:magnetorheological finishing; magnetorheological fluid;optical machining 1引言： 随着现代科学技术的发展，对应用于各种光学系统中的光学元件提出了越来越高的要求。通常情况下，要求最终生产的光学元件具有高的面形精度、好的表面质量及尽量减少亚表面破坏层。高的面形精度可以保证好的成像质量，平滑的表面可以减少散射，较低的亚表面破坏层可以避免在高能应用中的破坏。因而光学元件的性能在很大程度上取决于制造过程。已经研究出多种加工方法可以获得 高精度的加工表面，其中典型的加工方法有塑性研磨、化学抛光、浮法抛光、弹. .word.资
稀土的分类及其用途 2009年09月28日 09点34分06秒 【概述】 稀土就是化学元素周期表中镧系元素——镧(La)、铈(Ce)、镨(Pr)、钕(Nd)、钷(Pm)、钐(Sm)、铕(Eu)、钆(Gd)、铽(Tb)、镝(Dy)、钬(Ho)、铒(Er)、铥(Tm)、镱(Yb)、镥(Lu)，以及与镧系的15个元素密切相关的两个元素——钪(Sc)和钇(Y)共17种元素，称为稀土元素(RareEarth)。简称稀土(RE或R)。 韩国并不是主要的稀土使用国，目前我国出口的稀土数量达到每年5万吨(合法出口)，主要的应用大国为日本，欧洲和北美。与此同时稀土在我国的应用也在积极开展，目前占到7万吨。我国每年稀土实际的矿产的实际投入量大约为15万吨，这个数字近年来没有明显变化。尽管如此，稀土的数量仍然不能满足目前全球在汽车，电子等行业用量的要求。特别是稀土在抛光，催化，磁性材料方面的增长也是非常突出。然而稀土的应用也存在着参差不齐的问题，一些元素，例如：Sm，Gd，Ho，Er等就没有得到充分的应用而大量荒弃，非常可惜。 【稀土的分类】 1)轻稀土(又称铈组)：镧、铈、镨、钕、钷、钐、铕、钆。 2)重稀土(又称钇组)：铽、镝、钬、铒、铥、镱、镥、钪、钇。 铈组与钇组之别，是因为矿物经分离得到的稀土混合物中，常以铈或钇比例多的而得名。 稀土金属(rareearthmetals)又称稀土元素，是元素周期表ⅢB族中钪、钇、镧系17种元素的总称，常用R或RE 表示。它们的名称和化学符号是钪(Sc)、钇(Y)、镧(La)、铈(Ce)、镨(Pr)、钕(Nd)、钷(Pm)、钐(Sm)、铕(Eu)、钆(Gd)、铽(Tb)、镝(Dy)、钬(Ho)、铒(Er)、铥(Tm)、镱(Yb)、镥(Lu)。它们的原子序数是21(Sc)、39(Y)、57(La)到71(Lu)。 【17种稀土元素名称的由来及用途】 稀土一词是历史遗留下来的名称。稀土元素是从18世纪末叶开始陆续发现，当时人们常把不溶于水的固体氧化物称为土。稀土一般是以氧化物状态分离出来的，又很稀少，因而得名为稀土。通常把镧、铈、镨、钕、钷、钐、铕称为轻稀土或铈组稀土；把钆、铽、镝、钬、铒、铥、镱、镥钇称为重稀土或钇组稀土。也有的根据稀土元素物理化学性质的相似性和差异性，除钪之外(有的将钪划归稀散元素)，划分成三组，即轻稀土组为镧、铈、镨、钕、钷；中稀土组为钐、铕、钆、铽、镝；重稀土组为钬、铒、铥、镱、镥、钇。 这些稀土元素的发现，从1794年芬兰人加多林(J.Gadolin)分离出钇到1947年美国人马林斯基(J.A.Marinsky)等制得钷，历时150多年。其中大部分稀土元素是欧洲的一些矿物学家、化学家、冶金学家等发现制取的。钷是美国人马林斯基、格兰德宁(L.E.Glendenin)和科列尔(C.D.Coryell)用离子交换分离，在铀裂变产物的稀土元素中获得的。过去认为自然界中不存在钷，直到1965年，芬兰一家磷酸盐工厂在处理磷灰石时发现了痕量的钷。 镧(La)"镧"这个元素是1839年被命名的，当时有个叫"莫桑德"的瑞典人发现铈土中含有其它元素，他借用希腊语中"隐藏"一词把这种元素取名为"镧"。
开题报告 流体抛光技术研究 一、选题的背景和意义 以家乡慈溪为例,当地模具制造行业比较盛行,其中抛光是不可缺少的,特别是生产透明塑料件的模具,其抛光要求尤为高。再者生活中买车的人越来越多,汽车抛光也显得频繁了.现代抛光技术应用已经很广泛了,很多制造业都离不开它,比如纺织、医疗、缝纫、精密齿轮、轴承、模具制造,还有宇航、兵器工业。 抛光对象最多的还是金属。金属表面抛光技术是表面技术及工程学科领域中的重要组成部分，在工业生产过程中得到广泛的应用，特别是在电镀工业、涂饰、阳极氧化及各种表面处理过程中起到重要作用。随着国民经济的迅猛发展，它已扩展到表面处理技术以外的领域，逐渐成为一门相对独立的专用技术。 还有化学抛光，它是金属表面通过有规则溶解达到光亮平滑。在化学抛光过程中，钢铁零件表面不断形成钝化氧化膜和氧化膜不断溶解，且前者要强于后者。由于零件表面微观的不一致性，表面微观凸起部位优先溶解，且溶解速率大于凹下部位的溶解速率；而且膜的溶解和膜的形成始终同时进行，只是其速率有差异，结果使钢铁零件表面粗糙度得以整平，从而获得平滑光亮的表面。抛光可以填充表面毛孔、划痕以及其它表面缺陷，从而提高疲劳阻力、腐蚀阻力。 总的来说，抛光技术发展前景很大。不管现在还是未来，它是不可获却的，我相信随着科学的进步，它还将发挥更大作用。 二、研究目标与主要内容（含论文提纲） （1）磨粒流抛光技术 包括该技术的发展历史，工作原理，国内外研究的现状，发展趋势等。 （2）磁流变抛光技术 包括该技术的发展历史，工作原理，国内外研究的现状，发展趋势等。 （3）磨料水射流抛光技术 包括该技术的发展历史，工作原理，国内外研究的现状，发展趋势等。 （4）磁射流抛光技术 包括该技术的发展历史，工作原理，国内外研究的现状，发展趋势等。 1引言
浅述古今玉雕工艺流程与技法 作者：陈新庆 中国琢玉工艺经过几千年的发展,以精湛的技艺和优美的造型著称于世,成为世界上独一无二的瑰宝,享有“东方艺术”之美誉。琢玉大师们用自己的勤劳和智慧,把玉料的玉质、玉色与工艺技术、民族特色融于一体,琢于一体,琢成的玉器精品无疑是中国文化的传承之物,同时也是世界艺术之林的宝贵财富。 1 古代玉雕中的攻玉与解玉 中国制玉工艺方法起源于先祖的生产劳动。在生力极其落后的古代,古人是如何加工玉器的呢《礼记学记》中有“玉不琢,不成器”。《诗经卫风淇奥》中更有“如切如磋,如琢如磨”的诗句,其中就有琢玉技术的描绘,这里的“如切如磋,如琢如磨”所指的是琢玉的工艺程序。切就是把玉料解开,磋就是对玉料进一步的成形修整,琢就是雕琢花纹和成器,磨即是抛光。《诗经》讲述了如何琢玉同时又更为形象贴切地比喻君子修身要像加工玉器一样。那么古人又是用什么材料对玉石进行切、磋、琢、磨的呢《诗经小雅鹤鸣》有“它山之石,可以攻玉……它山之石,可以为错”的诗句。这里被用来“攻玉”的“它山之石”,一般指两种材料,一类是“错”,即磨玉用的粗石,另一类是“攻玉”用的解玉砂,用于粗加工和精加工。 而后者最常用。 根据有关考古资料显示,我国某些旧石器时代文化遗址中便有玉器出土。早期的所谓玉石包括的种类比较多,有些是我国现代所称的软玉,摩氏硬度6~6.5;有些是水晶、玛瑙等,摩氏硬度7。青铜器时代、铁器时代虽然出现了金属工具,可是前者硬度仅为3后者硬度为5.5,难以雕刻硬度较高的玉石。显然,为了攻玉,我们的祖先早在旧石器时代就认识到了等于和大于玉石硬度的研磨材料——解玉砂。 《天工开物》曾具体描述攻玉时的某些情形。玉工剖玉时,以水盆盛砂,一边用脚踏动铁制圆盘旋转,一边添加拌水的解玉砂,一点一点把玉划断。无论是大块还是支解的碎块,量材加工大器或小件饰物,都需经锯出外形、琢出雏形、雕刻线纹、修整表面、钻孔抛光等工序。磋磨成型及钻孔用杆钻(金属或木质)或管钻(竹管)沙浆不断旋转钻进而成,雕刻用解玉砂,抛光则用皮革和木质物。我国新石器时代用不同粒度的解玉砂在开料、造型、研磨、雕琢、抛光、钻孔等方面均已显示出较高的制玉水平。章鸿钊先生在《石雅》中最早对国内解玉砂进行科学定名。指出民国初期所用的解玉砂有两种,一种是红砂,其色赤褐,产于邢台,验之即为石榴子石;一种是紫砂或紫口砂,其色青暗,验之即为刚玉。这两种矿物一般呈大小不等的结晶颗粒,现代主要制成砂轮、砂布、砂纸及充当研磨砂,优质者可作钟表、精密仪器的宝石轴承,透明色艳且粒大者本身就是工艺宝石。由于它们硬度高、耐磨性强,故含石榴石、刚玉的原岩经风化、剥蚀、搬运后,常以矿床形式富集为工业矿床。在生产实践中,人类不仅逐渐揭示了解玉砂的矿物属性,而且发展为可以人工制造。目前,高级铝土矿制成的人造刚玉,已大量替代天然刚玉。人工合成的超硬磨料如碳化硅、金刚石、氮化硼等则有更高的生产效率,并且其粒度多达数十种之多,可满足不同材料,不同精度的研磨需求。
美国ASTM天然石材分类标准
天然石材的果汁类污染处理 果汁类的污染是石材在日常的家居生活中最常见的污染了，另一类就是油污类了。 果汁类的污渍不仅颜色很多，而且果汁中含有色素，如果长时间不清除，还会造成石材表面的黄化。而且很多水果都是酸性的物物，比如说橙汁、柠檬、杨桃、桔子、葡萄、苹果等等，所以果汁类的污染物并不只是污染石材的表面而已，同时它还会腐蚀石材的表面，甚至通过石材的孔隙渗入石材内部腐蚀，特别是对于石灰石和大理石，会造成石材的表面粗糙。 所以石材被果汁所污染，就应该要马上清理，如果已经染色或是造成黄化可以用中性的清洁剂清洁。如果黄化严重还洗不掉，则可以采用除色剂来清理。
如果石材的表面已经被侵蚀，失去光泽，则可以使用抛光粉再次抛光；要是破坏严重就应该请专业的石材养护人员来进行磨光处理。 天然石材的油污油渍类污染处理 油污油渍也是我们日常生活中容易出现在石材上的污染物。这要分为两种情况，一种是油烟造成的，一种是液态油造成的。如果是油烟造成的油污油渍是最好清理的，只要用中性的油污清洁剂就可以干净。如果是液态油倾倒造成的，应该马上擦拭干净，并用专用的中性油污清洗剂清洗。如果已经渗入石材被石材吸附，如果是日常的油污可以用碱性较大或弱碱性或中性的含有表面活性剂配方的清洗剂来清洗。记得可以先用洗涤剂浸泡约10分钟左右，再用硬一些的毛刷刷， 反复几边基本都可以取得比较好的效果。 天然石材的墨水类污染处理 现在墨水、圆珠笔、打包笔、水笔等的笔迹污染也是很常见的。其实墨汁类污染的处理是相当麻烦的，它们很容易渗透到石材内部去（像花岗岩的空隙就比较大，而大理石还会有裂纹），并且渗入的时间越长就越难清理掉。所以但石材的表面一被墨水所污染时，就应该立刻擦掉它，同时马上着手进行清理。这边建议是使 用除色剂来清理。 通常是，先要将除色剂同对应的敷料以3：1的比例混合并均匀搅拌成糊状。 之后把混合的糊状物均匀覆盖在污渍上，最好再盖上保鲜膜防止水分挥发。 定时检查污渍是否掉色，覆盖时间根据污渍的顽固程度而定，从几个小时到十几 个小时不等。 如果污渍已经除掉就可铲去除色剂并用水清洗干净。 待石材干透后最好是再补一下防护这样会好一些。 天然石材的乳制品类污染处理 乳制品（牛奶、奶油、黄油等）含有动物脂肪，这类的污染时间久了不仅会造成石材表面的黄化，而且还会腐败发臭。因此这类的污染也是应该要马上擦除的，如果已经造成石材的黄化现象，可以先使用中性清洁剂清洗石材表面，之后用除色剂清理（同墨水类的污染清除方法一样） 天然石材的油性化装品污染处理 目前由于化装品的普及，也出现了许多化妆品污染的情况，特别是油性化装品类的（比如说口红，指甲油等），这类污染物的成分一般为油、染料和蜡，如果污染到石材也是非常难清理的。如果您家中的石材装饰面出现了口红，指甲油等污染物，您可以先用锋利的刀片挂去石材表面的污染物，之后再用丙酮类的洗涤剂 来擦拭清洁石材的表面。
摘要：本文概述了石材翻新的定义，并通过对石材翻新工艺的原理及其使用的设备工具、工艺方法等方面的探讨，介绍了石材翻新的步骤与工序。 关键词：石材翻新；工艺原理；翻新工序 一、翻新概述 随着石材越来越多的应用于装饰工程，走进人们的日常生活和工作，人们对石材的装饰效果提出了更高的要求。“石材需要护理”日渐被人们所接受，石材养护成为建筑装饰石材过程中的重要一部分。石材翻新工艺是装饰石材工程的结束，也是石材保养的开始。石材翻新工艺可以克服石材装饰过程中存在的高低不平、缺损、划伤等缺陷，充分表现石材的典雅和高贵的色彩和光泽。虽然石材翻新经过几年的迅猛发展，相应的设备、产品不断更新，但由于翻新缺乏理论基础，人们对此存在不少分歧，石材翻新后质量优劣不一，客户对此也一头雾水，只能凭经验和直观来判别。我这里就石材翻新工艺的原理及其使用的设备工具、工艺方法等进行探讨，以期达到提高工艺水平的目的。 翻新的概念，《现代汉语词典》的解释为：从旧的变化出新的。石材翻新也是把旧的破损的、有缺陷的石材变化出与新的媲美的石材。 石材翻新的基本原理与石材加工厂毛板面磨光加工基本原理是相同的，即磨机磨头装配磨抛工具，在石材表面进行粗磨、细磨、精磨、抛光系列加工。石材翻新更广泛地涵括剪口整平、毛板磨抛、无缝研磨等晶面处理具体命名的说法。所以，可以把石材剪口整平、毛板磨抛、无缝研磨等合称为翻新，统一称为石材翻新。 二、基本工序 翻新基本工序为：胶补→粗磨→细磨→精磨→抛光。 1、胶补（1）石材的胶补是指对装饰石材表面的板缝、断缝，在加工装运安装等不慎造成的缺角、缺棱，用预先配制好的具有板材色调的修补胶进行填平、补缺，使板材消除缺陷，提高石材品质的一种工艺。 石材的修补不是对所有的有缺陷的石材都适用，如果石材板材不具有基本的物理、化学性能，完全靠胶来修补提高石材的使用性能，并且使用量过大，这样再修补是无意义的。石材修补胶的使用范围不能过大，一般以在1m以外观察，不
包钢是我国重要的钢铁工业基地和全国最大的稀土生产、科研基地，是内蒙古自治区最大的工业企业。1954年建厂，1998年 ?? 改制为公司制企业。公司总部位于内蒙古自治区包头市河西工业区，中心厂区占地面积36平方公里。包钢拥有“包钢股份”和“包钢稀土”两个上市公司。2008年，包钢经济总量和主要技术经济指标达到历史最好水平，销售收入首次突破400亿元大关，达到432.64亿元，同比增加100亿元以上，增长31.7%；钢产量达到983.9万吨，同比增加100万吨，增长11.32%；上缴税金达到37.96亿元，同比增加10亿元以上，增长38.8%，为地方经济社会发展做出了应有的贡献。包钢，全称是包头钢铁(集团)公司，始建于1954年。它是集矿山开采、钢铁冶炼轧制、稀土科研和销售以及与之相关的化工、发电等配套企业于一体的特大型钢铁联合企业集团。在全国各大钢铁企业里排名第12位，总资产达到355亿元。公司主厂区占地面积36平方公里，目前拥有包钢股份和稀土高科两个上市公司，具备年生产商品坯材700万吨以上生产能力，可生产63个品种，1970个规格的钢材产品。产品广泛用于冶金、建筑、石油、化工、航天、造船、铁路、汽车、国防等行业。包头钢铁（集团）工业旅游区2005年被国家旅游局命名为全国工业旅游示范点。 包钢具有得天独厚的资源优势 包钢白云鄂博矿是举世瞩目的铁、稀土等多元素共生矿，是西北地区储量最大的铁矿，稀土储量居世界第一位，铌储量居世界第二位，包头也因白云鄂博矿而被誉为“世界稀土之都”。 包钢已经进入我国千万吨级钢铁企业行列 拥有具备国际国内先进水平的冷轧和热轧薄板及宽厚板、无缝钢管、重轨及大型材、线棒生产线，是我国主要钢轨生产基地之一、品种规格最齐全的无缝钢管生产基地之一、西北地区最大的薄板生产基地。 包钢稀土产业在国内外具有举足轻重的地位 稀土氧化物总量占全国市场份额的40%以上，钕铁硼、负极粉、抛光粉等功能材料产能占全国市场份额20%以上，稀土金属镨钕占全国市场份额的30%。拥有我国的权威稀土科研机构——包钢稀土研究院、“瑞科稀土冶金及功能材料国家工程中心”，曾为美国发现号航天飞机阿尔法磁谱仪、我国“神舟”飞船运载火箭和“嫦娥一号”运载火箭提供重要磁性材料。包钢始终致力于科技进步和自主创新 CSP和高速钢轨领域的两项技术成果获国家科技进步二等奖。是德国西马克公司亚洲第一家、世界第二家CSP技术培训基地，是意大利Pomini公司在中国唯一的磨床培训中心，薄板的生产、管理和无缝管生产技术等实现对国外输出。 包钢始终致力于提高品质和打造名牌 热轧薄板、无缝钢管等产品通过国际权威机构认证，钢轨和无缝钢管被授予“中国名牌产品”称号，无缝钢管被国家质检总局确定为“免检产品”，“白云鄂博”牌稀土系列产品享誉国内外。 与宝钢签署战略联盟框架协议，不断加强与国内外原燃料供应商的战略伙伴关系。产品销售网络遍布全国各地，在13个省市设有包钢的销售分公司或售后服务网点，在日本、美国等国家设有销售分支机构。 始终以高度的社会责任感节约资源、保护环境 在行业内首家实现高炉全干法除尘，率先建设全国示范生态工业园区，被列为全国首批循环经济试点单位之一，在我国2007年首次评比的“中国能源绿色企业50佳”中，包钢位列第一。 秉承“坚韧不拔，超越自我”的企业精神 “十一五”末计划实现销售收入和资产总值双百亿美元。我们将坚持以结构调整为主线，
稀土催化材料种类用途及其生产现状与发展分析 稀土催化材料种类用途及其生产现状与发展分析 一、稀土催化材料的种类 众所周知，我国稀土矿以轻稀土组分为主，其中镧、铈等组分约占60%以上。随着我国稀土永磁材料、稀土发光材料、稀土抛光粉、稀土在冶金工业中等应用领域逐年扩大，国内市场对中重稀土的需求量也快速增加。造成了高丰度的铈、镧、镨等轻稀土的大量积压，导致我国稀土资源的开采和应用之间存在着严重的不平衡。 研究发现，轻稀土元素由于其独特的4f电子层结构，使其在化学反应过程中表现出良好的助催化性能与功效。因此，将轻稀土用作催化材料是一条很好的稀土资源综合利用出路。 催化剂是一种能够加速化学反应，且在反应前后自身不被消耗的物质；加强稀土催化的基础研究既提高生产效率，又节约资源和能源，减少环境污染，符合可持续发展的战略方向。 到目前为止，能够在工业中获得应用的稀土催化材料主要有3类，包括分子筛稀土催化材料、稀土钙钛矿催化材料、以及铈锆固溶体催化材料等，见表1所示。其中分子筛稀土催化材料又可细分为中孔、微孔、介孔、以及纳孔稀土催化材料等几大类，且目前主要用于炼油催化剂。 稀土钙钛矿催化材料由于其制备简单、耐高温、抗中毒等性能优越，目前主要用作环保催化剂，也广泛用于光催化分解水制氢、以及石油化工行业的碳氢化合物重整反应等方面。目前已开发并应用的主要有钙钛矿型稀土复合氧化物催化剂、以及掺杂微量贵金属的稀土钙钛矿型催化剂等。 铈锆固溶体催化材料是应汽车尾气净化市场的需求发展起来的一种稀土催化材料。早期主要利用铈的储氧性能来调节汽车尾气中的氧化还原反应。后来发现单一的铈储氧材料其持久性耐高温性能并不能满足日益发展的汽车尾气催化剂的寿命要求，而添加一些锆可明显改善储氧材料的抗高温性能，从而改善催化剂的耐久性。目前，铈锆固溶体催化材料不仅用于石油化工领域的各种催 化过程，也广泛用于汽车尾气净化、以及其它环保领域。 与传统的贵金属催化剂相比，稀土催化材料在资源丰度、成本、制备工艺、以及性能等方面都具有较强的优势。目前不仅大量用于汽车尾气净化，还扩展到工业有机废气、室内空气净化、催化燃烧、以及燃料电池等领域。自20世纪90年代末以来，发达国家的环保催化剂市场一直以20%速度增长。因此，稀土催化材料在环保催化剂产品市场，特别是在有毒、有害气体的净化方面，具有巨大的应用市场和发展潜力。 二、汽车尾气净化 近年来，随着我国汽车产量及保有量一直呈高速增长势态。自2002年10月以来，我国汽车产量平均增长率超过37%。2002年产量为325万辆， 2003年已达440余万辆。预计2004年汽车产量将超过510万辆。继美国、日本、德国之后，中国2003年汽车产量已超过法国，已成为世界第四大汽车制造国。 汽车的大量使用，使我国许多城市产生了严重的大气污染。治理机动车的排气污染，主要依靠安装含催化剂的三元净化器。由于稀土催化材料可以扩大三效催化剂的操作窗口，提高净化效率和稳定性，在汽车尾气净化方面已获得广泛应用。在全球范围内，仅汽车尾气净化方面的稀土年消耗量可达1.5万吨
高铈系稀土抛光粉的生产 以稀土混合物分离后的氧化铈为原料，以物理化学方法加工成硬度大，粒度均匀、细小，呈面心立方晶体的粉末产品。其主要工艺过程为：原料→高温→煅烧→水淬→水力分级→过滤→烘干→高级铈系稀土抛光粉产品。 主要设备有：煅烧炉，水淬槽，分级器，过滤机，烘干箱。 中铈系稀土抛光粉的制备 用混合稀土氢氧化物为原料，以化学方法预处理得稀土盐溶液，加入中间体(沉淀剂)使转化成w(CeO2)=80%～85%的中级铈系稀土抛光粉产品。其主要工艺过程为：原料→氧化→优溶→过滤→酸溶→沉淀→洗涤过滤→高温煅烧→细磨筛分→中级铈系稀土抛光粉产品。 低铈系稀土抛光粉的制备 以少铕氯化稀土为原料，以合成中间体(沉淀剂)进行复盐沉淀等处理，可制备低级铈系稀土抛光粉产品。其主要工艺过程为：原料→溶解→复盐沉淀→过滤洗涤→高温煅烧→粉碎→细磨筛分→低级铈系稀土抛光粉产品。 主要设备：溶解槽，沉淀槽，过滤机，煅烧炉，粉碎机，细磨筛分机。 目前，国内生产的低级铈系稀土抛光粉的量最多，约占总产量的90%以上。稀土抛光粉的应用 由于铈系稀土抛光粉具有较优的化学与物理性能，所以在工业制品抛光中获得了广泛的应用，如已在各种光学玻璃器件、电视机显像管、光学眼镜片、示波管、平板玻璃、半导体晶片和金属精密制品等的抛光。 结束语 我国的稀土抛光粉行业从无到有，从小到大，已走过了近50年的历史。目前我国在生产、应用、市场和技术设备等方面已取得很大的成就和发展，在世界同行业中已占主导地位，并成为世界稀土抛光粉的生产和供应大国。今后要加快技术设备的创新，提高生产水平。要加速产品标准化和系列化的进程，要增加新品种，提高产品质量，努力提高产品出口量，占领国际市场。 抛光粉的性能评介指标 颗粒大小：决定了抛光精度和速度，一般用目数和平均颗粒大小来表征。过筛目数反映了最大颗粒的大小，平均粒度决定了抛光粉颗粒大小的整体水平。
刚玉的性能及分类 棕刚玉 棕刚玉是以铝矾土、无烟煤和铁屑为原料，在电弧炉内经高温冶炼而成。在冶炼过程中，无烟煤中的碳将矾土中的氧化硅、氧化铁和氧化钛等杂质还原成金属，为些金属结合在一起成为铁合金，由于其比重较刚玉熔液大而沉降至炉底与刚玉熔液分离。仅有少量的杂质夹杂在刚玉熔快中。 棕刚玉的主要矿物成份为物理刚玉，三方晶系，少量的矿物杂质有：硅酸钙、钙斜长石、富铝红柱石（又称莫来石）、钛化物、玻璃体及少量铁合金等。 棕刚玉的抗破碎能力较强，抗氧化、抗腐蚀，具有良好的化学稳定性，是一种用途广泛的磨料。适用于磨削抗张强度高的金属材料，如普通碳素钢、硬青铜、合金钢的细磨和精磨，磨加工螺纹和齿轮等，白刚玉还可用于精密铸造及高级耐火材料。 铬刚玉（PA） 铬刚玉的冶炼工艺与白刚玉相同，只是在冶炼过程中加入一定量的氧化铬，呈浅紫色或玫瑰色。 铬刚玉中由于引入Cr3+改善了磨料的韧性，其韧性较白刚玉高，而硬度与白刚玉相近，用于加工韧性较大的材料时，其加工效率比白刚玉高，并且工件表面的光洁度也较好，铬刚玉适应于加工韧性高的淬火钢、合金钢、精密量具及仪表零件等光洁度要求较高的工件。微晶刚玉（MA） 微晶刚玉所采用的原材料及冶炼方法与棕刚玉基本相同，在停炉后立即把熔液通过流放或倾倒的方法倒入枝模子内急速冷却（一般在30分钏以内），因而得到微细结晶的集合体。微晶刚玉在冶炼过程中，杂质的还原程度较差，Al2O3含量为94~96%，晶体尺寸一般在80~300微米，晶体占57~85%，最大晶体尺寸不超过400~600微米。它具有强度高，韧性较大的特点。适用于重负荷磨削，可以磨削不锈钢、碳素钢、轴承钢以及特种球墨铸铁等材料，由于磨粒在磨削过程中呈微刃破碎状态，也被用于精密磨削甚至镜面磨削。 单晶刚玉（SA） 单晶刚玉是以矾土、无烟煤、铁屑和黄铁矿为原材料，在电弧炉内共熔，矾土中的氧化铁、二氧化硅和氧化钛先后被还原并组成铁合金从熔液中沉降至炉底。一小部分氧化铝与碳、硫化亚铁起复分解反应，生成少量的硫化铝填充在单晶颗粒之间，当熔块冷却后放入水中时，硫化铝被溶解，而被硫化铝隔开的单晶刚玉即可分散开成为自然粒度的磨料。 单晶刚玉呈灰白色，其颗粒形状多为等积形，晶体内不含杂质，具有多棱角的切削刃，在同样的磨削力作用下，所形成的力矩小于其它磨料，因此它不易折碎，机械强度较高，单颗粒抗压强度为22~38kg，而棕刚玉仅为10~20kg。单晶刚玉由于有较高的硬度和韧性，所以切削能力较强，可用来加工工具钢、合金钢、不锈钢、高钡钢等韧性大、硬度高的难磨材料。锆刚玉（ZA） 锆刚玉是以铝氧粉和锆英石为原料，在电弧炉内经高温冶炼而成，整个过程基本上是一个熔化再结晶的过程。它是一种由α——Al2O3,与ZrO2组成的共晶集合体，在冶炼过程中应尽可能使两种结晶相互交错构成微晶型晶体。 锆刚玉适用于高速重负荷磨削，可荒磨铸铁、铸钢、合金钢和高速钢等，特别适合于钛合金、耐热合金、高钒钢、不锈钢的磨加工。 镨钕刚玉（NA） 镨钕刚玉的制造工艺与白刚玉相似，其差异是在冶炼过程中加入约0.175%的镨钕富集物（氧化镨、氧化钕、氧化镧）。大量的磨削试验证明其磨削性能优于白刚玉，适用磨削不锈钢、
内蒙古乌兰察布市改革开放30年之变化 调查报告 学院：机电工程学院 专业班级： 2014级通信工程一班作者姓名：郑乾宸 学号： 201410537116
内蒙古乌兰察布市革开放30年之变化 一、乌兰察布市简介 乌兰察布市位于内蒙古自治区西部，地处渤海经济区与黄河上游资源富集区交汇处，北部与蒙古国接壤，南临黄河，东西接沃野千里的土默川平原和河套平原，阴山山脉横贯中部。包头的地理座标是东经109°50′11″-111°25′、北纬41°20′-42°40′，面积为27691平方公里,包头城市建成区面积360平方公里，市中心区面积315平方公里，是国务院首批确定的十三个较大城市之一，为中国特大城市。包头地处蒙古高原南部，为半干旱半湿润的温带大陆性气候，年均最高气温21℃、最低气温-8℃，春季多风，夏季凉爽。 乌兰察布市，源于蒙古语“包克图”，蒙古语意为“有鹿的地方”，所以又叫鹿城。地处内蒙古高原的南端，南濒黄河，阴山山脉横贯该市中部，形成北部高原、中部山地、南部平原三个地形区域。居住着蒙古族、汉族、回族、满族、达斡尔、鄂伦春等31个民族。曾经是游牧民族与农耕民族交往的前沿，旅蒙晋商互市之地。包头位于华北地区北部，内蒙古中部，地处环渤海经济圈和呼包鄂经济圈的腹地。乌兰察布市是国务院首批确定的十三个较大城市之一，是中国华北地区重要的工业城市和内蒙古自治区最大的工业城市，是国家重要的基础工业基地和全球轻稀土产业的中心。
一，资源概况 【矿产资源】乌兰察布市的矿产资源具有种类多、储量大、品位高、分布集中、易于开采的特点，尤以金属矿产得天独厚，其中稀土矿不仅是包头的优势矿种，也是国家矿产资源的瑰宝。已发现矿物74种，矿产类型14个。主要金属矿有：铁、稀土、铌、钛、锰、金、铜等30个矿种，6个矿产类型。非金属矿有：石灰石、白云岩、脉石英、萤石、蛭石、石棉、云母、石墨、石膏、大理石、花岗石、方解石、珍珠岩、磷灰石、钾长石、珠宝石、紫水晶、芙蓉石、铜兰、膨润土、高岭土、增白粘土、砖瓦粘土等40个矿种。能源矿有：煤、油页岩等。 【水利资源】 充足的水资源是乌兰察布市经济赖以发展的重要条件。黄河流经包头境内214公里，水面宽130米到458米，水深1.6米到9.3米，平均流速为每秒1.4米，最大流量每秒6400立方米，年平均径流量为260亿立方米，是包头地区工农业生产和人民生活的主要水源。此外，
挤压铝材的主要生产流程 挤压型材(aluminium profile, aluminium extrusion)生产流程主要包括熔铸、挤压和上色 (上色主要包括：氧化、电泳涂装、粉末喷涂、木纹转印等)三个过程。 一、熔铸是铝材生产的首道工序。 主要过程为： （1）配料：根据需要生产的具体合金牌号，计算出各种合金成分的添加量，合理搭配各种原材料。 （2）熔炼：将配好的原材料按工艺要求加入熔炼炉内熔化，并通过除气、除渣精炼手段将熔体内的杂渣、气体有效除去。 （3）铸造：熔炼好的铝液在一定的铸造工艺条件下，通过深井铸造系统，冷却铸造成各种规格的圆铸棒。 二、挤压：挤压是型材成形的手段。先根据型材产品断面设计、制造出模具，利用挤压机将加热好的圆铸棒从模具中挤出成形。其中挤压出来的铝材通常叫作坯料(mill finish aluminium profile)常用的牌号6063合金，在挤压时还用一个风冷淬火过程及其后的人工时效过程，以完成热处理强化。不同牌号的可热处理强化合金，其热处理制度不同。例如，6063-T5铝材中的“6063”代表铝合金的牌号，“T5”代表热处理状态。比较常用的铝材合金为6063，6061。 三、上色 3.1 氧化(Anodized) 氧化原理：挤压好的铝合金型材，其表面耐蚀性不强，须通过阳极氧化进行表面处理以增加铝材的抗蚀性、耐磨性及外表的美观度。 其主要过程为： （1）表面预处理：用化学或物理的方法对型材表面进行清洗，裸露出纯净的基体，以利于获得完整、致密的人工氧化膜。还可以通过机械手段获得镜面或无光（亚光）表面。 （2）阳极氧化：经表面预处理的型材，在一定的工艺条件下，基体表面发生阳极氧化，生成一层致密、多孔、强吸附力的AL203膜层。 （3）封孔：将阳极氧化后生成的多孔氧化膜的膜孔孔隙封闭，使氧化膜防污染、抗蚀和耐磨性能增强。氧化膜是无色透明的，利用封孔前氧化膜的强吸附性，在
