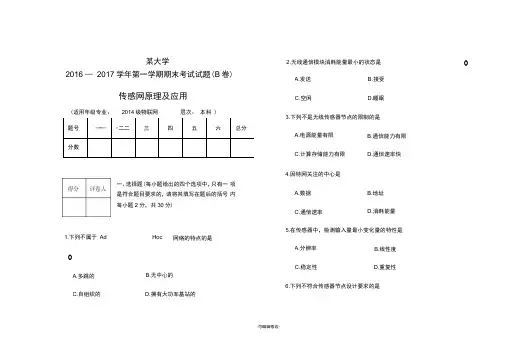

2016—2017学年第一学期期末考试试题（B 卷）
传感网原理及应用
一、选择题（每小题给出的四个选项中，只有一
项是符合题目要求的，请将其填写在题后的括号
内，每小题 2分，共 30分）
1.下列不属于Ad Hoc 网络的特点的是 （ ） A.多跳的 B.无中心的
C.自组织的
D.拥有大功率基站的
2.无线通信模块消耗能量最小的状态是 （ ） A.发送 B.接受 C.空闲 D.睡眠
3.下列不是无线传感器节点的限制的是 （ ）
A.电源能量有限
B.通信能力有限
C.计算存储能力有限
D.通信速率快
4.因特网关注的中心是 （ ） A.数据 B.地址 C.通信速率 D.消耗能量
5.在传感器中，检测输入量最小变化量的特性是 （ ） A.分辨率 B.线性度 C.稳定性 D.重复性
6. 下列不符合传感器节点设计要求的是 （ ） A.存储空间大 B.微型化 C.低功耗 D.低成本
7.下图所示的无线传感网的网络结构是 （ ）
A.平面网络结构
B.分级网络结构
C.混合网路结构
D.Mesh 网络结构
8.下列不属于拓扑控制的意义的是 （ ） A.延长网络生命周期 B.减少通信负载 C.辅助路由协议 D.
扩大储存空间
9.GAT 算法中不涉及的是 （ ） A.休眠 B.簇头的选择 C.网络安全 D.定位
10.在低速无线个域网的802.15.4标准中，定义的物理层的载波频 段不包括 （ ） A.10GHZ B.868MHZ
C.915MHZ
D.2.4GHZ
11.在能量路由中，源节点—B—A—汇聚节点，在该路径上发送分组
需要的能量之和为（）
A.1
B.2
C.3
D.4
12.GAF路由属于（）
A.可靠路由协议
B.能量感知路由
C.基于查询的路由
D.地理位置路由
13.在能量管理中，目前人们主要采用的节能策略，除了数据融合，
还包括（）
A.休眠机制
B.拓扑控制
C.网络安全
D.时间同步
14.常用的故障检测策略不包括（）
A.多数投票策略
B.均值策略
C.中值策略
D.绝对值策略
15.下列传输方式属于点对点的是（）
A.ZigBee
B.红外
C.蓝牙
D.WiFi
二、判断题（判断下列语句表述是否正确，请在
正确语句后的括号内打“√”，错误语句后的括
号内打“×”，每小题 1分，共 15分）
1.有线网络与无线网络传输媒介不同。（）
2.CAN、Profibus是常见的现场总线。（）
3.在距离相同的情况下，单跳的通信方式要比多跳的通信方式消耗的能量少。（）
4.传感器的稳定性是指传感器的实际输入输出曲线与拟合直线之间的吻合程度。（）
5.无线通信模块的传输介质主要包括无线电、红外、激光等。（）
6.平面网络结构没有中心管理节点，其组网算法比较复杂。（）
7.在STEM-B算法中，目标节点在收到唤醒包以后，不需要发送应答信号。（）8.传感器网络的数据链路层负责数据成帧、帧检测、介质访问、差错控制等。（）9.基于时分复用的MAC协议，为每个节点分配独立的用于数据发送
或者接收的时槽。（）
10.数据融合减小了信息的模糊程度。（）
11.误报率是指发生故障的部件被检测为有故障的概率。（）
12.ZigBee的协调器也可以充当路由器的角色。（）
13.蓝牙运行通信距离正常可达100米。（）
14.WiFi的通信距离普遍要比IrDA的近。（）
15.接入Internet的异构网络，由部分能力高的节点充当网络网关的角色，完成很多复杂的任务。（）
三、名词解释（每小题 5 分，共 15 分）
1.容错
