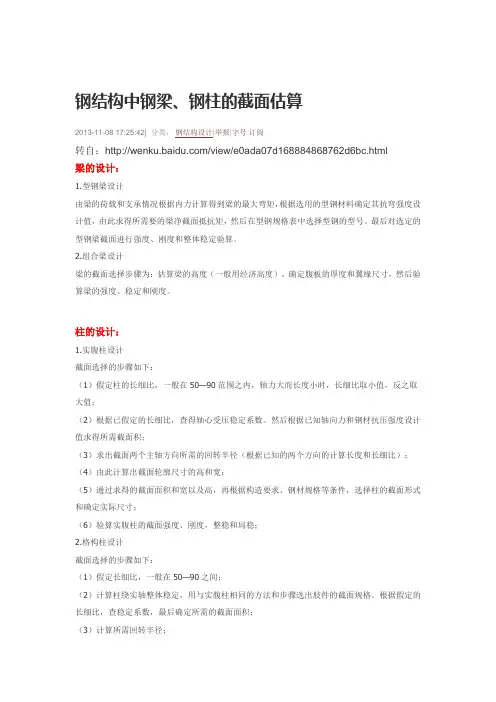

梁的计算例题
钢结构工程量计算方法 (2015-03-30 14:07) 分享到： 0 钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。 钢结构是由钢板、角钢、槽钢、钢管和圆钢等热轧钢材或冷加工成型的薄壁型钢制造而成的结构。钢结构具有材料强度高、重量轻、安全可靠、制作简便等优点。在房屋建筑中，主要用于厂房、高层建筑和大跨度建筑。常见的钢结构构件有屋架、檩条梁、柱、支撑系统等。 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101 图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲2。算重量，因为钢结构的算量基本上全是按吨计（板按 M2）。钢材钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是 03G102 上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。一. 钢结构 1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。
1、试验算图示焊缝连接的强度。已知作用力F=150kN(静力荷载)，手工焊，E43 型焊条，w f f =160N/mm 2。(12分) 0.78384A =??()1 0.786W =?截面内力：150,33V KN M KN m ==? 3 2 1501034.9/4300.8 F e F N mm A τ?=== 6 23310119.9/275251.2 M f M N mm W σ ?===故该连接可靠 2、如图所示一梁柱的端板连接，钢材为Q235，采用M20C 级普通螺栓，该连接 所受的偏心力F=150kN ，试验算其连接的强度是否满足要求。 （2 170/b t f N mm =，17.66e d mm =）(12分) 解：偏心距e=80mm ，核心距： ()2221 4801608010160 i y mm ny ρ?+= = =?∑ e ρ=，为小偏心 2 245170416504 b b e t t d N f N π= =?=… () 11222 150000150000801603000010480160b b t t i F Fey N f N N n y ??=+=+=<+∑
3、图示简支梁，不计自重，Q235钢，，受压翼缘有做够约束能保证整体稳定，均布荷载设计值为50kN/m ，荷载分项系数为1.4，f =215N/mm 2。问该梁抗弯强度及刚度是否满足要求。已知： 25N/mm 1006.2,3845,250][?=== E EI ql l x ωω(16分) x x -10×150 -10×150 －8×500 解：截面几何特征值： ()3341 150520142500 278433333.312x I mm = ?-?= 3 1070897.4/2 x x I W mm h ==…截面抗弯强度：取 1.05x γ= ()1 1.450363158M kN m =??=?6 2231510280.1/295/1.051070897.4x x x M N mm f N mm W σγ?===<=?，满足要求 445 5550600011384384 2.0610278433333.30.068250 x ql EI ω??===>??? 梁刚度不满足要求… 1、试设计如图所示角钢与连接板的连接角焊缝。轴心力设计值N ＝900k N （静力荷载）。钢材Q235，焊条E43系列。（采用三面围焊）(12分 ) 解： 由构造要求，定10f h mm =…正面角焊缝受力 330.720.76125 1.22160204960w f w f f N h l f N β=∑=?????= 肢背焊缝所能承担的内力为： 3 11110.720.7101600.79000.5204.965275202 w f w f w N N h l f l k N kN N =∑=????=- =?-?=得：1235.5w l mm =，取124020260w l mm =+=，满足构造要求 肢尖焊缝所能承担的内力为： 120.720.7101600.39000.5204.96167520w f w f w N h l f l kN kN N =∑=????=?-?=得：274.8w l mm =，取1752095w l mm =+=，满足构造要求
钢结构设计计算公式及计算用表 为保证承重结构的承载能力和防止在一定条件下出现脆性破坏，应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性。 承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T 1591的规定。当采用其他牌号的钢材时，尚应符合相应有关标准的规定和要求。对Q235钢宜选用镇静钢或半镇静钢。 承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。 焊接承重结构以及重要的非焊接承重结构的钢材还应具有冷弯试验的合格保证。 对于需要验算疲劳的焊接结构的钢材，应具有常温冲击韧性的合格保证。当结构工作温度等于或低于0℃但高于-20℃时，Q235钢和Q345钢应具有0℃C冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有-20℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-40℃冲击韧性的合格保证。 对于需要验算疲劳的非焊接结构的钢材亦应具有常温冲击韧性的合格保证，当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有0℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。 当焊接承重结构为防止钢材的层状撕裂而采用Z向钢时，其材质应符合现行国家标准《厚度方向性能钢板》GB/T 5313的规定。 钢材的强度设计值（材料强度的标准值除以抗力分项系数），应根据钢材厚度或直径按表1采用。钢铸件的强度设计值应按表2采用。连接的强度设计值应按表3~5采用。
钢结构算量方法 钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲 2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是0 3G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
例题3 钢框架结构分析及优化设计 1
例题钢框架结构分析及优化设计 2例题.钢框架结构分析及优化设计 概要 本例题通过某六层带斜撑的钢框架结构来介绍midas Gen的优化设计功能。midas Gen 提供了强度优化和位移优化两种优化方法。强度优化是指在满足相应规范的强度要求 条件下，求出最小构件截面，即以结构重量为目标函数的优化功能。位移优化是针对 钢框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的自动设计功 能。本文主要讲述强度优化设计功能。 此例题的步骤如下: 1.简介 2.建立模型并运行分析 3.设置设计条件 4.钢构件截面验算及设计 5.钢结构优化设计
例题钢框架结构分析及优化设计1.简介 本例题介绍midas Gen的优化设计功能。例题模型为带斜撑的六层钢框架结构。(该例题数据仅供参考) 基本数据如下： 轴网尺寸：见图2 柱:HW200x204x12/12 主梁：HM244x175x7/11 次梁：HN200x100x5.5/8 支撑：HN125x60x6/8 钢材：Q235 层高：一层 4.5m 二～六层 3.0m 设防烈度：8o（0.20g） 场地：II类 设计地震分组：1组 地面粗糙度；A 基本风压：0.35KN/m2； 荷载条件：1-5层楼面，恒荷载4.0KN/m2，活荷载2.0KN/m2； 6层屋面，恒荷载5.0KN/m2，活荷载1.0KN/m2； 1-5层最外圈主梁上线荷载4.0KN/m； 6层最外圈主梁上线荷载1.0KN/m； 分析计算考虑双向风荷载，用反应谱分析法来计算双向地震作用 3
例题钢框架结构分析及优化设计 4图1分析模型图2结构平面图
《钢结构设计原理计算题》 【练习1】两块钢板采用对接焊缝(直缝)连接。钢板宽度L= 250mm厚度t=10mm。 根据公式f t w移项得： l w t N l w t f t w (250 2 10) 10 185 425500N 425.5kN 【变化】若有引弧板，问N ? 解：上题中l w取实际长度250,得N 462.5kN 解：端焊缝所能承担的内力为： N30.7h f l w3 f f f w2 0.7 6 300 1.22 160 491904N 侧焊缝所能承担的内力为： N10.7h f l w1f f w4 0.7 6 (200 6) 160 521472N 最大承载力N 491904 521472 1013376N 1013.4kN 【变化】若取消端焊缝，问N ? 解：上题中令N30 , l w1200 2 6,得N 弘505.344 kN 2t，即250-2*10mm。 300mm 长 6mm。求最大承载力N 钢材米用Q 235，焊条E43系列，手工焊，无引弧板，焊缝采用三级检验质量标准, 2 185N /mm。试求连接所能承受的最大拉力N 解：无引弧板时，焊缝的计算长度l w取实际长度减去 【练习2】两截面为450 14mm的钢板，采用双盖板焊接连接，连接盖板宽度 410mm中间留空10mm),厚度8mm 钢材Q 235，手工焊，焊条为E43, f f w160N / mm2，静态荷载，h f
【练习3】钢材为Q 235,手工焊，焊条为E43, f f 160N/mm"，静态荷载。双角钢2L125X8采用三面围焊和节点板连接，h f 6mm，肢尖和肢背实际焊缝长度 均为250mm等边角钢的内力分配系数0.7，k20.3。求最大承载力N —｝心｝\2LI25x8 解： 端焊缝所能承担的内力为： N30.7h f l w3 f f f" 2 0.7 6 125 1.22 160 204960N 肢背焊缝所能承担的内力为： N10.7h f l w1f f w20.7 6 (2506) 160327936N 根据N1 N3 k1N —3 2 1N31204960 得: N(N13)(3279360 960 )614880N K120.72【变化】若取消端焊缝，问 解：上题中令N3614.88kN N ? 0，l w1 250 2 6，得N 456.96kN 【练习4】钢材为Q 235，手工焊，焊条为E43, f f w 已知F 120kN，求焊脚尺寸h f (焊缝有绕角，焊缝长度可以不减去 2 160N / mm，静态荷载。 2h f ) 解：设焊脚尺寸为h f，焊缝有效厚度为h e 0.7h f 将偏心力移 到焊缝形心处，等效为剪力V= F及弯矩在剪力作用下： 3 120 10 342.9 M=Fe h e l w 在弯矩作用下: M M f W f , 2 0.7h f 250 120 103150 2 h f 1234 2 (N / mm ) IK W f 1 代入基本公式 h f 2 (N /mm ) 得: (1234 )2 (342.9)2 (1.22h f)( h f) 1068 160 h f 可以解得：h f6.68mm，取h f h f mi n 1.5 14 5.6mm h f 【变化】上题条件如改为已知h 7 mm。 h 12 f max 14.4mm，可以。 f 8mm，试求该连接能承受的最大荷载N 12
钢结构设计规GB50017-2003 第一章总则 第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规。 第1.0.2条本规适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3条本规的设计原则是根据《建筑结构设计统一标准》(CBJ68-84)）制订的。 第1.0.4条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。 第1.0.5条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规》）。 第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规的要求。 第二章材料 第2.0.1条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2条下列情况的承重结构不宜采用3号沸腾钢: 一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构，以及冬季计算温度等于或低于－30℃时的其它承重结构。 二、非焊接结构：冬季计算温度等于或低于－20℃时的重级工作制吊车梁、吊车桁架或类似结构。 注：冬季计算温度应按国家现行《采暖通风和空气调节设计规》中规定的冬季空气调节室外计算温度确定，对采暖房屋的结构可按该规定值提高10℃采用。 第2.0.3条承重结构的钢材应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材，必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50ｔ的中级工作制焊接吊车梁、吊车桁架或类似结构的钢材，应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于－20℃时，对于3号钢尚应具有－20℃冲击韧性的合格保证；对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有－40℃冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。 第 2.0.4条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450、ZG270-500或ZG310-570号钢。 第2.0.5条钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条，应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构，宜采用低氢型焊条。
钢结构工程量计算、报价要点 第一部分图纸 一、图纸：根据图纸目录，清理核对图纸数量，检查是否有遗漏。
二、建筑施工图 1. 设计总说明 1.1 建筑面积、结构形式、柱距、跨度、结构布置情况；1.2 工程量计算的范围：关于结构、屋面、墙面、门窗等，清楚投标报价的范围； 1.3 材料的选用及规格型号、技术要求； 1.4 钢结构的油漆或涂装要求、防火等级。 2. 平面布置图、立面图、剖面图： 可统计门窗、室内外钢梯、屋面彩板、采光板、墙面彩板、屋顶通风器、雨棚、落水管、收边泛水件、天沟等的工程量。统计时，均应注明每种材料的材质、规格型号。 三、结构施工图 1. 结构设计总说明 1.1 材料：各部位(钢柱、梁、檩条、支撑等)构件对应的材质，如Q235、Q345，高强螺栓的强度等级要求等； 1.2 焊接质量要求：焊缝质量等级，无损探伤要求，如拼接焊缝质量等级应达到一级，要求100%探伤，二级焊缝20%探伤，涉及到无损检测费用的计算。 1.3 除锈要求：手工和动力工具除锈(St)、喷射或抛射除锈(Sa)。不同的除锈等级，除锈费用不同。 1.4 油漆(涂装)要求：油漆种类、涂刷遍数、漆膜厚度，防火等级，各部位的耐火极限。
2. 平面布置图、立面图、剖面图、节点详图： 2.1 可依次计算如下工程量： 2.1.1 预埋铁件：包括预埋定位板、预埋螺栓、螺母； 2.1.2 钢柱、抗风柱、钢梁、吊车梁； 2.1.3 屋面支撑、系杆、柱间支撑、雨棚骨架； 2.1.4 屋面檩条、墙面檩条、屋面及墙面檩条的隅撑、拉杆； 2.1.5计算过程中，注意计算吊车梁与柱的连接件、垫板，屋面及墙面檩托板，隅撑与钢柱、梁的连接板，斜拉杆的钢套管等的工程量，注意统计高强螺栓的数量。 2.2 图纸列有材料表的，可根据材料表所列零件编号依次核对表中零件尺寸、规格、数量是否准确，是否有少算、漏算、错算之处。 2.3 注意是否有设计变更和修改、补充说明、答疑等。 四、计算过程中应注意的事项 1. 关于工程量计算的格式 1.1 钢结构的重量单位为kg，面积的单位为m2，长度单位为m，计算结果均保留一位小数。 1.2 计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。 1.3 计算式的格式： 1.3.1板材：规格×长度×宽度×数量 如-6×500×300×5，表示该零件板厚δ=6mm，板长度为
钢结构课程设计任务书 一、题目 某厂房总长度90m，跨度为18m，屋盖体系为无檩屋盖。纵向柱距6m。 1.结构形式：钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，屋 面坡度i=L/10；L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m。 2.屋架形式及荷载：屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用 下杆件的内力）如附图所示。屋架采用的钢材、焊条为：Q345钢，焊条为E50型。 3.屋盖结构及荷载 （1）无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架 跨度，以m为单位，q为屋架及支撑自重，以kN/m2为单 位； ②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的 =0.35kN/m2，施工活荷载与雪荷 基本雪压标准值为S 载不同时考虑，而是取两者的较大值；积灰荷载为 0.7kN/m2 ③屋面各构造层的荷载标准值： 三毡四油（上铺绿豆砂）防水层 0.45kN/m2 水泥砂浆找平层 0.7kN/m2 保温层 0.4 kN/m2(按附表取) 预应力混凝土屋面板 1.45kN/m2 附图
(a) 18米跨屋架 (b)18米跨屋架全跨单位荷载几何尺寸作用下各杆件的内力值 (c) 18米跨屋架半跨单位荷载作用下各杆件的内力值 二、设计内容 1.屋架形式、尺寸、材料选择及支撑布置 根据车间长度、屋架跨度和荷载情况，设置上、下弦横向水平支撑、垂直
支撑和系杆，见下图。因连接孔和连接零件上有区别，图中给出W1、W2和W3 三种编号 （a）上弦横向水平支撑布置图 （b）屋架、下弦水平支撑布置图 1-1、2-2剖面图 2.荷载计算 三毡四油防水层0.45 kN/m2 水泥砂浆找平层0.7kN/m2 保温层0.4kN/m2 预应力混凝土屋面板 1.45kN/m2 屋架及支撑自重0.12+0.011L=0.318kN/m2 恒荷载总和 3.318kN/m2 活荷载0.7kN/m2 积灰荷载0.7kN/m2 可变荷载总和 1.4kN/m2 屋面坡度不大，对荷载影响小，未予以考虑。风荷载对屋面为吸力，重
《钢结构设计原理计算题》 【练习1】两块钢板采用对接焊缝（直缝）连接。钢板宽度Ｌ＝250mm ，厚度t=10mm 。钢材采用Ｑ235，焊条E43系列，手工焊，无引弧板，焊缝采用三级检验质量标准， 2/185mm N f w t =。试求连接所能承受的最大拉力?=N 解：无引弧板时，焊缝的计算长度w l 取实际长度减去2t ，即250-2*10mm 。 根据公式 w t w f t l N
【变化】若取消端焊缝，问?=N 解：上题中令03=N ，622001?-=w l ,得kN N N 344.5051==
设计资料 北京地区某金工车间。采用无檩屋盖体系，梯形钢屋架。车间跨度21m，长度144m，柱距6m，厂房高度15.7m。车间内设有两台150/520kN中级工作制吊车。设计温度高于-20℃。采用三毡四油，上铺小石子防水屋面，水泥砂浆找平层，8cm厚泡沫混凝土保温层，1.5m×6.0m预应力混凝土大型屋面板。屋面积灰荷载0.6kN/m2，屋面活荷载0.35 kN/m2，雪荷载为0.45kN/m2，风荷载为0.5kN/m2。屋架铰支在钢筋混凝土柱上，上柱截面为400mm ×400mm，混凝土标号为C20。 一、选择钢材和焊条 根据北京地区的计算温度和荷载性质及连接方法，钢材选用Q235-B。焊条采用E43型，手工焊。 二、屋架形式及尺寸 无檩屋盖，i＝1/10，采用平坡梯形屋架。 ＝L-300＝20700mm， 屋架计算跨度为L ＝1990mm， 端部高度取H 中部高度取H＝H +1/2iL＝1990+0.1×2100/2＝3040mm， 屋架杆件几何长度见附图1所示，屋架跨中起拱42mm（按L/500考虑）。 为使屋架上弦承受节点荷载，配合屋面板1.5m的宽度，腹杆体系大部分采用下弦间长为3.0m的人字式，仅在跨中考虑到腹杆的适宜倾角，采用再分式。 屋架杆件几何长度（单位：mm） 三、屋盖支撑布置 根据车间长度、屋架跨度和荷载情况，设置四道上、下弦横向水平支撑。因柱网采用封闭结合，为统一支撑规格，厂房两端的横向水平支撑设在第二柱间。在第一柱间的上弦平面设置刚性系杆保证安装时上弦杆的稳定，第一柱间下弦平面也设置刚性系杆以传递山墙风荷载。在设置横向水平支撑的柱间，于屋架跨中和两端共设四道垂直支撑。在屋脊节点及支座节点处沿厂房纵向设置通长的刚性系杆，下弦跨中节点处设置一道纵向通长的柔性系杆，支撑布置见附图2。图中与横向水平支撑连接的屋架编号为GWJ-2，山墙的端屋架编号为GWJ-3，其他屋架编号均为GWJ-1。
钢结构工程量计算规则 为了建立和健全公司预（结）算管理体系，统一钢结构工程量计算标准，规范预（结）算管理行为，有效控制项目实施运营成本，确保实现项目利益最大化，特制订本规则。 本规则适用于公司本级和各事业部对外商务报价、计划利润的测算、工程竣工决算、项目经理（或分包单位）承包费用和公司内部加工制作费用的结算管理。 一、工程量计算原则 （一）、商务报价工程量的计算原则 1、商务报价按招（投）标方案图或招标施工图计算工程量。 2、按招（投）标方案图报价的项目，如工程量由公司设计院负责提供的，则公司设计院在提供工程量时须注明设计使用软件、设计依据及荷载、适用规范、建筑物基本尺寸、构件型号规格等，手工计算部分工程量须提供详细的计算稿，计算稿须经计算人员和审核人员签名确认后方可提供。如工程量由商务技术部门负责编制的，则由商务技术部门按照招（投）标方案图计算好工程量，并保存好工程量计算稿。 3、按招（投）标施工图报价的项目，由商务技术部门负责，按照招（投）标施工图计算工程量，并保存好工程量计算稿。 4、投标项目中标后，由商务技术部门负责将投标文件[包括招（投）标方案图或施工图、工程量计算稿、综合单价测算表及计算稿等资料]整理成册后，存档备查。 5、投标项目中标后，招（投）标方案图或施工图必须由营销部门负责送项目发包单位或招标单位进行书面确认后，方可移交商务技术部门存档。 6、中标项目的招（投）标方案图或施工图，如项目发包单位（或招标单位）在招标结束后要求退还的，则由营销部门负责将招（投）标方案图或施工图复印后，送项目发包单位（或招标单位）书面确认后，移交商务技术部门存档。 7、工程变更或设计变更联系单的工程量计算原则，参照商务报价工程量计算原则执行。 （二）、项目竣工决算（或进度结算）工程量的计算原则 1、营销部门在签订工程施工承包[或构（配）件及材料供应]合同时，须明确项目竣工决算（或进度结算）工程量的计算标准及规则。 2、工程量按实结算的项目和实行暂定总价包干、但工程量需根据实际变更进行调整的项目，营销部门在签订合同时，须明确工程量按最终版深化设计图计算。
钢结构的计算方法 钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。 钢结构是由钢板、角钢、槽钢、钢管和圆钢等热轧钢材或冷加工成型的薄壁型钢制造而成的结构。钢结构具有材料强度高、重量轻、安全可靠、制作简便等优点。在房屋建筑中，主要用于厂房、高层建筑和大跨度建筑。常见的钢结构构件有屋架、檩条梁、柱、支撑系统等。 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101 图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲 2。算重量，因为钢结构的算量基本上全是按吨计（板按 M2）。钢材钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是 03G102 上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。一. 钢结构 1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3 钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；
钢结构工程量计算方法及规则钢结构油漆面积是按照钢材实际展开面积计算 序号钢材类别截面面积计算公式代号说明 1、圆钢、圆盘条、钢丝F=0.785 4d2 d-外径 2、方钢F=a2 a-边宽 3、圆角方钢F=a2-0.858 4r2 a-边宽,r-圆角半径 4、六角钢F=0.866a2=2.598s2 a-对边距离s-边宽 5、八角钢F=0.828 4a2=4.828 4s2 6、等边角钢F=d(2b-d)+0.214 6(r2-2r) 钢结构工程量计算方法及规则 金属结构工程
(一)钢屋架、钢网架 (1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板，以其外接规则矩形面积计算。 (3)钢网架应区分球形结点、钢板结点等连接形式。 (4)计量单位为t。 (二)钢托架，钢桁架 (1)按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板，以其外接矩形面积计算。 (3)计量单位为t。 (三)钢柱、钢梁
(1)按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。 不规则或多边形钢板，以其外接矩形面积计算。 具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。计量单位为t。 (2)依附在钢柱上的牛腿等并入钢柱工程量内。 (3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。 (4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。 (四)压型钢板楼板，墙板 压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。计量单位为m2。 压型钢板墙板:按设计图示尺寸以铺挂面积计算。0.3m2以内孔洞
《钢结构设计禁忌及实例》 《钢结构设计禁忌及实例》 2010年11月02日 内容简介本书依据相干规范及工程实践经验，对钢结构设计中的一些误区和禁区进行了深进分析。书中第一先容了一些工程案例作为警示，进而按规范系统逐条列出r相干设计禁忌、算例以及对规范的修改提议等内容，提出哪些题目不能那样做，而应当如何做。本书内容翔实，实用性、对照性强，可供盛大结构设计职员利用，也供相干专业施工、科研、教学职员参考。 索引第1章钢结构工程违禁犯讳案例 【案例1.1】吊车分袂肢柱头的疲惫拉裂 【案例1.2】将门式刚架钢柱改为混凝土柱 【案例1.3】在多层建筑上扩建门式刚架轻钢结构 【案例1.4】过量积灰积雪 【案例1.5】在吊车梁上随意施焊 【案例1.6】重型平台柱头的剪切破坏 【案例1.7】电机与平台共振 【案例1.8】防锈油漆与防火涂料起化学反映 【案例1.9】柱脚抗剪键设置不到位 【案例1.10】门式刚架设计、施工、治理题目 【案例1.11】钢材选择或利用不当
【案例1.12】未分清钢结构设计图与施工图的关系 【案例1.13】在预应力高强度锚栓上出现焊点 【案例1.14】不留意柱脚锚栓d=72mm与M72的差别 【案例1.15】吊车梁轨道联接的经常损坏 【案例1.16】吊车梁端上部变形引起突缘支座纵向联接题目 【案例1.17】箱形吊车梁真个梁、柱节点过于刚劲 【案例1.18】插进式柱脚埋深未进行计算 【案例1.19】忽视施工运输安设阶段担保结构安稳和平安的临时举措【案例1.20】温度区段的不正常办理 【案例1.21】梁柱节点采用栓焊并用联接的差异算法 第2章选料 【禁忌2.1】对建筑结构钢材根本知识缺乏了解 【禁忌2.2】设计文件中对所引用的国家轨范没有所有、正确地表示【禁忌2.3】不熟悉经常用钢材的性能及特殊要求 【禁忌2.4】用建筑结构用钢板按号取代Q235等钢号的钢板 【禁忌2.5】对铸钢有哪些国家轨范不清楚 【禁忌2.6】对钢材及联接选料要求不足明白具体 【禁忌2.7】对钢结构联接要领一知半解 【禁忌2.8】不了解各种焊接选料的型号、表示办法和具体用途 【禁忌2.9】采用的焊接选料与母材不匹配 【禁忌2.10】对钢结构紧固件联接缺乏了解 【禁忌2.11】不深切理解钢材及其联接的各项强度设计值
钢结构设计原理计算题 第3章 连接 1、试计算题1图所示角焊缝连接的焊脚尺寸。已知：连接承受静力荷载设计值300P kN =， 240N kN =，钢材为Q235BF ，焊条为E43型，2160w f f N mm =，设计算焊缝长度为实际焊缝长度减去10mm 。 2、计算如2题图所示角焊缝连接能承受的最大静力设计荷载P 。已知：钢材为Q235BF ，焊条为E43型，2/160mm N f w f =，考虑到起灭弧缺陷，每条角焊缝计算长度取为mm 290。 2 解：120P 53M ,P 53V ,P 54N ?=== p 33.0290 67.0210p 54A N 3e N =????==σ p 25.0290 67.0210p 53A N 3e N =????==τ p 61.029067.06 1210120p 53W M 23f M =??????==σ 题2图 题1图 1
2w f 222V 2M N mm /N 160f )P 25.0()22 .1P 61.0P 33.0()()22.1(=≤++=τ+σ+σ kN 5.197P ≤ 3、图示角焊缝连接，承受外力kN N 500=的静载，mm h f 8=，2160mm N f w f =，没有采用引弧板，验算该连接的承载力。 3 解：400,300x y N kN N kN == 23 65.90) 82410(87.0210400mm N l h N w e x f =?-????==∑σ 23 98.67)82410(87.0210300mm N l h N w e y f =?-????==∑τ w f f f f f mm N ≤=+=+222227.10098.67)22 .165.90()(τβσ 4、计算图示角焊缝连接中的f h 。已知承受动荷载，钢材为Q235-BF ，焊条为E43型，2 160mm N f w f =，偏离焊缝形心的两个力kN F 1801=，kN F 2402=，图中尺寸单位：mm ，有引弧板。 4解：将外力1F ，2F 移向焊缝形心O ，得： kN F N 1801==；kN F V 2402== kN F F M 0902401201809012021=?-?=?-?= 题3图
钢结构工程量计算方法及规则 金属结构工程 (一)钢屋架、钢网架 (1)按设计图示尺寸以钢材重量计算,不扣除孔眼、切边、切肢得重量,焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板,以其外接规则矩形面积计算。 (3)钢网架应区分球形结点、钢板结点等连接形式。 (4)计量单位为t。 (二)钢托架,钢桁架 (1)按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢得重量,焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板,以其外接矩形面积计算。 (3)计量单位为t。 (三)钢柱、钢梁 (1)按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢得重量,焊条、铆钉、螺栓等重量不另增加。 不规则或多边形钢板,以其外接矩形面积计算。 具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。计量单位为t。 (2)依附在钢柱上得牛腿等并入钢柱工程量内。 (3)钢管柱上得节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。 (4)设计规定设置钢制动梁、钢制动桁架、车挡时,其工程量应并入钢吊车梁内。 (四)压型钢板楼板,墙板
压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算,柱、垛以及0.3m2以内孔洞面积不扣除。计量单位为m2。 压型钢板墙板:按设计图示尺寸以铺挂面积计算。0.3m2以内孔洞面积不扣除,包角、包边、窗台泛水等面积不另计算。计量单位为m2。压型钢板楼板浇筑钢筋混凝土,混凝土与钢筋按混凝土及钢筋混凝土中得有关规定计算。 (五)钢构件 钢构件一般计算规则如下: (1)按设计图示尺寸以钢材重量计算。如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁与连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。不扣除孔眼、切边、切肢得重量,焊条、铆钉、螺栓等重量不另增加。 (2)不规则或多边形钢板,以其外接矩形面积计算。计量单位为t。 (六)金属网 按设计图示尺寸以面积计算,包括制作、运输、安装、油漆等。 屋面及防水工程 (一)瓦、型材屋面 按设计图示尺寸以斜面面积计算。不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积,屋面小气窗得出檐部分亦不增加。计量单位为m2。小青瓦、油毡瓦、水泥平瓦、琉璃瓦、西班牙瓦等,可按瓦屋面项目列项。彩钢波纹瓦、彩钢保温板、阳光板、玻璃钢瓦等,可按型材屋面列项。 (二)屋面防水 1.卷材防水屋面、涂膜防水屋面
参考实例： 钢结构课程设计例题 －、设计资料 某一单层单跨工业长房。厂房总长度为120m，柱距6m，跨度为27m。车间内设有两台中级工作制桥式吊车。该地区冬季最低温度为－20℃。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。屋面活荷载标准值为0.6kN/㎡，雪荷载标准值为0.75kN/㎡，积灰荷载标准值为0.5kN/㎡。 屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。柱头截面为400mm ×400mm，所用混凝土强度等级为C20。 根据该地区的温度及荷载性质，钢材采用Q235―A―F，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度：Lo=27000－2×150=26700mm，端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。 二、结构形式与布置 屋架形式及几何尺寸见图1所示。 图1 屋架形式及几何尺寸
屋架支撑布置见图2所示。 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图2 屋架支撑布置图
三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 放水层（三毡四油上铺小石子）0.35kN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土）0.12*6=0.70kN/㎡ 预应力混凝土大型屋面板 1.40kN/㎡ 钢屋架和支撑自重0.12+0.011×27=0.417kN/㎡管道设备自重0.10 kN/㎡ 总计 3.387kN/㎡可变荷载标准值 雪荷载0.75kN/㎡ 积灰荷载0.50kN/㎡ 总计 1.25kN/㎡ 永久荷载设计值 1.2×3.387=4.0644 kN/㎡（由可变荷载控制） 可变荷载设计值 1.4×1.25=1.75kN/㎡ 2.荷载组合 设计屋架时，应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦节点荷载P=(4.0644+1.75) ×1.5×6=52.3296 kN 组合二全跨永久荷载+半跨可变荷载 屋架上弦节点荷载 P=4.0644×1.5×6=36.59 kN 1 P=1.75×1.5×6=15.75 kN 2 组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 P=0.417×1.2×1.5×6=4.5 kN 屋架上弦节点荷载 3 P=(1.4×1.2+0.75×1.4) ×1.5×6=24.57 kN 4 3.内力计算 本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。
