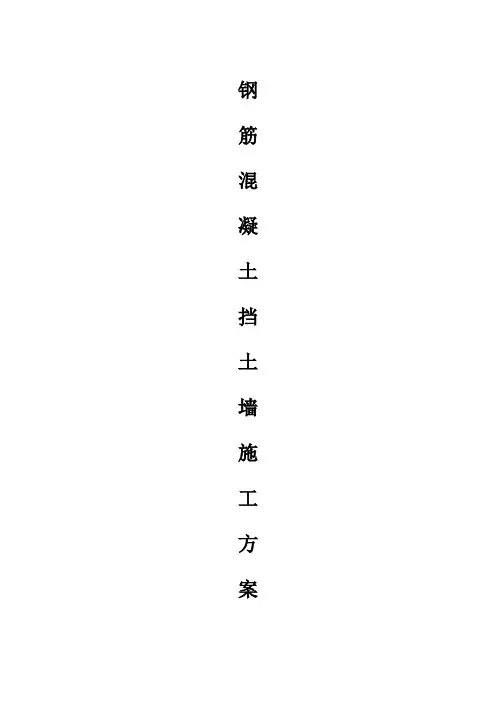

钢
筋
混
凝
土
挡
土
墙
施
工
方
案
目录
一、工程概况： (1)
二、施工准备 (1)
三、工艺流程 (1)
四、施工工艺 (1)
五、质量标准 (3)
六、模板 (3)
七、应注意的质量问题 (5)
八、环境、职业健康安全管理措施 (6)
九、职业健康安全管理措施 (6)
一、工程概况：
本工程为江安县五会小区建设工程施工A标段。其中1＃楼含地下室，建筑面积17346.39平方米，1＃1单元±0.000以上为11层，建筑高度33.60米，二单元±0.000以上为18层，建筑高度54.60米，3＃楼为商铺，建筑面积1213.04平方米，建筑高度为9.50米。
二、施工准备
1.机械：120挖掘机1台、采用自搅混凝土，标号为C35
2.工具：钢管、木板、刮杠、水平尺、靠尺、铁锹、振动器等。
三、工艺流程
测量放线→清挖土方及垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋制作与安装→支立墙体模板→浇筑墙体混凝土→养护及拆模
四、施工工艺
1、测量放线
根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。
2、采用C15砼垫层
（1）垫层振捣密实、碾压平整。
（2）垫层底面不在同一高程时，施工应按先深后浅的顺序进行。
（3）垫层施工完成后，应复核设计高程并按设计图纸和挡土墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线。
