机械工程师常识

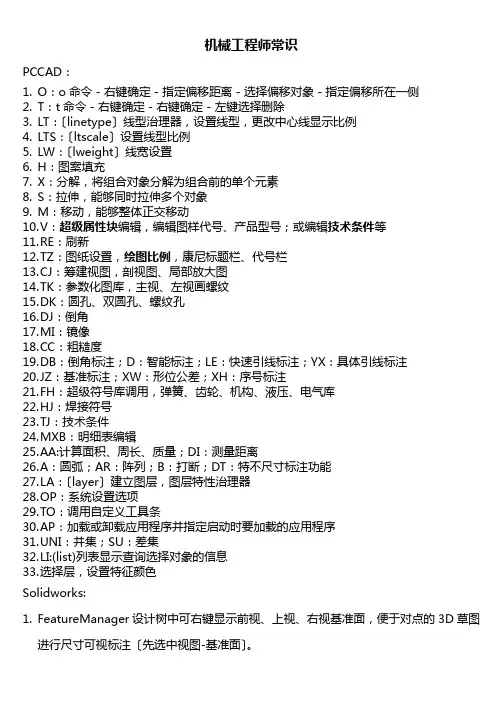

PCCAD:
1.O:o命令-右键确定-指定偏移距离-选择偏移对象-指定偏移所在一侧
2.T:t命令-右键确定-右键确定-左键选择删除
3.LT:(linetype)线型管理器,设置线型,更改中心线显示比例
4.LTS:(ltscale)设置线型比例
5.LW:(lweight)线宽设置
6.H:图案填充
7.X:分解,将组合对象分解为组合前的单个元素
8.S:拉伸,可以同时拉伸多个对象
9.M:移动,可以整体正交移动
10.V:超级属性块编辑,编辑图样代号、产品型号;或编辑技术条件等
11.R E:刷新
12.T Z:图纸设置,绘图比例,康尼标题栏、代号栏
13.C J:创建视图,剖视图、局部放大图
14.T K:参数化图库,主视、左视画螺纹
15.D K:圆孔、双圆孔、螺纹孔
16.D J:倒角
17.M I:镜像
18.C C:粗糙度
19.D B:倒角标注;D:智能标注;LE:快速引线标注;YX:详细引线标注
20.J Z:基准标注;XW:形位公差;XH:序号标注
21.F H:超级符号库调用,弹簧、齿轮、机构、液压、电气库
22.H J:焊接符号
23.T J:技术条件
24.M XB:明细表编辑
25.A A:计算面积、周长、质量;DI:测量距离
26.A:圆弧;AR:阵列;B:打断;DT:特殊尺寸标注功能
27.L A:(layer)建立图层,图层特性管理器
28.O P:系统设置选项
29.T O:调用自定义工具条
30.A P:加载或卸载应用程序并指定启动时要加载的应用程序
31.U NI:并集;SU:差集
32.L I:(list)列表显示查询选择对象的信息
33.选择层,设置特征颜色
Solidworks:
1.FeatureManager 设计树中可右键显示前视、上视、右视基准面,便于对点的3D草图进行尺寸可视标注(先选中视图-基准面)。
2.单击文件、打开,在对话框中设定文件类型为IGES (*.igs,*.iges)、STEP AP203/214 (*.step,*.stp)…,选择文件,然后单击选项,输入选项对话框出现,在文件格式标签下,常规内选择:自由点/曲线实体(输入为草图)、自动运行输入诊断、单位为文件特定单位、显示IGES图层、STEP映射配置数据;STL/VRML内选择:输入为图形实体、单位mm。
3.填充曲面。右键FeatureManager设计树中已有的3D草图-编辑草图-将外围六点(或更多点)用直线/样条曲线连接成一个曲线闭环-单击曲面工具栏上的填充曲面命令按钮、等距曲面命令按钮……;3D绘图-直线/样条曲线-填充曲面步骤中,直线框连时尽量少线框住最大面,曲面质量才高。然后基准面-曲面切平面-并选择曲面和点。
4.3D草图连建新样条曲线-垂直于样条曲线(弧面上的样条曲线取点可能并不笔直,最好是垂直于另外一条根据划线测量的直线)建基准面(垂直于曲线选项)-将原点设在曲线上-样条曲线连接端面圆弧的空间点-隐藏全部扫描点-3点圆弧-测出弧度;为比较与标准凹模装配时,按鼠标左键(非中键滚轮)才可以单独移动或旋转,或右键选择子零件将固定属性改为浮动属性,或取消部分配合关系。
5.填充曲面。右键FeatureManager设计树中已有的3D草图-通过参考点的曲线-将外围多点选为通过点-需选取闭环曲线(注:最好分四段作曲线,曲面质量更高)-必须先选取外围轮廓曲线-单击曲面工具栏上的填充曲面命令按钮。
6.先显示三个基准面-后插入-曲面-移动/复制-平移或旋转曲面便于裁剪等操作。
7.可先曲面裁剪出一条直边-草图绘制-连取两端点为一直线-取中点-作垂分线与弧面相交于一点-然后用三点圆弧法(先首位两点后中间取点决定半径大小)作一拟合度高的曲线-然后测量此曲线得出半径。直接用曲面边线转换实体引用无法测量出引用所
得的曲线的半径(∵这是高低起伏的样条曲线)。
8.查看方向:Ctrl+0~9(大键盘);鼠标中键:点取并拖动鼠标可旋转查看方向;鼠标中键+Ctrl:平移模型或按住Ctrl并按方向键。
9.鼠标中键+Shift:放大或缩小模型;如果需要原地缩放以查看整个模型,按Z 以缩小,或按Shift+Z 以放大(鼠标滚轮缩放会变动地点)。
10.单击参考几何体工具栏上的座标系图标,或单击插入、参考几何体、座标系。使用坐标系PropertyManager 来生成坐标系。
11.新坐标系原点(虚拟)的构造,可以先绘制已有坐标系的原点,然后测量此原点至新坐标系平面的距离,取负值即新坐标系的原点坐标值,绘制出新原点供坐标系命令使用。注意:需使用创建此特征的原坐标系作为基准。
12.改变零件相对于原坐标系的位置:可分别拖移各特征草图(完全定义-黑色)
13.线性阵列(主要用于改变零件相对于原坐标系的位置)问题:分散特征需组合在一起才可以阵列。以及原先积累的有关问题。
14.特征工具栏上的圆周阵列和线性阵列用于产生阵列特征。
15.单击视图、临时轴。这将在零件中显示所有系统所生成的轴。您选择一个轴为阵列的中心轴。
16.标准工具栏上的选项包括系统选项和文件属性。系统选项保存在注册表中,不是文件的一部分,因此,这些选项会影响当前和将来的所有文件;文件属性只适用于当前文件,文件属性标签仅在文件打开时才可用,新文件从用于生成文件的模板文件属性中获得其文件设置(例如单位、图象品质等等)。
17.选项-系统选项-工程图-显示类型:在新视图中显示切边下选择移除以隐藏圆角
化面之间的过渡边线。
18.选项-系统选项-常规-选择标注尺寸时输入尺寸值用于即时赋值。
19.选项-系统选项-常规-取消选择显示尺寸名称,然后单击确定。模型中尺寸名称
即不出现在数值下面。
20.选项-系统选项-默认模板-总是使用这些默认的模板。
21.选项-系统选项-性能-装配体-消除选择自动以轻化状态装入零部件。
22.选项-文件属性-出详图-消除选择添加默认括号;选中显示第二端向外箭头;箭头样
式选用实心黑色箭头。
23.选项-文件属性-出详图:尺寸标注标准(非尺寸选项)-GB-尾随零值-移除。
24.选项-文件属性-出详图:注解字体-注解类型-尺寸-选择字体-高度-点数设
为12-确定。
25.选项-文件属性-出详图:在视图生成时自动插入下,选择中心符号线和中心线。
26.选项-文件属性-出详图:单位-单位系统-MKS(米、公斤、秒)。
27.定义草图(Defining Sketches)草图中的每个实体可以为以下任何状态之一:括号中的颜色表示草图实体的默认颜色。
?悬空(褐色):草图几何体不再可解出(如已删除的实体的尺寸)。
?完全定义(黑色):草图实体完全由尺寸和几何关系定位,不能移动。
?无效几何体(黄色):如果草图解出,此草图几何体将在几何方面无效。
?无解(粉红色):一个或多个草图实体的位置不能被决定。
?过定义(红色):草图几何体与其它草图实体、几何关系、或者尺寸相冲突。
?欠定义(蓝色):草图几何体可任意移动或更改其大小。
28.右键单击任何工程图视图-零部件-打开零件:便于即时编辑零件。
29.从3D 零件模型生成工程图视图。另外可以通过绘图(草图绘制、尺寸、及注解工具)在工程图文档中生成视图,在SolidWorks 工程图文档中以2D 绘图。
30.如果工程图上的剖切线和剖面视图方向需要倒转,倒转方向后,剖面视图被大面积剖面线填充,双击剖切线后单击重建模型命令(即更新视图)。
31.可以在图纸空白处右键-添加图纸-图形界面左下角即有图纸1、图纸2两栏。
32.默认使用第三视角投影,因此工程视图2 为上视视图,工程视图3 为右视视图。若要使用第一视角投影,请用右键单击工程图纸上的任意位置,然后单击属性。然后在图纸属性对话框中选择第一视角。在第一视角投影中,工程视图2 为下视视图,而工程视图3 为左视视图。
33.工程图工具栏-模型视图:在PropertyManager 中,要插入的零件/装配体下单击压力盘(Pressure Plate);方向-视图定向-等轴测…-预览;选项下-自动开始投影视图-以在您放置正交模型视图时自动产生其他方向的投影视图;显示样式-消除隐藏线;比例下-选择自定义比例。注:或者使用标准三视图命令。
34.工程图工具栏-剖面视图(同时激活直线工具):绘制一穿过视图的竖直线-在一侧单击放置剖面视图。
35.工程图工具栏-投影视图:用于生成其他方向视图(左视图、俯视图)。
36.工程图工具栏-断开的剖视图:在俯视图中绘制一条封闭样条曲线(当您绘制样条曲线时,样条曲线点捕捉到几何体。若想暂时关闭捕捉,在您绘制样条曲线时按住Ctrl。当您想连接样条曲线的开头和结尾时,放开Ctrl);在主视图中为深度选项选择剖视边线;双击剖面线可以更改剖面线图样比例;用右键单击视图,然后选择切边、切边不可见。切边移除后,更容易标注视图尺寸。
37.工程图工具栏-剪裁视图:先使用草图工具绘制一封闭样条曲线-剪裁视图。
38.工程图工具栏-局部视图:可在一等轴测视图中绘制一圆选取局部对象-放置。
39.注解工具栏-模型项目-可以选择从模型输入的标注尺寸、注解以及参考几何体类型。来源-整个模型-将项目输入到所有视图;尺寸-为工程图标注图标-只插入那些在零件中为工程图所标注的尺寸-选择消除重复只插入独特模型项目。
40.注解工具栏-中心符号线图标和中心线图标,单击阵列中高凸台之一的外边线。在图形区域中单击将中心符号线增殖到阵列中的所有其它孔。
41.注解工具栏-块-TITLE_BLOCK-单击工程图纸左下角任何位置插入块-可以输入定位尺寸;视图-工具栏-自定义-键盘-类别-工具-命令-块-创建-请按新快捷键中-输入大写B-单击指定-确定;单击点草图工具-单击将点放置在工程图右下框线角-从右到左拖动交叉选择将标题块和草图点围住-单击工具、块、制作来生成块(或者按B快捷键)。FeatureManager设计树中-扩展BLOCKS块文件夹-右键单击块1-编辑定义-可改名-图形区域中选取更改信息并编辑(公司名称、型号…);选择另一张图纸-注解工具栏-块-块1Block1-单击一次初次放置-用已绘制点精确放置-单击标题栏任何部分-PropertyManager 中块实例-定义-编辑-编辑块(版本、标题…)。
42.注解工具栏-注释:插入形位公差、粗糙度符号、基准符号。
43.注解工具栏-模型项目:来源整个模型-将项目输入到所有视图-尺寸选择所有-消除重复。
44.注解工具栏-自动零件序号:按住Ctrl选择若干装配视图-方形-消除选择忽略多个实例(即相同零件都标示同一零件序号)。
45.尺寸/几何关系工具栏-自动标注尺寸-选择草图中的所有实体-水平尺寸-基准竖直模型边线中单击-选择水平尺寸标注基准;竖直尺寸―基准水平模型边线中单击-选择竖直尺寸标注基准-确定。
46.特征工具栏-抽壳:从所选平面上移除材料以形成薄壁零件。
47.特征工具栏-旋转凸台/基体:选择一封闭非开环、不自相交叉或与中心线相交的草图(此草图必须有中心线);旋转参数下的第一个旋转轴选中心线;取消薄壁特征的复选框;所选轮廓在封闭草图内单击即可。
48.特征工具栏-异形孔向导:类型标签-孔规格(如锥孔、直孔)-标准-螺钉类型-螺钉间隙-大小-#12-正常套合-完全贯穿;位置标签-激活草图工具栏-添加一个草图点以表示孔的中心点-智能尺寸-标注定位。
49.特征工具栏-圆周阵列:选择阵列中心轴(基准轴/临时轴)-实例数-等间距-选择要阵列的特征。
50.特征工具栏-线性阵列:选择要阵列的特征-方向选择与之垂直的临时轴-间距-实例数。
51.特征工具栏-镜像:选择中间端面作为镜像基准面-选择要镜像的若干特征。
52.特征工具栏-扫描凸台/基体:分别选择轮廓和路径草图。
53.特征工具栏-拉伸凸台/基体:终止条件为成形到一面(可为圆柱面);选择面/基准面框的另一侧;如有必要,选择合并结果(控制是否生成单独实体)。
54.特征工具栏-圆顶:完成如销钉的圆头体。
55.视图工具栏-剖面视图(还有隐藏线可见、带边线上色等选项):显示模型的三维剖面视图,便于内部更改特征。再次单击剖面视图工具清除剖面视图返回到完整视图。
56.插入-参考几何体-基准轴:选择圆柱/圆锥面类型,选取实体圆柱面生成中心线。
57.工具-方程式∑:添加-双击特征(如孔)显示尺寸(例如孔至底面尺寸30mm)-单击对话框中的“=”(键盘上的=可能导致方程式无效)-双击特征(如面)显示尺寸(例如面高60mm)/2-确定。
58.链接数值(Linking Values):右键单击零件图中的一尺寸值如50选择连接数值并键入名称,再右键图中另一相关尺寸选择连接数值并选择同一名称,尺寸会同时驱动为50。
59.草图工具栏-添加几何关系:全等、相切、同心、相等。
60.草图工具栏-转换实体引用:所选中的面的外侧边线投影(复制)到草图平面上,为线条和弧线(通过将边线、环、面、曲线、外部草图轮廓线、一组边线或一组草图曲线投影到现在新的草图基准面上,您可以在新草图上生成一或多个草图实体);可以转换已绘制的封闭轮廓;需要选择视图-草图-显示或将草图右键设置为显示。
Hinge练习中半圆边线怎么会转换为一中心线?
61.草图工具栏-延伸实体:单击转换的边线,单击一次完成后如若再次单击将会出现提示“此实体已经不能再拉伸了”。
62.草图工具栏-等距实体:选择平面或边线、设定等距距离。
63.草图工具栏-剪裁实体:选择剪裁到最近端。
64.草图工具栏-3D草图:按Tab 键将草图XY基准面切换到YZ 基准面、ZX基准面。
65.草图工具栏-绘制圆角:可以以2mm圆角来处理每个3D交点。
66.标准工具栏-编辑颜色:单击FeatureManager设计树顶部的零件图标。
5.标准工具栏-编辑材料:材料-钢-合金钢-生成/编辑材料;一般信息-数据库选择
-新材质数据库-键入新材料数据库的名称(例如我的材料)-保存-材料分类-键入材料分类名称(例如钢类材料)-材料名称(例如钢材1);物理属性-单击-暂停-单击以下每个属性的数值并键入值(例如EX (弹性模量): 1.2e11NUXY (普阿松比率): 0.3DENS (质量密度): 7500SIGYLD (屈服力): 5e8)。
67.标准工具栏-从零件/装配体制作工程图:生成三视图。
68.标准工具栏-从零件/装配体制作装配体:视图-原点显示-图形预览-指针移到原点上-指针变成折弯双箭头表示推理到装配体原点-单击放置-当按这种方法放置零部件时,零部件原点与装配体原点重合,零件和装配体的基准面对正。此过程虽非必要,但可帮助确定装配体的起始方位;或者直接从Windows资源管理器中将相关零件拖至装配体文件图形界面中;按住Ctrl键,然后将一个零件图标从FeatureManager 设计树中拖到图形区域中再次插入一个相同的零部件(如标准件);或者打开零部件文件,横向平铺窗口,将零部件拖入装配体中。
69.装配体工具栏-配合图标-选择两相关点、面、线元素-配合弹出工具栏出现,零部件移动到位,预览配合。
70.装配体工具栏上的新零件:用于在装配体中生成并编辑新零件。
71.装配体工具栏上的编辑零件:用于退出新零件的编辑模式。
72.装配体工具栏上的移动零部件:选择零部件的一个面然后用左键移动零部件;碰撞检查-所有零部件之间-碰撞时停止-高亮显示碰撞面。
73.装配体工具栏上的旋转零部件:选择零部件的一个面然后用左键旋转零部件。
74.装配体工具栏上的爆炸视图:选择其中一个或一组零部件的表面-三重轴出现在零部件上-以其中一轴方向往上拖动三重轴上的绿色控标-出现爆炸步骤1…-右键在图形区域中任意地方单击,选取解除爆炸可恢复先前状态;单击ConfigurationManager 标签切换到配置视图-单击以展开默认(如果要求您确认是否显示配置即单击确定)-双击爆炸视图或右键选择以再次爆炸装配体-右键选择爆炸步骤-编辑特征-右键在图形区域中拖动爆炸的零部件上的蓝色控标以精确编辑爆炸距离;可以在以上操作基础下右键单击爆炸视图-动画爆炸演示。
75.每个新装配零部件的名称之前都有前缀(-),否则就有固定字样,表示其位置尚欠定义。您可移动和旋转这些零部件;若要一次全部折叠整个FeatureManager 设计树,用右键单击FeatureManager 设计树中的装配体文件名,然后选择折叠项目。
76.新建-装配体-确定-插入零部件图标:生成装配体(Creating the Assembly)
77.单击PropertyManager 中的保持可见图标(可连续在不同零件上执行同一命令),以便不必重新打开PropertyManager 就可连续插入一个以上的相同或不同零部件。
78.新建-工程图-确定
79.注释-格式化工具悬浮工具栏:层叠图标-输入公差、分数等上下数值;序号数字…。
80.视图-任务窗格-设计库:单击右上角纺锤形图标;扩展设计库,然后选择注解(annotations);按Ctrl 并将注释拖动到注解文件夹的下窗格中;在对话框中单击保存将注释保存为命名为Note1.sldnotefvt 的常用类型;在设计库中,将您保存的注释拖动到新的工程图图纸中。
81.插入-表格-材料明细表:表模板下-打开为材料明细表打开表格模板图标-表定位点左下或右下;选择列-属性-用户定义-选择项目-标题;选择另一相关列-方程式-方程式编辑器-小数位数(例如2)-确定-列下双击数量-单击乘法符号-自定义属性下单击刚才用户定义的列名(例如价格)-确定。
82.图纸格式(图纸格式通常包括页面大小和方向、标准文字、边界、标题栏、等等。图纸格式可自定义并保存供将来使用。工程图文件的每一图纸可有不同的格式)文件扩展名 .slddrt;工程图模板(模板是形成新文档的基础。工程图模板可包括预定义的视图、多个工程图图纸,等等)扩展名 .drwdot。您可使用您所自定义的图纸格式在新工程图文件和工程图模板中生成工程图图纸。
83.用右键单击工程图纸上的任何位置,然后选择编辑图纸格式/编辑图纸。
84.使用2D数据来生成3D零件:打开.DWG文件类型;输入对话框中选择输入到新零件;选择模型(Model)工作表标签栏,单击整屏显示全图图标,选中输入此图纸为Model;输入的数据单位:毫米,添加约束以解出草图中所有明显的几何关系和约束,输入到2D 草图;剪裁多余的图形部分以便形成旋转特征等;完成。
85.欲生成模板-单击新建-设置文件属性(只有文件属性标签上的选项保存在文件模板中)-单击文件、另存为-在保存类型清单中,选择模板类型:如Part Templates 零件模板(*.prtdot)或装配体模板(*.asmdot)、工程图模板(*.drwdot)。
86.添加图纸-图纸属性对话框-名称-比例-图纸格式大小&清除显示图纸格式。
87.在PropertyManager 中,若需确保端点准确位于原点(0、0、0,如参数下所示),与原点重合(如现有几何关系中所示)并完全定义(如信息i中所示)。如果端点没位于原点:在参数下,将X 坐标、Y 坐标和Z 坐标均设定为0。单击添加几何关系中的固定。
88.一条直线可以拉伸为一长方体。
89.方程式在尺寸之间生成一数学几何关系。您可使用方程式来找出实体,而无须设定明确尺寸。更改高度或长度尺寸,相关特征将保留此数学关系。
90.可以拖动退回控制棒(FeatureManager设计树中底部横栏)至任意特征下。便于先画一个草图保存好退出,重建一草图完成一新特征;拖动退回控制棒后,再建一草图完成另一新特征。
91.首先生成外部切除配置:
1.将退回控制棒拖动到 FeatureManager 设计树的底部将模型向前滚动。
整个销套均被两个切除特征所移除。这是默认的配置,其中包括了所有的特征。
2.单击左窗格顶部的 ConfigurationManager 标签切换到 ConfigurationManager。
3.右击 ConfigurationManager 树顶部的零件名称并选择添加配置。
4.为配置名称键入外部切除,然后单击确定。
5.单击左窗格顶部的 FeatureManager 设计树标签以切换回 FeatureManager 设计树。注意设计树顶
部零件名称旁边的配置名称:合叶(外部切除)。
6.单击两处切除特征,然后单击特征工具栏上的压缩。两处切除特征在 FeatureManager 设计树中被
压缩并以灰色显示。它在当前配置中处于不激活状态。
92.然后生成内部切除配置:
1.单击 ConfigurationManager 标签。
2.右击 ConfigurationManager 树顶部的零件名称并选择添加配置。
3.为配置名称键入内部切除,然后单击确定。
4.切换回到 FeatureManager 设计树。注意配置的名称:合叶(内部切除)。
5.单击三处切除(3Cuts)特征,然后单击特征工具栏上的压缩。
现在两个切除都被压缩。
6.单击两处切除特征,然后单击特征工具栏上的解除压缩。三处切除特征在 FeatureManager 设计树
中被压缩并以灰色显示。两处切除特征在当前配置中处于激活状态。保存该零件。
93.装配图中,在 FeatureManager 设计树中,用右键单击已插入零件,然后选择零部件属性。在
所参考的配置下,注意使用命名配置和内部切除被选择,因为内部切除为零件中的激活配置。
94.再插入相同零件,若想更改命名配置,编辑零部件属性。单击使用命名配置,从清单中选择外
部切除并单击确定。
95.完全解除压缩:所有的模型信息都装入内存;轻化:部分模型信息装入内存。如果选择了此零
部件或您在当前编辑阶段所做的更改影响了此零部件,则装入其余的模型信息。
96.工具-COSMOSXpress(分析向导):欢迎-选项-英制-选择显示注解-下一步;材料-选择材料-应用-下一步;约束-下一步-键入约束名称如FixedHole-在图形区域中单击孔的面-下一步-下一步;载荷-下一步-力-下一步-键入载荷名称如DownwardForce-在图形区域中选择受载荷的面-下一步-选择与参考基准面正交
(注意:力的方向朝外)―选择事先画好的与施力方向垂直的正交平面―单击反转方向、显示符号-在力的数值框键入力值如1500磅(将为每个所选面应用1500 磅,两个已选面共有3000 磅)-下一步-下一步;分析-默认设定分析是-下一步-运行;结果标签上-可指定一较高的安全系数以显示低于此系数的零件部分-显示范例-下一步-选择给我显示模型中的应力分布、生成HTML 网页格式报告-下一步-COSMOSXpress 生成对等的应力图解、键入相关信息保存;生成分析结果的eDrawings 文件-下一步-注:安全系数分布的检查表明您可从具有较高安全系数值的区域移除材料而不影响零件的安全性。假设此系数为m(至少大于1)。这意味着如果我们将力的量从F 更改到mxF,底座盘将开始屈服。
97.在FeatureManager设计树中,用右键单击注解文件夹,然后选择显示特征尺寸。而作为特征定义一部分的尺寸是蓝色的(例如拉伸特征的深度);选择细节可显示螺纹线、上色螺纹线……;消除选择总是以相同大小显示(标注)文字,比例设为1:1,可缩小文字显示比例。
98.2D到3D工具栏内的对齐草图工具:草图编辑—选择新的一点—点击对齐草图—草图即以新的一点作为坐标原点!
99.点击空格键可以选择视图方向!
