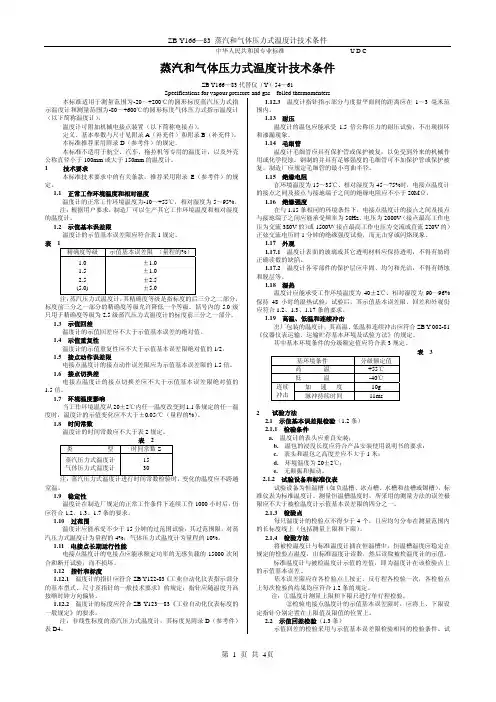

中华人民共和国专业标准U D C
蒸汽和气体压力式温度计技术条件
ZB Y166—83代替仪（Y）54—61
Specificaticns for vapour pressure and gas folled thermomenters 本标准适用于测量范围为-20～+200℃的圆形标度蒸汽压力式指
示温度计和测量范围为-80～+600℃的圆形标度气体压力式指示温度计
（以下简称温度计）。
温度计可附加机械电接点装置（以下简称电接点）。
定义、基本参数与尺寸见附录A（补充件）和附录B（补充件）。
本标准推荐采用附录D（参考件）的规定。
本标准不适用于航空、汽车、拖拉机等专用的温度计，以及外壳
公称直径小于100mm或大于150mm的温度计。
1技术要求
本标准技术要求中的有关条款，推荐采用附录E（参考件）的规
定。
1.1 正常工作环境温度和相对湿度
温度计的正常工作环境温度为-10～+55℃，相对湿度为5～95%。
注：根据用户要求，制造厂可以生产其它工作环境温度和相对湿度
的温度计。
1.2 示值基本误差限
温度计的示值基本误差限应符合表1规定。
表 1
精确度等级示值基本误差限（量程的%）
1.0
1.5
2.5 (5.0) ±1.0 ±1.0 ±2.5 ±5.0
注：蒸汽压力式温度计，其精确度等级是指标度的后三分之二部分，标度前三分之一部分的精确度等级允许降低一个等级。括号内的5.0级只用于精确度等级为2.5级蒸汽压力式温度计的标度前三分之一部分。
1.3 示值回差
温度计的示值回差应不大于示值基本误差的绝对值。
1.4 示值重复性
温度计的示值重复性应不大于示值基本误差限绝对值的1/2。
1.5 接点动作误差限
电接点温度计的接点动作误差限应为示值基本误差限的1.5倍。
1.6 接点切换差
电接点温度计的接点切换差应不大于示值基本误差限绝对值的1.5倍。
1.7 环境温度影响
当工作环境温度从20±2℃内任一温度改变到1.1条规定的任一温度时，温度计的示值变化应不大于±0.05/℃（量程的%）。
1.8 时间常数
温度计的时间常数应不大于表2规定。
表 2
类型时间常数S
蒸汽压力式温度计气体压力式温度计15 30
注：蒸汽压力式温度计进行时间常数检验时，变化的温度应不跨越室温。
1.9 稳定性
温度计在制造厂规定的正常工作条件下连续工作1000小时后，仍应符合1.2、1.3、1.7条的要求。
1.10 过范围
温度计应能承受不少于15分钟的过范围试验，其过范围限，对蒸汽压力式温度计为量程的4%；气体压力式温度计为量程的10%。
1.11 电接点长期运行性能
电接点温度计的电接点应能承额定功率的无感负载的15000次闭合和断开试验，而不损坏。
1.12 指针和标度
1.1
2.1温度计的指针应符合ZB Y122-83《工业自动化仪表指示部分的基本型式、尺寸及指针的一般技术要求》的规定；指针应随温度升高按顺时钟方向偏转。
1.1
2.2 温度计的标度应符合ZB Y123—83《工业自动化仪表标度的一般规定》的要求。
注：非线性标度的蒸汽压力式温度计，其标度见附录D（参考件）表D4。
1.1
2.3 温度计指针指示部分与度盘平面间的距离应在1～3毫米范围内。
1.13 耐压
温度计的温包应能承受1.5倍公称压力的耐压试验，不出现损坏和渗漏现象。
1.14 毛细管
温度计毛细管应具有保护管或保护被复，以免受到外来的机械作用或化学侵蚀。钢制的并具有足够强度的毛细管可不加保护管或保护被复。制造厂应规定毛细管的最小弯曲半径。
1.15 绝缘电阻
在环境温度为15～35℃、相对湿度为45～75%时，电接点温度计的接点之间及接点与接地端子之间的绝缘电阻应不小于20MΩ。
1.16 绝缘强度
在与1.15条相同的环境条件下，电接点温度计的接点之间及接点与接地端子之间应能承受频率为50Hz、电压为2000V（接点最高工作电压为交流380V的）或1500V（接点最高工作电压为交流或直流220V的）正弦交流电历时1分钟的绝缘强度试验，而无击穿或闪络现象。
1.17 外观
1.17.1温度计表面的玻璃或其它透明材料应保持透明，不得有妨碍正确读数的缺陷。
1.17.2温度计各零部件的保护层应牢固、均匀和光洁，不得有锈蚀和脱层等。
1.18 湿热
温度计应能承受工作环境温度为40±2℃、相对湿度为90～96%保持48小时的湿热试验。试验后，其示值基本误差限、回差和外观仍应符合1.2、1.3、1.17条的要求。
1.19 高温、低温和连续冲击
出厂包装的温度计，其高温、低温和连续冲击应符合ZB Y 002-81《仪器仪表运输、运输贮存基本环境及试验方法》的规定。
其中基本环境条件的分级额定值应符合表3规定。
表 3
基环境条件分级额定值
高温 +55℃
低温 -40℃
加速度 10g
连续
冲击脉冲持续时间 11ms
2 试验方法
2.1 示值基本误差限检验（1.2条）
2.1.1 检验条件
a.温度计的表头应垂直安装；
b.温包的浸没长度应符合产品安装使用说明书的要求；
c. 表头和温包之高度差应不大于1米；
d.环境温度为20±2℃；
e.无颠振和振动。
2.1.2 试验设备和标准仪表
试验设备为恒温槽（如负温槽、冰点槽、水槽和盐槽或锡槽），标准仪表为标准温度计。测量恒温槽温度时，所采用的测量方法的误差极限应不大于被检温度计示值基本误差限的四分之一。
2.1.3 检验点
每只温度计的检验点不得少于4个，且应均匀分布在测量范围内的长标度线上（包括测量上限和下限）。
2.1.4 检验方法
将被检温度计与标准温度计插在恒温槽中，恒温槽温度应稳定在规定的检验点温度，由标准温度计读数，然后读取被检温度计的示值。
标准温度计与被检温度计示值的差值，即为温度计在该检验点上的示值基本误差。
基本误差限应在各检验点上按正、反行程各检验一次，各检验点上每次检验的结果均应符合1.2条的规定。
注：①温度计测量上限和下限只进行单行程检验。
②检验电接点温度计的示值基本误差限时，应将上、下限设定指针分别定置在上限值及限值的位置上。
2.2 示值回差检验（1.3条）
示值回差的检验采用与示值基本误差限检验相同的检验条件、试
附 录 A 定 义 （补充件）
A.1 蒸气压力式温度计——测温系统中部分充有蒸发液体（感温介质）的压力式温度计。
A.2 气体压力式温度计——测温系统中全部充有气体（感温介质）的压力式温度计。
A.3 测温系统——由温包、毛细管（连接管）和弹簧组成的内部充有感温介质的封闭系统。
A.4 温包——测温系统中感受被测介质温度的元件。
A.5 毛细管（连接管）——测温系统中连接温包和弹簧管的导管。 A.6 机械电接点装置——缓行开关式的电接触装置。
附 录 B 基本参数与尺寸 （补充件）
B.1 温度计的精确度等级应符合表B 1的规定。 表 B1
类 型 精 确 度 等 级
蒸汽压力式温度计 气体压力式温度计
1.5；
2.5；
（5.0）;1.0；1.5； 2.5
B.2 蒸汽压力式温度计的测量范围应符合表B 2的规定。 表 B2℃
测 量 范 围
-20 ～ +60 0 ～ 50 0 ～ 100 20 ～ 120 60 ～ 160 100 ～ 200
B.3 气体压力式温度计的测量范围应符合表B 3的规定。 表 B3 ℃
B.4 温度计的外壳公称直径为100mm 和150mm 二种。 温度计的外壳外形尺寸应符合JB 1402-76《仪表盘用工业自动化仪表外壳外形尺寸》的规定。 B.5 温度计温包的长度应不大于500mm 。 B.6 温度计温包的公称压力为16kgf/cm 2和64kgf/cm 2二种。 B.7 温度计毛细管的长度应符合表B 4规定。 表 B 4 m 类型 毛 细 管 长 度 蒸汽压力式温度计 气体压力式温度计 0.6；1.0；1.6；2.5；4.0；6.0；10.0；16.0 0.6；1.0；1.6；2.5；4.0；6.0；10.0；16.0；25.0 B.8 温度计温包的安装螺纹为M16×1.5、M27×2和 M33×2三种。 B.9 电接点温度计的接点是一个（上限或下限）或2个（上、下限）可调接点。 B.10 电接点的电参数 a. 制造厂规定的接点额定功率应不小于10V A 或10W （无感负载）； b. 接点最高工作电压为交流380V 或220V ，直流220V ； c. 接点最大工作电流为1A （无感负载）。
附 录 C 气 压 试 验 （补充件）
C.1 末充感温介质的测温系统应能承受不少于48小时的气压试验，试验充气压力为相当于在测量上限温度时测温系统内压力的105%，试验过程中，系统内的压力应不出现因泄漏引起的压力下降。 C.2 气压试验应在末充气感温介质的温度计上进行。在室温条件下，按C.1要求对测温系统充气，并将充气毛细管封死，试验过程中，为排除室温波动引起的系统内压力升降影响，可将温度计置于恒温环境中，温包放入处于室温的恒温槽内。
附 录 D
型式、基本参数及尺寸
（参考件）
推荐采用下列型式、基本参数及尺寸。
D.1 温度计按其安装方式不同分为下列四种型式：
a. 凸装；
b. 嵌装；
c. 托架安装； d ． 刚性杆安装。
D.2 温度计的外壳公称直径为60，100和150mm 三种。 D.3 温度计的精确度等级应符合表D 1的规定。 表 D1
类 型 精确度等级 蒸汽压力式温度计气体压力式温度计
1.5 1.0
D.4 蒸汽压力式温度计的标度范围和测量范围应符合表D 2的规定。 表 D2
标度范围 测量范围
-70 ～ +30 -20 ～ +60 0 ～ 50 0 ～ 100 20 ～ 120 60 ～ 160 100 ～ 200
-30 ～ +30 20 ～ 60 20 ～ 50 40 ～ 100 60 ～ 120 100 ～ 160 140 ～ 200
注：非线性标度的蒸汽压力式温度计，其标度见附录D 4。
D.5 气体压力式温度计的标度范围和测量范围应相同并符合表D 3的规定。
表 D3
标度范围和测量范围
-100 ～ +20
-80 ～ +40
-60 ～ +40 0 ～ 1200 0 ～ 250 0 ～ 250 0 ～ 300 0 ～ 400 0 ～ 500
0 ～ 600 D.6 温度计按其温包安装方式不同可以制造成下列三种型式：
a. 无固定装置；
b. 可动外螺纹；
c . 卡套外螺纹。 D.7 温度计温包的外径在以下系列中选取：10、12、14、（15）、16、20、（22）mm 。 注：括号内的尺寸不推荐采用。 D.8 温度计可以有下列附加装置： a. 指示调整机构；
b. 电接点装置。 D.9 蒸汽压力式温度计的标度示例： 表 D4
标度范围℃ 精度等级 图 例
测 量 范 围
-80 ～ +40 -60 ～ +40 0 ～ 200 0 ～ 250 0 ～ 300 0 ～ 400 0 ～ 500 0 ～ 600
②2.5级精确度不推荐采用。
附录 E
技术条件
（参考件）
为了提高产品的性能和质量，推荐采用下列示值基本误差限、接点切换中值误差限、环境温度影响和机械振动的规定。
E.1 示值基本误差限
温度计的示值基本误差限应符合表E1的规定。
表 E 1
精确度等级示值基本误差限（量程的%）
1.0 1.5 ±1.0 ±1.5
注：蒸汽压力式温度计测量范围以外的标度范围部分不规定精确度，见附录D.4和表D4。
E.2 接点切换中值误差限
电接点温度计的接点切换中值误差限应等于示值基本误差限。切换中值即为上切换值与下切换值之中值。
E.3 环境温度影响
当工作环境温度从20±2℃内任一温度改变到本标准1.1条规定的其它任一温度时，温度计的示值变化：蒸汽压力温度计应不大于±0.05/ ℃（量程的%）；气体压力式温度计应不大于±0.03/ ℃（量程的%）。
E.4 机械振动
温度计在承受下列机械振动试验时，受振动影响其指针摆动的半幅值应不大于示值基本误差限的绝对值。试验后，温度计应不损坏。
机械振动试验的目的在于确定温度计的表头工作时所经受的机械振动对温度计示值的影响，同时考核表头的最低牢固性。
试验时，温度计的指标应设定在标度中附近的长标度线上。表头应按规定的安装方式安放在振动试验台上，并在三个互相垂直的轴线上承受直线正弦振动，其中一个轴线应为铅垂方向。用来安放表头的振动台、安装板和任何安装托架的刚度应使传递到表头上的脉冲的损耗为最小，且不增大振幅，亦不产生谐振。
试验分二阶段进行。
第一阶段：寻找初始谐振
本阶段的目的在于了解温度计对振动的响应，确定谐振频率。
按下述频率范围和振幅或加速度进行扫频：
频率：10～60Hz，振幅：0.14mm。
扫频期间，应记下使示值有明显变化的和产生机械谐振的频率。
第二阶段：耐振性试验
表头应在三个相互垂直的平面上各承受1小时的振动，其中一个平面应为铅垂方向。在每个平面上，试验应按第一阶段所得出的最大机械谐振的频率进行。如末找到谐振，则按工作条件所规定的最大频率进行。
最终检查：振动试验后，应目视检查表头有无机械损坏，并测量温度计的示值基本误差和回差。
