钢筋混凝土梁裂缝
钢筋混凝土梁是目前多种形式的工业与民用建筑中最常用的构件，在实际施工及使用中出现裂缝的形式也最多最常见，现对实际工程中所涉及的裂缝及其原因进行简要分析。
一、裂缝成因
钢筋砼梁出现裂缝的原因很复杂，主要有材料或气候因素、施工不当、设计和施工错误、改变使用功能或使用不合理等，通常可归纳为以下几种：
1．混凝土尚处于未完全硬化状态时，如干燥过快，则产生收缩裂缝，通常发生在表面上，裂缝不规则，宽度小。
2．温变裂缝。水泥在硬化期间，砼表面与内部温差较大，导致砼表面急剧的温度变化而产生较大的降温收缩，受到内部砼的约束，而出现裂缝。
3．设计欠周全。如钢筋砼梁的截面不够、梁的跨度过大、高度偏小，或者由于计算错误，受力钢筋截面偏小、配筋位置不当、节点不合理等，都会导致砼梁出现结构裂缝。
4．施工质量造成的裂缝。由于砼标号偏低、受力钢筋截面偏小、截面尺寸不符合设计等而导致砼梁出现裂缝；由于施工不当、模板支撑下沉，或过早拆除底模和支撑等形成的裂缝；施工控制不严，在梁上超载堆荷，而导致出现裂缝。
5．预制钢砼梁在运输、吊装过程中，由于支撑不合理、吊点位置不符以及较大的振动或冲击荷载，也会导致钢砼梁出现裂缝。
6．在使用过程中，改变原来使用功能，将办公室改为仓库、屋面加层、使用不当、增大梁上荷载等均会出现裂缝。
二、裂缝的处理
根据裂缝的成因情况，可将裂缝分为两种类型：一类是由于材料、气候等造成的一般塑性收缩裂缝、干缩裂缝等。这类裂缝一般对承载力影响较小，可作一般处理或不处理；另一类裂缝明显影响了梁的承载能力，随着裂缝的扩展和延伸，钢筋达到屈服强度，受压区砼应变量增大，梁刚度大大降低，构件趋向破坏。此类裂缝必须及早采取加固补强，以满足结构安全需要。对于裂缝的处理，首先要重视对裂缝的调查分析，确定裂缝的种类、程度、危害及加固的依据。调查可从裂缝宽度、
长度、是否贯通、是否达到弹性极限应力的位置、有无潮气或漏水、工程地点环境以及施工图纸设计情况等多处入手，分析裂缝产生的本质原因，以采取相应的措施。
（一）经过调查分析，确认裂缝在不降低承载力的情况下，采取表面处理法、充填法、注入法等简易的处理方法：
1．表面修补法：
该法适用于缝较窄，用以恢复构件表面美观和提高耐久性时所采用，常用的是沿砼裂缝表面铺设薄膜材料，一般可用环
氧类树脂或树脂浸渍玻璃布。施工时先将砼表面用钢丝刷打毛，清水洗净干燥，将砼表面气孔由油灰状树脂填平，然后在其上铺设薄膜，如果单纯以防水为目的，也可采用涂刷沥青的方法。
2．充填法：
当裂缝较宽时，可沿裂缝砼表面凿成V 形或U形槽，使用树脂砂浆材料进行填充，也可使用水泥砂浆或沥青等材料。施工时，先将槽内碎片清除，必要时涂底层结合料，填充后待填充料充分硬化，再用砂轮或抛光机将表面磨光。
令狐文艳
混凝土裂缝处理，是指采取科学的方法对混凝土裂缝进行修复的技术。
混凝土裂缝一般有三种状态：静止裂缝，活动裂缝，正在发展的裂缝。混凝土裂缝处理方法的选择一般要考虑的因素：判断裂缝是活动的还是静止的；修补的主要目的是什么？是减少过多的渗漏、使裂缝处完全水；是否需要加固处理；裂缝产生的主要原因是什么；裂缝未来的变化（数值和方向）如何。——混凝土裂缝处理的13种常见方法： 1. 树脂灌注法； 2. 表面封闭法； 3. 钻孔嵌塞法； 4. 柔性封闭法； 5. 表面附加钢筋法； 6. 灌浆法；
7. 干嵌填法；8. 钉合法；9. 聚合物浸入法（重力渗入和真空渗入）；10. 迭合面层和表面处理法等等。
——常见的混凝土裂缝处理的基本原理、要点：
1. 树脂灌注法环氧树脂是最常见的裂缝灌注材料。它具有较高的机械强度，并能抵抗混凝土所遇到的大多数化学侵蚀，树脂可以灌入到0.05㎜的裂缝。除某些特殊的环氧树脂之外，当裂缝是活动的、有渗漏的、不能干透的或者裂缝数量极多时，通常不易采用树脂灌注法。北京冶建工程裂缝处理中心开发的具有国际领先水平的工程师自动低压灌浆技术是树脂灌注法的最佳工法之一。
2. 聚合物浸入法 2
.1重力渗入法低粘度的液态树脂可用来密封路面、桥面的不
小于0.1㎜的裂缝。将树脂涂刷到表面上，或者在水平表面上沿裂缝构筑临时的围堤，使树脂溢于裂缝表面。
2.2 真空渗入法更适合封闭多重无规则表面裂缝。先将裂缝表面密封，抽去真空，使裂缝中和孔隙中的空气全部排除。再在大气压力下用纯环氧树脂浆料注入裂缝表面中。
3. 钉合法当必须恢复主裂缝断面的抗拉强度时，使用钉合法比较适宜。特别比较适宜在不会损坏周围结构的场合下用来锁闭活动裂缝。用相对薄而长的金属“缝合U型钉”跨过裂缝嵌入事先开好的槽沟中，用无收缩砂浆或者环氧树脂基粘合剂来固定。
4. 表面封闭法这是最简单和最普通的裂缝修补方法。用于修补对结构影响不大的静止裂缝，通过密封裂缝来防止水汽、化学物质和二氧化碳的侵入。
5. 灌浆法 5.1普通水泥灌浆大体积水坝、厚混凝土墙、或者水工结构的岩石基础上的裂缝，有时通过注入硅酸盐水泥砂浆来密闭。 5.2聚合物灌注基于氨基甲酸乙酯或者丙烯酰胺聚合物的灌浆料，和水反应后形成固态沉淀物或泡沫材料，起到封闭裂缝的作用。可在潮湿环境中使用。
6. 钻孔嵌塞法这种方法通常用来灌注墙体中的裂缝。如果要求密封防水，孔中应填入柔性沥青来代替砂浆；如果灌注栓塞的作用比较重要，孔中则要灌注环氧树脂。
7. 柔性密封法通常将活动裂缝转变为运动节缝是比较适宜的办法。沿裂缝边缘开一凹槽并填入适当的柔性材料。节缝底部
使用隔离层。
8. 粘贴法当运动不止作用于一个平面时，或者过度的运动已超过一个普通尺寸的凹槽所允许的范围时，或者不可以切割出槽时可使用这个方法。用柔性的密封带盖住裂缝，仅将带的边缘部分粘住。
9. 附加钢筋法9.1普通钢筋首先将裂缝密闭，然后贯穿裂缝平面大约90°的方向钻孔，将环氧树脂注入孔内，再将钢筋插入孔中使之粘合成整体。9.2外部施加预应力通过后张法施加应力，来加强结构件的主要部分或者封闭裂缝。
10. 干嵌填法用手工将低水灰比的砂浆连续嵌入裂缝，形成与原有混凝土结构紧密连接的密实砂浆。先在裂缝表面开槽，大约25㎜宽、25㎜深，清理后涂刷界面剂、连续嵌入低水灰比的砂浆。11. 迭合面层法当结构表面存在大量的裂缝，而且采用其它办法单独处理各个裂缝过于昂贵时，用这个方法来密闭、覆盖（不是修复）裂缝非常有效。对于偶然出现大面积网状裂缝使用该法很有效。12. 自闭合法混凝土依靠自身合拢裂缝称为“自闭合”，这是在存在湿气并且没有拉应力作用时发生的一种现象。机理：由于周围空气和水中存在二氧化碳，使水泥浆中的氢氧化钙发生碳化作用，结果碳酸钙和氢氧化钙晶体在裂缝内析出并生长。晶体组合交织产生一种机械粘接作用，又被邻近晶体之间以及晶体和水泥浆及骨料表面间的化学粘接作用所增强，最后混凝土裂缝部位的抗拉强
度得到一定的恢复，裂缝也被密闭了。主要用于修补潮湿环境的结构，。整个自闭合时期的水饱和必须连续保持。13. 涂层及其它表面处理法修复开裂的混凝土结构可以使用范围很广的表面浸渍密封剂和涂料。如果混凝土开裂已经稳定，则可通过涂料获得成功地修补。但不适合低温区域操作
外环线东北部调线工程 第二合同段 水泥基渗透结晶防水施工方案 编制单位：中铁十八局集团第五工程有限公司 二〇一五年六月二十日
目录 1、工程概况 (3) 2、Z20#-Z23#裂缝情况说明 (3) 3、水泥渗透结晶修补材料特点 (5) 5、工作原理 (5) 6、施工机具 (5) 7、工艺流程 (6) 8、施工方法 (6) 9、质量保证措施. (7)
快速路系统二期项目-外环线东北部调线工程第2标段 Z20#-Z23#箱梁底板水泥基渗透结晶型防水施工方案 1、工程概况 本工程为外环线东北部调线工程第二合同段，工程修筑范围为K4+225.715～K4+971.715，为跨北环铁路分离式立交，路线全长 746m。共有预应力现浇箱梁14联，其中10#～13#墩跨越现状北环铁路。立交桥分左右两幅，单幅全宽20.75m，桥面宽 19.75m，为双向8车道，左右幅桥间设中央分隔带宽 4.5m。 2、Z20#-Z23#裂缝情况说明 2.1 裂缝分布及检测情况 项目部于2015年5月19日委托天津市市政工程质量检测中心对箱梁裂缝进行检测，发现Z20#-Z23#箱梁底板裂缝共43道，其中裂缝长度1m以内36道，1m～2m长5道，2m～3m长2道，宽度为0.02mm～0.1mm。裂缝全部位于箱室底板范围内，具体分布见图 1。随后项目部委托天津市市政工程质量检测中心对Z20#-Z23#箱梁实体强度、底板钢筋间距及保护层进行了实测，混凝土强度满足设计要求，个别钢筋间距及保护层稍微比设 计偏大。项目部随后对箱室内部进行了注水自检，发现各个箱室底板上有不规则裂缝， 裂缝之间不连通，具体见图2。
息烽县团圆山环线道路建设项目T梁裂缝处理方案 批准： 审核： 编制： 中国十七冶集团息烽县团圆山环线道路建设项目经理部 桥梁一队 2017年8月
T梁裂缝处理方案 一、T梁裂缝概述 预应力混凝土 T 梁桥是我国应用数量最广泛的一种桥型，在我国公路建设中起到了极其重要的作用，普及面大、地域广阔、数量庞大。随着交通运输的迅速发展，我国公路上有数量众多的预应力混凝土 T 梁桥。虽然该种 T 梁具有优良的使用性能以及耐久性，但近年来却不断发现腹板存在纵向裂缝、斜向裂缝及直向裂缝等病害。针对该种病害，对水头坝大桥、瓦窑大桥、金塘大桥 T 梁腹板出现的纵向裂缝、斜向裂缝、直向裂缝及应对措施进行分析及处理。 二、工程概况 1、水头坝大桥 1.1、水头坝大桥主要为横跨底寨河而设，地势起伏变化较大，两岸地势较平缓，坡脚约30°～35°，大桥附近坡面最大标高约990m，沟谷低洼处底面标高约为946m，相对高差48m，属中等切割的中低山溶蚀～侵蚀地貌。 1.2、水头坝大桥主要技术标准： A、设计荷载：城市-A级； b、设计速度：60公里/小时； c、桥面宽度：3.5米（人行道）+12.25米（车行道）+0.5米（防撞护栏）+2.5米（中央分隔带）+0.5米（防撞护栏）+12.25米（车行道）+3.5米（人行道）=35米。 d、大桥上部结构：左右半幅布置均为7×30米先简支后连续预
应力混凝土T梁结构，30米T梁140片； 2、瓦窑大桥 2.1、瓦窑大桥场区位于息烽县西山乡境内，桥区距县道X176约1.9km，有乡村道路可抵达桥区附近，交通条件较好。桥址区地处云贵高原梯级斜坡地带，属中等切割的中低山溶蚀～侵蚀地貌。瓦窑大桥横跨一河谷，小里程侧斜坡较陡，坡角约39°～58°，大里程侧斜坡较缓，坡度约25°，大桥附件坡面最大标高约996m，沟谷低洼处底面标高约为952m，相对高差44m。 2.2、瓦窑大桥主要技术标准： a、设计荷载：城市-A级； b、设计速度：60公里/小时； c、桥面宽度：3.5米（人行道）+12.25米（车行道）+0.5米（防撞护栏）+2.5米（中央分隔带）+0.5米（防撞护栏）+12.25米（车行道）+3.5米（人行道）=35米。 d、瓦窑大桥上部结构:左右幅分别布置为4×40米先简支后结构连续预应力硷T梁结构，40米T梁56片; 3、金塘大桥 3.1、金塘大桥桥址区地处云贵高原梯级斜坡地带，属中等切割的中低山溶蚀～侵蚀地貌。大桥横跨一“V”形沟，小里程斜坡坡度约20°～30°，大里程斜坡坡度约20°～30°，大桥附件坡面最大标高约1022m，沟谷低洼处底面标高约为954m，相对高差68m，坡面植被发育，多为乔、灌木丛或杂草。
现浇梁纵向裂缝的原因分析和加固处理 中铁十七局五处敬佩仁 内容提要：本文介绍某汽车专用公路现浇梁底部纵向裂缝的处理情况。内容包括对裂缝情况的调查和检测，产生裂缝的原因分析，加固处理方案的选定，以及具体的施作方法。 关键词：现浇梁纵向裂缝加固处理 1、前言： 某公路桥梁上部结构为4孔16米现浇空心板梁，位于R=112.9m的圆曲线上，外侧超高62cm.设计荷载汽-20挂-100，计算行车速度80km/h。该桥建成使用不到半年，梁底沿轴线出现贯通的纵向裂缝，裂缝宽0.2~0.5mm，并且局部渗水。 2、对裂缝的调查和检测： 2-1资料检查 经过对施工原始资料的检查表明：梁体的钢筋布臵及混凝土施工均符合设计和规范要求。混凝土施工时间为8月中旬，最高气温34℃，最低气温16℃。混凝土取样试验强度达到98%以上。 2-2梁体检测 采用回弹法和静载试验法分别检测，对测试结果计算分析进行比较。
⑴、用回弹仪测出梁体混凝土实际标号，按表1折算出混凝土的弹性模量：计算出截面应力。 表1 (2)、由静载试验法测出截面应变和挠度 ①测出跨中挠度和支座沉陷量（加载车重35T），并对跨中挠度值加以修正，从而得出梁体受到荷载作用后的真正挠度f1 计算公式：f1= f1-（f2+ f3）/2 f1—跨中挠度 f2、f3—两端支座沉陷值 ②根据梁体截面特性，反算出混凝土的抗压弹性模量Eh 计算公式 Eh=5qL4/（384×Jh×f max） Jh—梁全截面惯性矩 L—计算长度 q—荷载横向分布值 f max—测出跨中挠度最大值 ⑶、根据各测点实测的应变求应力： σ=Eh〃εε—实测应变 ⑷、梁体承载能力及工作情况：根据结构校验系数η评定（参照表2）： η应力=截面实测竖向弯曲应力/截面理论竖向弯曲 应力 η挠度=实测跨中挠度/理论跨中挠度 当η≤1时，说明桥梁结构的工作状况良好，可安全使用。
浅谈房屋安全鉴定中常见裂缝 【摘要】本文主要针对房屋安全鉴定工作中有关结构构件常见裂缝进行阐述，为房屋安全鉴定提供依据。 【关键字】裂缝；房屋安全鉴定；荷载裂缝；变形裂缝 引言 裂缝是固体材料某种不连续现象，大量工程实践所提供的经验都说明，建筑物的裂缝是不可避免的，而房屋的破坏往往始于裂缝，因此在房屋安全鉴定中，鉴别和分析裂缝是重要内容之一。 一、主要结构裂缝类别 房屋在实际使用过程中承受两类荷载或作用：第一类荷载，包括静荷载、动荷载和其他荷载；第二类荷载，即变形荷载（因温度变化、材料收缩和膨胀、地基基础的不均匀沉降等）。因此，可将裂缝分为荷载裂缝和变形裂缝。 1、砌体结构裂缝 荷载裂缝是指墙体因受第一类荷载而产生的裂缝。墙体承受自重以及楼盖、屋盖传来的竖向荷载，墙体还可能承受水平地震作用，当墙体因荷载作用产生的应力超过其抗压、抗剪、抗拉强度时，即产生受力裂缝。 变形裂缝是指由结构变形引起的裂缝。外界温度、湿度变化、地基基础变形和不均匀沉降、材料本身的收缩等因素作用，可能导致房屋结构变形，使砖砌墙体内产生较大的附加应力，当该应力超过材料强度时，就会造成墙体的开裂，即产生变形裂缝。常见的变形裂缝有沉降裂缝、温度裂缝、收缩裂缝等。 国内外调查结果表明，砌体结构产生的裂缝，属于变形和以变形作用为主引起的约占90%；荷载作用或以荷载作用为主引起的约占10%。 2、混凝土结构裂缝 荷载裂缝：由第一类荷载直接作用产生的应力所引起的裂缝，称为荷载裂缝。当结构自重、使用荷载等因素超过设计初始设定值时，造成结构承载能力小于荷载作用，导致结构产生裂缝。在由外荷载直接引起结构裂缝的工程，普通钢筋混凝土构件当内力达到30%极限荷载时（混凝土应力达到抗拉强度）便已出现裂缝，裂缝宽度在0.05～0.10mm，这种裂缝对
通和·易居同辉南苑工程 现浇板开裂处理方案 中建八局第四建设有限公司通和项目部 二〇一二年八月二十七日
目录 一、编制依据 (1) 二、工程概况 (1) 三、混凝土现浇板开裂原因分析 (4) 3.1 混凝土原材料质量方面 (4) 3.2 施工质量方面 (5) 四、混凝土现浇板开裂预防措施 (7) 4.1 混凝土原材料质量方面 (7) 4.2 施工质量 (8) 五、混凝土现浇板开裂现象及处理措施 (9) 5.1 砼收缩裂缝 (9) 5.2 砼沉陷裂缝 (10) 5.3 砼化学裂缝 (10) 5.4 砼保护层破坏或砼保护性能不良 (11) 六、混凝土现浇板裂缝处理注意事项 (11)
一、编制依据 1、通和·易居同辉南苑工程设计施工图 2、通和·易居同辉南苑工程施工组织设计 3、混凝土结构工程施工质量验收规范GB50204-2002 4、高层建筑混凝土技术规程GB50204-2002 5、《中建八局企业标准》 二、工程概况 1、工程说明 工程名称：通和·易居同辉南苑工程 工程地点：合肥市黄山路与东至路交口东北角 建设单位：安徽省通和房地产开发有限公司 设计单位：安徽华盛国际建筑设计工程咨询有限公司 勘察单位：安徽工程勘察院 监理单位：安徽省南巽建设项目管理投资有限公司 施工总承包单位：中建八局第四建设有限公司 工程范围：合同中全部 工程造价：1.7亿元人民币 合同性质：总承包 合同工期：547天 2、建筑设计概况 本工程为安徽省通和房地产有限公司通和·易居同辉A5地块建设项目，项目位于安徽省合肥市黄山路与东至路交口东北角。本工程
总建筑面积90887.51㎡；包括9#、10#、15#、16#、17#、18#六栋单体楼及1#、2#商业裙房和所属地下室部分。 本工程9#,10#楼地下车库为单层小汽车停车库，总建筑面积8840.35㎡。人防地下室总建筑面积7604m2，人防建筑面积7329m2，平时功能为地下单层小汽车停车库，战时为二等人员掩蔽部。 9#楼地下1层，地上为32层，总建筑面积9956.15㎡ (不含首层架空352㎡) ，建筑层高一层架空层为4.2米，二～32层住宅均为3.0米,建筑总高度为97.35米。 10#楼地下1层，地上为33层，总建筑面积10397㎡，(不含首层架空282㎡) ，建筑层高一层架空层为4.2米，二～33层住宅均为2.9米,建筑总高度为97.15米。 15#楼地下1层(核6级人防汽车库），地上为34层,总建筑面积15838.8㎡，层高一层物业为5.2米，商业一层为7.2米，商业二层为3.6米，其余均为2.8米,建筑总高度为97.90米。 16#楼地下1层(核6级人防汽车库），地上为34层，总建筑面积15941.8㎡，层高一层社区管理为5.2米，商业一层为7.2米，商业二层为3.6米，其余均为2.8米,建筑总高度为97.90米。 17#楼地下1层(核6级人防汽车库），地上为24层，总建筑面积9355.95㎡，层高一层社区管理为5.2米，商业一层为7.2米，商业二、三层为3.6米，其余均为2.8米,建筑总高度为70.70米。 18#楼幼儿园，地上5层,总建筑面积3049.7㎡，层高一层为4.2米，二~五层均为3.6米,建筑总高度为19.00米。 3、结构设计概况 本工程9#、10#、15#、16#、17#楼住宅为全现浇剪力墙结构，18#
引言 抹灰工程是用胶凝材料及其砂浆以薄层涂抹在建筑物表面上直接做成饰面层的装饰工程。抹灰工程分一般抹灰和装饰抹灰，一般抹灰工程在普通等级的装饰工程上应用非常广泛。本文主要讨论室内一般抹灰的施工要点及产生室内抹灰裂缝的主要原因和控制措施。 1 施工要点 1．1 抹灰层的层次 为了保证抹灰层质量，抹灰必须分层操作，通常分为不同构造的三个层次。①底层，主要起与基层粘结作用，并对基层进行初步找平。 ②中层，主要起找平作用，使物面平整，并弥补因底层收缩出现的裂纹。③面层(罩面)，主要起装饰作用。 底层灰的用料应根据基层材料种类的不同(如砖、混凝土或加气混凝土等)而选用不同的砂浆。一般底层灰砂浆较常用的是水泥砂浆、石灰砂浆、水泥石灰砂浆。底层灰厚度约为6.8mm。 中层灰浆的种类一般参照底层灰的选择处理，即与底层灰选择同种砂浆，配比也大致相同。厚度略厚于底层灰，约为10mm。 面层灰浆多为麻刀灰、纸筋灰、玻璃丝灰(纤维材料起良好的止裂作用)以及石灰砂浆，高级墙面用石膏灰浆。若用砂浆，配比中砂的用量要略为减少，细度要更细，以保证面层平整细腻。厚度约为2.5mm。 抹灰要分层进行的原因：①抹灰层分作用和用料不同的底层、中
层和面层，当然不能一次完成。②即使各层材料相同，若要一次完成，也有不易压实的操作困难。③厚厚的一层抹灰层自重大，当它超过砂浆与基层的粘结力时，抹灰层会掉落下来。采用分层抹灰，每层薄一些，并且后一层是在前一层6-7成干后抹上，此时前一层与前物面的粘结力已相当大，而后一层与前一层的粘结力只要承受薄薄的后一层自重。④使用含石灰膏的抹灰砂浆时，由于石灰膏的硬化是其主要成分Ca(OH)2 吸收空气中的CO2。生成CaCO3和H2O(水分要蒸发)。而空气中CO2含量很少，所以石灰膏硬化很缓慢。若不分层抹灰，在厚厚的抹灰层深处，石灰膏长时间不能结硬。采用分层抹灰，每层薄一些，各层之间有一定的施工间歇，就能使各层的石灰膏有充分硬化的环境条件。 1．2 抹灰层厚度控制 内墙抹灰层平均总厚度应不大于下列规定：普通抹灰—l8mm；中级抹灰—20mm；高级抹灰—25mm。抹灰层平均总厚度大于质量标准规定，不仅要增加造价，而且会影响质量。当抹灰层过厚时：①灰浆层自重大，易产生下垂现象，拉松灰浆与基层的粘结，导致出现空鼓。②抹灰层自重超过灰浆与基层的粘结力时，抹灰层脱落。③灰浆干燥收缩量大，所产生的收缩应力超过灰浆强度时，抹灰层开裂。另外，高级抹灰控制厚度要比普通抹灰大些，这是由于高级抹灰的表面平整度要求比普通抹灰要高些，即表面平整允许偏差要小些，抹灰层的表面平整是靠砂浆层厚度来调整的，表面平整度越高用以调整的砂浆层厚度应越宽裕些。
摘要：钢筋混凝土梁的裂缝控制是建筑工程中很重要的问题之一，在查阅大量资料的基础上，分析了梁裂缝的种类和特征，概述了混凝土梁裂缝产生的原因，提出了裂缝的处理措施。 关键词：钢筋混凝土梁裂缝处理 0引言 由于混凝土的抗拉强度ｆｔ很低，产生很小的拉应变就可能出现裂缝。在正常条件下，结构都是带裂缝工作，裂缝是不可避免的。结构裂缝的存在将直接破坏结构的整体性，形成内部力学断面，导致应力状态恶化，经过长期的累积必然会导致结构发生破坏或使用性能降低。裂缝同时造成了巨大的经济损失，对出现裂缝的建筑物结构构件进行修补和翻修将会投入巨额费用。因此需要分析钢筋混凝土梁裂缝的成因，找出如何去解决问题，提出处理办法，是十分必要的。 1钢筋混凝土梁裂缝的特征 钢筋混凝土梁裂缝的特征作详细的分析，见下表。 类型 梁侧面竖向裂缝和龟裂缝 梁水平顺筋裂缝 梁集中荷载处的裂缝主梁两端上部斜裂缝连续梁负弯矩裂缝 梁垂直裂缝和斜裂缝 特征 竖向裂缝一般沿梁长度方向基本等距，裂缝高度多在梁高中部，呈中间大两头小的趋势，深浅不一，严重时，裂缝深度可达１００￣２００ｍｍ，更严重时，则出现穿透裂缝；龟裂缝多在梁上下边缘出现，且沿梁长非均匀分布，裂缝深度浅，为表层裂缝［１］。 裂缝与钢筋方向一致，较多出现在已交工使用一段时间后的钢筋混凝土梁上，随着时间的推移，有逐渐发展的趋势。 在次梁与主梁交接处，次梁下面两侧出现斜向裂缝。 裂缝分布在主梁两端上部，呈斜向裂缝，裂缝宽度表现为上口大下口小；裂缝多在交工使用后出现。 裂缝出现在近支座部位或主次梁交接部位，裂缝宽度上大下小，至梁下口受拉主筋处闭合 垂直裂缝多出现在梁跨中部位，钢筋混凝土梁垂直裂缝和斜裂缝多出现在梁两端；这类裂缝多在施工阶段或使用阶段出现，属典型荷载裂缝。 2钢筋混凝土梁裂缝的成因及分类 大量工程实践中发现，钢筋混凝土梁的裂缝形态多样，发展程度有别，形成裂缝的主要原因可分作两类。 2.1荷载引起的裂缝钢筋混凝土结构在荷载作用下，承受拉（轴）力和弯矩的构件在横截面上有一维的拉应力，承受剪力和扭矩的构件，或二维和三维结构有主拉应力。这些构件都将出现垂直于主拉应力方向的裂缝。裂缝一般沿构件宽度方向贯通全截面。例如截面高度较大的梁，裂缝宽度在钢筋位置处较窄，而稍远去的腹部裂缝更宽；梁端斜裂缝在截面高度中间部分最宽，上、下端较窄；等等。钢筋混凝土结构在轴压力或压应力作用下也可能产生裂缝，例如梁受压区顶部的水平裂缝。 2.2非荷载作用下产生的裂缝在钢筋混凝土结构工程中大量出现的裂缝，并非与荷载作用有直接关系，而是由于变形作用引起的。包括温度变形、收缩变形及地基不均匀沉降变形等引起的裂缝。①施工材料和工艺质量引起的裂缝。配置混凝土所采用材料质量不合格，可能导致结构出现裂缝。②钢筋锈蚀引起的裂缝。钢筋中铁离子与侵入到混凝土中的氧气和水分发生锈蚀反应，由于混凝土质量较差或保护层厚度不足，钢筋周围氯离子含量较高，均可引起钢筋表面氧化膜破坏，混凝土保护层受二氧化碳侵蚀炭化至钢筋表面，钢筋中铁离子与侵入到混凝土中的氧气和水分发生锈蚀反应，使钢筋周围混凝土碱度降低，或由于氯化物介入］。③地基不均匀沉降引起的裂缝。构件由于结构和构件下面的地基未经夯实和必要的加固处理，或地基受到破坏，使混凝土浇筑后，地基产生不均匀沉降。这种裂缝多属贯穿性的，其走向与沉陷情况有关，一般与地面成４５°或９０°方向发展，裂缝的宽度与荷载的大小有关，而且与不均匀沉降值成正比。④收缩裂缝。在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。混凝土收缩裂缝的特点是大部分属表面裂缝，裂缝宽度较细，且纵横交错，成龟裂状，形状没有任何规律。研究表明，影响混凝土收缩裂缝的主要因素有：水泥品种、标号及用量、骨料品种、水灰比、外掺剂、养护方法、外界环境、振捣方式及时间等。⑤温度裂缝。混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。另外，蒸汽养护或冬季施工时施工措施不当，混凝土骤冷骤热，内外温度不均，均易出现裂缝。 3钢筋混凝土梁裂缝的处理措施 3.1不降低承载力的裂缝①注入法。首先裂缝处安设注入用管，其它部位用表面处理法封住，可采用将修补材料注入混凝土内部的修补方法，此法在裂缝宽大于０．２ｍｍ时，效果较好，当裂缝宽度较小且较深时，使用低粘度环氧树脂注入材料，使用低粘度环氧树脂注入材料，用电动泵或手动泵注入修补。②充填法。宽度小于０．３ｍｍ，深度较浅裂缝、或是裂缝中有充填物，可采取开Ｖ型槽，然后作填充处理，一些小规模裂缝的简易处理也可以采用这种方法。用修补材料直接填充裂缝，作业简单，费用低。具有很高的优势，但一般用来修补较宽的裂缝（大于０．３ｍｍ）的裂缝。③表面处理法：包括表面涂抹和表面贴补法。不伸缩的裂缝以及不再活动的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，难以灌入浆材的细而浅的裂缝都是表面涂抹适用的范围。表面贴补（土工膜或其它防水片）法用以恢复构件表面美观和提高耐久性时所采用，用于大面积漏水（蜂窝麻面或不易确定漏水位置、变形缝）。 钢筋混凝土梁裂缝的分析和处理 李紫东（广东保利房地产开发有限公司） 建筑施工 160
预制小箱梁 梁顶裂缝处理方案
目录 1. 二绕?成温邛互通主线桥工程概况 (1) 2. 裂缝检测情况 (1) 2.1. 裂缝情况 (1) 2.2. 检测方法 (2) 2.3. 检测结果 (4) 3. 裂缝成因分析 (5) 4. 裂缝处理方案 (6) 4.1. 裂缝处理原则与目的 (6) 4.2. 方案选取 (6) 4.3. 改性环氧树脂胶封闭施工工艺 (6) 4.4. 开槽填充处理施工工艺 (6) 4.5. 改性环氧化学浆液灌浆施工工艺 (8) 5. 修补质量检验及验收 (10)
预制小箱梁顶裂缝处理方案 1. 工程概况 XXXX高速公路位于XXXX主线桥全长1140.1m,全桥左右幅各12联。其中上部结构除左、右幅第5、6联、左幅第12联采用预应力砼现浇连续箱梁外，其余联跨均采用预应力砼预制小箱梁，先简支后桥面连续。下部结构桥台采用肋板台，桥墩采用柱式墩，墩台基础均采用摩擦桩基础。 主线桥预制小箱梁共452片。梁长主要为12.5m、23.8m、25m三种及部分渐变梁长。中梁梁顶宽度分2.4m、2.2m两种，边梁梁顶宽度分2.6m、2.7m两种。中、边梁梁底宽度均为1m小箱梁顶板厚度均为18cm,腹板厚度为18-25cm渐变，底板厚度为20-25cm渐变。 主线桥预制小箱梁采用C50砼，As15.2mm钢绞线，后张法两端对称张拉，张拉控制应力为 0.73fpk=1358Mpa，钢筋尽保护层厚度为2cm 2. 裂缝检测情况 2.1. 裂缝情况 二绕?成温邛互通主线桥XX-X XX-X预制小箱梁顶面，距梁顶边缘约60cm距梁端约3-18m范围内出现多条间断发育的纵向裂缝，每条裂缝长约40-80cm,裂缝走势蜿蜒曲折，周围伴生裂缝较少，如下图： 图1 26Y-4梁顶裂缝 图2 25Y-3梁顶裂缝
混凝土裂缝产生的原因及处理方法 一、普通混凝土裂缝产生的原因 01荷载引起的裂缝 混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝, 次应力裂缝是指由外荷载引起的次生应力产生裂缝。 荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。 02温度变化引起的裂缝 混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03收缩引起的裂缝
在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。 塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。 缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。 自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化
关于框架梁裂纹修补处理意见 一 .工程概况 华铜塌陷区及工矿棚户区搬迁安置小区-Ⅲ建筑施工及装饰装修工程一标段项目，该项目2#、5#、7#、19#、21#楼，位于2层~3层⒂~⒆/H轴 T型主次梁交叉处，发现部分细小不规则裂纹，根据多方面产生的原因，进行下述方法初步处理裂纹封闭。二．主要施工方法 （一）裂纹处理原则 经观察位于2层~3层⒂~⒆/H轴 T型主次梁交叉处裂缝均肉眼可见，基本判断裂纹宽度大于0.1mm，当裂纹宽度>0.1mm ≤0.3mm，且强度未完全达到设计要求的梁，我公司对裂纹处理原则为：①将对个别特别细小的竖向裂纹轻微处不做处理,②对一般肉眼可见裂纹处，表面用毛刷蘸丙酮或环氧乳液界面处理剂对裂缝清理干净后，再用环氧树脂胶泥嵌缝修补刮平； ③如裂纹较严重且混凝土强度不高处，先采用一定压力将高强度的环氧树脂胶泥嵌缝封裂纹抹平，再沿梁裂纹垂直方向粘贴1条200g -宽500mm的碳纤维布包裹，面层涂抹一层浸渍胶封面，针对第③种情况具体裂纹修补措施按下列处理工艺施工。 （二）针对第③种情况裂纹处理工艺 ⑴混凝土表面处理 混凝土表面要求洁净、干燥、无油污。若被处理的梁部分有渗水，应先做疏水、止水和干燥处理，将需要处理的梁裂纹处表面清理干净。
⑵凿V形槽及裂纹表面清理 沿裂纹走向凿宽5mm，深5～10mm的V型槽，裂纹在V形槽正中间。用压缩空气配合毛刷对裂纹两边各30mm范围进行清理，清除表面浮尘；然后利用毛刷蘸丙酮或酒精对裂纹两边各30mm范围进行清洗。裂纹表面切槽及清理见下列示意图。 示意图裂纹切槽及裂纹表面清理 ⑶涂刷底胶 待裂纹表面丙酮或酒精风干后，利用毛刷在裂纹两边各30mm范围涂刷一遍环氧树脂水泥胶，以增加胶泥与混凝土梁体的粘结力； ⑷找平涂抹胶泥 利用刮板及三角铲在V型槽填充环氧树脂胶泥，胶泥要求填充密实、平顺，填充后胶泥表面与梁体混凝土表面基本相平，找平胶须固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于2小时），方可再进行下一道工序。（见下列示意图）
公路桥梁梁板裂缝的原因及处理方法 钱双虎 裂缝是混凝土结构最常见的病害，公路工程也是如此。随着公路通车时间的延长，沿线桥梁梁板的裂缝数量将会日益增多，而且裂缝宽度、长度也在不断增大。严重的会危及桥梁的使用，为此需要对已通车的公路上的桥梁经常进行监测，发现裂缝及时进行处理，保证高速公路的正常运行。下面简要谈谈本人对公路桥梁梁板裂缝的原因及处理方法的观点和建议。 一．梁板裂缝的诱发原因与检测 对于出现梁板裂缝的桥梁，首先在通过科学的检测手段，取得现场数据，分析梁板裂缝的诱发原因，进而鉴别裂缝属于何种性质，是否会危及桥梁的结构安全，然后对症下药，确定处理方案：是修复还是补强加固或是先修复后加固。 根据调查及分析造成高速公路混凝土桥梁梁板产生裂缝有多种因素，主要有： 1．混凝土浇筑过程中产生的温度裂缝、收缩裂缝； 2．使用过程中产生的温差裂缝； 3．由于施工质量较差，混凝土强度不足，振捣不密引起的混凝土碳化裂缝； 4．因设计失误造成梁板的强度、刚度欠缺或构造措施不利产生的裂缝； 5．因桥墩不均匀沉降产生梁板裂缝； 6．预应力混凝土桥梁的裂缝多由于骨料不符合规范要求，含泥量过大或
碱集料反应引起的裂缝； 7．混凝土外加剂使用不当引起的裂缝； 检测内容包括： 1．进行混凝土裂缝的检测、鉴定，以判断裂缝的性质及危害性； 2．混凝土强度检测与判定； 3．混凝土中钢筋检测，确定其位置、根数和锈蚀程度； 4．检测混凝土中钢筋的碳化程度及碳化深度； 5．根据检测结果鉴定结构的安全及耐久性。 二．分析鉴别桥梁梁板裂缝的性质 虽然各国的规范明确规定允许混凝土构件在开裂状态下工作并对裂缝的宽度作了限制。但由于桥梁结构处于交通流量大，重载车辆多的特殊环境中，在载荷反复作用，气温、干湿度的反复变化中，就会使上述原因产生的裂缝扩展、加宽、裂缝密度增加。所以对公路桥梁的裂缝应持慎重态度，对裂缝的鉴别应从结构安全度、耐久性建筑功能等方面考虑处理方法。 1．从结构安全方面 （1）结构分析确认梁板被压裂或胀裂； （2）梁板承载能力达不到标准规范要求； （3）裂缝不断扩展、混凝土压碎、保护层剥落； （4）影响桥梁上部结构刚度和整体性的裂缝； 2．耐久性方面 （5）裂缝宽度超过规范规定；

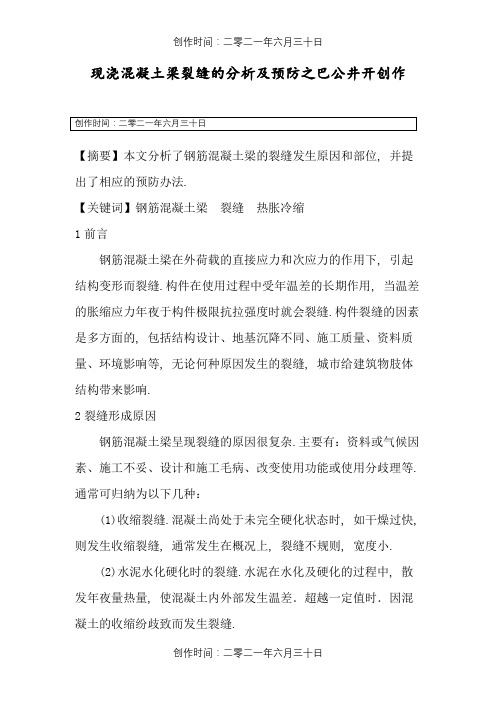

现浇混凝土梁裂缝的分析及预防 【摘要】本文分析了钢筋混凝土梁的裂缝产生原因和部位，并提出了相应的预防措施。【关键词】钢筋混凝土梁裂缝热胀冷缩 1前言 钢筋混凝土梁在外荷载的直接应力和次应力的作用下，引起结构变形而裂缝。构件在使用过程中受年温差的长期作用，当温差的胀缩应力大于构件极限抗拉强度时就会裂缝。构件裂缝的因素是多方面的，包括结构设计、地基沉降差异、施工质量、材料质量、环境影响等，无论何种原因产生的裂缝，都会给建筑物肢体结构带来影响。 2裂缝形成原因 钢筋混凝土梁出现裂缝的原因很复杂。主要有：材料或气候因素、施工不当、设计和施工错误、改变使用功能或使用不合理等。通常可归纳为以下几种： (1)收缩裂缝。混凝土尚处于未完全硬化状态时，如干燥过快，则产生收缩裂缝，通常发生在表面上，裂缝不规则，宽度小。 (2)水泥水化硬化时的裂缝。水泥在水化及硬化的过程中，散发大量热量，使混凝土内外部产生温差．超过一定值时．因混凝土的收缩不一致而产生裂缝。 (3)温变裂缝。现浇钢筋混凝土梁随着温度变化会产生热胀冷缩变形。即温度变形。 AL=L(t1－t2)﹠△AL——钢筋混凝土梁的变形值 L――梁的长度 ((t1—t2))——温度变化值 d——材料的线嘭胀系数、混凝土为10a×10-b由于混凝土截面高度较大或较特殊环境下施工．如较寒冷地区施工。梁的上下表面温度不一致，梁会产生温度弯矩。如温度弯矩与荷载弯矩迭加超过梁所能承担的能力。梁便会产生裂缝。预防产生温度裂缝的措施主要有：①设置温度裂缝。②运用水化热小和收缩小的水泥。③浇筑后．表面应及时覆盖并洒水养护．复季应延长养护时间，寒冷季节混凝土表面采取保温措施。 (4)设计欠周全。如钢筋混凝土梁的截面不够，梁的跨度过大，高度偏小，或者由于计算错误，受力钢筋截面偏小、配筋位置不当、节点不合理等。都会导致混凝土梁出现结构裂缝。 (5)施工质量造成的裂缝。
梁出现裂缝很深怎么处理？ 首先要分析为什么会出现裂缝，避免在今后的施工中继续出现裂缝.一般这样的情况都是你们自己在施工时的养护出现问题，再就是拆模的时间，砼强度没达到，就在梁上放置钢筋等物品，还有就是混凝土质量存在问题，具体是为什么还是要你自己去分析. 再就是看出现的裂缝是否影响其结构，如果是严重的质量问题，裂缝很大，就比较麻烦了，可能要返工了.如果只是一般的裂缝，不影响结构，找点砂浆刮两道，外边好看点就OK拉. 简单：对梁裂缝作修补处理，以阻止有害介质对钢筋继续腐蚀。具体处理方法是：剔除梁裂缝两侧各10mm，表面粉刷，露出混凝土梁面层，用压力不小于0.2Mpa的压缩空气清理裂缝，再用环氧树脂封填，并恢复梁面粉刷层，即告完工 绝大部分梁都是带缝工作，所以梁存在裂缝是允许的。但梁裂缝出现在各个部位，带来的安全隐患是不一样的，比如跨中、变截面处出现裂缝必须十分小心。预应力梁不允许出现横向裂缝。 要对裂缝进行处理，首先要对裂缝宽度、深度等指标进行检测，再比照“养护规范”，看达到啥程度，再采取相应补强加固措施。通常情况裂缝宽度超过0.25mm就必须采取措施。 同时裂缝深度也很关键，它表明是否对梁内部的力筋是否造成影响。如果裂缝深度到达力筋，引起钢筋锈蚀就必须开槽，对钢筋进行除锈，然后再以某种灌缝材料（比如赛柏斯）进行嵌缝处理，最后才是粘钢板或帖碳纤维等。 由于碳纤维不能增加梁体刚度，其强度体现也得在梁挠曲延伸到一定程度后才能起作用，所以推荐使用粘钢板。 1.先进行观察，判断梁裂缝的性质，如果属结构性的，并且有发展趋势，应该补强处理; 2. 如果是一般质量性裂缝可以对梁裂缝作修补处理，以阻止有害介质对钢筋继续腐蚀。具体处理方法是：剔除梁裂缝两侧各10mm，表面粉刷，露出混凝土梁面层，用压缩空气或用水冲洗清理裂缝，再用环氧树脂和玻纤网布封填，梁面粉刷，即告完工 2.先观测梁的裂缝宽度。对于钢筋混凝土构件在荷载的标准组合下、并考虑长期作用影响 的最大裂缝宽度，对一类环境条件取0.3毫米，对二、三类环境条件去为0.2毫米。然后根据裂缝的位置找出产生裂缝的原因。如果在梁端出现交叉斜裂缝，属于箍筋配置不够剪切破坏。主次梁的连接处出现裂缝。一种是主梁中下出现裂缝，横向钢筋配置不足。 次梁顶部出现裂缝。主梁钢筋配置不足，可能引起抗拉裂缝。 混凝土的裂缝是不可避免的，其微观裂缝是本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为0.1 mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2mm。当结构所处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0.4 mm；在湿气及土中为0.3mm；在海水及干湿交替中为0.15mm。沿钢筋的顺筋裂缝有害程度高，必须处理。 近年来预应力混凝土应用范围逐渐推广到更多的结构领域，如大跨超长、超厚及超静定框架结构，其混凝土强度等级必须提高至C50。在采用泵送条件下，其收缩与水化热大大增加，
息烽县团圆山环线道路建设项目 T梁裂缝处理方案 批 准: 审 核: 编制: 中国十七冶集团息烽县团圆山环线道路建设项目经理部 桥梁一队 ２017年8月 T梁裂缝处理方案 一、T梁裂缝概述 预应力混凝土T 梁桥就是我国应用数量最广泛得一种桥型,在 我国公路建设中起到了极其重要得作用,普及面大、地域广阔、数量 庞大。随着交通运输得迅速发展,我国公路上有数量众多得预应力混 凝土 T 梁桥。虽然该种 T 梁具有优良得使用性能以及耐久性,但近 年来却不断发现腹板存在纵向裂缝、斜向裂缝及直向裂缝等病害。针 对该种病害,对水头坝大桥、瓦窑大桥、金塘大桥 T 梁腹板出现得纵 向裂缝、斜向裂缝、直向裂缝及应对措施进行分析及处理。 二、工程概况?1、水头坝大桥 1、1、水头坝大桥主要为横跨底寨河而设,地势起伏变化较大,
两岸地势较平缓,坡脚约３0°~３5°,大桥附近坡面最大标高约990m,沟谷低洼处底面标高约为９4６m,相对高差48ｍ,属中等切割得中低山溶蚀~侵蚀地貌。 １、2、水头坝大桥主要技术标准: Ａ、设计荷载:城市-A级; b、设计速度:60公里／小时； c、桥面宽度:3、５米（人行道)+１2、25米(车行道)+0、5米(防撞护栏)+2、5米(中央分隔带)+0、5米(防撞护栏)＋12、２5米（车行道)＋３、5米(人行道)=35米。 ｄ、大桥上部结构:左右半幅布置均为7×30米先简支后连续预应力混凝土T梁结构,30米T梁１40片； 2、瓦窑大桥 2、1、瓦窑大桥场区位于息烽县西山乡境内,桥区距县道X17６约１、9km,有乡村道路可抵达桥区附近,交通条件较好。桥址区地处云贵高原梯级斜坡地带,属中等切割得中低山溶蚀～侵蚀地貌。瓦窑大桥横跨一河谷,小里程侧斜坡较陡,坡角约39°～58°,大里程侧斜坡较缓，坡度约2５°,大桥附件坡面最大标高约９９6m,沟谷低洼处底面标高约为952m,相对高差44m。 ２、２、瓦窑大桥主要技术标准: a、设计荷载:城市－A级; ｂ、设计速度：60公里/小时； c、桥面宽度：3、5米(人行道）＋12、2５米(车行道)+0、5米(防
箱梁腹板斜向裂缝成因分析及 后续采取控制措施 一、桥梁简介 我部***大桥和***大桥两座大桥主桥结构分别为(58+2*95+58) m 和(71+2*125+71) m三跨预应力混凝土变截面连续箱梁，主墩为7#、8#、9#墩，分左右双幅，单幅箱梁采用单箱单室截面，纵、横、竖三向预应力体系，为全预应力构件。桥宽28米，根部梁高分别为6.0米和7.5米，跨中及端部梁高分别2.5和3.0米，***大桥腹板厚度由95CM变化至55CM,腹板采用双排纵向预应力管道，沿腹板两侧布置，***大桥腹板厚度由80CM变化至50CM,采用单排预应力居中布设，该工程采用工地自伴混凝土，混凝土标号为C55，掺有硅粉，地泵泵送施工。 箱梁采取菱形挂篮悬臂浇筑施工，箱梁两个“T”同时对称悬臂浇筑。 二、裂缝形成 我部在2017年11月底最先发现***大桥7#墩有各别梁段在拆除内模板时发现腹板内侧沿新老节段结合面开始左右对称出现沿纵向波纹管的向下的斜向纵向规则裂缝，长度1.0米左右，我部立刻停止了对该梁段的施工，项目部如开了专题会议分析原因并跟踪观测此裂缝4天，发现此裂缝稳定无发展，然后实施了纵向预应力张拉，张拉后裂缝长度亦无变化，竖向力张拉后裂缝宽度有所闭合减少，由此判断此裂缝为局部浅层裂纹并非结构性裂缝。 我部在后续的梁段施工中采取了加强措施：①、沿新旧砼结合面开始纵向波纹管二侧增设￠12竖向钢筋防裂，钢筋长度2.0米，间距10CM,（波纹管上下1.0米范围），布筋长度沿2.0米。②、控制砼的水灰比和箱梁砼浇注质量。③、加强砼的保温养生，。在之后的箱梁施工过程中，***大桥的箱梁裂缝产生有所减少，但在之后的***大桥施工过程中裂缝也同样出现，经项目部及检测单位统计在2017年11月-2018年1月间所浇箱梁***大桥共有裂缝45条，***大桥共有18条，在所有出现裂缝的箱梁节段中裂缝均以在箱梁腹板左右侧对称沿纵向波纹管出现，少数出现沿大、小里程对称布置。 在2018年3月10号业主组织了3位***专家进行了现场分析，确定裂缝为砼表层收缩裂缝，并由监控单位对两桥的裂缝的宽度和深度进行检测，经检测表明两桥裂缝宽度大部分在0.01mm-0.04mm之间，最大裂缝宽0.08mm在***大桥(左幅7#墩小里程10#块)，并在2018年3月13日由检测单位对该裂缝进行钻蕊取样裂缝深度为4.9CM，两桥其它裂缝深度均在0.5-3.0CM之间，确定其为表层收缩裂缝。 经分析两座桥发生的裂缝都有一定的规律性，一是在拆除内模后就发现存在（张拉前已产生）；二是位置都是在箱梁腹板节段新老砼结合面开始沿纵向张拉波纹管位置附近发展，在同一节段腹板两侧基本对称分布；三是在张拉纵向预应力之后裂缝无进一步发展。
0 引言 抹灰工程是用胶凝材料及其砂浆以薄层涂抹在建筑物表面上直接做成饰面层的装饰工程。抹灰工程分一般抹灰和装饰抹灰，一般抹灰工程在普通等级的装饰工程上应用非常广泛。本文主要讨论室内一般抹灰的施工要点及产生室内抹灰裂缝的主要原因和控制措施。 1 施工要点 1．1 抹灰层的层次 为了保证抹灰层质量，抹灰必须分层操作，通常分为不同构造的三个层次。①底层，主要起与基层粘结作用，并对基层进行初步找平。②中层，主要起找平作用，使物面平整，并弥补因底层收缩出现的裂纹。 ③面层(罩面)，主要起装饰作用。 底层灰的用料应根据基层材料种类的不同(如砖、混凝土或加气混凝土等)而选用不同的砂浆。一般底层灰砂浆较常用的是水泥砂浆、石灰砂浆、水泥石灰砂浆。底层灰厚度约为6.8mm。 中层灰浆的种类一般参照底层灰的选择处理，即与底层灰选择同种砂浆，配比也大致相同。厚度略厚于底层灰，约为10mm。 面层灰浆多为麻刀灰、纸筋灰、玻璃丝灰(纤维材料起良好的止裂作用)以及石灰砂浆，高级墙面用石膏灰浆。若用砂浆，配比中砂的用量要略为减少，细度要更细，以保证面层平整细腻。厚度约为2.5mm。 抹灰要分层进行的原因：①抹灰层分作用和用料不同的底层、中层和面层，当然不能一次完成。②即使各层材料相同，若要一次完成，也有不易压实的操作困难。③厚厚的一层抹灰层自重大，当它超过砂浆与基层的粘结力时，抹灰层会掉落下来。采用分层抹灰，每层薄一些，并且后一层是在前一层6-7成干后抹上，此时前一层与前物面的粘结力已相当大，而后一层与前一层的粘结力只要承受薄薄的后一层自重。 ④使用含石灰膏的抹灰砂浆时，由于石灰膏的硬化是其主要成分Ca(OH)2 吸收空气中的CO2。生成CaCO3和H2O(水分要蒸发)。而空气中CO2含量很少，所以石灰膏硬化很缓慢。若不分层抹灰，在厚厚的抹灰层深处，石灰膏长时间不能结硬。采用分层抹灰，每层薄一些，各层之间有一定的施工间歇，就能使各层的石灰膏有充分硬化的环境条件。 1．2 抹灰层厚度控制 内墙抹灰层平均总厚度应不大于下列规定：普通抹灰—l8mm；中级抹灰—20mm；高级抹灰—25mm。抹灰层平均总厚度大于质量标准规定，不仅要增加造价，而且会影响质量。当抹灰层过厚时：①灰浆层自重大，易产生下垂现象，拉松灰浆与基层的粘结，导致出现空鼓。②抹灰层自重超过灰浆与基层的粘结力时，抹灰层脱落。③灰浆干燥收缩量大，所产生的收缩应力超过灰浆强度时，抹灰层开裂。另外，高级抹灰控制厚度要比普通抹灰大些，这是由于高级抹灰的表面平整度要求比普通抹灰要高些，即表面平整允许偏差要小些，抹灰层的表面平整是靠砂浆层厚度来调整的，表面平整度越高用以调整的砂浆层厚度应越宽裕些。 1．3 施工操作 一般抹灰按质量等级的不同，施工工序也不相同，但大致可分为：基层处理、贴灰饼冲筋、抹底层、中层、面层灰等。 1．3．1 基层处理 (1)对砖墙面，应清除污泥、多余的灰浆，清理干净后浇水湿润墙面即可。 (2)对混凝土墙面，由于其表面比较光滑，影响抹灰层与基层的粘结，要做表面粗糙处理。常用的方法有：①凿毛法。用扁铲或凿子把混凝土表面凿成密密麻麻的坑。②甩浆法。把水泥浆无规则地甩在墙面上，形成一个个疙瘩。③划纹法。现浇混凝土拆模后，立即用铁钩在其表面划沟，一般采用斜向交叉纹路。上述粗糙处理后，在抹灰前浇水湿润墙面。 (3)对加气混凝土墙面，有三种基层处理方法：①浇水及刷素水泥浆。抹灰前24h墙面浇水两到三遍，抹灰前1h再浇水一到两遍，然后立即刷素水泥浆一遍，之后立刻抹灰。②刷胶水素水泥浆，刷后立即抹灰。 ③水泥砂浆刮糙。先刷素水泥浆一遍，然后抹水泥砂浆并用铁抹子刮糙表面。
楼 板 裂 缝 专 项 处 理 方 案 建筑工程集团有限公司 项目部 二零一四年十二月三日
楼板裂缝专项处理方案 一、工程简况 工程概况！。 二、现场检查情况 本次现场楼板检查得局部位置楼板有裂缝现象，具体裂缝情况如下： 1. 纵向裂缝：即沿建筑物纵向方向的裂缝，出现在板下皮居多，个别上下贯通。 2. 横向裂缝：即在跨中1/3范围内，沿建筑物横向方向的裂缝，出现在板下皮居多，个别上下贯通。 3. 角部裂缝：在房间的四角出现的斜裂缝，板上皮居多。 4. 不规则裂缝：分布及走向均无规则的裂缝。 5. 楼板根部的横向裂缝：距支座在30cm内产生的裂缝，位于板上皮。 6. 顺着预埋电线管方向产生的裂缝。 三、现场楼板裂缝产生原因 1、混凝土浇筑时所用的商品混凝土水灰比过大，水泥用量过大。 2、混凝土浇筑时所用的商品混凝土高效缓凝剂用量过大，在未凝固前石子下沉，产生沉缩裂缝，常发生在梁板交接处。
3、混凝土浇筑时所用的商品混凝土所含有的砂石质量不好，级配不好，含泥量大，含粉量大。 4、混凝土浇筑后养护不到位，温度差过高从而导致裂缝产生。 5、混凝土浇筑工程施工速度过快，上荷早。特别是地下室顶板，在混凝土未达到终凝期时便进行板面上的园林工程施工，造成早期混凝土受损从而产生裂缝。 6、拆模过早或模板支撑系统刚度不够。 7、混凝土表面浮浆过厚，表面强度不够。 8、施工时楼板混凝土盖筋被踩弯、踩倒，保护层过厚，承载力下降。 四、裂缝处理措施 本次混凝土结构裂缝修复是在满足结构构件结构安全要求情况下进行相应处理,且本次裂缝修复处理满足对结构构件的使用功能要求。根据现场实际情况,本次裂缝处理措施分为表面处理法、压力灌浆法和填充法。 一）表面处理法 这种方法主要适用于裂缝宽度<0.2mm,且深度较浅的细微裂缝,主要用来提高结构的防水性和耐久性。这种方法的特点是填充材料无法深入到裂缝内部,仅仅是对裂缝表面进行闭合处理, 其修复要点为: 1、凿开表面,露出结构面,用钢丝刷清洁表面污物;
