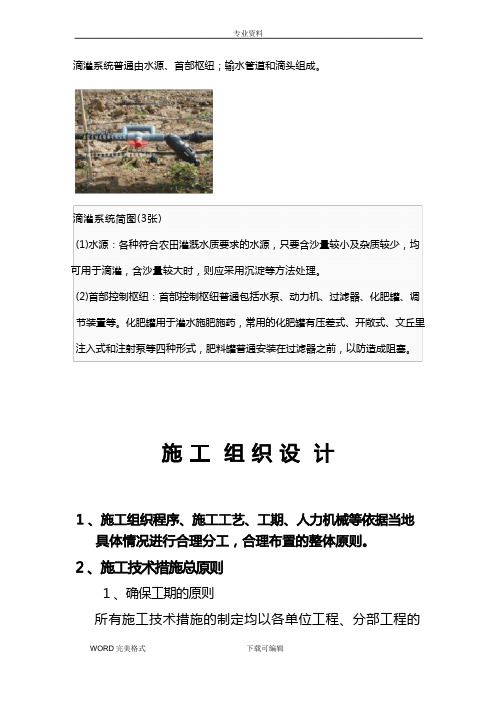

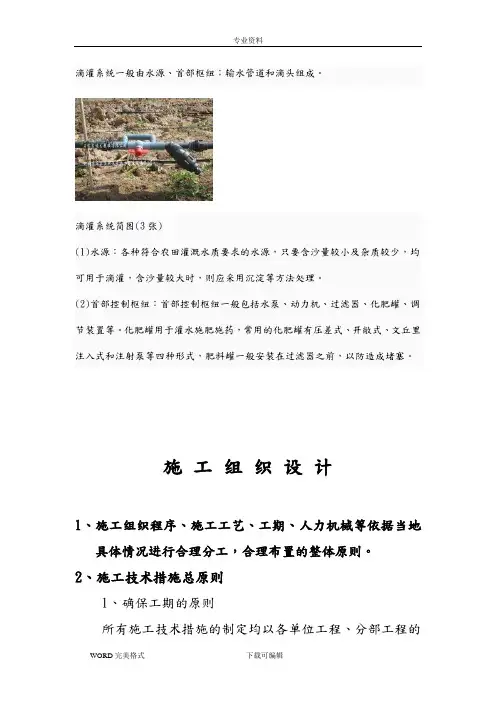

滴灌系统一般由水源、首部枢纽；输水管道和滴头组成。
滴灌系统简图(3张)
(1)水源：各种符合农田灌溉水质要求的水源，只要含沙量较小及杂质较少，均可用于滴灌，含沙量较大时，则应采用沉淀等方法处理。
(2)首部控制枢纽：首部控制枢纽一般包括水泵、动力机、过滤器、化肥罐、调节装置等。化肥罐用于灌水施肥施药，常用的化肥罐有压差式、开敞式、文丘里注入式和注射泵等四种形式，肥料罐一般安装在过滤器之前，以防造成堵塞。
施工组织设计
1、施工组织程序、施工工艺、工期、人力机械等依据当地
具体情况进行合理分工，合理布置的整体原则。
2、施工技术措施总原则
1、确保工期的原则
所有施工技术措施的制定均以各单位工程、分部工程的合同控制工期和合同总工期为基础，科学合理安排施工程序，抓好项目接口的工序衔接，采用先进合理、成龙配套的机构化施工技术方案，确保工期目标的实现。
2、安全第一原则
认真贯彻“安全第一、预防为主”的安全工作方针，施工方案均按照技术可靠、确保安全的原则制定，对管道开挖、基地人工平整、管顶上部回填、机械回填、蓄水池等重点安全施工项目均采取切实、有效的技术方案及措施，并严格实
施，在确保安全的前提下方可进行各项工作的施工，确保安全目标的实现。
3、技术优良的原则
严格按照技术规范的设计施工图施工，始终贯彻我公司“科学管理、精益求精、信守合同、追求更好”的质量方针和按照ISO9002质量保证体系组织施工，所采用的施工技术措施均要符合现行施工规程、规范和技术标准的要求，确保质量目标的实现。
4、高效施工的原则
积极采用先进的施工技术，提高机械化施工水平，组织平行流水作业，平行交叉作业，择优选用最佳施工方案、加快施工进度，努力提高技术经济效益。
5、布置经济合理的原则
施工总布置设计充分利用当地自然条件及已有的设施，因地制宜，在满足施工要求的条件下，节约用地合理布局。
6、以“均衡生产、文明施工、科学管理”为宗旨指导工作建设，制定措施要根据当地实际情况，贯彻执行各顶劳动保护和安全文明施工、环境保护法律、法规和规程，发送劳动条件，保障作业人员的健康和安全，确保环保及文明施工目标。
7、科学配置的原则
统筹兼顾，合理计划、安排，科学组织，做好人力、物
力的综合平衡，休现均衡生产。
3、施工总体目标
根据本工程的特点、招标文件及有关技术规范的要求，制定本项目的施工总体目标如下：
力争工程合率100%，土建工程优良率90%以上，砼工程优良率95%以上，杜绝质量事故，工程总体质量优良。
4、施工流程图
1、编制依据与原则
按本合同工程的工期要求及气象和工程地质条件土方挖、填工程规模及分布等施工特点，结合完成类似的工程施工经验，编制本施工进度，施工进度计划编制依据和原则如下：（施工流程图）
4.2 施工进度计划安排
A、合同控制性工期要求
按招标合同文件要求，本工程开挖、铺设管道、安排、修建沉砂池、蓄水池等。计划于签定合同后3个工作日内破土动工，按甲方要求日期竣工验收。
5、主要施工资源配置计划
5.1 施工劳动力配置计划
根据本合同施工总进度计划及施工强度的需要，结合施工组织设计方案，投入3支成建制专业施工队伍即凿井施工机械队、管道安装施工队（分段施工）、土建施工队参与本项目工程的施工，各施工工种配置根据不同时段的施工任务，实行动态管理，优化配置。
5.2施工主要质检测试测量设备配置计划
根据招标文件要求及工程施工质量控制需求，拟投入的主要检测试、测量设备配置计划见下表。
质检试验设备一览表
6、施工组织机构及主要人员计划
6.1 施工组织机构
我公司将把该项目作为全公司重点施工项目，按照项目法施工原则，从总公司抽调高素质、富有经验的技术、管理高级人才；全权负责本工程的施工组织领导工作，对工程质量、进度、安全、生产经营等，向业主和总公司负责，项目部按管理层、执行层、作业层原则设置，三层各负其责。
项目部管理层由项目总工程师、项目经理、机电总工程师、滴灌施工技术总工程师、质量、安全、环境保护技术负责人组成。
7、工程施工
7.1 工程施工
A、施工安装一般规定：
（1）滴灌工程施工必须严格按设计进行。修改设计应先征得设计部门同意，经协商取得一致意见后方可实施，必要时需经主管部门审批。
（2）施工前应检查图纸、文件等是否齐全，并核对设计是否与地形、水源、作物种植及首部枢纽位置等相符，发
现问题应与设计部门协商，提出合理修改方案。
（3）施工前应检查现场，制定必要的安全措施，严防发生各种事故。
（4）施工前严格按照工期要求制定计划，确保工程质量，并按期完成。
（5）施工中应随时检查质量，不符合要求的应坚决返工，不留隐患。
（6）施工中应注意防洪排水保护农田和林草植被，做好弃土处理。
（7）在施工过程中应做好施工记录。对隐患工程必须填写《隐患工程记录》才能进入下道工序施工。全部工程施工完成应及时编制竣工报告。
B、施工前的准备
（1）应检查图纸、文件等是否齐全，并校对是否与灌区水源、地形、作物种植及首部位置相符，发现问题应与设计部门协商，提出合理修改方案。
（2）应检查现场，制定必要的安全措施，并严格按工期要求编制施工计划。建立施工组织，拟定放样、定线等各项施工顺序，编制劳力、工种、材料、设备、工程进度计划，制定质量检查方法。
（3）按设计要求检查工程设备器材、准备好施工工具。
C、施工程序
（1）施工放样，现场应设测量控制网，并应保留到施工完毕。放样包括首部枢纽和干、支管的管线测量。
（2）基坑开挖，排水及基础处理。
（3）建筑物砌筑，混凝土、砌石、砖石建筑施工，参照GBJ141《给排水构筑物施工及验收规范》有关规定执行。
（4）回填：回填土应干湿适宜，分层夯实与砌体接触紧密。
D、水源工程与首部工程
机井施工按GBJ141《给水排水构筑物施工验收规范》有关规定执行。水处理建筑物按GBJ13《室外给水工程技术规范》有关规定执行。
E、管槽施工
（1）管槽施工应符合下列要求：
①应按施工放样轴线和槽底设计高程开挖，使槽底坡度均匀，确保管道排空无积水，地埋管管槽设计开挖深0.8米，干、分干管槽宽不宜小于60cm。
②应清除槽底部石块杂物，并一次整平。
③管槽经过卵石等硬基础处，槽底超挖不应小于10cm。清除砾石后用细土回填夯实至设计高程。
④开挖土料应堆置管槽一侧。
⑤固定墩坑、阀门井开挖宜与管槽开挖同时进行。
（2）管槽回填应符合下列要求：
①干管及管件安装过程中应在管段无接缝处先覆土固定，等安装完毕，经冲洗试压，全面检查合格后方可回填。
②回填前应清除槽后杂物，排净积水，在管壁四周20cm 内的覆土不应有直径大于2.5cm的砾石和直径大于5cm的土块，回填应高于原地面以上10cm，并应分层轻夯或踩实，每层厚20cm。
③回填必须在管道两侧同时进行，严禁单侧回填。
F、管线施工
（1）入冬前能保证干管不存水的条件下，顶端埋深应大于70cm，管沟开挖宽度不宜小于60cm，基槽应平整顺直，并应按规定进行放线，管沟纵坡应大于0.002，以便将管中余水排入排水井或排水渠。
（2）干管转弯、三通、分岔和阀门处应设固定墩。当地面坡度大于20%或管径大于65mm时，宜每隔一定长度（200米）增设固定墩。
（3）干管及管件安装过程中，应在管段无接缝处先覆土固定，待安装完毕，经冲洗试压后，全面检查质量合格后，方可回填。
（4）回填必须在管道两侧同时进行，严禁单侧回填。
7.2 设备安装
A、安装前的准备
（1）安装前工作人员应全面了解各种设备性能，熟练
掌握施工安装技术的要求和方法。
（2）准备好安装用的各种工具和测试仪表：如紧绳器、打孔器、PVC胶、双扩口、压力表、扳手、管钳、手钳等。
（3）确定与设备安装有关的土建工程已经验收合格，并按设计文件要求，全面核对设备规格、型号、数量和质量，严禁使用不合格产品。
B、首部枢纽设备安装
（1）抽水加压设备安装要求：
①电机与水泵安装应按产品说明书进行，并按《机电设备安装工程施工及验收规范》中有关规定执行。
②电机外壳必须接地，接线方式应符合电机安装规定，并通电检查和试运行。
③机泵必须用螺栓固定在混凝土基座或专用架上。
（2）过滤器安装要求：
过滤器应按产品说明书所提供的安装图进行安装，并应注意按输水流向标记安装，不得反向。
（3）施肥和施农药设备安装要求。
①施肥和施农药装置应安装在过滤器前面。
②施肥和施农药装置的进、出水管与灌溉管道连接应牢固，如使用软管，应严禁扭曲打折。
（4）计理仪表和保护设备安装要求。
①安装前应清除封口和接头处的油污和杂物，压力表应
接在环形连接管上。
②应按设计要求和流向标记水平安装水表。
③按要求安装逆止阀、进排气阀，保证其正常工作。
（5）阀门、管件安装规定
①法兰中心线应与管件轴线重合，紧固螺栓齐全，能自由穿入孔内，止水垫不得阻拦过水断面。
②干、支管上安装阀门时，确保连接牢固不漏水。三通螺纹上缠绕塑膜，密封止水。
③管件及连接处不得有污物、油迹和毛刺。
④不得使用老化和直径不合规格的管件。
（6）施工暂停时应采取下列保护措施
①机泵、阀门等设备应放在室内，在室外存放必须放置于高处，严禁曝晒、雨淋和积水浸泡。
②存放在室外的塑料管及管件应加盖防护，正在施工安装的管道敞开端应临时封闭。
③应切断施工电源，妥善保管安装工具。
（7）安装过程中等教育应随时检查质量。
（8）各项检测资料应全部归档。
C、干管安装
（1）对塑料管规格和尺寸进行复查，管内保持清洁。
（2）承插管安装轴线应对直重合，承插深度应为管外径的1-1.5倍，粘合剂应与管材匹配。插头与承插口均涂抹
粘合剂后，应适时承插，并转动管端使粘合剂填满空隙，粘结后24小时内不得移动管道。
（3）塑料管套接时，其套管与密封胶圈规格应匹配，密封圈装入套管槽内不得扭曲和卷边。
（4）插头外缘应加工成斜口，并涂润滑剂，正对密封胶圈，另一端用木锤轻轻打入套管内至规定深度。
D、支管安装
厚壁支管与付管铺设时不宜过紧，应铺设1-2天后使其呈自由弯曲状态，并在早8时前后测量打孔尺寸及位置，用按扣三通时，在支管上打孔应垂直于地面。
E、毛管的铺设安装
（1）毛管铺设应该沿棉花种植铺设，不要太紧，留有一定的富余便于自由伸缩，同时，也不能太桦，造成不必要的浪费。
（2）在铺设过程中，对于断头的地方，应该及时用直通连接，以免沙子和其他杂物进入，造成后期的管理运行不便。
（3）在铺设毛管的过程中应该铺设均匀，主要指的是，毛管两侧的铺设长度，尽可能的对等，长度尽理相等。
8、施工质量保证体系及措施
8.1 质量方针目标
质量是企业的信誉，是企业的生命，切实保证工程质量
是施工的根本宗旨，因此在本工程项目施工中，建安总公司将严格按照招标文件中的质量保证要求，在工程施工中合面实行ISO9002《质量管理和质量保证》系列标准，严格进行质量管理和控制，确保本项目全优施工质量目标的实现。
本项目质量方针是：科学管理、精益求精、信守合同、追求更好。
8.2 质量保证机构
项目部将本工程的施工任务和特点，以建安总公司质量方针为宗旨，遵循建安总公司质量体系文件和合同文件，建立质量保证体系，制定本工程的质量管理办法，明确项目部各级人员质量职责，正确合理地分配质量体系要素，实施全员质量管理。配备相应的质检试验设备及具备建材试验检测的专业人员（均持有建材实验检测项目上岗证书）。
8.3 质量管理及检验的标准
本工程所有材料、设备及施工工艺，都应遵照招标文件规定的技术规范及国家和有关部门颁发的现行标准、规范执行，若招标文件技术规范与国家或有关部门颁发的标准、规程不一致辞时按监理单位的批示招待若现行标准和规范有修改时，则以修改后的新标准和规范为准。本合同执行以下主要国家及有关部委颁发的标准、规范和规程（但不限于）。
（1）《水工建筑物岩石基础开挖工程施工技术规范》SL47—86；
（2）《建筑工程质量检验评定标准》GBJ301—88；
（3）《地基与基础工程施工验收规范》GBJ202—83；
（4）《现场设备、工业管道焊接工程施工及验收规范》GB50236—98；
（5）《建筑钢结构焊接规程》JGJ81—91；
（6）《钢结构、管道涂装技术规程》YB/T9256—96；
（7）《硅酸盐水泥、普通硅酸盐水泥》GB175—92；
（8）《砌体工程施工及验收规范》（修订本）GBJ14—66；
（9）《土工合成材料应用技术规范》GB50280—98；
（10）《土工试验规程》SD128—87；
（11）《砼质量控制标准》GB50164—95；
（12）《给排水构筑物施工及验收规范》GBJ141。
8.4 质量保证管理措施
（1）健全质量检查机构加强质量检查监督
建立项目经理为主，由与工程质量管理直接相关的各职能部门负责组成质量管理委员会，项目经理为施工质量第一负责人，对所有工程施工质量全权负责，并实行工程质量分级责任制，对工程质量实施统一领导，保证施工质量的重大问题进行决策。
本合同设专职质检测员1—2名，各作业队均配备兼职质检员2—3名，组成项目质量监督机构，质检员在现场进行质量跟踪检查，加强对各道工序特别是关键部位或技术复
杂部位的专职检查，严格把关，发现问题及时督促有关人员纠正，对重大问题立即向项目部技术负责人报告。
（2）编制“质量管理计划”，确保整个施工过程处于受控状态。
开工前，各施工作业队依据设计图纸、招标文件、施工规范和施工措施编制“质量管理计划”，制订出各分部分项工程程序控制点，编制施工工作业指导书、操作规程、管理细节和岗位责任制等，对施工质量进行全过程的管理控制，确保整个施工过程连续稳定地处于受控状态。
（3）实行工程质量岗位责任制和质量终身制，严格执行质量奖惩制度。
按科学化、标准化、程序化作业，实行定人、定点、定岗施工，各自负责相应的责任。施工现场挂牌，写明施工区域，技术负责人及行政负责人，接受全方位、全过程的监督。做到奖优罚劣，确保一次达标。对不按施工程序和设计标准施工的班组和个人追究责任，并予以经济惩罚。
（4）坚持质量一票否决制。
以施工过程中违反技术规范、规程，存在质量问题时，质检人员有权当场制止并责令其限其整改。对不重视重量、精制滥造、弄虚作假的人，质检人员有权要求行政领导给予严厉处理，并追究其相应的责任。在质量与工期发生冲突时，坚持质量一票否决制。
（5）开展质量教育，增强职工质量服务意识和服务水平。
开工前和施工过程中，对职工进行质量责任教育和质量管理意识教育，牢固树立“百年大计、质量第一”的观念，然后针对本工程的实际，加强对各级人员的培训工作，对主要工种进行技术业务培训和再培训，使职工具有保证作业质量的技术业务知识和能力，并要求质量检验人员和特殊工种作业人员持证上岗。
由项目部总工程师及主管工程师亲自抓技术交底并组织关键和特殊工序的作业人员进行经常性的技术学习，严格贯彻执行制定的施工控制程序，以提高职工技术素质。
（6）采用标准施工方法，实行规范化和标准化作业。
本工程整个施工作业过程，贯穿工前交底、工中检查、工后验收的“一条龙”操作管理方法，推进施工工序作业程序化、标准化、规范化，把新技术、新工艺，新材料运用到各项施工生产中去，切实保证标准化作业质量。
（7）开展全面质量管理活动。
按照程序文件中《文件和资料控制程序》、《质量记录控制程序》和《内部质量审核程序》的要求，认真做好工程的施工记录、资料整理，每月写出质量报表，对施工质量进行质量统计分析，找出质量缺陷原因，及时提出改正措施，从而确保质量目标的实现。
9、施工安全保证体系
9.1 建立健全安全生产保证体系
为了加强安全生产管理工作，保护施工人员在劳动生产过程中的安全和健康，为施工人员建立良好的安全、卫生、舒适的劳动工作条件，预防和消除劳动生产过程中的伤亡事故、职业病和职业中毒的发生，保持和提高劳动者持久的劳动能力、劳动生产率和生产经济效益，确保本项目工程的顺利完成，成立以项目经理为组长、总工程师组成的安全生产领导小组，下设质量安全部的组织保证体系，全面负责并领导本项目的施工安全生产工作，质量安全部安委会主任由党务副经理担任，副主任由总工程担任，安委会成员由各施工队、各部门负责人组成，各施工队设专职安全员1名，全面负责贯彻执行。宣传施工安全生产管理制度，检查安全执行情况，对全员干部职工进行安全教育，采取各种预防措施，防止事故的发生。
10、文明施工及环境保护措施
10.1 文明施工措施
（1）文明施工的目标
文明施工是现代化施工的标志之一，是今后工程施工的主题之一。我单位在以往工程施工中的实践，充分认识到文明施工在基础管理中的重要作用。一是文明施工改变施工现场面貌，改善职工劳动条件，提高工作效率，始终保持良好
的精神状态。二是文明施工不仅可以何质量、保安全，而且能够提高经济效益；文明施工注重规范，减少了工、料、机无效投入的浪费；文明施工讲究工艺，开挖规格严格控制，避免超挖。三是文明施工可以提高工程项目管理水平，促进企业施工水平发展，增强企业竞争能力，逐步和国际接轨，尽快实现企业管理现代化。
本工程项目指挥部的文明施工目标为：以“均衡施工、文明施工、科学管理”指导工程建设，创建文明施工工地。
（2）文明施工的组织机构和实施措施
10.2 为了实现创建安全文明工地的目标，我项目部将采取以下措施。
1）在工程开工的同时，组建由项目经理直接领导、分管安全副经理亲自主抓的安全生产、文明施工管理和监督机构，负责组织和监督本工程文明施工措施的落实。对现场文明施工的直接管理由综合部负责，质量安全保证部负责监督检查。各作业队及生产班组安全员同时兼文明施工监督员，负责本队、本班的文明施工监督。（文明施工组织机构见下图）
2）按施工总平面布置图实施布置管理，施工现场内所有临时设施均按平面布置图布置，使施工现场处于整齐有序状态。
3）合理安排施顺序避免工序相互干扰，凡下道工序对
上道工序会产生损伤或污染的，要对上道工序采取保护或覆盖措施。
4）现场的钢材、水泥等能入库的尽理入库，不能入库的进行遮盖、防雨淋、日晒等处理。
5）施工环境派专人经常清扫，施工道路由专人养护和洒水，保持现场干净、整洁的施工条件。
6）施工风、水、电管线路，按照规划布置，整齐有序地铺设，固定牢靠。
7）各项施工生产活动严格按照有关的规程规范作业，杜绝野蛮施工和盲目施工。
文明施工组织机构框图
投标单位名称（公章）：
法人委托代理人（签字）：
年月日
