HCT240（241）测量用电流互感器 ·额定工作频率：50Hz ·额定电流比：1A/2mA 1A/2.5mA 、1A/20mA ·精 度：<0.1% ·非线性度：<0.1% ·相位差： 特殊要求可以定做 HCT240 HCT241 电气特性参数 说明：*定货时需确定二次负载；表中所列相位差指不经过补偿，互感器本身的相位差。若经过外部电路补偿后相位差在80%-120%范围内可以做到1到2分。型号HCT240、HCT241的差别在于二次电流输出引脚的不同。 应用电路：
图1 图2 HCT240、HCT241是一种测量用精密电流互感器，如：HCT240AC-1A/2.5mA，额定一 次电流为1A，二次绕组会产生一个2.5mA的电流，比差允许±0.1%，角差允许±10’，0负载。 使用方法一： 典型应用电路如图1所示。二次负载基本为0。精密互感器应选用0负载互感器。通过运算 放大器，用户可以调节反馈电阻R值在输出端得到所要求的电压输出。而电容C及电阻r 是用来补偿相位差的。如用户使用软件补偿或不需要补偿相位差的场合，电容C及电阻r 可以不接。图中运算放大器为OP07系列。图1中反馈电阻R的精度与输出电压的精度要求 有关，温度系数优于50ppm。电容C选用CBB电容，D1、D2二极管为1N4148起保护用。 C0为抗干扰电容，取1000P左右（注：此电容根据用户的电路及运放技术参数来定，否则 会引起输出信号振荡）。 使用方法二： 图2为并电阻R直接输出电路，二次负载为R。直接输出电路由于负载大相位差变大,动态 范围减小。但是线性基本不变，仍优于0.1%。适合要求不高场合使用。图2中C可以起到 一定的相位补偿作用，无相位要求可以不加。 补偿量:Δδ= -100πCR×3438’ 此电路应选用负载为R的精密互感器。若还是采用0负载精密互感器的实际误差往负方向 偏移，但是线性度基本不变。
各种测量仪器的使用方法 水准仪及其使用方法 高程测量就是测绘地形图的基本工作之一,另外大量的工程、建筑施工也必须量测地面高程,利用水准仪进行水准测量就是精密测量高程的主要方法。 一、水准仪器组合: 1、望远镜 2、调整手轮 3、圆水准器 4、微调手轮 5、水平制动手轮 6、管水准器 7、水平微调手轮 8、脚架 二、操作要点: 在未知两点间,摆开三脚架,从仪器箱取出水准仪安放在三脚架上,利用三个机座 螺丝调平,使圆气泡居中,跟着调平管水准器。水平制动手轮就是调平的,在水平镜内通过三角棱镜反射,水平重合,就就是平水。将望远镜对准未知点(1)上的塔尺,再次调平管水平器重合,读出塔尺的读数(后视),把望远镜旋转到未知点(2)的塔尺,调整管水平器,读出塔尺的读数(前视),记到记录本上。 计算公式:两点高差=后视－前视。 三、校正方法: 将仪器摆在两固定点中间,标出两点的水平线,称为a、b线,移动仪器到固定点一端,标出两点的水平线,称为a’、b ’。计算如果a－b≠a’－b’时,将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整,使管水平泡吻合为止。重复以上做法,直到相等为止。
四、水准仪的使用方法 水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。 1、安置 安置就是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架就是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。 2、粗平 粗平就是使仪器的视线粗略水平,利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中,气泡移动的方向与大姆指运动的方向一致。 3、瞄准 瞄准就是用望远镜准确地瞄准目标。首先就是把望远镜对向远处明亮的背景,转动目镜调焦螺旋,使十字丝最清晰。再松开固定螺旋,旋转望远镜,使照门与准星的连接对准水准尺,拧紧固定螺旋。最后转动物镜对光螺旋,使水准尺的清晰地落在十字丝平面上,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。 4、精平 精平就是使望远镜的视线精确水平。微倾水准仪,在水准管上部装有一组棱镜,可将水准管气泡两端,折射到镜管旁的符合水准观察窗内,若气泡居中时,气泡两端的象将符合成一抛物线型,说明视线水平。若气泡两端的象不相符合,说明视线不水平。这时可用右手转动微倾螺旋使气泡两端的象完全符合,仪器便可提供一条水平视线,以满足水准测量基本原理的要求。注意？气泡左半部份的移动方向,总与右手大拇指的方向不一致。 5、读数 用十字丝,截读水准尺上的读数。现在的水准仪多就是倒象望远镜,读数时应由上而下进行。先估读毫米级读数,后报出全部读数。 注意,水准仪使用步骤一定要按上面顺序进行,不能颠倒,特别就是读数前的符合水泡调整,一定要在读数前进行。 五、水准仪的测量 测定地面点高程的工作,称为高程测量。高程测量就是测量的基本工作之一。高程测量按所使用的仪器与施测方法的不同,可以分为水准测量、三角高程测量、GPS高程测量与气压高程测量。水准测量就是目前精度最高的一种高程测量方法,它广泛应用于国家高程控制测量、工程勘测与施工测量中。 水准测量的原理就是利用水准仪提供的水平视线,读取竖立于两个点上的水准尺上的读数,来测定两点间的高差,再根据已知点高程计算待定点高程。 如下图所示,在地面上有A、B两点,已知A点的高程为HA、为求B点的高程HB,在A、B两点之间安置水准仪,A、B两点各竖立一把水准尺,通过水准仪的望远镜读取水平视线分别在A、B两点水准尺上截取的读数为a与b,可以求出A、B两点问的高差为:
工量具的使用方法 目录 第一章钢直尺、内外卡钳及塞尺 (2) 一钢直尺 (2) 二内外卡钳 (3) 三塞尺 (5) 第二章游标读数量具 (6) 一游标卡尺的结构型式 (6) 二游标卡尺的读数原理和读数方法 (8) 三游标卡尺的测量精度 (9) 四游标卡尺的使用方法 (10) 五游标卡尺应用举例 (12) 六高度游标卡尺 (13) 七深度游标卡尺 (13) 八齿厚游标卡尺 (14) 第三章螺旋测微量具 (15) 一外径百分尺的结构 (15) 二百分尺的工作原理和读数方法 (16) 三百分尺的精度及其调整 (17) 四百分尺的使用方法 (18) 五百分尺的应用举例 (19) 六杠杆千分尺 (20) 七内径百分尺 (20) 八内测百分尺 (21) 九三爪内径千分尺 (21) 十公法线长度千分尺 (22) 十一壁厚千分尺 (22) 十二板厚百分尺 (22) 十三尖头千分尺 (23) 十四螺纹千分尺 (23) 十五深度百分尺 (23) 十六数字外径百分尺 (23) 第四章量块 (24) 一量块的用途和精度 (24) 二成套量块和量块尺寸的组合 (24) 三量块附件 (25) 第五章指示式量具 (26) 一百分表的结构 (26) 二百分表和千分表的使用方法 (27) 三杠杆百分表 (29)
四杠杆百分表和千分表的使用方法 (30) 五内径百分表 (32) 六内径百分表的使用方法 (33) 第六章角度量具 (33) 一万能角度尺 (33) 二游标量角器 (34) 三万能角尺 (35) 四带表角度尺 (36) 五中心规 (36) 六正弦规 (36) 七车刀量角台 (38) 第七章水平仪 (39) 一条式水平仪 (39) 二框式水平仪 (40) 三光学合像水平仪 (43) 第八章量具的维护和保养 (44) 参考文献 (45) 第一章钢直尺、内外卡钳及塞尺 一钢直尺 钢直尺是最简单的长度量具，它的长度有150，300，500和1000 mm四种规格。图1-1是常用的150 mm钢直尺。 图1-1 150 mm钢直尺 钢直尺用于测量零件的长度尺寸(图1-2)，它的测量结果不太准确。这是由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。 (a) (b) (c)
七种基本测量工具的使用方法和 注意事项的异同点 初中物理共有七个直接测量型实验：《用刻度尺测长度》、《用量筒测固体、液体的体积》、《用天平测固体、液体的质量》、《用温度计测水的温度》、《用弹簧测力计测力》、《用电流表测电流》、《用电压表测电压》。在这七个实验中，分别是用刻度尺、量筒、天平、温度计、弹簧测力计、电流表、电压表这七种基本测量工具测出了长度、体积、质量、温度、力、电流、电压这七个物理量的值。 这七种基本测量工具虽然在原理、构造、用途上各不相同，但在使用方法和注意事项上却存在不少共同之处： 1、使用前都要根据测量的实际需要，选择适当的测量工具。如刻度尺的使用：测量窗帘的尺寸，我们用能准确到厘米的刻度尺就够了，而给窗户安装玻璃，我们就必须选用能准确到毫米的刻度尺；再如温度的测量：测较低的温度，应选用酒精温度计，而测高温，要选用沸点较高的水银温度计，测体温，则要选用更准确的体温计。 2、使用前都要观察所选工具的单位、分度值和量程，确定这种仪器（或仪表）是否适合使用，观察分度值就是认清它们刻度的每一小格代表的值，目的是测量时会读数。对于一个给定的刻度尺、量筒、温度计、弹簧测力计，每一小格表示的值是一定的，而电流表和电压表，因它们一般有两个量程，对于不同的量程，每一小格表示的值是不同的，因而要先观察选用的量程，再读数，对于天平，则要认清标尺上的最大值和每一小格表示的值。 3、使用前一定要注意零点和调整（校零），目的是为了测量的准确。如刻度尺，要观察它的零刻度线在哪里，是否有磨损；天平要先进行调节，即先把天平放在水平台上，把游码放在标尺左端的零刻度处，调节横梁右端的螺母，使指针掼在刻度盘的中央，这时横梁平衡；弹簧测力计、电流表、电压表都要先把指针调到零点上。
测量用电流互感器 测量用电流互感器（或电流互感器的测量绕组。在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。 测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。 测量用微型电流互感器主要要求： 1、绝缘可靠； 2、足够高的测量精度； 3、当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表； 保护用电流互感器 保护用电流互感器（或电流互感器的保护绕组。在电网故障状态下，向继电保护等装置提供电网故障电流信息。 保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。 保护用互感器主要要求： 1、绝缘可靠； 2、足够大的准确限值系数； 3、足够的热稳定性和动稳定性； 保护用互感器在额定负荷下能够满足准确级的要求最大一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是表示这种特性。保护用互感器准确等级5P、10P。 互感器分为电压互感器和电流互感器两大类测量用电压互感器（或电压互感器的测量绕组。在正常电压范围内，向测量、计量装置提供电网电压信息。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供

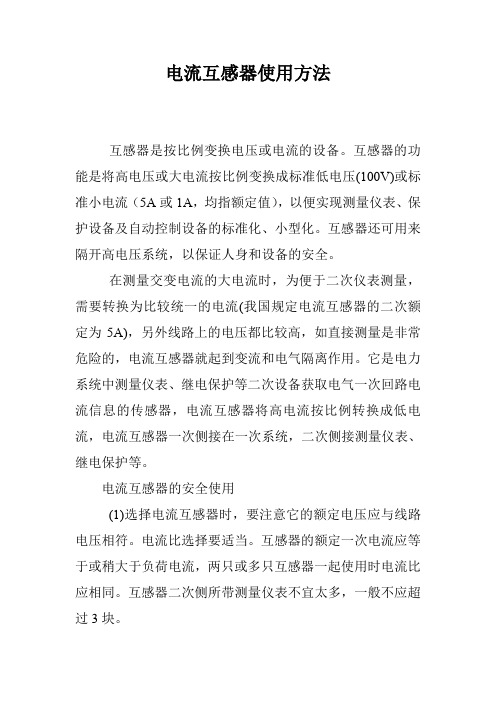

如何正确选择及使用电流互感器，民熔 1.前言近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。 电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。下面就有关电流互感器的选择和使用作一浅薄探讨，以策各位读者朋友。 2电流互感器的原理互感器，一般W14W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。 原副边电磁量及规定正方向由电工学规定。 由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通m的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变m，但U1一定时，m是基本不变的，即保持IOW1 不变，因为I2的出现，必使原边电流I1增加，以抵消I2W2的去磁作用，从而保证IOW1不变，故有：IW=IW+(-IW)(1) 即IO=I1+WI/W（2）在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得：IW=-I2W2 有：T1/T2=-W2/W1 3电流互感器的选择3.1电流互感器选择与检验的原则1）电流互感器额定电压不小于装设点线路额定电压；2）根据一次负荷计算电流IC选择电流互感器变化；3）根据二次回路的要求选择电流互感器的准确度并校验准确度；4）校验动稳定度和热稳定度。 3.2电流互感器变流比选择电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki=Iln/I2n ~N2/N1。 式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。 电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150（A）、2Xa/C）等多种规格，二次侧额定电流通常为1A或5A。其中2Xa/C表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2Xa/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC)。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。 表1电流互感器准确级和误差限值3.3电流互感器准确度选择及校验所谓准确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。我国电流互感器的准确度和误差限值如表1所示，对于不同的测量仪表，应选用不同准确度的电流互感器。 准确度选择的原则：计费计量用的电流互感器其准度为0.2~0.5级；用于监视各进出线回路中负荷电流大小的电流表应选用1.0-3.0级电流互感器。为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。准确度校验公式：52≤s2n。 二次回路的负荷1：。取决于二次回路的阻抗Z2的值，则：S2=In'|z.|～In-(Z|zil+R+Rc) 或SV～Si+Ian'（R,+Rx）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0.12，L为二次回路导线电阻，计算公式化为：Rm=L/（r×s)。
全站仪，即全站型电子速测仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。 电子全站仪由电源部分、测角系统、测距系统、数据处理部分（CPU）、通讯接口、显示屏、键盘等组成。 （1）同轴望远镜 全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。 使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。
棱镜杆 （2）双轴自动补偿 作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正（某些全站仪纵轴最大倾斜可允许至 ±6′）。也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。 （3）键盘 键盘是全站仪在测量时输入操作指令或数据的硬件，全站型仪器的键盘和显示屏均为双面式，便于正、倒镜作业时操作。
（4）存储器 全站仪存储器的作用是将实时采集的测量数据存储起来，再根据需要传送到其它设备如计算机等中，供进一步的处理或利用，全站仪的存储器有内存储器和存储卡两种。 （5）通讯接口 全站仪可以通过BS–232C 通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪， 实现双向信息传输。 全站仪的使用步骤 （1）安置全站仪
浅谈如何正确选择及使用电流互感器 1.前言 近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。下面就有关电流互感器的选择和使用作一浅薄探讨，以飨各位读者朋友。 2电流互感器的原理 互感器，一般W1≤W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。原副边电磁量及规定正方向由电工学规定。 由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通Φm的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变Φm，但U1一定时，Φm是基本不变的，即保持I0W1不变，因为I2的出现，必使原边电流Il增加，以抵消I2W2的去磁作用，从而保证I0W1不变，故有：I1W1=I0W1+(-I2W2) (1) 即I0=I1+W2I2/W1 (2) 在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得： I1W1＝－I2W2 有：Il／I2＝－W2／W1 3 电流互感器的选择 3．1 电流互感器选择与检验的原则 1)电流互感器额定电压不小于装设点线路额定电压； 2)根据一次负荷计算电流IC选择电流互感器变化； 3)根据二次回路的要求选择电流互感器的准确度并校验准确度； 4)校验动稳定度和热稳定度。 3．2 电流互感器变流比选择 电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki＝I1n／I2n ≈N2／N1。 式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。 电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150(A)、2Xa／C)等多种规格，二次侧额定电流通常为1A或5A。其中2Xa／C表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a／c，并联时电流比为2Xa／C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400／5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。 表1 电流互感器准确级和误差限值 3．3 电流互感器准确度选择及校验 所谓准确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。我国电流互感器的准确度和误差限值如表1所示，对于不同的测量仪表，应选用不同准确度的电流互感器。
测绘仪器全站仪的使用 内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 §7.1 全站仪（total station）的功能介绍 随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。 全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠AOB ，则： 1）当精度要求不高时： 瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。 2）当精度要求高时：——可用测回法（method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。 2、距离测量（distance measurement ）
电流互感器准确级大全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电流互感器的准确级 一：电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。 带S（special特殊）特殊电流互感器，要求再1%——120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围，不带S的是取4个负荷点测量其误差小于规定的范围之内。 0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。 二：保护型准确级：保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用的两类。 1、护用电流互感器的准确级常用的有5P和10P。由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。 2、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。 TPX：电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±5％，相位差不大于±30度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的5％，电流过零时相位差不大于3度。 TPY：电流互感器环形铁芯中带小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减。在额定电流和负载下，其电流误差不大于±1％，相位差为1度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的7.5%，电流过零时相位差不大于4.5度。 TPZ：电流互感器环形铁芯中带较大气隙，气隙长度约为磁路平均长度的0.1%，由于气隙使铁芯不易饱和，特别适合快速重合闸。间隙大，剩磁可以忽略，铁芯磁化曲线线性度好，二次回路时间常数小，对交流分量的传变性能好，但是传变直流分量能力差。 500KV线路保护用的互感器一般选用TPY级暂态型互感器。 采用暂态型电流互感器的必要性？ （1）500KV电力系统的时间常数增大。22KV系统时间常数一般小于60MS，而500KV系统时间常数在80MS-200MS之间，系统时间常数增大，导致短路电流非周期分量的衰减时间加长，短路电流的暂态持续时间加长。 （2）系统容量增大，短路电流的幅值也增大。 （3）由于系统稳定的要求，500KV系统主保护动作时间一般在20MS左右，总的切除故障时间小于100MS，系统主保护是在故障的暂态过程中动作的。 由于电力系统短路，暂态电流流过电流互感器时，在互感器内产生一个暂态过程。如果不采取措施，电流互感器铁芯很快趋于饱和。特别是在装有重合闸的电路上，在第一次故障造成的暂态过程尚未衰减完毕的情况下，再叠加另一次短路的暂态过程，由于电流互感器剩磁的存在，有可能使铁芯更快的饱和。其结果是电流互感器传变电流信息准确性受到破坏，造成继电保护不正确动作。
水准仪及其使用方法 高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。 一、水准仪器组合： 1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管 水准器 7.水平微调手轮 8.脚架 二、操作要点： 在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），
把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。 计算公式：两点高差=后视－前视。 三、校正方法： 将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。重复以上做法，直到相等为止。 四、水准仪的使用方法 水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。 1. 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。 2. 粗平 粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中，气泡移动的方向与大姆指运动的方向一致。 3. 瞄准 瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水
测量用电流互感器检定规程 本检定规程适用于额定频率为50(60)Hz的新制造、使用中和修理后的0.001-1级的测量用电流互感器（以下简称为电压互感器）的检定。 一技术要求 １误差限值 在额定频率、额定功率因数及二次负荷为额定二次负荷的２５％－１００％之间的任一数值内，0.001－1级的测量用电流互感器的误差不得超过表１的误差限值。 对于满足特殊使用要求的0.2S级和0.5S 级电流互感器（额定二次电流仅限于５Ａ，需测量１％～１２０％额定电流下的误差），在二次负荷为额定负荷的２５％～１００％之间的任一值时，在额定频率下的误差应不超过表１－１所列限值。 对额定二次电流为５Ａ，额定负荷为５ＶＡ的互感器，其下限负荷为２.５ＶＡ。 表１ 注：1. 对额定二次电流为５Ａ，额定负荷为10ＶＡ或5V A的互感器，根据用户实际使用情况，其下限负荷允许为３.７５ＶＡ。 1. b7，允许按铭牌规定的技术条件进行检定，其检定结果应在证书的说明栏中具体注明检定情况。 电流互感器的实际误差曲线，必须超过下表所列误差限值连线所形成的折线范围。 ２被检电流互感器，必须符合本规程和相应的技术标准所规定的全部技术要求。 ３在检定中，当电流互感器的一次绕组中通有电流时严禁断开二次回路。
表2 二检定设备和条件 ４主要设备 4.1 标准电流互感器或其它电流比例标准器（以下简称标准器）。 标准器的准确度级别及技术性能，应满足如下的要求： 4.1.1 标准器应比被检定电压互感器高两个准确度级别:其实误差应不超过被检电流互感器误差限值的1/ 5. 当标准器不具备上述条件时，可以选用比被检电流互感器高一个级别的标准器作为标准，此时，计算被检电流互感器的误差应按17.2款中的公式进行标准器的误差修正。 4.1.1 b5。 表3 4.1.3 在检定周期内，标准器的误差变化不得大于差限值的1/3。 4.1.4 标准器必须具有法定机构的检定证书。使用时的二次负荷实际值与证书上所标负荷之差应不超过±10%。 4.2 误差测量装置 由误差测量装置所引起的测量误差，应不大于被检定电流互感器误差限值的1/10。其中，装置灵敏度引起的测量误差不大于1/20，最小分度值引起的测量误差不大于1/15。差压测量回路的附加二次负荷引起的测量误差不大于1/20 4.3 监测用电流表 为了确定标准二次回路的工作电流，外接监视用电流表的准确度级别应为1.5级以上，在同一量程的所有示值范围内，电流表的内阻抗应保持不变。 4.4 电流负荷 在额定频率为50Hz时、温度为20±5℃时，电流负荷的误差在20%－120%额定电流范围内均不得大于±5%。当cosΦ＝1时，残余无功分量不得大于额定负荷的±5%。周围
测量仪器说明书
目录 一、GeoPluse浅地层剖面仪操作规程 (1) 1、仪器简介 (1) 1）功能简介 (1) 2）系统配置 (1) 2、GeoPluse浅地层剖面仪系统配置连接 (1) 1）换能器安装 (1) 2）5430A收发机与5210A接收机连接 (2) 3）接通电源 (4) 3、5210A与5430A收发机功能键简介 (4) 1）5430A收发机功能键简介 (5) 2）5210A接收机功能键简介 (5) 4、数据采集后处理 (7) 二、Knudsen 320Ms双频测深仪操作规程 (14) 1、仪器简介 (14) 1）工作原理 (14) 2）功能简介 (14) 2、系统配置连接 (15) 1）换能器连接 (15) 2）Knudsen 320Ms主机与电脑的连接 (15) 3）接通电源 (16) 3、Knudsen 320Ms菜单结构 (16) 4、数据采集后处理 (21) 三、TideMaster型潮位仪操作规程 (29) 1、仪器硬件设置 (29) 1）主要设备仪器 (29) 2）操作及安装使用 (31)
2、临时验潮站站址选择原则 (31) 3、仪器的软件设置 (31) 四、GPS操作规程 (41) 1、工作原理 (41) 2、基准站操作 (41) 1）仪器架设 (41) 2）用手簿启动基准站 (44) 3、Trimble SPS461 GPS罗经设置及使用说明46 1）网络连接方法设置461 (46) 2）SPS461 信标机定位定向仪液晶屏设置说明 (51) 五、海底管线铺设导航、定位技术 (64) 1、GPS定位原理 (64) 2、海洋定位技术 (65) 1）差分GPS技术 (65) 2）信标差分技术 (65) 3、GPS 控制网及基准站的设立解算 (66) 1)基准站的选定和设立 (66) 2)GPS控制网的布设、施测和解算 (67) 3）测区的坐标七参数的解算 (68) 4）利用转化参数转换坐标 (69) 4、海底管道施工导航定位技术 (69) 1）海底管线临时定位桩施工 (69) 2）铺管船法海底管线铺设导航定位 (71) 六、海底管线预、后调查方案 (75) 1、概述 (75) 1）项目概述 (75) 2）海底管线状态简介 (75) 2、使用检测仪器进行海底管线铺设后调查内容76 1）海底管线外观检查 (76)
第二章测量工具及其使用方法 第一节测量工具 量具或检验的工具，称为计量器具，其中比较简单的称为量具；具有传动放大或细分机构的称为量仪。 一般的测绘工作使用的量具有： 简易量具：有塞尺、钢直尺、卷尺和卡钳等，用于测量精度要求不高的尺寸。 游标量具：有游标卡尺、高度游标卡尺、深度游标卡尺、齿厚游标卡尺和公法线游标卡尺等，用于测量精密度要求较高的尺寸。 千分量具：有内径千分尺、外径千分尺和深度千分尺等，用于测量高精度要求的尺寸。 平直度量具：水平仪，用于水平度测量。 角度量具：有直角尺、角度尺和正弦尺等，用于角度测量。 根据我们教学的具体情况，这里仅简单介绍一下钢直尺、卡钳、游标卡尺的使用方法。图2-1为几种常用的测量工具。 （1）钢直尺 （3）游标卡尺（4）外卡钳 （2）千分尺 （5）内卡钳 图2-1 测量工具 一、钢直尺 使用钢直尺时，应以左端的零刻度线为测量基准，这样不仅便于找正测量基准，而且便
于读数。测量时，尺要放正，不得前后左右歪斜。否则，从直尺上读出的数据会比被测的实际尺寸大。 用钢直尺测圆截面直径时，被测面应平，使尺的左端与被测面的边缘相切，摆动尺子找出最大尺寸，即为所测直径。 二、卡钳 凡不适于用游标卡尺测量的，用钢直尺、卷尺也无法测量的尺寸，均可用卡钳进行测量。 卡钳结构简单，使用方便。按用途不同，卡钳分为内卡钳和外卡钳两种：内卡钳用于测量内部尺寸，外卡钳用于测量外部尺寸。按结构不同，卡钳又分为紧轴式卡钳和弹簧式卡钳两种。 卡钳常与钢直尺，游标卡尺或千分尺联合使用。测量时操作卡钳的方法对测量结果影响很大。正确的操作方法是：用内卡钳时，用母指和食指轻轻捏住卡钳的销轴两侧，将卡钳送入孔或槽内。用外卡钳时，右手的中指挑起卡钳，用母指和食指撑住卡钳的销轴两边，使卡钳在自身的重量下两量爪滑过被测表面。卡钳与被测表面的接触情况，凭手的感觉。手有轻微感觉即可，不宜过松，也不要用力使劲卡卡钳。 使用大卡钳时，要用两只手操作，右手握住卡钳的销轴，左手扶住一只量爪进行测量。 测量轴类零件的外径时，须使卡钳的两只量爪垂直于轴心线，即在被测件的径向平面内测量。测量孔径时，应使一只量爪于孔壁的一边接触，另一量爪在径向平面内左右摆动找最大值。 校好尺寸后的卡钳轻拿轻放，防止尺寸变化。把量得的卡钳放在钢直尺、游标卡尺或千分尺上量取尺寸。测量精度要求高的用千分尺，一般用游标卡尺，测量毛坯之类的用钢直尺校对卡钳即可。 三、游标卡尺 游标卡尺在使用前应检查卡尺外观，轻轻推、拉尺框检查各部位的相互作用、两测量面的光洁程度。移动游标，使两量爪测量面闭合，观察两量爪测量面的间隙（精度为0.02毫米卡尺的间隙应小于0.006毫米；精度为0.05毫米和0.1毫米卡尺的间隙应小于0.01毫米），然后校对“0”位。校对“0”位时，无论游标尺是否紧固，“0”位都应正确。当紧固或松开游标尺时，“0”位若发生变化，不要使用。 游标卡尺的正确使用方法： 1．测量外尺寸时，应先把量爪张开比被测尺寸稍大；测量内尺寸时，把量爪张开得比被测尺寸略小，然后慢慢推或拉动游标，使量爪轻轻接触被测件表面。（图2-2 ）
电流互感器检测项目及 试验 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
一、电压、电流互感器的概述 典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。电力系统常用的电压互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、等。 1.电压互感器的原理 电压互感器的原理与变压器相似，如图所示。一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为： 图电压互感器原理
2.电流互感器的原理 在原理上也与变压器相似，如图所示。与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。 即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。 图电流互感器的原理 3.互感器绕组的端子和极性 电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或 P1、 P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。 当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图所示，此时A-a端子的电压是两个绕组感应电势相减的结果。在互感器中正确的标号规定为减极性。 4.电压互感器和电流互感器在结构上的主要差别 （1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。
水准仪及其使用方法 高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。 一、水准仪器组合： 1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管水准器 7.水平微调手轮 8.脚架 二、操作要点： 在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。 计算公式：两点高差=后视－前视。 三、校正方法： 将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一
半的数值。用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。重复以上做法，直到相等为止。 四、水准仪的使用方法 水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。 1. 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。 2. 粗平 粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中，气泡移动的方向与大姆指运动的方向一致。 3. 瞄准 瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。 4. 精平 精平是使望远镜的视线精确水平。微倾水准仪，在水准管上部装有一组棱镜，可将水准管气泡两端，折射到镜管旁的符合水准观察窗内，若气泡居中时，气泡两端的象将符合成一抛物线型，说明视线水平。若气泡两端的象不相符合，说明视线不水平。这时可用右手转动微倾螺旋使气泡两端的象完全符合，仪器便可提供一条水平视线，以满足水准测量基本原理的要求。注意？气泡左半部份的移动方向，总与右手大拇指的方向不一致。 5. 读数 用十字丝，截读水准尺上的读数。现在的水准仪多是倒象望远镜，读数时应由上而下进行。先估读毫米级读数，后报出全部读数。 注意，水准仪使用步骤一定要按上面顺序进行，不能颠倒，特别是读数前的符合水泡调整，一定要在读数前进行。 五、水准仪的测量 测定地面点高程的工作，称为高程测量。高程测量是测量的基本工作之一。高程测量按所使用的仪器和施测方法的不同，可以分为水准测量、三角高程测量、GPS高程测量和气压高程测量。水准测量是目前精度最高的一种高程测量方法，它广泛应用于国家高程控制测量、工程勘测和施工测量中。 水准测量的原理是利用水准仪提供的水平视线，读取竖立于两个点上的水准尺上的读数，来测定两点间的高差，再根据已知点高程计算待定点高程。 如下图所示，在地面上有A、B两点，已知A点的高程为HA、为求B点的高程HB，在A、B 两点之间安骨水准仪，A、B两点亡各竖立一把水准尺，通过水准仪的望远镜读取水平视线分别在A、B两点水准尺上截取的读数为a和b，可以求出A、B两点问的高差为：
