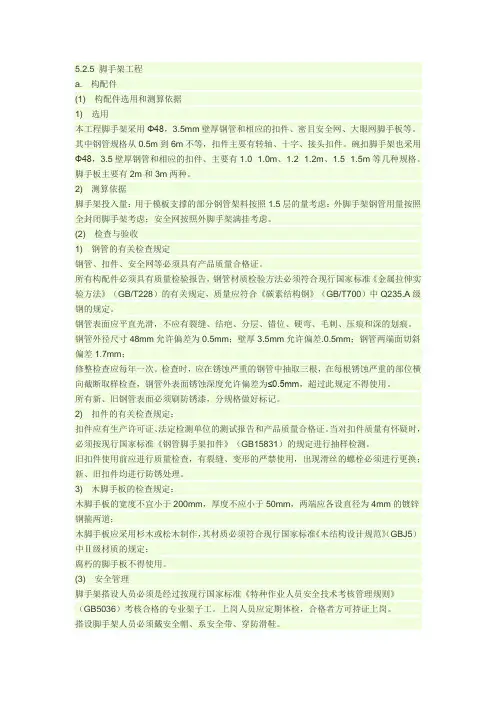

5.2.5 脚手架工程
a. 构配件
(1) 构配件选用和测算依据
1) 选用
本工程脚手架采用Φ48，3.5mm壁厚钢管和相应的扣件、密目安全网、大眼网脚手板等。其中钢管规格从0.5m到6m不等，扣件主要有转轴、十字、接头扣件。碗扣脚手架也采用Φ48，3.5壁厚钢管和相应的扣件、主要有1.0×1.0m、1.2×1.2m、1.5×1.5m等几种规格。脚手板主要有2m和3m两种。
2) 测算依据
脚手架投入量：用于模板支撑的部分钢管架料按照1.5层的量考虑：外脚手架钢管用量按照全封闭脚手架考虑；安全网按照外脚手架满挂考虑。
(2) 检查与验收
1) 钢管的有关检查规定
钢管、扣件、安全网等必须具有产品质量合格证。
所有构配件必须具有质量检验报告，钢管材质检验方法必须符合现行国家标准《金属拉伸实验方法》（GB/T228）的有关规定，质量应符合《碳素结构钢》（GB/T700）中Q235.A级钢的规定。
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管外径尺寸48mm允许偏差为0.5mm；壁厚3.5mm允许偏差.0.5mm；钢管两端面切斜偏差1.7mm；
修整检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，钢管外表面锈蚀深度允许偏差为≤0.5mm，超过此规定不得使用。
所有新、旧钢管表面必须刷防锈漆，分规格做好标记。
2) 扣件的有关检查规定：
扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，必须按现行国家标准《钢管脚手架扣件》（GB15831）的规定进行抽样检测。
旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须进行更换；新、旧扣件均进行防锈处理。
3) 木脚手板的检查规定：
木脚手板的宽度不宜小于200mm，厚度不应小于50mm，两端应各设直径为4mm的镀锌钢箍两道；
木脚手板应采用杉木或松木制作，其材质必须符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定；
腐朽的脚手板不得使用。
(3) 安全管理
脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》
（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
脚手架的构配件质量与搭设质量应按规定进行检查验收，合格后方准使用。
作业层上的施工荷载应符合设计要求，不得超载；不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。
当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。
在脚手架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵、横向扫地杆；连墙件。
不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。搭设脚手架时，外侧应有防止坠物伤人的防护措施。
在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46）的有关规定执行。
搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
b. 外檐扣件式脚手架体系
(1) 基本构造要求
本工程外檐采用双排落地式脚手架，立杆横距为1.50m，纵距为1.50m，步距为1.50m，双排里立杆离墙面为0.30m，小横杆间距0.7～0.9m。
脚手架搭设在建筑物周边，基础采用素土夯实，高于其他室外地面200～300mm，并浇筑两道厚200mm、宽500mm的混凝土地梁，强度等级C20；
立杆的接头位置应错开在不同的步距内，大横杆错开2.0m。
立杆的垂直偏差要求，角柱垂直误差<0.5%，其它<1%，同排的水平偏差应控制在5cm以内。
剪刀撑的搭设，剪刀撑与地面夹角为45～60度，应沿脚手架高度连续布置，脚手架两端和转角处及中间每12m左右设剪刀撑，剪刀撑的宽度不超过4根立杆。
人行马道宽度1.50m，坡度按1：3.5之字跑道，每一步架作一平台，平台与跑道应设高1.0m 扶手栏杆。
外排脚手架在通道口处、出入口及下方临时建筑物上方设置安全防护棚，防护棚必须经常清除堆积杂物，以防物落伤人。
(2) 搭设方法
架体搭设之前先将地面进行平整夯实，在架体里外皮底部浇筑混凝土地梁各一道，上铺木板并加设立杆底托。架体立杆底部里外排纵横向均设置扫地杆，工作面满铺的脚手板采用对接方式，每块脚手板的端头下面需加设两根小横杆保持其稳定性。在施工进行中先搭设里排架子作为外防护，架体高度超过建筑物檐高1.5m，里排架子距建筑物外墙0.3m。架子净宽不小于1m，架体之外设排水沟（深度为200mm）。
架体立杆间距为1.5m，横杆按照每层二步杆设置。每层加设拉接点与架体用扣件锁牢，其水平间距为4m，根据本工程结构形式采用两种拉接方式：一是在钢筋混凝土外檐墙面预埋埋件M1焊接200mm长钢管作为拉接点与外架体连接牢固；二是在楼板表面预埋Φ48短钢管并保证其露出混凝土表面200mm与外架体连接牢固。
剪刀撑按照规范要求沿架体外排连续设置不留空当，每组剪刀撑跨越立杆根数为5—7根（并不小于6m），斜杆与地面夹角应控制在45—60度范围内，剪刀撑杆件应用转轴扣件与立杆和小横杆伸出部分锁牢，剪刀撑杆件搭接长度不小于1米，用于搭接的转轴扣件不少于3个，并且所有剪刀撑及拉接点刷红白油漆以示醒目。
外排架体从上至下满封绿色密目安全网，要求操作层满铺脚手板，底排架子同建筑物之间用脚手板封严并加设水平防护网一道，板的高度同水平网。操作层满铺脚手板且在板下拉水平防护网一道作为隔离保护层。主体施工时架子随楼层高度搭设时，满足其搭设高度超过工作面1.2m以上，内外排架子之间每隔4m设水平支撑一道一直到顶。脚手管使用接头扣件按要求不得在同一截面，保证在操作层的外皮架设挡脚板一道，高度满足在200mm以上。
通道口架体防护：采用脚手管进行搭设，其高度超过门洞口300mm，通道净长度不小于4m，两侧封挂绿色密目安全网，顶部做硬防护（铺50mm厚木板）板上封密目网。
楼梯间及电梯井防护：所有楼梯间及电梯井口使用脚手管搭设防护栏，并保证其高度不低于1.2m，立杆、横杆间距为400mm用扣件锁牢并挂网。
门洞口架体搭设方法：在门洞口两侧外架体加设两根钢管锁牢，在洞口外排架体上方加设两根立杆，并在洞口上方的横杆上加设斜杆成珩架式与两根立杆锁牢，并沿门洞两侧立杆及上部横杆加设斜杆以加强其稳定性。架体两侧设置八字斜杆将上部荷载传往两侧。
(3) 质量要求
搭设钢管脚手架，使用钢管必须有合格证，符合规范、规程的质量要求后，才能使用。
外排架的立杆间距与桥域宽度严格按方案施工，不准随意更改，立杆与横杆要求横杆平竖杆直，相邻两支杆接头应相互错开驳接，并用对接扣件联接，并拧紧螺栓。
(4) 搭拆安全措施
外排架手架应随结构上升而加高，保持在工作面1.20m以上，随外排架的升高在脚手架外侧挂设满铺安全网，并拉结牢固，安全网搭接不小于100mm。
跑道上的板必须满铺，不得有空隙和探头板，加护脚板，所有铺板用铁丝绑牢，上料斜坡度不得大于1：3，宽度必须大于1.5m，上人斜桥坡度不得大于1：2，防滑条间距以300mm 为宜，但不得大于350mm。
参与搭拆外脚手架的操作人员，必须经过专业培训并取得上岗证要戴安全帽、工具袋，悬空危险地方作业，必须配带安全带，严禁穿拖鞋、赤脚或硬底鞋上架子操作，严禁酒后作业。附在外架上的安全网随外架的拆除而逐步拆下，翻板要向外倾，以防止杂物落下打破玻璃，翻板时要有专人负责安全警戒。
c. 碗扣式脚手架体系
工程结构模板支撑体系施工平台采用碗扣式脚手架体系。
(1) 脚手架的搭设
1) 碗扣式钢管脚手架搭设的工艺流程为：
基础准备→安放垫板→安放底座→竖立管、安装横杆组成方框→纵向装横杆加立管至需要长度→安装斜撑→铺脚手板→安装挡脚板护拦→设联接节点。
2) 搭设工作至少两人配合操作。在平整、夯实的基础上铺设垫木，垫木宽度不宜小于
200mm，厚度不得小于50mm。
3) 拉线，安放底座。同一侧底座应在一条直线上，应保持底座在同一水平线上，少量高差用可调支座调整。
4) 立好横向内外侧两根立管，装好两根横向水平杆，其竖向间距至少1.2m，形成一个方框。
5) 一人扶直此方框架，另一个人将纵向水平杆一端插入已立好的立管最下面一个碗扣内，另一端插入第三根立管下碗扣内，装上横向水平杆，形成一个稳定的方格。
6) 继续向纵向搭设直至需要的长度，搭设时注意保证立管成行，水平成线。第一步纵向水平杆应拉线或用水准仪找平。
7) 底部立管应选用长度规格不同的立管间隔搭设，使接头错开。
8) 水平杆叶片插入立管下碗扣时，应检查叶片是否紧贴立管，而后将上碗扣套入所有的叶片，用手锤将上碗扣顺时针方向打击，使上碗扣螺栓台阶在定位销下固定。
9) 脚手架与建筑物联接，一般在立管与纵向水平杆交叉点设置顶墙杆，并在相同位置用两股10号镀锌铁丝与建筑物锚固。
(2) 脚手架的拆除
1) 脚手架拆除按搭设时相反顺序进行，所有杆件严禁抛掷，应用绳索吊下，轻卸、平放，分类堆齐。
2) 部件应每两年刷一次防锈漆，涂刷前杆件应清理干净。水平叶片如有变形可进行翻新。
d. 脚手架检查与验收：
(1) 在下列阶段时脚手架及其地基基础必须进行检查与验收
基础完工后及脚手架搭设前；
作业层上施加荷载前；
每搭设完10.13m高度后；
达到设计高度后；
遇有六级大风与大雨后及寒冷地区开冻后；
停用期超过一个月。
(2) 脚手架使用中，应定期检查下列项目
杆件的设置和连接，连墙件、支撑、门洞珩架等的构造是否符合要求；
地基是否积水，底座是否松动，立杆是否悬空；
扣件螺栓是否松动；
高度在24m以上的脚手架，其立杆的沉降允许偏差为.10mm，垂直度的偏差为±100mm
安全防护措施是否符合要求；
是否超载
咸阳世纪星城3#、4#楼爬架管理制度 第一章总则 1、为规范本工程高层施工升降平台的日常使用行为，明确各相关单位的工作职责，结合本工程目前的实际情况，现特制定本办法。 2、本办法适用于本项目范围内3#、4#楼。 第二章职责分工 1、安装公司职责 1.1交底、培训。即负责对项目部、各劳务班组的相关管理人员及操作工人进行安全技术交底及相关操作知识的培训。 1.2预留、预埋指导，随时对施工过程中的问题提供技术支持。 1.3制止违章作业及安全隐患书面提醒，对于如何操作以及操作中应注意的事项，清楚明了的书面和口头告知升降平台负责管理人员和操作人员。 1.4参与升降作业指导，协助项目部对平台升降前后的各项工作的落实情况进行检查。并共同签署升降及使用许可证。 1.5对施工过程中出现的违章操作和安全隐患，提出口头或书面提醒，确保安全无事故。 1.6 对高层施工升降平台因设计、安装等原因造成的缺陷的修复及完善。 1.7参与项目部针对高层施工升降平台的日常安全检查。 1.8 组建由3-5名技术工人组成的升降平台日常维修、保养小组，在派驻现场的技术人员带领下负责升降平台的日常维护、保养及维修工作。 1.9在安装完成和升降平台升降后安装公司均要协助项目部进行检查。 2、项目部职责 2.1 指导、督促劳务班组进行每次升降前的准备工作与升降完毕后的安全防护工作，组织安装公司现场技术人员、劳务班组一起进行升降前后的检查，并填写升降及使用许可证。 2.2 组织进行对高层施工升降平台的日常检查。主要包括以下内容： 2.2.1 检查每道导轨的附墙导座数量是否满足使用时至少三个、提升时至少两个的要求。
2.2.2 检查架体的导向座的附墙固定情况。 2.2.3 检查电动葫芦自锁装置，链条情况，检查传力倒链环链情况等。 2.2.4 检查构件焊接情况，悬挂端下沉情况，扣件松紧情况等。 2.2.5 检查吊挂件、倒链环链的松紧情况等。 2.2.6 检查自动控制分机重力传感器及自动控制线路，确保能正常使用。 2.2.7 检查脚手板（特别是底层脚手板）是否封闭严密，翻板有无缺失，螺栓连接是否牢固。 2.2.8 检查立面防护网是否全部密封。 2.3 检查并督促劳务班组对在使用过程中出现的问题进行整改。 3、劳务班组职责 3.1 使用过程中平台上的垃圾清理工作。 3.2 平台设备的保管工作，防止丢失或损坏。 3.3 使用过程中出现安全问题后的整改工作。 3.4 在安装公司及项目部管理人员的指导下进行每次升降前的准备工作与升降完毕后的安全防护工作，主要包括: 3.4.1 附着固定导向座和架体按使用状况下的设计要求固定； 3.4.2 定位扣件可靠定位； 3.4.3 每层密封翻板（特别是底层密封翻板）恢复到位； 3.4.4 平台架体防护钢丝网，端部、电梯处、料台处封网必须完好无损； 3.4.5 倒挂葫芦必须卸荷，控制线路总电源必须关闭； 3.4.6 塔吊附臂处平台架体必须与悬挑架体分离； 3.4.7 所有螺栓连接处已拧紧；各承力件固紧程度一致； 3.4.8 平台折叠架架体折叠单元之间的连接无松动； 3.4.9项目部管理人员要求的其它相关项目。 3.5 提升及下降过程中由于操作班组误操作造成架体构件损坏的维修工作。 第三章外架使用管理 1、升降前检查 1.1上层需附着固定导向座的墙体结构的砼强度必须达到或超过10MPa方可进行升降，从上往下数的第二层结构砼强度达到15Mpa，第三层的砼强度达到

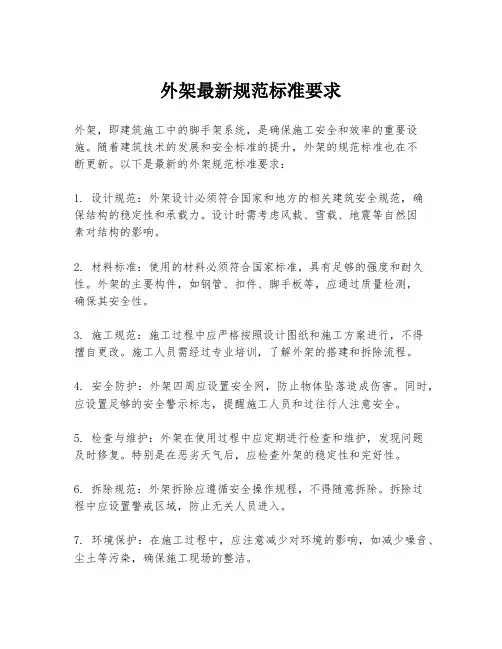

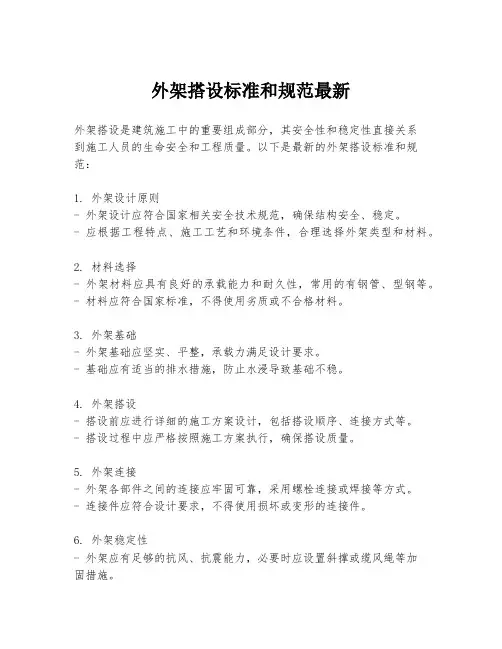

脚手架搭设规范最新版 脚手架搭设规范最新版 （一）施工方案 1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。 2、脚手架的搭设高度超过规范规定的要进行计算。 （1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。 （2）当搭设高度在25 －50m 时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m 的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。 （ 3 ）当搭设高度超过50m 时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。 （4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技

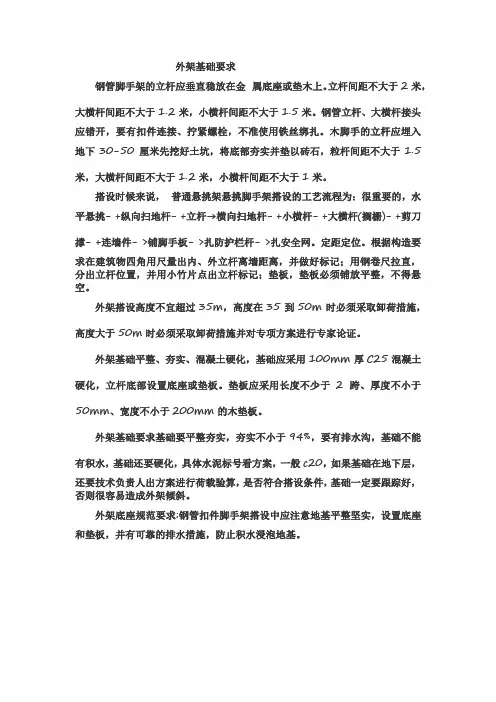

术负责人审批。 3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。 （二）立杆基 1、脚手架立杆基础应符合方案要求。 （ 1 ）搭设高度在25m 以下时，可素夯实找平，上面铺5cm 厚木板，长度为2m 时垂直于墙面放置；长度大于3m 时平行于墙面放置。 （ 2 ）搭设高度25－50m 时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm 厚道碴，其上铺设混凝土板，再仰铺12 －16 号槽钢。 （ 3 ）搭设高度超过50m 时，应进行计算并根据地耐力设计基础作法，或于地面下1m 深处采用灰土地基，或浇注50m 厚混凝土基础，其上采用枕支垫。 2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载 传递，试验表明：标准底座下加设木垫板（板厚5cm,板长A200cm）, 可将地基土的承载能力提高 5 倍以上。当木板长度大于 2 跨时，将有助于克服两立杆间的不均匀沉陷。

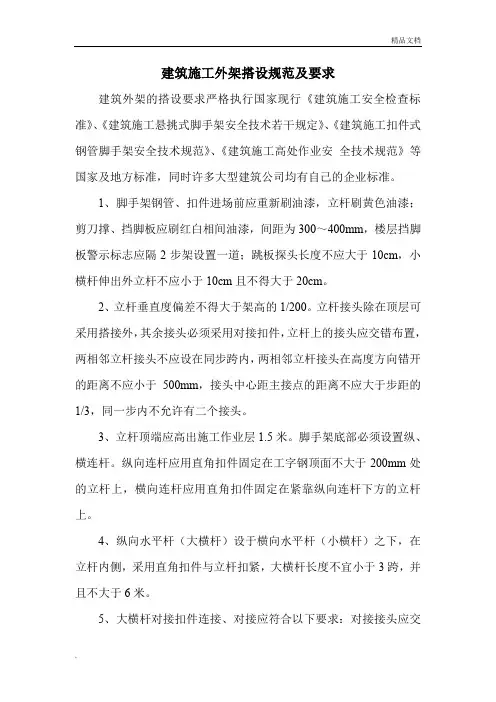

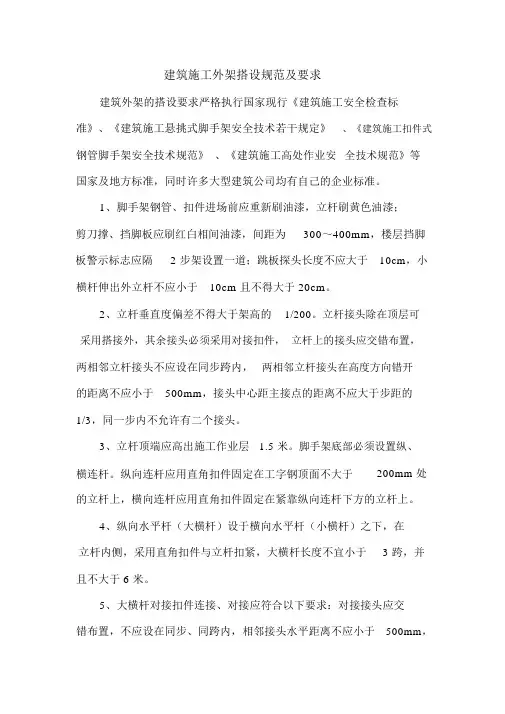

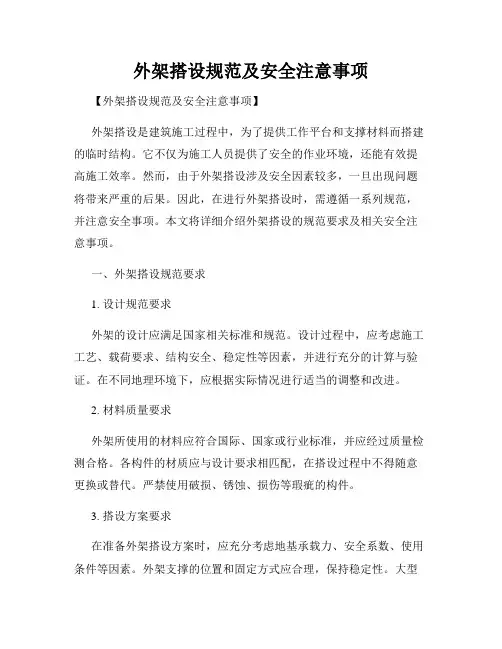

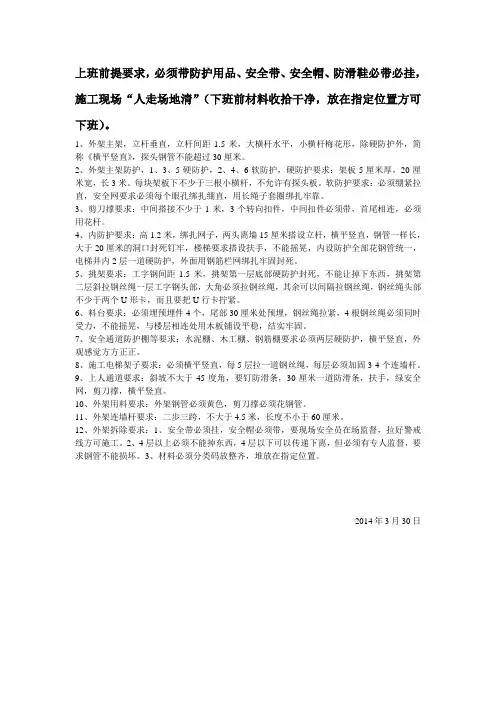

建筑施工外架搭设规范及要求 建筑外架的搭设要求严格执行国家现行《建筑施工安全检查标准》、《建筑施工悬挑式脚手架安全技术若干规定》、《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家及地方标准，同时许多大型建筑公司均有自己的企业标准。 1、脚手架钢管、扣件进场前应重新刷油漆，立杆刷黄色油漆；剪刀撑、挡脚板应刷红白相间油漆，间距为300～400mm，楼层挡脚板警示标志应隔2步架设置一道；跳板探头长度不应大于10cm，小横杆伸出外立杆不应小于10cm且不得大于20cm。 2、立杆垂直度偏差不得大于架高的1/200。立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的 1/3，同一步内不允许有二个接头。 3、立杆顶端应高出施工作业层1.5米。脚手架底部必须设置纵、横连杆。纵向连杆应用直角扣件固定在工字钢顶面不大于200mm处的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。 4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并且不大于6米。 5、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，
