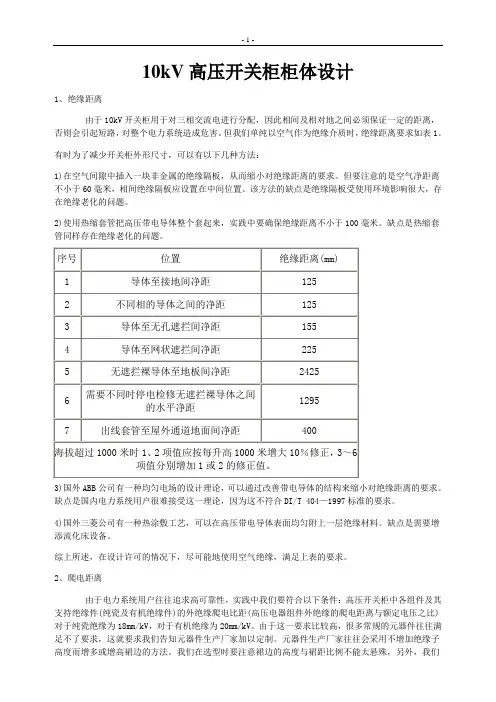

10kV高压开关柜柜体设计
1、绝缘距离
由于10kV开关柜用于对三相交流电进行分配，因此相间及相对地之间必须保证一定的距离，否则会引起短路，对整个电力系统造成危害。但我们单纯以空气作为绝缘介质时，绝缘距离要求如表1。
有时为了减少开关柜外形尺寸，可以有以下几种方法：
1)在空气间隙中插入一块非金属的绝缘隔板，从而缩小对绝缘距离的要求。但要注意的是空气净距离不小于60毫米，相间绝缘隔板应设置在中间位置。该方法的缺点是绝缘隔板受使用环境影响很大，存在绝缘老化的问题。
2)使用热缩套管把高压带电导体整个套起来，实践中要确保绝缘距离不小于100毫米。缺点是热缩套管同样存在绝缘老化的问题。
序号位置绝缘距离(mm)
1 导体至接地间净距125
2 不同相的导体之间的净距125
3 导体至无孔遮拦间净距155
4 导体至网状遮拦间净距225
5 无遮拦裸导体至地板间净距2425
6 需要不同时停电检修无遮拦裸导体之间
的水平净距
1295
7 出线套管至屋外通道地面间净距400
海拔超过1000米时1、2项值应按每升高1000米增大10％修正，3～6
项值分别增加1或2的修正值。
3)国外ABB公司有一种均匀电场的设计理论，可以通过改善带电导体的结构来缩小对绝缘距离的要求。缺点是国内电力系统用户很难接受这一理论，因为这不符合DI/T 404—1997标准的要求。
4)国外三菱公司有一种热涂敷工艺，可以在高压带电导体表面均匀附上一层绝缘材料。缺点是需要增添流化床设备。
综上所述，在设计许可的情况下，尽可能地使用空气绝缘，满足上表的要求。
2、爬电距离
由于电力系统用户往往追求高可靠性，实践中我们要符合以下条件：高压开关柜中各组件及其支持绝缘件(纯瓷及有机绝缘件)的外绝缘爬电比距(高压电器组件外绝缘的爬电距离与额定电压之比)
对于纯瓷绝缘为18mm/kV，对于有机绝缘为20mm/kV。由于这一要求比较高，很多常规的元器件往往满足不了要求，这就要求我们告知元器件生产厂家加以定制。元器件生产厂家往往会采用不增加绝缘子高度而增多或增高裙边的方法。我们在选型时要注意裙边的高度与裙距比例不能太悬殊，另外，我们还应注意开关柜使用场所的环境条件，为了防止发生凝露，我们可以在开关柜中加入带自动控制的加热器。
3、五防联锁功能
为了防止现场操作人员无意识地实施错误的操作，从而导致事故，除了加强对操作人员的培训以及实施工作票制度，我们还应在开关柜的设计中加入强制联锁装置或采取提示性措施。对于开关柜而言，需提供五种防止误操作功能：
1)防止误分误合断路器
对于有人值守的变电站，可采用不同编号的红绿翻牌来实现。即每台断路器均对应唯一编号的红绿翻牌，平时红绿翻牌置于控制屏上。对于无人值守的变电站，由于断路器的分合均从远方操作，无法应用红绿翻牌方法，只能加入电气联锁。
2)防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车。这一功能一般都采用机械联锁进行强制性联锁。这一要求的原因是隔离开关和手车动静触头之间不具备分断和关合正常负荷电流的能力。万一误操作，会烧毁隔离开关和手车动静触头，事故还可能进一步扩大。
3)防止带电操合接地开关或挂接临时接地线。这一功能要求用机械联锁，因为它关系到人为短路接地。
4)防止带有临时接地线或接地开关合闸时送电。这一功能要求用机械联锁，目的也是为了防止人为短路接地。
5)防止人误入带电间隔。这一功能一般也采用机械联锁，目的是为了防止人员触电。
综上所述，为了实现五防功能，机械联锁必不可少。各种型号的开关柜，如GG-1A、XGN2、GGX2、JYN、KYN、KGN、GZSl均在机械联锁方面各具特色。多数采用机械零部件传动方式，一环扣一环，除非操作人员用外力将零部件损坏，否则只能按预定程序操作，可靠性高，但零部件结构复杂，对加工工艺要求较高。有时，我们也可采用机械程序锁方式，结构非常简单，但由于存在万能钥匙，很难完全避免操作人员误操作。而且，这一方式无法适应无人值守变电站的要求。在万不得已的情况下，如不带断路器的进线开关柜中，我们只能采用电磁锁方式，由于电磁锁、分压瓷瓶和导线均有损坏的可能，还需外部电源供电，可靠性差。至于高压带电显示装置，只能算是提示性措施，毫无可靠性可言，一般不推荐使用。当然，运行人员要想通过高压带电显示装置来了解哪段主回路在带电运行，又另当别论。
4、关于防护等级
为了防止人体接近高压开关柜的高压带电部分和触及运动部分，在设计开关柜时，我们应考虑要达到几级防护等级。
设计时我们要注意随着防护等级的提高，生产成本相应提高，散热条件变差，所以不能追求高的防护等级，一般以IP3X和IP4X为宜。
5、动稳定
在电力系统中，开关柜通常要能承受20kA，31.5kA，40kA甚至50kA的额定短路开断电流，当开关柜中通过如此大的电流时，相间及同相母线之间会产生很大的电动力。这时，我们需借助支撑绝缘子的支撑，使母线不会产生明显位移。一般而言，两个绝缘子之间的距离不应超过800毫米，对于某些薄弱环节还应给予加强。由于动稳定的理论计算极其复杂，一般设计时需依靠设计者的经验，最终需通过型式试验加以检验。
6、温升
电力系统中开关柜通常要能承受4000A及以下的正常工作电流，由于一次元器件通常处于密封的柜内运行，他们产生的热量很难散发到柜外，所以导致柜内温度升高。若温度超过以下极限值，便会烧毁元器件，酿成事故。
表3
部件
空气中SF6中油中
温度
(℃)
周围不超
过40℃时
的温升(K)
温度
(℃)
周围不超
过40℃时
的温升(K)
温度
(℃)
周围不超过
40℃时的温
升(K)
触头裸铜或裸铜合
金
75 35 105 65 80 40 镀银或镀镍105 65 105 65 90 50 镀锡90 50 90 50 90 50
螺栓或等效联接裸铜或裸铜合
金
90 50 115 75 100 60 镀银或镀镍115 75 115 75 100 60 镀锡105 65 105 65 100 60
可触及的部件温度(℃)周围不超过40℃时的温升(K)
正常操作中可触及70 30
正常操作中不需触及80
40
为了达到温升的限制条件，我们必须加强制造工艺。虽然我们可以采取在电气联接面上涂凡士林、导电膏、镀锡、镀银等种种措施，但最终的保证在于制造。可以说，运行中发生事故的绝大多数开关柜都是由于制造工艺不过关，从而导致温升过高引发的。当然，在结构设计中，我们要极力避免涡流现象的发生，实在无法避免时，可采用磁阻率高的材料。
实际工作中，深深感到开关柜的设计深度永无止境，有时，我们根本无法从理论上加以论证分析，只能求助于经验，求助于型式试验，这也许是每门学科发展的现状，也是它得以发展的根本原因。
