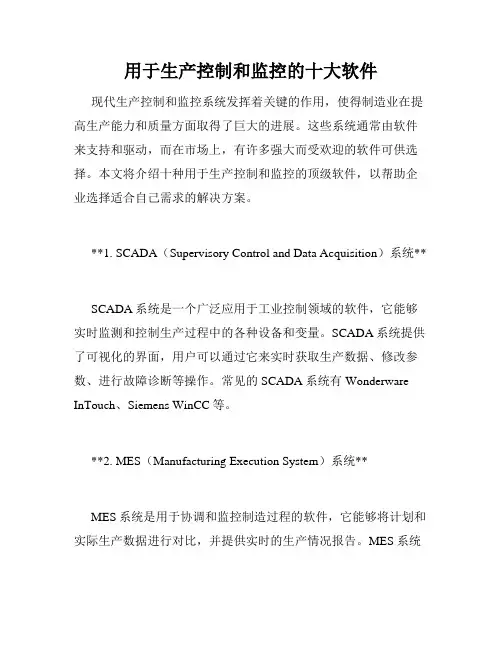

工业控制领域最常用的监控软件
1、InTouch：
Wonderware的InTouch软件是最早进入我国的组态软件。在80年代末、90年代初，基于Windows3.1的InTouch软件曾让我们耳目一新，并且InTouch提供了丰富的图库。但是，早期的InTouch软件采用DDE方式与驱动程序通信，性能较差，最新的InTouch7.0版已经完全基于32位的Windows平台，并且提供了OPC支持。

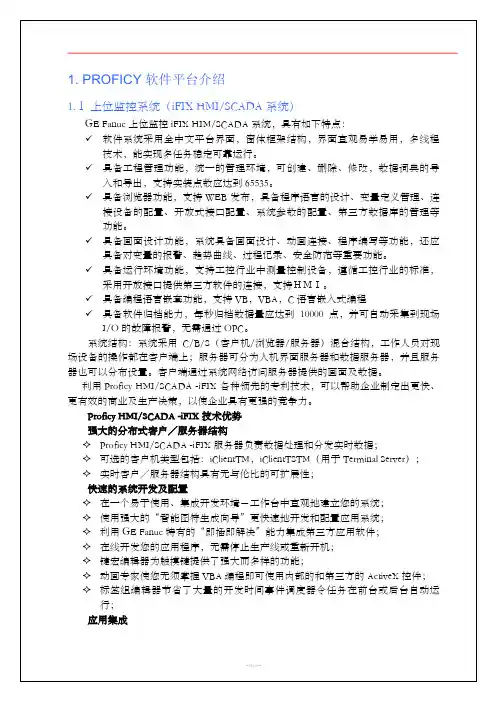

2、iFix：
Intellution公司以Fix组态软件起家，1995年被爱默生收购，现在是爱默生集团的全资子公司，Fix6.x软件提供工控人员熟悉的概念和操作界面，并提供完备的驱动程序（需单独购买）。Intellution将自己最新的产品系列命名为iFiX，在iFiX中，Intellution提供了强大的组态功能，但新版本与以往的6.x版本并不完全兼容。原有的Script语言改为VBA
（Visual Basic For Application），并且在内部集成了微软的VBA开发环境。遗憾的是，Intellution并没有提供6.1版脚本语言到VBA的转换工具。
在iFiX中，Intellution的产品与Microsoft的操作系统、网络进行了紧密的集成。Intellution也是OPC（OLE for Process Control）组织的发起成员之一。iFiX的OPC组件和驱动程序同样需要单独购买。

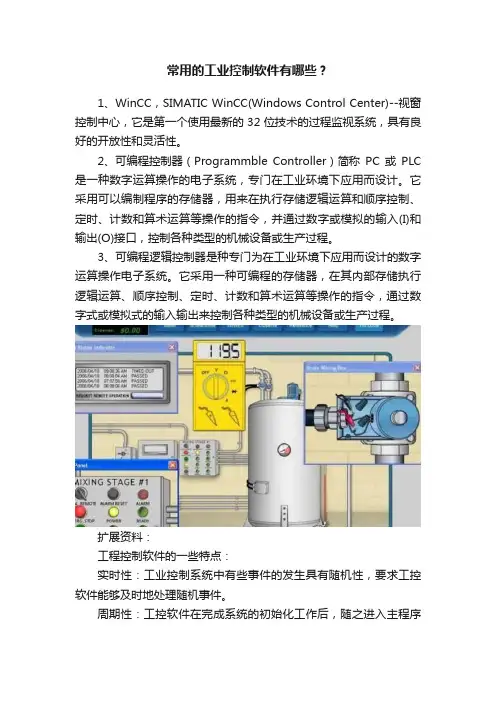

3、WinCC：
Simens的WinCC也是一套完备的组态开发环境，Simens提供类C语言的脚本，包括一个调试环境。WinCC内嵌OPC支持，并可对分布式系统进行组态。但WinCC的结构较复杂，用户最好经过Simens的培训以掌握WinCC的应用。
4、组态王：
组态王是国内第一家较有影响的组态软件开发公司（更早的品牌多数已经湮灭）。组态王提供了资源管理器式的操作主界面，并且提供了以汉字作为关键字的脚本语言支持。组态王也提供多种硬件驱动程序。
5、ForceControl（力控）：
大庆三维公司的ForceControl（力控）从时间概念上来说，力控也是国内较早就已经出现的组态软件之一。只是因为早期力控一直没有作为正式商品广泛推广，所以并不为大多数人所知。大约在93年左右，力控就已形成了第一个版本，只是那时还是一个基于DOS和VMS的版本。后来随着Windows3.1的流行，又开发出了16位Windows版的力控。但直至Windows95版本的力控诞生之前，他主要用于公司内部的一些项目。32位下的1.0版的力控，在体系结构上就已经具备了较为明显的先进性，其最大的特征之一就是其基于真正意义的分布式实时数据库的三层结构，而且其实时数据库结构可为可组态的活结构。在1999~2000年期间，力控得到了长足的发展，最新推出的2.0版在功能的丰富
特性、易用性、开放性和I/O驱动数量，都得到了很大的提高。在很多环节的设计上，力控都能从国内用户的角度出发，即注重实用性，又不失大软件的规范。另外，公司在产品的培训、用户技术支持等方面投入了较大人力，相信在较短时间内，力控软件产品将在工控软件界形成巨大的冲击。
6、GE的Cimplicity
7、RSView Supervisory Edition是罗克韦尔自动化发布的，基于
Windows2000操作系统的人机界面软件，它用于监视，控制并获得全企业内所有的生产操作的数据。
图形监控组态软件的详细技术要求说明 概述 运行平台(向下兼容): 服务器操作系统:Windows Server 2012 64 位中文标准版: 客户端操作系统:Windows 8/win7 R2 64 位: 关系型数据软件:Microsoft SQL Server 2014 Standard&Enterprise。 实时数据通信/处理服务器从现场 PLC、RTU 等控制器中或第三方系统的数据源实时采集数据，并对数据进行处理和运算(包括实时数据的采集、报警处理、数据加工等)。用户通过监控计算机获取系统的各种实时数据，以图形、动画、趋势等各种方式展示，并进行监视和控制:对于需要即时归档存储的数据，实时数据通信/处理服务器直接将这些数据推入实时历史数据进行存储，且用户能够在监控计算机的监控画面中方便的直接调用历史数据的趋势、数据查询、数据统计报表等。如:1)实时的监控画面:2)实时/历史报警:3)实时/历史的趋势:4)各种报表:5)数据挖掘: 6)系统内各种数据的任意查询等。 系统总体架构要求采用基于系统平台的整体解决方案来架构系统，支持面向对象的开发技术和.NET、C#、Java等高级编程语言，采用面向对象的设计，以设备为中心，具备设备对象及代码重用性。为了确保系统维护管理的高效性，该重用性应通过面向对象设计方式实现，包括对所有对象的派生和继承等: 能够对系统进行集中开发、集中诊断和集中管理，支持以部署(Deploy)的方式来远程部署和管理整个应用工程。平台具有良好的开放性，支持 OPC、DDE 和Suitelink 等通讯协仪，并且能够提供支持厂区一、二期 I/O 设备的设备驱动程序，包括:PLC、控制器、智能分析仪、RTU 等，即提供这些设备的驱动程序不需用户再另外购买: 通过工程师站可以完成对数据采集、数据处理、模型构建、组态配置、应用功能开发、远程分布式部署和工程管理等功能模块的创建和管理维护。工程师站可以在线的对整个系统操作员站、中央服务器负责的数据采集、数据处理等功能进行动态的在线开发、调试、配置和管理维护，而不影响正在运行的系统功能行，修改维护完成后，能够进行不停机的系统功能更新和部署。 客户端只作为监视控制功能，核心数据处理工作与客户端分离，由中央服务

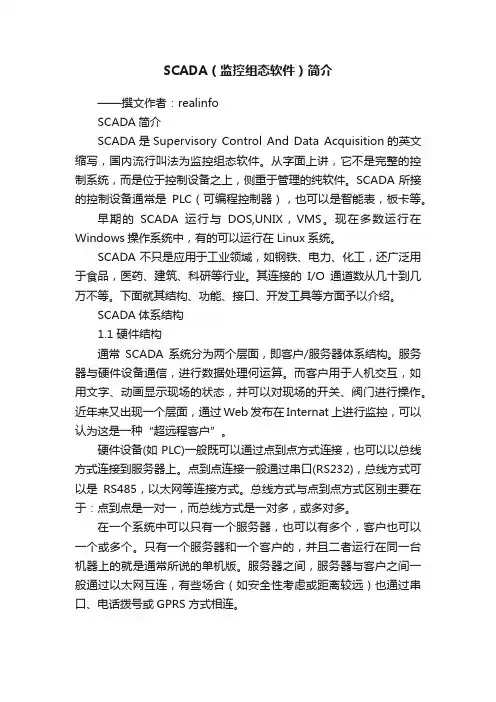

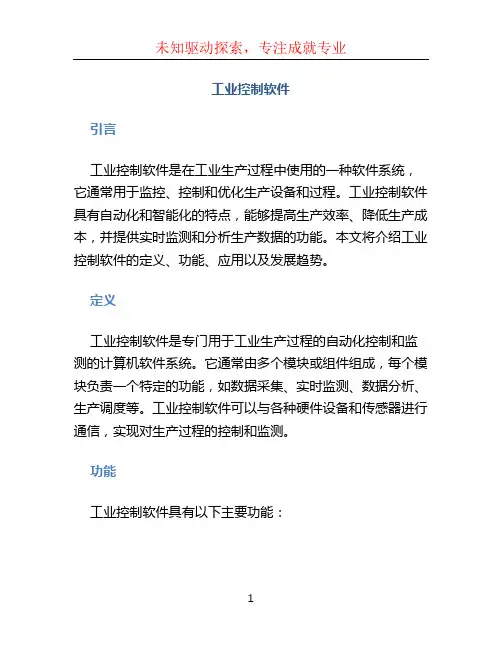

组态软件，又称组态监控软件系统软件。译自英文SCADA,即Supervisory Control and Data Acquisition(数据采集与监视控制)。它是指一些数据采集与过程控制的专用软件。它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。 特点 组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为“组态式监控软件”。“组态(Configure)”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”。它有时候也称为“二次开发”，组态软件就称为“二次开发平台”。“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理 组态软件是有专业性的。一种组态软件只能适合某种领域的应用。组态的概念最早出现在工业计算机控制中。如DCS(集散控制系统)组态，PLC（可编程控制器）梯形图组态。人机界面生成软件就叫工控组态软件。在其他行业也有组态的概念，如AutoCAD，PhotoShop等。不同之处在于，工业控制中形成的组态结果是用在实时监控的。从表面上看，组态工具的运行程序就是执行自己特定的任务。工控组态软件也提供了编程手段，一般都是内置编译系统，提供类BASIC语言，有的支持VB，现在有的组态软件甚至支持C#高级语言。 组态软件大都支持各种主流工控设备和标准通信协议，并且通常应提供分布式数据管理和网络功能。对应于原有的HMI（人机接口软件，Human Machine Interface）的概念，组态软件还是一个使用户能快速建立自己的HMI的软件工具或开发环境。在组态软件出现之前，工控领域的用户通过手工或委托第三方编写HMI应用，开发时间长，效率低，可靠性差；或者购买专用的工控系统，通常是封闭的系统，选择余地小，往往不能满足需求，很难与外界进行数据交互，升级和增加功能都受到严重的限制。组态软件的出现使用户可以利用组态软件的功能，构建一套最适合自己的应用系统。随着它的快速发展，实时数据库、实时控制、SCADA、通讯及联网、开放数据接口、对I/O设备的广泛支持已经成为它的主要内容监控组态软件将会不断被赋予新的内容。 国外进口品牌组态软件 国外组态软件： 1、InTouch：Wonderware（万维公司）是Invensys plc“生产管理”部的一个运营单位，是全球工业自动化软件的领先供应商。 Wonderware的InTouch软件是最早进入我国的组态软件。在80年代末、90年代初，基于Windows3.1的InTouch软件曾让我们耳目一新，并且InTouch提供了丰
