药物晶型
物质在结晶时由于受各种因素影响，使分子内或分子间键合方式发生改变，致使分子或原子在晶格空间排列不同，形成不同的晶体结构。同一物质具有两种或两种以上的空间排列和晶胞参数，形成多种晶型的现象称为多晶现象(polymorphism)。虽然在一定的温度和压力下，只有一种晶型在热力学上是稳定的，但由于从亚稳态转变为稳态的过程通常非常缓慢，因此许多结晶药物都存在多晶现象。固体多晶型包括构象型多晶型、构型型多晶型、色多晶型和假多晶型。

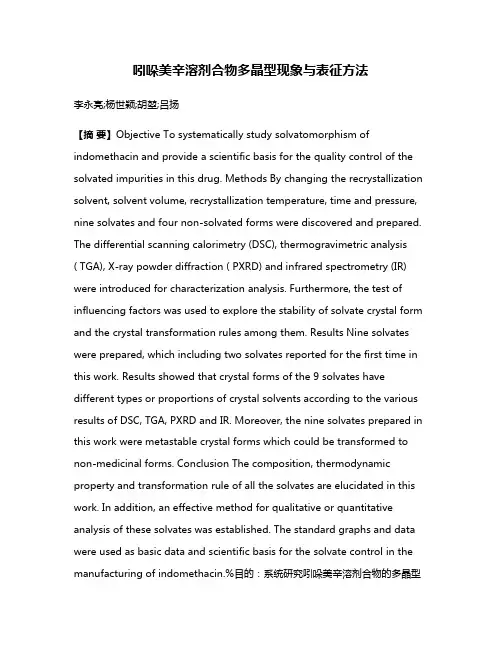

同一药物的不同晶型在外观、溶解度、熔点、溶出度、生物有效性等方面可能会有显著不同，从而影响了药物的稳定性、生物利用度及疗效,该种现象在口服固体制剂方面表现得尤为明显。药物多晶型现象是影响药品质量与临床疗效的重要因素之一，因此对存在多晶型的药物进行研发以及审评时，应对其晶型分析予以特别的关注。目前鉴别晶型主要是针对不同的晶型具有不同的理化特性及光谱学特征来进行的，现将几种常用且特征性强、区分度高的方法介绍如下，以供参考。
1 X-射线衍射法（X-ray diffraction）
X-射线衍射是研究药物晶型的主要手段，该方法可用于区别晶态和非晶态，鉴别晶体的品种，区别混合物和化合物，测定药物晶型结构，测定晶胞参数（如原子间的距离、环平面的距离、双面夹角等），还可用于不同晶型的比较。X-射线衍射法又分为粉末衍射和单晶衍射两种，前者主要用于结晶物质的鉴别及纯度检查，后者主要用于分子量和晶体结构的测定。
1.1 粉末衍射粉末衍射是研究药物多晶型的最常用的方法。粉末法研究的对象不是单晶体，而是众多取向随机的小晶体的总和。每一种晶体的粉末X-射线衍射图谱就如同人的指纹，利用该方法所测得的每一种晶体的衍射线强度和分布都有着特殊的规律，以此利用所测得的图谱，可获得出晶型变化、结晶度、晶构状态、是否有混晶等信息。该方法不必制备单晶，使得实验过程更为简便，但在应用该方法时，应注意粉末的细度，而且在制备样品时需特别注意研磨过筛时不可发生晶型的转变。
1.2 单晶衍射单晶衍射是国际上公认的确证多晶型的最可靠方法，利用该方法可获得对晶体的各晶胞参数，进而确定结晶构型和分子排列，达到对晶型的深度认知。而且该方法还可用于结晶水/溶剂的测定，以及对成盐药物碱基、酸根间成键关系的确认。然而，由于较难得到足够大小和纯度的单晶，因此该方法在实际操作中存在一定困难。
2 红外吸收光谱法
不同晶型药物分子中的某些化学键键长、键角会有所不同，致使其振动-转动跃迁能级不同，与其相应的红外光谱的某些主要特征如吸收带频
率、峰形、峰位、峰强度等也会出现差异，因此红外光谱可用于药物多晶型研究。目前已知的由于晶型不同引起红外光谱不同的药物有甲苯咪唑等20多个品种。
红外光谱法常用的样品制备方法有KBr压片法、石蜡糊法、漫反射法以及衰减全反射法（attenuated total reflection, ATR）等。考虑到研磨可能会导致药物晶型的改变，所以在用红外光谱法进行药物晶型测定时多采用石蜡油糊法，或采用扩散反射红外傅里叶变化光谱法（DRIFT）。近些年来，随着计算机及分析软件的发展，近红外傅里叶变换拉曼光谱法（NIR-FTRS）也应用在药物多晶型的定性、定量研究中，它融合了NIR速度快、不破坏样品，不需试剂、可透过玻璃或石英在线测定的优势[6]和拉曼光谱不需专门制备样品以及对固体药物晶型变化灵敏的特点，可视为传统红外光谱法研究药物多晶型的一种延伸。
红外光谱法较为简便、快速，然而对于部分晶型不同而红外图谱相同或差别不大的药物，红外光谱就难以区分了，如苯乙阿托品的晶型I和晶型II的红外光谱一致；而且有时图谱的差异也可能是由于样品纯度不够，晶体的大小，研磨过程的转晶等导致的分析结果偏差。这时就需要同时采取其他方法共同确定样品的晶型。
3 熔点法和热台显微镜法
如上所述，药物晶型不同，熔点可能会有差异，除常见的毛细管法和熔点测定仪方法外，热台显微镜也是通过熔点研究药物多晶型存在的常见方法之一，该方法能直接观察晶体的相变、熔化、分解、重结晶等热力学动态过程，因此利用该工具照药典规定进行熔点测定可初步判定药物是否存在多晶现象。
部分药物多晶型之间熔点相差幅度较小，甚至无差别，故以熔点差异确定多晶型，只是初步检测方法之一。一般来说，晶型稳定性越高熔点也越高；两种晶型的熔点差距大小，可以相对地估计出它之间的稳定性关系。如果两种晶型熔点相差不到1℃时，则这两种晶型在结晶过程中就可以同时析出，且两者的相对稳定性较难判别。两者熔点越接近，不稳定的晶型越不易得到。
4 热分析法
不同晶型，升温或冷却过程中的吸、放热也会有差异。热分析法就是在程序控温下，测量物质的物理化学性质与温度的关系，并通过测得的热分析曲线来判断药物晶型的异同。热分析法主要包括差示扫描量热法、差热分析法和热重分析法。
4.1 差示扫描量热法（differential scanning calorimeter, DSC） DSC 是在程序控制下，通过不断加热或降温，测量样品与惰性参比物（常用
α-Al2O3）之间的能量差随温度变化的一种技术。DSC多用于分析样品的熔融分解情况以及是否有转晶或混晶现象。
4.2 差热分析法（differential thermal analysis, DTA） DTA和DSC 较为相似，所不同的是，DTA是通过同步测量样品与惰性参比物的温度差来判定物质的内在变化。各种物质都有自己的差热曲线，因此DTA是物质物理特性分析的一种重要手段。
4.3 热重分析法（thermogravimetric analysis, TGA） TGA是在程序控制下，测定物质的质量随温度变化的一种技术，适用于检查晶体中溶剂的丧失或样品升华、分解的过程，可推测晶体中含结晶水或结晶溶剂的情况，从而可快速区分无水晶型与假多晶型。
热分析法所需样品量少，方法简便，灵敏度高，重现性好，在药物多晶型分析中较为常用。
5 偏光显微镜法
偏光显微镜除了含有一般光学显微镜的结构外，最主要的特点是装有两个偏光零件，即装在载物台下方的起偏镜(又称下偏光镜)和装在镜筒中的分析镜(又称上偏光镜)。两镜均由人工合成偏光片组成，通过角度的调整，可将射入光源转换成正交偏光。正因为如此，该方法主要适用于透明固体药物。
透明固体药物的观测一般是在正交偏光下进行。由于晶体结构不同和偏光射入时的双折射作用，在偏光显微镜上、下偏光镜的正交作用下，晶体样品置于载物台上旋转360º时，则晶体显现短暂的隐失和闪亮，晶体隐失时晶体与偏振器振动力向所成的交角称为消光角，通过不同的消光角，即可决定晶体所属的晶型]。
偏光显微镜法还可研究晶型间的相变，可以准确测定晶体熔点；对于具有各项向异性的动植物材料(如纤维蛋白、淀粉粒)的结构，具有特殊的鉴定作用。
6 核磁共振法
不同晶型结构中分子中的原子所处化学环境存在细微差异，类似核对施加的外磁场即产生不同的响应，致使类似核在不同化学位移处发生共振，因此其13C—NMR谱图不同，通过对不同晶型图谱的对比，即可判断药物是否存在多晶现象，通过与已知晶型的13C—NMR比较，也可获得测试样品的具体晶型。尤其是近年来出现的固态13C—NMR、高效质子去耦合、交叉极化(CP)、幻角自旋(CAS)等新技术的应用，使得我们能获得高分辨率的
13C—NMR谱，这种谱图能给出有关动力学和局部化学环境的详细原子水平的信息，因此利这种高分辨率的13C—NMR谱图可进行多晶型的混晶分析以及某种特征晶型的测定。
扫描隧道显微镜法
扫描隧道显微镜可使人类能够直接观察到晶体表面上的单个原子及其排列状态，并能够研究其相应的物理和化学特性；可以直接观测晶体的晶
格和原子结构、晶面分子原子排列、晶面缺陷等。因此STM用于药物多晶型研究非常有利，具有广阔的应用前景。
8 溶解度方法
如前所叙，药物的不同晶型的自由能不同，导致了其溶解度不同，一般说来，自由能越大，晶型越不稳定，溶解度越大；反之则小。在实践中常测定各晶型再不同温度下的溶解度，并绘制出溶解度（Cs）-温度（T）曲线。通过测定Cs-T曲线，可以区分出不同的晶型，如有相交的曲线，还可得到其热力学转变温度（Tp）
9 药物多晶型计算机辅助预测
近年来，随着计算机技术的发展，计算机辅助预测药物晶型也有了较大进展。例如，在固体药物结构已知的前提下，运用商业程序Polymorph Predictor, 通过计算点阵能量最小化方法寻找能量上可能的晶体结构和分子排列规律，并将它们按能量大小排列，计算出不同洁净条件下的最可能生成的晶型。但该方法在药物中的成功率目前还较低。
10 其他
除上述常见的的几种方法外，还可根据不同晶型药物因分子或原子在晶格空间排列不同所导致在密度、折射率、吉布斯自由能等方面的差异，通过测定药物的密度、折光率或采用磁性异向仪和膨胀计等仪器进行不同晶型的确定；对于存在色多晶型药物，还可通过观察药物的颜色，推测药物动物晶型。另外随着科学技术的进步，随着对化学物质细微结构认识的加深，相信还会有新的技术手段可用于药物晶型的研究。
11 结语
上述所提及的药物晶型确定方法多数仅能反映药物不同晶型某一方面的物理性质，因此，不同测试手段的综合运用，可达到对药物晶型的全面认识。近年来出现的红外与热显微镜法，以及差示扫描量热法与热台显微镜法联用方法即是该思路的一种体现。

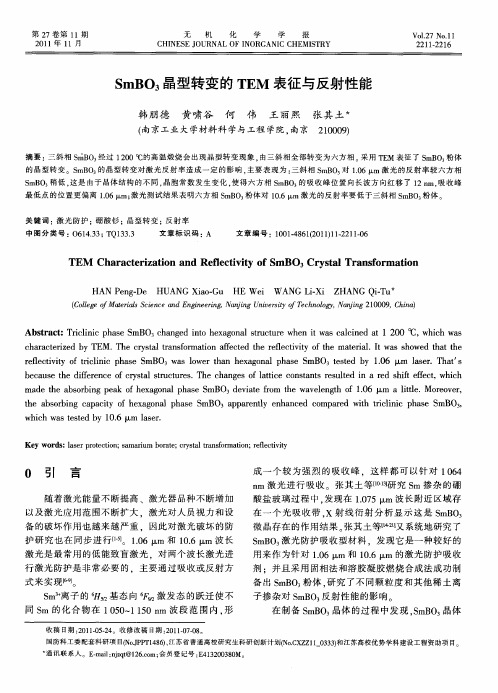

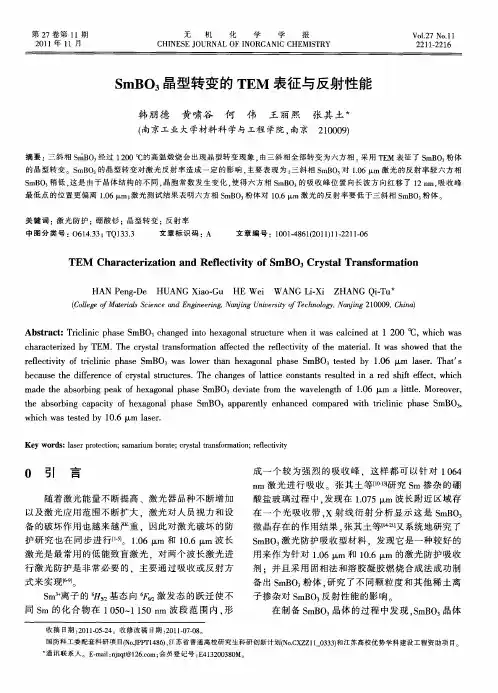

材料的表征方法 2.3.1 X 一射线衍射物相分析 粉末X 射线衍射法，除了用于对固体样品进行物相分析外，还可用来测定晶体 结构的晶胞参数、点阵型式及简单结构的原子坐标。X 射线衍射分析用于物相分析 的原理是:由各衍射峰的角度位置所确定的晶面间距d 以及它们的相对强度Ilh 是物 质的固有特征。而每种物质都有特定的晶胞尺寸和晶体结构，这些又都与衍射强 度和衍射角有着对应关系，因此，可以根据衍射数据来鉴别晶体结构。此外，依 据XRD 衍射图，利用Schercr 公式: θ λθβcos )2(L K = 式中p 为衍射峰的半高宽所对应的弧度值;K 为形态常数，可取0.94或0.89;为X 射线波长，当使用铜靶时，又1.54187 A; L 为粒度大小或一致衍射晶畴大小;e 为 布拉格衍射角。用衍射峰的半高宽FWHM 和位置(2a)可以计算纳米粒子的粒径， 由X 一射线衍射法测定的是粒子的晶粒度。样品的X 一射线衍射物相分析采用日本理 学D/max-rA 型X 射线粉末衍射仪，实验采用CuKa 1靶，石墨单色器，X 射线管电压 20 kV ，电流40 mA ，扫描速度0.01 0 (2θ) /4 s ，大角衍射扫描范围5 0-80 0，小角衍 射扫描范围0 0-5 0o 2.3.2热分析表征 热分析技术应用于固体催化剂方面的研究，主要是利用热分析跟踪氧化物制 备过程中的重量变化、热变化和状态变化。本论文采用的热分析技术是在氧化物 分析中常用的示差扫描热法(Differential Scanning Calorimetry, DSC)和热重法 ( Thermogravimetry, TG )，简称为DSC-TG 法。采用STA-449C 型综合热分析仪(德 国耐驰)进行热分析，N2保护器。升温速率为10 0C.1min - . 2.3.3扫描隧道显微镜 扫描隧道显微镜有原子量级的高分辨率，其平行和垂直于表面方向的分辨率 分别为0.1 nm 和0.01nm ，即能够分辨出单个原子，因此可直接观察晶体表面的近原 子像;其次是能得到表面的三维图像，可用于测量具有周期性或不具备周期性的 表面结构。通过探针可以操纵和移动单个分子或原子，按照人们的意愿排布分子 和原子，以及实现对表面进行纳米尺度的微加工，同时，在测量样品表面形貌时， 可以得到表面的扫描隧道谱，用以研究表面电子结构。测试样品的制备:将所制 的纳米Fe203粉末分散在乙醇溶液中，超声分散30 min 得红色悬浊液，用滴管吸取 悬浊液滴在微栅膜上，干燥，在离子溅射仪上喷金处理。采用JSM-6700E 场发射扫 描电子显微镜旧本理学)，JSM-6700E 场发射扫描电子显微镜分析样品形貌和粒 径，加速电压为5.0 kV o 2.3.4透射电子显微镜 透射电镜可用于观测微粒的尺寸、形态、粒径大小、分布状况、粒径分布范 围等，并用统计平均方法计算粒径，一般的电镜观察的是产物粒子的颗粒度而不 是晶粒度。高分辨电子显微镜(HRTEM)可直接观察微晶结构，尤其是为界面原 子结构分析提供了有效手段，它可以观察到微小颗粒的固体外观，根据晶体形貌 和相应的衍射花样、高分辨像可以研究晶体的生长方向。测试样品的制备同SEM
材料表征的方法 1．Elemental Analysis 元素分析 Atomic absorption spectroscopy 原子吸收光谱 Auger electron spectroscopy (AES) 俄歇电子能谱 Electron probe microanalysis (EPMA) 电子探针微分析 Electron spectroscopy for chemical analysis (ESCA) 化学分析电子能谱 Energy dispersive spectroscopy (EDS) 能量色散谱 Flame photometry 火焰光度法 Wavelength dispersive spectroscopy (WDS) X-ray fluorescence X射线荧光 2. Molecular and Solid State Analysis 分子与固态分析 Chromatography [gas chromatography (GC), size exclusion chromatography (SEC)] 色谱[气相色谱，体积排除色谱] Electron diffraction 电子衍射 Electron microscopy [scanning electron microscopy (SEM), transmission electron microscopy (TEM), scanning TEM (STEM)] 电子显微镜 Electron spin resonance (ESR) 电子自旋共振 Infrared spectroscopy (IR) 红外光谱 Mass spectrometry 质谱 Mercury porosimetry 压汞法 Mossbauer spectroscopy 穆斯堡尔谱 Nuclear magnetic resonance (NMR) 核磁共振 Neutron diffraction 中子衍射 Optical microscopy 光学显微镜 Optical rotatory dispersion (ORD) 旋光色散 Raman spectroscopy 拉曼光谱 Rutherford back scattering (RBS) 卢瑟福背散射 Small angle x-ray scattering (SAXS) 小角X射线散射 Thermal analysis [differential scanning calorimetry (DSC), thermal gravimetric analysis (TGA), differential thermal analysis (DTA) temperature desorption spectroscopy (TDS), thermomechanical analysis (TMA)] 热分析[差示扫描量热计法，热-重分析，微分热分析，升温脱附，热机械分析] UV spectroscopy 紫外光谱 X-ray techniques [x-ray photoelectron spectroscopy (XPS), x-ray diffraction (XRD), x-ray emission, x-ray absorption] X射线技术[x射线光电子能谱，x射线衍射，x射线发射，x射线吸收] 3. Surface Characterization Techniques 表面表征技术
第一章XRD 1.X射线的定义、性质、连续X射线和特征X射线的产生、特点。 答：X射线定义：高速运动的粒子与某种物质相撞击后猝然减速，且与该物质中的内层电子相互作用而产生的。性质：看不见；能使气体电离，使照相底片感光，具有很强的穿透能力，还能使物质发出荧光；在磁场和电场中都不发生偏转；当穿过物体时只有部分被散射；能杀伤生物细胞。 连续X射线产生：经典物理学解释——由于极大数量的电子射到阳极上的时间和条件不相同，因而得到的电磁波将具有连续的各种波长，形成连续X射线谱。量子力学解释——大量的电子在到达靶面的时间、条件均不同，而且还有多次碰撞，因而产生不同能量不同强度的光子序列，即形成连续谱。特点：强度随波长连续变化 特征X射线产生：当管电压达到或高于某一临界值时，阴极发出的电子在电场的加速下，可以将物质原子深层的电子击到能量较高的外部壳层或击出原子外，使原子电离。此时的原子处于激发态。处于激发态的原子有自发回到激发态的倾向，此时外层电子将填充内层空位，相应伴随着原子能量降低。原子从高能态变为低能态时，多出的能量以X射线的形式释放出来。因物质一定，原子结构一定，两特定能级间的能级差一定，故辐射出波长一定的特征X射线。特点：仅在特定的波长处有特别强的强度峰。 2.X射线与物质的相互作用 答：X射线与物质的相互作用，如图所示 一束X射线通过物体后，其强度因散射和吸收而被衰减，并且吸收是造成强度衰减的主要原因。 散射分为两部分，即相干散射和不相干散射。当X射线照射到物质的某个晶面时可以产生反射线，当反射线与X射线的频率、位相一致时，在相同反射方向上的各个反射波相互干涉，产生相干散射；当X射线经束缚力不大的电子或自由电子散射后，产生波长比入射X射线波长长的X射线，且波长随着散射方向的不同而改变，这种现象称为不相干散射。其中相干散射是X射线在晶体中产生衍射现象的基础。 物质对X射线的吸收是指X射线通过物质时，光子的能量变成了其它形式的能量，即产生了光电子、俄歇电子和荧光X射线。当X射线入射到物质的内层时，使内层的电子受激发而离开物质的壳层，则该电子就是光电子，与此同时产生内层空位。此时，外层电子将填充到内层空位，相应伴随着原子能量降低，放出的能量就是荧光X射线。当放出的荧光X射线回到外层时，将使外层电子受激发，从而产生俄歇电子而出去。产生光电子和荧光X射线的过程称为光电子效应，产生俄歇电子的过程称为俄歇效应。示意图见下：
做模拟的时候物性方法的选择是十分关键的，选择的十分正确关系着运行后的结果。是一个难点，高难点，而此内容与化工热力学关系十分紧密。 首先要明白什么是物性方法？比如我们做一个很简单的化工过程计算，一股100C,1atm的水-乙醇(1:1的摩尔比，1kmol/h）的物料经过一个换热器后冷却到了80C,0.9atm,问如分别下值是多少？1.入口物料的密度，汽相分率。2.换热器的负荷。3.出口物料的汽相分率，汽相密度，液相密，还可以问物料的粘度，逸度，活度，熵等等。以上的值怎么计算出来？ 好，我们来假设进出口的物料全是理想气体，完全符合理想气体的行为，则其密度可以使用PV=nRT计算出来。并且汽相分率全为1，即该物料是完全气体。由于理想气体的焓与压力无关，则换热器的负荷可以根据水和乙醇的定压热熔计算出来。在此例当中，描述理想气体行为的若干方程，比如涉及至少如下2个方程：1.pv=nRT，2.dH=CpdT. 这就是一种物性方法（aspen plus中称为ideal property method)。简单的说，物性方法就是计算物流物理性质的一套方程，一种物性方法包含了若干的物理化学计算公式。当然这例子选这种物性方法显然运行结果是错误的，举这个例子主要是让大家对物性方法有个概念。对于水-乙醇体系在此两种温度压力下，如果当作理想气体来处理，其误差是比较大的，尤其对于液相。按照理想气体处理的话，冷却后仍然为气体，不应当有液相出现。那么应该如何计算呢？想要准确的计算这一过程需要很多复杂的方程，而这些方程如果需要我们用户去一个个选择出来，则是一件相当麻烦的工作，并且很容易出错。好在模拟软件已经帮我做了这一步，这就是物性方法。对于本例，我们对汽相用了状态方程，srk,液相用了活度系数方程(nrtl,wilson,等等），在aspen plus中将此种方法叫做活度系数法。如果你选择nrtl方程，就称为nrtl方法，wilson方程就成为wilson物性方法(wilson property method)。 在aspen plus中（或者化工热力学中）有两大类十分重要的物性方法，对于初学者而言，了解到此两类物性方法，基本上就可以开始着手模拟工作了。大体而言，根据液相混合物逸度的计算方法的不同，物性方法可以分为两大类：状态方程法和活度系数法。状态方程法使用状态方程来计算汽相及液相的逸度，而活度系数法使用状态方程计算汽相逸度，但是通过活度系
精品文档 目录1 前言 0 2 表征方法 (1) 2.1 红外光谱法(IR) (1) 2.2 核磁共振法(NMR) (3) 2.3 热分析法 (3) 2.4 扫描电镜法 (5) 2.5 X-射线衍射法 (5) 2.6 原子力显微镜法 (6) 2.7 透射电镜法 (7) 3 聚合物表征的相关研究 (8) 4 结论 (8) 参考文献 (9)
精品文档 聚合物表征方法概述 摘要：介绍了常规的聚合物的表征方法，具体叙述了红外光谱(IR)、X射线衍射(XRD)、透射电镜(TEM)、核磁共振(NMR)等的原理、方法、特点、局限性及改进方法并展望了聚合物表征方法的发展趋势。 关键词: 聚合物表征方法 Summary of polymer characterization methods Abstrac t：The conventional polymer characterization methods were introduced in this paper. The principle, method, characteristics infrared spectra (IR), X-ray diffraction (XRD), transmission electron microscopy (TEM) and the nuclear magnetic resonance (NMR) have been described, the limitations, the improved method and the predicts the development trend of those polymer characterization methods have been summarized. Keyword：polymer characterization method 1 前言 功能高分子是指具有某些特定功能的高分子材料[1]。它们之所以具有特定的功能，是由于在其大分子链中结合了特定的功能基团，或大分子与具有特定功能的其他材料进行了复合，或者二者兼而有之。功能高分子材料从20世纪50年代才初露端倪，到70年代方成为高分子学科的一个分支，目前正处于成长时期。它是在合成或天然高分子原有力学性能的基础上，再赋予传统使用性能以外的各种特定功能而制得的一类高分子[2]。一般在功能高分子的主链或侧链上具有显示某种功能的基团，其功能性的显示往往十分复杂，不仅决定于高分子链的化学结构、结构单元的序列分布、分子量及其分布、支化、立体结构等一级结构，还决定于高分子链的构象、高分子链在聚集时的高级结构等，后者对生物活性功能的显示更为重要[3]。
化学化工学院材料化学专业实验报告 实验名称：材料基本表征方法 年级： 2010级 日期： 2012—9—12 姓名： 学号： 同组人： 一、预习部分 1、材料的表征方法： 1.1 X 一射线衍射物相分析 粉末X 射线衍射法，除了用于对固体样品进行物相分析外，还可用来测定晶体 结构的晶胞参数、点阵型式及简单结构的原子坐标。X 射线衍射分析用于物相分析 的原理是:由各衍射峰的角度位置所确定的晶面间距d 以及它们的相对强度Ilh 是物 质的固有特征。而每种物质都有特定的晶胞尺寸和晶体结构，这些又都与衍射强 度和衍射角有着对应关系，因此，可以根据衍射数据来鉴别晶体结构。此外，依 据XRD 衍射图，利用Schercr 公式: θ λθβcos )2(L K = 式中p 为衍射峰的半高宽所对应的弧度值;K 为形态常数，可取0.94或0.89;为X 射线波长，当使用铜靶时，又1.54187 A; L 为粒度大小或一致衍射晶畴大小；e 为 布拉格衍射角。用衍射峰的半高宽FWHM 和位置(2a)可以计算纳米粒子的粒径。 1.2热分析表征 热分析技术应用于固体催化剂方面的研究，主要是利用热分析跟踪氧化物制 备过程中的重量变化、热变化和状态变化。. 1.3扫描隧道显微镜 扫描隧道显微镜有原子量级的高分辨率，其平行和垂直于表面方向的分辨率 分别为0.1 nm 和0.01nm ，即能够分辨出单个原子，因此可直接观察晶体表面的近原 子像;其次是能得到表面的三维图像，可用于测量具有周期性或不具备周期性的 表面结构。通过探针可以操纵和移动单个分子或原子，按照人们的意愿排布分子 和原子，以及实现对表面进行纳米尺度的微加工，同时，在测量样品表面形貌时， 可以得到表面的扫描隧道谱，用以研究表面电子结构。 1.4透射电子显微镜 透射电镜可用于观测微粒的尺寸、形态、粒径大小、分布状况、粒径分布范 围等，并用统计平均方法计算粒径，一般的电镜观察的是产物粒子的颗粒度而不 是晶粒度。高分辨电子显微镜(HRTEM)可直接观察微晶结构，尤其是为界面原 子结构分析提供了有效手段，它可以观察到微小颗粒的固体外观，根据晶体形貌 和相应的衍射花样、高分辨像可以研究晶体的生长方向。 1.5 X 射线能量弥散谱仪 每一种元素都有它自己的特征X 射线，根据特征X 射线的波长和强度就能得 出定性和定量的分析结果，这是用X 射线做成分分析的理论依据。EDS 分析的元 素范围Be4-U9a ，一般的测量限度是0.01%，最小的分析区域在5~50A ，分析时 间几分钟即可。X 射线能谱仪是一种微区微量分析仪。用谱仪做微区成分分析的 最小区域不仅与电子束直径有关，还与特征X 射线激发范围有关，通常此区域范
纳米材料的表征及其催化效果评价方式纳米材料的表征主要目的是确定纳米材料的一些物理化学特性如形貌、尺寸、粒径、等电点、化学组成、晶型结构、禁带宽度和吸光特性等。 纳米材料催化效果评价方式主要是在光照（紫外、可见光、红外光或者太阳光）条件下纳米材料对一些污染物质（甲基橙、罗丹明B、亚甲基蓝和Cr6+等）的降解或者对一些物质的转化（用于选择性的合成过程）。评价指标为污染物质的去除效率、物质的转化效率以及反应的一级动力学常数k的大小。
1 、结构表征 XRD，ED，FT-IR, Raman，DLS 2 、成份分析 AAS，ICP-AES，XPS，EDS 3 、形貌表征 TEM，SEM，AFM 4 、性质表征-光、电、磁、热、力等 … UV-Vis，PL，Photocurrent
1. TEM TEM为透射电子显微镜，分辨率为～，放大倍数为几万～百万倍，用于观察超微结构，即小于微米、光学显微镜下无法看清的结构。TEM是一种对纳米材料形貌、粒径和尺寸进行表征的常规仪器，一般纳米材料的文献中都会用到。 The morphologies of the samples were studied by a Shimadzu SSX-550 field-emission scanning electron microscopy (SEM) system, and a JEOL JEM-2010 transmission electron microscopy (TEM)[1]. 一般情况下，TEM还会装配High-Resolution TEM（高分辨率透射电子显微镜）、EDX（能量弥散X射线谱）和SAED（选区电子衍射）。High-Resolution TEM用于观察纳米材料的晶面参数，推断出纳米材料的晶型；EDX一般用于分析样品里面含有的元素，以及元素所占的比率；SAED用于实现晶体样品的形貌特征与晶体学性质的原位分析。
物质结构的表征方法 一、按表征任务分类 材料结构的表征就其任务来说主要有三个，即成分分析、结构测定和形貌观察。 1.1 化学成分分析 材料的化学成分分析除了传统的化学分析技术外，还包括质谱、紫外、可见光、红外光谱分析，气、液相色谱，核磁共振，电子自旋共振、X射线荧光光谱、俄歇与X射线光电子谱、二次离子质谱，电子探针、原子探针(与场、离子显微镜联用)、激光探针等。在这些成分分析方法中有一些已经有很长的历史，并且已经成为普及的常规的分析乎段。如质谱已是鉴定未知有机化合物的基本手段之一，其重要贡献是能够提供该化合物的分子量和元素组成的信息。色谱中特别是裂解气相色谱( PGC)能较好显示高分子类材料的组成特征，它和质谱、红外光谱、薄层色谱,凝胶色谱等的联用，大大地扩展了其使用范围。红外光谱在高分子材料的表征上有着特殊重要地位。红外光谱测试不仅方法简单，而且也由于积累了大量的已知化合物的红外谱图及各种基团的特征频率等数据资料而使测试结果的解析更为方便。核磁共振谱虽然经常是作为红外光谱的补充，但其对聚合物的构型及构象的分析，对于立构异构体的鉴定，对于共聚物的组成定性、定量及序列结构测定有着独特的长处。许多信息是其他方法难以提供的。 需要特别提及的是，近年来由于对材料的表面优化处理技术的发展，对确定表面层结构与成分的测试需求迫切。一种以X射线光电子能谱、俄歇电子能谱、低能离子散射谱仪为代表的分析系统的使用日益重要。其中X射线光电子能谱（XPS）也称为化学分析光电子能谱（ESCA），是用单色的软X射线轰击样品导致电子的逸出，通过测定逸出的光电子可以无标样直接确定元素及元素含量。对于固体样品，XPS可以探测2~20个原子层深度的范围。目前已成为从生物材料、高分子材料到金属材料的广阔范围内进行表向分析的不可缺少的工具之一:俄歇电子能谱（AES）是用一束汇聚电子束，照射固体后在表面附近产生了二次电子。由于俄歇电子在样品浅层表面逸出过程中没有能量的损耗，因此从特征能量可以确定样品元素成分，同时能确定样品表面的化学性质。由于电子束的高分
2.3.1 X 一射线衍射物相分析 粉末X 射线衍射法，除了用于对固体样品进行物相分析外，还可用来测定晶体 结构的晶胞参数、点阵型式及简单结构的原子坐标。X 射线衍射分析用于物相分析 的原理是:由各衍射峰的角度位置所确定的晶面间距d 以及它们的相对强度Ilh 是物 质的固有特征。而每种物质都有特定的晶胞尺寸和晶体结构，这些又都与衍射强 度和衍射角有着对应关系，因此，可以根据衍射数据来鉴别晶体结构。此外，依 据XRD 衍射图，利用Schercr 公式: θ λθβcos )2(L K = 式中p 为衍射峰的半高宽所对应的弧度值;K 为形态常数，可取0.94或0.89;为X 射线波长，当使用铜靶时，又1.54187 A; L 为粒度大小或一致衍射晶畴大小;e 为 布拉格衍射角。用衍射峰的半高宽FWHM 和位置(2a)可以计算纳米粒子的粒径， 由X 一射线衍射法测定的是粒子的晶粒度。样品的X 一射线衍射物相分析采用日本理 学D/max-rA 型X 射线粉末衍射仪，实验采用CuKa 1靶，石墨单色器，X 射线管电压 20 kV ，电流40 mA ，扫描速度0.01 0 (2θ) /4 s ，大角衍射扫描范围5 0-80 0，小角衍 射扫描范围0 0-5 0o 2.3.2热分析表征 热分析技术应用于固体催化剂方面的研究，主要是利用热分析跟踪氧化物制 备过程中的重量变化、热变化和状态变化。本论文采用的热分析技术是在氧化物 分析中常用的示差扫描热法(Differential Scanning Calorimetry, DSC)和热重法 ( Thermogravimetry, TG )，简称为DSC-TG 法。采用STA-449C 型综合热分析仪(德 国耐驰)进行热分析，N2保护器。升温速率为10 0C.1 min - . 2.3.3扫描隧道显微镜 扫描隧道显微镜有原子量级的高分辨率，其平行和垂直于表面方向的分辨率 分别为0.1 nm 和0.01nm ，即能够分辨出单个原子，因此可直接观察晶体表面的近原 子像;其次是能得到表面的三维图像，可用于测量具有周期性或不具备周期性的 表面结构。通过探针可以操纵和移动单个分子或原子，按照人们的意愿排布分子 和原子，以及实现对表面进行纳米尺度的微加工，同时，在测量样品表面形貌时， 可以得到表面的扫描隧道谱，用以研究表面电子结构。测试样品的制备:将所制 的纳米Fe203粉末分散在乙醇溶液中，超声分散30 min 得红色悬浊液，用滴管吸取 悬浊液滴在微栅膜上，干燥，在离子溅射仪上喷金处理。采用JSM-6700E 场发射扫 描电子显微镜旧本理学)，JSM-6700E 场发射扫描电子显微镜分析样品形貌和粒 径，加速电压为5.0 kV o 2.3.4透射电子显微镜 透射电镜可用于观测微粒的尺寸、形态、粒径大小、分布状况、粒径分布范 围等，并用统计平均方法计算粒径，一般的电镜观察的是产物粒子的颗粒度而不 是晶粒度。高分辨电子显微镜(HRTEM)可直接观察微晶结构，尤其是为界面原 子结构分析提供了有效手段，它可以观察到微小颗粒的固体外观，根据晶体形貌 和相应的衍射花样、高分辨像可以研究晶体的生长方向。测试样品的制备同SEM 样品。本研究采用 JEM-3010E 高分辨透射电子显微镜(日本理学)分析晶体结构， 加速电压为200 kV o 2.3.5 X 射线能量弥散谱仪 每一种元素都有它自己的特征X 射线，根据特征X 射线的波长和强度就能得
材料分析与表征法实验报告 热重分析实验报告 一、实验目的 1.了解热重分析法的基本原理和差热分析仪的基本构造。 2.掌握热重分析仪的使用法。 二、实验原理 热重分析指温度在程序控制时，测量物质质量与温度之间的关系的技术。热重分析所用的仪器是热天平，它的基本原理是，样品重量变化所引起的天平位移量转化成电磁量，这个微小的电量经过放大器放大后，送入记录仪记录；而电量的大小正比于样品的重量变化量。当被测物质在加热过程中有升华、汽化、分解出气体或失去结晶水时，被测的物质质量就会发生变化。 三、实验原料 一水草酸钙Ca C2O4·H2O 四、实验仪器 美国TA公司TGA55 升温与降温速率（K/min）0.1-100℃/min 天平灵敏度（μg）0.1μg 温度围（°C）室温-1000℃
五、操作条件 第一组：10℃／min空气条件下和20℃／min空气条件下，对TG和DTG 曲线进行对比。 第二组：10℃／min空气条件下和10℃／min氮气条件下，对DSC进行对比。 第三组：10℃／min氮气条件下，得到TG、DTG、DSC曲线。 六、结果与讨论 含有一个结晶水的草酸钙(242CaC.OHO)在100℃以前没有失重现象,其热重曲线呈水平状,为TG曲线的第一个平台。DTG曲线在0刻度。 在100℃和200℃之间失重并出现第二个平台。DTG曲线先升后降，在108.4℃达到最大值，即失重速率的最大值。DSC曲线先降后升，在188.4℃达到最小值，即热功率的最小值。这一步的失重量占试样总质量的12.47%，相当于每mo CaC2O4·H2O失掉1mol H2O,其热分解反应为：
1、材料对人类社会的重要意义 材料material ，是人类用以制成用于生活和生产的物品、器件、物件、机器和其他产品的那些物质。 自古至今，材料与人类生活密切相关，是人类生存和发展、征服自然和改造自然的物质基础，也是人类社会现代文明的重要支柱。 纵观人类利用材料的历史可以清楚地看到每一种重要的新材料的发现和应用，都把人类支配自然的能力提高到一个新的水平，材料科学技术的每一次重大突破，都会引起生产技术的革命，大大加快社会发展的进程，并给社会生产和人们生活带来巨大的变化。因此，材料也成为人类历史发展过程的重要标志之一。 2、材料的表征方法： 1、XRD X 一射线衍射物相分析 原理：由各衍射峰的角度位置所确定的晶面间距d 以及它们的相对强度Ilh 是物质的固有特征。而每种物质都有特定的晶胞尺寸和晶体结构，这些又都与衍射强度和衍射角有着对应关系，因此，可以根据衍射数据来鉴别晶体结构。此外，依据XRD 衍射图，利用Schercr 公式: θ λθβcos )2(L K = 式中p 为衍射峰的半高宽所对应的弧度值;K 为形态常数，可取0.94或0.89;为X 射线波长，当使用铜靶时，又1.54187 A; L 为粒度大小或一致衍射晶畴大小；e 为布拉格衍射角。用衍射峰的半高宽FWHM 和位置(2a)可以计算纳米粒子的粒径。 使用方法： 用途：用于对固体样品进行物相分析，还可用来测定晶体结构的晶胞参数、点阵型式及简单结构的原子坐标。主要适用于无机物，对于有机物的应用较少。 2、SEM 扫描电子显微镜 扫描电子显微镜的制造依据是电子与物质的相互作用。 扫描电镜从原理上讲就是利用聚焦得非常细的高能电子束在试样上扫描，激发出各种物理信息。通过对这些信息的接受、放大和显示成像，获得测试试样表面形貌的观察。 当一束极细的高能入射电子轰击扫描样品表面时，被激发的区域将产生二次电子、俄歇电子、特征x 射线和连续谱X 射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。同时可产生电子-空穴对、晶格振动（声子)、电子振荡（等离子体）。 2、热分析表征 热分析技术应用于固体催化剂方面的研究，主要是利用热分析跟踪氧化物制备过程中的重量变化、热变化和状态变化。 热重法（TG ）、微商热重法（DTG ）、差示扫描量热法（DSC ）、差热分析（DTA ） 3、STM 扫描隧道显微术 扫描隧道显微镜有原子量级的高分辨率，其平行和垂直于表面方向的分辨率分别为0.1 nm 和0.01nm ，即能够分辨出单个原子，因此可直接观察晶体表面的近原子像;其次是能得到表面的三维图像，可用于测量具有周期性或不具备周期性的表面结构。通过探针可以操纵和移动单个分子或原子，按照人们的意愿排布分子和原子，以及实现对表面进行纳米尺度的微加工，同时，在测量样品表面形貌时，可以得到表面的扫描隧道谱，用以研究表面电子结构。 4、TEM 透射电子显微术
第3章物性方法作者：毕欣欣孙兰义
物性方法 3.1 Aspen Plus数据库 3.2 Aspen Plus中的主要物性模型3.3 物性方法的选择 3.4 定义物性集 3.5 物性分析 3.6 物性估算 3.7 物性数据回归 3.8 电解质组分
系统数据库?是Aspen Plus的一部分，适用于每一个程序的运行，包括PURECOMP、SOLIDS、AQUEOUS、INORGANIC、BINARY等数据库 内置数据库?与Aspen Plus的数据库无关，用户自己输入，用户需自己创建并激活 用户数据库?用户需要自己创建并激活，且数据具有针对性，不是对所有用户开放
PURECOMP 常数参数。例如绝对温度、绝对压力。 相变的性质参数。例如沸点、三相点。 参考态的性质参数。例如标准生成焓以及标准生成吉布斯自由能。 随温度变化的热力学性质参数。例如饱和蒸汽压。 传递性质的参数，例如粘度。 安全性质的参数。例如闪点、着火点。 UNIFAC模型中的集团参数。 状态方程中的参数。 与石油相关的参数。例如油品的API值、辛烷值、芳烃含量、氢含量及
?IDEAL SYSOP0 理想模型 ?Lee 方程、PR 方程、RK 方程 状态方程模 型 ?Pitzer 、NRTL 、UNIFAC 、UNIQUAC 、VANLAAR 、WILSON 活度系数模 型 ?AMINES 、BK-10、STEAM-TA 特殊模型
?Aspen Plus提供了含有常用的热力学模型的物性方法。 ?物性方法与模型选择不同，模拟结果大相径庭。如精馏 塔模拟的例子。相同的条件计算理论塔板数，用理想方法得到11块，用状态方程得到7块，用活度系数法得42块。显然物性方法和模型选择的是否合适，也直接影响模拟结果是否有意义。 ?《Aspen plus物性方法和模型》 理想模型 理想物性方法K值计算方法 IDEAL Ideal Gas/Raoult's law/Henry's law SYSOP0 Release 8 version of Ideal Gas/Raoult's law
第三章
材料的表征
材料的设计、制备和表征是材料研究的三个组
成部分，材料设计的重要依据来源于材料的结构分
析。材料制备的实际效果必须通过材料结构分析的
检验。因此可以说，材料科学的进展极大的依赖于
对材料结构分析表征的水平。
材料表征的主要手段：
热分析技术
显微技术
X射线衍射技术
波谱技术
材料的表征就其任务来说主要有三个：成分
分析、结构测定、形貌观察。
1
2
材料组成： 化学分析、X射线能谱仪 材料结构： 1) 晶体结构：单晶（X射线单晶衍射仪）
粉末材料（X射线粉末衍射） 2) 材料显微：光学显微镜（OM）（0.8~150um）
透射电子显微镜（TEM）(0.001~5um) (0.1~0.2nm) 扫描电子显微镜（SEM） 3) 材料谱学：谱学结果可以反映材料中的组成元素原子的成键、价态及性能。 材料性能：热学、力学、电学、光学、磁学、化学、生物医学等性能。 1） 热学：TG、DSC、TM 2）电学：电导、电阻、温度系数、半导体的禁带宽度、电化学、光电化学 3）光学：荧光（化学发光） 4）磁性：
第一节 热分析技术 热分析：在程序控制温度条件下，测量材料物
理性质与温度之间关系的一种技术。从宏观性能的 测试来判断材料结构的方法。 程序控制温度：指用固定的速率加热或冷却。
4
热分析技术被广泛用于固态科学中，凡是与热 现象有关的任何物理和化学变化都可以采取热分析 方法进行研究。如材料的固相转变、熔融、分解甚 至材料的制备等。同时，这些变化还能被定量的描 绘，可以直接测量出这些变化过程中所吸收或放出 的热量，如熔融热、结晶热、反应热、分解热、吸 附或解吸热、比热容、活化能、转变熵、固态转变 能等。
热分析技术中，热重法(TG)、差热分析（DTA） 和差示扫描量热法（DSC）应用的最为广泛。
5
一、热重法(TG) 在程序控制温度条件下，测量物质的质量与温度
关系的一种热分析方法。
热重法通常有下列两种类型：
等温热重法—在恒温下测量物质质量变化与时间的 关系
非等温热重法—在程序升温下测量物质质量变化与 温度的关系
6
1
对于初学者而言，除非他十分熟悉热力学的内容，否则物性方法的选择确实是个难点，在你们还没有重新学习过热力学或者精度过Aspen Plus物性方法和模型手册之前，出于学习软件的目的，先讲一下物性方法。 首先要明白什么是物性方法？ 比如我们做一个很简单的化工过程计算，一股100℃，1bar的水-乙醇(50：50摩尔比，100kmol/h）的物料经过一个换热器后冷却到了80℃,0.9bar,问如下值分别是多少？ 1.入口物料的密度，汽相分率。 2.换热器的负荷。 3.出口物料的汽相分率，汽相密度，液相密度。复杂一点，我还可以问物料的粘度，逸度，活度，熵等等。 以上的值怎么计算出来？ 好，我们来假设进出口物料全是理想气体，完全符合理想气体的行为，则其密度可以使用pv=nRT计算出来。并且汽相分率全为1，即该物料是完全气体。由于理想气体的焓与压力无关，则换热器的负荷可以根据水和乙醇的定压热熔计算出来。 在此例当中，描述理想气体行为的若干方程，就是一种物性方法（Aspen Plus中称为Ideal Property Method)。简单的说，物性方法就是计算物流物理性质的一套方程，一种物性方法包含了若干物理化学计算公式。对于本例而言至少包含了如下两个方程： 1.pV=nRT 2.dH=C p dT 实际上，以上是一种最简单的计算方法，但结果是错误的。对于水-乙醇体系在此两种温度压力下，如果当作理想气体来处理，其误差是比较大的，尤其对于液相。按照理想气体处理的话，冷却后仍然为气体，不应当有液相出现。 那么应该如何计算呢？主要涉及以下过程： 1.对于汽相pvt计算，可以使用srk方程，从而可以得到密度。液相也可以使用状态方程计算密度，但此处不推荐使用，可以使用Rackett模型计算液相密度。 2.至于物流的相态，则首先需要做汽液平衡计算。 3.在进行汽液平衡计算时，液相应用活度系数方程计算组分的逸度系数，并且还需要使用拓展antoine方程计算蒸汽压力。 4.换热器负荷的计算比较复杂，可以使用进出口物流焓差来计算，那么需要计算出进出口物流的焓。 5.焓的计算有多种途径，对于液相比较常用的方法是计算理想液体混合物焓，然后再加上过剩焓计算出来。要计算非理想液体混合物过剩焓，则可通过混合物质汽相焓与蒸发焓差来计算，非理想性比较强是还要考虑混合焓差。 由此可见，实际过程至少包含如下公式方程： 1.状态方程srk, 2.液相密度方程rackett. 3.拓展antoine方程. 4.汽，液相逸度系数方程 5.液相活度系数方程 6.汽相焓方程，通过srk方程导出，需要设计纯气体Cp=f(p,t)方程。 7.液相焓方程，相当复杂，此处不再重复。 8.其他方程，包括数学方程，比如以上计算时涉及到了微积分运算，汽液平衡的回归运算等等。
材料的表征方法2.3.1 X一射线衍射物相分析射线衍射法，除了用于对固体样品进行物相 分析外，还可用来测定晶体X 粉末 射线衍射分析用于物相分析结构的晶胞参数、点阵型式及简单结构的原子坐标。X 是物由各衍射峰的角度位置所确定的晶面间距d以及它们的相对强度Ilh的原理是: 质的固有特征。而每种物质都有特定的晶胞尺寸和晶体结构，这些又都与衍射强度和衍射角有着对应关系，因此，可 以根据衍射数据来鉴别晶体结构。此外，依: 公式据XRD衍射图，利用Schercr?K???)(2 ?cosL X 或0.89;为p式中为衍射峰的半高宽所对应的弧度值;K为形态常数，可取0.94 为粒度大小或一致衍射晶畴大小;e为射线波长，当使用铜靶时，又1.54187 A; L 和位置(2a)可以计算纳米粒子的粒径，布拉格衍射角。用衍射峰的半高宽FWHM 一射线衍射法测定的是粒子的晶粒度。样品的X一射线衍射物相分析采用日本理由X X射线管电压XD/max-rA型射线粉末衍射仪，实验采用CuKa 1靶，石墨单色器，学0 00?，小角衍(2-80 ) /4 s，大角衍射扫描范围20 kV，电流40 mA，扫描速度0.01 500o 0 -5 射扫描范围2.3.2热分析表征 热分析技术应用于固体催化剂方面的研究，主要是利用热分析跟踪氧化物制 备过程中的重量变化、热变化和状态变化。本论文采用的热分析技术是在氧化物 分析中常用的示差扫描热法(Differential Scanning Calorimetry, DSC)和热重法 ( Thermogravimetry, TG )，简称为DSC-TG法。采用STA-449C型综合热分析仪(德 ?10min C.进行热分析，国耐驰)N2保护器。升温速率为10 . 2.3.3扫描隧道显微镜 扫描隧道显微镜有原子量级的高分辨率，其平行和垂直于表面方向的分辨率 分别为0.1 nm和0.01nm，即能够分辨出单个原子，因此可直接观察晶体表面的近原 子像;其次是能得到表面的三维图像，可用于测量具有周期性或不具备周期性的 表面结构。通过探针可以操纵和移动单个分子或原子，按照人们的意愿排布分子 和原子，以及实现对表面进行纳米尺度的微加工，同时，在测量样品表面形貌时， 可以得到表面的扫描隧道谱，用以研究表面电子结构。测试样品的制备:将所制 的纳米FeO粉末分散在乙醇溶液中，超声分散30 min得红色悬浊液，用滴管吸取32悬浊液滴在微栅膜上，干燥，在离子溅射仪上喷金处理。采用JSM-6700E场发射扫 描电子显微镜旧本理学)，JSM-6700E场发射扫描电子显微镜分析样品形貌和粒 径，加速电压为5.0 kV o 2.3.4透射电子显微镜 透射电镜可用于观测微粒的尺寸、形态、粒径大小、分布状况、粒径分布范 围等，并用统计平均方法计算粒径，一般的电镜观察的是产物粒子的颗粒度而不 是晶粒度。高分辨电子显微镜(HRTEM)可直接观察微晶结构，尤其是为界面原 子结构分析提供了有效手段，它可以观察到微小颗粒的固体外观，根据晶体形貌 和相应的衍射花样、高分辨像可以研究晶体的生长方向。测试样品的制备同SEM 样品。本研究采用JEM-3010E高分辨透射电子显微镜(日本理学)分析晶体结构， 200 kV o 加速电压为 X射线能量弥散谱仪2.3.5 X射线的波长和强度就能得每一种元素都有它自己的特征X射线，根据特征EDS分析的
首先要明白什么是物性方法比如我们做一个很简单的化工过程计算，一股100C,1atm的水-乙醇(1:1的摩尔比，1kmol/h）的物料经过一个换热器后冷却到了80C,,问如分别下值是多少1.入口物料的密度，汽相分率。2.换热器的负荷。3.出口物料的汽相分率，汽相密度，液相密，还可以问物料的粘度，逸度，活度，熵等等。以上的值怎么计算出来 好，我们来假设进出口的物料全是理想气体，完全符合理想气体的行为，则其密度可以使用PV=nRT计算出来。并且汽相分率全为1，即该物料是完全气体。由于理想气体的焓与压力无关，则换热器的负荷可以根据水和乙醇的定压热熔计算出来。在此例当中，描述理想气体行为的若干方程，比如涉及至少如下2个方程：=nRT，=CpdT. 这就是一种物性方法（aspen plus 中称为ideal property method)。简单的说，物性方法就是计算物流物理性质的一套方程，一种物性方法包含了若干的物理化学计算公式。当然这例子选这种物性方法显然运行结果是错误的，举这个例子主要是让大家对物性方法有个概念。对于水-乙醇体系在此两种温度压力下，如果当作理想气体来处理，其误差是比较大的，尤其对于液相。按照理想气体处理的话，冷却后仍然为气体，不应当有液相出现。那么应该如何计算呢想要准确的计算这一过程需要很多复杂的方程，而这些方程如果需要我们用户去一个个选择出来，则是一件相当麻烦的工作，并且很容易出错。好在模拟软件已经帮我做了这一步，这就是物性方法。对于本例，我们对汽相用了状态方程，srk,液相用了活度系数方程(nrtl,wilson,等等），在aspen plus中将此种方法叫做活度系数法。如果你选择nrtl方程，就称为nrtl方法，wilson方程就成为wilson物性方法(wilson property method)。 在aspen plus中（或者化工热力学中）有两大类十分重要的物性方法，对于初学者而言，了解到此两类物性方法，基本上就可以开始着手模拟工作了。大体而言，根据液相混合物逸度的计算方法的不同，物性方法可以分为两大类：状态方程法和活度系数法。状态方程法使用状态方程来计算汽相及液相的逸度，而活度系数法使用状态方程计算汽相逸度，但是通过活度系数来计算液相的逸度。常见的状态方程有ideal,srk,pr,lk方程以及他们的一些改进方程.状态方程法就是基于此类状态方程来计算逸度，压缩因子，焓等等的物性方法。常见的活度系数方
