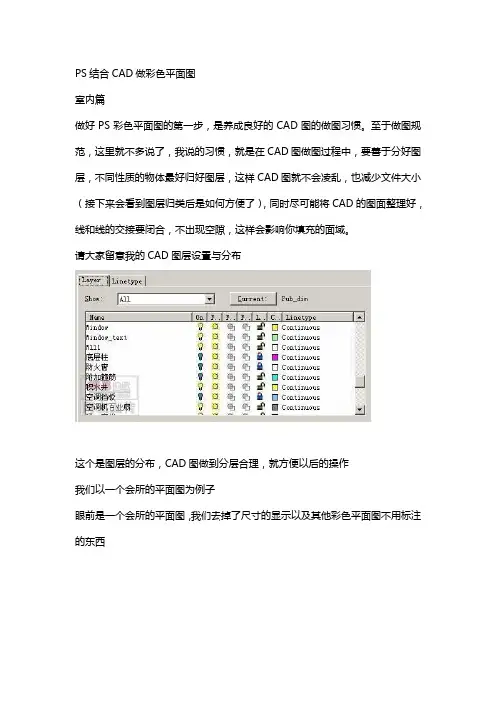

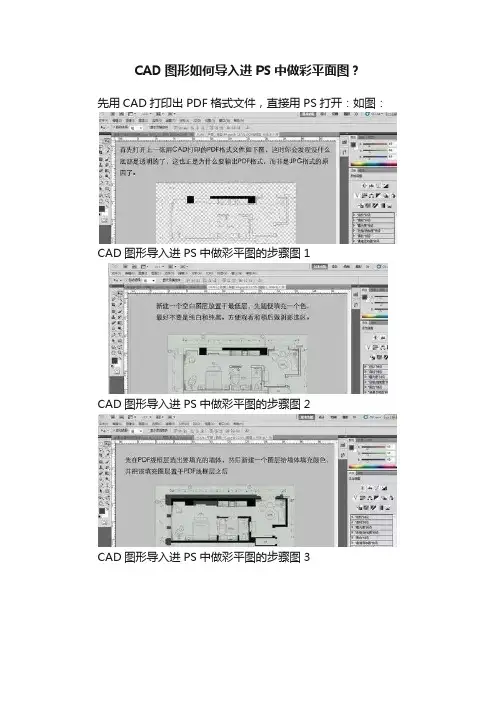

PS结合CAD做彩色平面图
室内篇
做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。
请大家留意我的CAD图层设置与分布
这个是图层的分布，CAD图做到分层合理，就方便以后的操作
我们以一个会所的平面图为例子
眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西
把其他图层都给关了，这样，一个平面的轮廓就出来了
设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。具体的打印项目由实际情况决定。在这个例子中，我们要输出的内容如下：
1）墙体以及剪力墙、柱子、门窗
2）家具和洁具
3）地面铺装
4）室内绿化层以及其他
5）文字标注层
切记，要在同一大小的窗口标记下虚拟打印
输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。
在这里向大家介绍一个比较快捷的图象批处理方法。
打开了PS后，按 ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里
然后可以录制你的每一步操作。
对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单，
1）假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式，
2）去色处理
3）自动对比度
4）菜单——选择——颜色范围——点选白色部分删除
5）保存图象为PSD格式文件
然后按兰色方块，结束录制。
接下来就可以对CAD虚拟打印的图纸进行批量的重复处理，这样会大大节省我们重复操作的时间
1）菜单——文件——自动——批处理
选取你的已经转换的CAD图纸文件夹，然后下一步……之后的操作很简单，自己会摸索的了
请大家留意我的彩色平面图的图层结构
没有家具的图
有家具的图
具体上色步骤：
先上铺装的颜色，选择要表现的区域进行填充。如果填充时候没有纹理要求的画，相信油漆筒大家都会用了，但是如果有纹理要求，也希望纹理的尺寸比例能符合我们场景中的环境的话，要进行以下操作：
在PS打开材质的文件，例如是木纹，双击放大镜，以实际象素来显示图象，同时，要表现的平面图也要用实际尺寸显示。
查看木纹的图象大小，估计一下大概要缩放到什么尺寸就会符合场景效果，在这里，我是把木纹缩小到 100*100 像素，然后在菜单——编辑——定义图案，再定义该图案为填充纹理
请仔细看看我面板的参数
在填充其他比较复杂的图案时候，需要善于保存一下当前的路径，否则要重新选择区域就比较麻烦
铺装基本完成的效果
布置家具。通常有很多朋友会很头痛要平面的家具图库，其实来源很简单，只需要在3DMAX里面将家具的平面图渲染一个TGA格式的图就可以了，直接在PS里调用，自己想要什么样的就什么样的。
家具图层打开的时候的效果
加上配景后的效果
布置完家具的效果
将所有铺装合并为一个图层，将家具也合并于另外一个图层，利用图层效果选项，给家具设置阴影，这样，一张室内的平面图就基本做好了。
将打印好的文字图层盖在最上的图层，就可以有文字说明，免得再在PS里面打字，浪费时间
彩色室内平面图的基本流程就是这样了。最后通过亮度以及对比度来调整整个图的颜色以及饱和度，调出自己想要的效果，这里不再重复了
室外篇
室外彩色平面图，多用于建筑规划总平面图、流线分析等图，基本流程也是差不多，但是比室内多了很多内容。
在开始总图前，也要进行CAD的图纸整理
看看我的PS文件的图层结构
第一步，图层重叠，给好图层名称
我做彩色平面总图是根据标书要求的内容来决定虚拟打印内容的
通常有总平面图、设计意向图、景观分析图、交通流线分析图、功能分区图等等，这些都是CAD图层功能与PS图曾功能密切相关的。
做总图的时候，需要输出的CAD图纸内容有：
1. 用地红线
2. 道路轮廓与地面铺装
3. 等高线
4. 建筑物轮廓
5. 植物（乔木、灌木以及绿篱等）
6. 水体
6. 文字标注
7. 总图
输出以后，利用我上面讲过的批量处理工具，将所有CAD输出的图纸全部变成透明的PS格式图层再结合为一个文件。
确定大的底色
先将主要道路以及铺装完成，贴图比例大小要控制好，方法见室内的介绍就可以了
开始画建筑物，注意，对于想表现有高差不一的建筑物，最好是利用投影关系来实现，高大的建筑物，投影面积最长，反之就小。所以，我们可以根据设计方案来确定什么位置占投影面积大，该建筑物就设定为独立一个图层，以后在图层投影命令时候就可以单独控制其大小深度的参数。我做了以下的分层，全部合并为建筑图层组，便于编辑
开始布置绿化，绿化从环境树开始布置。分布疏密有致，要重点显示建筑主体。一般可以布置两层，第一层作为虚层，第二层作为实的放在上面，这样看起来才有立体感。
布置行道树以及乔木，尽量选用颜色比较鲜明的树贴图，比例要控制好，可以以CAD的绿化层为参照层。
将文字层打开，就可以将总图所需要说明的内容显示出来，省了很多打字的活。要加指北针
总图做好了之后，可以另外为JPG格式，变成黑白图，用来做分析图的模板。
最后，总图合并图层以后，就可以总体将颜色调整鲜明一点，这样，PS总平面图就是这样画出来的了。

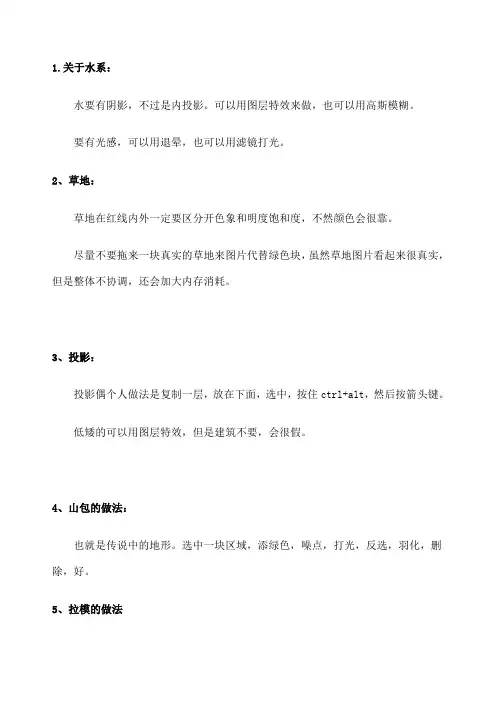

PS处理总平图
总平面图是投标中的第一张表现图，作用与性质不用说了吧，应该认真点画。
一. 在ps中打开文件！
从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白
格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。：）
1.先转换为gray模式。
2.在gray模式中调整对比度，调到最大。
3.再转换回RGB模式。
好了，一幅黑白稿出现了！
二. 分离图线。有些人可能喜欢不分。我习惯分离图线层，因为这样好处有如下：
1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。节省了很多时间。
2.物体之间的互相遮档可以产生一些独特的效果！
3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。
具体步骤是以colour range 选取方式选中白色，删除。现在图线是单独的一层了。把这层命名为图线层。
三. 分离成功。为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度
从现在开始，我每个新增加的图层都会命名。原因：
1.个人习惯。
2. 可以有效防止产生大量无用的废层和无物体层（即空层）。
3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。
四. 种树。现在开始栽树。
需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。先种树可以定下整个图的整体颜色倾向，基调。
先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。
这张图定的基调是偏黄绿色调的暖灰。
五. 接着做道路和铺装。
选取区域的时候可以用各种选择工具，不要拘泥于一种工具。
填色后调颜色，要和树木色彩协调。注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调！
