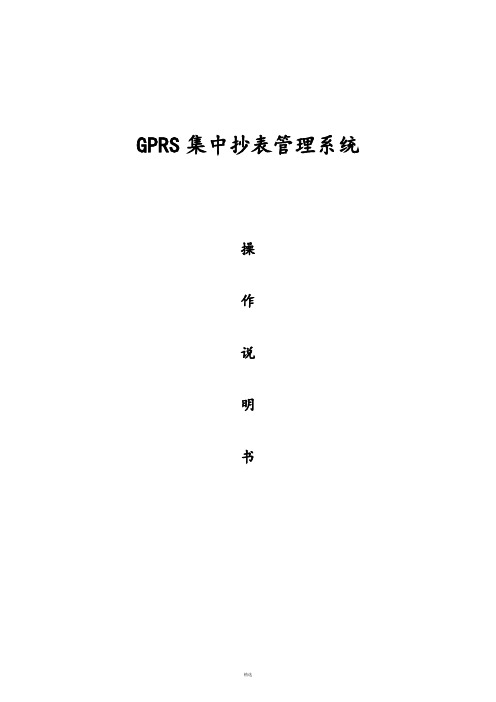

GPRS集中抄表管理系统
操
作
说
明
书
GPRS集中抄表管理系统
一、概述
GPRS集中抄表系统是计算机通过电表DLT645协议来读取现场的数据,抄到的数据可以对相关用户进行费用计算、统计,数据存盘后可随时查询打印。
GPRS集中抄表系统抄表数据是根据仪表的地址来通讯的,所以表地址必须是唯一的,或者会造成数据混乱,这一点非常重要,使用本系统的人一定要注意。
二、系统安装
系统的安装比较简单,只要按照默认提示就可以了,具体操作如下:
1、双击安装程序:
2、选择安装过程中显示的语言,选完按确定:
3、出现安装向导,点继续到下一个安装界面:
4、指定系统安装目录,这个可以点浏览修改安装路径,按继续进入
下一个安装界面:
5、界面提示可以修改开始菜单中显示的文件名,点继续进入下一个
安装界面:
6、界面提示用户是否要创建桌面图标和创建快速启动栏图标,如果
需要那么选中打勾,安装程序就会创建相关的图标,点继续走入下一个安装界面:
7、上面显示了你在前面几步中所做的程序安装路径等信息,点安装
进行GPRS集中抄表系统的安装:
8、显示安装进度:
9、程序安装完成,因为数据库尚未导入,所以请把运行GPRS集中
抄表系统前面的勾去掉,也就是暂时不运行GPRS集中抄表系统;点完成结束GPRS集中抄表系统的安装。
三、运行GPRS集中抄表系统
1、如果安装的时候选择了创建桌面图标,那么可以在桌面上找到这
个:
2、如果安装的时候没有选择创建桌面图标,那么可以从下面的位置
中到找:
3、点运行系统,出现一个数据库连接窗口,第一次运行GPRS集中
抄表系统都会出现下面这个窗口,直接点确定就可以:
4、出现系统的登陆窗口,输入用户代码和密码,只有代码和密码正
确才能进入GPRS集中抄表系统,系统的初始帐号是1000,密码是888,输入帐号和密码后点登录进入系统:
5、系统的整下界面如下:
界面上左边是主菜单,中间栏是GPRS采集器的信息栏,右边是用户列表,具体各部份如何操作下面会有详细的说明。
四、系统设置
1、修改密码:每个操作系统的用户都可以修改自己的密码,输入旧
密码和新密码,新密码需要确认,旧密码必须跟原先设置的一样,而且新密码的二次输入必须一样才能通过密码的修改:
2、权限设置:这个是设置每个操作员所具有的操作权限,按模块分
配,只有超级管理员才具有分配的权利;
3、端口设置:用于设置串口通讯参数,具体需是跟表的通讯参数一
样,选好点保存下次抄表的时候就不用重新设置了,这个最好在通讯前设置好,否则会影响到通讯的正常运行:
4、GPRS参数:输入GPRS通讯的端口号
5、系统参数:分别有抄表方式、公司名称、数据库备份、抄表类型
四个类型的设置;其中抄表方式是设置远程抄表的方式分别有自动和定时两种方式,用户根据需要进行设置;公司名称包括公司的全称和简称,全称会显示在状态栏也就是主界面左下角的位置,简称则显示在主界面的左上角;数据库的备份有四种方式,用户根据需要自己选择设置;设置好后保存:
五、业务
这一栏主是有以下几个内容:换表管理、退户管理、导入列表、系统对时、远程抄表、GPRS抄表,意义说明如下:
1、换表管理:换表是对于用户的仪表如果因为某种原因需要更换,
那么就在这里操作:
A、先输入用户编号,按回车,系统自动会显示当前用户编号的用
户的姓名、小区名称、表号、电表的当前总电量等:
B、输入旧表的当前总电量、新表的表号、新表的当前总电量,也
可以在备注信息里输入换表的原因或其他别的信息:
C、点换表按钮,提示换表成功。
2、退户管理:对需要退户的用户进行管理;
A、输入用户编号,按回车,会显示此用户编号的一些信息内容:
B、输入当前表的当前冷热量按退户完成退户操作。
C、点退户按钮,提示退户成功。
3、用户刷新:显示的串口抄表的用户信息,如果用户信息更新,那
么需要刷新一下这个列表:
4、GPRS列表:这个功能在系统设置的时候,设置了GPRS端口号
才会显示,这个列表根据DTU的ID号分类显示相关信息:
5、抄表列表:是根据左边的用户列表在右边抄表区显示所要抄的表
的信息内容,
A、用户选要根据需要选中左边列表栏中:
B、点抄表列表按钮,右边就会显示选中的详细内容:
6、系统对时:系统对时是个广播操作,对已经登记在册的所有表进
行系统对时,按当前计算机的时间为标准时候下发;
7、串口抄表:串口抄表是采用串口方式跟仪表通讯,再根据返回的
数据来显示仪表上的数据:
A、点快捷拦或主菜单->业务->远程抄表,远程抄表的前提是抄表
区需要把要抄的用户信息先导入,导入后,确保通讯已经连接和设置好,按远程抄表,系统自动进行抄表;
B、最左边有一项通讯项,上面总共有四种不同的图标显示,黄色
的圆点表示当前仪表没有做过抄表操作,勾号表示抄表成功,叉叉表示抄表失败,箭头表示正在抄表,抄表失败的原因会在最后一项显示:
C、抄表结束后如果想要对当前抄表数据进行保存,可以点快捷键
上的保存数据或右边抄表区,鼠标按右键,会弹出一个菜单:
D、导入用户跟快捷栏上的导入用户一样,为了便于操作才放在这
个菜单上,清空列表是清空抄表区的数据,可以清空后再导入;
E、保存数据是把当前抄表的结果保存到数据库里,数据可用于查
询和做报表;
F、保存全部(Excel)、保存抄到(Excel)、保存未抄到(Excel)
这三项是分别是抄表区的所有数据内容、抄表成功的数据内容、抄表未成功的数据内容以Excel格式保存,Excel功能强大,用户可以根据自己的格式保存打印相关的信息。
8、GPRS抄表:具体跟串口抄表操作类似,在导入抄表列表后,点
GPRS抄表:
GPRS抄表跟串口抄表有点区别,主界面下方有一个DTU信息区,显示当前连上的DTU信息,要进行DTU抄表前,最好这个信息区先有信息显示,或者就算抄表也是立即返回无此DTU连接信息:
六、基本参数
1、表类型:设置表的类型;
A、在表类型中输入需要登记的表的类型,选择相关的通讯协议,
点保存按钮,数据保存成功后,会在左边的列表框内显示:
B、如果想要修改已经保存的内容,那么先选中左边列表框内的某
一条记录,双击鼠标,会在右边输入区内显示,修改后点保存就
可以了。
C、如果想要删除某条记录,那么先选中左边的一条记录,点删除
按钮,确认删除:
2、小区类型:设置小区的类型,便于用户信息的输入,具体的操作
跟表类型一样;
3、楼幢类型:设置楼幢的类型,便于用户信息的输入,具体的操作
跟表类型一样;
4、用户类型:设置用户的类型,便于用户信息的输入,具体的操作
跟表类型一样;
5、单价类型:设置表的单价,最高可以有4级阶梯价,可以设置一
个价格类型,便于用户信息的输入,具体增加、修改、删除操作跟表类型一样:
6、DTU登记:登记DTU的ID号,具体操作跟表类型一样;
7、用户信息:输入用户的信息,包括姓名、住址、表号等一些详细
的资料;
A、打开用户信息窗口,点增加(Ctrl+A)按钮,打开用户信息输
入窗口:
其中的小区、楼栋、表类型、单价类型都是前面设置的内容,用
户在这里不用再次输入,选择一下就可以了。
B、用户编号的自动生成,表号也就是表的地址是唯一的,因为远
程抄表就是根据这个表号来抄的,所以它必须保证唯一性;
C、所有需要输入的信息输入完毕后点保存按钮保存数据,其余的
修改、删除功能跟表类型的操作完全一样。
8、帐号管理:帐号管理是对操作员的管理,这个功能只有是系统管
理员身份的操作员才能操作,普通操作员只能浏览,不能增加、删除、修改;具体的操作跟用户信息操作一样。
七、历史数据
1、历史数据:抄18个月的历史数据,选中需要抄表的仪表,点抄
表列表,再点远程抄表,选择需要抄的月数,抄表完成数据保存后才可以查询打印:
八、报表打印
1、抄表数据:查询远程抄表得到的基础数据信息,可以根据日期和
表号来查询,表号不输入则表明查询指定日期内所有表号的抄表数据,用两种不同的方式打印查询结果
2、用户信息包包:查询登记的用户的信息内容。如果查询条件旁边
的输入框是空的,那么默认查询全部用户信息;如果想要根据条件来查询,那么先选择要查询的类型条件,并在旁边的输入框内输入内容,点查询,如果有数据那么会在下面的表格框内显示,如果没有则会提示没找到符合条件的记录信息。数据查询出来后,可以点打印按钮通过打印机用固定的格式打印;也可以点Excel按钮导出到Excel中,便于用户可以按照自己想要的格式来打印,Excel强大的编辑功能应该可以满足用户的所有需要;
3、费用报表:查询用户的消耗费用,可以指定日期、用户、小区、
楼栋和表号来查询,同样,跟用户信息一样可以用两种不同的方式打印查询结果;
4、操作员记录:查询操作员在系统中所做的操作,可以根据日期和
操作员代码来查询,同样,跟用户信息一样可以用两种不同的方式打印查询结果。
5、出错信息:查询仪表的错误信息内容。以根据日期和表号来查询,
同样,跟用户信息一样可以用两种不同的方式打印查询结果;
