LM324四运放集成电路图文详解

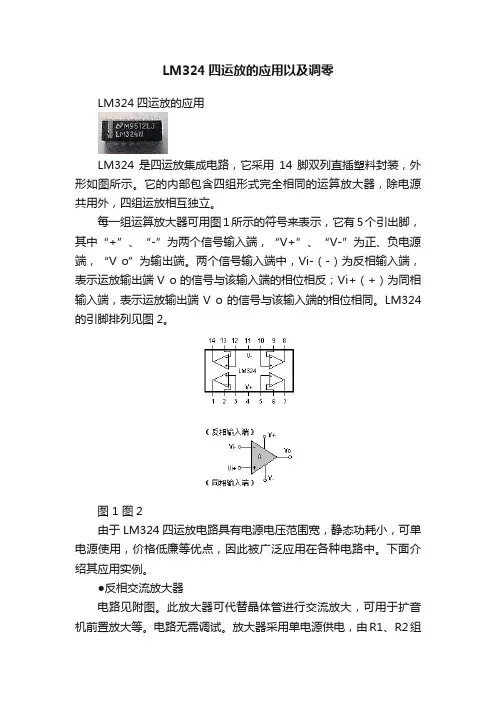

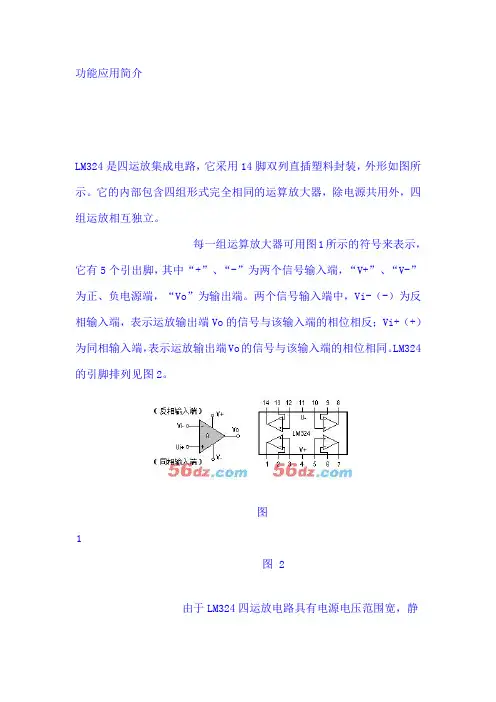

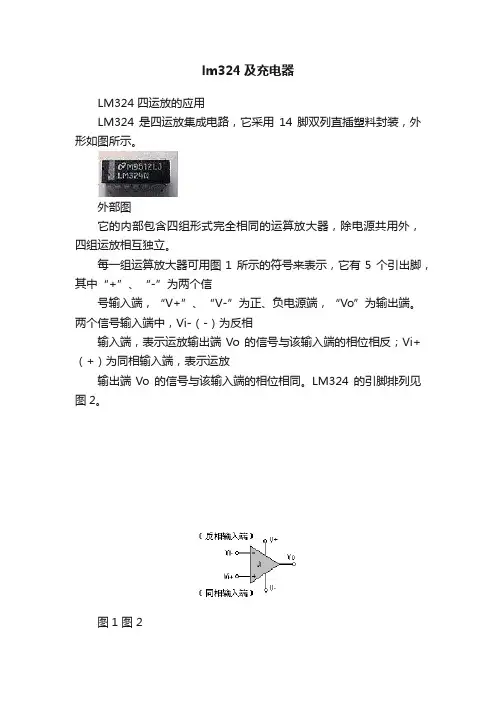

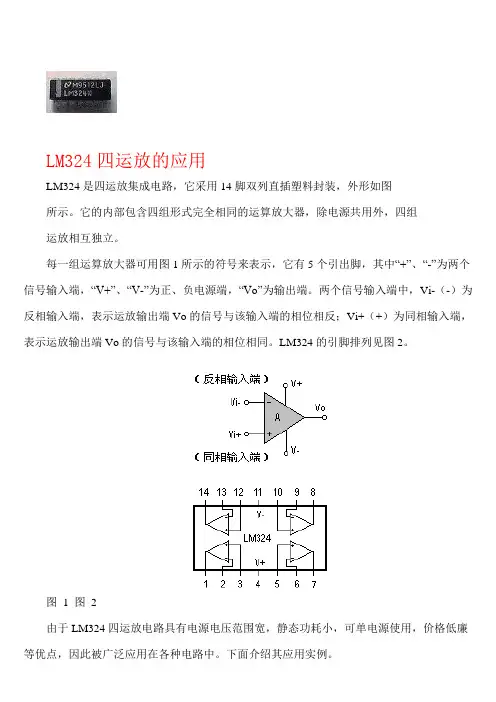

LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2。
图 1 图 2
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，
价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。

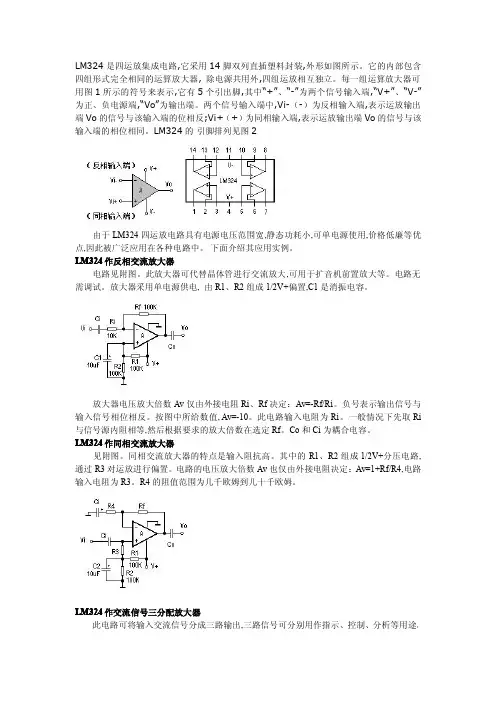

1.反相交流放大器
电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大
等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是
消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。
2.同相交流放大器
见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。
3.交流信号三分配放大器
此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai 输入电阻高，运放 A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况，故各放大器电压放大倍数均为 1 ，与分立元件组成的射极跟随器作用相同
R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同
频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率，在中心频率fo处的电压增益Ao=B3/2B1，品质因数，3dB带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。上式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于一般的选频放大。
此电路亦可使用单电源，只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。
4.比较器
当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324运放开环放大倍数为100dB，既10万倍)。此时运放便形成一个电压比较器，其输出如不是高电平（V+），就是低电平（V-或接地）。当正输入端电压高于负输入端电压时，运放输出低电平。
附图中使用两个运放组成一个电压上下限比较器，电阻R1、R1ˊ组成分压
电路，为运放A1设定比较电平U1；电阻R2、R2ˊ组成分压电路，为运放A2设定比较电平U2。输入电压U1同时加到A1的正输入端和A2的负输入端之间，当Ui>U1时，运放A1输出高电平；当Ui
5.单稳态触发器
见附图5。此电路可用在一些自动控制系统中。电阻R1、R2组成分压电路，为运放A1负输入端提供偏置电压U1，作为比较电压基准。静态时，电容C1充电完毕，运放A1正输入端电压U2等于电源电压V+，故A1输出高电平。当输入电压Ui变为低电平时，二极管D1导通，电容C1通过D1迅速放电，使U2突然降至地电平，此时因为U1>U2，故运放A1输出低电平。当输入电压变高时，二极管D1截止，电源电压R3给电容C1充电，当C1上充电电压大于U1时，既U2>U1，A1输出又变为高电平，从而结束了一次单稳触发。显然，提高U1或增大R2、C1的数值，都会使单稳延时时间增长，反之则缩短。
图 5 图 6
如果将二极管D1去掉，则此电路具有加电延时功能。刚加电时，U1>U2，运放A1输出低电平，随着电容C1不断充电，U2不断升高，当U2>U1时，A1输出才变为高电平。参考图6。

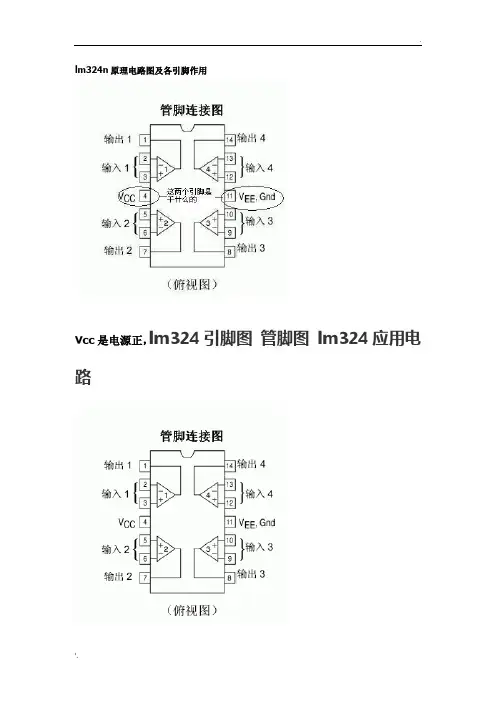

LM324 lm124、lm224和lm324引脚功能及内部电路完全一致。324 系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下，电压范 围是3.0V-32V或+16V. LM324的特点： 1.短跑保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA（LM324A） 5.每封装含四个运算放大器。 6.具有内部补偿的功能。 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 LM324引脚图（管脚图）
LM324应用电路图： 1.LM324电压参考电路图 2.LM324多路反馈带通滤波器电路图
3.LM324高阻抗差动放大器电路图
4.LM324函数发生器电路图 5.LM324双四级滤波器
6.LM324维思电桥振荡器电路图
7.LM324滞后比较器电路图 LM324引脚图资料与电路应用 LM324引脚图资料与电路应用 LM324资料： LM324为四运放集成电路，采用14脚双列直插塑料封装。，内部有四个运算放大器，有相位补偿电路。电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。它的输入电压可低到地电位，而输出电压范围为O～Vcc。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。 LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品；lm224为工业品；而lm324为民品。由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点， 因此他被非常广泛的应用在各种电路中。《lm324引脚图》
LM324应用电路——自制镍氢电池充电器 本文介绍的自制充电器用LM324的4个运算放大器作为比较器，用TL431设置电压基准，用S8550作为调整管，把输入电压降压，对电池进 行充电，其原理电路见图1。其特点是电路简单、工作可靠、无需调整、元器件容易购买等，下面分几个部分进行介绍。 1.基准电压Vref形成 外接电源经插座X、二极管VD1后由电容C1滤波。VD1起保护作用，防止外接电源极性反接时损坏TL431。R3、R4、R5和TL431组成基准电压Vr ef，根据图中参数Vref= 2.5×(100+820)／820=2.80(v)，这个数据主要是针对镍氢充电电池而设计(单节镍氢充电电池充满后电压约 为1.40V)。 2.大电流充电 (1)工作原理 接入电源，电源指示灯LED(VD2)点亮。装入电池(参考图片，实际上是用
导线引出到电池盒，电池装在电池盒中)，当电池电压低于Vref时，IC1-1输出低电平，VT1导通，输出大电流给电池充电。此时，VT1处于放大状态-这是因为电池电压和-VD4压降的和约为3.2V(假设开始充 电时电池电压约为2.5V)，而经VD1后的电压大约5.OV，所以，VT1的发射极－集电极压差远大于0.2V，当充电电流为300mA时，VT1发热比较严重，所以最好用PT=625mW的S8550，或者适当增大基极电阻以减小充电电流(注：由于LM324低电平驱动能力较小，实测IC1-2，IC1-4输出低电平并不是0V，而是约为0.8V)。 (2)充电的指示 首先看IC1-3的工作情况：其同相端1O脚通过R13接Vref,R14接成正反馈，反相端9脚外接电容，并有一负反馈通路，所以，它实际上构成了滞回比较器。刚开始时C2上端没有电压，则IC1-3输出高电平。这个高电平有两个放电通路，一个通路是通过R14反馈到10脚，另一通路是经电阻R15对电容C2充电，当充电的电压高于10脚电压V+ 时，比较器翻转输出低电平；与此同时，由于R14的反馈作用，10脚电压立即下跳到V-，这时，电容C2通过电阻R15放电，当放电的电压小于10脚电压V-时，比较器再次翻转输出高电平，由于R14的反馈作用，10脚电压立即上跳到V+，此后电路一直重复上述过程，因此，IC1-3的输出为频率固定的方波信号。 其次看IC1-4的工作情况：电池电压经R2、R16分压，接IC1-4的12脚，因为R2< LM324中文资料大全 LM324系列器件带有真差动输入的四运算放大器。与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。 LM324系列由四个独立的，高增益，内部频率补偿运算放大器，其中专为从单电源供电的电压范围经营。从分裂电源的操作也有可能和低电源电流消耗是独立的电源电压的幅度。 应用领域包括传感器放大器，直流增益模块和所有传统的运算放大器现在可以更容易地在单电源系统中实现的电路。例如，可直接操作的LM324系列，这是用来在数字系统中，轻松地将提供所需的接口电路，而无需额外的±15V电源标准的5V电源电压。 运放类型:低功率 放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗 温度范围:商用 电源电压最大:32V 电源电压最小:3V 芯片标号:324 表面安装器件:表面安装 输入偏移电压最大:7mV 运放特点:高增益频率补偿运算 逻辑功能号:324 额定电源电压, +:15V 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA 集成运放LM324的波形变换电路设计 一、设计目的 1、掌握LM324的应用 2、掌握三角波产生器、加法器、滤波器、比较器的设计 二、设计原理 1、原理：LM324内部包括有四个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。 2、LM324的特点： 1、内部频率补偿 2、直流电压增益高(约100dB) 3、单位增益频带宽(约1MHz) 4、电源电压范围宽：单电源(3—32V)、双电源(±1.5—±16V) 5、低功耗电流，适合于电池供电 6、低输入偏流、低输入失调电压和失调电流 7、共模输入电压范围宽，包括接地 8、差模输入电压范围宽，等于电源电压范围 9、输出电压摆幅大(0至VCC-1.5V) 3、LM324引脚图 4、LM324内部电路图 三、实验设备与器件 1、基本元件清单 LM324芯片、导线若干、铁丝、14脚插槽、二极管(IN4700A) 电阻： 680、1K 、2K 、3K 、10K 、47K 、20K 、30K 、100K 、1M 电位器 ：2K 、10K 、20K 、50K 电容：0.3uF 、0.001uF 、0.1uF 、10uF 电路板 1块 2、实验仪器 直流电源、双踪示波器、数字万用表、信号发生器。 四、设计要求 使用一片通用四运放芯片 LM324组成电路框图见图1(a)，实 现下述功能： 使用低频信号源产生)V (2sin 1.001t f u i π=，z f H 5000=的正弦波信号，加至加法器的输入端，加法器的另一输入端加入由自制振荡器产生的信号1o u ，1o u 如图1(b)所示，ms T 5.01=，允许1T 有±5%的误差。 LM324四运放集成电路图文详解 LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2。 图 1 图 2 由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用， 价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。 1.反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大 等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是 消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 2.同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。 电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 3.交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai 输入电阻高，运放 A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况，故各放大器电压放大倍数均为 1 ，与分立元件组成的射极跟随器作用相同 R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同 电网络实验报告 ——基于运放LM324的波形发生器 指导教师：邵定国 学 生：袁同浩 学 号： 13721244 2013-10-13 上海大学 目录 摘要 (2) 一三角波发生电路 (3) 二正弦信号 (5) 三正弦波和三角波的叠加。 (6) 四滤波环节 (8) 五比较环节 (10) 小结 (12) 附录 (13) 摘要 本文使用LM324芯片的4个集成运算放大器实现了三角波发生电路、同相加法器、二阶RC网络有源滤波器和滞回比较器。每个子电路分别使用一个运放。 首先搭建出三角波发生电路，发出频率为2K HZ峰峰值为4V的三角波，记为；然后用信号发生器发出频率为500HZ、最大值为0.1V的正弦波信号；随后将两个信号送到同相加法器得到信号；再将送入滤波器，将三角波信号滤除，得到正弦信号记为；最后将和三角波信号分别送到滞回比较器的反相端和同相端，进行比较同时输出方波信号。 一 三角波发生电路 三角波发生电路如图1所示。电阻R1和R3构成正反馈，C1和R2构成负反馈。输出电压由5.1V 的稳压管钳位。 R3 图4 三角波发生电路 记运放的同相端和反相端电压分别为：、 。当 大于 时，放大器输出端输出 ， 是稳压管电压，实际在5.6V 左右。此时电容C1被充电，电容C1上电压线性增大。反之，电容C1上的电压线性减小。所以可以从C1上取出三角波。 三角波的频率 三角波幅值 其中，是稳压管V1和V2的稳压值。按照要求，f为2kHZ。三角波幅值为2V。 取，R3=10K,R1=5.5K，C1=0.1uF。则可计算得到R2的值： 实际仿真时，进行了微调，最终R2取值4k。仿真结果如图2所示。 图 2 三角波波形 通用四运放的原理与应用（LM324为例） 本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。 LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。下面介绍其应用实例。 LM324作反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值, Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 LM324作同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 LM324作交流信号三分配放大器 此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。 R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。 LM324作有源带通滤波器 许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的 多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率,在中心频率fo处的电压增益Ao=B3/2B1,品质因数,3dB带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值,去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC）,R2=Q/（（2Q2-Ao）*2пfoC）,R3=2Q/（2пfoC）。上式中,当fo=1KHz时,C取0.01Uf。此电路亦可用于一般的选频放大。 电子技术课程综合设计 实验报告 一、实验目的 1、熟练掌握各种常用实验仪器的使用方法。 2、熟悉LM324运放的典型参数及应用。 3、掌握PDF 资料的查询与阅读方法。 4、掌握电子设计与调试的基本流程及方法。 二、实验内容 设计要求： 使用一片通用四运放芯片LM324组成电路框图见图1，实现下述功能： 图1 1. 使用低频信号源产生U i1p-p = 0.2V ，f 0 = 100Hz 的正弦波信号，加至加法器输入端。 2. 自制三角波产生器产生T=0.5ms （±5%），V p-p =4V 的类似三角波信号1o u ，并加至加法器的另一输入端。 3. 自制加法器，使其输出电压U i2 = 10U i1+U o1。 4. 自制选频滤波器，滤除1o u 频率分量，得到峰峰值等于9V 的正弦信号2o u ，2 o u 用示波器观察无明显失真。 5. 将1o u 和2o u 送入自制比较器，其输出在1K Ω负载上得到峰峰值为2V 的输出电 压 u。 3o 方案论证与数值计算： 三角波发生部分：（徐伟骏负责） 方案一： 三角波发生器电路按照由方波经过窗比较器得到，需要两个放大器，不满足实验要求。 方案二： 利用RC充放电模拟三角波，通过电位器来调节周期至实验要求的值。达到合理利用现有资源高效达到要求的目的。 因此我们采用方案二。 题目要求三角波发生器产生的周期为T=0.5ms，Vpp=4V的类似三角波。我们采用两个电位器对电路第一部分要求的周期和峰峰值进行调节。R取值范围为0-20K，由公式T=1/（RC）；选取电容为较常见的473（0.047uf），峰峰值由公式：计算得R1=2R2；R2=0-20K，所以取R1为20K-30K； 带通滤波器：（留君侠负责） Beijing Jiaotong University 模拟集成电路研讨 LM324集成芯片内部电路分析与典型应用 学院：电子信息工程学院 小组成员： 指导教师： 时间： LM324集成芯片内部电路分析与典型应用 摘要 LM324集成芯片内部构造由四运放构成，其优点相较于标准运算放大器而言，电源电压工作范围更宽，静态功耗更小，因此在生活中有着极为广泛的应用。LM324的四组运算放大器完全相同，除了共用工作电源外，四组器件完全独立。以其中一组运算放大器为例分析，其内部电路共由两级电路构成，其耦合方式为电容耦合，这使得两级电路的直流工作状态相互独立，互不影响。 LM324的典型应用有滤波器的制作。带通滤波器可由一高通滤波器与一低通滤波器级联而成，为了使电压放大倍数达到设计要求，可以改变接入电路电阻阻值来实现。 关键词：LM324集成芯片;工作原理;滤波器 目录 摘要 (2) 一、工作原理 (4) 二、典型应用电路设计——多波形信号发生器 (6) 设计方案 (6) 1.正弦波部分 (7) 2. 方波部分 (8) 3.三角波电路 (9) 三、总结 (11) 四、参考文献 (11) 一、工作原理 LM324系列集成芯片为四个完全相同的运算放大器封装在一起的集成电路，该集成电路外部具有十四个管脚，分别包含八个输入端口、四个输出端口以及两个电压端口。如图1 所示，LM324常用的封装方式有两种：双列直插塑料封装（DIP 封装方式）以及双列贴片式封装（SOP封装方式）。 图2为LM324的管脚连接图。除电源共用外，四组运放相互独立。由图可知：第1、7、8、14号管脚为输出管脚，分别对应四个运算放大器的输出端。第2、6、9、13号管脚为负输入端。第4、11两管脚连接工作电压。 使用时，在4、11号管脚处分别接入正负工作电源（一般为±12V或±15V） LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。下面介绍其应用实例。 LM324作反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值,Av=-10。此电路输入电阻为Ri。一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 LM324作同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 LM324作交流信号三分配放大器 此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。 LM324四运放的应用 LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组 运放相互独立。 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。LM324的引脚排列见图2。 图 1 图2 由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。 ●反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 ●同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。 电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 ●交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。 R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形 ●有源带通滤波器 许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率 ，在中心频率fo处的电压增益Ao=B3/2B1，品质因数，3dB 带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。上式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于一般的选频放大。 LM324四运放的应用大全 LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo 的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相 同。LM324的引脚排列见图2。 图1 图2 由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广 泛应用在各种电路中。下面介绍其应用实例。 反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路，通过R3对运放进 行偏置。 电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。而对信号源的影响极小。因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。 R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。 测温电路 见附图。感温探头采用一只硅三极管3DG6，把它接成二极管形式。硅晶体管发射结电压的温度系数约为-2.5mV/℃，即温度每上升1度，发射结电压变会下降2.5mV。运放A1连接成同相直流放大形式，温度越高，晶体管BG1压降越小，运放A1同相输入端的电压就越低，输出端的电压也越低。 这是一个线性放大过程。在A1输出端接上测量或处理电路，便可对温度进行指示或进行其它自动控制有源带通滤波器 许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率，在中心频率fo处的电 电压比较器基本原理及设计应用 本文主要介绍电压比较器基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。 电压比较器(以下简称比较器)是一种常用的集成电路。它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。 什么是电压比较器 简单地说，电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。图1(a)是比较器，它有两个输入端：同相输入端(“+”端) 及反相输入端(“-”端)，有一个输出端Vout(输出电平信号)。另外有电源V+及地(这是个单电源比较器)，同相端输入电压VA，反相端输入VB。VA和VB的变化如图1(b)所示。在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。在这种情况下，Vout的输出如图1(c)所示：VA>VB时，Vout输出高电 平(饱和输出)；VB>VA时，Vout输出低电平。根据输出电平的高低便可知道哪个电压大。 如果把VA输入到反相端，VB输入到同相端，VA及VB的电压变化仍然如图1(b)所示，则Vout输出如图1(d)所示。与图1(c)比较，其输出电平倒了一下。输出电平变化与VA、VB的输入端有关。 图2(a)是双电源(正负电源)供电的比较器。如果它的VA、VB输入电压如图1(b)那样，它的输出特性如图2(b)所示。VB>VA时，Vout输出饱和负电压。 如果输入电压VA与某一个固定不变的电压VB相比较，如图3(a)所示。此VB称为参考电压、基准电压或阈值电压。如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。 比较器的工作原理 比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。 图4(a)由运算放大器组成的差分放大器电路，输入电压VA经分压器R2、R3分压后接在同相端，VB通过输入电阻R1接在反相端，RF为反馈电阻，若不考虑输入失调电压，则其输出电压Vout与VA、VB及4 个电阻的关系式为：Vout=(1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，则Vout=RF/R1(VA-VB)，RF/R1为放大器的增益。当R1=R2=0(相当于R1、R2短路)，R3=RF=∞(相当于R3、RF开路)时，Vout=∞。增益成为无穷大，其电路图就形成图4(b)的样子，差分放大器处于开环状态，它就是比较器电路。实际上，运放处于开环状态时，其增益并非无穷大，而Vout输出是饱和电压，它小于正负电源电压，也不可能是无穷大。 LM324运算放大器应用电路全集 LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。下面介绍其应用实例。 LM324 pdf：https://www.doczj.com/doc/2317597744.html,/soft/39/2008/200805053498.html LM324作反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值, Av=-10。此电路输入电阻为Ri。一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 LM324作同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。 LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324的 引脚排列见图2 由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。 下面介绍其应用实例。 LM324作反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。 放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。负号表示输出信号与输入信号相位相反。按图中所给数值, Av=-10。此电路输入电阻为Ri。一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。Co和Ci为耦合电容。 LM324作同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。 LM324引脚图资料 LM324为四运放集成电路，采用14脚双列直插塑料封装。，内部有四个运算放大器，有相位补偿电路。电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。它的输入电压可低到地电位，而输出电压范围为O～Vcc。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。 LM324引脚排列见图1。2。 lm124、lm224和lm324引脚功能及内部电路完全一致。lm124是军品；lm224为工业品；而lm324为民品。由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。 《lm324引脚图》 《lm324管脚图》 《lm324原理图》 《lm324工作电压》 .LM324应用电路图 LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下，电压范围是3.0V-32V或+16V. LM324的特点： 1.短跑保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA（LM324A） 5.每封装含四个运算放大器。 6.具有内部补偿的功能。 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 2.LM324多路反馈带通滤波器电路图 3.LM324高阻抗差动放大器电路图 (26 V for LM2902)? Dual Supplies ...+1.5 V to +16 V (+13 V for LM2902)D Low Supply-Current Drain Independent of Supply Voltage ...0.8 mA Typ D Common-Mode Input Voltage Range Includes Ground, Allowing Direct Sensing Near Ground D Low Input Bias and Offset Parameters ? Input Offset Voltage ...3mV Typ A Versions ...2mV Typ ? Input Offset Current ...2 nA Typ ? Input Bias Current ...20 nA Typ A Versions ...15 nA Typ D Differential Input Voltage Range Equal to Maximum-Rated Supply Voltage ...32V (26 V for LM2902)D Open-Loop Differential Voltage Amplification ...100 V/mV Typ D Internal Frequency Compensation description/ordering information These devices consist of four independent high-gain frequency-compensated operational amplifiers that are designed specifically to operate from a single supply over a wide range of voltages. Operation from split supplies also is possible if the difference between the two supplies is 3 V to 32 V (3 V to 26 V for the LM2902), and V CC is at least 1.5 V more positive than the input common-mode voltage. The low supply-current drain is independent of the magnitude of the supply voltage.Applications include transducer amplifiers, dc amplification blocks, and all the conventional operational-amplifier circuits that now can be more easily implemented in single-supply-voltage systems. For example, the LM124 can be operated directly from the standard 5-V supply that is used in digital systems and provides the required interface electronics, without requiring additional ±15-V supplies. PRODUCTION DATA information is current as of publication date.1234 5671413121110981OUT 1IN?1IN+V CC 2IN+2IN?2OUT 4OUT 4IN?4IN+GND 3IN+3IN?3OUT LM2902K ...D, DB, N, NS, OR PW PACKAGE LM2902KV, LM2902KAV ...D OR PW PACKAGE (TOP VIEW)32120199101112134567818171615144IN+NC GND NC 3IN+1IN+NC V CC NC 2IN+LM124, LM124A ...FK PACKAGE (TOP VIEW)1I N ?1O U T N C 3I N ?4I N ?2I N ?2O U T N C NC ? No internal connection 3O U T 4O U T On products compliant to MIL-PRF-38535, all parameters are ORDERING INFORMATION QUAD OPERATION AMPLIFIERS LM324 is consists of four independent, high gain, internally frequency compensated operational amplifiers which were designed specifically to operate from a single power supply over a wide voltage range. Operation from split power supplies is also possible so long as the difference between the two supplies is 3 volts to 32 volts voltage. Application areas include transducer amplifier, DC gain blocks and all the conventional OP amp circuits which now can be easily implemented in single power supply systems. EQUIMMENT CIRCUIT 2008 - Ver. 1.0 HTC Device Package LM324D 14 SOP LM324N 14 DIP ABSOLUTE MAXIMUM RATINGS CHARACTERISTIC Power Supply Voltage Differential Input Voltage Input Voltage Output Short Circuit to GND V CC ≤15V T A =25℃ (One Amp)Power Dissipation Operating Temperature Range Storage Temperature Range Electrical characterisitics at specified free-air temperature, V CC =5V(unless otherwise noted) V IO V CC =5V to MAX, Input Offset Voltage V IC =V ICR MIN, V O =1.4V αV IO Average Temperature Coefficient of Input Offset Voltage I IO Input Offset Current αllo Average Temperature Coefficient of Input Offset Current I IB Input Bias Current V ICR Common-Mode Input Voltage Range R L ≥2? V OH V CC =MAX, R L =2? High-Level Output Voltage V CC =MAX, R L ≥10? V OL Low-Level Output Voltage A VD V CC =15V, Large-Signal Differential V O =1V to 11V, Voltage Amplification R L ≥2? CMRR V CC =5V to MAX, Common-Mode Rejection Ratio VIC=VICR MIN, K SVR Supply Voltage Rejection Ratio(ΔV CC /ΔV IO ) V 01/V 02 Crosstalk Attenuation V CC =15V, V ID =1V, V O =0 I O V CC =15V, Output Current V ID =1V, V O =15V V ID =1V, V O =200? I OS V CC at 5V, Short-Circuit Output Current GND at -5V, V O =0 I CC V O -2.5V, No Load Supply Current (Four Amplifiers) V CC =MAX, V O =0.5V CC , No load * All characteristics are measured under open loop conditions with zero common-mode input voltage unless otherwise specified <lm324中文资料详解
