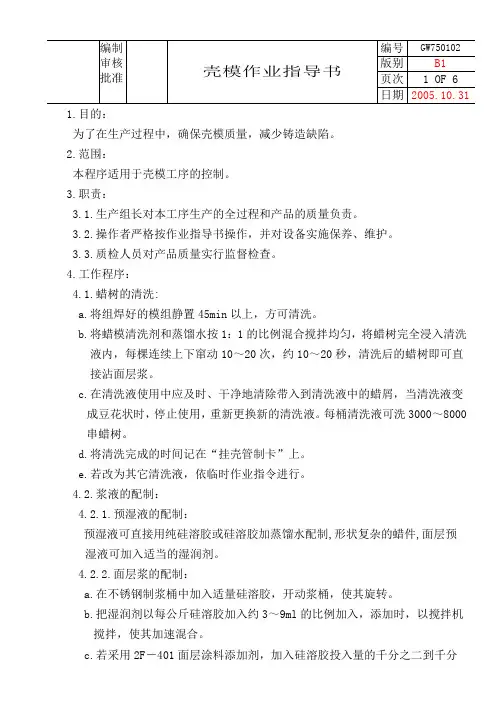

熔模铸造壳模作业指导
书
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
目的：
为了在生产过程中，确保壳模质量，减少铸造缺陷。
2.范围：
本程序适用于壳模工序的控制。
3.职责：
.生产组长对本工序生产的全过程和产品的质量负责。
.操作者严格按作业指导书操作，并对设备实施保养、维护。
.质检人员对产品质量实行监督检查。
4.工作程序：
.蜡树的清洗:
a.将组焊好的模组静置45min以上，方可清洗。
b.将蜡模清洗剂和蒸馏水按1：1的比例混合搅拌均匀，将蜡树完全浸入清
洗液内，每棵连续上下窜动10～20次，约10～20秒，清洗后的蜡树即可直接沾面层浆。
c.在清洗液使用中应及时、干净地清除带入到清洗液中的蜡屑，当清洗液变
成豆花状时，停止使用，重新更换新的清洗液。每桶清洗液可洗3000～8000串蜡树。
d.将清洗完成的时间记在“挂壳管制卡”上。
e.若改为其它清洗液，依临时作业指令进行。
.浆液的配制：
4.2.1.预湿液的配制：
预湿液可直接用纯硅溶胶或硅溶胶加蒸馏水配制,形状复杂的蜡件,面层预湿液可加入适当的湿润剂。
4.2.2.面层浆的配制：
a.在不锈钢制浆桶中加入适量硅溶胶，开动浆桶，使其旋转。
b.把湿润剂以每公斤硅溶胶加入约3～9ml的比例加入，添加时，以搅拌机
搅拌，使其加速混合。
c.若采用2F－401面层涂料添加剂，加入硅溶胶投入量的千分之二到千分
之四。
d.把300～350目的锆粉按约3:1的粉液比加入硅溶胶浆桶中，此时要注
意，用手把团块揉散并搅拌均匀。
e.把消泡剂以每公斤硅溶胶加约2ml消泡剂并搅拌均匀。（用2F－401，则
不需要加消泡剂）
f. 涂料需要混合到规定的工艺时间（面层：全新料时12小时以上，部分新
料时6小时以上），使气泡消除，耐火材料完全润湿后，才能使用。
g.以4詹氏杯检查，用锆粉、硅溶胶把粘度调到353秒。形状复杂的或
大件取上限,形状简单的或小件取下限,对小件浆液最低可以控制在28秒,但必须经技术人员同意.
h.面层涂料配制时，要严格按加料顺序，依次加入硅溶胶、润湿剂、锆英
料、消泡剂，加料顺序应正确。
4.2.3.二层浆的配制：
a.在不锈钢制浆桶中加入适量硅溶胶，开动浆桶，使其旋转。
b.把200目的煤矸石粉按约2：1的粉液比加入硅溶胶浆桶中，注意不要倾
泄添加以免结块，浆液必须混合到规定的时间，全新料10小时以上，部分新料2小时以上，才能使用。
c.以4詹氏杯检查，用煤矸石粉、硅溶胶，把粘度调到222秒(由工艺文件
具体确定) 。
4.2.4.背层浆的配制：
a.在不锈钢制浆桶中加入适量硅溶胶，开动浆桶，使其旋转。
b.把200目的煤矸石粉按约：1的粉液比加入硅溶胶浆桶中，注意不可倾泄
添加，以免结块，浆液必须混合到规定的时间，全新料10小时以上，部分新料2小时以上，才能使用。
c.以4詹氏杯检查，把背层粘度调到142秒(由工艺文件具体规定)，封浆
层粘度121秒.
4.2.
5.对浆的要求：
a.每班于工作前、工作中间和工作完毕都要检查粘度，并做记录。若粘度
不符合规定应及时调整。
b.面浆在使用前先清理浮在上面的杂物。每天操作完毕后,根据情况加
入适量蒸馏水或硅溶胶。
c.每天下班前必须将所有的浆桶都调满，以备第二天使用。
d.若泥浆需要中间配制，应尽量在上午下班前配制，最少要混合2小时方
可使用。
.壳模的制作
4.3.1.面层壳模的制作
a.将蜡树浸入预湿液中取出，让其滴落或吹掉多余液体。
b.把蜡树以一个角度(约30 )缓慢浸入泥浆中，再以稍快的速度抽出巧妙翻
转蜡树，使其能被面层浆均匀覆盖，检查并确保所有的孔洞和尖角均无闭塞。有铸字或细窄凹槽时，要用毛刷涂刷或预先喷涂涂料。
c.用口吹或风枪轻微吹破附着于蜡树孔洞和尖角部分的气泡。
d.滴落多余的泥浆。
e.蜡树在继续翻转之时，将其伸入淋砂机，保持翻转使其全部表面被覆上
一层70～150目的锆砂。
f.淋完砂后的壳模，挂于壳模架上，置于头层干燥室中干燥，不可在风扇前
面吹，头层干燥室湿度应控制在50～70%之间，温度在5～10月控制在
26±2℃﹐在11～4月控制在22±2℃（与蜡模间温度统一）。
g.填写“挂壳管制卡”。
h.干燥时间依产品和环境的情况而定﹐操作者凭经验判断﹐确认壳模干燥
后即可继续挂第二层。
4.3.2.二层壳模的制作
a.确定头层壳的角落和孔洞已干燥。
b.以柔和的风吹去或轻轻摇动壳模，抖去前一层浮砂。
c.将壳模浸入预湿液中，不可超过2s即可取出，让其滴约5秒钟。
d.不再滴的壳模以一角度(30)缓慢浸入二层浆中，约3～4秒即以稍快的速
度抽出，转动壳模，使其上的泥浆被覆均匀，并将多余的浆料滴下。注
意所有孔洞和尖角有无闭塞，有无泥浆积聚，用风枪将气泡吹破，将积
聚吹匀。
e.将不再滴的壳模浸入30～60目的煤矸石砂中（按工艺要求覆锆砂时，则
淋上70～150目的锆砂）。
f.当浇口杯缘已达砂中缓慢抽出壳模，振落多余的砂粒。确定无缺陷后，
将壳模送回壳模架。
g.将壳模架置于头层干燥室中。
h.填写“挂壳管制卡”。
i.干燥时间依产品和环境的情况而定﹐操作者凭经验判断﹐确认壳模干燥后
即可继续挂第三层。
4.3.3.背层壳模的制作：
a.确定前层壳模干燥后﹐轻轻摇动壳模，以除去前层壳模上所有松散的
敷砂。
b.将壳模浸入预湿液中，不可超过2s（复杂件除外）即可取出，让其滴约
5秒钟。
c.小心将壳模浸入泥浆中，浸入的同时，轻柔地摇动，除掉所有气泡。
d.抽出壳模滴落泥浆约5秒种，巧妙地操纵壳模，确使其获得完全而均匀
的覆盖。
e.将壳模按工艺要求浸入16-30目的煤矸石砂中，当浇口杯缘已达到砂中
后，缓慢抽出壳模，震落多余的砂粒。
f.将壳模置于背层干燥室中干燥，背层干燥室湿度应控制在40-60%之间，
温度在5－10月控制在26±2℃﹐在11－4月控制在22±2℃（与蜡模和头层间保持一致）。
g.填写好“挂壳管制卡”。
h.干燥时间依产品和环境的情况而定﹐操作者凭经验判断﹐确认壳模干燥
后即可继续挂下层壳。
4.3.4.封浆：
将最后一层已干燥的壳模沾上一层浆，放置在壳模封浆区，干燥时间不低于12小时。
4.3.
5.注意事项：
a．制作壳模的砂子，要时常清理、过滤，各层砂每天至少过滤一次。浆桶要时常清理，预湿液要经常换新。
b.对复杂的铸件，需要根据实际情况和工艺要求单独处理。
.蒸气脱蜡的作业程序：
4.4.1.脱蜡前的准备工作：
a.将完全干燥的壳模取下，拆下挂钩，取下盖板，清理浇口杯缘，放入
存放区或脱蜡笼。
b.将挂壳管制卡取下，并按规定交有关人员分析保存
4.4.2.脱蜡操作程序：
4.4.2.1.脱蜡按照《蒸汽脱蜡机操作及保养标准》操作﹒
4.4.2.2.脱蜡用蒸气发生器蒸气压力应达，最低不得小于。
4.4.2.3.仔细检查蒸气脱蜡过滤网是否需清理或更换，防止脱蜡过程中出
现跑蜡等事故。
4.4.2.4.开始脱蜡前，对脱蜡釜进行压力试验，并预热1－2次。
4.4.2.
5.把模组快速倒放在脱蜡蒸气釜装载车上，送入脱蜡蒸气釜，立即
关好机门。
4.4.2.6.打开蒸气阀，14s钟内压力应达到，脱蜡温度应在
150℃～170℃之间。
4.4.2.7.在10～15min内完成脱蜡。
4.4.2.8.关闭蒸气阀，缓慢打开排蜡阀门，使蜡液进入蒸蜡桶内，一分钟
后，打开排水阀门。
4.4.2.9.压力表指示压力为“零”时，打开脱蜡釜机门，把装型壳的装载车
拉出。
4.4.2.10.检查脱蜡质量及型壳质量，将合格型壳放到运壳车上，用绳子从
四周捆绑以防型壳倾斜或歪倒，然后送到指定地点，清理浇口杯四
周的残留物，按浇注合金牌号整齐倒放在架上，待焙烧。
4.4.3.脱蜡应注意的事项：
a.脱蜡设备必须专人操作。
b.锅炉的锅体要经常清理，不脱蜡时加入除圬剂加热一段时间，这样能达
到清理炉体污垢的作用。
4.4.4.壳模修补：
a.脱蜡后所有壳模必须经过检查，是否有龟裂、孔洞，出现碎裂、成片剥
落或裂纹超过0.5mm的型壳。
b.若壳模表面只是微细龟裂，在该处涂浆或再沾一层浆液来修补。
c.对孔洞的修补，可在孔洞上放置一块干净的壳模，然后用煤矸石粉与硅
溶胶混合的泥浆将孔洞堵好;也可直接用煤矸石粉与硅溶胶泥浆将孔洞封好。
d.裂痕严重的壳模，出现碎裂、成片剥落或裂纹超过0.5mm的型壳，
须报质检员处理。
4.4.
5.蜡的过滤处理：
a.排到过滤装置的蜡静置，温度设在110℃～120℃。
b.用打蜡泵将处理好的蜡液送到快速水分蒸发器中。
c.过滤装置中的脏蜡和污物要定期清除.
.设备的维护与保养:
执行《设施设备维护控制程序》.
